РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CN04 EIS W Tesy

RU ЕКТРИЧЕСКИЙ КОНВЕКТОР 20-25 Инструкция по эксплуатации и сохранению панельного конвектора

ВАЖНИ ПРЕДПАЗНИ МЕРКИ И ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ:

ВНИМАНИЕ!

ИНСТРУКЦИЯ ЗА МОНТАЖ

ИНСТРУКЦИЯ ЗА ЕКСПЛОАТАЦИЯ

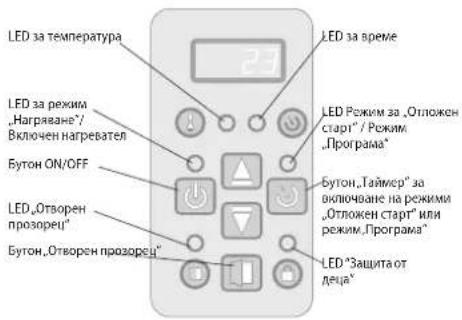

ЕЛЕКТРОННО УПРАВЛЕНИЕ

Режими на работа

Настройка на часовника

Функция температурна корекция на датчика

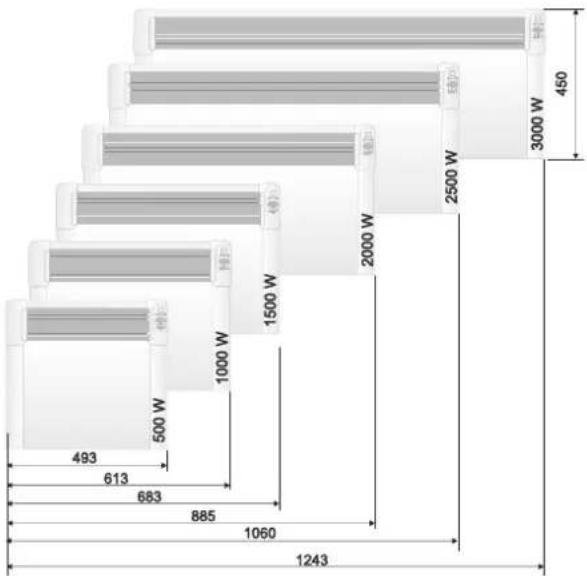

РАЗМЕРИ НА УРЕДА, ОТОПЛЯЕМ ОБЕМ И ПЛОЩ В ПОМЕЩЕНИЕ

Модел Отопляем обем Отопляема площ
CN 04 050 EIS W - 500W 10* - 15 m	3	4^* - 6 m^2
CN 04 100 EIS W - 1000W 20* - 30 m	3	8^* - 12 m^2
CN 04 150 EIS W - 1500W 30* - 45 m	3	12^* - 18 m^2
CN 04 200 EIS W - 2000W 40* - 60 m	3	16^* - 24 m^2
CN 04 250 EIS W - 2500W 50* - 70 m	3	20^* - 28 m^2
CN 04 300 EIS W - 3000W 60* - 80 m	3	24^* - 32 m^2

ВАЖНЫЕ ПРЕДОХРАНИТЕЛЬНЫЕ МЕРЫ И ИНСТРУКЦИИ БЕЗОПАСНОСТИ:

ВНИМАНИЕ!

- Прочитайте внимательно настоящие инструкции прежде чем использовать этот отоплительный прибор и сохраняйте эти указания для будущего пользования. При изменении владельца, эту инструкцию надо передать вместе с прибором!

- ВНИМАНИЕ: Детей меньше 3-х лет надо держать на расстоянии, если они не находятся под непрерывным наблюдением.

Дети с 3-х до 8-ми лет могут пользовать только кнопку вкл./выкл. прибора, при условии, что прибор установлен и готов к нормальной работе и их наблюдали и инструктировали относно его использования безопасным способом и они понимают, что это может быть опасным. Детям с 3-х до 8-ми лет нельзя подключать прибор в розетку, настраивать, чистить или выполнять потребительскую поддержку. Этот прибор можно пользоваться детьми старше 8 лет и лицами ограниченными физическими, сенсорными и умственными способностями, или у которых нет достаточного опыта и познания, если их не наблюдают или не инструктировали относно безопасного использования прибора и они понимают опасность. Детям нельзя играть с прибором. Очистка и абонентское обслуживание нельзя быть делано детьми без наблюдения.

• ВНИМАНИЕ: Некоторые части этого прибора могут стать очень горячими и могут привести к ожогам. Там, где присуствуют дети и уязвимые люди, должно быть удалено особое внимание.

- ПРЕДУПРЕЖДЕНИЕ: во избежание перегрева не накрывайте прибор!

- Прибор нельзя ставить непосредственно под розеткой!

- Если шнур питания поврежден, он должен быть заменен производителем, его агентом по обслуживанию или лицами с аналогичной квалификацией, чтобы избежать опасности.

- Прежде чем подключите прибор – проверьте указанное на табличке напряжение соответствует или нет на напряжение электрической сети в доме

- Этот прибор должен пользоваться только по своему предназначению, т.е. отапливать бытовые помещения. Прибор не предназначен для торговых целей. Любое другое употребление надо считать неправильным и следовательно опасным. Производитель не несет ответственность за ущербы, причиненные в результате неправильного и необоснованного использования. Несоблюдение информации безопасности приведет к потере гарантии прибора!

- Не уходите из дома, пока прибор включен: убедитесь, что прибор находится в выключенном положении. Всегда вынимайте вилку из розетки, когда не собираетесь использовать прибор в течение некоторого времени.

- Держите легковоспламеняющиеся предметы, как мебели, подушки, спальное белье, бумага, одежды, занавески и т.д. на расстояние не меньше 100 см от конвекторной печи.

- Не используйте прибор в зонах, где используются или сохраняются легковоспламеняющиеся вещества. Не используйте прибор в зонах легковоспламеняющихся атмосфер (например: вблизи воспламеняющихся газов и аэрозолов) – существует очень большая опасность от взрыва и пожара!

- Не вставляйте и не допускайте посторонных предметов в отверстия для вентиляции (входящие или выходящие), так как это приведет к поражению электрическим током или создает опасность от пожара в конвекторе.

- Прибор не подходит для выращивания животных, и тот же предназначен только для домашнего использования!

- Не накрывайте предохранительные решетки, нельзя останавливать вход или выход воздушного потока, устанавливая прибор против данной поверхности. Все предметы добжны быть на расстояние не меньше 1 метра от прибора спереди и по бокам.

- Наиболее распространенной причиной перегрева - накопление пуха и пыли в машине. Редовно очищайте пылесосом вентиляционные отверстия, а перед этим обязательно отключите прибор от электрической сети.

- Никогда не трогайте прибор мокрыми руками – существует опасность для жизни! - Контакт должен быть доступен в любое время, так что вилку возможно бы освободить, если это необходимо, как можно быстрее! Никогда не тяните за сетевой шнур или сам прибор при выключении из сети.

- Обратите внимание! Выходящий воздух нагревается во время работы (больше 100°C).

- Если решите переустановить использование прибора этого типа, рекомендуется сделать его неисползваемым, прерывая шнур, после того, как выключили его из сети. Рекомендуется еще обезопасить, все, связанное с прибором, особенно для детей, которые могли быть использовать амортизированное устройство (прибор) для игры.

- Внимание: Не используйте этот прибор с программатором, счетчиком или другим устройством, которое автоматически включает его, так как, если прибор накрыт или неправильно поставлен существует опасность от пожара.

- Поставьте шнур питания, так что не мешал бы на движение людей и чтобы не наступали на него! Используйте только утвержденные удлинители, которые подходят для устройства, т. е. имеют знак соответствия!

- Никогда не перемещайте прибор, дергая за шнур и не используйте шнур для переноски предметов!

- Не перегибайте кабель и не тяните его через острые края, не надо ставить его на горячей плите или на открытом огне!

УПАКОВКА

- После распаковки прибора, проверьте не уврежден ли он при транспорте и полностью ли он окомплектован! В случае констатирования повреждения или неполной поставки, свяжитесь с Вашим уполномоченным продавцом!

- Не выбрасывайте оригинальную коробку! Ее можно использовать для сохранения и транспортирования, чтобы избежать транспортные увреждения!

- Утилизация упаковочного материала должна быть сделана правильно. Детям нельзя позволять играть с пластиковыми пакетами

ИНСТРУКЦИЯ ДЛЯ УСТАНОВКИ

- Этот конвектор проектирован для использования в закрытых помещениях, установлен на стене.

Важно: При помещениях с объемом больше 45 м³ рекомендуем использование комбинации 2 и больше конвекторов

- Нельзя устанавливать конвектор под электрической розеткой или коробку связи.

- Не устанавливайте/используйте конвектор

1. на месте, где есть тяга, чтобы не воздействоваться на контрольные настройки

2. непосредственно под электрической розеткой;

3. в пространстве 1 (volume 1) для ванных;

4. в пространстве 2 (volume 2), если до контрольной панели может достигнуть человек, находящийся под душем или в ваной;

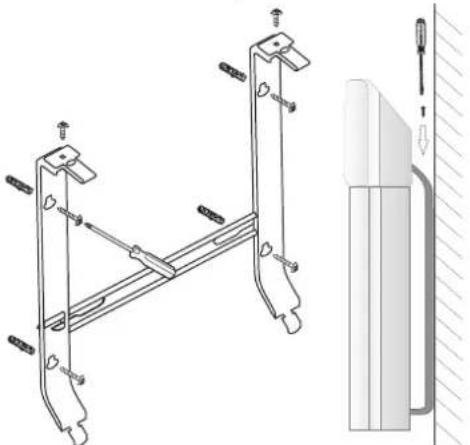

- Для установки конвектора на стене вы должны использовать только кронщейнов для стены, поставленных вместе с конвектором. При установки конвектора должно соблюдать минимальные отстояния от прибора

max 100 mm min 150 mm min 150 mm min 100 mm min 500 mm

- Сначала снимите кронштейны с задней стенке корпуса. Открутите

два винта, расположенные в верхней части двух вертикальных шин настенных кронштейнов. После этого потяните верхнюю часть шины, нажимая сильно обе верхные части, вставленные в заднем корпусе.

• Сдвиньте вниз настенный кронштейн, чтобы удалить его из заднего корпуса.

- Прикрепите крепко к стене настенный кронштейн, через четирах сделанных дырок для винтов.

- Поднимите конвектор почти до вертикального положения и всуньте обе нижные выпуклые части настенных кронштейнов в оба нижные прорезы в задней крышке конвектора. Потом поднимите конвектор и всуньте обе верхные выпуклые части настенных кронштейнов в оба верхные прорезы в задней крышке конвектора. Наконец возверните на их место и затяните оба винта, чтобы закрепить крепко конвектор к стене.

ИСПОЛЬЗОВАНИЕ В ВАННОЙ

- Конвектор должно установить сообразно нормальной торговой практики и в согласии с законодательством соответной страны (директивы для электричества ЕО и требования для специальных монтажей или мест, включающих ванны, или душ-кабинки HD60364-7-701(IEC 60364-7-701:2006)).

- Если будете использовать этот конвектор в ванной или в другом подобном помещении, надо соблюдать следующее требование перед установкой: У конвектора защита IP24 (защита от брызг воды). Ради этого факта нужно установить его в пространстве 2 (volume2) (посмотри схему ниже), чтобы избежать возможность человек, находящийся под душем или в ваной, достигнуть до контрольной панели (ключ и терморегулятор) конвектора. Минимальное расстояние от прибора до водяного источника должно быть не меньше 1 метра и прибор обязательно должен быть установлен на стене! Если вы неуверены относно установки этого конвектора в ванной, мы рекомендуем консультироваться с профессиональным электриком.

Примечание: если невозможно выполнить указанные выше условия, рекомендуется осуществить установку в пространстве 3 (VOLUME 3).

• Во влажных помещениях (ванные и кухни) источник питания надо установить на высоте не меньше 25 см от пола.
• Инсталляция должна быть оснащена автоматическим предохранителем, при котором расстояние между контактами в выключенном состоянии должно быть не менее 3 мм.

Благодарим Вас, что выбрали конвектор CN04. Это устройство, которое предлагает отопление зимой в зависимости необходимости достижения комфортабельного тепла отапливаемом помещении. При правильной эксплуатации и уходе, как указано в этой инструкции, прибор обеспечить Вам много лет полезного функционирования.

ИНСТРУКЦИЯ ДЛЯ ЭКСПЛУАТАЦИИ

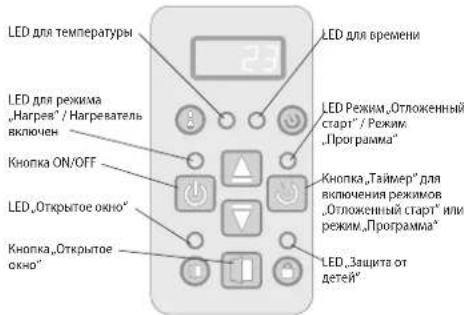

ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ

Режимы работы

LED для температуры LED для времени LED для режима „Нагрев“ / Нагреватель включен Кнопка ON/OFF LED„Открытое окно" Кнопка„Таймер“ для включения режимов „Отложенный старт“ или режим„Программа" Кнопка„Открытое окно" LED„Защита от детей"

Включите конвектор, нажмите Ключ в положение "I" (Включено)

Настройка часов

Настройка часов возможна только в режиме выключено – устанавливается текущий день недели, час и минуты.

Вход в настройку часов происходит с одновременным длинным нажатием кнопок „ON/OFF“ и „Timer“. Параметр, который должен быть установлен, пульсирует на дисплее. Выбор параметра для настройки происходит с коротким нажатием кнопки „Timer“. Выход из настройки происходит с третьим коротким нажатием кнопки „Timer“ (после настройки минут).

Настройка начинается с дня недели с 1 до 7 в зависимости, от того какой по очереди текущий день недели и устанавливается через соответствующую цифру. Часы и минуты показываются одновременно на дисплее, пульсирует только параметр для настройки. Изменение величины параметра выполняется при помощи кнопок ▲. ▼

Если до 10 сек не нажимается кнопка, выходится из настройки.

Переключение в режим «Нагрев»

Когда панельный конвектор выключен, на цифровом дисплее отображается комнатная температура и должно светить только „LED для температуры“. Одним нажатием кнопки "On/Off" переходится к режиму „Нагрев“. Тогда включается красный светодиод, обозначающий этот режим. После приблизительно 2 секунд на цифровом дисплее отображается настроенная температура и в этот период „LED для температуры“ не светится. Если комнатная температура меньше установленной, нагреватель автоматически включается.

Когда нагреватель включен, красный светодиод светится постоянно!

Настройка температуры

При нажатии на одну из кнопок ▲ли переходится в режим „переходится в режим „Изменение заданной температуры“. Дисплей начинает мигать и на нем отображается заданная до сих пор температура. При следующим нажатием кнопок изменяется задание в желаемое направление. Если до 5 сек. не нажмется новая кнопка, новое задание запоминается и переходится автоматически в режим „Нагрев“. Если какая-либо из кнопок“. Дисплей начинает мигать и на нем отображается заданная до сих пор температура. При следующим нажатием кнопок изменяется задание в желаемое направление. Если до 5 сек. не нажмется новая кнопка, новое задание запоминается и переходится автоматически в режим „Нагрев“. Если какая-либо из кнопок ▲ или ⚪держивается более 0,7 с, заданное значение температуры начинает автоматически увеличиваться или уменьшаться со скоростью 4 единицы в секунду. Пределы регулирования заданной температуры с 10 до 30 градусов.

Примечание. Устройство показывает температуру в районе расположения датчика и не является средством точного измерения температуры окружающей среды.

«Отложенное начало» включения панели конвектора.

Когда конвектор находится в режиме «Выкл.», нажатие кнопки «Таймер» позволяет ввести время, затем автоматически перейдите в режим „Нагрев“. Этот режим обозначается мигающим желтым светодиодом, а красный светодиод выключен. На цифровом дисплее будут чередоваться показания окружающей среды, когда светится „LED для температуры“ и оставшееся время в часах до включения „Нагрева“, когда светится „LED для времени“. Сразу после включения этого режима загорается желтый светодиод, а дисплей начинает мигать, показывая время, введенное в часах, до включения конвектора. Первоначально он заряжается 12 часов и Нажатием кнопок ▲ли изменяется время в нужном направлении. Если какая-либо из кнопок ▲ли удерживается более 0,7 секунды, стоимость времени автоматически начинает увеличиваться или

уменьшаться со скоростью 4 единицы в секунду. Если в течение 5 секунд. не нажимается новая кнопка или не нажимается кнопка «Таймер», регулятор переходит к выполнению режима „Отложенный старт“. Если введено время 00, режим не выполняется. Если уже выполняется режим „Отложенный старт“ и снова нажмете кнопку „Таймер“, оставшиеся время можно отрегулировать в обоих возможных направлениях. После установки времени переходится к режиму „Отложенный старт“, при том на дисплее кроме температура подсчитываются оставшиеся часы до перехода к „Нагреву“. Из этого режима можете выйти нажатием кнопки „On/Off“. Тогда конвектор перейёт к режиму „Нагрев“. «Отложенный старт» может быть установлен с 01 до 96 часов.

Выключение режима „Нагрева“

Из режима „Нагрев“ можете выйти нажатием кнопки „On/Off“. Тогда нагреватель выключается, если до этого он был включен, красный светодиод гаснет. На дисплее продолжает отображаться температура в помещении.

Если температура в помещении падает ниже 5 градусов и конвектор выключен (не горит красный светодиод, но включен Механический ключ в положение "I" (Включено) нагреватель включится автоматически с целью предохранения от замерзания.

Примечание: Установка температурной коррекции датчика температуры не применяется к этой функции.

Включение и выключение функции:

• функция включена по заводским настройкам
• если хотите выключить функцию - конвектор в режиме „Выключен“, нажимая кнопку ▲ кнопку "On/Off" за три секунды - на дисплее начинает мигать „ON“, нажимая кнопку ▼ы достигнете позиции „OFF“, подождите 3 секунды и функция автоматически перейдет в режим „OFF“.
• если хотите снова включить функцию - конвектор в режиме „Выключен“, нажимая кнопку ▲ кнопку "On/Off" за три секунды - на дисплее начинает мигать „OFF“, нажимая кнопку ▼вы достигнете позиции „ON“, подождите 3 секунды и функция автоматически перейдет в режим „ON“.

Функция температурная коррекция датчика

Из-за специфики профиля температуры в разных помещениях может быть разница в температуре, отображаемой на дисплее и реально измеренная в разных местоположениях отопительного прибора в комнате.

- Посмотрите на температуру, отображаемую на дисплее прибора.

- Измерьте температуру на месте где температура достаточно „комфортная“ для Вас (обычно на высоте около 60 см от пола, в сидячем положении). При установлении разницы в диапазоне ±4°C можете задать нужную коррекцию в меню конвектора (Важное условие – функция может быть отрегулирована только после темперирования отапливаемого помещения – в зависимости от типа комнаты минимальное необходимое время – 7 часов) с полученной разницы между показаниями конвектора и измеренной температуры.

Замечание: эта функция используется для лучшего температурного

комфорта и энергосбережение для потребителя электрического конвектора, в комнате, где он находится. Разница больше ±4 °C измеренной температуры желаемого местоположения в комнате, означает, что комната, где вы используете конвектор не очень хорошо изолирована или плохо темперирована.

Пример: конвектор, расположенный в комнате над каменным полом – показания конвектора 18°C (при заданной 22°C), измеренная реальная температура (ощущение достигнутой комфортной температуры) 22°C на высоте 60см от пола - > в этом случае конвектор продолжает нагревать комнату (это прямая потеря энергии, но конвектор не может достигнуть заданной температуры после измерения температуры внизу до пола) и никогда не выключится. Нужно задать температурную коррекцию +4°C датчика – в этом случае конвектор будет показывать 22°C и начнет выключаться – так будет поддерживать заданную температуру 22°C

Нормальное состояние функции – 0°C по заводским настройкам

• если хотите изменить стоимости - конвектор в режиме „Выключен“, нажимая кнопку ▼ кнопку “On/Off” за три секунды - на дисплее начинает мигать „0°C“. Можете нажимать кнопку ▼ или кнопку ▲ для достижения диапазона „4°C“ до „4°C“, подождите 3 секунды и функция сохранится автоматически.
• Когда вы хотите проверить, какая коррекция установлена - конвектор в режиме „Выключен“, нажимая кнопку ▼ и кнопку "On/Off" за три секунды - на дисплее начинает мигать заданная температура. Можете

нажимать кнопку ▼ли кнопку чтобы задать новую стоимость в диапазоне „-4°C“ до "4°C".

Замечание: После функции заводского сброса – следует задать снова коррекцию температуры, заводская стоимость - 0°C.

Адаптивный старт

• адаптивный стартовый контроль означает функция, которая предсказывает и инициирует оптимальный старт нагревания для достижения заданной температуры в желаемое время
• функция включена по заводским настройкам
• если хотите изменить стоимость - конвектор в режиме „Выключен“, нажимая кнопку, “▲” и кнопку “Timer” за три секунды - на дисплее начинает мигать „A_On“, нужно нажать „▼”, чтобы достигнуть „AOFF“, подождите 3 секунды и функция будет автоматически сохранена.
• Чтобы вернуться снова в состояние „ON“ - конвектор в режиме „Выключен“, нажимая кнопку ▲ и кнопку "Timer" за три секунды - на дисплее начинает мигать „AOFF“, надо нажать чтобы достигнуть „A_ On“, подождите 3 секунды и функция будет автоматически сохранена.

Эта функция устанавливается с учетом ваших потребностей. Прибор работает при заданной температуре «комфорт», до достижения стабильного состояния 17 часов – эта температура является референтной комфортной температурой. Нужно установить и период, чья температура за минимум 7 часов, ниже заданной как комфортной - разница 4°C ± 1°C. При активированном адаптивном управлении оставьте электронный терморегулятор прибора работать в продолжении 4 циклов (4 x 24 часа) на циклы комфорта (17 часов) и пониженная температура (7 часов). После завершения последнего периода снижения, до температуры комфорта должно достигнуть в рамках ± 30 минут отклонения к заданному времени - при максимальной разницы ± 1°C от референтной комфортной температуры.

"Защита от детей"

Вы можете заблокировать кнопки, нажимая продолжительно одновременно стрелки ▼„Timer“, чтобы предотвратить изменение настроек. Функция указана путем подсветки зеленого диода над значком «замок». Повторите то же действие, чтобы разблокировать кнопки.

Замечание: Когда клавиатура заблокирована и нажмёте несколько кнопок, на дисплее должна появиться надпись „LOC_“

"Открытое окно"

Прибор оснащен встроенным электронным устройством, которое автоматически отключает тепловую мощность, если обнаруживает резкое падение температуры в помещении, при открытом окне или двери. При повышении температуры в комнате отопление восстанавливается автоматически. Чтобы активировать функцию, нажмите кнопку „Окно“, в качестве индикации начинает мигать зеленый светодиод. Когда горит постоянно зеленый свет, это означает, что прибор не нагревается. Чтобы отключить функцию «Открытое окно», нажмите кнопку „Окно“.

Замечание: Когда включена функция „Открытое окно“, функция „Против замерзания“ не работает!

Настройки в „Недельный программатор 24/7“

Примечание: Вход в режим настроек „Недельного программатора“ возможен, только если на устройство установлено час и день ли.

Вход в режим настроек и выход из него, происходит через длинное нажатие кнопки „Timer”.

Параметры для настройки – три – день недели, час и задание температуры, переключение трех параметров осуществляется коротким нажатием кнопки „Timer“ в последовательность день, час, температура. Запись выполняется через короткое нажатие кнопки „Timer“, после настройки последнего параметра – температура.

Изменение стоимость каждого параметра происходит через кнопки

Условия записи

a. После записи в точке больше ничего невозможно изменить до выхода из текущей настройки.
b. При записи первой реперной точки данного дня в текущей настройке, все точки дня заранее очищаются.
с. Запись последующих точек в определенный день возможна только в течение часов до конца дня, после последней записанной точки
d. При записи в последний час дня – 23.5h, в этот день больше записей не может быть сделано в текущей настройке и на экране показывается надпись FUL и номер дня.

e. Если в данный день нет каких-либо записей в текущей настройке, то в нем сохраняются существующие до текущей настройки записи.

Цель настроек записать трех параметров в так называемых реперных точках (SET POINTS), при котором заданная температура в каждой реперной точке выполняется до следующей такой.

Пример: Если в данный день вы сделали запись в 7 часов при температуре 22°C, и хотите, чтоб она осталась такой же до 19 часов (тогда вы планируете чтоб она стала 23°C), вам не нужно запоминать один за другим до 19 часов каждый час, вам нужно только сохранить температуру 22°C в 7 часов и температура 23°C в 19 часов. По умолчанию в этот период (7-19 часов) времени температура будет 22°C.

Механизм записи каждой точки следующий:

При входе в настройки на экране отображается dAY1, а цифра пульсирует, это означает, что это параметр настройки (в этом случае день недели).

a. С помощью кнопок и выбираете желаемый день
b. Коротким нажатием кнопки „Timer“ переходите к установке времени
с. С помощью кнопок и выбираете желаемый час (шаг 0,5h) для точки
d. Коротким нажатием кнопки „Timer“ переходите к установке температуры
e. С помощью кнопок и выбираете желаемую температуру. Возможные температуры с 10 до 30°C и состояние выключено – OFF.
f. Коротким нажатием кнопки „Timer“ делаете запись точки и переходите к установке следующей точки (на экране снова написано dAYX) и переходите к пункту а/ для следующей точки.
g. При записи в последний час дня – 23.5h, в этот день больше записей не может быть сделано в текущей настройке и на экране показывается надпись FUL_ и номер дня.

Примечание: Точки в определенный день могут записываться только в порядке возрастания часов.

Информация: Перед выполнением пункта f) оператор может вернуться к пункту a) для коррекции трех параметров точки через короткое нажатие кнопки ON/OFF, без записи в память.

Дописать точки в данный день может происходить произвольно, после записи точек в другие дни, но только соблюдая восходящий порядок часов дня.

Выход из настроек происходит через длительное нажатие кнопки „Timer“ или подождав 30 сек.

После выхода из настроек можно просмотреть записанные точки с помощью кнопок ▲ если устройство находится в программном режиме.

Замечание: После включения прибор переходит в режим (нагрев или программный), в котором он работал в последний раз.

Замечание: Переключение режима работы (нагрев или программный), с помощью коротким нажатием кнопки Timer при включённом состоянии.

Функция „Сброс“ до заводских настроек

Когда конвектор находится в режиме „Выключен“, нажимаются одновременно кнопку ▲ кнопку защесть секунды – после этого на дисплее начинает мигать „_ _ _“ и символы начинают крутяться. После „Сброса“ вы увидите на дисплее измеренная температура окружающей среды.

После использования функции сброса, вы должны задать снова функции ниже:

• установить часы
• задайте стоимость для коррекции температуры (если нужно)
• деактивировать функцию Режим против замораживания (если нужно)
  • деактивировать адаптивный старт (если нужно)
  • недельная программа - 24/7

Если вы отключите электрического конвектора от сети питания это не изменит заданную температуру и режим работы, оставшийся до его выключения. Если например он был в режиме "Нагрева", при выключение прибора и после его включения, он снова будет в этом режиме с той же установленной температурой.

Примечание: Принцип, установленный в электрическом конвекторе с энергонезависимой памятью, заключается в сохранении настроек гарантированно до 90 минут и без гарантии до 150 минут.

Когда температура в помещении ниже, чем установленная электронным термостатом, конвектор запускается и работает до тех пор, пока температура в помещении не достигнет заданной стоимости. Когда температура в помещении выше чем заданная терморегулятором стоимость, конвектор автоматически переключится в режим „Готов к включению".

Отображение информации на дисплее

Показания индикации, если мы не находимся в настройке:

a. В режиме выключено – последовательно показываются
• часы (час и минуты)
- измеренная температура в комнате
b. В режиме нагрева – показывает измеренная температура в комнате
с. В программном режиме - последовательно показываются:
• день недели нижняя строка и измеренная температура. 6_22
• день недели нижняя строка и пульсирует заданная в программе температура (задание текущего времени), которая также может быть символом OFF. 6_23
d. При включение питания конвектора, на дисплее показываются:
- черточки „----“, если при отключения питания он был в состояние выключено.
- черточки „----”, которые заменяются через 2 секунды с указанием мгновенной температуры, если при отключения питания он был в состояние включено.
e. Две цифры (01÷96) в сочетании с миганием желтого светодиода, которые показывают оставшиеся время в часах до отложенного старта, если при отключения питания он был в режим „Отложенный старт“.
f. В целях дополнительной экономии электроэнергии, электронный терморегулятор уменьшает яркость света всех индикаторов. При нажатии любой кнопки, яркость увеличивается на 8 секунд, затем снова уменьшается.
9. Если на дисплее появляется „t1“ или „t2“, это означает, что система самодиагностики обнаружила проблему в терм сенсоре. „t1“ е при порванном кабеле сенсора, а „t2“ при сенсоре короткого замыкания. В этом случае электрический конвектор отключается и его повторное включение будет возможно после устранения дефекта. Неисправность должна быть устранена квалифицированным специалистом.
h. При включении питания до 2 секунды, на дисплее вместо температуры или времени появляются черточки «----».
i. Когда на цифровом дисплее се отображается температура, горит „LED для температуры“, когда отображается время до отложенного старта, горит „LED для времени“

ЗАЩИТА

• Прибор оснащен предохранительным термостатом, который автоматически выключает нагреватель в случаях повышения температуры в конвекторе больше допустимых стоимостей /т.назв. перегрев прибора/.
• Защитный термостат автоматически восстанавливает работу конвектора только тогда, когда температура прибора упадет ниже допустимых предельных стоимостей.

ОЧИСТКА

• Обязательно надо отключить выключатель прибора и вынуть вилку из розетки в стене. Прежде чем начать чистить конвектор, оставьте его охладиться, отключая от розетки
• Конвектор может быть очищен с минимальными усилиями в задней части – просто нажмите „P“ - образные кронштейны /fig.2/ на спинке прибора, этим способом можете освободит конвектор соответно очистить его заднюю сторону.
• Протирайте корпус влажной тряпкой, пылесосом или щеткой.
• Никогда не погружайте прибор в воду – это опасно для жизни из-за поражения электрическим током!
• Никогда не используйте бензин, растворитель или жесткие абразивные чистящие средства, так как они могут увредить покрытие устройства.

ХРАНЕНИЕ

• Перед хранением конвектора, оставьте его охладиться, отключая от розетки

• Используйте оригинальную упаковку для сохранения вентилятора если не будете использовать его известное время. Данный продукт защищен от пыли и грязи при сохранении его в оригинальной опаковке.
  • Никога не храните теплый прибор в его упаковке!
• Продукт нужно хранить в сухом и защитенном от прямых солнечных лучей месте.
• Категорически запрещается его хранение во влажных или мокрых помещениях.

СЕРВИСНАЯ ПОДДЕРЖКА ПРИБОРА

• В случае неисправности прибора, просим вас связаться с ближайшем к вам оторизированным сервисом. /они указаны в карте гарантии прибора/.
- Важно: В случае рекламации и/или нарушения ваших прав потребителя, пожалуйста, свяжитесь с поставчиком этого прибора на указанных адресах или через интернет страницу компании: www.tesy.com

ГАБАРИТЫ УСТРОЙСТВА, ОТАПЛИВАЕМЫЙ ОБЪЕМ И ПЛОЩАДЬ В ПОМЕЩЕНИИ

Модель	Отапливаемый объем	Отапливаемая площадь
CN 04 050 EIS W - 500W 10^* - 15 m	^3	4^* - 6 m^2
CN 04 100 EIS W - 1000W 20^* - 30 m	^3	8^* - 12 m^2
CN 04 150 EIS W - 1500W 30^* - 45 m	^3	12^* - 18 m^2
CN 04 200 EIS W - 2000W 40^* - 60 m	^3	16^* - 24 m^2
CN 04 250 EIS W - 2500W 50^* - 70 m	^3	20^* - 28 m^2
CN 04 300 EIS W - 3000W 60^* - 80 m	^3	24^* - 32 m^2

* Минимально гарантированный обогреваемый объем (площадь) нагревания при среднем коэффициенте теплопроводности =0.5 W/(m^2K) для отапливаемого помещения. Более высокие стоимости для обогреваемого объема (площадь) достигаются при средней стоимости =0.35 W/(m^2K) . Стандартная высота помещения – 2.5 метра.

Инструкции по защите окружающей среде

Старые электроприборы содержат ценные материалы и поэтому нельзя выбрасывать их вместе с бытовыми отходами! Мы просим вас содействовать своим активным вкладом для сохранения окружающей среды и нужно передать его в организованных пунктах (если есть такие)

Перед тем, как обратиться в Центр обслуживания клиентов, просмотрите советы в таблице ниже:

ПРОБЛЕМА ПРИЧИНА РЕШЕНИЕ
Прибор не работает Нет питания в сети.	Убедитесь, что прибор подключен к электрической розетке и что розетка работает.	Включите вилку в розетку и проверьте положение переключателя ON / OFF (включить / выключить).
	Задана слишком низкая температура. Установите температуру на более высокое положение.
	Возможно активирована «Защита от детей» («Protection from children»).	Смотрите раздел «Защита от детей» в инструкции по эксплуатации.
	Активирована Задержка запуска. Нажмите кнопку включения на панели управления.
Помещение не нагревается достаточно, хотя прибор горячий	Перегрев прибора. Ограничитель перегрева ограничивает выделение тепла.	Устраните причину (покрывало, загрязнение или перекрытия доступа воздуха на входе или выходе). Соблюдайте минимальные расстояния от прибора, указанные в инструкции по установке.
	Проверьте коррекцию температуры датчика	Посмотрите какая температура отображается на экране прибора. Измерьте температуру в месте, где температура достаточно «удобная» для вас. Если обнаруженная разница в диапазоне ± 4^ , можете настроить необходимую коррекцию через меню конвектора путем введения разницы температур, которая получается между значением, показанным на экране и фактически измеренной температурой.
	Необходимость тепла в помещении выше, чем излучаемое прибором.	Устраните потери тепла. (Закройте окна и двери. Избегайте постоянного проветривания).
	Убедитесь, что мощность вашего прибора соответствует размеру комнаты.	Рекомендуемая мощность составляет в среднем 100 Вт/м2 для высоты потолка 2,50 м или 30 Вт/м3.
Функция обнаружения открытого окна/двери не работает правильно	Прибор не показывает значительного снижения температуры в результате проветривания. (Функция обнаружения открытого окна/двери требует, чтобы предыдущая температура в помещении была стабильной).	Избегайте помех, которые могут помешать нормальной конвекции воздуха между прибором и комнатным воздухом
	Функция обнаружения открытого окна / двери не включена. Включите функцию обнаружения открытого окна / двери.
Функция «Адаптивный старт» (Adaptive start) не работает правильно	Эта функция работает только в недельном режиме. Включите «Адаптивный старт» (Adaptive Start)
	Значительные изменения температуры в помещении или незаконченная процедура подготовки прибора.	Подождите несколько дней, пока стабилизируется поведение.
	Функция «Адаптивный старт» (Adaptive Start) не включена. Включите функцию «Адаптивный старт» (Adaptive Start) чрез меню.
Дисплей показывает «t1» или «t2» Система самодиагностики обнаружила проблему с датчиком температуры: «t1» означает, что кабель датчика отключен; «t2» означает короткое замыкание на датчике.	В этом случае электрический конвектор автоматически выключится и снова может быть включен только после того, как проблема будет устранена представителем авторизованного сервисного центра. Обратитесь в авторизованный сервисный центр или в магазин, в котором вы приобрели прибор.
На стене у прибора появляется загрязнения	Загрязнения на стене появляется в результате загрязнения воздуха.	Убедитесь, что помещение регулярно проветривается и в него поступает свежий воздух, особенно если в нем курят.
Прибор не реагирует на внутренние программные команды	Дата и время установлены неправильно. Проверьте установленную дату и время.
	На приборе включена функция обнаружения открытого окна / двери	Выключите функцию обнаружения открытого окна / двери.
Звуки / шум Выдача слабых звуков во время нагрева, а также вскоре после достижения заданной температуры не является чем-то необычным.	Этот эффект является результатом естественного расширения материалов при быстром повышении температуры и дальнейшем охлаждении металлов, использованных при изготовлении прибора.
Желтоватые пятна на решетке Подобные пятна могут быть результатом покрытия устройства влажной одеждой.		Не покрывает прибор! Это не разрешается, так как, таким образом, блокируется конвекция воздуха, и это наносит непоправимый вред прибору, и может привести к серьезному риску для вашего здоровья и имущества.

ОБЕРЕЖНО:

ВАЖНЕ МЕРЕ ПРЕДОСТОРОЖНОСТИ И УПУТСТВА ЗА БЕЗБЕДНОСТ:

ПАЖЊА:

ИНСТРУКЦИЯ ЗА МОНТАЖ

УПАТСТВО ЗА УПОТРЕБА

• часовник (час и минути);
• измерена собна температура

ПРОБЛЕМ ПРИЧИНА РЕШЕНИЕ

Arrêt de mode «Chauffage»
