LIETOŠANAS INSTRUKCIJA CN04 EIS W Tesy

• Izlasiet šo instrukciju pirms šis ierīces izmantošanas un uzglabājiet to tālākai lietošanai. Ja ierīces īpašnieks nomainās, tad kopā ar ierīci jaunajam īpašniekam ir jānodod arī instrukcija.
• UZMANĪBU: Bērnus, kas ir mazāki par 3 gadiem ir jātur attalumā no ierīces, vienīgi, ja tie nav nepārtrauktā uzraudzībā.

Bērni vecumā no 3 līdz 8 gadiem var izmantot ierīces pogu iesl./izsl. Ar noteikumu, ka ierīce ir instalēta un gatava normālam darbam un ja tie ir uzmanīti un instruēti saistībā ar ierīces drošu izmantošanu un ja bērni saprot, ka tā var būt bīstama.

Bērni vecumā no 3 līdz 8 gadiem nedrikst ieslēgt ierīci kontaktā, to uzstādīt un tīrīt un veikt ierīces patērētāju kopšanu.

Šo ierīci var izmantot bērni vecāki par 8 gadiem un cilvēki ar nepietiekamām fiziskām, sensoriālām vai mentālām spējām, vai ar nepietiekošām zināšanām un pieredzi, ja tos pieskata vai instruēsakarā ar ierīces drošu izmantošanu un kad tie saprot par bīstamību. Bērni nedrikst spēlēties ar ierīci. lerices tirišanu un kopšanu, ko veic patērētāji, nedrikst veikt bērniem bez pieaugušo uzraudzības.

- UZMANÍBU: Šī produkta dažas daļas var palikt ľoti karstas un var izraisīt apdegumus. Tur kur uzturās bērni un neaizsargāti cilvēki, ir jābūt sevišķi vērīgiem.

- BRĪDINĀJUMS: Lai izvairītos no iekārtas pārkaršanas, neapsedziet to.

• Nenovietojiet rkonvektoru tiešā kontaktrozetes tuvumā, īpaši zem tās!
• Ja barošanas vads ir bojāts, tas jānomaina ražotājam, tā servisa pārstāvim vai līdzīgi kvalificētām personām, lai izvairītos no briesmām.
• Pirms ierīces ieslēgšanas, pārbaudiet vai norādītais strāvas spriegums uz ierīces plāksnītes atbilst Jūsu mājas elektrības tikla spriegumam.
• Ierīce ir jāizmanto tikai paredzētajam mērķim, kam ir domāta, t.i. sadzīves telpu apsildīśanai. Ierīce nav paredzēta komerciālām vajadzībām. Lietošana citiem mērķiem tiek uzskatīta nepareiza, kā rezultātā – bīstama. Ražotājs nevar būt atbildīgs par bojājumiem, kas ir radušies nepareizas un nepamatotas lietošanas rezultātā. Neievērojot drošibas noteikumus, ierīces garantijas laiks nebūs spēkā!
• Neizejiet no mājām, kamēr ierīce strādā. Pārliecinieties, ka slēdzis ir stāvoklī – izslēgts (tas attiecās uz konvektoru ar mehānisko vadību).
• Novietojiet viegli uzliesmojošos priekšmetus, kā piemēram mēbeles, spilvenus, gultas veļu, papīru, drēbes, aizskarus un tt. vismaz 100 cm attālumā no konvektora.
• Nelietojiet ierīci zonās, kur izmanto vai glabā ugunsnedrošas vielas. Neizmantojiet ierīci zonās ar viegli uzliesmojošām atmosfērām (piemēram: uzliesmojošu gāzi vai aerosolus) – pastāv liela eksplozijas un ugunsgrēka varbūtība!
• Nelieciet un nepieļaujiet sveškermenu noklūšanu ventilatora atverēs (ieejošās un izejošās), tā kā tas var novest lidz strāvas sitienam, ugunsgrēkam vai konvektora bojājumiem.
• Ierice nav paredzēta mājdzīvnieku apsildei, tā ir domāta tikai lietošanai mājas apstāklos!
• Neapsedziet drošibas režgus, nenoblokëjiet gaisa plūsmas ieeju un izeju novietojot to priekšmetu tuvumā. Priekšmetiem ir jāatrodās vismaz 1m attālumā no konvektora priekšējās puses un sāniem.
• Visbiežākais iemesls ierīces pārsilšanai – putekļu un villas uzkrāšanās uz ierīces. Regulāri tīriet ar putekļu sūcēju ventilatora atveres, pirms tam izslēdzot ierīci no elektriskā tikla.
• Nekad neaiztieciet ierīci ar mitrām vai slapjām rokām – var būt apdraudēta dzīvība!
• Kontaktam ir jābūt pieejamam katrā laikā, lai vajadzības gadījumā štepseli var ātri atbrīvot. Atslēdzot no elektrotikla ierīces nekad nevelciet barojošo vadu vai pašu ierīci.
• Nemiet vērā! lerīces darba laikā izejošais gaiss sasilst (vairāk par 100°C).
• Ja nolemsiet vairāk neizmantot tāda tipa ierīci, tad ir ieteicams to padarīt par neizmantojamu, pēc atvienošanas no tikla, nogrieziet vadu. leteicams visas bīstamības, kas ir saistītas ar ierīci, neutralizēt, seviški tās, kas ir saistītas ar bērniem, kas var izmantot amortizēto ierīci savām spēlēm.
• Uzmanību: nelietojiet šo ierīci kombinācijā ar programatoru, skaitītāju vai ar citu iekārtu, kas to automātiski ieslēdz/izslēdz, jo ja ierīce ir apsegta vai

nepareizi novietota, ir iespējams ugunsgrēks.

• Ierīces barojošo vadu novietojiet tā, lai tas netraucē cilvēku kustībai un lai tam neuzkāptu! Izmantojiet tikai pagarinātājus, kas ir piemēroti ierīcei, t.i. tiem ir atbilstības zīme!
• Nekad nepārvietojiet ierīci velkot to aiz barojošā vada, kā arī neizmantojiet vadu priekšmetu pārvietošanai!
• Nepārlokiet vadu un nevelciet to pāri asiem stūriem un nelieciet to uz karstām virsmām vai tuvu pie atklātas uguns!

IEPAKOJUMS

• Pēc ierīces izpakošanas pārbaudiet vai tas nav bojāts transportēšanas laikā un vai ir pilnībā nokomplektēts! Ja esat konstatējuši bojājumu vai nepilnīgu piegādi, lūdzu par to informējet Jūsu pilnvaroto pārdevēju.
• Neizmetiet oriğinālo iepakojumu! To varat izmantot uzglabāšanai un transportēšanai, lai izvairītos no ierīces bojājumiem transportēšanas laikā!
• Iepakojuma materiāls ir jāizmet piemērotās vietās! Bērni ir jāsargā no spēlēm ar polietilēna iepakojumiem!

MONTĚŠANAS INSTRUKCIJA

• Šis konvektors ir projektēts izmantošanai slēgtās telpās, montēšanai uz sienas.
  Svarīgi: Telpām, kuru tilpums lielāks par 45 m³ ir ieteicams izmantot kombināciju no 2 vai vairākiem konvektoriem
• Nenovietojiet konvektoru zem elektriskā kontakta vai elektriskās ligzdas.

• Nemontëjiet/neizmantojiet konvektoru

1. Vietās, kur ir caurvējšs, lai tas neietekmē kontroles uzstādījumus
2. Tieši zem elektriskā kontakta;
3. Vannas istabas telpä 1 (volume 1);
4. Telpā 2 (volume 2), ja kontroles paneli var aizsniegt cilvēks, kas atrodās dušā vai vannā;

- Konvektora montēšanai pie sienas ir jāizmanto tikai sienas skavas, kas ir piegādātas kopā ar konvektoru. Montējot konvektoru ir jāievēro minimālie attālumi no ierīces

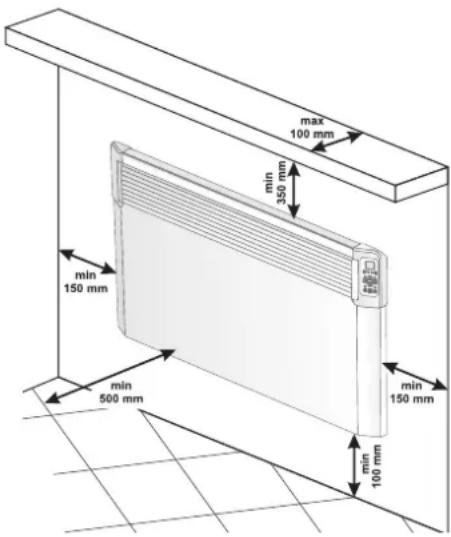

max 100 mm min 350 mm min 150 mm min 500 mm min 100 mm

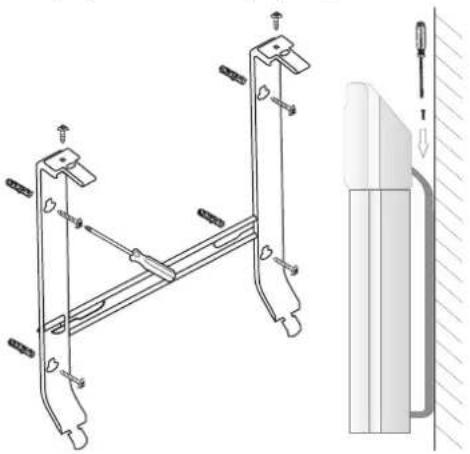

- Vispirms nonemiet sienas skavas no aizmugurējā korpusa. Atskrūvējiet divas skrūves, kas atrodās uz divām vertikālajām sliedēm uz sienas skavām. Pēc tam izvelciet sliedes augšējo dalu stipri uzspiežot abām augšējām dalām, kas atrodās aizmugurējā korpusā.

• Slidiniet uz leju sienas skavu, lai to atvienotu no aizmugurējā korpusa.
• Piestipriniet kārtīgi sienas skavu pie sienas, izmantojot četrus atvērumus priekšs skrūvēm.
• Paceliet konvektoru gandriz līdz vertikālam stāvoklim un ievietojiet abas sienas skavu izdotās lejas dajas konvektora aizmugures vāka lejas dajas atvērumos. Pēc tam paceliet konvektoru un ievietojiet abas sienas skavu izdotās augšējās dajas konvektora aizmugures vāka augšējās dajas atvērumos. Pēc tam atgrieziet atpakal abas skrūves un kārtīgi tās pieskrūvējiet, lai konvektoru droši piestiprinātu pie sienas.

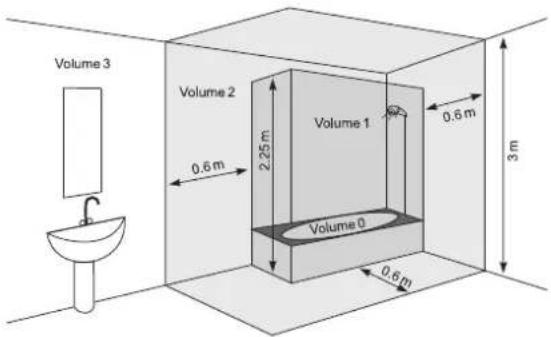

IZMANTOŠANA VANNAS ISTABĀ

- Konvektoram ir jābūt montētam ievērojot normālu komerciālo praksi un ievērojot attiecīgās valsts likumdošanu (ES direktīvas par elektrību un prasības speciālai monēšanai vai vietās, kas iekļauj vannas istabas, vai dušas kabīnes HD60364-7-701(IEC 60364-7-701:2006)).

- Ja šo konvektoru izmantos vannas istabā vai līdzīgās telpās, tad ir jāievēro sekojošās instalēšanas prasības. Konvektoram ir aizsardzība IP24 (aizsardzība no apliešanas arūdeni). Sakarā ar to konvektors jāmontē telpā 2 (VOLUME 2) (skat shēmu tālāk tekstā) tā, lai izbēgtu pieskaršanos kontrolpanelim (slēdzim un termoregulatoram) no cilvēka, kas ir zem dušas vai ir vannā. Minimālajam attālumam no ierīces līdzūdenim ir jābūt ne mazāk par 1 metru un ierīcei ir jābūt montētai obligāti uz sienas! Ja neesat droši attiecībā par konvektora instalēšanu vannas istabas telpā, mēs Jums iesakām konsultēties ar profesionālu elektrotehniki.

Piezime: ja nevar būt izmantoti augstāk norāditie ieteikumi, tad ieteicams veikt montāžu telpā 3 (VOLUME 3)

• Mitrās telpās (vannas istabās un virtuves) elektības avotam ir jābūt montētam vismaz 25 cm no grīdas.
• Elektriskajai instalācijai, pie kuras ir pievienota ierice, ir jābūt obligāti aprīkotai ar automātisko drošinātāju (aizsardzība no strāvas defektiem), kura kontaktu attālumam izslēgtā stāvoklī ir jābūt vismaz 3 mm.

Pateicamies Jums, ka esat izvēlējušies konvektoru CN04. Tas ir izstrādājums, kas ir paredzēts apsildīšanai ziemā atkaribā no konfortablās temperatūras, kuru vēlaties apsildāmajā telpā. Pareizi ekspluatējot un apkopjot, kā tas ir aprakstīts šajā instrukcijā, ierīce Jūs nodrošinās ar pareizu funkcionēšanu daudzus gadus.

EKSPLUATÄCIJAS INSTRUKCIJA

ELEKTRONISKÄ VADİBA

Darba režimi

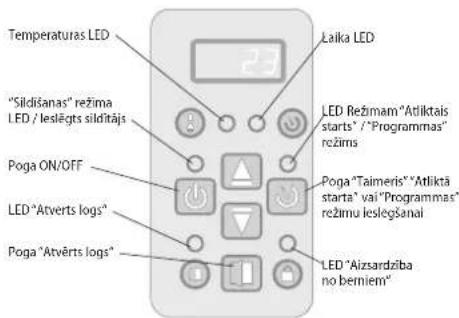

Temperaturas LED "Sildišanas" režima LED / leslēgts silditājs Poga ON/OFF LED "Atverts logs" Poga "Atvērts logs" Laika LED LED Režimam "Atliktais starts" / "Programmas" režims Poga "Taimeris" "Atliktā starta" vai "Programmas" režimu leslegšanai LED "Aizsardzība no berniem"

leslēdziet konvektoru, nospiediet Slēdzi pozīcijā "l" (leslēgts)

Pulksteņa uzstādīšana

Pulksteni var uzstādit tikai izslēgtā ierīces režimā – Jūs varat uzstādit nedējas tekošo dienu, stundu un minūtes.

Pulksteņa uzstādišana notiek vienlaicīgi nospiežot ilgāku laiku pogas "ON/OFF" un "Timer". Parametrs, kuru uzstādiet, pulsē ekrānā. Uzstādišanas parametra izvēle notiek ar ātru pogas "Timer" nospiešanu. Iziešana no uzstādišanas notiek trešo reizi ātri nospiežot pogu "Timer" (pēc minūšu uzstādišanas).

Uzstādīšana sākās ar nedējas dienu no 1 līdz 7, atkarībā no tā, kura ir nedējas tekošā diena un tā tiek uzstādīta ar attiecīgo ciparu. Stundas un minūtes uz displeja tiek parādītas vienlaicīgi, un pulsē tikai izvēlētais rādītājs. Parametra vērtības izmaina notiek ar pogām ▲ un ▼.

Ja 10 sek laikā netiek nospiesta poga, tad tiek iziets no uzstādījuma.

„Sildišanas“ režima ieslėgšana

Kad panela tipa konvektors ir izslėgts, uz ciparu displeja ir jāparādās istabas temperatūrai un deg tikai „Temperatūras LED“. Vienu reizi uzspiežot pogu “On/Off” pārslēdzamies uz “Sildīšanas” režimu. Tad ieslēdzās sarkanā gaismas diode, kas indicē šo režimu. Apmēram 2 sekunžu laikā uz ciparu displeja parādās uzstādītā temperatūra un šajā brīdī “Temperatūras LED” nespīd. Ja istabas temperatūra ir zemāka par uzstādīto, tad automatiski islesęgsies sildītājs.

Kad sildītājs ir ieslēgts, sarkanās gaismas diode spīd pastāvīgi!

Temperatūras uzstādīšana

Nospiežot pogas ▲ vai ▼ tiek uzstādīts režīms "Uzstāditās temperatūras nomainišana". Displejs sāk mirgot un uz tā parādās uz šo momentu uzstāditā temperatūra. Ar turpmāko pogu nospiešanu Jūs nomainīsiet temperatūru vēlamajā virzienā. Ja 5 sekunžu laikā nenospiedīsiet vēlreiz pogu, tad jaunais uzdevums būs saglabāts atmiņa un automatiski pārslēgsies režimā "Sildišana". Ja kādu no pogām ▲ vai ▼ turēsiet nospiestu ilgāk par 0,7 sekundēm, tad temperatūras uzliktās vērtības automatiski sāk palielināties vai samazināties ar ātrumu 4 vienības sekundē. Regulējamās temperatūras robežas ir no 10 lidz 30 grādiem.

Piezime: lerice parāda temperatūru ap sensora atrašanās vietu un nav lidzeklis, lai precizi mēritu apkārtējo temperatūru.

Panela tipa konvektora „Atliktā starta“ ieslēgšana.

Kad konvektors ir ieslēgts režimā "Izslēgts", ar pogas "Taimeris" nospiešanu varam uzstādīt laiku, pēc tam automātiski pārslēgsies režimā "Sildišana". Sis režims tiek parādīts ar mirgojošu dzeltenu gaismas diodi un izslēgtu sarkano gaismas diodi. Uz ciparu displeja nomainās apkārtējās vides temperatūras vērtība, kad izgaismojās "Temperatūras LED" un atlikušo laiku stundās līdz režima "Sildišana" ieslēgšanai, kas izgaismojās "Laika LED". Uzreiz pēc šī režima ieslēgšanās dzeltenā gaismas diode ieslēdzās, bet displejs sāk mirgot un uz tā parādās uzstāditais laiks stundās līdz konvektora ieslēgšanai. Vispirms uzstāda 12 stundas un ar pogu ▲ vai ▼ nospiešanu nomaina laiku vēlamajā virzienā. Ja kādu no pogām ▲ vai ▼ turēsiet nospiestu ilgāk par 0.7 sekundēm, tad uzstādītā laika vērtība automatiski sāk palielināties vai samazināties ar ātrumu 4 vienības sekundē. Ja līdz 5 sekundēm nenospiedīsiet jaunu pogu vai tiek nospiesta poga "Taimeris", tad regulators pārslēdzās uz režima "Atliktais starts" izpildīšanu. Ja ievada laiku 00, režims netiks izpildīts. Ja režims "Atliktais starts" jau tiek izpildīts un ja no jauna nospiež pogu "Taimeris", tad var koriģet atlikušo laiku abos iespējamos virzienos. Pēc laika uzstādīšanas ierīce pārslēdzās režimā "Atliktais starts", un uz displeja parādās ne tikai temperatūra, bet ari atlikušas stundas līdz režīmam "Sildišana". No šī režima var iziet, ja

nospiež pogu "On/Off". Tad konvektors pāries režimā "Sildišana". "Atlikto startu" var uzstādīt no 01 līdz 96 stundām.

Režima "Sildišana" izslėgšana

Izslēgt režimu "Sildīšana" var veikt nospiežot pogu "On/Off". Tad sildelements izslēdzās, ja ir bijis ieslēgts pirms tam, sarkanās gaismas diode izslēdzās. Uz displeja parādās apkārtējās vides temperatūra.

"Pretsasalšanas" funkcija

Ja telpā temperatūra kritās zem 5 grādiem un konvektors ir izslēgts (nespīd sarkanā gaismas diode, bet ir ieslēgts mehāniskais slēdzis pozicijā "I" (leslēgts), sildidājs ieslēgsies automātiski, lai aizsargātu no aizsalšanas.

Piezime: Temperatūras sensora uzstādītās temperatūras korekcija nav piemērota dotai funkcijai.

Funkcijas aktivizēšana un deaktivācija:

• funkcija ir ieslēgta ar rūpnīcas iestatījumiem
• ja vēlaties izslēgt funkciju – konvektors ir "Izslēgta" režimā, nospiežot tris sekundes pogu ▲n pogu "On/Off" – uz displeja sāk mirgot „ON“, kad nospiedīsiet pogu ▼, sasniegsiet poziciju „OFF“, nogaidiet 3 sekundes un funkcija automātiski pāries režimā „OFF“.
• ja vēlaties ieslēgt funkciju - konvektors ir "Izslēgtā" režimā, nospiežot trīs sekundes pogu ▲n pogu "On/Off" – uz displeja sāk mirgot „OFF“, kad nospiedīsiet pogu ▼, sasniegsiet pozīciju „ON“, nogaidiet 3 sekundes un funkcija automatiski pāries režimā „ON“.

Sakarā ar temperatūras profila specifikāciju dažādās telpās var būt starpība starp uzrādīto temperatūru uz displeja un reāli izmērīto dažādās apsildīšanas ierīces atrašanās vietās telpā.

• Skatiet temperatūru, kuru rāda ierīces displejs
• Izmēriet temperatūru vietā, kura ir pietiekoši “komfortabla” (parasti 60 cm augstumā no grīdas, sēdošā stāvoklī). Ja ir konstatēta starpība ±4°C diapazonā, varat uzdot nepieciešamo korekciju konvektora izvēlnē (Svarīgs noteikums – šo funkciju varat varat uzstādīt tikai pēc apsildāmās telpas apsildīšanas – atkarībā no telpas veida, minimāli nepieciešamais laiks ir 7 stundas) ar iegūto starpību starp konvektora uzrādīto un izmērīto temperatūru.

Piezime: šis funkcijas izmantošanas měrkis ir uzlabot komfortablo temperatūru un elektriskā konvektora lietotāja enerģijas taupību telpās, kurās tas uzturās. Ja starpība ir lielāka par ±4°C starp izmērito temperatūru vēlamajā telpas atrašanās vietā, tas nozimē, ka telpa, kurā izmantojiet konvektoru, nav pietiekoši labi izolēta vai nav labi apsildita.

Piemërs: konvektors novietots telpā uz akmens gridas – konvektors rāda 18°C (uzstādīta 22°C), izmerità reala temperatura (sajūta ka ir sasniegta komfortabla temperatūra) ir 22°C no grīdas 60 cm augstumā - > šajā gadijumā konvektors turpina vēl sildīt telpu (tas ir tiešs energijas zudums, bet konvektors nevar sasniegt uzstādīto temperatūru, jo temperatūru izmēra zemu pie gridas) un tas nekad neizslęgsies. Ir nepieciešams veikt sensora temperatūras korekciju ar +4°C – un šajā gadijumā konvektors rādīs 22°C un sāks izslęgties un uzturēs uzstādīto 22°C temperatūru.

Normālais funkcijas stāvoklis ir 0°C pēc rūpnīcas iestatījuma

• ja vēlaties izmainīt rāditājus - konvektors ir „lzslēgtā” režimā, nospiežot trīs sekundes pogu ▼ un pogu “On/Off” – uz displeja sāk mirgot „0°C„. Varat nospiest pogu ▼ vai pogu ▲, lai sasniegtu diapazonu „-4°C“ līdz „4°C“, nogaidiet 3 sekundes un funkcija automatiski saglabāsies.
• Kad vēlaties pārbaudīt kāda korekcija ir uzstādīta - konvektors ir "Izslēgtā" režimā, nospiežot trīs sekundes pogu ▼ un pogu "On/Off" – uz displeja sāk mirgot uzstādītā temperatūra. Varat nospiest pogu ▼ vai pogu ▲, lai uzstādītu jaunu vērtību diapazonā no„4°C“ līdz„4°C“.

Piezime: Pēc funkcijas rūpnīcas nullēšana – ir jāuzliek no jauna temperatūras korekcija, ja rūpnīcas rādītājs ir 0°C.

Adaptivais starts

• adaptīvā starta kontrole tā ir funkcija, kura priekšlaicīgi nosaka un iniciē optimālo sildišanas sākumu, lai sasniegtu uzdoto temperatūru vēlamajā laikā
• funkcija ir ieslēgta ar rūpnīcas iestatījumiem
• ja vēlaties izmainīt rādītājus - konvektors ir "Izslēgtā" režimā, nospiežot trīs sekundes pogu „▲“ un pogu "Timer" – uz displeja sāk mirgot „A_On“, ir jānospiež „▼”, lai sasniegtu "AOFF", nogaidiet 3 sekundes un funkcija automātiski saglabāsies.
• Lai atkal atgrieztos stāvoklī „ON“ - ja vēlaties izmainīt rādītājus - konvektors ir “Izslēgtā” režimā, nospiežot trīs sekundes pogu ▲ un pogu “Timer” - uz

displeja sāk mirgot „AOFF“, ir jānospiež ▼, lai sasniegtu “A_On”, nogaidiet 3 sekundes un funkcija automātiski saglabāsies.

Šo funkciju uzstāda atkarība no Jūsu vajadzībām. Ierīce strādā pēc uzstādītās "komfortablās" temperatūras līdz sasniedz stabilu stāvokli 17 stundās – šī temperatūra ir referentā komfortablā temperatūra. Minimums uz 7 stundām ir jāuzstāda arī periods ar zemāku temperatūru par to kura ir uzlikta kā komfortablā ar starpību no 4°C ± 1°C. Aktivējot adaptīvo vadību – atstājiet, lai ierīces elektroniskais termoregulators strādā 4 ciklus (4 x 24 stundas), kas sastāv no komfortablās temperatūras (17 stundas) un pazeminātās temperatūras (7 stundas). Pēc pēdējā perioda pabeigšanas, komfortablā temperatūra ir jāsasniedz uzstādītajā laikā ar noslieci ±30 minūtes – ar maksimālo strapību ±1°C no referentās komfortablās temperatūras.

"Aizsardzība no bērniem"

Varat aizslēgt taustiņus, ja ilglaicīgi un vienlaicīgi nospiedīsiet bultiņu ▼ un "Taimer", lai izvairītos no izmainām uzstādījumos. Funkcija indicēsies kad iedegsies zaļā gaismas diode virs ikonas ar „atslēgu”. Atkārtojiet šo darbību, lai atslēgtu taustiņus.

Piezīme: Kad taustiņi ir aizslēgti un ja nospiedisiet kādu no pogām, displejā ir jāparādās uzrakstam „LOC_“

"Atvērts logs"

lerice ir aprikota ar integrētu elektronisko iekārtu, kura automātiski izslēdz apsildīšanas jaudu, ja konstatē, ka istabā strauji pazeminās temperatūra, ja ir atvērts logs vai durvis. Lai aktivizētu šo funkciju, nospiediet pogu "Logs", sāk spīdēt zalā gaismas diode. Kad zalā gaisma spīd pastavīgi, tas nozīmē, ka ierīce nesilda. Lai deaktivētu funkciju "atvērts logs" nospiediet pogu "Logs".

Piezime: Kad ir ieslēgta funkcija "atvērts logs", "Pretaizsalšanas" funkcija nestrādā!

Uzstādījumi "Nedējas programmatorā 24/7"

Piezime: leiešana "Nedēļas programmatora" uzstādījumos ir iespējams tikai tad, ja ierīcei ir uztādīts laiks un nedēļas diena.

leiešana un iziešana no režima uzstādījumiem notiek, ja ilgi nospiež pogu "Timer".

Uzstādījumu parametri ir trīs – nedēļas diena, laiks un uzdotā temperatūra, pārslēgšana no viena parametra uz otru notiek īslaicīgi nospiežot pogu “Timer” secībā diena, laiks, temperatūra. Uzdevuma ieraksts notiek īslaicīgi nospiežot pogu “Timer”, pēc tam, kad ir uzstādīts pēdējais parametr s – temperatūra.

Katra parametra rādītāju izmaiņa notiek ar pogām ▲ un ▼.

lerakstīšanas noteikumi

a. Pēc punkta ierakstīšanas vairāk nevar veikt izmaiņas līdz iziešanai no tekošā uzstādijuma.
b. lerakstot pirmo punktu noteiktās dienas tekošajā uzstādījumā, visi dienas punkti ir priekšlaicīgi jaizdzēš.
c. Nākošo noteiktās dienas punktu ir iespējams ierakstīt tikai stundās līdz dienas beigām, pēc pēdējā ierakstītā punkta.
d. lerakstot dienas pēdējā stundā – 23.5h, šajā dienā vairāk nav iespējams veikt ierakstus tekošajos uzstādijumos un uz ekrāna parādās uzraksts FUL un dienas numurs.
e. Ja noteiktajā dienā netiek veikti nekādi ieraksti tekošajos uzstādijumos, tad tajā saglabājās esošie ieraksti līdz tekošajiem uzstādījumiem.

Uzstādījumu mērķis ir ierakstīt visus trīs parametrus tā sauktajos atbalsta punktos (SET POINTS), un uzdotā temperatūra katrā atbalsta punktā tiek izpildīta lidz nākošai uzdotai temperatūrai.

Piemērs: Ja noteiktajā dienā esat veikuši ierakstu plkst. 7 ar temperatūru 22°C, un vēlaties lai tā paliek tāda pati līdz plkst 19 (un tad plānojiet lai paliek 23°C), nav nepieciešams ierakstit vienu pēc otras visas stundas līdz plkst. 19, bet vienigi ir jāpieraksta temperatūru 22°C plkst. 7 un temperatūru 23°C plkst. 19. Saprotami, ka laika periodā (no 7 līdz 19) temperatūra būs 22°C.

Katra punkta ierakstišanas mehänisms ir sekojošais:

Pēc ieiešanas uzstādījumos uz ekrāna parādās uzraksts dAY1, cipars mirgo, tas nozīmē, ka tas ir parametrs, kurš ir jāuzstāda (šajā gadījumā nedēļas diena).

a. Ar pogām ▲ un ▼ izvēlieties vēlamo dienu
b. Ar islaicigu pogas "Timer" nospiešanu parejam uz laika uzstādīšanu
c. Ar pogām ▲ un ▼ izvēlamies punkta vēlamo stundu (solis 0,5h)
d. Ar islaicigu pogas "Timer" nospiešanu parejam uz temperatūras uzstādišanu

e. Ar pogām ▲ un ▼ izvēlamies punkta vēlamo temperatūru. lespējamā temperatūra ir no 10 līdz 30°C un izslēgts stāvoklis OFF.
f. Ar išlaicīgu pogas "Timer" nospiešanu veic punkta ierakstīšanu un pāriet uz nākošo punktu (ekrānā atkal parādās uzraksts dAYX) un pāriet uz paragrafu a) lai ierakstitu nākošo punktu.
g. Ierakstot dienas pėdėjā stundā – 23.5h, šajā dienā vairāk nav iespējams veikt ierakstus tekošajos uzstādījumos un uz ekrāna parādās uzraksts FUL un dienas numurs.

Piezime: Noteiktā dienā punktus var ierakstīt tikai augošā stundu secībā.

Info: Pirms paragrafa f) izpildišanas operators var atgriezties lidz paragrafam a), lai koriğetu punkta visus tris parametrus, viegli nospiežot pogu ON/OFF, neveicot ierakstu atmină.

Punktu pierakstīšanu dotajā dienā var veikt patvalīgi, pēc punktu ierakstīšanas citās dienās, bet tikai ievērojot noteikumu par dienas stundām augošajā kārtībā.

Iziešana no uzstādijumiem notiek ar ilglaicīgu pogas "Timer" nospiešanu vai nogaidot 30 sek.

Pēc iziešanas no uzstādījumiem ir iespēja pārskatīt ierakstitos punktus ar pogu ▲ un ▼ palīdzību, ja ierīce ir programmas režimā.

Piezīme: Pēc ieslēgšanas ierīce pariet režīmā (sildīšana vai programmas), kādā pirms tam ir strādājis.

Piezime: Pārslēgšana uz darba režimu (sildišana vai programmas), ar ātru pogas Timer nospiešanu ieslēgtā stāvokli.

"Nullēšanas" funkcija līdz rūpnicas iestatījumiem

Kad konvektors ir režimā „Izslēgts”, uz sešām sekundēm jānospiež vienlaicīgi pogas ▲ un ▼ – pēc tam displejs sāk mirgot„____“ un sāk parādities simboli. Kad tiek “nullēts”, uz displeja redzēsiet izmērīto telpas temperatūras rādītāju.

Pēc "nullēšanas" funkcijas izmantošanas, ir jāuzstāda zemāk norādītās funkcijas:

• jāuzstāda pulkstenis
• uzstādiet temperatūras korekcijas vērtību (ja ir nepieciešams)
• deaktivējiet Pretaizsalšanas režīma funkciju (ja ir nepieciešams)
• deaktivējiet adaptīvo startu (ja ir nepieciešams)
• nedēļas programmu - 24/7

Ja elektriskais konvektors izslēgsies no barojošā tikla, tas nemainīs darba režimu un uzstādīto temperatūru, kura ir bijusi pirms tā izslēgšanas. Ja piemēram pirms izslēgšanas ir bijis uzstādīts režīms "Sildīšana", tad pēc ieslēgšanas atkal strādās šajā režimā ar tādu pašu uzstādīto temperatūru.

Piezime: Princips, kurš ir pamatā elektriskajam konvektoram ar enerģijas neatkarīgu atmīņu, ir tas, ka tas saglabā uzstādījumus ar garantiju 90 minūtes un bez garantijas 150 minūtes.

Kad temperatūra telpā ir zemāka par to, kuru Jūs esat iestatījuši ar elektronisko termoregulatoru, konvektors sāk strādāt un strādās līdz tam laikam, kamēr istabas temperatūra sasniegs uzdoto rādītāju. Ja temperatūra istabā ir lielāka par uzstādīto ar termoregulatoru temperatūru, konvektors automātiski pārslēgsies režīmā “Gatavs ieslēgšanai”.

Uzrādītā informācija uz displeja

Indikācijas rādītāji, ja mēs neveicam uzstādījumus:

a. Izslēgtā režimā – secībā tiek uzrādīti:

• pulkstenis (stunda un minūtes)
- izmērīta istabas temperatūra
b. Sildišanas režimā – uzrāda izmērito istabas temperatūru

c. Programmas režimā - secibā uzrāda:

• nedēļas dienu, apakšsvītra un izmērīto temperatūru. 6_22
• nedējas dienu, apakšsvītra un mirgojošo uzstādito programmā temperatūru (uzdoto uz tekošo stundu), kura var būt arī simbols OFF. 6_23

d. Pieslēdzot konvektoru barojošajam tīklam, uz displeja ir attēlots:

• svītriņas “----”, ja atslēdzot no tīkla tas ir bijis izslēgtā stāvoklī.
- svītriņas "----", kuras pēs 2 sekundēm ir aizvietotas ar dotā momenta temperatūru, ja ja atslēdzot no tikla tas ir bijis ieslēgtā stāvokli.
e. Divi cipari (01÷96) kombinācijā ar mirgojošo dzelteno gaismas diodi, kas rāda atlikušo laiku stundās lidz atliktajam startam, ja atslēdzot no strāvas

konvektors ir bijis režimā "Atliktais starts".

f. Ar mērki papildus elektroenerģijas ekonomijai, elektroniskais termoregulators samazina visu indikatoru spīdēšanas stiprumu. Nospiežot vienalga kādu no pogām, 8 sekundes spīdēšanas stiprums palielinās, bet pēc tam atkal samazinās.
g. Ja uz displeja parādās "t1" vai "t2", tas nozīmē, ka pašdiagnosticēšanas sistēma ir atklājusi problemu termosensora. "t1" ja ir pārtraukts sensora kabelis, bet "t2" ja pie sensora ir išsavienojums. Šajā gadījumā konvektors izslēgsies un atkārtotā tā ieslēgšana ir iespējama tikai pēc defektu likcidēšanas. Bojājums ir jānovērš tikai kvalificētam speciālistam.
h. Pieslēdzot barojošam tiklam, 2 sekunžu laikā uz displeja parādās svītriņas “----” temperatūras vai laika vietā.
i. Kad uz ciparu displeja parādās temperatūra, tad iedegās "Temperatūras LED", kad uz displeja ir atliktā starta laiks, tad iedegās "Laika LED".

AIZSARDZÍBA

• Ierice ir apgadāta ar drošības termoslēdzi, kas automātiski izslēdz sildītāju gadījumos, kad konvektora temperatūra pārsniedz pieļaujamās temperatūras vērtības /tā saucamā ierīces pārkaršana/.
• Drošības termoslēdzis automatiski atjaunos konvektora darbu, tikai tad, kad ierīces temperatūra kritisies zem pieļaujamajām temperatūras vērtībām.

KOPŠANA

• Vispirms izslēdziet ierīci ar slēdzi un izslēdziet barojošo vadu no tikla. Pirms konvektora tīrīšanas, atstājiet, lai tas atdziest.
• Konvektors var būt notīrīts ar minimālu piepūli aizmugurējā tā daļā – vienkārši nospiediet „P”-veida skavas /fig.2/ ierīces aizmugurē, tādā veidā atbrīvojot un notīrot tā aizmugurējo daļu.
• Slaukiet korpusu ar mīkstu un mitru lupatiņu, izmantojiet putekļsūcēju vai birzti.
• Nekad nelieciet ierīci ūdenī. Pastāv bīstamība dzīvībai no strāvas sitiena!
• Nekad neizmantojiet tīrīšanai benzīnu, škīdinātājus vai rupjus abrazīvus tīrīšanas līdzekļus, tie sabojās ierīces segumu.

UZGLABĀŠANA

• Pirms konvektora iepakošanas, atstājiet, lai tas atdziest
• Izmantojiet originālo iepakojumu ierīces saglabāšanai, ja to neizmantosiet zināmu laiku. Ierīce būs pasargāta no putekļiem un būs tīra, ja to uzglabāsiet originālā iepakojumā.
• Nekad nelieciet siltu ierīci tās iepakojumā!
• Nepieciešams ierīci uzglabāt sausā un aizsargātā no tiešiem saules stariem vietā.
• Uzsveram, ka nedrikst ierici uzglabāt mitrās un slapjās telpās.

IERİCES SERVISA APKALPOŠANA

• Ja ierīce nestrādā, lūdzu sazinieties ar vistuvāko Jums sertificēto servisu /tie ir norādīti izstrādājuma garantijas kartē/
• Svarigi: Reklamācijas un/vai Jūsu patērētāja tiesību neievērošanas gadījumā, lūdzu sazinieties ar šīs ierīces piegādātāju uz norādītajām adresēm vai uznēmuma mājas lapā: www.tesy.com

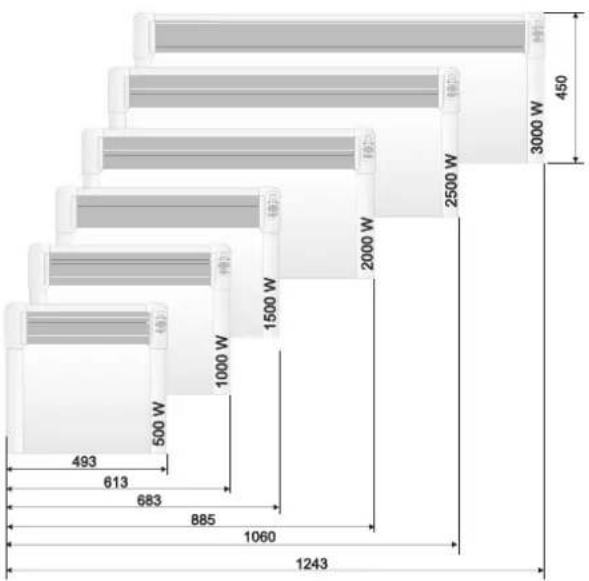

IERİCES IZMËRI, TELPAS APKURES TILPUMS UN PLATİBA

Modelis Apkures tilpums Apkures platiba
CN 04 050 EIS W - 500W	10^a - 15 m^3	4^* - 6 m^2
CN 04 100 EIS W - 1000W	20^b - 30 m^3	8^* - 12 m^2
CN 04 150 EIS W - 1500W	30^a - 45 m^3	12^* - 18 m^2
CN 04 200 EIS W - 2000W	40^a - 60 m^3	16^x - 24 m^2
CN 04 250 EIS W - 2500W	50^a - 70 m^3	20^* - 28 m^2
CN 04 300 EIS W - 3000W	60^a - 80 m^3	24^* - 32 m^2

* Minimālais garantētais apkures tilpums (platība)apkurei pie vidējā siltumapmainas koeficienta λ=0.5 W/(m²K) apsildāmajā telpā. Augstōkās vērtības apsildāmajam tilpumam (platībai) tiek sasniegta pie vidējās λ=0.35 W/(m²K) vērtības. Standartais telpas augstums ir - 2.5 metri.

Norādījumi apkārtējās vides aizsardzībai

Vecas elektroierices satur vertigus materiplus, tapec neizmetiet tos kopā ar sadzives atkritumiem! Lūdzam Jūs sadarboties apkārtējās vides resursu aizsardzībā un lūdzam nogādāt ierīci organizētajos uzpirkšanas punktos (ja tādi ir pieejami).

2. TABULA INFORMĆIJAS PRASĪBAS ELEKTRISKAJIEM LOKĀLAJIEM TELPU SILDĪTĀJIEM

Modela identifikators(-i): 1.CN04 050 EIS W; 2.CN04 100 EIS W; 3.CN04 150 EIS W; 4.CN04 200 EIS W; 5.CN04 250 EIS W; 6.CN04 300 EIS W 230V\~50Hz

Pozicija	Apzimejums	Vertiba 1	Vertiba 2	Vertiba 3	Vertiba 4	Vertiba 5	Vertiba 6	Vieniba	Pozicija	Vieniba
Siltuma jauda									Siltuma pievades tips, tikai elektriskajiem siltumakumulacijas lokalajiem telpu silditajiem (izvelēties vienu)
Nominālā siltuma jauda P	nom	0.50	1.00	1.50	2.00	2.50	3.00	kW	manuāls siltumpadeves regulators ar integrētu termostatu	[nē]
Minimālā siltuma jauda (indikativi)	Pmin	0.00	0.00	0.00	0.00	0.00	0.00	kW	manuāls siltumpadeves regulators ar informacijas pievadi par telpas un/vai ārtelpu temperatūru	[nē]
Maksimālā nepārtrauktā siltuma jauda	Pmax,C	0.50	1.00	1.50	2.00	2.50	3.00	kW	elektronisks siltumpadeves regulators ar informacijas pievadi par telpas un/vai ārtelpu temperatūru	[nē]
Papildu elektroenergijas patērinš									siltuma jaudas regulēšana ar ventilatoru	[nē]
Pie nominālas siltuma jaudas	elmax	0.44	0.91	1.42	1.89	2.41	2.87	kW	Siltuma jaudas/telpas temperaturas regulēšanas tips (izvelēties vienu)
Pie minimālas siltuma jaudas	elmin	0.00	0.00	0.00	0.00	0.00	0.00	kW	vienpakāpes siltuma jauda bez telpas temperaturas regulēšanas	[nē]
Gaidstāves režimā	el SB			0.00034				kW	manuāla divpakāpju vai daudzpakāpju siltuma jauda bez telpas temperaturas regulēšanas	[nē]
									ar mehānisku termostatu un telpas temperaturas regulēšanu	[nē]
									ar elektronisku telpas temperaturas regulēšanu	[nē]
									ar elektronisku telpas temperaturas regulēšanu un diennakts taimeri	[nē]
									ar elektronisku telpas temperaturas regulēšanu un nedējas taimeri	[jā]
									Citi vadības veidi (var izvelēties vairākus)
									telpas temperaturas regulēšana ar klātbūtnes detektēšanu	[nē]
									telpas temperaturas regulēšana ar atverta loga detektēšanu	[jā]
									ar talvadības funkciju	[nē]
									ar adaptivu palaisanas vadibu	[ja]
									ar darbības laika ierobežojumu	[nē]
									ar siltuma starojuma sensoru melnas lodes formā	[nē]

TESY Ltd

48 Madara Blvd,

Shumen, 9700,

Bulgaria

Pirms sazinieties ar klientu apkalpošanas centru, lūdzu pārskatiet tālāk tabulā norādītos padomus:

PROBLÉMA IEMESLS RISINÄJUMS

Ierice nedarbojas	Nav strāvas padeves no tiklaPärliecinieties, vai produkts ir pievienots un vai darbojas elektribas kontaktligzda	leslēdziet vadu kontaktligzdā un pārbaudiet slēdža ON/OFF (ieslēgts/izslēgts) stāvokli.
	Ir iestatīta pārāk zema temperatūra.	Iestatiet augstāku temperatūru.
	Varbūt ir aktivēta „Aizsardzība no bērniem“ („Protection from children“).	Skatiet nodalų „Aizsardzība no bērniem“ lietošanas rokasgrāmatā.
	Ir aktivēts atliktais starts.	Nospiediet pogu lai ieslēgtu kontroles paneli.
Telpa nav pietiekami silta, neskatoties uz to, ka ierice ir karsta.	Ierices pārkaršana. Drošības pārkaršanas ierobežotājs ierobežo siltuma atdalīšanos.	Novērsiet cēloni (pārklājs, netīrumi vai škēršļi pie gaisa ieejas vai izejas). levērojiet minimālos attālumus no ierīces, kuri ir norādīti montāžas instrukcijā.
	Pārbaudiet sensora temperatūras korekciju.	Skatiet ierīces displejā redzamo temperatūru. Izmēriet temperatūru vietā, kur temperatūra ir “pietiekami komfortabla”. Ja starpība ir ± 4°C diapazonā, konvektora izvělnė var iestatīt nepieciešamo korekciju, ievadot temperatūras starpību, kas rodas starp displejā redzamo vērtību un faktiski izmērito temperatūru.
	Siltuma nepieciešamība telpā ir lielāka nekā ierīce izstaro.	Likvidejiet siltuma zudumus (aizveriet logus un durvis, Izvairieties no pastāvigas ventilācijas).
	Pārbaudiet vai ierices jauda atbilst telpas izmēriem.	Ieteicamā jauda ir vidēji 100 W/m2 griestu augstums - 2.50 m vai 30 W/m3
Atvērto logu/durvju atrašanas funkcija nereagė	Ierice neatklāj būtisku temperatūras kritumu vēdināšanas dēļ. (Atvērto logu/durvju atrašanas funkcijai ir nepieciešama iepriekš stabila telpas temperatūra).	Izvairieties no škēršļiem, kas var traucēt normālai gaisa apmainai starp ierici un telpas gaisu.
	Atvērto logu/durvju atrašanas funkcija nav aktivēta.	Ieslēdziet Atvērto logu/durvju atrašanas funkciju.
Funkcija „Adaptīvais starts” (Adaptive start) nestrādā kā tas ir paredzēts.	Ši funkcija strādā tikai nedējas režimā.	Ieslēdziet funkciju „Adaptīvais starts” (Adaptive start).
	Būtiska telpas temperatūras izmainas vai nav pabeigta ierices apmācības procedūra.	Pagaidiet dažas dienas, kamēr stabilizēsies „uzvediba”.
	Funkcija „Adaptīvais starts” (Adaptive start) nav aktivēta	Ieslēdziet izvělnė funkciju „Adaptīvais starts” (Adaptive start).
Displejs rāda „t1” vai „t2”	Paśdiagnostikas sistēma ir atradusi problēmu temperatūras sensoram.“t1” norāda uz atvienotu kabeli pie sensora“t2” norāda uz īssavienojumu pie sensora.	Šādā gadijumā elektriskais konvektors tikis automātiski izslēgts un to vares atkal ieslegt tikai pēc tam, kad pilnvarotais servisa pārstāvis šo problēmu būs novērisis. Sazinieties ar pilnvaroto servisa centru vai tirgotāju, no kura legādājāties ierici.
Uz sienas ple lerīces parādās netīri traipl.	Siena netīra paliek netīra gaisa rezultātā.	Pārliecinieties, vai telpa regulāri tiek vēdināta, īpaši, ja tajā smēkē.
Ierice neseko iekšējās programmas komandām.	Datums un laiks nav pareizi iestatitī.	Pārbaudiet iestatito datumu un laiku.
	Iericei ir aktivēta Atvērto logu/durvju atrašanas funkcija.	Izslēdziet atvērto logu/durvju atrašanas funkciju.
Skaņas/trokšņi	Klusas skanas sildīšanas laikā kā arī nedaudz pēc vēlamās temperatūras sasniegšanas, nav nekas neparasts.	Šis efekts ir materiālu izplešanās ātras sasilšanas rezultātā un turpmāka metālu atdzišana, kuri ir izmantoti ierices ražošanā.
Dzeltenigi traipi uz režģiem	Traipu iemesls var būt ierices nosegšana ar mitrām drēbēm.	Neapsedziet iericil! Tas nav pielaujami, jo tādā veidā nobloķējiet gaisa konvekciju un tas var novest līdz ierices neatgriezeniskiem bojājumiem, kas savukārt var radit nopietnu risku jūsu veselibai un īpašumam.
