РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KUB50.2 KRESS

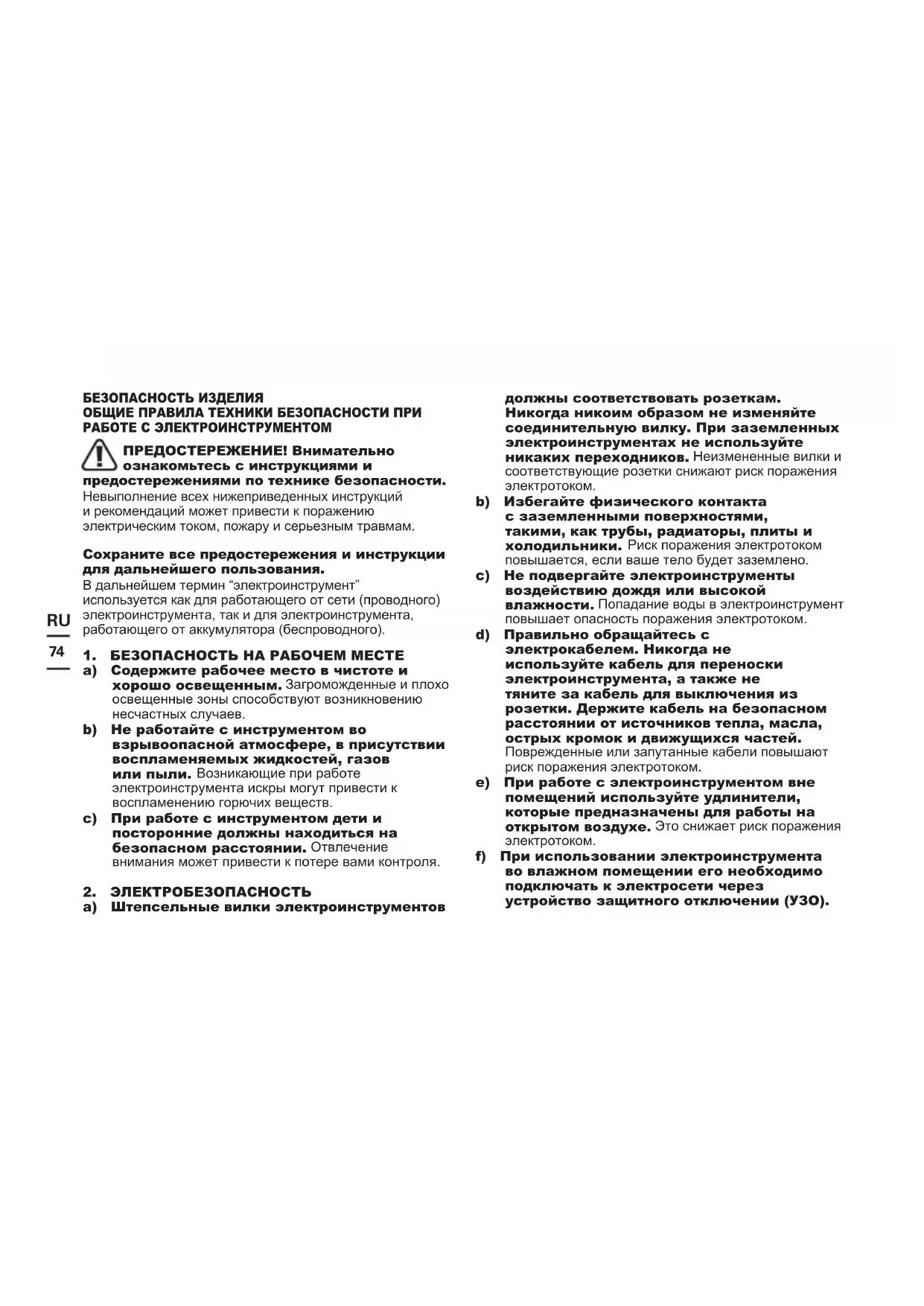

БЕЗОПАСНОСТЬ ИЗДЕЛИЯ ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ ПРЕДОСТЕРЕЖЕНИЕ! Внимательно ознакомьтесь с инструкциями и предостережениями по технике безопасности. Невыполнение всех нижеприведенных инструкций и рекомендаций может привести к поражению электрическим током, пожару и серьезным травмам. Сохраните все предостережения и инструкции для дальнейшего пользования. В дальнейшем термин “электроинструмент” используется как для работающего от сети (проводного) электроинструмента, так и для электроинструмента, работающего от аккумулятора (беспроводного).

1. БЕЗОПАСНОСТЬ НА РАБОЧЕМ МЕСТЕ

a) Содержите рабочее место в чистоте и хорошо освещенным. Загроможденные и плохо освещенные зоны способствуют возникновению несчастных случаев. b) Не работайте с инструментом во взрывоопасной атмосфере, в присутствии воспламеняемых жидкостей, газов

Возникающие при работе электроинструмента искры могут привести к воспламенению горючих веществ. c) При работе с инструментом дети и посторонние должны находиться на безопасном расстоянии.

внимания может привести к потере вами контроля.

2. ЭЛЕКТРОБЕЗОПАСНОСТЬ

a) Штепсельные вилки электроинструментов должны соответствовать розеткам. Никогда никоим образом не изменяйте соединительную вилку. При заземленных электроинструментах не используйте никаких переходников. Неизмененные вилки и соответствующие розетки снижают риск поражения электротоком. b) Избегайте физического контакта с заземленными поверхностями, такими, как трубы, радиаторы, плиты и холодильники. Риск поражения электротоком повышается, если ваше тело будет заземлено. c) Не подвергайте электроинструменты воздействию дождя или высокой

Попадание воды в электроинструмент повышает опасность поражения электротоком. d) Правильно обращайтесь с электрокабелем. Никогда не используйте кабель для переноски электроинструмента, а также не тяните за кабель для выключения из розетки. Держите кабель на безопасном расстоянии от источников тепла, масла, острых кромок и движущихся частей. Поврежденные или запутанные кабели повышают риск поражения электротоком. e) При работе с электроинструментом вне помещений используйте удлинители, которые предназначены для работы на открытом воздухе. Это снижает риск поражения электротоком. f) При использовании электроинструмента во влажном помещении его необходимо подключать к электросети через устройство защитного отключении (УЗО).75

Использование УЗО снижает риск поражения электротоком.

3. ЛИЧНАЯ БЕЗОПАСНОСТЬ

a) Будьте внимательны: следите за тем, что вы делаете, и руководствуйтесь здравым смыслом, работая с электроинструментом. Не используйте электроинструмент, если вы устали или находитесь под воздействием сильнодействующих средств, алкоголя или медикаментов. Потеря внимания даже на короткое мгновение при работе с электроинструментом может привести к серьезным травмам. b) Используйте индивидуальные средства защиты. Всегда надевайте средства защиты глаз. Такие средства защиты, как респиратор, нескользящая защитная обувь, каска или защитные наушники, использующиеся в соответствующих условиях, снижают риск получения

c) Предотвращайте случайный запуск электроинструмента. Убедитесь, что выключатель находится в положении "Выключено" перед подключением к электросети и / или аккумуляторной батареи, сборкой или переносом электроинструмента. Переноска инструмента с пальцем на кнопке пуска или включение в сеть электроинструмента с включенным выключателем способствует несчастному случаю. d) Удаляйте все регулировочные приспособления или гаечные ключи перед включением электроинструмента. Оставленные на вращающихся деталях электроинструмента, они могут привести к травме. e) Не перенапрягайтесь. Постоянно занимайте устойчивое положение и поддерживайте равновесие. Это позволяет лучше контролировать электроинструмент в непредвиденных ситуациях. f) Одевайтесь надлежащим образом. Не надевайте свободную одежду или украшения. Держите волосы, одежду и перчатки на расстоянии от движущихся

Свободную одежду, украшения или длинные волосы может затянуть в движущиеся

g) Используйте предусмотренные средства и устройства для сбора и удаления пыли, если инструмент оснащен таковыми. Использование таких средств может снизить опасности, связанные с пылью. h) Не позволяйте осведомленности, полученной в результате частого использования инструментов, заставить вас расслабиться и игнорировать принципы техники безопасности при работе с инструментом. Неосторожное действие может привести к серьезным травмам в течение доли секунды.

4. ИСПОЛЬЗОВАНИЕ ЭЛЕКТРОИНСТРУМЕНТА

И УХОД ЗА НИМ a) Не перегружайте электроинструмент. Используйте подходящий инструмент для каждойопределенной цели.

подобранный электроинструмент выполнит работу лучше и надежнее на уровне, для которого он предназначен.76

b) Не используйте электроинструмент, если выключатель невозможно включить или

Любой электроинструмент, который невозможно контролировать выключателем, представляет опасность и должен быть отремонтирован. c) Отсоедините штепсель от электросети и / или аккумуляторную батарею от электроинструмента перед проведением каких-либо настроек, сменой насадок или хранением электроинструмента.

предохранительные меры снижают опасность случайного пуска электроинструмента. d) Храните не использующиеся электроинструменты в местах, недоступных для детей. Не разрешайте работать с электроинструментом лицам, которые не знают его особенностей или не ознакомлены с данной инструкцией. Электроинструменты в руках необученных пользователей представляют опасность. e) Поддерживайте электроинструмент в исправном состоянии. Проверяйте инструмент на предмет смещения или заедания движущихся частей, поломки деталей или любых иных неисправностей, могущих повлиять на работу электроинструмента. В случае повреждения следует отремонтировать электроинструмент перед применением. Многие несчастные случаи вызваны плохим уходом за электроинструментом. f) Режущий инструмент должен быть заточенным и чистым. При поддержании режущих инструментов в надлежащем состоянии и с острыми режущими кромками вероятность их заклинивания уменьшается и ими легче управлять. g) Используйте электроинструмент, принадлежности, сверла и т. п. в соответствии с данными инструкциями, спецификой конкретного типа электроинструмента, учитывая условия работы и выполняемую задачу. Использование электроинструмента для иных операций, помимо тех, для которых он предназначен, может привести к возникновению опасной ситуации. h) Ручки и поверхности для захвата должными быть сухими, чистыми и без следов масла и смазки. Скользкие ручки и поверхности для захвата не позволяют безопасно обращаться с инструментом и контролировать его в непредвиденных ситуациях.

5. ИСПОЛЬЗОВАНИЕ АККУМУЛЯТОРНОГО

ИНСТРУМЕНТА И УХОД ЗА НИМ a) Производите подзарядку аккумулятора только при помощи оригинального зарядного устройства. Зарядное устройство, которое подходит для одного типа аккумуляторной батареи, может привести к пожару, когда используется с другим типом аккумуляторной

b) Используйте аккумуляторный инструмент только с оригинальными аккумуляторами. Использование любого другого типа аккумулятора может привести к травме или пожару. c) Неиспользуемые аккумуляторные батареи храните отдельно от металлических предметов, таких как скрепки для77

бумаги, монеты, ключи, гвозди, винты и тому подобное, которые могут замкнуть контакты батареи. Замыкание контактов аккумуляторной батареи может привести к ожогам или пожару. d) В критических ситуациях из аккумулятора может вытекать жидкость – избегайте контакта с ней. Если жидкость все же попала на поверхность кожи, смойте ее большим количеством воды. При попадании жидкости в глаза срочно обратитесь за медицинской помощью. Жидкость, вытекшая из аккумулятора, может вызвать раздражение или ожоги. e) Не используйте аккумуляторную батарею или инструмент, который поврежден или модифицирован. Поврежденные или модифицированные аккумуляторные батареи могут срабатывать непредсказуемым образом, что может привести к пожару, взрыву или риску получения

f) Не подвергайте аккумуляторную батарею или инструмент воздействию огня или чрезмерно высокой температуры. Воздействие огня или температуры выше 130 °C может привести к взрыву. g) Следуйте всем инструкциям по зарядке и не заряжайте аккумулятор или инструмент вне диапазона температур, указанного в инструкциях. Неправильная зарядка или температура, выходящая за пределы указанного диапазона, может повредить аккумулятор и повысить риск возгорания.

6. СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

a) Ремонт электроинструмента должен выполняться квалифицированным персоналом с использованием только оригинальных запасных частей.

гарантирует безопасность его использования. b) Никогда не обслуживайте поврежденные аккумуляторы. Обслуживание аккумуляторных батарей должно выполняться только производителем или авторизованными поставщиками сервисных услуг. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ШУРУПОВЕРТОМ

1. Перед использованием правильно

закрепите инструмент. Этот инструмент создает высокий крутящий момент. Если инструмент не закрепить надлежащим образом, может произойти потеря контроля, что приведет к травмам. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ДЛЯ АККУМУЛЯТОРНОЙ БАТАРЕИ a) Не допускается разбирать, вскрывать, измельчать элементы питания и аккумуляторную батарею. b) Не допускается накоротко замыкать элементы питания или аккумулятор. Не допускаетсябеспорядочно хранить элементы питания или аккумулятор в коробке или ящике, где они могут замкнуть друг друга или могут быть замкнуты другими металлическими предметами.78

Если аккумуляторная батарея не используется, держите ее подальше от металлических предметов, таких как зажимы, монеты, гвозди, винты и прочие металлические предметы небольшого размера, которые могут соединить клеммы друг с другом. Короткое замыкание клемм батареи может стать причиной ожогов или пожара. c) Не допускается подвергать аккумуляторную батарею воздействию высоких температур или пламени. Избегайте хранения аккумуляторной батареи в местах, подверженных воздействию прямого солнечного света. d) Не допускается подвергать аккумуляторную батарею механическим

e) В случае протечки аккумуляторной батареи, не допускайте контакта электролита с кожей или глазами. В случае такого контакта необходимо промыть пораженный участок обильным количеством воды и обратиться за медицинской помощью. f) Аккумуляторную батарею необходимо содержать в чистоте и сухости. g) В случае загрязнения контактов аккумуляторной батареи их необходимо протереть чистой сухой тканью. h) Аккумуляторную батарею необходимо заряжать перед использованием. Всегда следуйте данной инструкции и используйте правильный порядок зарядки.

i) Не допускается оставлять аккумулятор

на зарядном устройстве, если он не используется. j) После продолжительного хранения может потребоваться несколько раз зарядить и разрядить аккумуляторную батарею для достижения максимальной эффективности ее работы. k) Используйте только зарядные устройства, указанные Kress. Не допускается использовать какие-либо зарядные устройства, за исключением специально предназначенных для данного оборудования. l) Не допускается использовать какие- либо аккумуляторные батареи, не предназначенные для использования с данным оборудованием. m) Храните аккумуляторную батарею в местах, недоступных для детей. n) Следует сохранить оригинальную документацию на изделие для будущего использования. o) По возможности извлекайте аккумуляторную батарею из изделия, если она не используется. p) Утилизируйте аккумуляторную батарею должным образом. q) Не используйте аккумуляторы сторонних производителей r) Берегите аккумулятор от воздействия СВЧ- излучения и высокого давления.79

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ Для сокращения риска травмы пользователь должен прочитать руководство по эксплуатации инструмента Предостережение осите защиту органов зрения Носите защиту органов слуха Носите пылезащитную маску Запрещается сжигать При неправильной утилизации батареи могут попасть в водный цикл, что может быть опасным для экосистемы. Не выбрасывайте использованные батареи в несортированные бытовые отходы. Li-Ion Литий-ионный аккумулятор Этот продукт был отмечен символом, связанным с «раздельным сбором» для всех батарейных блоков и батареи. Затем он утилизируется или раскреплен, чтобы уменьшить воздействие на окружающую среду. Батарейный блок могут быть вредны для окружающей среды и здоровья человека, поскольку они содержат вредные вещества. Отходы электрооборудования нельзя утилизировать вместе с бытовыми отходами. Пожалуйста, перерабатывайте там, где существуют объекты. Обратитесь к местным властям или продавцу за советом по утилизации.80

УПРАВЛЕНИЕ ПРЯМЫМ, РЕВЕРСНЫМ ВРАЩЕНИЕМ И БЛОКИРОВКОЙ

2. РУКОЯТКА С МЯГКИМ ПОКРЫТИЕМ

КНОПКА ИЗВЛЕЧЕНИЯ И ФИКСАЦИИ АККУМУЛЯТОРА

ПЕРЕКЛЮЧАТЕЛЬ ВКЛЮЧЕНИЯ/ ВЫКЛЮЧЕНИЯ С РЕГУЛЯТОРОМ

6. СВЕТОДИОДНАЯ ПОДСВЕТКА

7. ВТУЛКА ЗАЖИМНОГО ПАТРОНА

8. ЭЛЕКТРОННЫЙ РЕГУЛЯТОР СКОРОСТИ

9. ИНДИКАТОР ВКЛЮЧЕНИЯ

*Не все показанные или описанные аксессуары включены в стандартную

ТЕХНИЧЕСКИЕ ДАННЫЕ KUB50.2 Номинальное напряжение 12V Makc** Скорость без нагрузки 0-3300/мин Скорость ударного воздействия 0-1600/0-3500/0- 4000уд/мин Максимальный крутящий момент 140Нм Максимальный диаметр насадок, вставляемых в патрон 6.35мм Вес инструмента 0.88кг **Напряжение измерено без рабочей нагрузки. Первоначальное напряжение аккумулятора достигает максимум 12 В. Номинальное напряжение составляет

ИНФОРМАЦИЯ О ШУМЕ Измеренное звуковое давление L

= 78,0dB(A) Измеренная мощность шума L

ИНФОРМАЦИЯ О ВИБРАЦИИ Суммарные значения вибрации (трехкомпонентная векторная сумма), определенные согласно EN 62841 Значение вибрационного

= 4,728m/s² Неопределенность K = 1,5m/s² Заявленное общее значение вибрации и заявленное значение шума были измерены в соответствии со стандартным методом испытаний и могут использоваться для сравнения одного инструмента с другим. Заявленное общее значение вибрации и заявленное значение уровня шума также могут использоваться для предварительной оценки воздействия. ПРЕДОСТЕРЕЖЕНИЕ! Значение вибрации при фактическом использовании электроинструмента может отличаться от заявленного значения в зависимости от способов использования инструмента: Вариантов его применения и обрезаемых или шлифуемых материалов. Исправности инструмента и его правильного технического обслуживания. Использования соответствующих аксессуаров и состояния всех режущих поверхностей и остроты их кромок. Плотности захвата на рукоятках и использования каких- либо антивибрационных аксессуаров. Использования инструмента в соответствии с его предназначением и этими инструкциями. Этот инструмент может вызвать тремор рук, если его использование не будет регулироваться должным образом. ПРЕДОСТЕРЕЖЕНИЕ! Для обеспечения максимальной точности при оценке уровня воздействия в реальных условиях использования должны также учитываться все аспекты рабочего цикла, такие как периоды времени, когда инструмент выключен, а также работает на холостом ходу и не выполняет фактическую работу. Это может значительно снизить уровень воздействия на оператора за весь рабочий период, позволяя минимизировать опасность воздействия вибрации и шума. Всегда используйте заточенные лезвия, сверла и резцы. Обслуживайте этот инструмент в соответствии с данными инструкциями и хорошо смазывайте (при необходимости). Если инструмент используется регулярно, приобретите антивибрационные аксессуары. Планируйте свой график работы, чтобы разбить использование инструментов с высокой вибрацией на несколько дней.

KUB50.2 2.0AhАккумулят-орная батарея(KPB1202)

Зарядное устройство (KCH1202)

Мы рекомендуем вам приобрести аксессуары в том же магазине, где вам продали инструмент. Для получения дополнительной информации см. упаковку. Сотрудники магазина смогут помочь вам и дать ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ ПРИМЕЧАНИЕ: Перед использованием инструмента внимательно прочитайте инструкцию. ПРЕДУСМОТРЕННОЕ ИСПОЛЬЗОВАНИЕ Этот инструмент предназначен для затяжки и выкручивания болтов, гаек и различных резьбовых крепежных элементов. ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ A) ЗАРЯДКА АККУМУЛЯТОРА Зарядное устройство аккумулятора из комплекта поставки соответствует установленному в инструмент литий-ионному аккумулятору. Не применяйте другие зарядные устройства. Литий-ионный аккумулятор защищен от глубокой

При разрядке аккумулятора защитная цепь выключает инструмент: зажимной патрон больше не вращается. При высокой окружающей температуре или в результате интенсивного использования аккумулятор сильно нагревается и блокирует зарядку. Дайте аккумулятору охладиться перед зарядкой. B) СНЯТИЕ ИЛИ УСТАНОВКА АККУМУЛЯТОРА (СМ. A) Нажмите кнопку разблокировки аккумулятора и извлеките аккумулятор (4) из инструмента. После зарядки установите аккумулятор в инструмент Для установки достаточно слегка прижать аккумулятор. ЭКСПЛУАТАЦИЯ

1. УСТАНОВКА И СНЯТИЕ БИТЫ И ПАТРОНА

ДЛЯ УСТАНОВКИ БИТ: A). При установке биты потяните патрон в направлении стрелки и вставьте биту до упора в нижнюю часть патрона. Затем отпустите патрон, чтобы зафиксировать биту. (см. рис. В). B). При установке биты потяните патрон в направлении стрелки и вставьте держатель биты и биту до упора в нижнюю часть патрона. Затем отпустите патрон, чтобы зафиксировать биту. (См. рис. C) Примечание. Используйте только биты с указанными на рисунке хвостовиками Для инструментов с глубоким отверстием под

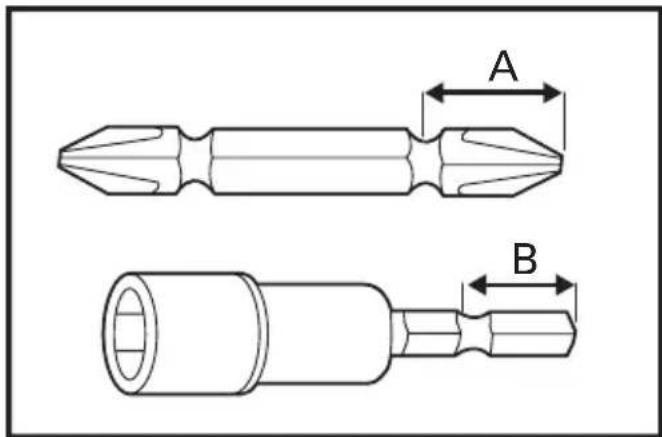

A=17мм B=14мм При использовании бит данного типа следуйте инструкции по установке, показанной на рис. B. A=12мм B=9мм При использовании бит данного типа следуйте инструкции по установке, показанной на рис. C. Примечание. Требуется держатель биты.83

Извлечение биты: При извлечении биты потяните патрон в направлении стрелки, показанной на рис. B/C, и извлеките биту.

2. БЛОКИРОВКА ПЕРЕКЛЮЧАТЕЛЯ

Для переключателя блокировки используется абсолютно новая электромагнитная технология вращения, которая является более надежной по сравнению с механической блокировкой. Питание инструмента полностью отключается, когда рычаг переключения находится в среднем положении, и инструмент невозможно включить даже с помощью принудительного нажатия кнопки; эта функция помогает предотвратить случайный запуск инструмента, когда он не используется.

Для сверления и затяжки используйте прямое вращение, обозначенное “ ” (переместите рычаг влево). Для выкручивания или извлечения застрявшего сверла используйте реверсивное вращение с маркировкой “ ”(переместите рычаг вправо). Внимание! Запрещается изменять направление вращения при вращающемся патроне, дождитесь его

4. СВЕТОДИОДНАЯ ПОДСВЕТКА (6)

Чтобы включить подсветку, просто нажмите на переключатель включения/выключения (5). При отпускании переключателя включения/выключения подсветка выключается. Светодиодная подсветка улучшает видимость и отлично подходит для работы в условиях недостаточного освещения. Мигает при низком уровне заряда.

5. РУЧКА ЭЛЕКТРОННОГО РЕГУЛЯТОРА

Изменить скорость во время работы инструмента невозможно, если ручка электронного регулятора скорости заблокирована. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ В электроинструменте отсутствуют детали, подлежащие обслуживанию пользователем. Никогда не используйте воду или химические чистящие средства для чистки электроинструмента. Протирайте его сухой тканью. Всегда храните электроинструмент в сухом месте. Содержите в чистоте вентиляционные отверстия двигателя.84

ДЛЯ АККУМУЛЯТОРНЫХ ИНСТРУМЕНТОВ Диапазон температур окружающей среды для использования и хранения инструмента и аккумулятора

Рекомендуемый диапазон температур окружающей среды для системы зарядки во время зарядки - 0

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ Отходы электрооборудования нельзя утилизировать вместе с бытовыми отходами. Пожалуйста, перерабатывайте там, где существуют объекты. Обратитесь к местным властям или продавцу за советом по утилизации. ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Заявляем о нашему продукте Описание Батарейная дрель Тип KUB50.2 (B50- категория оборудования, к которой относятся шуруповерты) Функция Затяжка и выкручивание винтов и

Соответствует следующим директивам: 2006/42/EC 2011/65/EU&(EU)2015/863 2014/30/EU Стандарты соответствуют EN 55014-1 EN 55014-2 EN 62841-1 EN 62841-2-2 Лицо, уполномоченное составлять технический файл, Название Marcel Filz Адрес Positec Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/03/11 Allen Ding Заместитель главного инженера по тестированию и сертификации Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China85
