INSTRUKCJA OBSŁUGI KUB50.2 KRESS

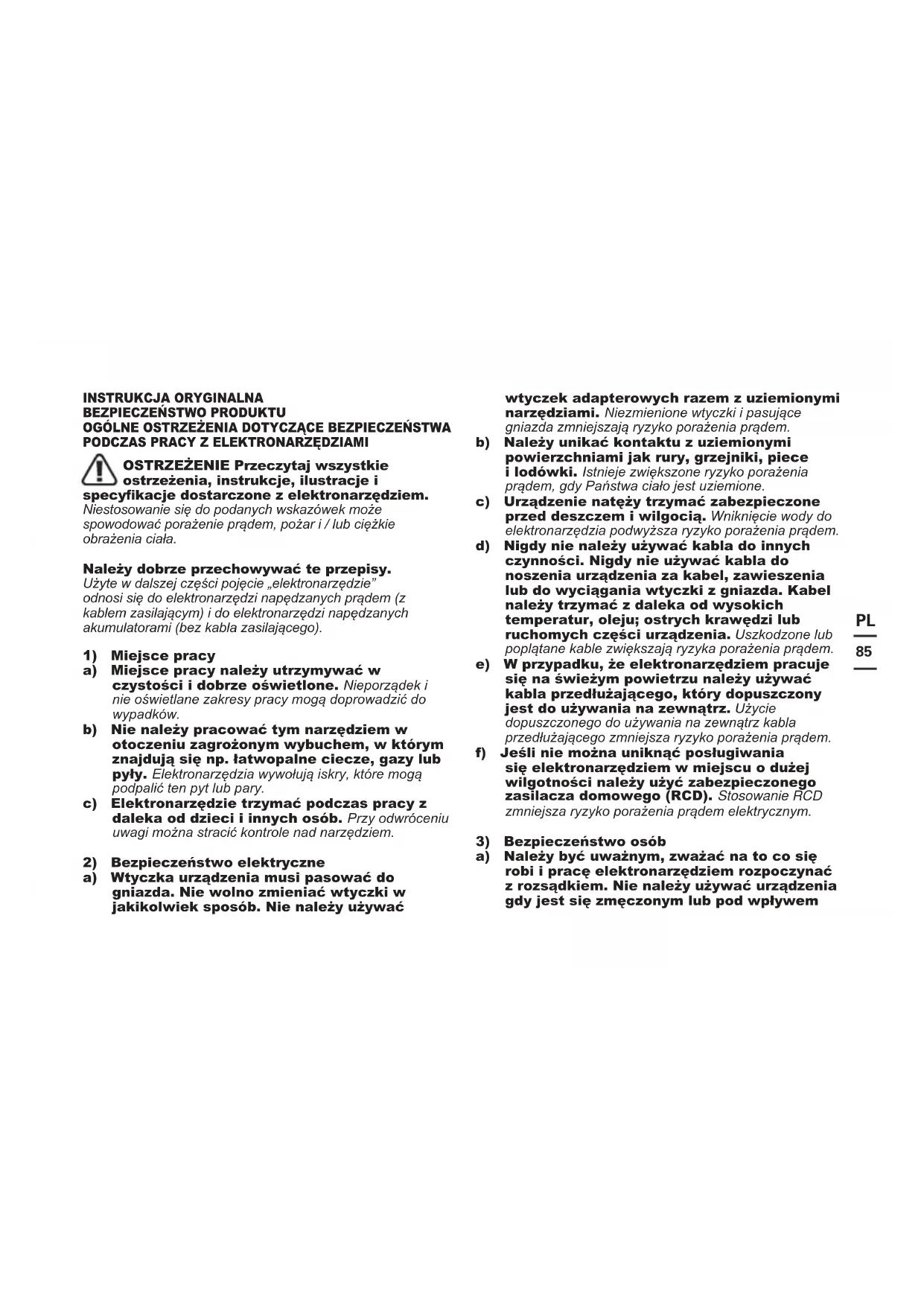

OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia, instrukcje, ilustracje i specykacje dostarczone z elektronarzędziem. Niestosowanie się do podanych wskazówek może spowodować porażenie prądem, pożar i / lub ciężkie obrażenia ciała. Należy dobrze przechowywać te przepisy. Użyte w dalszej części pojęcie „elektronarzędzie” odnosi się do elektronarzędzi napędzanych prądem (z kablem zasilającym) i do elektronarzędzi napędzanych akumulatorami (bez kabla zasilającego).

a) Miejsce pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek i nie oświetlane zakresy pracy mogą doprowadzić do wypadków. b) Nie należy pracować tym narzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wywołują iskry, które mogą podpalić ten pyt lub pary. c) Elektronarzędzie trzymać podczas pracy z daleka od dzieci i innych osób. Przy odwróceniu uwagi można stracić kontrole nad narzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka urządzenia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie należy używać wtyczek adapterowych razem z uziemionymi narzędziami. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. b) Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, gdy Państwa ciało jest uziemione. c) Urządzenie natęży trzymać zabezpieczone przed deszczem i wilgocią. Wniknięcie wody do elektronarzędzia podwyższa ryzyko porażenia prądem. d) Nigdy nie należy używać kabla do innych czynności. Nigdy nie używać kabla do noszenia urządzenia za kabel, zawieszenia lub do wyciągania wtyczki z gniazda. Kabel należy trzymać z daleka od wysokich temperatur, oleju; ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub poplątane kable zwiększają ryzyka porażenia prądem. e) W przypadku, że elektronarzędziem pracuje się na świeżym powietrzu należy używać kabla przedłużającego, który dopuszczony jest do używania na zewnątrz. Użycie dopuszczonego do używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem. f) Jeśli nie można uniknąć posługiwania się elektronarzędziem w miejscu o dużej wilgotności należy użyć zabezpieczonego zasilacza domowego (RCD). Stosowanie RCD zmniejsza ryzyko porażenia prądem elektrycznym.

3) Bezpieczeństwo osób

a) Należy być uważnym, zważać na to co się robi i pracę elektronarzędziem rozpoczynać z rozsądkiem. Nie należy używać urządzenia gdy jest się zmęczonym lub pod wpływem86

narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych obrażeń ciała. b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i użycia elektronarzędzia zmniejsza ryzyko obrażeń ciała. c) Należy zapobiec przypadkowemu uruchomieniu. Przed podłączeniem do sieci zasilającej i/lub zestawu baterii, podniesieniem urządzenia i przenoszeniem urządzenia należy sprawdzić, czy przełącznik znajduje się w pozycji wyłączenia. W przypadku, że przy noszeniu urządzenia trzyma się palec na włączniku/wyłączniku lub włączone urządzenie podłączone zostanie do prądu, to może to doprowadzić do wypadków. d) Zanim urządzenie zostanie włączone należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała. e) Nie należy przeceniać swoich możliwości. Należy dbać o bezpieczną pozycję pracy i zawsze utrzymywać równowagę. Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach. f) Należy nosić odpowiednie ubranie. Nie natęży nosić luźnego ubrania lub biżuterii. Wystrzegaj się kontaktu włosów, części odzieży lub rękawic ochronnych z ruchomymi częściami urządzenia. g) W przypadku, że możliwe jest zamontowanie urządzeń odsysających lub podchwytujących należy upewnić się, czy są one właściwie podłączone i prawidłowo użyte. Użycie tych urządzeń zmniejsza zagrożenie spowodowane pyłami. h) Częste używanie urządzenia i rutyna może osłabić twoją uwagę i być przyczyną niedotrzymywania zasad bezpieczeństwa. Nieuważne działanie może spowodować poważne szkody w ułamku sekundy.

4) Staranne obcowanie oraz użycie

elektronarzędzi a) Nie należy przeciążać urządzenia. Do pracy używać należy elektronarzędzia, które jest do tego przewidziane. Odpowiednim narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie sprawności. b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione. c) Przed przystąpieniem do wykonywania jakichkolwiek regulacji, ustawień wymiany osprzętu lub składowania urządzenia należy odłączyć wtyczkę od źródła zasilania i/ lub wyjąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia. d) Nie używane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie należy dać narzędzia do użytku osobom, które jego nie znają lub nie przeczytały tych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne.87

e) Dotrzymuj regularnego wykonywani konserwacji urządzenia i osprzętu. Należy kontrolować, czy ruchome części urządzenia funkcjonują bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi. f) Narzędzia tnące należy utrzymywać ostre i czyste. Starannie pielęgnowane narzędzia tnące z ostrymi krawędziami tnącymi zablokowują się rzadziej i łatwiej się je prowadzi. g) Elektronarzędzia, osprzęt, narzędzia itd. należy używać odpowiednio do tych przepisów i tak, jak jest to przewidziane dla tego specjalnego typu urządzenia. Uwzględnić należy przy tym warunki pracy i czynność do wykonania. Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji. h) Uchwyty oraz powierzchnie elementów obsługi urządzenia utrzymywać suche, czyste, bez oleju i smaru. Śliskie uchwyty oraz inne powierzchnie stanowią przeszkodę w bezpiecznej obsłudze i kontroli nad narzędziem w nieoczekiwanych sytuacjach.

5) Staranne użytkowanie elektronarzędzi

napędzanych akumulatorami a) Akumulatory należy ładować tylko w ładowarkach, które poleci) producent. Dla ładowarki, która nadaje się do ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory. b) Do elektronarzędzi należy używać jedynie przewidzianych do tego akumulatorów. Użycie innych akumulatorów może doprowadzić do obrażeń ciała i niebezpieczeństwa pożaru. c) Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar. d) Przy niewłaściwym użyciu możliwe jest wydostanie się cieczy z akumulatora. Należy unikać kontaktu z nią. Przy przypadkowym kontakcie spłukać wodą. W przypadku, że ciecz dostała się do oczu należy dodatkowo skonsultować się z lekarzem. Ciecz akumulatorowa może doprowadzić do podrażnienia skóry lub oparzeń, e) Zabrania się używania uszkodzonego lub zmodykowanego akumulatorka lub urządzenia. Uszkodzone lub zmodykowane akumulatorki mogą działać w nieoczekiwany sposób wywołując pożar, eksplozję lub zagrożenie zranienia osób. f) Zabrania się wystawiania akumulatorka lub urządzenia na działanie ognia lub podwyższonej temperatury. Działanie ognia lub temperatury przekraczającej 130 °C może spowodować eksplozję. g) Kierować się instrukcjami dotyczącymi sposobu ładowania, nie wystawiać88

akumulatorka na działanie temperatury poza zakresem podanym w instrukcji obsługi. Niewłaściwy sposób ładowania akumulatorka lub działanie temperatury poza zakresem podanym w instrukcji, może być przyczyną uszkodzenia akumulatorka lub nastanie podwyższonego ryzyka wybuchu pożaru.

a) Naprawę urządzenia należy zlecić jedynie kwalikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane. b) Zabrania się dokonywania naprawy uszkodzonego akumulatorka. Naprawę akumulatorka może wykonywać wyłącznie producent lub autoryzowany punkt serwisowy.

OSTRZEŻENIE DOTYCZĄCE BEZPIECZEŃSTWA

1. Dobrze podeprzyj narzędzie przed użyciem.

Wytwarza ono duży wyjściowy moment siły i bez prawidłowego podparcia podczas pracy może nastąpić utrata kontroli i obrażenia osobiste.

a) Nie demontuj, nie otwieraj lub nie niszcz ogniw pomocniczych lub modułu akumulatora. b) Nie zwieraj ogniwa lub modułu akumulatora. Nie przechowuj ogniw lub modułu akumulatora w sposób bezładny w pudle lub szuadzie, gdzie mogą się wzajemnie zewrzeć lub ulec zwarciu przez inne metalowe przedmioty. Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar. c) Nie narażaj ogniw lub modułu akumulatora na działanie ciepła lub ognia. Unikaj składowania w miejscach pod bezpośrednim działaniem światła słonecznego. d) Nie narażaj ogniw lub modułu akumulatora na uderzenia mechaniczne. e) W razie wycieku z ogniwa, nie dopuść, aby płyn zetknął się ze skórą lub dostał się do oczu. Jeśli już nastąpił kontakt z płynem, przemyj skażoną powierzchnię dużą ilością wody i zwróć się o pomoc medyczną. f) Utrzymuj ogniwa i moduł akumulatora w czystości i w stanie suchym. g) Jeśli zaciski ogniwa lub akumulatora zostały zanieczyszczone, oczyść je czystą i suchą szmatką. h) Ogniwa pomocnicze i moduł akumulatora należy przed użyciem naładować. Zawsze używaj właściwej ładowarki i przestrzegaj instrukcji ładowania zawartej w instrukcji obsługi dostarczonej przez producenta urządzenia.

i) Nie pozostawiaj modułu akumulatora na

długie ładowanie, jeśli go nie używasz.89

j) Po dłuższym okresie składowania może być niezbędne kilkukrotne naładowanie i rozładowanie ogniw lub modułu akumulatora, aby uzyskać optymalną wydajność. k) Do ładowania używaj tylko ładowarki określonej przez producenta. Nie należy używać ładowarek innych niż te, które są przeznaczone do użytku z tym narzędziem. Ładowarki do jednego rodzaju zestawu akumulatorów mogą stanowić zagrożenie pożarowe, gdy są używane z innym zestawem akumulatorów. l) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem. m) Trzymaj ogniwa i moduł akumulatora poza zasięgiem dzieci. n) Zachowaj oryginalne instrukcje produktu do wglądu. o) Kiedy to możliwe, wyjmuj moduł akumulatora, jeśli urządzenia się nie używa. p) Zużyte ogniwa i akumulatory utylizuj zgodnie z zasadami gospodarki odpadami. q) Nie używaj w urządzeniu ogniw różnych producentów, pojemności i wymiarów. r) Chroń baterię przed mikrofalami i wysokim ciśnieniem. SYMBOLE Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń, użytkownik powinien przeczytać podręcznik z instrukcjami Ostrzeżenie Używać ochrony wzroku Używać ochrony słuchu Używać maski przeciwpyłowej Nie wrzucać do ognia W przypadku niewłaściwej obsługi bateria może przedostać się do obiegu wody i spowodować uszkodzenie ekosystemu. Nie wyrzucaj zużytych baterii jako nieposortowanych odpadów komunalnych.90

Odpady wyrobów elektrycznych nie powin- ny być wyrzucane razem z odpadami gos- podarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego. Li-Ion Akumulator litowo-jonowy, który został oznaczony symbolami związanymi z “oddzielną zbiórką” wszystkich zestawów akumulatorów i akumulatorów. Następnie jest poddawany recyklingowi lub usuwany, aby zmniejszyć wpływ na środowisko. Akumulatory mogą być szkodliwe dla środowiska i zdrowia ludzkiego, ponieważ zawierają szkodliwe substancje.

PRZEŁĄCZNIK WŁ./WYŁ. Z REGULACJĄ

• Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo. DANE TECHNICZNE KUB50.2 Napięcie znamionowe 12V Max** Prędkość znamionowa bez obciążenia 0-3300/min Częstotliwość udarów bez obciążenia 0-1600/0-3500/0- 4000bpm Maksymalny moment obrotowy 140Nm Pojemnność uchwytu 6.35mm Masa maszyny 0.88kg ** Napięcie mierzone bez obciążenia. Początkowe napięcie akumulatora osiąga maksymalną wartość 12V. Napięcie nominalne wynosi 10.8V.91

DANE DOTYCZĄCE HAŁASU I WIBRACJI Ważone ciśnienie akustyczne L

= 78,0dB(A) Ważona moc akustyczna L

3dB(A) Używać ochrony słuchu.

INFORMACJE DOTYCZĄCE DRGAŃ

Łączna wartość drgań (suma wektora triax) określona według normy EN 62841: Wartość przenoszenia wibracji value

= 4,728m/s² Niepewność K = 1,5m/s² Deklarowana wartość całkowita drgań oraz deklarowanych wartości emisji hałasu zostały zmierzone zgodnie ze standardową metodą wykonywania badań i mogą być stosowane do porównywania właściwości różnych urządzeń. Deklarowana wartość całkowita drgań i zadeklarowana wartość emisji hałasu może być zastosowana również do wstępnej oceny zagrożenia. OSTRZEŻENIE: Wibracje oraz emisja hałasu podczas rzeczywistego użytkowania elektronarzędzia może się różnić od podanej wartości, w zależności od sposobu używania urządzenia, przede wszystkim od typu obrabianego materiału i możliwości korzystania z urządzenia: Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony. Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane. Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie. Czy zastosowano elementy poprawiające przyleganie uchwytów oraz elementy do wyeliminowania wszelkich drgań i hałasu urządzenia. Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji. Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk. OSTRZEŻENIE: W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas bezczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy. Pomaga zminimalizować ryzyko występowania drgań i podwyższonego poziomu hałasu. Należy ZAWSZE używać ostrych dłut, wierteł i ostrzy. Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach). Jeżeli urządzenie będzie stosowane regularnie zaleca się wyposażyć urządzenie w wyposażenie eliminujące wibracje i hałas. Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.92

Element końcówki wkrętakowej

Zalecamy zakup akcesoriów w sklepie, w którym sprzedawane są narzędzia. Aby uzyskać więcej informacji, zobacz pakiet akcesoriów. Personel sklepu może ci pomóc i doradzić.

UWAGA: Przed użyciem narzędzia przeczytać uważnie instrukcję obsługi. Zastosowanie To narzędzie jest przeznaczone do mocowania i luzowania śrub, nakrętek i różnych łączników gwintowanych. PRZED URUCHOMIENIEM

A) ŁADOWANIE AKUMULATORA

Dostarczona ładowarka jest dopasowana do akumulatora litowo-jonowego zainstalowanego w maszynie. Nie używaj innej ładowarki akumulatorów. Akumulator litowo-jonowy jest zabezpieczony przed głębokim rozładowaniem. Gdy akumulator jest rozładowany, maszyna jest wyłączana za pomocą obwodu ochronnego: Uchwyt już się nie obraca. W otoczeniu gorącym lub po intensywnym użyciu pakiet akumulatora może być zbyt gorący, by pozwalać na ładowanie. Pozostaw akumulator do wystygnięcia przed ponownym ładowaniem.

B)ABY WYJĄĆ LUB ZAINSTALOWAĆ PAKIET

AKUMULATORÓW (PATRZ A) Nacisnąć przycisk zwalniający i wysunąć pakiet akumulatorów (4) z narzędzia. Po naładowaniu wsunąć go z powrotem do narzędzia. Wystarczy proste pchnięcie i lekki docisk. OPERACJA

A). Instalując końcówkę wkrętakową, pociągnij gniazdo w kierunku strzałki i włóż końcówkę aż do dna gniazda. Następnie zwolnij gniazdo, aby zablokować końcówkę wkrętakową. (Patrz Rys. B) B). Instalując końcówkę wkrętakową, pociągnij gniazdo w kierunku strzałki i włóż element końcówki wkrętakowej i końcówkę aż do dna gniazda. Następnie zwolnij gniazdo, aby zablokować końcówkę wkrętakową. (Patrz Rys. C) Uwaga: Stosuj tylko końcówki wkrętakowe z przedstawionymi wkładkami. Dla narzędzi z głębokim otworem na końcówki wkrętakowe A=17мм B=14мм Stosując ten typ końcówek wkrętakowych przestrzegaj kroków instalacyjnych przedstawionych na Rys. B.93

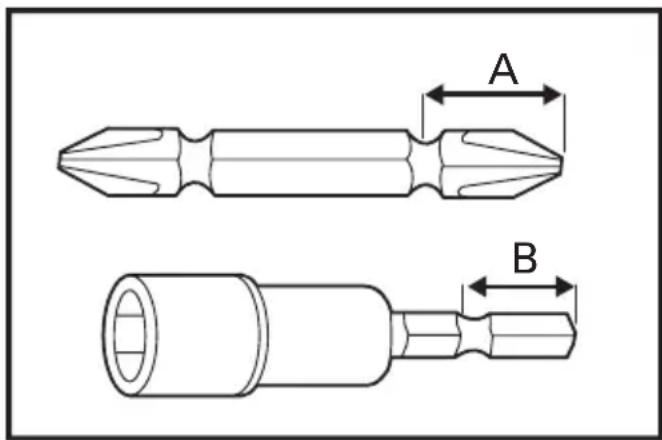

A=12мм B=9мм Stosując ten typ końcówek wkrętakowych, przestrzegaj kroków instalacyjnych przedstawionych na Rys. C. Uwaga: Element końcówki wkrętakowej nie jest wymagany.

Aby wyjąć końcówki: Wyjmując końcówkę wkrętakową, pociągnij gniazdo w kierunku strzałki jak na Rys. B/C i wyciągnij końcówkę.

2. BLOKADA PRZEŁĄCZNIKA

Do blokady przełącznika zastosowano całkowicie nową, elektromagnetyczną technikę kierunkową, co jest bardziej niezawodne niż kierunkowa konstrukcja mechaniczna, zasilanie urządzenia jest całkowicie odcinane, gdy dźwignia przełącznika jest w pozycji środkowej, zaś urządzenie nie uruchomi się, gdy naciśnie się przycisk na siłę. Ta funkcja jest pomocna dla zapobiegania przypadkowemu uruchomieniu urządzenia, gdy nie jest ono używane.

Do wiercenia i wkręcania śrub stosuj obrót w przód oznaczony “ ” (dźwignia w lewo). Stosuj tylko obrót wstecz oznaczony “ ” (dźwignia w prawo), aby usuwać śruby lub uwalniać zakleszczoną końcówkę. Ostrzeżenie: Nigdy nie zmieniaj kierunku obrotów, gdy uchwyt się obraca, poczekaj, aż się zatrzyma.

Aby włączyć lampkę, wystarczy nacisnąć przełącznik wł./ wył. (5). Po zwolnieniu przełącznika wł./wył. lampka zgaśnie. Lampka LED zwiększa widoczność - doskonale sprawdza się w ciemnych lub zamkniętych miejscach. Będzie migać, gdy moc będzie spadać.

Prędkości nie można regulować podczas pracy urządzenia, jeżeli pokrętło elektronicznej regulacji prędkości jest zablokowane. KONSERWACJA Narzędzie to nie wymaga żadnego dodatkowego smarowania czy konserwacji. W narzędziu nie ma żadnych części, które wymagałyby serwisowania przez użytkownika. Nigdy nie należy używać wody czy środków czyszczących do czyszczenia narzędzia z napędem. Czyścić suchą szmatką. Zawsze należy przechowywać narzędzie w suchym miejscu. Utrzymywać94

w czystości otwory wentylacyjne silnika. Utrzymywać wszystkie urządzenia sterujące w czystości. W otworach wentylacyjnych mogą pojawiać się iskry, jest to normalne i nie spowoduje uszkodzenia narzędzia.

ZALECENIA DLA NARZĘDZI

AKUMULATOROWYCH Zakres temperatury roboczej i przechowywania narzędzi oraz akumulatora wynosi 0℃-45℃. Zalecany zakres temperatury ładowania dla układu ładowania wynosi 0℃-40℃. OCHRONA ŚRODOWISKA Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

DEKLARACJA ZGODNOŚCI

My, POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany deklarujemy, że produkt, Opis Wiertarka zasilana akumulatorem Typ KUB50.2 (B50- oznaczenie maszyny, przedstawiciel wkrętarki) Funkcja Dokręcanie i odkręcanie śrub, nakrętek jest zgodny z następującymi dyrektywami, 2006/42/EC 2011/65/EU&(EU)2015/863 2014/30/EU Normy są zgodne z EN 55014-1 EN 55014-2 EN 62841-1 EN 62841-2-2 Osoba upoważniona do kompilacji pliku technicznego, Nazwa Marcel Filz Adres Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/03/11 Allen Ding Zastępca głównego inżyniera, testowanie i certykacja Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. ChinaCopyright © 2022, Positec. All Rights Reserved. AR01615902
