| Marka | Kress |
| Model | KUB61.91 |
| Typ produktu | Akumulatorowa wkrętarka udarowa |
| Napięcie znamionowe | 20 V max (18 V nominalne) |
| Typ akumulatora | Li-Ion (model KAB21) |
| Ładowarka | Model KAC21 |
| Prędkość obrotowa biegu jałowego (4 biegi) | 0-1200 / 0-2100 / 0-2800 / 0-3600 obr/min |
| Nominalna częstotliwość udarów | 0-1500 / 0-2800 / 0-3400 / 0-4200 udarów/min |
| Rozmiar uchwytu | 1/4" Hex (6,35 mm) |
| Waga | 1 kg |
| Poziom ciśnienia akustycznego (LpA) | 80,4 dB(A) |
| Poziom mocy akustycznej (LwA) | 91,4 dB(A) |
| Drgania (wartość całkowita) | 4,337 m/s² (niepewność 1,5 m/s²) |
| Tryby pracy | Drewno, Cienki metal, Gruby metal, Automatyczne zatrzymanie |
| Funkcje | Oświetlenie LED, przełącznik kierunku, 4 biegi, regulacja elektroniczna |
| Zasilanie | Akumulator 20 V |
| Akcesoria w zestawie | Uchwyt na końcówki, haczyk, końcówka wkrętarska 50 mm |
| Konserwacja | Czyścić suchą szmatką; nie używać wody ani środków chemicznych. Utrzymywać szczeliny wentylacyjne w czystości. |
| Bezpieczeństwo | Zaleca się stosowanie ochrony słuchu, okularów ochronnych i maski przeciwpyłowej. |
| Temperatura pracy | 0°C do 45°C (narzędzie i akumulator) |
Często zadawane pytania - KUB61.91 KRESS
Pytania użytkowników dotyczące KUB61.91 KRESS
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wkrętarka w formacie PDF za darmo! Znajdź swoją instrukcję KUB61.91 - KRESS i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. KUB61.91 marki KRESS.

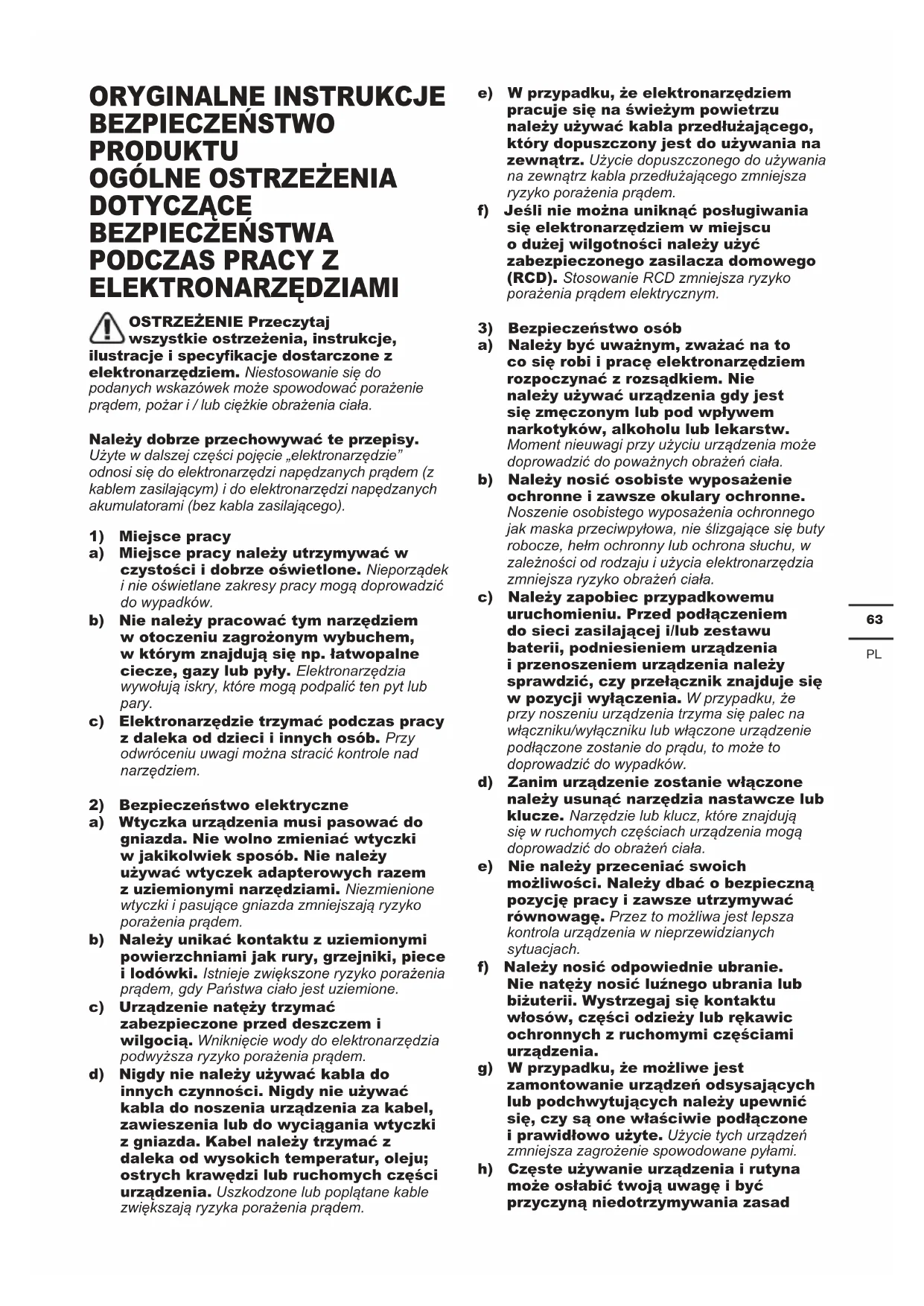

INSTRUKCJA OBSŁUGI KUB61.91 KRESS
OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia, instrukcje, ilustracje i specyfikacje dostarczone z elektronarzędziem. Niestosowanie się do podanych wskazówek może spowodować porażenie prądem, pożar i / lub ciężkie obrażenia ciała.
Należy dobrze przechowywać te przepisy. Użyte w dalszej części pojęcie „elektronarzędzie” odnosi się do elektronarzędzi napędzanych prądem (z kablem zasilającym) i do elektronarzędzi napędzanych akumulatorami (bez kabla zasilającego).
1) Miejsce pracy
a) Miejsce pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek i nie oświetlane zakresy pracy mogą doprowadzić do wypadków.
b) Nie należy pracować tym narzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wywołują iskry, które mogą podpalić ten pyt lub pary.
c) Elektronarzędzie trzymać podczas pracy z daleka od dzieci i innych osób. Przy odwróceniu uwagi można stracić kontrole nad narzędziem.
2) Bezpieczeństwo elektryczne
a) Wtyczka urządzenia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie należy używać wtyczek adapterowych razem z uziemionymi narzędziami. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, gdy Państwa ciało jest uziemione.
c) Urządzenie natęży trzymać zabezpieczone przed deszczem i wilgocią. Wniknięcie wody do elektronarzędzia podwyższa ryzyko porażenia prądem.
d) Nigdy nie należy używać kabla do innych czynności. Nigdy nie używać kabla do noszenia urządzenia za kabel, zawieszenia lub do wyciągania wtyczki z gniazda. Kabel należy trzymać z daleka od wysokich temperatur, oleju; ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub poplątane kable zwiększają ryzyka porażenia prądem.
e) W przypadku, że elektronarzędziem pracuje się na świeżym powietrzu należy używać kabla przedłużającego, który dopuszczony jest do używania na zewnątrz. Użycie dopuszczonego do używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem.
f) Jeśli nie można uniknąć posługiwania się elektronarzędziem w miejscu o dużej wilgotności należy użyć zabezpieczonego zasilacza domowego (RCD). Stosowanie RCD zmniejsza ryzyko porażenia prądem elektrycznym.
3) Bezpieczeństwo osób
a) Należy być uważnym, zważać na to co się robi i pracę elektronarzędziem rozpoczynać z rozsądkiem. Nie należy używać urządzenia gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw.
Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych obrażeń ciała.
b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne.
Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i użycia elektronarzędzia zmniejsza ryzyko obrażeń ciała.
c) Należy zapobiec przypadkowemu uruchomieniu. Przed podłączeniem do sieci zasilającej i/lub zestawu baterii, podniesieniem urządzenia i przenoszeniem urządzenia należy sprawdzić, czy przełącznik znajduje się w pozycji wyłączenia. W przypadku, że przy noszeniu urządzenia trzyma się palec na włączniku/wyłączniku lub włączone urządzenie podłączone zostanie do prądu, to może to doprowadzić do wypadków.
d) Zanim urządzenie zostanie włączone należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.
e) Nie należy przeceniać swoich możliwości. Należy dbać o bezpieczną pozycję pracy i zawsze utrzymywać równowagę. Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach.
f) Należy nosić odpowiednie ubranie. Nie natęży nosić luźnego ubrania lub biżuterii. Wystrzegaj się kontaktu włosów, części odzieży lub rękawic ochronnych z ruchomymi częściami urządzenia.
g) W przypadku, że możliwe jest zamontowanie urządzeń odsysających lub podchwytujących należy upewnić się, czy są one właściwie podłączone i prawidłowo użyte. Użycie tych urządzeń zmniejsza zagrożenie spowodowane pyłami.
h) Częste używanie urządzenia i rutyna może osłabić twoją uwagę i być przyczyną niedotrzymywania zasad
e) W przypadku, że elektronarzędziem pracuje się na świeżym powietrzu należy używać kabla przedłużającego, który dopuszczony jest do używania na zewnątrz. Użycie dopuszczonego do używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem.
f) Jeśli nie można uniknąć posługiwania się elektronarzędziem w miejscu o dużej wilgotności należy użyć zabezpieczonego zasilacza domowego (RCD). Stosowanie RCD zmniejsza ryzyko porażenia prądem elektrycznym.
3) Bezpieczeństwo osób
a) Należy być uważnym, zważać na to co się robi i pracę elektronarzędziem rozpoczynać z rozsądkiem. Nie należy używać urządzenia gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw.
Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych obrażeń ciała.
b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne.
Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i użycia elektronarzędzia zmniejsza ryzyko obrażeń ciała.
c) Należy zapobiec przypadkowemu uruchomieniu. Przed podłączeniem do sieci zasilającej i/lub zestawu baterii, podniesieniem urządzenia i przenoszeniem urządzenia należy sprawdzić, czy przełącznik znajduje się w pozycji wyłączenia. W przypadku, że przy noszeniu urządzenia trzyma się palec na włączniku/wyłączniku lub włączone urządzenie podłączone zostanie do prądu, to może to doprowadzić do wypadków.
d) Zanim urządzenie zostanie włączone należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.
e) Nie należy przeceniać swoich możliwości. Należy dbać o bezpieczną pozycję pracy i zawsze utrzymywać równowagę. Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach.
f) Należy nosić odpowiednie ubranie. Nie natęży nosić luźnego ubrania lub biżuterii. Wystrzegaj się kontaktu włosów, części odzieży lub rękawic ochronnych z ruchomymi częściami urządzenia.
g) W przypadku, że możliwe jest zamontowanie urządzeń odsysających lub podchwytujących należy upewnić się, czy są one właściwie podłączone i prawidłowo użyte. Użycie tych urządzeń zmniejsza zagrożenie spowodowane pyłami.
h) Częste używanie urządzenia i rutyna może osłabić twoją uwagę i być przyczyną niedotrzymywania zasad
bezpieczeństwa. Nieuważne działanie może spowodować poważne szkody w ułamku sekundy.
4) Staranne obcowanie oraz użycie elektronarzędzi
a) Nie należy przeciązać urządzenia. Do pracy używać należy elektronarzędzia, które jest do tego przewidziane.
Odpowiednim narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie sprawności.
b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.
c) Przed przystąpieniem do wykonywania jakichkolwiek regulacji, ustawień wymiany osprzętu lub składowania urządzenia należy odłączyć wtyczkę od źródła zasilania i/lub wyjąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia.
d) Nie używane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie należy dać narzędzia do użytku osobom, które jego nie znają lub nie przeczytały tych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne.
e) Dotrzymuj regularnego wykonywani konserwacji urządzenia i osprzętu. Należy kontrolować, czy ruchome części urządzenia funkcjonują bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi.
f) Narzędzia tnące należy utrzymywać ostre i czyste. Starannie pielęgnowane narzędzia tnące z ostrymi krawędziami tnącymi zablokowują się rzadziej i łatwiej się je prowadzi.
g) Elektronarzędzia, osprzęt, narzędzia itd. należy używać odpowiednio do tych przepisów i tak, jak jest to przewidziane dla tego specjalnego typu urządzenia. Uwzględnić należy przy tym warunki pracy i czynność do wykonania. Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.
h) Uchwyty oraz powierzchnie elementów obsługi urządzenia utrzymywać suche, czyste, bez oleju i smaru. Śliskie uchwyty oraz inne powierzchnie stanowią przeszkodę w bezpiecznej obsłudze i kontroli nad narzędziem w nieoczekiwanych sytuacjach.
5) Staranne użytkowanie elektronarzędzi napędzanych akumulatorami
a) Akumulatory należy ładować tylko w ładowarkach, które poleci)
producent. Dla ładowarki, która nadaje się do ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdy użyte zostaną
inne akumulatory.
b) Do elektronarzędzi należy używać jedynie przewidzianych do tego akumulatorów. Użycie innych akumulatorów może doprowadzić do obrażeń ciała i niebezpieczeństwa pożaru.
c) Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.
d) Przy niewłaściwym użyciu możliwe jest wydostanie się cieczy z akumulatora. Należy unikać kontaktu z nią. Przy przypadkowym kontakcie spłukać wodą. W przypadku, że ciecz dostała się do oczu należy dodatkowo skonsultować się z lekarzem. Ciecz akumulatorowa może doprowadzić do podrażnienia skóry lub oparzeń,
e) Zabrania się używania uszkodzonego lub zmodyfikowanego akumulatorka lub urządzenia. Uszkodzone lub zmodyfikowane akumulatorki mogą działać w nieoczekiwany sposób wywołując pożar, eksplozję lub zagrożenie zranienia osób.
f) Zabrania się wystawiania akumulatorka lub urządzenia na działanie ognia lub podwyższonej temperatury. Działanie ognia lub temperatury przekraczającej 130 °C może spowodować ekspłozję.
g) Kierować się instrukcjami dotyczącymi sposobu ładowania, nie wystawiać akumulatorka na działanie temperatury poza zakresem podanym w instrukcji obsługi. Niewłaściwy sposób ładowania akumulatorka lub działanie temperatury poza zakresem podanym w instrukcji, może być przyczyną uszkodzenia akumulatorka lub nastanie podwyższonego ryzyka wybuchu pożaru.
6) Serwis
a) Naprawę urządzenia należy zlecić jedynie kwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.
b) Zabrania się dokonywania naprawy uszkodzonego akumulatorka. Naprawę akumulatorka może wykonywać wyłącznie producent lub autoryzowany punkt serwisowy.
OSTRZEŻENIA DOTYCZĄCE BEZPIECŻEŃSTWA UŻYWANIA WKRETARKI
- Podczas wykonywania pracy, gdy istnieje możliwość kontaktu narzędzia z ukrytymi przewodami, należy trzymać narzędzie za izolowane powierzchnie do chwytania. Kontakt z przewodem pod napięciem spowoduje także przepływ prądu w
odsłoniętych częściach metalowych narzędzia i porazi operatora prądem.
INSTRUKCJA BEZPIECZEŃSTWA DOTYCZĄCA MODUŁU AKUMULÁTORA
a) Nie demontuj, nie otwieraj lub nie niszcz ogniw pomocniczych lub modułu akumulatora.
b) Nie zwieraj ogniwa lub modułu akumulatora. Nie przechowuj ogniw lub modułu akumulatora w sposób bezładny w pudle lub szufladzie, gdzie mogą się wzajemnie zewrzeć lub ulec zwarciu przez inne metalowe przedmioty. Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.
c) Nie narażaj ogniw lub modułu akumulatora na działanie ciepła lub ognia. Unikaj składowania w miejscach pod bezpośrednim działaniem światła słonecznego.
d) Nie narażaj ogniw lub modułu akumulatora na uderzenia mechaniczne.
e) W razie wycieku z ogniwa, nie dopuść, aby płyn zetknął się ze skórą lub dostał się do oczu. Jeśli już nastąpił kontakt z płynem, przemyj skażoną powierzchnię dużą ilością wody i zwrócić się o pomoc medyczną.
f) Utrzymuj ogniwa i moduł akumulatora w czystości i w stanie suchym.
g) Jeśli zaciski ogniwa lub akumulatora zostały zanieczyszczone, oczyść je czystą i suchą szmatką.
h) Ogniwa pomocnicze i moduł akumulatora należy przed użyciem naładować. Zawsze używaj właściwej ładowarki i przestrzegaj instrukcji ładowania zawartej w instrukcji obsługi dostarczonej przez producenta urządzenia.
i) Nie pozostawiaj modułu akumulatora na długie ładowanie, jeśli go nie używasz.
j) Po dłuższym okresie składowania może być niezbędne kilkukrotne naładowanie i rozładowanie ogniw lub modułu akumulatora, aby uzyskać optymalną wydajność.
k) Do ładowania używaj tylko ładowarki określonej przez producenta. Nie należy używać ładowarek innych niż te, które są przeznaczone do użytku z tym narzędziem. Ładowarki do jednego rodzaju zestawu akumulatorów mogą stanowić zagrożenie pożarowe, gdy są używane z innym zestawem akumulatorów.
I) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem.
m) Trzymaj ogniwa i moduł akumulatora poza zasięgiem dzieci.
n) Zachowaj oryginalne instrukcje produktu do wglądu.
o) Kiedy to możliwe, wyjmuj moduł akumulatora, jeśli urządzenia się nie używa.
p) Zużyte ogniwa i akumulatory utylizuj zgodnie z zasadami gospodarki odpadami.
q) Nie używaj w urządzeniu ogniw różnych producentów, pojemności i wymiarów.
r) Chron baterię przed mikrofalami i wysokim ciśnieniem.
SYMBOLE
 | Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń, użytkownik powinien przeczytać podręcznik z instrukcjami |
 | Ostrzeżenie |
 | Używać ochrony słuchu |
 | Używać ochrony wzroku |
 | Używać maski przeciwpyłowej |
 | Stosować rękawice ochronne. |
 | Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego. |
  | Bateria litowo-jonowa. Ten produkt oznaczono symbolem „segregacji odpadów” dla zużytych baterii i akumulatorów. Umożliwia to jego recycling i demontaż, które zmniejszają negatywny wpływ na środowisko. Pakiety akumulatorów są niebezpieczne dla środowiska i dla ludzkiego życia, gdyż zawierają niebezpieczne substancje. |
 | W przypadku niewłaściwej obsługi akumulator może przedostać się do obiegu wody, co może spowodować uszkodzenie ekosystemu. Nie wyrzucaj zużytych baterii jako nieposortowanych odpadów komunalnych. |
 | Nie wrzucać do ognia |
 | Wysokie obroty |
 | Niskie obroty |
 | Blokada |
LISTA KOMPONENTÓW
-
STEROWANIE OBROTEM DO PRZODU/DO TYŁU
-
MIĘKKI UCHWYT
-
HAK*
-
PRZYCISK ZWALNIANIA AKUMULATORA
-
AKUMULATOR*
-
WŁĄCZNIK/WYŁĄCZNIK
-
PRZYCISK REGULACJI PREDKOŚCI
-
DIODA LED
-
WSKAŻNIK NAŁADOWANIA AKUMULA- TORA
-
TULEJA ZACISKOWA
-
UCHWYT KOŃCÓWEK WKRĘTAKOWYCH*
* Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo.
DANE TECHNICZNE
Typ KUB61 KUB61.91 (B61- oznaczenie maszyny, przedstawiciel wkrętarki)
| KUB61 KUB61.91 | |
| Napięcie znamionowe 20V | Max** --- |
| Prędkość znamionowa bez obciążenia | I: 0-1200/minII: 0-2100/minIII: 0-2800/minIV: 0-3600/min | |
| Szybkość uderzenia | I: 0-1500bpmII: 0-2800bpmIII: 0-3400bpmIV: 0-4200bpm | |
| Rozmiar uchwytu 1/4 | "Hex (6.35mm) | |
| Masa urządzenia | 1.6kg 1kg | |
** Napięcie mierzone bez obciążenia. Początkowe napięcie akumulatora osiąga maksymalną wartość 20 V. Napięcie nominalne wynosi 18 V.
DANE DOTYCZĄCE HAŁASU I WIBRĄCJI
| Ważone ciśnienie akustyczne L | _pA = 80.4 dB(A) |
| K_pA | 3 dB(A) |
| Ważona moc akustyczna L | _wA = 91.4 dB(A) |
| K_wA | 3 dB(A) |
Używać ochrony słuchu.
INFORMACJE DOTYCZĄCE DRGAŃ
Łączna wartość drgań (suma wektora triax) określona według normy EN 62841:
| Wartośćprzenoszenia wibracji | a_h = 4.337 m/s^2 |
| Niepewność K = 1.5 m/s^2 |
Deklarowana wartość całkowita drgań oraz deklarowanych wartości emisji hałasu zostały zmierzone zgodnie ze standardową metodą wykonywania badań i mogą być stosowane do porównywania właściwości różnych urządzeń. Deklarowana wartość całkowita drgań i zadeklarowana wartość emisji hałasu może być zastosowana również do wstępnej oceny zagrożenia.
OSTRZEŻENIE: Wibracje oraz emisja hałasu podczas rzeczywistego użytkowania elektronarzędzia może się różnić od podanej wartości, w zależności od sposobu używania urządzenia, przede wszystkim od typu obrabianego materiału i możliwości korzystania z urządzenia:
Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony. Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane.
Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie. Czy zastosowano elementy poprawiające przyleganie uchwytów oraz elementy do wyeliminowania wszelkich drgań i hałasu urządzenia.
Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji.
Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk.
OSTRZEŻENIE: W szczególności, oszacowanie poziomu ekspozycji w
rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas beczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy. Pomaga zminimalizować ryzyko występowania drgań i podwyższonego poziomu hałasu. Należy ZAWSZE używać ostrych dług, wiertel i ostrzy. Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach). Jeżeli urządzenie będzie stosowane regularnie zaleca się wyposażć urządzenie w wyposażenie eliminujące wibracje i hałas. Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.
AKCESORIA
| KUB61 KUB61 .91 | |
| Akumulator (KAB21) 2 / | |
| Ładowarka (KAC21) 1 / | |
| Uchwyt końcówek wkrętakowych | 1 1 |
| Hak 1 1 | |
| 50 mm końcówka wkrętaka 1 1 |
Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Więcej szczegółów można znaleźć w dodatkowym opakowaniu. Personel sklepu może również udzielić pomocy i porad.
INSTRUKCJE OBSŁUGI
UWAGA: Przed użyciem narzędzia przeczytać uważnie instrukcję obsługi.
Użycie zgodne z przeznaczeniem
To narzędzie jest przeznaczone do mocowania i zwalniania śrub, nakrętek i różnych gwintowanych elementów mocujących.
MONTAŻ I OBSŁUGA
| DZIAŁANIE | RYSUNEK |
| MONTAŻ I REGULACJA | |
| Założenie bitu i adaptera | Zob. Rys A1, A2, A3, A4 |
| Mocowanie narzędzi Zob. Rys B1 | |
| Wyjmowanie narzędzi Zob. Rys B2 | |
| KORZYSTANIE Z NARZĘDZIA |
| Sterowanie obrotem do przodu/ do tyłu[IMAGE]OSTRZEŻENIE:Kierunek obrotów narzędzia nie może być zmieniany, dopóki całkowicie się ono nie zatrzyma. | Zob. Rys C1,C2, C3 |
| Wskaźnik LEDPrzed operacją, po lekkim naciśnięciu przełącznika On/Off (Włączenie/Wyłączenie), zostanie uaktywnione światło LED i wyłączy się automatycznie, 20 sekund po zwolnieniu przełącznika On/Off (Włączenie/Wyłączenie).Zarówno rozrusznik udarowy, jak i akumulator są wyposażone w systemy zabezpieczające. Gdy LED miga (mniej więcej raz na sekundę, przestanie migać po zwolnieniu przełącznika), system automatycznie wyłączy zasilanie narzędzia, aby wydłużyć czas pracy akumulatora.Narzędzie podczas pracy zatrzyma się automatycznie, kiedy urządzenie lub akumulator przejdzie do następującego stanu:Przeciążenie:Urządzenie wykorzystywane jest w sposób, przy którym odbierany jest bardzo duży prąd. W takim przypadku zwolnij przełącznik narzędzia, aby zatrzymać operację przeciążenia, a następnie uruchom ponownie.Przegrzanie:Jeśli w powyżej podanym stanie narzędzie nie uruchomi się po naciśnięciu przełącznika, doszło do przegrzania urządzenia i akumulatora. W takim przypadku należy ostudzić narzędzie i akumulator przed ponownym uruchomieniem przełącznika.Niskie napięcie akumulatora:Resztkowa pojemność akumulatora jest zbyt niska i urządzenie nie będzie już działało. W takim przypadku wyjąć akumulator i naładować go.OSTRZEŻENIE:Aby włączyć lampkę, należy nacisnąć wyłącznik i upewnić się, że przełącznik obrotów do przodu/do tyłu znajduje się w położeniu w prawo/w lewo. | Zob. Rys D |
Wybór trybu roboczego
Narzędzie posiada funkcje regulacji z wykorzystaniem czterech prędkości przekładni oraz czterech trybów pomocniczych, co ułatwia obsługę urządzenia podczas pracy.
1/2/3/4 bieg można włączać krótkim naciśnięciem spustu; Przez przytrzymanie naciśnięcia (przez 1-3 sekundy) można przełączać się pomiędzy czterema trybami pomocniczymi: drewno/cienkie żelazo/grube żelazo/zatrzymanie automatyczne.
Uwaga: Zmiany przełożenia/trybu roboczego nie można dokonać podczas pracy narzędzia.
| Tryb roboczy (tryb wskazany- jest na panelu) | Maks. liczba udarów | Funkcja Zastosowanie | |
| Wiercenie w drewnie | 4200bpm | W tym trybie zapobiega się wypadaniu wkręta po rozpoczęciu wkręcania- . Narzędzie rozpoczyna wkręcanie z małą prędkością. Następnie, po wkręceniu wkręta na określoną głębokość skutecznie wkręca go z pełną prędkością. | Dokręcanie długich wkrętów |
| Tryb cienkie żelazo | Narzędzie zatrzymuje się w chwili pojawienia się oporu. | W tym trybie zapobiega się dokręceniu- śruby z nadmierną siłą. Zwiększa się również prędkość i podwyższa jakość. Narzędzie wprawia śrubę w ruch obrotowy z dużą prędkością i zatrzymuje się w chwili pojawienia się oporu. | Bezpieczne dokręcanie wkrętów samogwintujących w cienką blachę metalową bez jej uszkodzenia. |
| Tryb grube żelazo | 3400bpm | W tym trybie zapobiega się uszkodzeniom śruby lub porysowaniu blachy. Zwiększa się również prędkość i podwyższa jakość. Narzędzie wprawia śrubę w ruch obrotowy z dużą prędkością i zmniejsza prędkość w chwili pojawienia się oporu.Uwaga: Celem niedopuszczenia do -nadmiernej siły dokręcenia, w chwili dokręcenia należy niezwłocznie zwolnić spust wyłącznika. | Bezpieczne dokręcanie wkrętów samogwintujących w grubą blachę metalową bez jej uszkodzenia. |
| Tryb auto-stop | 4200bpm | W tym trybie zapobiega się wypadaniu śruby. Po wystarczającym poluzowaniu śruby/nakrętki na obrotach wstecznych narzędzie zatrzyma się automatycznie. | Luzowanie śrub. |
Uwaga: Funkcja automatycznej kontroli prędkości działa tylko wtedy, gdy spust wyłącznika jest całkowicie wciśnięty.
Uwaga: Funkcja automatycznego zatrzymywania biegu wstecznego działa tylko wtedy, gdy wrzeciono narzędzia obraca się w kierunku przeciwnym do ruchu wskazówek zegara.
Uwaga: Naciśnij spust wyłącznika, a następnie naciśnij przycisk, gdy wszystkie wskaźniki na panelu są WYŁĄCZONE.
Uwaga: Po wyłączeniu narzędzia wszystkie kontrolki na panelu przełączników ulegają wyłączeniu, co ma na celu oszczędność energii akumulatora. Rodzaje trybów roboczych można sprawdzić stale naciskając spust wyłącznika do chwili, gdy narzędzie się zatrzyma.
ROZWIAZYWANIE PROBLEMÓW
1. NIE MOGĘ WŁOŻYĆ AKUMULATORKÓW DO ŁADOWARKI. DLACZEGO?
Akumulatorki mogą być wkładane do ładowarki tylko w jednym kierunku. Obracać akumulatorkiem aż wejdzie do komory, czerwona dioda LED powinna się zapalić podczas ładowania akumulatorków.
2. PRZYCZYNY RÓŻNYCH CZASÓW ROBOCZYCH AKUMULATORKÓW
Problemy z ładowaniem opisane powyżej oraz długa przerwa w użytkowaniu akumulatorków spowodują skrócenie czasu pracy akumulatorków. Jest to problem związany z liczbą opłat. Po kilkakrotnym naładowaniu i użyciu sytuacja poprawi się. Ciężkie warunki pracy, takie jak duże wkręty wkręcane w twarde drewno, spowodują szybsze wyczerpywanie się akumulatorków niż podczas pracy w lżejszych warunkach. Nie należy ładować akumulatorków temperaturze poniżej 0°C oraz powyżej 40°C, gdyż zmniejszy to wydajność.
KONSERWACJA
Przed przystąpieniem do jakiejkolwiek regulacji, serwisowania lub konserwacji należy wyjąć akumulator.
Narzędzie to nie wymaga żadnego dodatkowego smarowania czy konserwacji. Nigdy nie należy używać wody czy środków czyszczących do czyszczenia narzędzia z napędem elektrycznym. Czyścić suchą szmatką. Zawsze należy przechowywać narzędzie w suchym miejscu. Utrzymywać w czystości otwory wentylacyjne silnika. Utrzymywać wszystkie urządzenia sterujące w czystości.
ZALECENIA DLA NARZĘDZI AKUMULATOROWYCH
Zakres temperatury roboczej i przechowywania narzędzi oraz akumulatora wynosi 0°C-45°C.
Zalecany zakres temperatury ładowania dla układu ładowania wynosi 0°C-40°C.
OCHRONA ŚRODOWISKA
Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa
domowego. Należy korzystać z recyklingu, jeśli
istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.
Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany
DEKLARACJA ZGODNOŚCI
My,
POSITEC Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany
deklarujemy, że produkt,
Opis Wiertarka zasilana akumulatorem
Typ KUB61 KUB61.91 (B61- oznaczenie maszyny, przedstawiciel wkrętarki)
Funkcja Dokręcanie i odkręcanie śrub, nakrętek
jest zgodny z następującymi dyrektywami,
2006/42/EC
2011/65/EU&(EU)2015/863
2014/30/EU
Normy są zgodne z
EN 55014-1
EN 55014-2
EN 62841-1
EN 62841-2-2
Osoba upoważniona do kompilacji pliku technicznego,
Nazwa Marcel Filz
Adres Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany
Allen Ding
Zastępca głównego inżyniera, testowanie i certyfikacja
Positec Technology (China) Co., Ltd
