Marke	Kress
Modell	KUB61.91
Produkttyp	Akku-Schlagschrauber
Nennspannung	20 V max (18 V Nennspannung)
Batterietyp	Li-Ion (Modell KAB21)
Ladegerät	Modell KAC21
Leerlaufdrehzahl (4 Gänge)	0-1200 / 0-2100 / 0-2800 / 0-3600 min⁻¹
Nennschlagzahl	0-1500 / 0-2800 / 0-3400 / 0-4200 Schläge/min
Spannfutterkapazität	1/4" Hex (6,35 mm)
Gewicht	1 kg
Schalldruckpegel (LpA)	80,4 dB(A)
Schallleistungspegel (LwA)	91,4 dB(A)
Vibration (Gesamtwert)	4,337 m/s² (Unsicherheit 1,5 m/s²)
Anwendungsmodi	Holz, Dünnes Eisen, Dickes Eisen, Automatischer Stopp
Funktionen	LED-Beleuchtung, Drehrichtungsumschalter, 4 Gänge, elektronische Drehzahlregelung
Stromversorgung	Wiederaufladbarer Akku 20 V
Mitgeliefertes Zubehör	Bitadapter, Haken, 50 mm Schraubendreherbit
Wartung	Mit einem trockenen Tuch reinigen; kein Wasser oder chemische Reinigungsmittel verwenden. Lüftungsschlitze sauber halten.
Sicherheit	Tragen Sie Gehörschutz, Augenschutz und Staubmaske wird empfohlen.
Betriebstemperatur	0 °C bis 45 °C (Werkzeug und Akku)

Häufig gestellte Fragen - KUB61.91 KRESS

Wie setze ich den Akku in den Schrauber ein?

Setzen Sie den Akku (KAB21) in das Fach ein, bis er einrastet. Zum Entfernen drücken Sie die Entriegelungstaste am Akku.

Wie ändere ich die Drehzahl?

Drücken Sie kurz die Drehzahleinstelltaste, um zwischen den 4 Gängen (1200, 2100, 2800, 3600 min⁻¹) zu wechseln. Die Anzeigen auf dem Display leuchten entsprechend auf.

Wie verwende ich den automatischen Stopp-Modus?

Im Rückwärtsgang (Lösen) stoppt das Werkzeug automatisch, wenn die Schraube/Mutter ausreichend gelöst ist. Um den Modus zu aktivieren, halten Sie die Modustaste gedrückt und wählen Sie 'Automatischer Stopp'.

Was tun, wenn die LED während des Betriebs blinkt?

Dies zeigt eine Überlastung, Überhitzung oder schwachen Akku an. Lassen Sie den Auslöser los und lassen Sie das Werkzeug abkühlen. Wenn der Akku schwach ist, laden Sie ihn auf.

Wie reinige ich den Schrauber?

Reinigen Sie mit einem trockenen Tuch. Verwenden Sie niemals Wasser oder chemische Reinigungsmittel. Halten Sie die Lüftungsschlitze sauber, um Überhitzung zu vermeiden.

Welches Zubehör ist im Lieferumfang des KUB61.91 enthalten?

Das Standardmodell enthält einen Bitadapter, einen Gürtelclip und einen 50 mm Schraubendreherbit. Akku und Ladegerät sind separat oder im Kit erhältlich.

Wie lange hält der Akku?

Die Akkulaufzeit hängt von den Nutzungsbedingungen ab. Das Eindrehen großer Schrauben in Hartholz verkürzt die Laufzeit. Nach mehreren Ladezyklen kann die Kapazität abnehmen.

Wie wechsle ich die Bits?

Ziehen Sie die Spannhülse nach vorne, setzen Sie den Bit ein und lassen Sie die Hülse los, um ihn zu arretieren. Zum Entfernen ziehen Sie die Hülse erneut und nehmen den Bit heraus.

Kann ich den Schrauber dauerhaft bei voller Drehzahl verwenden?

Ja, aber beachten Sie die empfohlenen Anwendungsmodi, um Überhitzung zu vermeiden. Der Modus 'Holz' reduziert die Drehzahl zu Beginn, um ein Abrutschen der Schraube zu verhindern.

Wo entsorge ich den Akku am Ende seiner Lebensdauer?

Entsorgen Sie den Akku nicht im Hausmüll. Bringen Sie ihn zu einer Sammelstelle gemäß den örtlichen Richtlinien für Elektro- und Elektronik-Altgeräte (WEEE).

BEDIENUNGSANLEITUNG KUB61.91 KRESS

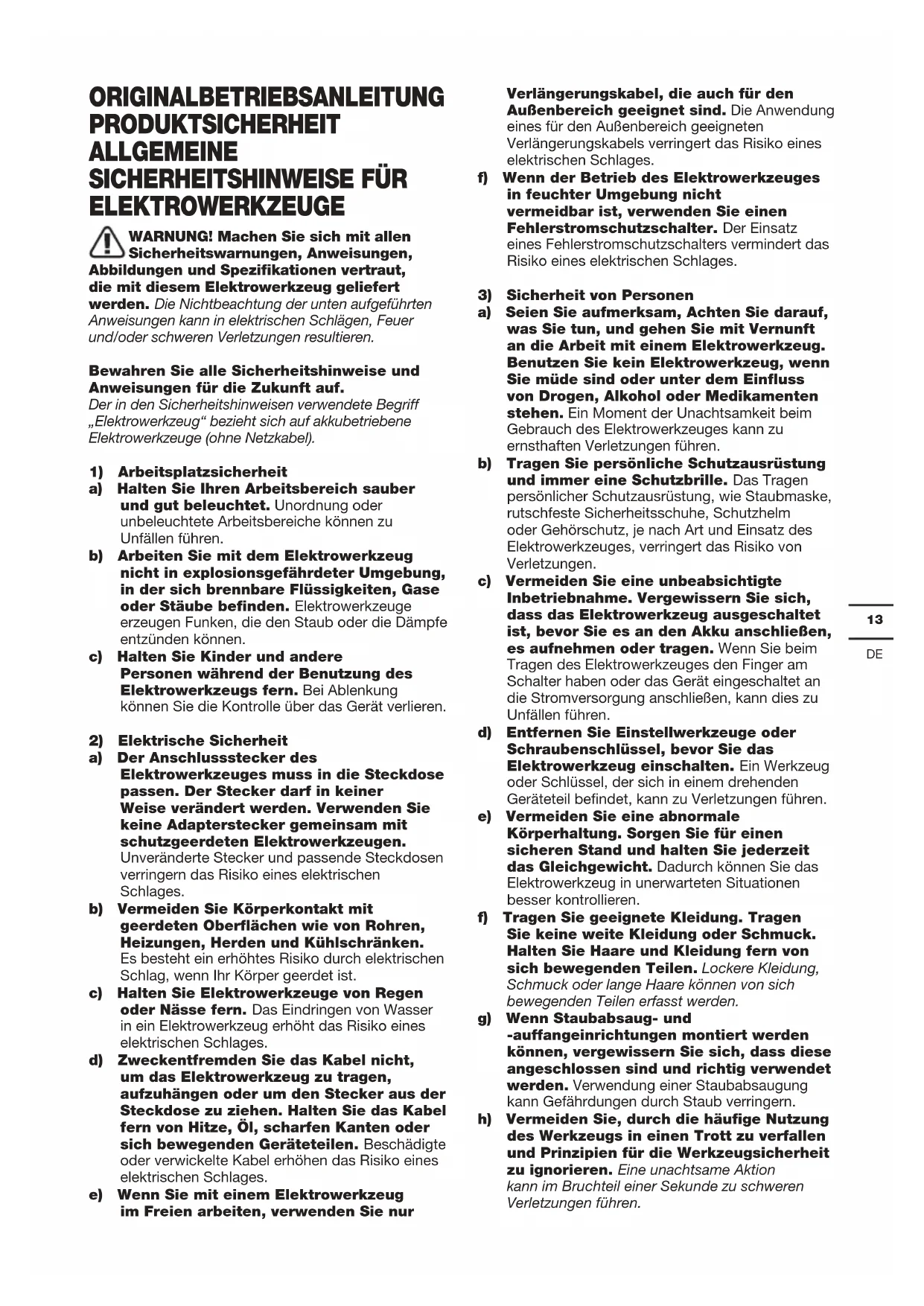

ORIGINALBETRIEBSANLEITUNG PRODUKTSICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNING! Machen Sie sich mit allen Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen vertraut, die mit diesem Elektrowerkzeug geliefert werden. Die Nichtbeachtung der unten aufgeführten Anweisungen kann in elektrischen Schlägen, Feuer und/oder schweren Verletzungen resultieren.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur

Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, Achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

4) Verwendung und Behandlung des Elektrowerkzeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Klemmen Sie den Stecker von der Stromversorgung ab und/oder entfernen Sie den Akku (falls abnehmbar) aus dem Elektrowerkzeug, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Warten Sie die Elektrowerkzeuge und Zubehör. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.
5) Verwendung und Behandlung des Akkuwerkzeugs
a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu

Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Verwenden Sie kein Akkupack oder Werkzeug, das beschädigt ist. Beschädigte oder modifizierte Akkus können unvorhersehbare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungen führen.
f) Setzen Sie das Akkupack oder Werkzeug keinem Feuer oder übermäßig hohen Temperaturen aus. Die Belastung durch Feuer oder Temperaturen über 130 °C kann zur Explosion führen.
g) Befolgen Sie alle Ladeanweisungen, und laden Sie das Akkupack oder Werkzeug nicht außerhalb des in den Anweisungen festgelegten Temperaturbereichs auf. Ein unsachgemäßer Ladevorgang oder Temperaturen außerhalb des festgelegten Bereichs können den Akku schädigen und die Brandgefahr erhöhen.
6) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
b) Führen Sie niemals Wartungsarbeiten an beschädigten Akkus durch. Die Wartung von Akkupacks darf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgeführt werden.

SCHRAUBENDREHER SICHERHEITSWARNUNG

1. Halten Sie das Elektrowerkzeug bei allen Einsätzen, bei denen es verborgene elektrische Leitungen berühren könnte, an den isolierten Griffflächen. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.

SICHERHEIT HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken.

b) Akkupack nicht kurzschließen. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. Bei Nichtverwendung des Akkupacks ist dieses von Metallgegenständen fernzuhalten, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren könnten. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen.

c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.

d) Akkupack nicht mechanischen Stößen aussetzen.

e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen.

f) Akkupack sauber und trocken halten.

g) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.

h) Akkupackmuss vor Gebrauch aufgeladen werden. Immer dieses Anweisungen beachten und den korrekten Ladevorgang ausführen.

i) Akkupack bei Nichtverwendung nicht längere Zeit aufladen lassen.

j) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.

k) Nur mit dem von Kress bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist.

I) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.

m) Akkupacks von Kindern fernhalten.

n) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.

o) Den Akku bei Nichtverwendung aus dem Gerät nehmen.

p) Ordnungsgemäß entsorgen.

q) Vermischen Sie keine Zellen verschiedener Hersteller, Kapazitäten, Größen oder Typen innerhalb eines Geräts.

r) Halten Sie den Akku von Mikrowellen fern und setzen Sie ihn keinem hohen Druck aus.

SYMBOLE

	Lesen Sie unbedingt die Anleitung, damit es nicht zu Verletzungen kommt
	Achtung – Bedienungsanleitung lesen!
	Tragen Sie Gehörschutz, Wenn Sie die Elektrowerkzeug benutzen.
	Beim Arbeiten mit der Elektrowerkzeug, tragen Sie eine Schutzbrille.
	Tragen Sie eine Elektrowerkzeug
	Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.
	Li-Ion-Akku Dieses Produkt wurde mit einem Symbol ‘getrennte Sammlung’ für alle Akkupacks und Akkupack gekennzeichnet. Diese Abfälle werden dann recycelt oder demontiert, um die Umweltbelastung zu verringern. Akkupacks können schädlich für die Umwelt und die menschliche Gesundheit sein, da sie schädliche Substanzen enthalten.
	Wenn die Akkus unsachgemäß behandelt wird, kann sie in den Wasserkreislauf gelangen und das Ökosystem schädigen. Entsorgen Sie verbrauchte Akkus nicht über den Hausmüll.
	Nicht verbrennen
	Tragen Sie Schutzhandschuhe.
	Hohe Drehzahl
	Niedrige Drehzahl
	Verriegeln

KOMPONENTEN

1. RECHTS-/LINKSLAUF UND SPERRE

2. SOFTGRIFF

3. HAKEN\*

4. ENTRIEGELUNGSTASTE FÜR AKKU

5. AKKU \*

6. EIN-/AUS-SCHALTER

7. GESCHWINDIGKEITSWAHLSCHALTER

8. LED-LEUCHTE

9. AKKU-LADESTANDANZEIGE

10. ARRETIERUNGSRING DER BITAUFNAHME

11. BITHALTER\*

* Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Typ KUB61 KUB61.91 (B61- bezeichnung des Gerätes, stellvertretend für den Schraubendreher.)

	KUB61 KUB61.91
Akkuspannung 20V	--- Max**
Drehzahl	I: 0-1200/minII: 0-2100/minIII: 0-2800/minIV: 0-3600/min
Schlagzahl	I: 0-1500bpmII: 0-2800bpmIII: 0-3400bpmIV: 0-4200bpm
Werkzeugaufnahme 1/4	"Hex (6.35mm)
Gewicht	1.6Kg 1Kg

** Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 20 Volt. Nennspannung ist 18 Volt.

INFORMATIONEN ÜBER LÄRM

Gewichteter Schalldruck L	_pA = 80.4 dB(A)
K_pA	3 dB(A)
Gewichtete Schallleistung L	_wA = 91.4 dB(A)
K_wA	3 dB(A)

Tragen Sie einen Gehörschutz.

INFORMATIONEN ÜBER VIBRATIONEN

Vibrations Gesamt Messwertermittlung gemäß EN 62841:

Vibrationsemissionswert:	a_h = 4.337 m/s^2
	Unsicherheit K = 1.5 m/s2

Der angegebene Vibrationsgesamtwert kann und der angegebene Vibrationsemissionswert wurden gemäß Standardprüfverfahren gemessen und können zum Vergleichen eines Werkzeug mit einem anderen verwendet werden.

Der angegebene Vibrationsgesamtwert und der angegebene Vibrationsemissionswert können auch für eine anfängliche Beurteilung der Beeinträchtigung verwendet werden.

WARNING: Die Vibrations- und Lärmemissionen bei der eigentlichen Nutzung des Elektrowerkzeugs können vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug verwendet wird und insbesondere abhängig davon, welcher Werkstücktyp verarbeitet wird, und abhängig von folgenden Beispielen und verschiedenen Einsatzmöglichkeiten des Werkzeugs: Wie das Werkzeug verwendet wird und Materialien geschnitten oder angebohrt werden. Das Werkzeug ist in gutem Zustand und gut gepflegt. Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten Zustands.

Die Festigkeit des Griffs auf den Handgriffen und, falls Antivibrations- und Lärmschutzzubehör verwendet wird. Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.

Wird dieses Werkzeug nicht angemessen gehandhabt, kann es ein Hand-Arm-Vibrationssyndrom erzeugen.

WARNING: Eine Abschätzung des Belastungsgrades während aller

Arbeitsabschnitte bei tatsächlicher Verwendung sollte berücksichtigt werden. Insbesondere die Zeiten, wenn das Werkzeug ausgeschaltet ist, und nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich vermindert werden.

Verwenden Sie IMMER scharfe Meissel, Bohrer und Sägeblätter.

Pflegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich).

Falls das Werkzeug regelmäßig verwendet werden soll, investieren Sie in Antivibrations- und Lärmschutzzubehör.

Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.

ZUBEHÖRTEILE

	KUB61 KUB61.91
Akku (KAB21) 2 /
Ladegerät (KAC21) 1 /
Bithalter 1 1
Haken 1 1
50mm Schraubendreherbit 1 1

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig

durch.

Bestimmungsgemäßer gebrauch:

Dieses Werkzeug ist für das Befestigen und Lösen von Schrauben, Muttern und verschiedenen mit einem Gewindeversehenen Befestigungsmitteln bestimmt.

MONTAGE UND BEDIENUNG

MAßNAHME	ABBILDUNG
MONTAGE UND EINSTELLUNG
Zusammenbau des Befestigungshakens und der Bitklemme	Siehe Bild A1, A2, A3, A4
Einsetzen von Bohrer Siehe Bild B1
Entfernen von Bohrer Siehe Bild B2
BETRIEB
Steuerung der Vorwärts-/Rückwärts-drehungWarning: Die Drehrichtung kann erst geändert werden, wenn das Gerät vollständig stillsteht.	Siehe Bild C1, C2, C3

LED-Anzeige

Vor dem Betrieb wird das LED-Licht aktiviert, wenn der Ein-/Ausschalter leicht gedrückt wird; es erlöscht 20 Sekunden nach Loslassen des Ein-/Ausschalters automatisch. Sowohl der Schlagschrauber als auch der Akku sind mit einem Schutzsystem ausgestattet. Wenn die LED blinkt (etwa einmal pro Sekunde hört sie auf zu blinken, wenn Sie den Schalter loslassen), schaltet das System automatisch die Stromversorgung des Werkzeugs ab, um die Lebensdauer des Akkus zu verlängern. Das Werkzeug wird beim Betrieb automatisch stoppen, wenn das Werkzeug und/oder der Akku wie folgt beansprucht werden:

• Überlastet: Das Werkzeug wird so betrieben, dass es ungewöhnlich viel Strom verbraucht. Lassen Sie in diesem Fall den Schalter am Werkzeug los, um den Überlastungsvorgang zu beenden; und starten Sie dann erneut.
• Überhitzt: Wenn das Werkzeug unter dem zuvor genannten Zustand nicht durch Drücken des Schalters gestartet werden kann, sind das Werkzeug und der Akku überhitzt. In diesem Fall müssen Sie das Werkzeug und das Akkupack vor dem erneuten Einschalten des Schalters abkühlen.
• Niedrige Batteriespannung: Die verbleibende Batteriespannung ist zu niedrig und das Werkzeug funktioniert nicht. In diesem Fall müssen Sie den Akku entnehmen und aufladen.

WARNING: Um das Licht einzuschalten, drücken Sie den Ein/Aus-Schalter und vergewissern Sie sich, dass der Regler für die Vorwärts-/Rückwärtsdrehung auf der Position rechts/links steht.

Siehe Bild D

Modus-Auswahl

Dieses Werkzeug verfügt über die Einstellfunktionen mit vier Gängen und vier Hilfsmodi, die die Bedienung des Geräts wesentlich komfortabler machen. Sie können durch kurzes Drücken zwischen den Gängen 1/2/3/4 umschalten; Sie können durch langes Drücken (1-3 Sekunden) zwischen den vier Hilfsmodi Holz/dünn, Eisen/dick, Eisen/Auto-Stopp umschalten. Hinweis: Das Umschalten der Gangposition/des Modus kann nicht während des Werkzeugbetriebs durchgeführt werden.

Anwendungsmodus (der Hilf-styp wird auf dem Bedienfeld angezeigt)	Max. Schlagzahl Funktionen Anwendung
Holz-Modus	4200bpm	Mit diesem Modus wird verhindert, dass die Schraube herausfällt, wenn Sie mit dem Bohren beginnen. Das Werkzeug dreht die Schraube zunächst mit niedriger Geschwindigkeit ein. Nachdem die Schraube bis zu einer bestimmten Tiefe gebohrt wurde, dreht es die Schraube effizient mit voller Drehgeschwindigkeit ein.
Dünnes-Eisen-Modus	Das Werkzeug stoppt, sobald der Schlag einsetzt.	Dieser Modus hilft, ein Überdrehen der Schrauben zu vermeiden. Er erhöht zudem die Drehzahl und verbessert die Arbeitsqualität. Das Werkzeug treibt die Schraube mit hoher Geschwindigkeit an und stoppt, sobald der Schlag einsetzt.
Dickes-Eisen-Modus	3400bpm	Dieser Modus hilft, Schraubenschäden oder Kratzer zu vermeiden. Er erhöht zudem die Drehzahl und verbessert die Arbeitsqualität. Das Werkzeug treibt die Schraube mit hoher Geschwindigkeit an und reduziert die Geschwindigkeit, sobald der Schlag einsetzt. Hinweis: Lassen Sie den Elektronikschalter sofort nach dem Festziehen los, um ein Überdrehen zu vermeiden.
Auto-Stopp-Modus	4200bpm	Dieser Modus verhindert, dass die Schraube herausfällt. Wenn die Schraube durch Rückwärtsdrehung gelöst wird, stoppt das Werkzeug automatisch, wenn die Schraube oder Mutter locker genug ist.

Hinweis: Die automatische Geschwindigkeitskontrolle funktioniert nur, wenn der Elektronikschalter vollständig gedrückt wird.

Hinweis: Die automatische Stoppfunktion für den Rückwärtsgang funktioniert nur, wenn sich das Werkzeug zum Antreiben gegen den Uhrzeigersinn dreht.

Hinweis: Drücken Sie den Elektronikschalter und dann die Taste, wenn alle Anzeigen auf dem Bedienfeld AUS sind.

Hinweis: Wenn das Gerät ausgeschaltet ist, sind alle Anzeigen auf dem Bedienfeld aus, um den Akku zu schonen. Die verschiedenen Anwendungsmodi können überprüft werden, indem der Elektronikschalter kontinuierlich gedrückt wird, bis das Werkzeug anhält.

PROBLEMBEHEBUNG

1. DER AKKU LÄSST SICH NICHT IN DAS LADEGERÄT EINSETZEN

Der Akku kann nur in einer Richtung in das Ladegerät eingesetzt werden. Drehen Sie den Akku, bis er in die Aussparung im Ladegerät hineinpasst; die rote LED leuchtet auf, wenn der Akku lädt.

2. GRÜNDE FÜR UNTERSCHIEDLICHE EINSATZZEITEN

Probleme beim Laden oder längere Zeiten des Nichtgebrauchs können die Einsatzzeit des Akkus beträchtlich herabsetzen. Dies ist das Problem im Zusammenhang mit der Anzahl der Ladevorgänge. Nach mehrmaligem Aufladen und Benutzen wird diese Situation verbessert. Harte Einsatzbedingungen wie z. B. das Eindrehen großer Schrauben in hartes Holz verbrauchen mehr Energie als weniger schwere Arbeiten. Laden Sie den Akku nicht bei Temperaturen unter 0 °C bzw. über 40 °C; andernfalls wird die Leistung beeinträchtigt.

WARTUNG

Entfernen Sie den Akku aus der Maschine, ehe Sie irgendwelche Einstell-, Reparatur- oder Wartungsarbeiten vornehmen.

Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung.

Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfernen, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz.

BEI AKKUWERKZEUGEN

Der Umgebungstemperaturbereich für die Nutzung und Lagerung von Werkzeug und Akku liegt zwischen 0°C und 45°C.

Der empfohlene Umgebungstemperaturbereich für die Ladestation liegt zwischen 0°C und 40°C.

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle

gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

KONFORMITÄTSERKLÄRUNG

Wir,

POSITEC Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

erklären hiermit, dass unser Produkt

Beschreibung Akku- Bohrschrauber

Typ KUB61 KUB61.91 (B61- bezeichnung

des Gerätes, stellvertretend für den Schraubendreher.)

Funktionen Anziehen und Lösen von Schrauben, Muttern

Den Bestimmungen der folgenden Richtlinien entspricht:

2006/42/EC

2011/65/EU&(EU)2015/863

2014/30/EU

Werte nach

EN 55014-1

EN 55014-2

EN 62841-1

EN 62841-2-2

Zur Kompilierung der technischen Datei ermächtigte Person

Name Marcel Filz

Adresse Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

A# C E

2022/10/08

Allen Ding

Stellvertretender Chefingenieur,

Prüfung und Zertifizierung

Positec Technology (China) Co., Ltd

Adresse Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

A# C E

2022/10/08

Allen Ding

2) ELEKTRISCHE VEILIGHEID

2. REDENEN VOOR VERSCHILLENDE ACCUDUUR

KONFORMITÄTSERKLÄRUNG

Wir.

POSITEC Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

erklären hiermit, dass unser Produkt

Beschreibung Akku- Bohrschrauber

den Bestimmungen der folgenden Richtlinien entspricht:

2006/42/EC

2011/65/EU&(EU)2015/863

2014/30/EU

Werte nach

EN 55014-1

EN 55014-2

EN 62841-1

EN 62841-2-2

Zur Kompilierung der technischen Datei ermächtigte Person

Name Marcel Filz

Adresse Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

M A

C€

2022/10/08

Allen Ding

Stellvertretender Chefingenieur,

Prüfung und Zertifizierung

Positec Technology (China) Co., Ltd
