Produkttyp	Akku-Schlagschrauber
Marke	Kress
Modell	KUB30.2
Nennspannung	20 V max (18 V Nennspannung)
Leerlaufdrehzahl	0-1900 / 2200 U/min
Schlagzahl	0-3000 / 3200 bpm
Maximales Drehmoment	300 Nm
Spannfutterkapazität	12,7 mm (1/2 Zoll)
Gewicht	1,1 kg
Akkutyp	Lithium-Ionen 20 V, 4,0 Ah
Akkulaufzeit	Je nach Nutzung variabel
Schalldruckpegel (LpA)	87,5 dB(A)
Vibrationspegel	3,36 m/s²
Beleuchtung	Integrierte LED
Drehrichtung	Umschaltbar (vorwärts/rückwärts)
Variable Drehzahl	Ja, über Drehregler
Elektronischer Schutz	Überlast, Überhitzung, Unterspannung
Lieferumfang	2 Akkus, Ladegerät, M22-Bitaufnahme, Gürtel, Parallelstift, O-Ring
Wartung	Mit einem trockenen Tuch reinigen, an einem trockenen Ort aufbewahren

Häufig gestellte Fragen - KUB30.2 KRESS

Wie setze ich den Akku in das Werkzeug ein?

Setzen Sie den Akku richtig ausgerichtet ein, bis er einrastet. Die rote Anzeige des Ladegeräts leuchtet auf, um den Ladevorgang anzuzeigen.

Warum lädt sich mein Akku nicht auf?

Überprüfen Sie, ob der Akku richtig herum eingesetzt ist und das Ladegerät eingesteckt ist. Wenn die Anzeige nicht aufleuchtet, ist der Akku möglicherweise defekt oder außerhalb des Temperaturbereichs (0°C bis 40°C).

Wie ändere ich die Drehrichtung?

Verwenden Sie den Umschalter oberhalb des Schalters. Ändern Sie die Richtung nur, wenn das Werkzeug vollständig stillsteht.

Wie stelle ich die Drehzahl ein?

Drücken Sie die Taste zur Drehzahleinstellung, um zwischen den beiden voreingestellten Geschwindigkeiten (hoch und niedrig) zu wechseln. Der Drehregler ermöglicht eine variable Drehzahleinstellung.

Was tun bei Überlast?

Das Werkzeug stoppt automatisch. Lassen Sie den Schalter los, um die Überlast zu beenden, und starten Sie dann neu. Wenn das Werkzeug nicht neu startet, lassen Sie es abkühlen.

Wie lange hält der Akku?

Die Laufzeit hängt von der Nutzung ab. Bei intensiven Arbeiten wie dem Schrauben in Hartholz entlädt sich der Akku schneller. Ein 4,0-Ah-Akku bietet bis zu mehreren zehn Minuten Dauerbetrieb.

Wie pflege ich das Werkzeug?

Entfernen Sie vor der Wartung den Akku. Reinigen Sie das Werkzeug mit einem trockenen Tuch. Verwenden Sie niemals Wasser oder Chemikalien. Halten Sie die Lüftungsschlitze sauber.

Welches Zubehör ist im Lieferumfang enthalten?

Die Verpackung enthält zwei Lithium-Ionen-Akkus 20 V 4,0 Ah, ein Ladegerät, eine M22-Bitaufnahme, einen Gürtel, einen Parallelstift und einen O-Ring.

Das Werkzeug vibriert, ist das normal?

Ja, ein gewisses Vibrationsniveau ist normal (angegeben 3,36 m/s²). Um die Belastung zu reduzieren, verwenden Sie vibrationsdämpfende Zubehörteile und machen Sie regelmäßige Pausen.

Wie lade ich den Akku richtig auf?

Verwenden Sie nur das von Kress mitgelieferte Ladegerät. Laden Sie in einem Temperaturbereich von 0°C bis 40°C auf. Lassen Sie den Akku nicht zu lange laden, wenn er nicht verwendet wird.

BEDIENUNGSANLEITUNG KUB30.2 KRESS

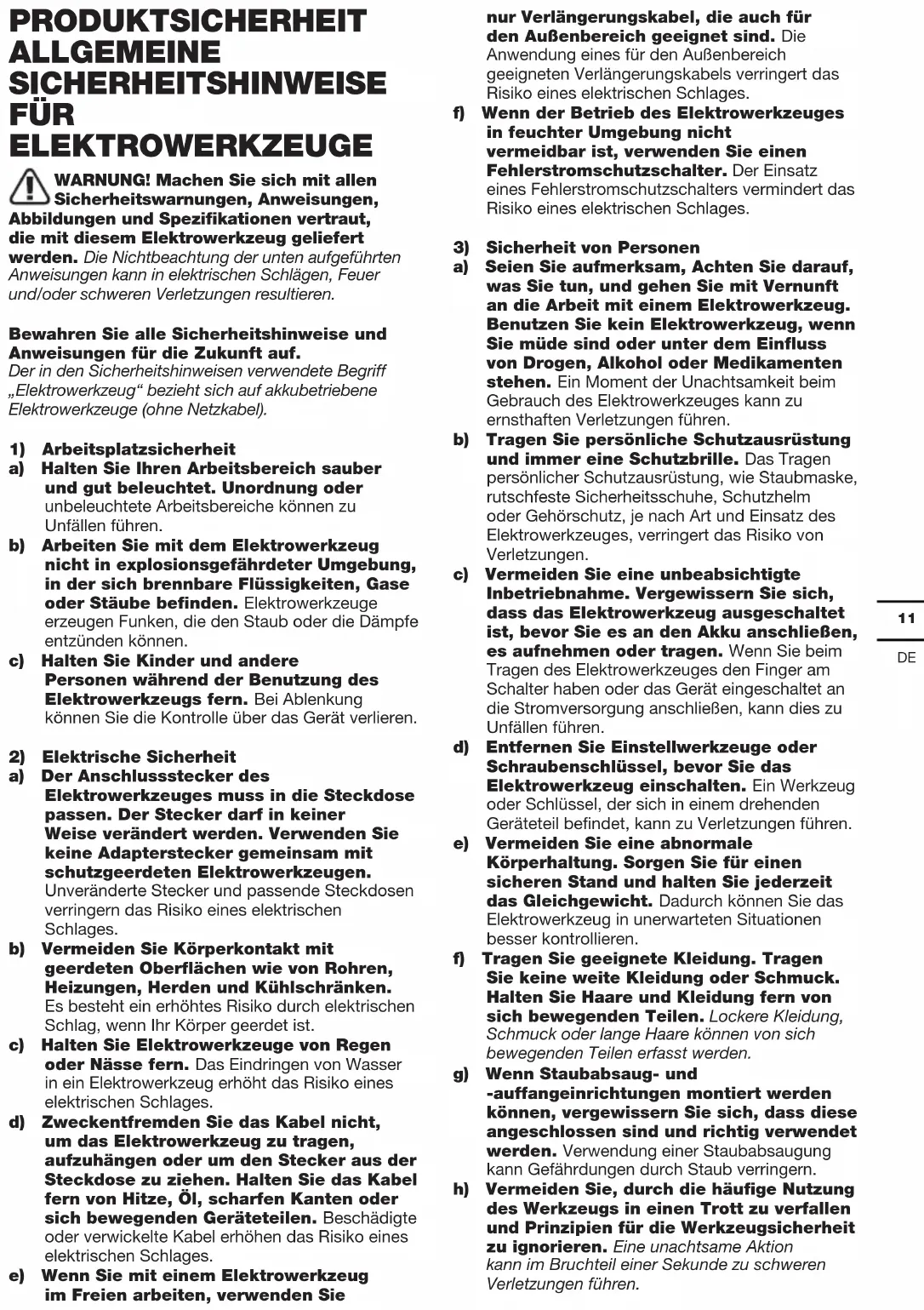

PRODUKTSICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNING! Machen Sie sich mit allen Sicherheitswannungen, Anweisungen, Abbildungen und Spezifikationen vertraut, die mit thisem Elektrowerkzeug gefelfert werden. Die Nichtbeachtung der unten aufgeführten Anweisungen kann in elektrischen Schlägen, Feuer und/oder schweren Verletzungen resultieren.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie

nur Verlängerungskabel, die auch fur den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, Achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an den Akku anschließen, es aufnehmen oder trabgen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließlich, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringn.
h) Vermeiden Sie, durch die tatsächige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorantieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

4) Verwendung und Behandlung des Elektrowerkzeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lsst,ist gefährlich und muss repariert werden.
c) Klemmen Sie den Stecker von der Stromversorgung ab und/oder entfern. Sie den Akku (falls abnehmbar) aus dem Elektrowerkzeug, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Warten Sie die Elektrowerkzeuge und Zubehör. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.
5) Verwendung und Behandlung des Akkuwerkzeugs
a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgebung, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu

Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt,nehmen Sie zusammen arztliche Hilfe in Anspruch.Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Verwenden Sie kein Akkupack oder Werkzeug, das beschädigt ist. Beschädigte oder modifierte Akkus konnen unvorhersehbare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungen führen.
f) Setzen Sie das Akkupack oder Werkzeug keinem Feuer oder übermäßig hohen Temperaturen aus. Die Belastung durch Feuer oder Temperaturen über 130^ kann zur Explosion führen.
g) Befolgen Sie alle Ladeanweisungen, und laden Sie das Akkupack oder Werkzeug nicht außerhalb des in den Anweisungen festgelegten Temperaturbereichs auf. Ein unsachgemäßer Ladevorgang oder Temperaturen außerhalb des festgelegten Bereichs konnen den Akku schädigen und die Brandgefahr erhöhen.

6) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
b) Führren Sie niemals Wartungsarbeiten an beschädigten Akkus durch. Die Wartung von Akkupacksarf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgefuhrt werden.

SICHERHEITSWARNUNG FÜR SCHLAGSCHRAUBER

1. Halten Sie das Elektrowerkzeug bei allen Einsatzen, bei denen es verborgene elektrische Leitungen berühren können, an den isolierten Griffflächen. Kontakt mit einer spannungsfährenden Leitung setzen auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.

SICHERHEIT HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken.
b) Akkupack nicht kurzschlieben.

Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschlieben oder durch andere leitfähige Materialien kurzgeschlossen werden können. Bei Nichtverwendung des Akkupacks ist diese von Metalgegenständen fernzuhalten, wie etwa Buroklammern, Munzen, Nageln, Schrauben oder anderen kleinen Metalgegenständen, wo sich die Batterieklemmen berühren können. Das Kurzschlieben der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen.

c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akkpack nicht mechanischen Stößen aussetzen.
e) Im Fall, dass Flüssigkeit aus dem Akku austritt, damit diese nicht in Kontakt mit der Haut oder den Augen kommt. Sollte dies davon geschehen, den betroffenen Bereich sofort mit viel Wasser spulen und einen Arzt aufsuchen.
f) Beim Verschlucken einer Zelle oder eines Akkupacks muss sofort ein Arzt herangezogen werden.
g) Akkupack sauber und trocken halten.
h) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.
i) Akkupackmuss vor Gebrauch aufgeladen werden. Immer diesen Anweisungen beachten und den korrekten Ladevorgang ausführren.
j) Akkupack bei Nichtverwendung nicht langere Zeit aufladen halten.
k) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.
I) Akkupacks Funktionieren bei normaler Zimmertemperatur (20^ ± 5^) am besten.
m) Beim Entsorgen von Akkupacks sollenn Akkupacks mit verschiedene elektrochemischen Systemen voneinander getrennt gehalten werden.
n) Nur mit dem von Kress bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist. Ein Ladegerät, das für eine bestimmte Art von Akkupack geeignet ist, kann bei Verwendung mit einem anderen Akkupack eine Brandgebung darstellen.
o) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.
p) Akkupacks von Kindern fernhalten.
q) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.
r) Den Akku bei Nichtverwendung aus dem Gerätnehmen.
s) Ordnungsgemäß entsorgen.
t) Vermischen Sie keine Zellen verschiedener Hersteller, Kapazitäten,

Großen oder Typen innerhalb eines Geräts.

u) Nehmen Sie das Akkupack nicht aus der Originalverpackung, bis es verwendet werden soll.
v) Beachten Sie die Plus (+) und Minus (-) Markierungen auf dem Akku und stellen Sie die korrekte Anwendung sicher.

SYMBOL

	Lesen Sie unbedingt die Anleitung, damit es nicht zu Verletzungen kommt
	Achtung - Bedienungsanleitung lesen!
	Tragen Sie Gehörschutz, Wenn Sie die Elektrowerkzeug benutzen.
	Beim Arbeiten mit der Elektrowerkzeug, tragen Sie eine Schutzbrille.
	Tragen Sie eine Elektrowerkzeug
	Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollenn nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihr zuständigen Behörden oder Ihr Fachhändler geben Ohnen hierzu keinse Auskunft.
Li-I on	Li-Ion-Akku Dieses Produkt wurde mit einem Symbol ‘getrennte Sammlung’ für alle Akkupacks und Akkupack gekennzeichnet. Diese Abfälle werden dann recyceilt oder demontiert, um die Umweltbelastung zu verringern. Akkupacks können schädlich für die Umwelt und die menschliche Gesundheit sein, da sie schädliche Substanzen enthalten.
	Wenn die Akkus unsachgemäß behandel wird, kann sie in den Wasserkreislauf gelangen und das Ökosystem schädigten. Entsorgen Sie verbrauchte Akkus nicht über den Hausmüll.
	Nicht verbrennen
	Tragen Sie Schutzhandschuhe.
Hohe Drehzahl
Niedrige Drehzahl
Verriegeln

KOMPONENTEN

1. RECHTS-/LINKSLAUF

2.AKKU\*

3.ENTRIEGELUNGSTASTE FÜR AKKU\*

4. GESCHWINDIGKEITSWAHLSCHALTER

5. EIN-/AUS-SCHALTER MIT DREHZAHLSTEUERUNG

6. LED-LEUCHTE

7. 1 / 2 " AUFNAHME

8. BATTERIEANZEIGE

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Typenbezeichnung: KUB30 KUB30.2 KUB30.91 (B30-Bezeichnung des Schlagsschraubers)

	KUB30 KUB30.2	KUB30.91
Akkuspannung	20V --- Max**
Drehzahl 0-1900/2200/min
Schlagzahl 0-3000/3200bpm
Max. Drehmoment 300Nm
Werkzeugaufnahme 12.7mm
Gewicht 1.7kg 1.1kg
Batteriekapazität	4.0Ah /

** Spannung ohne Arbeitslast gemessen.
Anfangsakkuspannung erreicht maximal 20 Volt.
Nennspannung ist 18 Volt.

INFORMATIONENÜBER LARM

Gewichteter Schaldruck L	pA = 87.5 dB(A)
KpA	3 dB(A)
Gewichtete Schalleistung L	wA=98.5 dB(A)
KwA	3 dB(A)
Tragen Sie einenGehörschutz.

INFORMATIONENÜBER VIBRATIONEN

Vibrations Gesamt Messwertermittlung gemäß EN 62841:

Vibrationsemissionswert:	ah= 3.36 m/s2
	Unsicherheit K = 1.5 m/s2

Der angegebene Vibrationsgesamtwert kann und der angegebene Vibrationsemissionswert wurden gemäß Standardprüverfahren gemessen und können zum Vergleichen eines Werkzeug mit einem anderen verwendet werden.

Der angegebene Vibrationsgesamtwert und der angegebene Vibrationsemissionswert können auch für eine anfängliche Beurteilung der Beeinträchtigung verwendet werden.

WARNING: Die Vibrations- und Lärmemissionen bei der eigentlichen Nutzung des Elektrowerkzeugs können vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug verwendet wird und insbesondere abhängig davon, welcher Werkstücktyp verarbeitet wird, und abhängig von folgenden Beispelen und verschiedene Einsatzmöglichkeiten des Werkzeugs: Wie das Werkzeug verwendet wird und Materialien geschritten oder angebohr werden. Das Werkzeug ist in gutem Zustand und gut gepflegt. Verwendung des wichtigen Zubehörs für das Werkzeu und Gewährleistung seiner Scharfe und seines guts Zustands.

Die Festigkeit des Griffs auf den Handgriffen und, falls Antivibrations- und Lärmschutzzubehör verwendet wird.

Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.

Wird theses Werkzeug nicht angemessen gehandelt, kann es ein Hand-Arm-Vibrationssyndrom erzeugen.

WARNING: Um kein zu sein, sollte eine Abschätzung des Belastungsgrades aller Arbeitsabschnittte während tatsächcher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschelt ist, und wenn es sich im

Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden. Hilft damit, das Risiko der Vibrations- und Lärmbelastung zu minimieren. Verwenden Sie IMMER scharfe Meissel, Bohrer und Sageblätter. Pflegen Sie diesen Werkzeug diesen Anweisungen entsprechend und achtEN Sie auf eine gute Einfettung (wo erforderlich). Falls das Werkzeug regelmäßig verwendet werden soll, investieren Sie in Antivibrations- und Lärmschutzzubehör. Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteile.

ZUBEHÖRTEILE

	KUB30	KUB30.2	KUB30.91
Li-Ionen-Akkupack(KAB21)	2	2
Ladegerät(KAC21)	1	1
M22 Steckdose 1	1	1
Gürtel 1	1	1
Zylinderstift 1	1
O-förmiger Ring	1	1

Wir empfehlen Ihnen, sümttliche Zubehörteile beim selbst Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Weitere Informationenfinden Sie auf der Verpackung der Zubehörteile. AuchHir Fachhändler berät SieGREne.

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig

durch.

Bestimmungsgemäß Gerbrauch:

Laden Sie den Akku vor erster Inbetriebnahme. Neue Akkus erhalten ihre volle Kapazität erst nach einigen Lade und Entladezyklen.

MONTAGE UNDBEDIENUNG

MASSNAHME	ABBILDUNG
MONTAGE
Aufsetzen und Entnahme der Steck-nuss	Siehe Bild A1, A2
BETRIEB

Rechts-/LinkslaufschafterWARNING: Die Drehrichtung kann erst dann verändert werden, wenn die Maschine vollständig statisch ist.	Siehe Bild B, C1, C2
VARIABLEGESCHWINDIGKEITSEINSTELLUNG	Siehe Bild D
Bedieren des Ein-/Aus-SchaltersWARNING: Nicht über langere Zeiträume bei niedriger Geschwindigkeit betreiben, damit kann es zu großer Hitzeentwicklung im Geräteinneren kommt.	Siehe Bild E
LED-KontrollleucheVor dem Betrieb wird das LED-Licht aktiviert, wenn der Ein-/Ausschalter leicht gedrückt wird; es erlöscht 20 Sekunden nach Loslassen des Ein-/Ausschalters automatisch.Die Batterie des Schlagschraubers ist mit einem Schutzsystem ausgestattet. Wenn die LED-Anzeige 3 Sekunden schnell blinkt und dann erlischt, schaltet das Werkzeug die Stromversorgung zum Werkzeug automatisch ab, um die Batteriedauer zu verlangern. Das Werkzeug wird beim Betrieb automatisch stoppen, wenn das Werkzeug und/oder der Akku wie folgt beansprucht werden:Überlastet: Das Werkzeug wird so betrieben, dass es ungewöhnlich viel Strom verbraucht. Lassen Sie in thisem Fall den Schalter am Werkzeug los, um den Überlastungsvorgang zu beenden; und starten Sie dann emeut.Überhitz: Wenn das Werkzeug unter dem zuvor genannten Zustand nicht durch Drücken des Schalters gestartet werden kann, sind das Werkzeug und der Akku überhitzt. In thisem Fall müssen Sie das Werkzeug und das Akkupack vor dem erneuten Einsatzden des Schalters abkühlen.Niedrige Batteriespannung: Die verbleibende Batteriespannung ist zu niedrig und das Werkzeug Funktioniert nicht. In thisem Fall müssen Sie den Akku enthalten und aufladen.WARNING: Drucken Sie den Schalter, um sicherzustellen, dass sich der Lenkhebel sowohl auf der linken als auch auf der rechten Seite befindet, bevor Sie die LED einschalten.	Siehe Bild E

PROBLEMBEHEBUNG

1. DER AKLU LÄSST SICH NICT IN DAS LADEGERÄT EINSETZEN

Der Akku kann nur in einer Richtung in das Ladegerät eingesetzt werden. Drehen Sie den Akku, bis er in die Aussparung im Ladegerät hineinpasst; die rote LED leuchtet auf, wenn der Akku ländt).

2. GRÜNDE FÜR UNTERSCHIEDLICHE EINSATZZEITEN

Probleme beim Laden oder längerere Zeiten des Nichtgebrauchs konnen die Einsatzzeit des Akkus betrachtlich herabsetzen. Dies ist das Problem im Zusammenhang mit der Anzahl der Ladevorgänge. Nach mehrmaligem Aufladen und Benutzen wird diese Situation verbessert. Harte Einsatzbedingungen wie z. B. das Eindrehen großer Schrauben in hartes Holz verbrauchen mehr Energie als weniger schwere Arbeiten. Laden Sie den Akku nicht bei Temperaturen unter 0^ bzw. über 30^ ; andernfalls wird die Leistung beeinträchtigt.

WARTUNG

Entfermen Sie den Akku aus der Maschine, ehe Sie irgendwelche Einstell-, Reparatur- oder Wartungsarbeiten vomehmen.

Ihr Werkzeug bestehtigt keine zusätzliche Schmierung oder Wartung.

Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie davon, dass bei staubigen Arbeitsen die Luftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfern, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsznetz.

BEI AKKUWERKZEUGEN

Der Umgebungstemperaturbereich für die Nutzung und Lagerung von Werkzeug und Akku liegt zwischen 0^ und 45^ .

Der empfohlene Umgebungstemperaturbereich fur die Ladestation liegt zwischen 0^ und 40^ .

UMWELTSCHUTZ

Elektroprodukte)dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollenn nach Mochigkeit zu einer Recyclungstelle

gebracht werden. Ihr zuständigen Behörden oder Ihr Fachhändler geben Ohnen hierzu keinse Auskunft.

Erklaren hiermit, dass unser Produkt,

Beschreibung kabellosem Schlagschrauber

Typ KUB30 KUB30.2 KUB30.91 (B30-

Bezeichnung des Schlagschraubers)

Funktionen Anziehen und Lösen von Schrauben und Muttem

Den Bestimmungen der folgenden Richtlinien entspricht:

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

Werte nach

EN 62841-1

EN 62841-2-2

EN 55014-1

EN 55014-2

Zur Kompilierung der technischen Datei ermächtigte Person

Name Marcel Filz

Anschrift Positec Germany GmbH, Postfach 32 02 16, 50796 Cologne, Germany

2020/05/25

Allen Ding

Stellvertretender Chefingenieur,

Prüfung und Zertifizierung

Positec Technology (China) Co., Ltd

Adresse Positec Germany GmbH, Postfach
