MANUALE UTENTE KUB30.2 KRESS

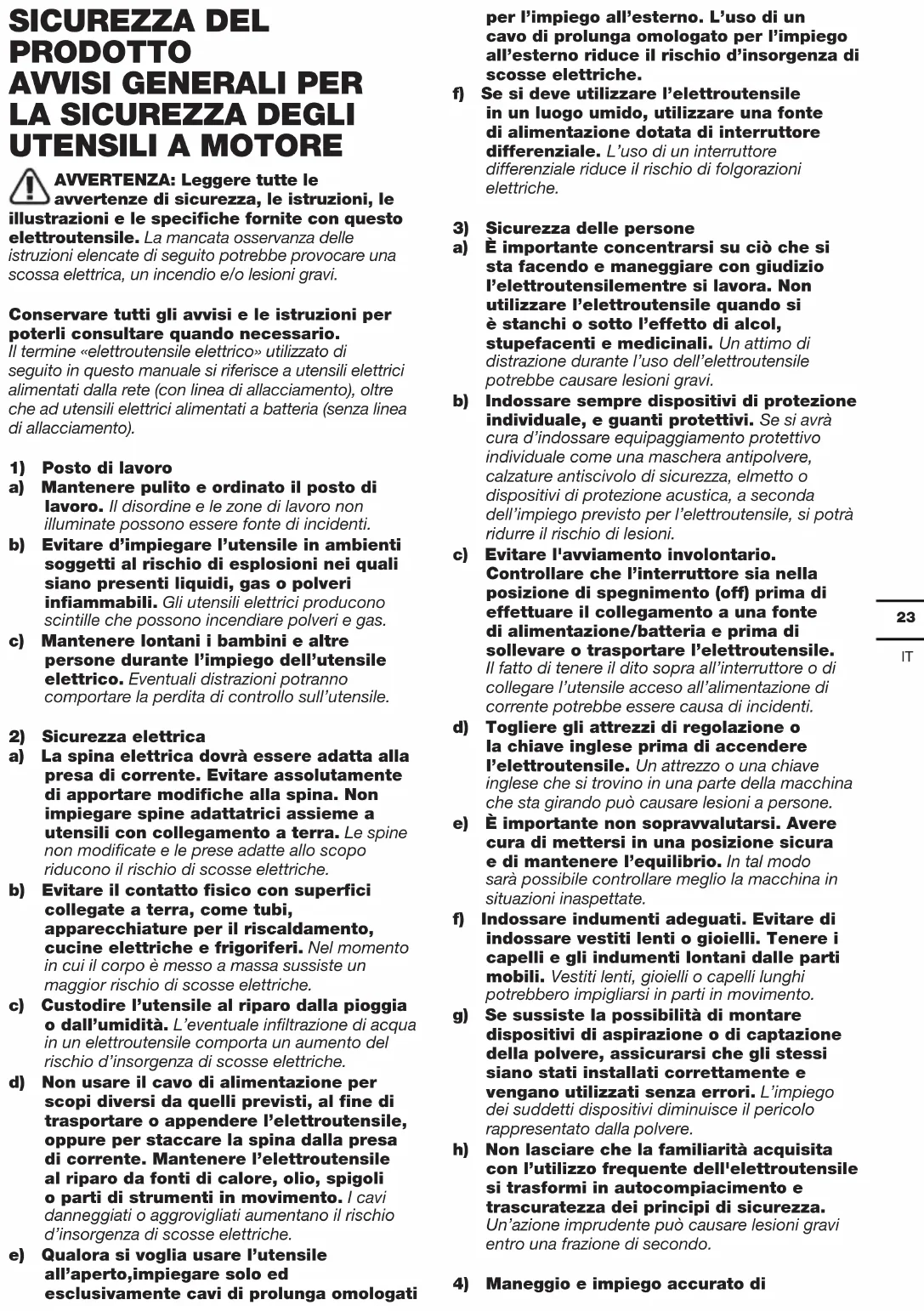

AVVERTENZA: Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questo elettroutensile. La mancata osservanza delle istruzioni elencate di seguito potrebbe provocare una scossa elettrica, un incendio e/o lesioni gravi. Conservare tutti gli avvisi e le istruzioni per poterli consultare quando necessario. Il termine «elettroutensile elettrico» utilizzato di seguito in questo manuale si riferisce a utensili elettrici alimentati dalla rete (con linea di allacciamento), oltre che ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

a) Mantenere pulito e ordinato il posto di lavoro. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’utensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono incendiare polveri e gas. c) Mantenere lontani i bambini e altre persone durante l’impiego dell’utensile elettrico. Eventuali distrazioni potranno comportare la perdita di controllo sull’utensile.

2) Sicurezza elettrica

a) La spina elettrica dovrà essere adatta alla presa di corrente. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme a utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, apparecchiature per il riscaldamento, cucine elettriche e frigoriferi. Nel momento in cui il corpo è messo a massa sussiste un maggior rischio di scosse elettriche. c) Custodire l’utensile al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un elettroutensile comporta un aumento del rischio d’insorgenza di scosse elettriche. d) Non usare il cavo di alimentazione per scopi diversi da quelli previsti, al fine di trasportare o appendere l’elettroutensile, oppure per staccare la spina dalla presa di corrente. Mantenere l’elettroutensile al riparo da fonti di calore, olio, spigoli o parti di strumenti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’utensile all’aperto,impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Se si deve utilizzare l’elettroutensile in un luogo umido, utilizzare una fonte di alimentazione dotata di interruttore differenziale. L’uso di un interruttore differenziale riduce il rischio di folgorazioni elettriche.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensilementre si lavora. Non utilizzare l’elettroutensile quando si è stanchi o sotto l’effetto di alcol, stupefacenti e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile potrebbe causare lesioni gravi. b) Indossare sempre dispositivi di protezione individuale, e guanti protettivi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come una maschera antipolvere, calzature antiscivolo di sicurezza, elmetto o dispositivi di protezione acustica, a seconda dell’impiego previsto per l’elettroutensile, si potrà ridurre il rischio di lesioni. c) Evitare l'avviamento involontario. Controllare che l’interruttore sia nella posizione di spegnimento (off) prima di effettuare il collegamento a una fonte di alimentazione/batteria e prima di sollevare o trasportare l’elettroutensile. Il fatto di tenere il dito sopra all’interruttore o di collegare l’utensile acceso all’alimentazione di corrente potrebbe essere causa di incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’elettroutensile. Un attrezzo o una chiave inglese che si trovino in una parte della macchina che sta girando può causare lesioni a persone. e) È importante non sopravvalutarsi. Avere cura di mettersi in una posizione sicura e di mantenere l’equilibrio. In tal modo sarà possibile controllare meglio la macchina in situazioni inaspettate. f) Indossare indumenti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli e gli indumenti lontani dalle parti mobili. Vestiti lenti, gioielli o capelli lunghi potrebbero impigliarsi in parti in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’impiego dei suddetti dispositivi diminuisce il pericolo rappresentato dalla polvere. h) Non lasciare che la familiarità acquisita con l’utilizzo frequente dell'elettroutensile si trasformi in autocompiacimento e trascuratezza dei principi di sicurezza. Un’azione imprudente può causare lesioni gravi entro una frazione di secondo.

4) Maneggio e impiego accurato di24

elettroutensili a) Non sovraccaricare l’elettroutensile. Impiegare l’elettroutensile adatto per eseguire il lavoro. Utilizzando l’elettroutensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. c) Staccare la spina dalla presa di corrente e/o rimuovere la batteria, se rimovibile, dall’elettroutensile prima di effettuare qualsiasi regolazione, sostituire gli accessori o riporre gli utensili elettrici. Tale precauzione eviterà che la macchina possa essere messa in funzione inavvertitamente. d) Custodire gli elettroutensili non utilizzati fuori della portata dei bambini. Non fare usare l’apparecchio a persone non abituate a farlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte. e) Eseguire la manutenzione di elettroutensile e accessori. Verificare che le parti mobili dell'elettroutensilefunzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione della macchina stessa. Far riparare le parti danneggiate prima di utilizzare l'elettroutensile. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata in modo poco accurato. f) Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno di frequente e sono più facili da condurre. g) Utilizzare elettroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di macchina. Osservare le condizioni di lavoro e il lavoro da eseguire durante l’impiego. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. h) Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di olio e grasso. Le impugnature e le superfici di presa scivolose non permettono l’uso e il controllo sicuri dell’elettroutensile in situazioni impreviste.

5) Maneggio e impiego accurato delle

batterie a) Caricare la batteria solo ed esclusivamente con i dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria, sussiste pericolo di incendio, se utilizzato con una batteria di tipo diverso. b) Utilizzare negli elettroutensili elettrici solo ed esclusivamente le batterie previste per tale scopo. L’uso di batterie di tipo diverso potrebbe dare insorgenza a lesioni a persone e comportare il rischio d’incendi. c) Tenere la batteria non utilizzata lontano da graffette, monete, chiavi, chiodi, viti o altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale cortocircuito tra i contatti della batteria può dare origine a bruciature o ad incendi. d) In caso di impiego sbagliato, possono verificarsi fuoriuscite di liquido dalla batteria. Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio a un medico. Il liquido fuoriuscito dalla batteria può causare irritazioni cutanee o bruciature. e) Non utilizzare una batteria o un elettroutensile danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile con la possibilità di causare un'esplosione o un incendio. f) Non esporre una batteria o un utensile al fuoco o a temperature elevate. L'esposizione al fuoco o a una temperatura superiore a 130°C potrebbe provocare un'esplosione. g) Seguire tutte le istruzioni per la carica e non caricare la batteria o l'elettroutensile a una temperatura che non rientri nell'intervallo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specificato, potrebbe danneggiare la batteria aumentando il rischio d'incendio.

a) Fare riparare l’apparecchio esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tal modo potrà essere salvaguardata la sicurezza dell’apparecchio. b) Non riparare le batterie danneggiate. Gli interventi di riparazione sulle batterie devono essere eseguiti dal costruttore o da fornitori di assistenza autorizzati. AVVERTIMENTO DI SICUREZZA DELLA

1. Tenere l'attrezzo tramite le apposite

superfici isolanti quando si esegue un'operazione per la quale il dispositivo di chiusura può venire a contatto con cavi non visibili. In questo modo, si eviterà il contatto con i fili sotto tensione, impedendo il trasferimento della stessa alle parti metalliche dell’attrezzo ed il conseguente rischio di scossa elettrica per l’operatore.25

BATTERIA a) Non smontare, aprire o strappare le cellule secondarie o il pacco batteria. b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni. c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole. d) Non sottoporre il pacco batteria a scosse meccaniche. e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con abbondante acqua e consultare un medico. f) Se si ingerisce una cellula o un pacco batteria, consultare immediatamente un medico. g) Tenere le cellule e il pacco batteria puliti e asciutti. h) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.

i) Il pacco batteria deve essere caricato

prima dell'uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni. j) Non lasciare un pacco batteria in carica se non in uso. k) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni. l) Il pacco batteria offre prestazioni ottimali se utilizzate ad una temperatura ambiente normale (20°C ± 5°C). m) Quando si smaltiscono i pacchi batteria, tenere i pacchi batteria con diversi sistemi elettrochimici separati gli uni dagli altri. n) Ricaricare solo con il caricatore specificato da Kress. Non utilizzare caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura. Un caricatore adatto ad un tipo di pacco batteria potrebbe provocare rischi d’incendi quando è usato con un altro pacco batteria. o) Non utilizzare un pacco batteria non progettato per l'uso con l'apparecchiatura. p) Tenere il pacco batteria fuori dalla portata dei bambini. q) Conservare i documenti originali del prodotto per riferimenti futuri. r) Rimuovere la batteria dall'apparecchiatura, se non in uso. s) Smaltire adeguatamente. t) Non mischiare batterie di diverse marche, capacità, dimensioni o tipologia nello stesso dispositivo. u) Non rimuovere anzitempo il pacco batterie dalla sua confezione originale.

v) Fare attenzione ai segni più (+) e meno (–)

sulla batteria e accertarsi di utilizzarla nel modo corretto. SIMBOLI Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni Attenzione Indossare protezione per le orecchie Indossare protezione per gli occhi Indossare una mascherina antipolvere I prodotti elettrici non possono essere gettati tra i riuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. Li-I on Batteria agli ioni di litio (Li-Ion). Questo prodotto è stato contrassegnato con un simbolo riguardante la raccolta dif- ferenziata per tutti i pacchi batteria. La batteria sarà poi riciclata o demolita allo scopo di ridurre l'impatto ambientale. I pacchi batteria possono costituire un pericolo per l'ambiente e per la salute umana in quanto contengono sostanze pericolose. Se smaltite in maniera scorretta, le batterie potrebbero entrare nel ciclo dell'acqua, con conseguenti rischi per l'ambiente. Non smaltire le batterie esaurite nei riuti generici. Non bruciare Indossare guanti di protezione.26

Alta velocità Bassa velocità Blocco

PULSANTE DI REGOLAZIONE DELLA

• Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna. DATI TECNICI Denominazione del tipo: KUB30 KUB30.2 KUB30.91 (B30- designazione del macchinario per avvitatrice a impulsi) KUB30 KUB30.2 KUB30.91 Tensione nominale 20V Max** Velocità senza carico 0-1900/2200/min Velocità nominale impatto 0-3000/3200bpm Coppia max 300Nm Capacità del mandrino 12.7mm Peso dell’utensile 1.7kg 1.1kg Capacità della batteria 4.0Ah / ** Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 20 Volt. La tensione nominale è di 18 Volt. INFORMAZIONI SUL RUMORE Pressione sonora ponderata A L

3 dB(A) Indossare protezione per le orecchie. INFORMAZIONI SULLA VIBRAZIONE I valori totali di vibrazione (somma vettoriale triassiale) sono determinati secondo lo standard EN 62841: Valore emissione vibrazioni:

Incertezza K = 1.5 m/s² Il valore totale di emissione di vibrazioni dichiarato e il valore di emissioni sonore dichiarati sono stati misurati in base a un metodo di collaudo standard e possono essere utilizzati per il confronto di un utensile con un altro. Il valore totale di emissione di vibrazioni dichiarato e il valore di emissioni sonore dichiarato possono anche essere utilizzati in una valutazione preliminare dell’esposizione. AVVERTENZA: le emissioni di vibrazioni e sonore durante l’uso effettivo dell’elettroutensile possono differire dal valore dichiarato in base alle modalità con cui esso viene utilizzato. In particolare quale tipo di pezzo viene lavorato dipende dai seguenti fattori e da altre variazioni sulle modalità di utilizzo dell’elettroutensile: Come viene usato l’elettroutensile e quali sono i materiali tagliati o forati. Le condizioni e la buona manutenzione dell’elettroutensile. L’uso dell’accessorio corretto per il taglio e la sua aflatura, nonché le sue buone condizioni. La tenuta della presa sulle impugnature e se vengono utilizzati eventuali accessori antivibrazioni e anturumore. L’adeguatezza dell’utilizzo dell’elettroutensile rispetto a quanto previsto. Questo elettroutensile potrebbe causare l’insorgenza della sindrome della vibrazione dell’avambraccio se il suo utilizzo non viene gestito correttamente. AVVERTENZA: per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe27

ridurre signicativamente il livello di esposizione sul periodo di lavoro totale. Aiuto a minimizzare il rischio di esposizione alle vibrazioni e al rumore. Usare sempre scalpelli, trapani e lame aflati. Conservare questo elettroutensile sempre in conformità a queste istruzioni e mantenerlo ben lubricato (dove appropriato). Se l’utensile deve essere utilizzato regolarmente, investire in accessori antivibrazioni e antirumore. Pianicare il lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell’arco di più giorni. ACCESSORI

KUB30 KUB30.2 KUB30.91

Unità batteria (KAB21) 2 2 / Caricatore (KAC21) 1 1 / M22 presa

Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l’attrezzo. Fare riferimento alla confezione dell’accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi. ISTRUZIONI SUL FUNZIONAMENTO NOTA:Leggere scrupolosamente il manuale delle istruzioni prima di usare l’attrezzo. Uso conforme alle norme: Questo utensile è stato progettato per essere utilizzato per avvitare e allentare bulloni, dadi e svariati tipi di dispositivi di ssaggio lettati. Questo utensile non deve essere usato come trapano. MONTAGGIO E FUNZIONAMENTO AZIONE FIGURA MONTAGGIO Installazione e smontaggio della presa Vedere Fig. A1, A2 FUNZIONAMENTO Leva dello sterzo ATTENZIONE:Lo sterzo non può essere modicato nché la macchina è completamente statica. Vedere Fig. B, C1, C2

REGOLAZIONE DELLA VELOCITÀ

VARIABILE Vedere Fig. D Funzionamento dell’interruttore di accensione/spegnimento ATTENZIONE: Non usare per periodi prolungarti a bassa velocità perché internamente si crea un calore eccessivo. Vedere Fig. E Indicatore spia LED Prima del funzionamento, il LED si accende quando si preme lievemente l’interruttore On/Off e si spegne au- tomaticamente 20 secondi dopo aver rilasciato l’interruttore On/Off. La batteria della chiave a impatto è dotata di un sistema di protezione. Quando la spia LED lampeggia rapidamente per 3 secondi e poi si spegne, il sistema interromperà automaticamente l’alimentazione all’utensile per estendere la durata della batteria. L’utensile si arresta automaticamente durante il funzion- amento se l’utensile e/o la batteria si trovano in una delle seguenti condizioni:

• Sovraccarico: l’utensile viene fatto funzionare in modo tale da generare una corrente eccessivamente elevata. In questo caso, rilasciare l’interruttore sull’utensile per arrestare l’operazione di sovraccarico; e quindi riavviare.

• Sovraccarico: Nelle condizioni di cui sopra, se lo strumento non si avvia tramite premere l’interruttore, l’utensile e la batteria si surriscaldano. In questo caso, raffreddare l’utensile e il pacco batteria prima di riavviare l’interruttore.

• Bassa tensione della batteria: la capacità rimanente della batteria è troppo bassa e l’utensile non può funzionare. In tal caso, rimuovere e ricaricare la batteria. ATTENZIONE: Premere l’interruttore per assicurarsi che la leva dello sterzo sia su entrambi i lati sinistro e destro prima di accendere il LED. Vedere Fig. E28

SOLUZIONE DI PROBLEMI

1. NON RIESCO AD INSERIRE LA BATTERIA NEL

CARICABATTERIA. PERCHÉ? La batteria deve essere inserita nel caricabatteria in un’unica direzione. Girare la batteria e inserirla nel suo alloggiamento. Il corretto posizionamento e l’inizio del caricamento della batteria dovrebbe essere indicato dal LED rosso acceso.

I problemi relativi ai tempi di caricamento elencati sopra e un prolungato non utilizzo di un’unità batteria provocano la riduzione della durata d’esercizio dell’unità batteria stessa. Questo è un problema relativo al numero di ricarica. Tale situazione verrà migliorata dopo la ricarica e l’utilizzo per qualche volta. Condizioni di lavoro più pesanti, come ad esempio l’inserimento di viti di grandi dimensioni nel legno duro, provocano un consumo più rapido della batteria rispetto a condizioni di lavoro leggere. Non ricaricare l’unità batteria con temperature al di sotto di 0

C e al di sopra di 30

poiché quest’operazione incide sul rendimento della batteria stessa. MANUTENZIONE Togliere l’unità batteria dal trapano a percussione prima di procedere con eventuali interventi. L’attrezzo non richiede di lubricazione o manutenzi- one aggiuntiva. Non usare mai acqua o detergenti chimici per pulire l’attrezzo. Pulire con un panno asciutto. Immagazzin- are sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi.

BATTERIA La temperatura ambientale raccomandata per l’uso e la conservazione dell’utensile e della batteria è di

La temperatura ambientale raccomandata per il carica- batterie durante la carica è di 0

TUTELA AMBIENTALE I prodotti elettrici non possono essere gettati tra i riuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. DICHIARAZIONE DI CONFORMITÀ NOI, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Dichiariamo che l’apparecchio, Descrizione Avvitatore a batteria Type designation KUB30 KUB30.2 KUB30.91 (B30- designazione del macchinario per av- vitatrice a impulsi) Funzioni Serrare e svitare viti, dadi È conforme alle seguenti direttive, 2006/42/EC 2014/30/EU 2011/65/EU&(EU)2015/863 conforme a, EN 62841-1 EN 62841-2-2 EN 55014-1 EN 55014-2 Il responsabile autorizzato alla compilazione della documentazione tecnica, Nome Marcel Filz Indirizzo Positec Germany GmbH, Postfach 32 02 16, 50796 Cologne, Germany 2020/05/25 Allen Ding Vice capo ingegnere, testing e certicazione Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China29
