РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Theva N°3D FOCAL

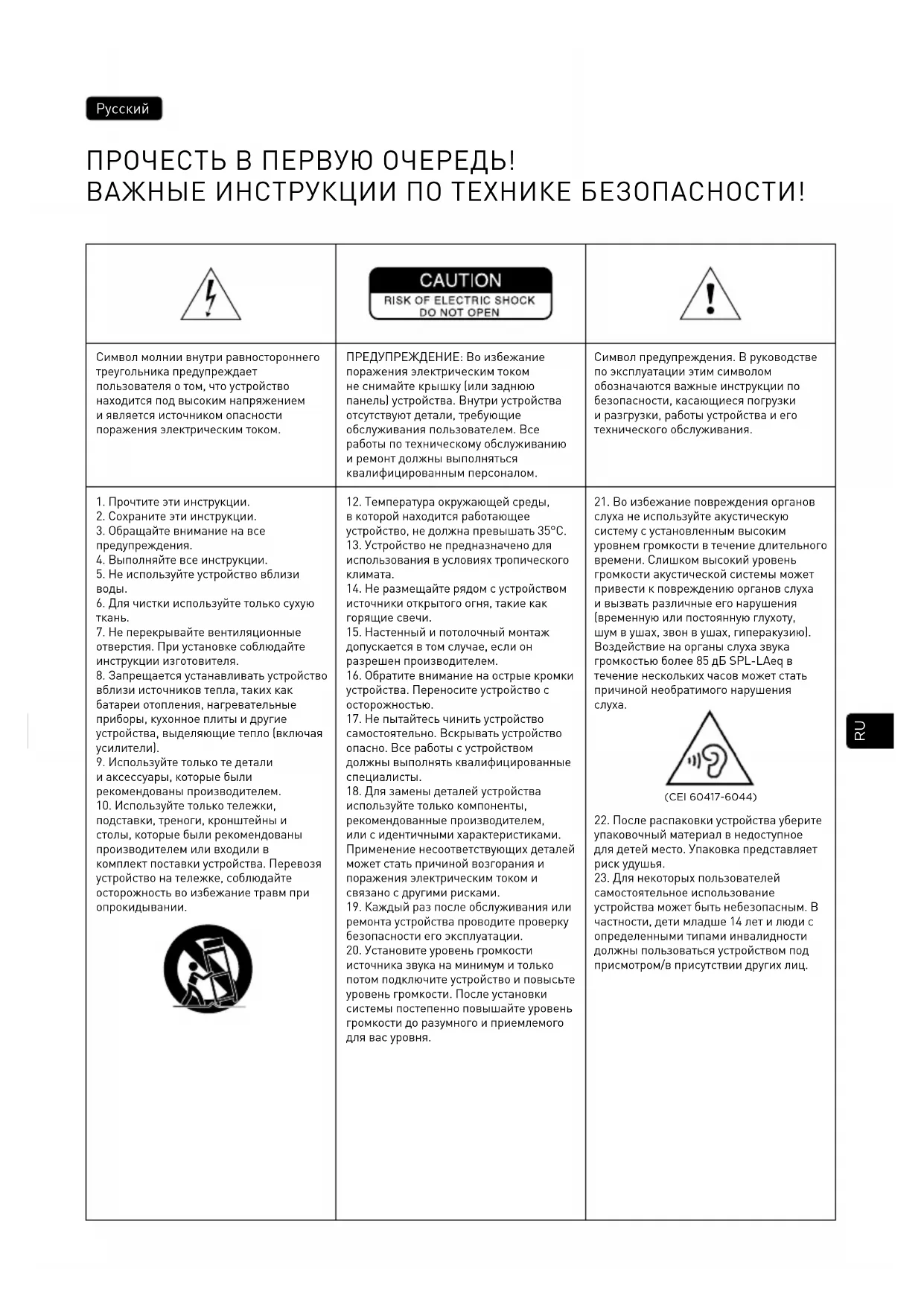

Символ молнии внутри равностороннего треугольника предупреждает пользователя о том, что устройство находится под высоким напряжением и является источником опасности поражения электрическим током. ПРЕДУПРЕЖДЕНИЕ: Во избежание поражения электрическим током не снимайте крышку (или заднюю панель) устройства. Внутри устройства отсутствуют детали, требующие обслуживания пользователем. Все работы по техническому обслуживанию и ремонт должны выполняться квалифицированным персоналом. Символ предупреждения. В руководстве по эксплуатации этим символом обозначаются важные инструкции по безопасности, касающиеся погрузки и разгрузки, работы устройства и его технического обслуживания.

1. Прочтите эти инструкции.

2. Сохраните эти инструкции.

3. Обращайте внимание на все

4. Выполняйте все инструкции.

5. Не используйте устройство вблизи

6. Для чистки используйте только сухую

7. Не перекрывайте вентиляционные

отверстия. При установке соблюдайте инструкции изготовителя.

8. Запрещается устанавливать устройство

вблизи источников тепла, таких как батареи отопления, нагревательные приборы, кухонное плиты и другие устройства, выделяющие тепло (включая усилители).

9. Используйте только те детали

и аксессуары, которые были рекомендованы производителем.

10. Используйте только тележки,

подставки, треноги, кронштейны и столы, которые были рекомендованы производителем или входили в комплект поставки устройства. Перевозя устройство на тележке, соблюдайте осторожность во избежание травм при опрокидывании.

12. Температура окружающей среды,

в которой находится работающее устройство, не должна превышать 35°C.

13. Устройство не предназначено для

использования в условиях тропического

14. Не размещайте рядом с устройством

источники открытого огня, такие как горящие свечи.

15. Настенный и потолочный монтаж

допускается в том случае, если он разрешен производителем.

16. Обратите внимание на острые кромки

устройства. Переносите устройство с осторожностью.

17. Не пытайтесь чинить устройство

самостоятельно. Вскрывать устройство опасно. Все работы с устройством должны выполнять квалифицированные специалисты.

18. Для замены деталей устройства

используйте только компоненты, рекомендованные производителем, или с идентичными характеристиками. Применение несоответствующих деталей может стать причиной возгорания и поражения электрическим током и связано с другими рисками.

19. Каждый раз после обслуживания или

ремонта устройства проводите проверку безопасности его эксплуатации.

20. Установите уровень громкости

источника звука на минимум и только потом подключите устройство и повысьте уровень громкости. После установки системы постепенно повышайте уровень громкости до разумного и приемлемого для вас уровня.

21. Во избежание повреждения органов

слуха не используйте акустическую систему с установленным высоким уровнем громкости в течение длительного времени. Слишком высокий уровень громкости акустической системы может привести к повреждению органов слуха и вызвать различные его нарушения (временную или постоянную глухоту, шум в ушах, звон в ушах, гиперакузию). Воздействие на органы слуха звука громкостью более 85дБ SPL-LAeq в течение нескольких часов может стать причиной необратимого нарушения

22. После распаковки устройства уберите

упаковочный материал в недоступное для детей место. Упаковка представляет риск удушья.

23. Для некоторых пользователей

самостоятельное использование устройства может быть небезопасным. В частности, дети младше 14лет и люди с определенными типами инвалидности должны пользоваться устройством под присмотром/в присутствии других лиц. (CEI 60417-6044)40 41 THEVA

Постоянно развиваясь, компания Focal-JMlab оставляет за собой право изменять технические спецификации своих изделий без предварительного уведомления. Изображения носят иллюстративный характер. Для подтверждения гарантии Focal-JMlab, еперь продукт можно зарегистрировать на сайте www.focal.com/warranty Руководство по эксплуатации Dziękujemy za zakup produktu Focal. Witamy w naszym świecie – świecie Hi-Fi. Naszymi wartościami są innowacyjne rozwiązania, tradycja, doskonałość i przyjemność, a jedynym celem – oferowanie naszym klientom czystego, wiernego i bogatego dźwięku. Zalecamy przeczytanie instrukcji zawartych w tej broszurze i zachowanie jej do przyszłego wykorzystania, aby odkryć pełen zakres możliwości tego sprzętu. Погрузка и разгрузка (рис. A) Вес акустической системы Theva N°3-D составляет более 20 кг. Во время извлечения устройства из упаковки и монтажа настоятельно рекомендуется работать в паре. Обратите внимание на наличие у акустической системы Theva острых кромок. Обращайтесь с громкоговорителями с осторожностью, чтобы избежать порезов. Фиксация основания (рис. B) Совместите основание с крепежными отверстиями, вставьте 4 винта и затяните их шестигранным ключом. Винты и ключ включены в комплект поставки. Убедитесь в том, что основание установлено в правильном направлении (верхней стороной к громкоговорителю). Затем прикрепите каучуковые прокладки или акустические шипы в зависимости от типа поверхности, на которой будет установлена акустическая система. В случае установки на твердой поверхности используйте каучуковые

Если громкоговорители будут установлены на ковровом покрытии, обязательно использование акустических шипов, которые обеспечат устойчивость оборудования. Защитная сетка (рис. C) В комплект поставки акустической системы Theva входят защитные сетки для громкоговорителей. Благодаря системе магнитных креплений их легко установить и снять. Мы рекомендуем снимать защитную сетку во время прослушивания музыки для обеспечения оптимальных параметров работы громкоговорителей. Dolby Atmos® (рис. D) Акустическая система Theva N°3-D поддерживает Dolby Atmos®. Для отражения звука от потолка и достижения эффекта Dolby Atmos® верхний динамический излучатель развернут кверху. Технология Dolby Atmos® обеспечивает создание объемного звука, включающего вертикальное измерение за счет подключения нового источника звука — потолка. Дополнительное измерение добавляет многоканальному звучанию точности и реализма, необходимых для системы домашнего кинотеатра (рис. D).40 41 THEVA

Руководство по эксплуатации Подключения (рис. E) Универсальные разъемы Theva обеспечивают надежное подключение при применении неизолированных кабелей (до 4 мм в диаметре) и штекеров вилочного типа или типа «банан». При подключении компонентов аудиосистемы обязательно необходимо соблюдать полярность. Разъем, помеченный знаком «+», должен быть подключен к соответствующему выходу усилителя, а разъем «–» — к отрицательной клемме. Невыполнение этого условия приведет к существенному ухудшению качества стереозвучания и восприятия нижних частот. Качество и сечение кабеля должны соответствовать его длине: консультацию относительно этих параметров можно получить при покупке кабеля. Подключения Dolby Atmos® (рис. E) Убедитесь в правильности подключения кабелей к разъемам на тыльной стороне громкоговорителя. Верхний разъем предназначен для подключения верхнего динамического излучателя, обеспечивающего воспроизведение эффекта объемного звука Dolby Atmos®. Нижний разъем предназначен для динамических излучателей, расположенных на передней панели громкоговорителя (рис. E). Выбор места установки (рис.F, G, I, J) Ваша акустическая система рассчитана на воспроизведение как можно более реалистичного звучания всех видов музыки или программ домашнего кинотеатра. Однако для получения оптимальных рабочих характеристик, обеспечения хорошего тонального баланса и реалистичного звучания следует соблюдать несколько простых

Громкоговорители должны располагаться симметрично напротив слушателя, чтобы в идеале образовывать с ним равносторонний треугольник. Тем не менее эти расстояния можно изменять, чтобы найти идеальный вариант в зависимости от характеристик помещения (рис. F). Громкоговорители должны располагаться на одинаковой высоте и в одной горизонтальной плоскости. В идеале высокочастотный динамический излучатель должен находиться на уровне ушей слушателя в обычной точке прослушивания (рис. G). Не размещайте громкоговорители слишком близко к углам или стенам помещения. Это приведет к нежелательным резонансным явлениям и искусственному усилению низких частот. И наоборот, если уровень низких частот кажется недостаточным, можно попытаться приблизить громкоговорители к стенам для его восстановления (рис. J). Схема размещения компонентов акустической системы для ее использования в системе домашнего кинотеатра приводится на рисунке I (рис. I).

При установке акустической системы для воспроизведения звучания Dolby Atmos® рекомендуется избегать препятствий (полки, лампы и т. д.) на высоте менее 1 м над громкоговорителем Theva N°3-D, которые могут помешать отражению звука Dolby Atmos® от потолка. Оптимизация (рис. H) Оптимальное расположение компонентов акустической системы может быть рассчитано по следующей формуле: если A — расстояние от центра сабвуфера до ближайшей горизонтальной или вертикальной поверхности (пола или стены), B — расстояние до следующей ближайшей поверхности, а C — максимальное расстояние (A < B < C), идеальное расположение громкоговорителя определяется по формуле: B

предположим, расстояние от центра сабвуфера до расположенной позади него стены составляет 50 см (A), расстояние от центра до пола — 60 см (B), следовательно идеальное расстояние до боковой стены составит 72 см (C = B

Руководство по эксплуатации Советы по эксплуатации Рабочие характеристики акустической системы определяются акустическими параметрами помещения, правильным расположением компонентов акустической системы и местоположением слушателя. Таким образом, изменяя расположение элементов, можно скорректировать звучание или добиться нужного

Стереофоническое звучание нечеткое и плохо отцентрировано: попробуйте установить громкоговорители ближе друг к другу или развернуть их в сторону слушателя. Резкое, агрессивное звучание: по всей видимости, акустические характеристики помещения способствуют отражению звука. Рассмотрите возможность использования звукопоглощающих (ковры, мягкая мебель, гобелены или стенные ковры, шторы) и звукоотражающих элементов интерьера (мебель) для поглощения или рассеивания резонирующих

«Плоское», приглушенное звучание: чрезмерное количество звукопоглощающих материалов в комнате, приглушающих звук и лишающих его рельефности. Попробуйте найти оптимальное соотношение звукопоглощающих и звукоотражающих материалов в интерьере. Как правило, для обеспечения высокого качества звучания расположенная позади громкоговорителей поверхность должна способствовать отражению звука. И наоборот, поверхность, расположенная позади слушателя, должна способствовать поглощению звука. Это поможет избежать «загрязнения» звука отраженными шумами. Мебель следует расположить вдоль боковых поверхностей, для того чтобы обеспечить распределение звуковых волн и предупредить возникновение зон многократного отражения звука определенных частот (эффект «порхающего эха»). Период приработки Динамические излучатели, используемые в громкоговорителях Theva — это сложные механические элементы, которым для достижения максимума своих возможностей и приспособления к температурно-влажностным условиям помещения необходим определенный адаптационный период. Длительность периода адаптации зависит от ряда условий и может составлять несколько недель. Для того чтобы сократить этот период, рекомендуется дать поработать акустической системе в течение 20 часов подряд. После полной стабилизации рабочих характеристик вы сможете в полной мере насладиться всеми качествами акустической системы Theva. Особые указания Техническое обслуживание громкоговорителей Theva ограничивается их очисткой от пыли с помощью сухой ткани. Для ухода за корпусом изделия рекомендуется использовать влажную ткань. Никогда не используйте растворители, моющие и чистящие средства, спиртосодержащие или едкие вещества, а также абразивные материалы для очистки поверхности громкоговорителей. Избегайте расположения громкоговорителей вблизи источника тепла. Выбор усилителя Причиной выхода из строя громкоговорителей и динамических излучателей может стать не избыток мощности усилителя, а наоборот, ее недостаток. Если уровень громкости слишком высокий, усилитель начинает работать в режиме насыщения и возникают шумы, которые могут привести к повреждению высокочастотного динамика. Динамическая емкость и разрешающая способность акустической системы Theva достаточно высоки, чтобы выявить достоинства и недостатки усилителей, которые будут к ней подключены. Подобрать усилитель с учетом ваших предпочтений и бюджета вам поможет ваш дистрибьютор.42 43 THEVA

Настройка аудио-/видеоусилителя Убедитесь в том, что выбранный вами усилитель поддерживает Dolby Atmos®. Рекомендации:

• При наличии у усилителя функции автоматической калибровки удостоверьтесь в том, что на усилитель установлена последняя версия операционной системы.

• В случае ручной настройки усилителя рекомендуется: - установить громкоговоритель Dolby Atmos® в режим Small; - громкоговорители Dolby Atmos® должны быть установлены на расстоянии, вдвое превышающем расстояние до фронтальных колонок; - постепенно повышайте уровень громкости до достижения желаемого результата. Условия гарантии На все мониторы Focal распространяется действие гарантии, оформленной официальным дистрибьютором компании Focal в вашей стране. Подробная информация, касающаяся условий гарантии, предоставляется дистрибьютором. Минимальный гарантийный срок соответствует сроку действующих правовых гарантий в стране, в которой оформлен оригинальный счет за приобретенные товары. Произведено под лицензией компании Dolby Laboratories. Dolby, Dolby Atmos и символ double-D являются товарными знаками Dolby Laboratories. Руководство по эксплуатацииZH

Правильная утилизация продукта. Данная маркировка указывает на то, что в пределах ЕС этот продукт не может утилизироваться вместе с бытовым мусором. В целях предотвращения загрязнения окружающей среды и нанесения ущерба здоровью человека утилизируйте продукт должным образом, позволяющим произвести его повторную переработку. Для того чтобы вернуть бывшее в употреблении устройство, используйте системы возврата и сбора сырья либо обратитесь в пункт розничной торговли, в котором вы приобретали продукт, для организации повторной переработки с соблюдением всех норм безопасности.
