MANUALE UTENTE Theva N°3D FOCAL

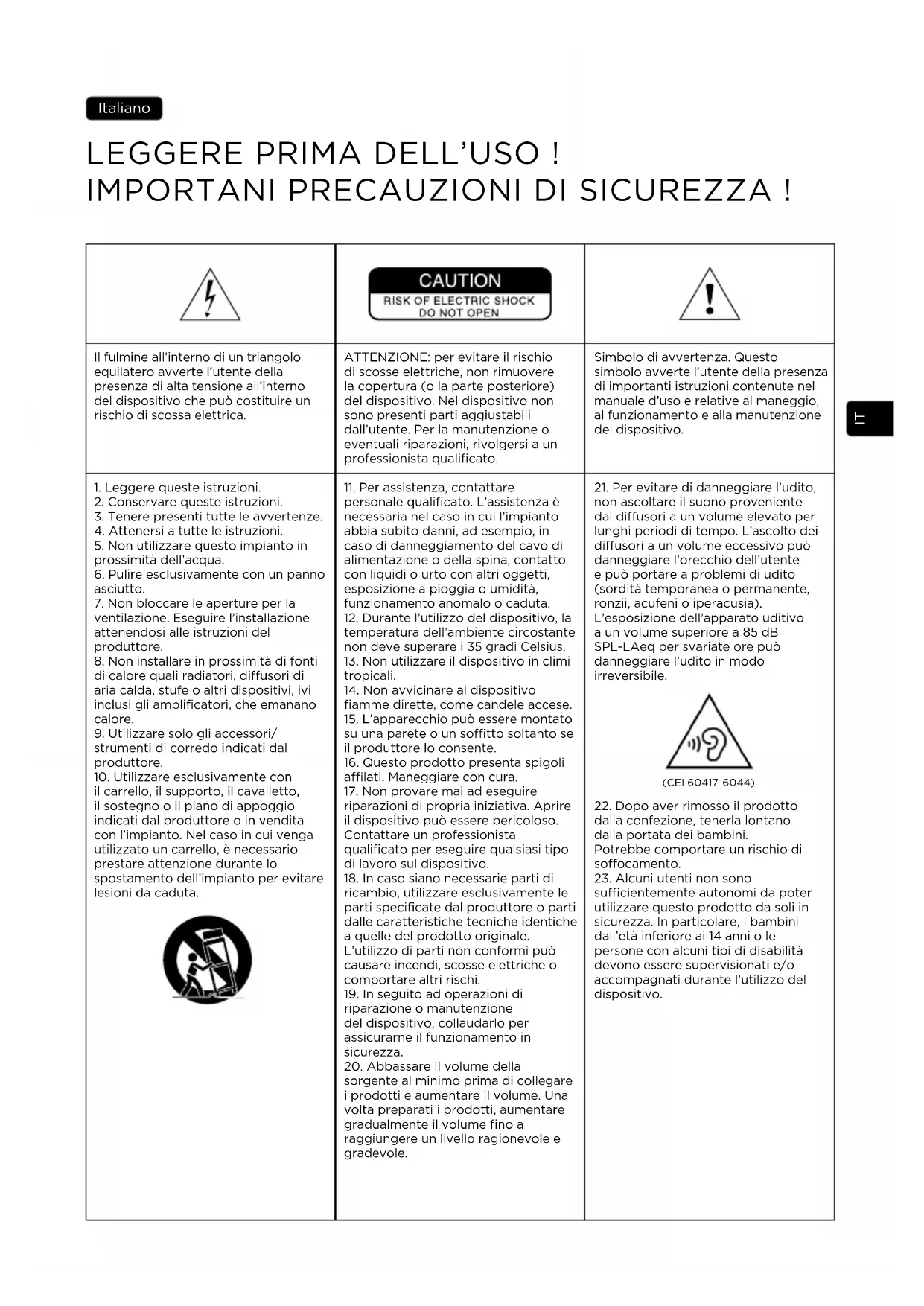

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Tenere presenti tutte le avvertenze.

4. Attenersi a tutte le istruzioni.

5. Non utilizzare questo impianto in

prossimità dell’acqua.

6. Pulire esclusivamente con un panno

7. Non bloccare le aperture per la

ventilazione. Eseguire l’installazione attenendosi alle istruzioni del produttore.

8. Non installare in prossimità di fonti

di calore quali radiatori, diusori di aria calda, stufe o altri dispositivi, ivi inclusi gli amplificatori, che emanano calore.

9. Utilizzare solo gli accessori/

strumenti di corredo indicati dal produttore.

10. Utilizzare esclusivamente con

il carrello, il supporto, il cavalletto, il sostegno o il piano di appoggio indicati dal produttore o in vendita con l’impianto. Nel caso in cui venga utilizzato un carrello, è necessario prestare attenzione durante lo spostamento dell’impianto per evitare lesioni da caduta.

11. Per assistenza, contattare

personale qualificato. L’assistenza è necessaria nel caso in cui l’impianto abbia subito danni, ad esempio, in caso di danneggiamento del cavo di alimentazione o della spina, contatto con liquidi o urto con altri oggetti, esposizione a pioggia o umidità, funzionamento anomalo o caduta.

13. Non utilizzare il dispositivo in climi

14. Non avvicinare al dispositivo

fiamme dirette, come candele accese.

15. L’apparecchio può essere montato

su una parete o un sotto soltanto se il produttore lo consente.

16. Questo prodotto presenta spigoli

alati. Maneggiare con cura.

17. Non provare mai ad eseguire

riparazioni di propria iniziativa. Aprire il dispositivo può essere pericoloso. Contattare un professionista qualificato per eseguire qualsiasi tipo di lavoro sul dispositivo.

18. In caso siano necessarie parti di

ricambio, utilizzare esclusivamente le parti specificate dal produttore o parti dalle caratteristiche tecniche identiche a quelle del prodotto originale. L’utilizzo di parti non conformi può causare incendi, scosse elettriche o comportare altri rischi.

19. In seguito ad operazioni di

riparazione o manutenzione del dispositivo, collaudarlo per assicurarne il funzionamento in sicurezza.

20. Abbassare il volume della

sorgente al minimo prima di collegare i prodotti e aumentare il volume. Una volta preparati i prodotti, aumentare gradualmente il volume fino a raggiungere un livello ragionevole e gradevole.

21. Per evitare di danneggiare l’udito,

non ascoltare il suono proveniente dai diusori a un volume elevato per lunghi periodi di tempo. L’ascolto dei diusori a un volume eccessivo può danneggiare l’orecchio dell’utente e può portare a problemi di udito (sordità temporanea o permanente, ronzii, acufeni o iperacusia). L’esposizione dell’apparato uditivo a un volume superiore a 85 dB SPL-LAeq per svariate ore può danneggiare l’udito in modo irreversibile.

22. Dopo aver rimosso il prodotto

dalla confezione, tenerla lontano dalla portata dei bambini. Potrebbe comportare un rischio di soocamento.

23. Alcuni utenti non sono

sucientemente autonomi da poter utilizzare questo prodotto da soli in sicurezza. In particolare, i bambini dall’età inferiore ai 14 anni o le persone con alcuni tipi di disabilità devono essere supervisionati e/o accompagnati durante l’utilizzo del dispositivo. (CEI 60417-6044)24 THEVA

La nostra politica di miglioramento continuo dei prodotti fa sì che Focal-JMlab si riservi il diritto di modificare le specifiche tecniche dei suoi prodotti senza preavviso. Immagini non contrattuali. Per validare la garanzia Focal-JMlab adesso è possibile registrare il prodotto on-line su: www.focal.com/warranty Manuale d’uso La ringraziamo per avere acquistato un prodotto Focal. Le diamo il benvenuto nel nostro l’universo: quello dell’Alta fedeltà. Innovazione, tradizione, eccellenza e piacere sono i nostri valori. E il nostro obiettivo è uno solo: offrire agli ascoltatori un suono puro, fedele e ricco. Per sfruttare al meglio tutte le prestazioni del suo prodotto le consigliamo di leggere le istruzioni di questo libretto e conservarlo con cura per poterlo consultare anche in un secondo tempo. Manutenzione (fig. A) I diffusori Theva N°3-D pesano più di 20 kg. Durante le fasi di disimballo e installazione, si consiglia caldamente che siano 2 persone a sollevarli. I diffusori Theva presentano spigoli vivi. Attenzione a non ferirsi durante la loro manipolazione. Fissaggio della base (fig. B) Allineare la base ai fori di fissaggio, posizionare le 4 viti in dotazione e serrarle servendosi della chiave Allen fornita. Prestare attenzione al fine di posizionare la base nel senso corretto (la parte alta sul davanti del diffusore). A questo punto, è sufficiente assemblare i pattini in gomma o le punte di disaccoppiamento, a seconda del tipo di pavimentazione su cui dovrà poggiare il diffusore una volta installato. Per le superfici rigide, prediligere l’uso dei pattini in gomma. Se invece l’installazione avviene su moquette o tappeti, sarà meglio utilizzare le punte per garantire una buona stabilità. Griglie (fig. C) I diffusori Theva sono consegnati con griglie che consentono di proteggere gli altoparlanti. Si possono posizionare o rimuovere facilmente grazie a un sistema di fissaggio magnetico. Consigliamo di rimuoverle durante l’ascolto della musica, per godere al meglio delle prestazioni dei diffusori. Dolby Atmos® (fig. D) I diffusori Theva N°3-D supportano Dolby Atmos®. Sulla parte superiore, il diffusore è dotato di un altoparlante rivolto verso l’alto, che sfrutta i riflessi a soffitto per ottenere effetti Dolby Atmos®. La tecnologia Dolby Atmos® offre un suono tridimensionale, poiché riesce a integrare anche la dimensione verticale, con la propagazione del suono tramite una nuova fonte di emissione sonora: il soffitto. Questa nuova dimensione crea precisione e realismo a un’esperienza sonora multicanale degna dell’home-theater (fig. D).25 THEVA

Manuale d’uso Collegamenti (fig. E) I connettori dei Theva garantiscono contatti affidabili e polivalenti, per cavi spellati (fino a 4 mm di diametro), forcelle o banane. È tassativo rispettare la polarità del diffusore e dell’amplificatore. Il connettore segnato con “+” deve essere collegato all’uscita corrispondente dell’amplificatore, mentre il connettore segnato con “-” sul morsetto negativo. Se questa condizione non viene rispettata, l’immagine stereo e la percezione dei bassi ne risulteranno notevolmente compromesse. Scegliere cavi di qualità, di sezione appropriata alla lunghezza: il proprio rivenditore di fiducia saprà consigliare i più indicati. Collegamenti Dolby Atmos® (fig. E) Osservare i connettori indicati sul retro dell’altoparlante. Il connettore superiore corrisponde all’altoparlante installato sul diffusore, il quale riproduce gli effetti Dolby Atmos®. Il connettore inferiore si riferisce agli altoparlanti davanti al diffusore (fig. E). Posizionamento (fig. F, G, I, J) Questi diffusori sono stati studiati per restituire, nel modo più fedele possibile, tutte le forme di musica o programmi di home-cinema. Tuttavia, per ottimizzarne le prestazioni, garantire un buon equilibrio tonale e un’immagine sonora realista, è opportuno rispettare alcune semplici regole. I diffusori dovrebbero essere posizionati simmetricamente, rivolti verso la zona d’ascolto, in modo da formare idealmente un triangolo equilatero con essa. È tuttavia possibile variare queste distanze per trovare il compromesso ideale in funzione delle particolari condizioni di arredo (fig. F). I diffusori dovrebbero essere posizionati alla stessa altezza, su uno stesso piano orizzontale. Idealmente, il tweeter dovrebbe essere posizionato all’altezza dell’orecchio dell’ascoltatore, in base al punto d’ascolto abituale (fig. G). Non posizionare i diffusori troppo vicini agli angoli della stanza e non avvicinarli troppo alle pareti. Se così fosse, si produrrebbero risonanze nei locali e si aumenterebbe artificialmente il livello dei bassi. Al contrario, se il livello dei bassi risulta insufficiente, si può cercare di avvicinare i diffusori ai muri per riequilibrarli (fig. J). Per una configurazione home-cinema, fare riferimento alla figura I per posizionare i diffusori (fig. I). ATTENZIONE Con gli impianti Dolby Atmos® si consiglia di non avere ostacoli (scaffali, lampade, ecc.) per almeno 1 metro sopra il diffusore Theva N°3-D: potrebbero impedire al suono del Dolby Atmos® di riflettersi sul soffitto. Ottimizzazione (fig. H) Per i perfezionisti, proponiamo la formula dell’assetto ottimale: Se A è la distanza dal centro del woofer al pavimento o al muro più vicino, B la distanza al secondo pavimento o muro più vicino, e C la distanza maggiore (A < B < C), la relazione B

= AC definisce la posizione ideale del diffusore.

• Esempio: Se il centro del woofer è distante 50 cm dal muro posteriore (A) e 60 cm dal pavimento (B), allora la parete laterale sarà idealmente a 72 cm (C = B

/A = 72 cm). Consigli per l’uso Il comportamento dei diffusori dipende dall’acustica della stanza, da un loro posizionamento corretto nell’ambiente e dal punto in cui si trova l’ascoltatore. Per correggere o migliorare l’effetto ricercato è possibile agire su questi diversi fattori. La percezione stereofonica è imprecisa e mal centrata: provare ad avvicinare i diffusori uno all’altro e/o ad orientarli verso il punto d’ascolto.26 THEVA

Manuale d’uso Il suono è duro ed aggressivo: l’acustica della stanza è probabilmente troppo riverberante. Valutare di utilizzare materiali assorbenti (tappeti, divani, tappezzerie murali, tende, ecc.) e riflettenti (mobili) per assorbire o diffondere le risonanze. Il suono è “piatto”, smorzato: eccesso di materiali assorbenti nella stanza, il suono è bloccato, senza rilievo. In questo caso, cercare il migliore compromesso fra i materiali assorbenti e riflettenti presenti. In linea generale, per consentire uno sviluppo corretto del suono, si dovrebbe far sì che il muro posizionato dietro i diffusori sia riflettente. Al contrario, quello posizionato alle spalle della zona di ascolto dovrebbe essere assorbente, per evitare che i riflessi retrostanti “inquinino” la percezione dell’immagine stereofonica. Si possono posizionare i mobili in maniera intelligente lungo le pareti laterali per diffondere le onde sonore ed evitare di stimolare determinate frequenze, soprattutto quelle intermedie (eliminazione dell’“eco flutter”). Periodo di rodaggio Gli altoparlanti utilizzati nei diffusori Theva sono componenti meccanici complessi che esigono un certo periodo di adattamento per funzionare al meglio delle loro possibilità e adattarsi alle condizioni di temperatura e umidità dell’ambiente di ascolto. Questo periodo di rodaggio varia a seconda delle condizioni riscontrate e può protrarsi per qualche settimana. Per accelerare questa operazione, si consiglia di tenere accesi i diffusori per una ventina di ore consecutive. Una volta completamente stabilizzate le caratteristiche del diffusore, si potrà godere appieno delle prestazioni dei diffusori Theva. Precauzioni speciali L’unica manutenzione di cui avranno bisogno i diffusori Theva sarà quella di essere spolverati con un panno asciutto. Se si macchiano, si consiglia semplicemente di utilizzare un panno umido. Non utilizzare mai solventi, detergenti, alcool, prodotti corrosivi o abrasivi per pulire la superficie del diffusore. Tenere i diffusori lontani da fonti di calore. Scelta dell’amplificatore Non è l’eccesso di potenza di un amplificatore che rischia di rovinare il diffusore e gli altoparlanti, bensì la mancanza di potenza. Infatti, se il volume è troppo alto, l’amplificatore si satura e genera segnali parassiti che potrebbero distruggere il tweeter. La capacità dinamica e la definizione dei diffusori Theva sono sufficientemente elevate per evidenziare le qualità e difetti degli amplificatori associati. Il proprio rivenditore di fiducia saprà affiancare nella scelta, in funzione dei gusti e del budget a disposizione. Amplificazione audio/video Accertarsi che il proprio amplificatore sia compatibile con Dolby Atmos®. Raccomandazioni:

• Se l’amplificatore è dotato di una funzione di auto-calibrazione, assicurarsi che vi sia installato l’ultimo firmware.

Corretto smaltimento di questo prodotto. Questa marcatura indica che, nell'UE, questo prodotto non deve essere smaltito insieme agli altri rifiuti domestici. A titolo preventivo per l'ambiente e la salute, deve essere riciclato in modo responsabile per favorire il riutilizzo delle risorse materiali. Per mandare indietro l'apparecchio usato, si prega di utilizzare il sistema di reso e raccolta o di contattare il rivenditore da cui è stato acquistato il prodotto, il quale potrà procedere a riciclare il prodotto in totale sicurezza.61 THEVA

- BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - www.focal.com Tel. [phone] - Fax [phone] - SCCG - 05/04/2023 - v1 Scansionare il codice QR per informazioni sullo smaltimento degli imballaggi Scan QR code for information on packaging disposal Raccolta dierenziata. Verifica le disposizioni del tuo Comune.
