MANUAL DE USUARIO Theva N°3D FOCAL

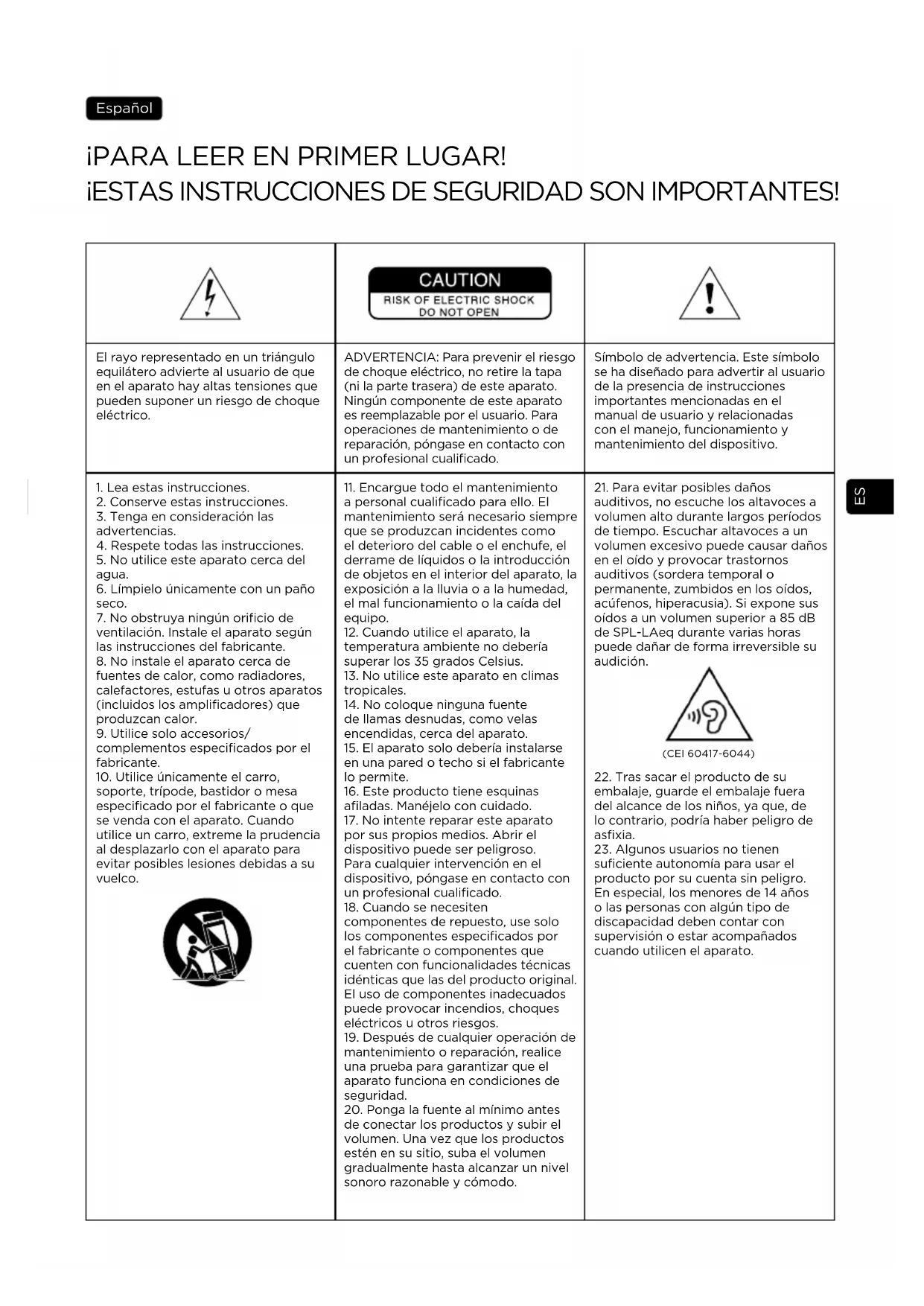

3. Tenga en consideración las

4. Respete todas las instrucciones.

6. Límpielo únicamente con un paño

7. No obstruya ningún orificio de

ventilación. Instale el aparato según las instrucciones del fabricante.

8. No instale el aparato cerca de

fuentes de calor, como radiadores, calefactores, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor.

9. Utilice solo accesorios/

complementos especificados por el fabricante.

10. Utilice únicamente el carro,

soporte, trípode, bastidor o mesa especificado por el fabricante o que se venda con el aparato. Cuando utilice un carro, extreme la prudencia al desplazarlo con el aparato para evitar posibles lesiones debidas a su vuelco.

11. Encargue todo el mantenimiento

a personal cualificado para ello. El mantenimiento será necesario siempre que se produzcan incidentes como el deterioro del cable o el enchufe, el derrame de líquidos o la introducción de objetos en el interior del aparato, la exposición a la lluvia o a la humedad, el mal funcionamiento o la caída del equipo.

12. Cuando utilice el aparato, la

temperatura ambiente no debería superar los 35 grados Celsius.

13. No utilice este aparato en climas

14. No coloque ninguna fuente

de llamas desnudas, como velas encendidas, cerca del aparato.

15. El aparato solo debería instalarse

en una pared o techo si el fabricante lo permite.

16. Este producto tiene esquinas

afiladas. Manéjelo con cuidado.

17. No intente reparar este aparato

por sus propios medios. Abrir el dispositivo puede ser peligroso. Para cualquier intervención en el dispositivo, póngase en contacto con un profesional cualificado.

18. Cuando se necesiten

componentes de repuesto, use solo los componentes especificados por el fabricante o componentes que cuenten con funcionalidades técnicas idénticas que las del producto original. El uso de componentes inadecuados puede provocar incendios, choques eléctricos u otros riesgos.

19. Después de cualquier operación de

mantenimiento o reparación, realice una prueba para garantizar que el aparato funciona en condiciones de seguridad.

20. Ponga la fuente al mínimo antes

de conectar los productos y subir el volumen. Una vez que los productos estén en su sitio, suba el volumen gradualmente hasta alcanzar un nivel sonoro razonable y cómodo.

21. Para evitar posibles daños

auditivos, no escuche los altavoces a volumen alto durante largos períodos de tiempo. Escuchar altavoces a un volumen excesivo puede causar daños en el oído y provocar trastornos auditivos (sordera temporal o permanente, zumbidos en los oídos, acúfenos, hiperacusia). Si expone sus oídos a un volumen superior a 85dB de SPL-LAeq durante varias horas puede dañar de forma irreversible su audición.

22. Tras sacar el producto de su

embalaje, guarde el embalaje fuera del alcance de los niños, ya que, de lo contrario, podría haber peligro de asfixia.

23. Algunos usuarios no tienen

suficiente autonomía para usar el producto por su cuenta sin peligro. En especial, los menores de 14 años o las personas con algún tipo de discapacidad deben contar con supervisión o estar acompañados cuando utilicen el aparato. (CEI 60417-6044)28 THEVA

Con el fin de mejorar continuamente sus productos, Focal-JMlab se reserva el derecho de modificar sus especificaciones técnicas sin previo aviso. El producto puede presentar diferencias con las imágenes.. Para validar la garantía Focal-JMab, ahora también puede registrar su producto en línea: www.focal.com/warranty Manual de uso Acaba de adquirir un producto Focal y se lo agradecemos. Le damos la bienvenida a nuestro universo, el de la alta fidelidad. La innovación, la tradición, la excelencia y el placer son nuestros valores; nuestro único objetivo es ofrecerle un sonido puro, fiel y lleno de matices. Para aprovechar al máximo las características de este equipo, le aconsejamos que lea estas instrucciones y que las conserve después en un lugar seguro para consultarlas posteriormente. Manutención (fig. A) Los altavoces Theva N°3-D pesan más de 20 kg. Es muy recomendable levantarlos entre dos personas durante el desembalaje y la instalación. Los altavoces Theva tienen aristas vivas. Tenga cuidado para no hacerse daño cuando manipule sus altavoces. Montaje de la base (fig. B) Coloque la base frente a los taladros de fijación, ponga los 4 tornillos que se suministran y apriételos con la llave Allen incluida. Asegúrese de que la base está orientada correctamente (parte elevada en el frontal del altavoz). A continuación, solo tiene que montar las bases de goma o las puntas de desacoplamiento, dependiendo del tipo de suelo sobre el que estará instalado el altavoz. Sobre suelos rígidos, utilice preferentemente las bases de goma. Si instala el altavoz sobre un suelo de moqueta, las puntas serán necesarias para garantizar una estabilidad adecuada. Portatelas (fig. C) Los altavoces Theva se suministran con portatelas que permiten protegerlos. Puede ponerlos o quitarlos fácilmente gracias a su sistema de fijación magnética. Para disfrutar de las mejores prestaciones de sus altavoces, le recomendamos retirarlos cuando esté escuchando música. Dolby Atmos® (fig. D) Sus altavoces Theva N°3-D son compatibles con Dolby Atmos®. El altavoz tiene un cono orientado hacia arriba en la parte superior, que aprovecha la reflexión en el techo para conseguir los efectos Dolby Atmos®. La tecnología Dolby Atmos® ofrece un sonido 3D que integra la dimensión vertical, propagando el sonido desde una nueva fuente de emisión: el techo. Esta nueva dimensión aporta precisión y realismo, proporcionando una experiencia de sonido multicanal digna de un auténtico cine en casa (fig. D). Conexiones (fig. E) Los conectores Theva proporcionan contactos fiables y polivalentes tanto para cables desnudos (de29 THEVA

Manual de uso hasta 4 mm de diámetro) como para conectores de horquilla o tipo banana. Es imprescindible respetar la polaridad de los altavoces y del amplificador. El conector marcado como «+» deberá estar conectado a la salida positiva del amplificador, y el conector marcado como «-», al borne negativo. Si no se respeta esta condición, la imagen estereofónica y la percepción de los graves se degradarán considerablemente. Utilice cables de buena calidad y de sección adecuada para la longitud empleada: su vendedor podrá aconsejarle. Conexiones Dolby Atmos® (fig. E) Preste atención a las conexiones que se indican en la parte posterior del altavoz. La conexión superior corresponde al cono situado en la parte superior del altavoz, que reproduce los efectos Dolby Atmos®. La conexión inferior corresponde a los conos frontales del altavoz (fig. E). Posicionamiento (fig. F, G, I, J) Estos altavoces están diseñados para reproducir con la máxima fidelidad cualquier tipo de programa musical o de home cinema. No obstante, es conveniente seguir algunas reglas sencillas para optimizar su rendimiento y garantizar un buen equilibrio tonal y una imagen sonora realista. Los altavoces deben posicionarse simétricamente frente a la zona de escucha, idealmente formando un triángulo equilátero con ella. No obstante, estas distancias pueden modificarse para alcanzar el compromiso ideal en función del diseño de la habitación (fig. F). Los altavoces deben estar a la misma altura y en un mismo plano horizontal. Idealmente, el tweeter debe estar a la altura de los oídos del oyente en su posición de escucha habitual (fig. G). No ponga los altavoces demasiado cerca de una esquina de la habitación y evite acercarlos demasiado a la pared. Esto tendría por efecto la excitación de ciertas resonancias del local y un aumento artificial del nivel de graves. Por otro lado, si considera que el nivel de graves es insuficiente, puede acercar los altavoces a la pared para reequilibrarlo (fig. J). En la figura I se muestra la posición de los altavoces para una configuración home cinema (fig. I). ATENCIÓN Para sistemas Dolby Atmos® se recomienda que no haya ningún obstáculo (estantería, lámpara, etc.) a menos de 1 m por encima del altavoz Theva N°3-D, ya que podría impedir la reflexión del sonido Dolby Atmos® desde el techo. Optimización (fig. H) A continuación proporcionamos una fórmula de posicionamiento ideal para los más perfeccionistas: Si A es la distancia desde el centro del woofer hasta el suelo o el tabique más cercano, B es la distancia hasta el siguiente suelo o tabique más cercano y C es la mayor distancia (A < B < C), la ecuación B

= AC define la posición ideal del altavoz.

• Ejemplo: Si el centro del woofer está a 50 cm de la pared trasera (A) y a 60 cm del suelo (B), la separación ideal de la pared lateral será de 72 cm [C = B

/ A = 72 cm]. Consejos de utilización El comportamiento de los altavoces dependerá de la acústica de la habitación, de la posición de los altavoces en la misma y de la posición del oyente. Es posible actuar sobre estos elementos para corregir o mejorar determinados efectos. Imagen estereofónica imprecisa y descentrada: trate de acercar los altavoces entre sí u oriéntelos hacia el punto de escucha: Sonido duro, agresivo: la acústica de la habitación probablemente tiene demasiada reverberación. Utilice materiales absorbentes (alfombra, muebles tapizados, tapices murales, cortinas...) y reflectantes (mobiliario) para absorber o dispersar las resonancias.30 THEVA

Manual de uso Fabricado bajo licencia de Dolby Laboratories. Dolby, Dolby Atmos y el símbolo de la «doble D» son marcas de Dolby Laboratories.. Sonido «plano», ahogado: demasiados materiales absorbentes en la sala, sonido ahogado y sin relieve. Busque un equilibrio mejor entre materiales absorbentes y reflectantes en la habitación. En general, buscaremos que la pared situada detrás de los altavoces sea de naturaleza reflectante para que el sonido se desarrolle adecuadamente. Por el contrario, la pared situada detrás de la posición de escucha deberá ser absorbente para que la reflexión trasera del sonido no interfiera en la percepción de la imagen estereofónica. El mobiliario colocado en las paredes laterales ayudará a dispersar las ondas sonoras y a evitar así la excitación de determinadas zonas de frecuencia, sobre todo en los medios (supresión del «eco flotante»). Período de rodaje Los motores y los conos empleados en los altavoces Theva son componentes mecánicos complejos que requieren cierto tiempo para funcionar de manera óptima y aclimatarse a la temperatura y la humedad de la sala de escucha. Este período de rodaje varía en función de las condiciones particulares de uso y puede durar varias semanas. Para acelerar el período de rodaje, se recomienda hacer funcionar los altavoces durante aproximadamente veinte horas seguidas. Una vez que las características de los altavoces estén completamente estabilizadas, podrá disfrutar plenamente de las prestaciones de sus altavoces Theva. Precauciones especiales El único mantenimiento que requieren los altavoces Theva es retirar el polvo con un paño seco. Si el altavoz está manchado, le recomendamos que utilice simplemente un paño húmedo. No utilice nunca disolventes, detergentes, productos a base de alcohol o corrosivos, espátulas ni estropajos para limpiar la superficie del altavoz. Mantenga los altavoces alejados de las fuentes de calor. Elección del amplificador Sus altavoces no corren el riesgo de deteriorarse debido a un exceso de potencia del amplificador, sino, al contrario, debido a una potencia insuficiente. En tal caso, si el volumen está demasiado alto, el amplificador satura y genera señales parásitas que pueden estropear el tweeter. La dinámica y la definición de los altavoces Theva son suficientes para poner de manifiesto las virtudes y los defectos del amplificador al que está conectados. Su distribuidor podrá ayudarle a elegir uno en función de sus preferencias y su presupuesto. Amplificación de audio/vídeo Asegúrese de que su amplificador es compatible con Dolby Atmos®. Recomendaciones:

• Si su amplificador tiene una función de calibración automática, asegúrese de disponer de la última versión del firmware.

desprotegidas, como velas acesas, sobre o dispositivo.

Eliminación correcta de este producto. Este símbolo indica que este producto no debe eliminarse con el resto de residuos domésticos dentro de la UE. Con el objetivo de proteger el medioambiente y la salud pública, recicle de forma responsable para favorecer la reutilización de los recursos materiales. Para devolver su aparato usado, utilice los sistemas de devolución y recogida o póngase en contacto con el vendedor del producto. Este podrá proceder al reciclaje del producto de forma totalmente segura.
