MANUAL DE UTILIZADOR Theva N°3D FOCAL

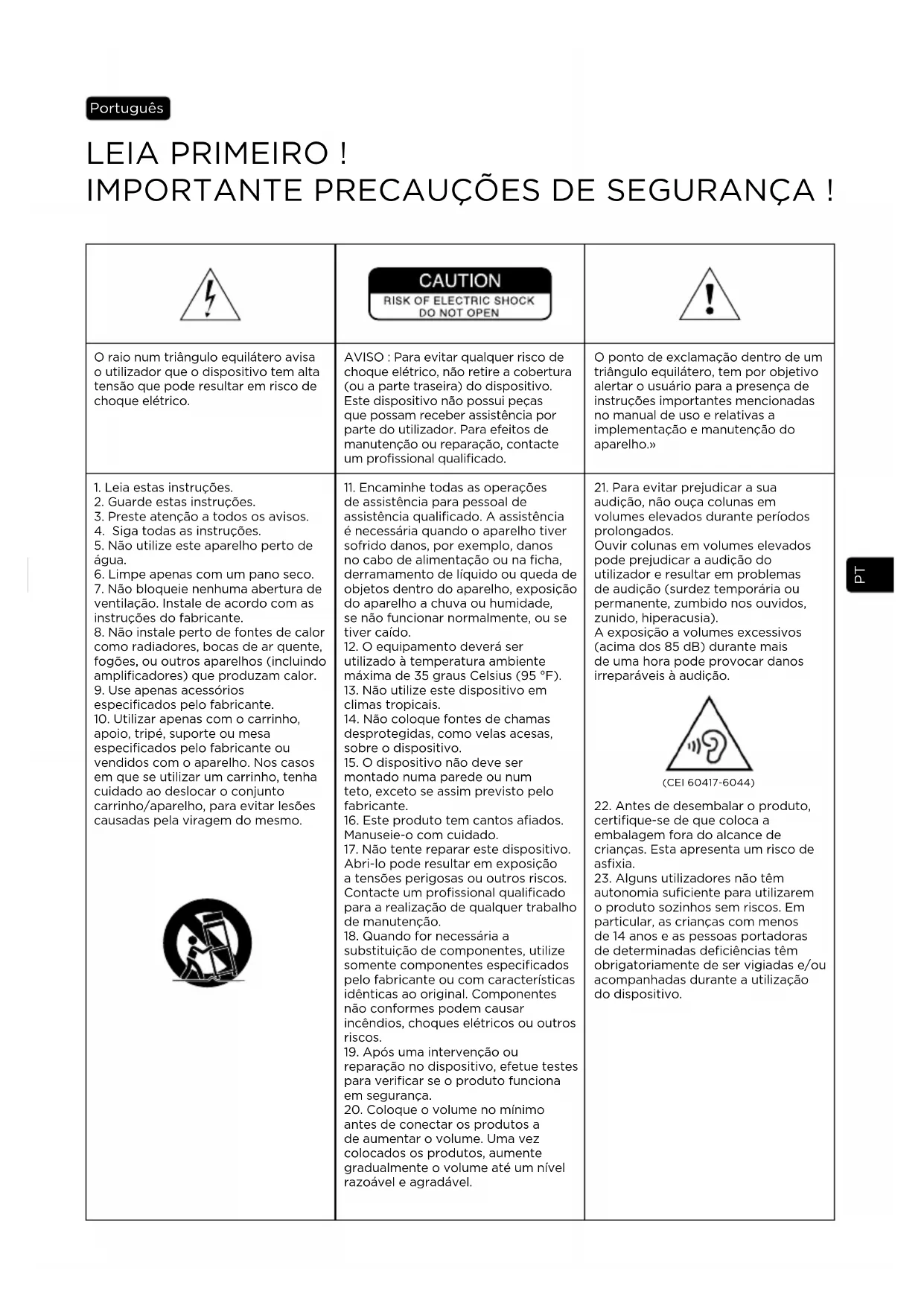

1. Leia estas instruções.

2. Guarde estas instruções.

3. Preste atenção a todos os avisos.

4. Siga todas as instruções.

5. Não utilize este aparelho perto de

6. Limpe apenas com um pano seco.

7. Não bloqueie nenhuma abertura de

ventilação. Instale de acordo com as instruções do fabricante.

8. Não instale perto de fontes de calor

como radiadores, bocas de ar quente, fogões, ou outros aparelhos (incluindo amplificadores) que produzam calor.

9. Use apenas acessórios

especificados pelo fabricante.

10. Utilizar apenas com o carrinho,

apoio, tripé, suporte ou mesa especificados pelo fabricante ou vendidos com o aparelho. Nos casos em que se utilizar um carrinho, tenha cuidado ao deslocar o conjunto carrinho/aparelho, para evitar lesões causadas pela viragem do mesmo.

11. Encaminhe todas as operações

de assistência para pessoal de assistência qualificado. A assistência é necessária quando o aparelho tiver sofrido danos, por exemplo, danos no cabo de alimentação ou na ficha, derramamento de líquido ou queda de objetos dentro do aparelho, exposição do aparelho a chuva ou humidade, se não funcionar normalmente, ou se tiver caído.

12. O equipamento deverá ser

utilizado à temperatura ambiente máxima de 35 graus Celsius (95 °F).

13. Não utilize este dispositivo em

14. Não coloque fontes de chamas

desprotegidas, como velas acesas, sobre o dispositivo.

15. O dispositivo não deve ser

montado numa parede ou num teto, exceto se assim previsto pelo fabricante.

16. Este produto tem cantos afiados.

Manuseie-o com cuidado.

17. Não tente reparar este dispositivo.

Abri-lo pode resultar em exposição a tensões perigosas ou outros riscos. Contacte um profissional qualificado para a realização de qualquer trabalho de manutenção.

18. Quando for necessária a

substituição de componentes, utilize somente componentes especificados pelo fabricante ou com características idênticas ao original. Componentes não conformes podem causar incêndios, choques elétricos ou outros riscos.

19. Após uma intervenção ou

reparação no dispositivo, efetue testes para verificar se o produto funciona em segurança.

20. Coloque o volume no mínimo

antes de conectar os produtos a de aumentar o volume. Uma vez colocados os produtos, aumente gradualmente o volume até um nível razoável e agradável.

21. Para evitar prejudicar a sua

audição, não ouça colunas em volumes elevados durante períodos prolongados. Ouvir colunas em volumes elevados pode prejudicar a audição do utilizador e resultar em problemas de audição (surdez temporária ou permanente, zumbido nos ouvidos, zunido, hiperacusia). A exposição a volumes excessivos (acima dos 85 dB) durante mais de uma hora pode provocar danos irreparáveis à audição.

22. Antes de desembalar o produto,

certifique-se de que coloca a embalagem fora do alcance de crianças. Esta apresenta um risco de asfixia.

23. Alguns utilizadores não têm

autonomia suficiente para utilizarem o produto sozinhos sem riscos. Em particular, as crianças com menos de 14 anos e as pessoas portadoras de determinadas deficiências têm obrigatoriamente de ser vigiadas e/ou acompanhadas durante a utilização do dispositivo. (CEI 60417-6044)32 THEVA

A Focal-JMlab reserva-se o direito de modificar as especificações técnicas dos seus produtos sem aviso prévio, em conformidade com a respetiva polí- tica de melhoria contínua de produtos. O produto poderá diferir das ilustrações. Para validar a garantia Focal-JMlab, agora é possível registar um produto online: www.focal.com/warranty Manual de utilização Acabou de adquirir um produto Focal e agradecemos a sua preferência. Seja bem-vindo ao nosso universo, o da alta-fidelidade. Inovação, tradição, excelência e prazer são os nossos valores; o nosso único objetivo é proporcionar-lhe um som puro, fiel e rico. Para explorar todo o desempenho deste produto, recomendamos que leia as instruções deste manual e, em seguida, o conserve cuidadosamente para futura referência. Manuseamento (fig. A) As colunas Theva N°3-D pesam mais de 20 kg. Recomendamos vivamente que sejam levantadas por 2 pessoas durante a desembalagem e a instalação. As colunas Theva têm esquinas. Deve ter-se cuidado para evitar lesões ao manusear as colunas. Fixação da base (fig. B) Alinhe a base oposta aos orifícios de fixação, posicione os 4 parafusos fornecidos e aperte-os usando a chave Allen fornecida. Certifique-se de que a base está com o lado certo virado para cima (parte superior na dianteira da coluna). Depois, basta montar os protetores em borracha ou pontas de desacoplamento, consoante o tipo de chão em que a coluna será instalada. Em solos rígidos, é preferível utilizar os protetores em borracha. Se instalar a coluna em cima de uma carpete, as pontas permitirão assegurar uma melhor estabilidade. Resguardos (fig. C) As colunas Theva são fornecidas com resguardos que permitem proteger os altifalantes. Pode colocá-los ou retirá-los facilmente graças ao seu sistema de fixação magnética. Recomendamos que os retire quando estiver a ouvir música, de modo a usufruir do melhor desempenho das colunas. Dolby Atmos® (fig. D) As suas colunas Theva N°3-D suportam Dolby Atmos®. A coluna tem um altifalante na parte de cima, virada para cima, de forma a usar os reflexos do teto para atingir os efeitos Dolby Atmos®. A tecnologia Dolby Atmos® oferece som 3D, integrando a dimensão vertical, ou seja, a propagação de som a partir de uma nova fonte emissora de som: o teto. Esta nova dimensão traz precisão e realismo a uma experiência de som multicanal digna de «home-theater» (fig. D). Ligações (fig. E) Os conectores Theva asseguram contactos multifunções fiáveis para cabos descarnados (até 4 mm de diâmetro), terminais bifurcados ou conectores banana. É imprescindível respeitar a polaridade da coluna e do amplificador. O conector com a marca «+» tem de ser ligado à saída positiva do amplificador, e o conector com a marca «-» tem de ser ligado ao terminal negativo. Se esta condição não for respeitada, a imagem estéreo e a perceção dos graves diminuirão de forma considerável.33 THEVA

Manual de utilização Escolha cabos de boa qualidade com uma secção transversal adequada ao respetivo comprimento: o seu revendedor saberá aconselhá-lo. Ligações Dolby Atmos® (fig. E) Certifique-se de que observa os conectores indicados na parte de trás do altifalante. O conector superior corresponde ao altifalante situado na parte de cima da coluna, que reproduz os efeitos Dolby Atmos®. O conector inferior corresponde aos altifalantes na parte dianteira da coluna (fig. E). Posicionamento (fig. F, G, I, J) Estas colunas foram concebidas para proporcionar a reprodução mais fiel de todos os tipos de música ou programas de Home Cinema. No entanto, convém respeitar algumas regras simples para otimizar o respetivo desempenho e para garantir um bom equilíbrio tonal e uma imagem sonora realista. As colunas devem ser posicionadas simetricamente, viradas para a zona de audição, formando, idealmente, um triângulo equilátero com a mesma. Contudo, estas distâncias podem ser ajustadas de forma a encontrar o compromisso ideal em função da configuração do seu espaço interior (fig. F). As colunas devem ser posicionadas à mesma altura, no mesmo plano horizontal. Idealmente, o tweeter deve ficar colocado à mesma altura dos ouvidos do ouvinte, na posição de audição habitual (fig. G). Não coloque as colunas demasiado perto de um canto da divisão e evite aproximá-las em demasia de uma parede. Isto terá o efeito de estimular algumas ressonâncias indesejadas da divisão e aumentar artificialmente a resposta de graves. Por outro lado, se o nível de graves for considerado insuficiente, pode experimentar deslocar as colunas para mais perto de uma parede, para reequilibrar o nível de graves (fig. J). Para uma configuração de Home Cinema, consulte a figura I quanto à colocação das colunas (fig. I) CUIDADO Com uma instalação Dolby Atmos®, é recomendado que não haja obstáculos (prateleira, candeeiro, etc.) a menos de 1 m acima da coluna Theva N°3-D que possam impedir o refletir do som Dolby Atmos® a partir do teto. Otimização (fig. H) Para os perfecionistas, apresentamos uma fórmula de posicionamento ideal: Se A é a distância do centro do woofer até ao chão ou parede mais próxima, B é a distância até ao chão ou parede mais próxima seguinte, e C é a maior distância (A < B < C), a equação B

= AC define a posição ideal da coluna.

• Exemplo: Se o centro do woofer estiver a uma distância de 50 cm da parede traseira (A) e 60 cm acima do chão (B), então a parede lateral estará, idealmente, a uma distância de 72 cm [C = B

/A = 72 cm]. Conselhos de utilização O comportamento das colunas depende da acústica da divisão de audição, do posicionamento correto das colunas na divisão e da localização do ouvinte. É possível utilizar estes parâmetros para obter ou melhorar um efeito pretendido. A perceção do estéreo não é precisa e está mal centrada: experimente deslocar as colunas para mais perto entre si e/ou vire-as para o ponto de audição: O som é desagradável, agressivo: a acústica da divisão de audição é, provavelmente, demasiado reverberante. Pondere utilizar materiais absorventes do som (tapetes, sofá, tapeçarias, cortinas, etc.) e refletores do som (mobiliário) para absorver ou difundir as ressonâncias. O som é «insípido», abafado: há demasiados materiais absorventes do som na divisão, o som é absorvido, não se destaca. Procure melhorar o equilíbrio entre os materiais absorventes e refletores do som presentes na divisão.34 THEVA

Manual de utilização De um modo geral, para o desenvolvimento correto do som, tente fazer com que a parede por trás das colunas seja de natureza refletora. Pelo contrário, a parede atrás da zona de audição idealmente deve ser absorvente para evitar a «poluição» da perceção da imagem estereofónica por reflexos traseiros. O mobiliário poderá ser colocado criteriosamente perto das paredes laterais da divisão para difundir as ondas sonoras e evitar estimular certas gamas de frequências, nomeadamente na gama média (eliminação dos «ecos flutuantes»). Período de rodagem Os altifalantes utilizados nas colunas Theva são componentes mecânicos complexos que requerem algum tempo até se adaptarem para operarem ao seu melhor nível e se ambientarem à temperatura e humidade do ambiente de audição. Este período de rodagem varia consoante as condições observadas e pode prolongar- se durante algumas semanas. Para reduzir o período de rodagem, recomendamos deixar as colunas em funcionamento durante, aproximadamente, vinte horas seguidas. Depois de as características das colunas terem estabilizado por completo, poderá desfrutar do desempenho máximo das suas colunas Theva. Precauções especiais A única manutenção necessária para as colunas Theva consiste em limpar o pó com um pano seco. Se a coluna tiver manchas, recomendamos que utilize apenas um pano húmido. Nunca utilize solventes, detergentes, produtos à base de álcool ou corrosivos, raspadores ou esfregões para limpar a superfície de uma coluna. Mantenha as colunas afastadas de fontes de calor. Escolha do amplificador Não é o excesso, mas antes a falta de potência de um amplificador que pode deteriorar as colunas e os altifalantes. Além disso, se o volume estiver demasiado elevado, o amplificador satura e produz sinais parasitas que podem danificar o tweeter. A capacidade e definição dinâmicas das colunas Theva são suficientes para revelar os pontos fortes e fracos de qualquer amplificador a que estejam ligadas. O seu revendedor saberá acompanhá-lo na sua escolha de amplificador, em função dos seus gostos e do seu orçamento. Amplificação de áudio/vídeo Certifique-se de que o seu amplificador é compatível com Dolby Atmos®. Recomendações:

• Se o seu amplificador estiver equipado com uma função de autocalibragem, certifique-se de que este possui o firmware mais recente.

Eliminação correta deste produto. Esta marca indica que, na UE, este produto não deve ser eliminado com outro lixo doméstico. Como medida de prevenção para o ambiente e para a saúde humana, deve ser reciclado de modo responsável, para promover a reutilização dos recursos materiais. Para devolver o seu dispositivo usado, recorra aos sistemas de devolução e recolha ou contacte o comerciante em que o produto foi adquirido. Este poderá proceder à reciclagem do produto com toda a segurança.
