ES 165 KX2E - Altoparlante FOCAL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Kit 2 vie composto da un woofer da 165 mm e un tweeter a cupola profilata M
Membrana del woofer	Sandwich K2 (fibra di vetro e schiuma)
Diametro del woofer	165 mm (6,5 pollici)
Potenza massima	240 W
Potenza nominale (RMS)	120 W RMS
Sensibilità (2,83 V/1 m)	92,5 dB
Impedenza	2 Ω
Risposta in frequenza	55 Hz – 32 kHz
Diametro della bobina del woofer	40 mm
Profondità di incasso del woofer	76 mm
Motore del woofer	Ferrite
Sospensione	TMD® (Tuned Mass Damper)
Tipo di tweeter	Cupola rovesciata profilata M (Alluminio)
Filtro integrato (crossover)	6-12/12-18 dB/ottava a 3 kHz
Regolazione del livello del tweeter	+3 dB / 0 dB / -3 dB per ottava
Alimentazione raccomandata	Amplificatore che eroga una potenza del 20% superiore alla potenza totale dell'impianto
Pulizia e manutenzione	Spolverare con un panno asciutto; griglia: solo panno umido, senza solventi né detergenti
Periodo di rodaggio	Circa 20 ore a livello medio per stabilizzare le prestazioni
Garanzia	2 anni di garanzia legale di conformità (Francia), condizioni variabili secondo il paese
Temperatura di funzionamento	-10°C a 50°C
Temperatura di stoccaggio	-20°C a 80°C

Domande frequenti - ES 165 KX2E FOCAL

Come installare il kit ES 165 KX2E nella mia auto?

Verificare lo spazio disponibile per l'incasso (profondità 76 mm) e procedere ai tagli necessari. Montare gli altoparlanti utilizzando la morsettiera fornita, rispettando la polarità (+/-). Per un'installazione in posizione originale, assicurarsi che ci sia spazio sufficiente tra l'altoparlante e la griglia di protezione. Utilizzare viti adatte per non danneggiare le finiture.

Come collegare il kit in bi-amplificazione con un amplificatore a 4 canali?

Seguire lo schema di cablaggio del manuale: collegare le uscite destra e sinistra dell'amplificatore agli ingressi del filtro, quindi collegare il woofer e il tweeter alle uscite corrispondenti. Per una bi-amplificazione di un kit a 2 vie, fare riferimento alle figure 3 e 4 del manuale.

Come regolare il livello del tweeter sul ES 165 KX2E?

Il tweeter dispone di un selettore a tre posizioni: +3 dB (acuti rinforzati), 0 dB (posizione neutra) e -3 dB (acuti attenuati). Regolare in base alle preferenze sonore e all'acustica del veicolo.

Quale potenza dell'amplificatore è consigliata per questo kit?

Si consiglia di utilizzare un amplificatore che eroga una potenza del 20% superiore alla potenza totale dell'impianto (120 W RMS per il kit). Ad esempio, un amplificatore da 150 W RMS per canale è adatto. Una potenza insufficiente può danneggiare gli altoparlanti.

Come mantenere gli altoparlanti K2 Power?

La manutenzione si limita a spolverare con un panno asciutto. Se la griglia è macchiata, utilizzare un panno umido senza solventi, detergenti, alcol o prodotti corrosivi. Non usare mai raschietti o utensili abrasivi.

C'è un periodo di rodaggio per questo kit?

Sì, gli altoparlanti K2 Power richiedono un periodo di rodaggio di circa 20 ore a livello medio per stabilizzare le sospensioni e la membrana. Dopo questo periodo, si potranno apprezzare pienamente le prestazioni.

Quali sono le norme di sicurezza da rispettare durante l'uso?

Non ascoltare a volume eccessivo (superiore a 85 dB) per più di un'ora per evitare danni all'udito. Non utilizzare funzioni che distraggono durante la guida. In caso di fumo o odore insolito, spegnere immediatamente l'alimentazione.

Posso usare questo kit con un subwoofer?

Sì, il kit ES 165 KX2E può essere abbinato a un subwoofer K2 Power (ad esempio SUB 25 KXE o SUB 30 KXE). Assicurarsi che il subwoofer sia saldamente fissato al pavimento o al telaio per evitare che diventi un proiettile in caso di incidente.

Come pulire i contatti o la morsettiera?

Utilizzare un panno asciutto per spolverare la morsettiera. Non usare mai prodotti chimici o detergenti abrasivi. Assicurarsi che i collegamenti siano ben serrati e protetti dall'umidità.

Cosa fare in caso di guasto o problema audio?

Controllare prima i collegamenti e la polarità. Se il problema persiste, contattare il rivenditore Focal. Per la copertura in garanzia (2 anni in Francia), spedire il materiale nell'imballaggio originale al rivenditore che determinerà la natura del guasto.

MANUALE UTENTE ES 165 KX2E FOCAL

	Simbolo di avvertimento. Questa icona ha lo scopo di avvertire l'utente della presenza di istruzioni importanti, inerenti il trattamento, l'avviamento e la manutenzione del dispositivo.

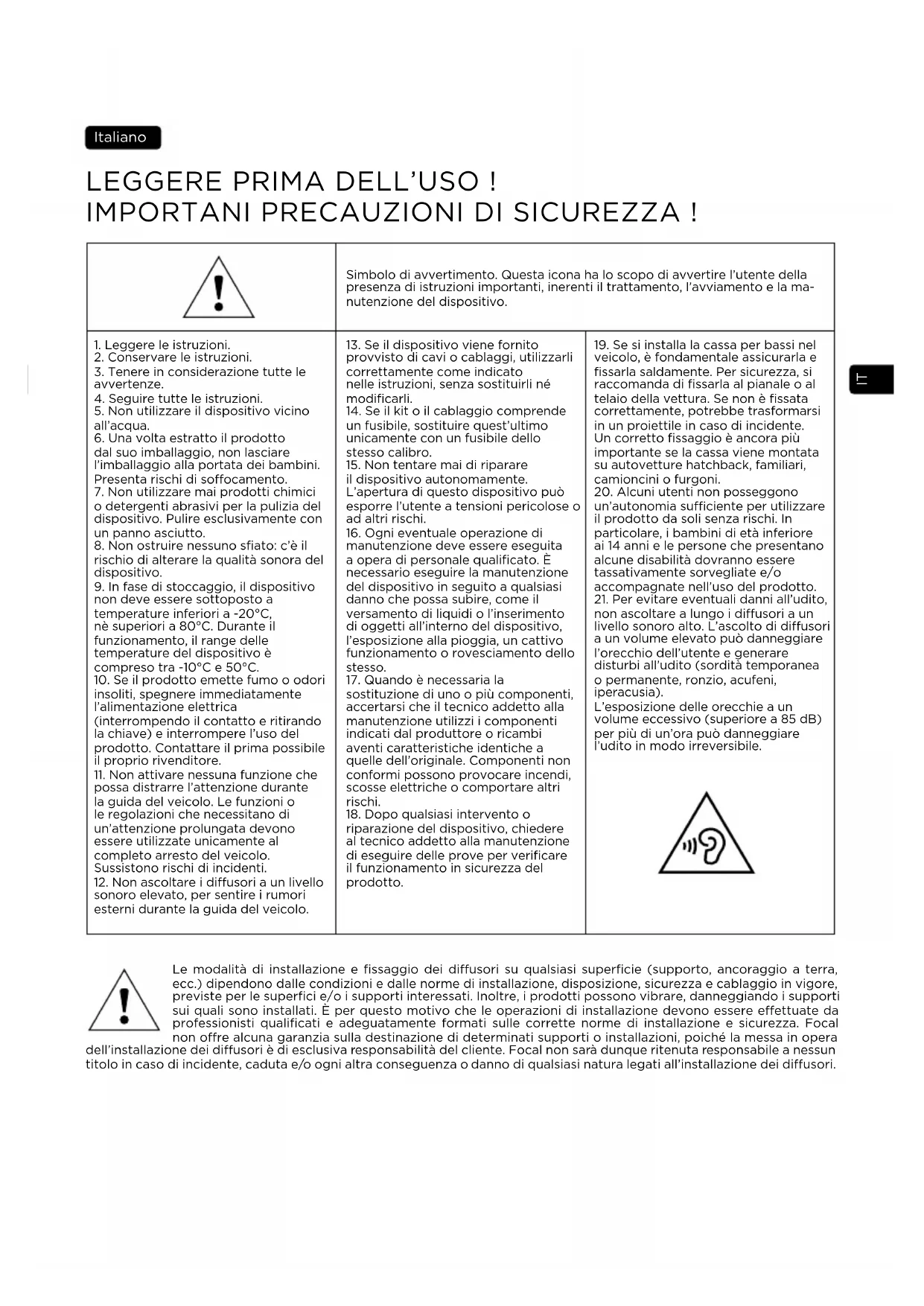

1. Leggere le istruzioni.2. Conservare le istruzioni.3. Tenere in considerazione tutte le avvertenze.4. Seguire tutte le istruzioni.5. Non utilizzare il dispositivo vicino all'acqua.6. Una volta estratto il prodotto dal suo imballaggio, non lasciare l'imballaggio alla portata dei bambini. Presenta rischi di soffocamento.7. Non utilizzare mai prodotti chimici o detergenti abrasivi per la pulizia del dispositivo. Pulire esclusivamente con un panno asciutto.8. Non ostruire nessuno sfiato: c'è il rischio di alterare la qualità sonora del dispositivo.9. In fase di stoccaggio, il dispositivo non deve essere sottoposto a temperature inferiori a -20°C, né superiori a 80°C. Durante il funzionamento, il range delle temperature del dispositivo è compreso tra -10°C e 50°C.10. Se il prodotto emette fumo o odori insoliti, spegnere immediatamente l'alimentazione elettrica (interrompendo il contatto e ritirando la chiave) e interrompere l'uso del prodotto. Contattare il prima possibile il proprio rivenditore.11. Non attivare nessuna funzione che possa distrarre l'attenzione durante la guida del veicolo. Le funzioni o le regolazioni che necessitano di un'attenzione prolungata devono essere utilizzate unicamente al completo arresto del veicolo. Sussistono rischi di incidenti.12. Non ascoltare i diffusori a un livello sonoro elevato, per sentire i rumori esterni durante la guida del veicolo.	13. Se il dispositivo viene fornito provvisto di cavi o cablaggi, utilizzarli correttamente come indicato nelle istruzioni, senza sostituirli né modificarli.14. Se il kit o il cablaggio comprende un fusibile, sostituire quest'ultimo unicamente con un fusibile dello stesso calibro.15. Non tentare mai di riparare il dispositivo autonomamente. L'apertura di questo dispositivo può esporre l'utente a tensioni pericolose o ad altri rischi.16. Ogni eventuale operazione di manutenzione deve essere eseguita a opera di personale qualificato. È necessario eseguire la manutenzione del dispositivo in seguito a qualsiasi danno che possa subire, come il versamento di liquidi o l'inserimento di oggetti all'interno del dispositivo, l'esposizione alla pioggia, un cattivo funzionamento o rovesciamento dello stesso.17. Quando è necessaria la sostituzione di uno o più componenti, accertarsi che il tecnico addetto alla manutenzione utilizzi i componenti indicati dal produttore o ricambi aventi caratteristiche identiche a quelle dell'originale. Componenti non conformi possono provocare incendi, scosse elettriche o comportare altri rischi.18. Dopo qualsiasi intervento o riparazione del dispositivo, chiedere al tecnico addetto alla manutenzione di eseguire delle prove per verificare il funzionamento in sicurezza del prodotto.	19. Se si installa la cassa per bassi nel veicolo, è fondamentale assicurarla e fissarla saldamente. Per sicurezza, si raccomanda di fissarla al pianale o al telaio della vettura. Se non è fissata correttamente, potrebbe trasformarsi in un proiettile in caso di incidente. Un corretto fissaggio è ancora più importante se la cassa viene montata su autovetture hatchback, familiari, camioncini o furgoni.20. Alcuni utenti non posseggono un'autonomia sufficiente per utilizzare il prodotto da soli senza rischi. In particolare, i bambini di età inferiore ai 14 anni e le persone che presentano alcune disabilità dovranno essere tassativamente sorvegliate e/o accompagnate nell'uso del prodotto.21. Per evitare eventuali danni all'udito, non ascoltare a lungo i diffusori a un livello sonoro alto. L'ascolto di diffusori a un volume elevato può danneggiare l'orecchio dell'utente e generare disturbi all'udito (sordità temporanea o permanente, ronzio, acufeni, iperacusia).L'esposizione delle orecchie a un volume eccessivo (superiore a 85 dB) per più di un'ora può danneggiare l'udito in modo irreversibile.

Le modalità di installazione e fissaggio dei diffusori su qualsiasi superficie (supporto, ancoraggio a terra, ecc.) dipendono dalle condizioni e dalle norme di installazione, disposizione, sicurezza e cablaggio in vigore, previste per le superfici e/o i supporti interessati. Inoltre, i prodotti possono vibrare, danneggiando i supporti sui quali sono installati. È per questo motivo che le operazioni di installazione devono essere effettuate da professionisti qualificati e adeguatamente formati sulle corrette norme di installazione e sicurezza. Focal non offre alcuna garanzia sulla destinazione di determinati supporti o installazioni, poiché la messa in opera

dell'installazione dei diffusori è di esclusiva responsabilità del cliente. Focal non sarà dunque ritenuta responsabile a nessun titolo in caso di incidente, caduta e/o ogni altra conseguenza o danno di qualsiasi natura legati all'installazione dei diffusori.

Per facilitare la garanzia Focal-JMlab, è ora possibile registrare il proprio prodotto online su: www.focal.com/warranty

La ringraziamo per avere acquistato un prodotto Focal. Le diamo il benvenuto nel nostro l'universo: quello dell'Alta fedeltà. Innovazione, tradizione, eccellenza e piacere sono i nostri valori. E il nostro obiettivo è uno solo: offrire agli ascoltatori un suono puro, fedele e ricco. Per sfruttare al meglio tutte le prestazioni del suo prodotto le consigliamo di leggere le istruzioni di questo libretto e conservarlo con cura per poterlo consultare anche in un secondo tempo.

Raccomandazioni importanti

In primo luogo, verificare lo spazio disponibile per l'installazione degli altoparlanti (fare riferimento agli schemi riportati sulla confezione) e procedere ai tagli necessari. In caso di montaggio nel vano originario, verificare che vi sia spazio sufficiente fra l'altoparlante e la griglia protettiva.

• Tenere gli altoparlanti al riparo da bordi metallici e polvere durante il taglio.
• Pulire con cura prima di procedere al montaggio degli altoparlanti.
• Assicurarsi che nessun oggetto attraversi la griglia, poiché potrebbe danneggiare gli altoparlanti.

Scelta dell'amplificatore

Non è l'eccesso di potenza di un amplificatore che rischia di rovinare il diffusore e gli altoparlanti, bensì la mancanza di potenza. Per evitare sovraccarichi o danni ai prodotti, si raccomanda l'uso di un amplificatore che eroghi una potenza del 20% superiore rispetto alla potenza totale del sistema. Un buon rivenditore saprà orientare nella scelta, in funzione dei gusti e del budget.

Rispettare le raccomandazioni dell'amplificatore per collegare correttamente ogni prodotto della linea K2 Power.

Cablaggio prima dell'installazione

I prodotti possono essere montati solo dopo avere posato i cavi utilizzando il morsetto situato sopra gli altoparlanti (fig. 1, 2). Si consiglia di utilizzare cavi dotati di riferimenti, in modo da rispettare le polarità degli altoparlanti (+/-).

Cablaggio biamplificazione

In caso di biamplificazione di un kit a 2 vie (amplificatore a 4 canali), seguire la (fig. 3, 4). In caso di biamplificazione di un kit a 3 vie (amplificatore a 4 canali), seguire la (fig. 5, 6, 7).

Installazione

Utilizzare viti idonee per non danneggiare la cassa, le guarnizioni del veicolo o altri componenti (fig. 8).

Posizionamento dei diffusori

Gli altoparlanti di questa gamma sono stati progettati per restituire più fedelmente possibile tutte le forme di musica. È tuttavia opportuno rispettare alcune semplici regole per ottimizzarne le prestazioni, garantire un buon equilibrio tonale e ottenere un'immagine sonora realistica.

È essenziale integrare il subwoofer in una cassa di dimensioni idonee, per ottenere un volume interno adeguato e consentire l'ottimizzazione delle prestazioni dell'altoparlante selezionato (fig. 18). Utilizzare viti idonee per non danneggiare la cassa, il pianale del veicolo o altri componenti (fig. 20). Collegare il subwoofer utilizzando il morsetto situato sul fianco dell'altoparlante (fig. 20). Far si che il subwoofer sia diretto verso uno spazio libero per ottenere le migliori prestazioni sonore.

PRECAUZIONI SPECIALI

Manutenzione

La manutenzione degli altoparlanti K2 Power si limita allo spolvero con un panno asciutto. Se la griglia si macchia, si consiglia semplicemente di pulirla con un panno umido. Non utilizzare mai solventi, detergenti, alcol o prodotti corrosivi, raschietti o altri utensili abrasivi per pulire la superficie degli altoparlanti.

Periodo di rodaggio

Gli altoparlanti utilizzati sono elementi meccanici complessi che richiedono un periodo di adattamento per poter funzionare al meglio delle loro possibilità. Questo periodo di rodaggio varia a seconda delle condizioni specifiche e può durare anche qualche settimana. Per velocizzare questa operazione, si consiglia di tenere in funzione i diffusori per una ventina di ore consecutive, a un livello sonoro medio. Quando le caratteristiche degli altoparlanti si sono completamente stabilizzate, le prestazioni della linea K2 Power offriranno le loro prestazioni ottimali.

Condizioni di garanzia

In caso di problemi, rivolgersi al proprio rivenditore Focal.

La garanzia di conformità legale per la Francia su tutto il materiale Focal è di 2 anni, a decorrere dalla data di acquisto. L'eventuale materiale difettoso dovrà essere spedito nella confezione originale o in un imballaggio equivalente in grado di garantire una perfetta protezione durante il trasporto, al rivenditore, il quale lo analizzerà per stabilire la natura del guasto. Se i materiali sono in garanzia e sono rispettate le condizioni di applicazione della stessa, essi verranno riparati o sostituiti in base alle condizioni applicabili in materia di garanzia legale alla data dell'acquisto del dispositivo. In caso contrario, verrà proposto un preventivo per la riparazione. La garanzia non copre i danni dovuti a uso improprio o ad allacciamenti non corretti (per esempio bobine mobili bruciate). Fuori dalla Francia, il materiale Focal è coperto da una garanzia le cui condizioni sono fissate a livello locale dal distributore ufficiale Focal di ogni Paese, ai sensi delle leggi vigenti sul territorio interessato.

Corretto smaltimento di questo prodotto.

Questa marcatura indica che, nell'UE, questo prodotto non deve essere smaltito insieme agli altri rifiuti domestici. A titolo preventivo per l'ambiente e la salute, deve essere riciclato in modo responsabile per favorire il riutilizzo delle risorse materiali. Per mandare indietro l'apparecchio usato, si prega di utilizzare il sistema di reso e raccolta o di contattare il rivenditore da cui è stato acquistato il prodotto, il quale potrà procedere a riciclare il prodotto in totale sicurezza.

Raccolta differenziata. Verifica le disposizioni del tuo Comune.

Scansionare il codice QR per informazioni sullo smaltimento degli imballaggi Scan QR code for information on packaging disposal
