ES 165 KX2E - Lautsprecher FOCAL - Kostenlose Bedienungsanleitung

Produkttyp	2-Wege-Kit bestehend aus 165-mm-Woofer und M-Profil-Kalotten-Hochtöner
Woofer-Membran	K2-Sandwich (Glasfaser und Schaum)
Woofer-Durchmesser	165 mm (6,5 Zoll)
Maximale Leistung	240 W
Nennleistung (RMS)	120 W RMS
Empfindlichkeit (2,83 V/1 m)	92,5 dB
Impedanz	2 Ω
Frequenzgang	55 Hz - 32 kHz
Woofer-Schwingspulendurchmesser	40 mm
Einbautiefe des Woofers	76 mm
Woofer-Magnet	Ferrit
Sicke	TMD® (Tuned Mass Damper)
Hochtöner-Typ	M-Profil-Umkehrkalotte (Aluminium)
Integrierte Frequenzweiche (Crossover)	6-12/12-18 dB/Oktave bei 3 kHz
Hochtöner-Pegelanpassung	+3 dB / 0 dB / -3 dB pro Oktave
Empfohlene Verstärkerleistung	Verstärker mit einer Leistung 20 % über der Gesamtleistung der Anlage
Reinigung und Pflege	Entstaubung mit einem trockenen Tuch; Gitter: nur feuchtes Tuch, keine Lösungsmittel oder Reinigungsmittel
Einspielzeit	Etwa 20 Stunden bei mittlerer Lautstärke zur Stabilisierung der Leistung
Garantie	2 Jahre gesetzliche Gewährleistung (Frankreich), Bedingungen variieren je nach Land
Betriebstemperatur	-10°C bis 50°C
Lagertemperatur	-20°C bis 80°C

Häufig gestellte Fragen - ES 165 KX2E FOCAL

Wie installiere ich das Kit ES 165 KX2E in meinem Auto?

Überprüfen Sie den verfügbaren Platz für den Einbau (Einbautiefe 76 mm) und führen Sie die erforderlichen Ausschnitte durch. Montieren Sie die Lautsprecher mit dem mitgelieferten Klemmanschluss unter Beachtung der Polarität (+/-). Achten Sie bei der Installation an einem Serienplatz darauf, dass ausreichend Platz zwischen Lautsprecher und Schutzgitter vorhanden ist. Verwenden Sie geeignete Schrauben, um die Verkleidungen nicht zu beschädigen.

Wie schließe ich das Kit im Bi-Amping-Betrieb an einen 4-Kanal-Verstärker an?

Folgen Sie dem Anschlussplan in der Anleitung: Verbinden Sie die rechten und linken Ausgänge des Verstärkers mit den Eingängen der Frequenzweiche und schließen Sie dann den Woofer und den Hochtöner an die entsprechenden Ausgänge an. Für den Bi-Amping-Betrieb eines 2-Wege-Kits siehe Abbildungen 3 und 4 der Anleitung.

Wie stelle ich den Pegel des Hochtöners am ES 165 KX2E ein?

Der Hochtöner verfügt über einen Dreistellungsschalter: +3 dB (angehobene Höhen), 0 dB (Neutralstellung) und -3 dB (abgesenkte Höhen). Passen Sie ihn entsprechend Ihren Klangvorlieben und der Fahrzeugakustik an.

Welche Verstärkerleistung wird für dieses Kit empfohlen?

Es wird empfohlen, einen Verstärker mit einer Leistung zu verwenden, die 20 % über der Gesamtleistung der Anlage liegt (120 W RMS für das Kit). Beispielsweise ist ein Verstärker mit 150 W RMS pro Kanal geeignet. Eine zu geringe Leistung kann die Lautsprecher beschädigen.

Wie pflege ich die K2 Power Lautsprecher?

Die Pflege beschränkt sich auf das Entstauben mit einem trockenen Tuch. Wenn das Gitter verschmutzt ist, verwenden Sie ein feuchtes Tuch ohne Lösungsmittel, Reinigungsmittel, Alkohole oder korrosive Substanzen. Verwenden Sie niemals Schaber oder abrasive Utensilien.

Gibt es eine Einspielzeit für dieses Kit?

Ja, die K2 Power Lautsprecher benötigen eine Einspielzeit von etwa 20 Stunden bei mittlerer Lautstärke, damit sich Sicken und Membran stabilisieren. Nach dieser Zeit werden Sie die volle Leistung genießen.

Welche Sicherheitshinweise sind bei der Verwendung zu beachten?

Hören Sie nicht länger als eine Stunde mit übermäßiger Lautstärke (über 85 dB), um Gehörschäden zu vermeiden. Verwenden Sie während der Fahrt keine ablenkenden Funktionen. Bei Rauch oder ungewöhnlichem Geruch sofort die Stromversorgung unterbrechen.

Kann ich dieses Kit mit einem Subwoofer verwenden?

Ja, das Kit ES 165 KX2E kann mit einem K2 Power Subwoofer (z.B. SUB 25 KXE oder SUB 30 KXE) kombiniert werden. Stellen Sie sicher, dass der Subwoofer fest am Boden oder am Chassis verschraubt ist, um zu verhindern, dass er bei einem Unfall zum Geschoss wird.

Wie reinige ich die Kontakte oder den Klemmanschluss?

Verwenden Sie ein trockenes Tuch, um den Klemmanschluss zu entstauben. Verwenden Sie niemals Chemikalien oder abrasive Reinigungsmittel. Stellen Sie sicher, dass die Verbindungen fest sitzen und vor Feuchtigkeit geschützt sind.

Was tun bei Ausfall oder Tonproblemen?

Überprüfen Sie zuerst die Anschlüsse und die Polarität. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Focal-Händler. Für eine Garantieabwicklung (2 Jahre in Frankreich) senden Sie das Gerät in der Originalverpackung an den Händler, der die Art des Defekts feststellt.

BEDIENUNGSANLEITUNG ES 165 KX2E FOCAL

Manuel d'utilisation / User Manual / Gebrauchsanleitung /

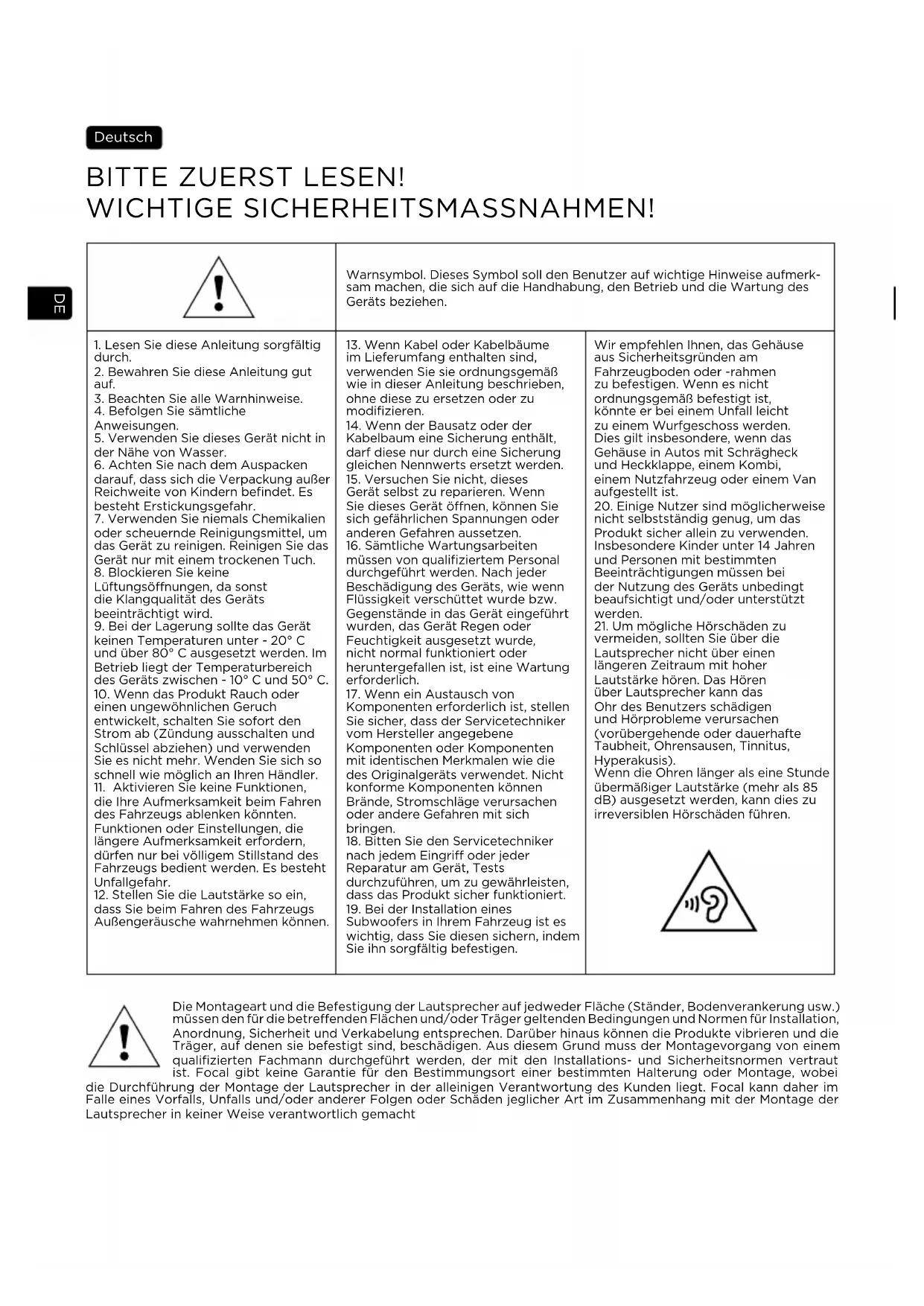

WICHTIGE SICHERHEITSMASSNAHMEN!

	Warnsymbol. Dieses Symbol soll den Benutzer auf wichtige Hinweise aufmerksam machen, die sich auf die Handhabung, den Betrieb und die Wartung des Geräts beziehen.
1. Lesen Sie diese Anleitung sorgfältig durch.2. Bewahren Sie diese Anleitung gut auf.3. Beachten Sie alle Warnhinweise.4. Befolgen Sie sämtliche Anweisungen.5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.6. Achten Sie nach dem Auspacken darauf, dass sich die Verpackung außer Reichweite von Kindern befindet. Es besteht Erstickungsgefahr.7. Verwenden Sie niemals Chemikalien oder scheuernde Reinigungsmittel, um das Gerät zu reinigen. Reinigen Sie das Gerät nur mit einem trockenen Tuch.8. Blockieren Sie keine Lüftungsöffnungen, da sonst die Klangqualität des Geräts beeinträchtigt wird.9. Bei der Lagerung sollte das Gerät keinen Temperaturen unter - 20°C und über 80°C ausgesetzt werden. Im Betrieb liegt der Temperaturbereich des Geräts zwischen - 10°C und 50°C.10. Wenn das Produkt Rauch oder einen ungewöhnlichen Geruch entwickelt, schalten Sie sofort den Strom ab (Zündung ausschalten und Schlüssel abziehen) und verwenden Sie es nicht mehr. Wenden Sie sich so schnell wie möglich an Ihren Händler.11. Aktivieren Sie keine Funktionen, die Ihre Aufmerksamkeit beim Fahren des Fahrzeugs ablenken könnten. Funktionen oder Einstellungen, die längere Aufmerksamkeit erfordern, dürfen nur bei völligem Stillstand des Fahrzeugs bedient werden. Es besteht Unfallgefahr.12. Stellen Sie die Lautstärke so ein, dass Sie beim Fahren des Fahrzeugs Außengeräusche wahrnehmen können.	13. Wenn Kabel oder Kabelbäume im Lieferumfang enthalten sind, verwenden Sie sie ordnungsgemäß wie in dieser Anleitung beschrieben, ohne diese zu ersetzen oder zu modifizieren.14. Wenn der Bausatz oder der Kabelbaum eine Sicherung enthält, darf diese nur durch eine Sicherung gleichen Nennwerts ersetzt werden.15. Versuchen Sie nicht, dieses Gerät selbst zu reparieren. Wenn Sie dieses Gerät öffnen, können Sie sich gefährlichen Spannungen oder anderen Gefahren aussetzen.16. Sämtliche Wartungsarbeiten müssen von qualifiziertem Personal durchgeführt werden. Nach jeder Beschädigung des Geräts, wie wenn Flüssigkeit verschüttet wurde bzw. Gegenstände in das Gerät eingeführt wurden, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal funktioniert oder heruntergefallen ist, ist eine Wartung erforderlich.17. Wenn ein Austausch von Komponenten erforderlich ist, stellen Sie sicher, dass der Servicetechniker vom Hersteller angegebene Komponenten oder Komponenten mit identischen Merkmalen wie die des Originalgeräts verwendet. Nicht konforme Komponenten können Brände, Stromschläge verursachen oder andere Gefahren mit sich bringen.18. Bitten Sie den Servicetechniker nach jedem Eingriff oder jeder Reparatur am Gerät, Tests durchzuführen, um zu gewährleisten, dass das Produkt sicher funktioniert.19. Bei der Installation eines Subwoofers in Ihrem Fahrzeug ist es wichtig, dass Sie diesen sichern, indem Sie ihn sorgfältig befestigen.	Wir empfehlen Ihnen, das Gehäuse aus Sicherheitsgründen am Fahrzeugboden oder -rahmen zu befestigen. Wenn es nicht ordnungsgemäß befestigt ist, könnte er bei einem Unfall leicht zu einem Wurfgeschoss werden. Dies gilt insbesondere, wenn das Gehäuse in Autos mit Schrägheck und Heckklappe, einem Kombi, einem Nutzfahrzeug oder einem Van aufgestellt ist.20. Einige Nutzer sind möglicherweise nicht selbstständig genug, um das Produkt sicher allein zu verwenden. Insbesondere Kinder unter 14 Jahren und Personen mit bestimmten Beeinträchtigungen müssen bei der Nutzung des Geräts unbedingt beaufsichtigt und/oder unterstützt werden.21. Um mögliche Hörschäden zu vermeiden, sollten Sie über die Lautsprecher nicht über einen längeren Zeitraum mit hoher Lautstärke hören. Das Hören über Lautsprecher kann das Ohr des Benutzers schädigen und Hörprobleme verursachen (vorübergehende oder dauerhafte Taubheit, Ohrensausen, Tinnitus, Hyperakusis).Wenn die Ohren länger als eine Stunde übermäßiger Lautstärke (mehr als 85 dB) ausgesetzt werden, kann dies zu irreversiblen Hörschäden führen.

Die Montageart und die Befestigung der Lautsprecher auf jedweder Fläche (Ständer, Bodenverankerung usw.) müssen den für die betreffenden Flächen und/oder Träger geltenden Bedingungen und Normen für Installation, Anordnung, Sicherheit und Verkabelung entsprechen. Darüber hinaus können die Produkte vibrieren und die Träger, auf denen sie befestigt sind, beschädigen. Aus diesem Grund muss der Montagevorgang von einem qualifizierten Fachmann durchgeführt werden, der mit den Installations- und Sicherheitsnormen vertraut ist. Focal gibt keine Garantie für den Bestimmungsort einer bestimmten Halterung oder Montage, wobei

die Durchführung der Montage der Lautsprecher in der alleinigen Verantwortung des Kunden liegt. Focal kann daher im Falle eines Vorfalls, Unfalls und/oder anderer Folgen oder Schäden jeglicher Art im Zusammenhang mit der Montage der Lautsprecher in keiner Weise verantwortlich gemacht

Zur Erleichterung der Focal-JMlab-Garantie können Sie Ihr Produkt ab sofort online registrieren:www.focal.com/warranty

Sie haben soeben ein Focal-Produkt erworben, und wir möchten uns bei Ihnen dafür bedanken. Willkommen in unserer Welt der hohen Wiedergabequalität. Innovation, Tradition, Exzellenz und Genuss sind unsere Werte; und es ist unser einziges Ziel, Ihnen ein reines, treues und reichhaltiges Klangvergnügen zu vermitteln. Um den vollen Leistungsumfang dieses Produkts zu nutzen, empfehlen wir Ihnen, die in diesem Handbuch enthaltenen Anweisungen aufmerksam durchzulesen und dieses sorgfältig für die spätere Bezugnahme aufzubewahren.

Wichtige Empfehlungen

Überprüfen Sie zunächst den für den Einbau der Lautsprecher verfügbaren Platz (siehe Zeichnungen auf der Verpackung) und fahren Sie anschließend mit dem Zuschnitt fort. Achten Sie bei der Montage am Original-Einbauort darauf, dass zwischen dem Lautsprecher und dem Schutzgitter genügend Platz vorhanden ist.

• Halten Sie die Lautsprecher beim Zuschnitt von Metallspänen und Staub fern.
• Führen Sie eine gründliche Reinigung durch, bevor Sie mit der Montage der Lautsprecher beginnen.
• Achten Sie darauf, dass keine Gegenstände durch das Schutzgitter gelangen, da dies die Lautsprecher beschädigen könnte.

Wahl des Verstärkers

Ihre Lautsprecher können eher durch zu schwache als durch zu starke Verstärker beschädigt werden. Es wird empfohlen, einen Verstärker zu verwenden, der 20 % mehr Leistung als die Gesamtleistung der Anlage liefert, um eine Überlastung oder Beschädigung der Produkte zu vermeiden. Ihr Händler wird Sie nach Ihrem Geschmack und Ihrem Budget beraten. Befolgen Sie die Empfehlungen für Ihren Verstärker, um die Produkte der K2 Power-Serie richtig anzuschließen.

Verkabelung

Sie können Ihre Produkte erst montieren, wenn Sie sie über die Klemme an das Lautsprecherchassis angeschlossen haben (Abb. 1, 2). Die korrekte Polarität (+/-) lässt sich beim Verkabeln am einfachsten herstellen, wenn Sie ein Kabel mit entsprechender Markierung verwenden.

Bi-Amping-Verkabelung

Beim Bi-Amping eines 2-Wege-Sets (4-Kanal-Verstärker) beachten Sie bitte (Abb. 3, 4). Beim Bi-Amping eines 3-Wege-Sets (4-Kanal-Verstärker) beachten Sie bitte (Abb. 5, 6, 7).

Installation

Achten Sie darauf, dass Sie geeignete Schrauben verwenden, um Schäden an Ihrem Gehäuse, den Verkleidungen Ihres Fahrzeugs oder anderen Komponenten zu vermeiden (Abb. 8).

Positionierung der Lautsprecher

Die Lautsprecher der Serie wurden für höchstmögliche Klangtreue bei der Wiedergabe aller Musikarten entwickelt. Wir empfehlen jedoch die Beachtung folgender einfacher Regeln, um optimale Leistung, tonale Balance und ein realistisches Klangbild zu gewährleisten.

Es ist wichtig, dass Sie den Subwoofer in ein Gehäuse mit geeigneten Abmessungen einbauen, um ein angemessenes Innenvolumen zu erhalten, das die Leistung des ausgewählten Lautsprechers maximiert (Abb. 18). Achten Sie darauf, dass Sie geeignete Schrauben verwenden, um Schäden an Ihrem Gehäuse, den Verkleidungen Ihres Fahrzeugs oder anderen Komponenten zu vermeiden (Abb. 20). Verbinden Sie Ihren Subwoofer über die Klemme an der Seite des Lautsprechers mit dem Verstärker (Abb. 20). Achten Sie darauf, dass der Subwoofer auf einen freien Raum gerichtet ist, um die beste akustische Leistung zu erzielen.

BESONDERE VORSICHTSMA NAHMEN

Pflege

Zur Pflege der K2 Power-Lautsprecher müssen diese lediglich mit einem trockenen Tuch abgestaubt werden. Falls Flecken auf das Schutzgitter kommen, empfehlen wir Ihnen, ein feuchtes Tuch zu verwenden. Verwenden Sie zum Reinigen der Lautsprecheroberfläche niemals Lösungsmittel, Reinigungsmittel, Alkohol ätzende Produkte oder Scheuerbürsten bzw. Scheuermittel.

Einspielzeit

Die verwendeten Lautsprecher sind komplexe mechanische Bauteile, die eine gewisse Zeit benötigen, um eine optimale Performance zu bieten. Die Einspielzeit hängt von verschiedenen Faktoren ab und kann mehrere Wochen betragen. Um den Vorgang zu beschleunigen, empfehlen wir, etwa zwanzig Stunden Musik auf mittlerer Lautstärke über die Lautsprecher abzuspielen. Nachdem sich die mechanischen Eigenschaften der Lautsprecher vollständig stabilisiert haben, können Sie das gesamte klangliche Potenzial Ihrer Produkte der K2 Power-Serie genießen.

Garantiebedingungen

Im Problemfall wenden Sie sich an Ihren Focal-Händler.

Die gesetzliche Konformitätsgarantie auf alle Focal-Produkte in Frankreich wird für einen Zeitraum von 2 Jahren ab Kaufdatum gewährt. Bei Materialfehlern muss das Produkt in seiner Originalverpackung oder in einer gleichwertigen Verpackung, die einen perfekten Schutz während des Transports gewährleistet, an den Händler gesendet werden, der das Material analysiert und die Art des Defekts feststellt. Wenn dieses unter Garantie steht und die Bedingungen für das Greifen der Garantie erfüllt sind, wird es gemäß den Bedingungen repariert oder ersetzt, die für die gesetzliche Garantie zum Zeitpunkt des Kaufs des Geräts gelten. Andernfalls wird Ihnen ein Kostenvoranschlag für die Reparatur übermittelt. Die Garantie gilt nicht für Schäden aufgrund von Missbrauch oder unsachgemäßem Anschluss (zum Beispiel verbrannte Schwingspulen). Außerhalb Frankreichs sind Focal-Produkte durch eine Garantie abgedeckt, deren Bedingungen lokal durch den offiziellen Focal-Händler in jedem Land gemäß dem anwendbaren Recht des betroffenen Gebiets definiert oder umgesetzt werden.
