Тип продукта	2-полосный комплект (коаксиальный динамик)
Бренд	Focal
Модель	ES 165 K2S
Диаметр вуфера	165 мм (6,5 дюймов)
Тип твитера	Купол, профиль "M"
Максимальная мощность	140 Вт
Номинальная мощность (RMS)	70 Вт
Чувствительность (2,83 В/1 м)	88 дБ
Импеданс	2 Ом
Частотный диапазон	60 Гц - 22 кГц
Диаметр катушки	32,5 мм
Высота катушки	13 мм
Магнитная система	Феррит
Технология подвеса	TMD®
Кроссовер (фильтр)	6 - 12/12 дБ, частота среза 3 кГц
Регулировка уровня твитера	+3 / 0 / -3 дБ на октаву
Совместимость с би-амплингом	Да
Установка	Встраивание или штатное место
Уход и чистка	Сухая ткань, не использовать растворители или моющие средства
Меры безопасности	Не подвергать воздействию воды, не слушать на чрезмерной громкости
Законодательная гарантия (Франция)	2 года
Рекомендуемый период приработки	20 часов на среднем уровне

Часто задаваемые вопросы - ES 165 K2S FOCAL

Каков импеданс Focal ES 165 K2S ?

Импеданс комплекта составляет 2 Ом. Убедитесь, что ваш усилитель совместим с этой нагрузкой.

Можно ли использовать этот комплект в би-амплинге?

Да, комплект ES 165 K2S поддерживает би-амплинг. Обратитесь к схемам в инструкции для соответствующей проводки (рис. 3, 4).

Как отрегулировать уровень твитера?

Используйте переключатель на кроссовере для выбора +3 дБ, 0 дБ или -3 дБ в соответствии с вашими звуковыми предпочтениями и акустикой автомобиля.

Какая мощность усилителя рекомендуется?

Рекомендуется использовать усилитель, выдающий мощность на 20% выше общей номинальной мощности установки, то есть примерно 84 Вт RMS на канал для этого комплекта с сопротивлением 2 Ом.

Какова частота среза фильтра?

Встроенный фильтр имеет частоту среза 3 кГц с наклоном 6-12/12 дБ для вуфера и твитера.

Как чистить динамики?

Чистите динамики сухой тканью. Никогда не используйте растворители, моющие средства, спирт или коррозионные вещества.

Какой необходим период приработки?

Рекомендуется период приработки около 20 часов на среднем уровне для стабилизации механических характеристик динамиков.

Что делать в случае технической проблемы?

Свяжитесь с вашим дилером Focal. Если продукт находится на гарантии, он будет отремонтирован или заменен в соответствии с законодательными условиями.

Является ли твитер регулируемым по направлению?

Твитер комплекта ES 165 K2S имеет регулировку уровня, но не регулируется механически. Он установлен фиксированно.

Какая необходима глубина установки?

Глубина установки не указана в инструкции. Обратитесь к схеме вырезания, прилагаемой к упаковке, для точных размеров.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ES 165 K2S FOCAL

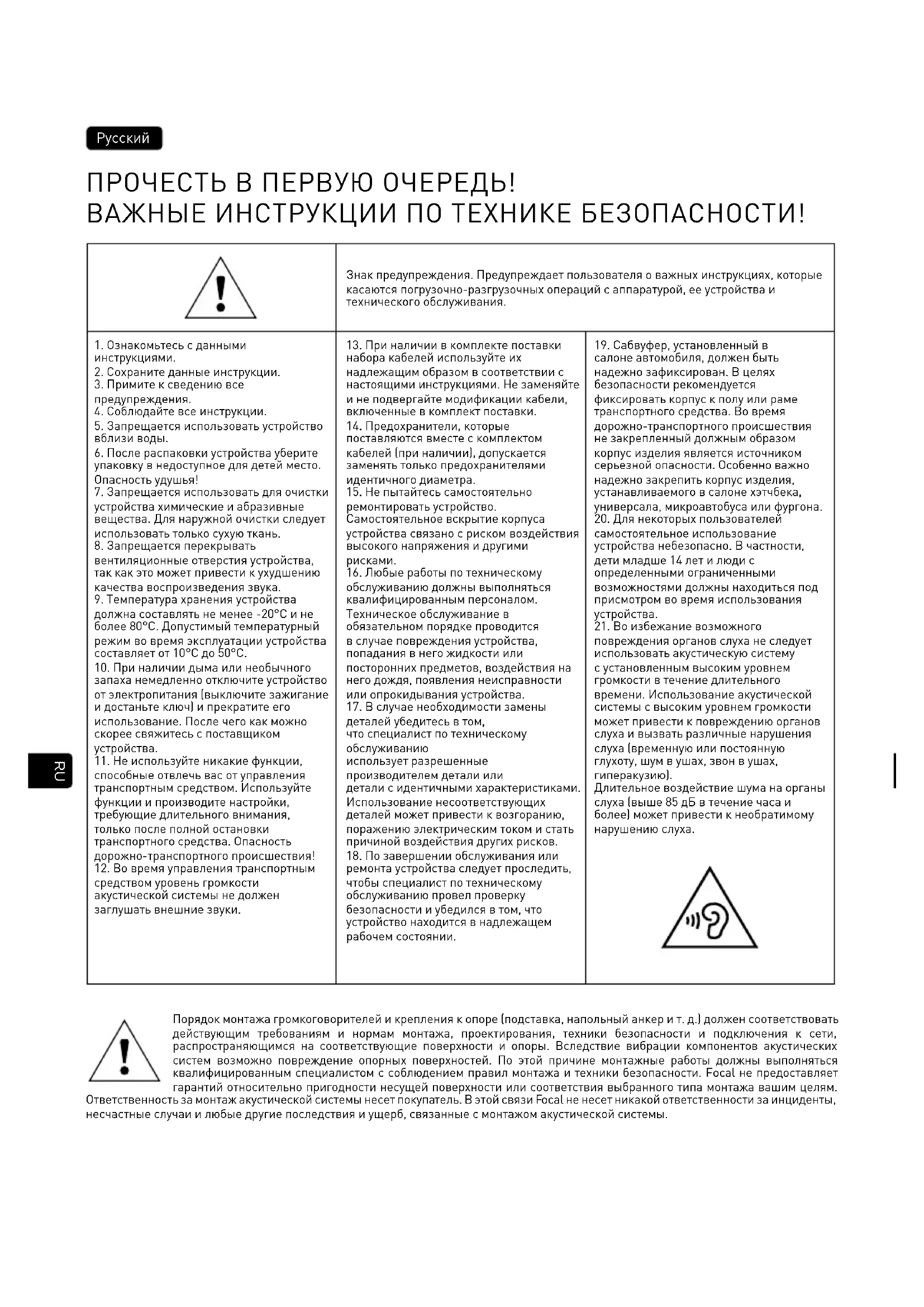

ПРОЧЕСТЬ В ПЕРВУЮ ОЧЕРЕДЬ!

ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ!

	Знак предупреждения. Предупреждает пользователя о важных инструкциях, которые касаются погрузочно-разгрузочных операций с аппаратурой, ее устройства и технического обслуживания.
1. Ознакомьтесь с данными инструкциями.2. Сохраните данные инструкции.3. Примите к сведению все предупреждения.4. Соблюдайте все инструкции.5. Запрещается использовать устройство вблизи воды.6. После распаковки устройства уберите упаковку в недоступное для детей место.Опасность удушья!7. Запрещается использовать для очистки устройства химические и абразивные вещества. Для наружной очистки следует использовать только сухую ткань.8. Запрещается перекрывать вентиляционные отверстия устройства, так как это может привести к ухудшению качества воспроизведения звука.9. Температура хранения устройства должна составлять не менее -20°C и не более 80°C. Допустимый температурный режим во время эксплуатации устройства составляет от 10°C до 50°C.10. При наличии дыма или необычного запаха немедленно отключите устройство от электропитания (выключите зажигание и достаньте ключ) и прекратите его использование. После чего как можно скорее свяжитесь с поставщиком устройства.11. Не используйте никакие функции, способные отвлечь вас от управления транспортным средством. Используйте функции и производите настройки, требующие длительного внимания, только после полной остановки транспортного средства. Опасность дорожно-транспортного происшествия!12. Во время управления транспортным средством уровень громкости акустической системы не должен заглушать внешние звуки.	13. При наличии в комплекте поставки набора кабелей используйте их надлежащим образом в соответствии с настоящими инструкциями. Не заменяйте и не подвергайте модификации кабели, включенные в комплект поставки.14. Предохранители, которые поставляются вместе с комплектом кабелей (при наличии), допускается заменять только предохранителями идентичного диаметра.15. Не пытайтесь самостоятельно ремонтировать устройство.Самостоятельное вскрытие корпуса устройства связано с риском воздействия высокого напряжения и другими рисками.16. Любые работы по техническому обслуживанию должны выполняться квалифицированным персоналом.Техническое обслуживание в обязательном порядке проводится в случае повреждения устройства, попадания в него жидкости или посторонних предметов, воздействия на него дождя, появления неисправности или опрокидывания устройства.17. В случае необходимости замены деталей убедитесь в том, что специалист по техническому обслуживанию использует разрешенные производителем детали или детали с идентичными характеристиками.Использование несоответствующих деталей может привести к возгоранию, поражению электрическим током и стать причиной воздействия других рисков.18. По завершении обслуживания или ремонта устройства следует проследить, чтобы специалист по техническому обслуживанию провел проверку безопасности и убедился в том, что устройство находится в надлежащем рабочем состоянии.	19. Сабвуфер, установленный в салоне автомобиля, должен быть надежно зафиксирован. В целях безопасности рекомендуется фиксировать корпус к полу или раме транспортного средства. Во время дорожно-транспортного происшествия не закрепленный должным образом корпус изделия является источником серьезной опасности. Особенно важно надежно закрепить корпус изделия, устанавливаемого в салоне этчебка, универсала, микроавтобуса или фургона.20. Для некоторых пользователей самостоятельное использование устройства небезопасно. В частности, дети младше 14 лет и люди с определенными ограниченными возможностями должны находиться под присмотром во время использования устройства.21. Во избежание возможного повреждения органов слуха не следует использовать акустическую систему с установленным высоким уровнем громкости в течение длительного времени. Использование акустической системы с высоким уровнем громкости может привести к повреждению органов слуха и вызвать различные нарушения слуха (временную или постоянную глухоту, шум в ушах, звон в ушах, гиперакузию).Длительное воздействие шума на органы слуха (выше 85 дБ в течение часа и более) может привести к необратимому нарушению слуха.

Порядок монтажа громкоговорителей и крепления к опоре (подставка, напольный анкер и т. д.) должен соответствовать действующим требованиям и нормам монтажа, проектирования, техники безопасности и подключения к сети, распространяющимся на соответствующие поверхности и опоры. Вследствие вибрации компонентов акустических систем возможно повреждение опорных поверхностей. По этой причине монтажные работы должны выполняться квалифицированным специалистом с соблюдением правил монтажа и техники безопасности. Focal не предоставляет гарантий относительно пригодности несущей поверхности или соответствия выбранного типа монтажа вашим целям.

Ответственность за монтаж акустической системы несет покупатель. В этой связи Focal не несет никакой ответственности за инциденты, несчастные случаи и любые другие последствия и ущерб, связанные с монтажом акустической системы.

Для упрощения использования гарантии Focal-JMlab теперь можно зарегистрировать покупку онлайн: www.focal.com/warranty

Благодарим вас за покупку изделия Focal. Надеемся, что вы по достоинству оцените применимые нами технологии высокой точности. Мы ценим новаторство, традиции и превосходное качество и стремимся к тому, чтобы вы получали удовольствие от прослушивания. Наша единственная цель — добиться чистоты, достоверности и красоты звучания. Для того чтобы в полной мере использовать все возможности изделия, внимательно ознакомьтесь с настоящими инструкциями и сохраните их для использования в будущем.

Важные рекомендации

Прежде всего удостоверьтесь в наличии места для установки громкоговорителей (см. план установки на упаковке), а затем переходите к вырезанию. В случае установки громкоговорителей в специально предусмотренное для них место удостоверьтесь, что между громкоговорителем и защитной сеткой достаточно места.

• Во время вырезания не допускайте попадания на громкоговорители металлической стружки и пыли.
  • Тщательно очистите место перед монтажом громкоговорителей.
• Не вставляйте в решетку посторонние предметы, так как это может привести к повреждению громкоговорителей.

Выбор усилителя

Повредить громкоговоритель и его компоненты может не избыток мощности усилителя, а его недостаточная мощность. Во избежание перегрузки или повреждения компонентов акустической системы рекомендуется использовать усилитель, повышающий общую мощность системы на 20%. Консультацию относительно выбора усилителя с учетом предпочтений и бюджета можно получить в предприятии розничной торговли.

При подключении изделий линейки K2 Power к усилителю соблюдайте указания инструкции по эксплуатации усилителя.

Прокладка кабеля до монтажа изделия

Монтаж продукта производится только после подключения их к клеммной колодке на громкоговорителях (рис. 1, 2). В целях соблюдения полярности громкоговорителей рекомендуется использовать кабель с отметкой (+/-).

Двухпроводное подключение по схеме bi-amping

Порядок подключения 2-полосной акустической системы (4-канальный усилитель) по схеме bi-amping изображен на рис. 3, 4. Порядок подключения 3-полосной акустической системы (4-канальный усилитель) по схеме bi-amping изображен на рис. 5, 6, 7.

Монтаж

Во избежание повреждения кузова, обшивки и других частей автомобиля обязательно используйте правильные винты (рис. 8).

Расположение громкоговорителей

Громкоговорители линейки были разработаны таким образом, чтобы обеспечить как можно более достоверное воспроизведение всех жанров музыки. Однако для получения оптимальных рабочих характеристик, обеспечения хорошего тонального баланса и реалистичного звучания следует соблюдать несколько простых правил.

Устанавливайте сабвуфер в корпус подходящего размера для получения достаточного для обеспечения высокой производительности устройства внутреннего объема (рис. 18). Во избежание повреждения кузова, пола и других частей автомобиля обязательно используйте правильные винты (рис. 20). Подключайте сабвуфер к усилителю с помощью клеммной колодки, которая находится на громкоговорителе (рис. 20). Для достижения оптимальных акустических характеристик убедитесь, что сабвуфер направлен в открытое пространство.

ОСОБЫЕ УКАЗАНИЯ

Уход за устройством

Уход за громкоговорителями K2 Power ограничивается протиранием поверхностей с помощью сухой ткани. Для удаления пятен с решетки рекомендуется использовать влажную ткань. Никогда не используйте растворители, моющие и чистящие средства, спиртосодержащие или едкие вещества, а также абразивные материалы для очистки поверхности громкоговорителей.

Период приработки

Громкоговорители представляют собой сложные механические устройства, оптимальные характеристики работы которых достигаются по истечении периода адаптации. Длительность периода адаптации зависит от ряда условий и может составлять несколько недель. Для того чтобы сократить этот период, рекомендуется обеспечить непрерывную работу громкоговорителей в течение 20 часов при среднем уровне звука. После полной стабилизации характеристик изделия линейки K2 Power будут демонстрировать оптимальные рабочие параметры.

Условия гарантии

В случае возникновения проблем просьба обращаться в предприятие розничной торговли, в котором было приобретено изделие компании Focal.

На территории Франции предусмотренная законом гарантия на любое оборудование Focal составляет 2 года с даты покупки. При обнаружении производственных дефектов следует отправить дефектный продукт в оригинальной или аналогичной упаковке, обеспечивающей полную защиту оборудования во время транспортировки, предприятию розничной торговли, которое проведет проверку оборудования и определит характер неисправности. В случае если дефект покрывается гарантией и условия гарантии соблюдены, устройство будет отремонтировано или заменено в соответствии с действовавшими на дату покупки условиями гарантии, предусмотренными законодательством. В противном случае будет подготовлена смета ремонтных работ. Гарантия не распространяется на дефекты, возникшие вследствие ненадлежащей эксплуатации или несоблюдения правил подключения устройства (например, сгоревшие движущиеся катушки). За пределами Франции на оборудование марки Focal распространяется гарантия, условия которой устанавливаются либо исполняются местным официальным дистрибьютором Focal в соответствующей стране согласно действующему законодательству.

请先阅读本文!

重要安全说明！

Правильная утилизация продукта.

Данная маркировка указывает на то, что в пределах ЕС этот продукт не может утилизироваться вместе с бытовым мусором. В целях предотвращения загрязнения окружающей среды и нанесения ущерба здоровью человека утилизируйте продукт должным образом, позволяющим произвести его повторную переработку. Для того чтобы вернуть бывшее в употреблении устройство, используйте системы возврата и сбора сырья либо обратитесь в пункт розничной торговли, в котором вы приобретали продукт, для организации повторной переработки с соблюдением всех норм безопасности.
