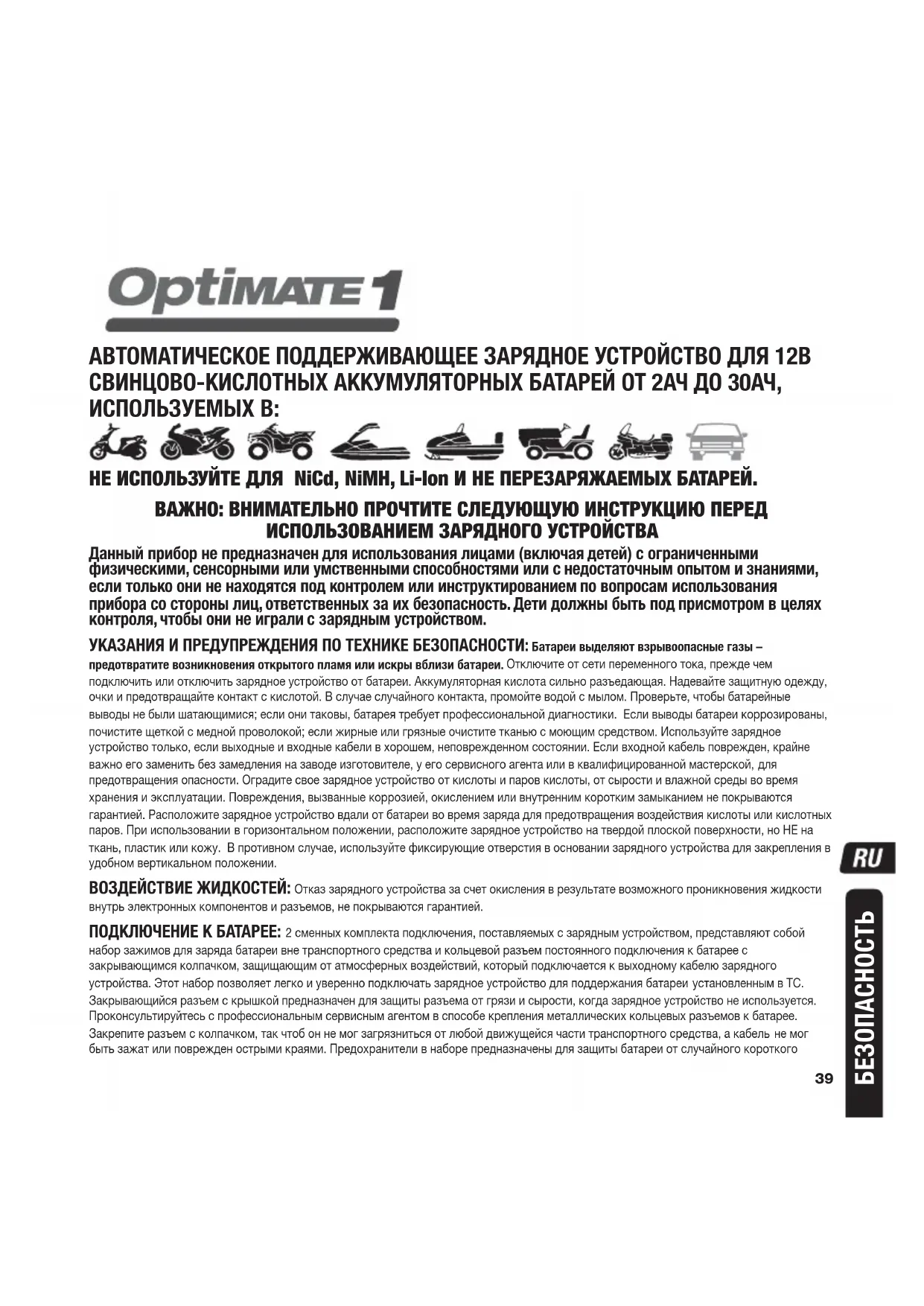

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Optimate 1 Tecmate

• Автоматическое зарядное устройство для 12В свинцово кислотных аккумуляторных батарей 4 STEPS

TecMate (International) NV, Sint-Truidensesteenweg 252, B-3300 Tienen, Belgien, utfärdar denna garanti till den ursprungliga köparen av produkten. Garantin kan inte överlåtas. Denna batteriladdare har av TecMate (International) försetts med en garanti som gäller i tre år från och med det datum den köpts hos en återförsäljare. Garantin omfattar materialfel och tillverkningsfel. Om något av nämnda fel upptäcks kommer enheten att repareras eller bytas ut enligt tillverkarens önskemål. Köparen måste överlämna enheten tillsammans med ett köpebevis (se "NOTERA") och förbetalda transport- eller portokostnader till tillverkaren eller en auktoriserad återförsäljare. Garantin gäller inte om produkten används felaktigt eller vårdslöst. Den gäller heller inte om produkten reparerats av någon annan än tillverkaren eller en auktoriserad återförsäljare. Denna garanti är den enda giltiga och den omfattar inga implicerade garantikrav, inklusive garantikrav för följdskador. DETTA ÄR DEN ENDA GÄLLANDE GARANTIN OCH TILLVERKAREN VARKEN ÅTAR SIG ELLER AUKTORISERAR NÅGON ANNAN ATT ÅTA SIG ELLER UPPRÄTTA NÅGRA SKYLDIGHETER GENTEMOT PRODUKTEN FÖRUTOM DENNA GARANTI. DINA LAGLIGA RÄTTIGHETER PÅVERKAS INTE. NOTERA: Se www.tecmate.com/warranty eller kontakta [e-mail] Mer information på TecMate produkter kan finnas på www.tecmate.com.39 БЕЗОПАСНОСТЬ АВТОМАТИЧЕСКОЕ ПОДДЕРЖИВАЮЩЕЕ ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ 12В СВИНЦОВО-КИСЛОТНЫХ АККУМУЛЯТОРНЫХ БАТАРЕЙ ОТ 2АЧ ДО 30АЧ, ИСПОЛЬЗУЕМЫХ В: НЕ ИСПОЛЬЗУЙТЕ ДЛЯ NiCd, NiMH, Li-Ion И НЕ ПЕРЕЗАРЯЖАЕМЫХ БАТАРЕЙ. ВАЖНО: ВНИМАТЕЛЬНО ПРОЧТИТЕ СЛЕДУЮЩУЮ ИНСТРУКЦИЮ ПЕРЕД ИСПОЛЬЗОВАНИЕМ ЗАРЯДНОГО УСТРОЙСТВА Данный прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом и знаниями, если только они не находятся под контролем или инструктированием по вопросам использования прибора со стороны лиц, ответственных за их безопасность. Дети должны быть под присмотром в целях контроля, чтобы они не играли с зарядным устройством. УКАЗАНИЯ И ПРЕДУПРЕЖДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ: Батареи выделяют взрывоопасные газы – предотвратите возникновения открытого пламя или искры вблизи батареи. Отключите от сети переменного тока, прежде чем подключить или отключить зарядное устройство от батареи. Аккумуляторная кислота сильно разъедающая. Надевайте защитную одежду, очки и предотвращайте контакт с кислотой. В случае случайного контакта, промойте водой с мылом. Проверьте, чтобы батарейные выводы не были шатающимися; если они таковы, батарея требует профессиональной диагностики. Если выводы батареи коррозированы, почистите щеткой с медной проволокой; если жирные или грязные очистите тканью с моющим средством. Используйте зарядное устройство только, если выходные и входные кабели в хорошем, неповрежденном состоянии. Если входной кабель поврежден, крайне важно его заменить без замедления на заводе изготовителе, у его сервисного агента или в квалифицированной мастерской, предотвращения опасности. Оградите свое зарядное устройство от кислоты и паров кислоты, от сырости и влажной среды во время хранения и эксплуатации. Повреждения, вызванные коррозией, окислением или внутренним коротким замыканием не покрываются гарантией. Расположите зарядное устройство вдали от батареи во время заряда для предотвращения воздействия кислоты или кислотных паров. При использовании в горизонтальном положении, расположите зарядное устройство на твердой плоской поверхности, но НЕ на ткань, пластик или кожу. В противном случае, используйте фиксирующие отверстия в основании зарядного устройства для закрепления в удобном вертикальном положении. ВОЗДЕЙСТВИЕ ЖИДКОСТЕЙ: Отказ зарядного устройства за счет окисления в результате возможного проникновения жидкости внутрь электронных компонентов и разъемов, не покрываются гарантией. ПОДКЛЮЧЕНИЕ К БАТАРЕЕ: 2 сменных комплекта подключения, поставляемых с зарядным устройством, представляют собой набор зажимов для заряда батареи вне транспортного средства и кольцевой разъем постоянного подключения к батарее с закрывающимся колпачком, защищающим от атмосферных воздействий, который подключается к выходному кабелю зарядного устройства. Этот набор позволяет легко и уверенно подключать зарядное устройство для поддержания батареи установленным в ТС. Закрывающийся разъем с крышкой предназначен для защиты разъема от грязи и сырости, когда зарядное устройство не используется. Проконсультируйтесь с профессиональным сервисным агентом в способе крепления металлических кольцевых разъемов к батарее. Закрепите разъем с колпачком, так чтоб он не мог загрязниться от любой движущейся части транспортного средства, а кабель быть зажат или поврежден острыми краями. Предохранители в наборе предназначены для защиты батареи от случайного короткого40 замыкания на положительных и отрицательных проводниках. Замените сгоревший предохранитель только аналогичным новым предохранителем 15A. ПОДКЛЮЧЕНИЕ ЗАРЯДНОГО УСТРОЙСТВА К БАТАРЕЕ

Отключить от сети переменного тока, прежде чем подключать или отключать зарядное устройство от батареи.

Если заряд батареи происходит на автомобиле с помощью зажимов, перед подключением, проверьте, что зажимы могут быть безопасно и надежно расположены свободно от окружающих проводов, металлических труб или шасси. Выполните подключение в следующем порядке: сначала подключите к батарее положительный красный зажим, а затем отрицательный черный зажим на раму или двигатель вдали от батареи и топливной линии. Всегда отключайте в обратной последовательности.

При заряде батареи вне автомобиля с помощью зажимов, поместите ее в хорошо проветриваемом помещении. Подключите зарядное устройство к батарее: красный зажим к положительному (POS, P или +), а черный зажим к отрицательному (NEG, N или -) выводу. Убедитесь, что соединения являются надежными и безопасными. Хороший контакт важен. 4. Если батарея сильно разряжена (и, возможно, сульфатирована), снять с автомобиля и проверить батарею перед подключением зарядного устройства для попытки восстановления. Визуально проверьте состояние аккумуляторной батареи на наличие механических дефектов, таких как выпуклый или треснувший корпус, или признаки утечки электролита. Если аккумулятор имеет заливные крышки и пластины в ячейках, которые можно увидеть со стороны, осторожно изучите батарею, и попытайтесь определить, есть ли ячейки, отличающиеся от других (например, с белым веществом между пластинами или, касающимися пластинами). Если имеются механические дефекты, не пытайтесь зарядить батарею, требуется профессиональная оценка состояния

5. Если батарея новая

, перед подключением зарядного устройства прочтите инструкцию по эксплуатации и безопасности производителя батарей. Если это применимо, тщательно и точно следуйте инструкции по их заполнению кислотой. ИСПОЛЬЗОВАНИЕ OPTIMATE 1: НАЧАЛО ЗАРЯДА ЭЛЕКТРОПИТАНИЕ ПЕРЕМЕННОГО ТОКА УНИВЕРСАЛЬНОЕ ПОДКЛЮЧЕНИЕ К СЕТИ, 100–240 В переменного тока, 50–60 Гц. По соображениям безопасности выход устройства OptiMate активируется только в том случае, если к нему подключена аккумуляторная батарея с напряжением не ниже 4 В. СИЛЬНО РАЗРЯЖЕННЫЕ АККУМУЛЯТОРЫ, КОТОРЫЕ ОБСЛУЖИВАЛИСЬ НЕНАДЛЕЖАЩИМ ОБРАЗОМ Необходимо обратить особое внимание на следующие особенности (это особенно важно в первую очередь для небольших аккумуляторных батарей, которые используются в мотоциклах, минитракторах-газонокосилках, гидроциклах, снегоходах и в аналогичной технике). В аккумуляторных батареях, находящихся в состоянии глубокого разряда длительное время, могут возникнуть необратимые повреждения одного или нескольких элементов. Такие батареи при зарядке большим током могут чрезмерно нагреваться. В течение первого часа зарядки следует постоянно контролировать температуру аккумулятора, затем проверять ее каждый час. Необходимо также проверять, нет ли необычных проявлений, таких как выделение пузырей газа или утечки электролита, повышенная активность в одном элементе по сравнению с другими или шипение. Если аккумуляторная батарея слишком горячая на ощупь или обнаружены другие необычные признаки, НЕМЕДЛЕННО ОТКЛЮЧИТЕ ЗАРЯДНОЕ УСТРОЙСТВО. ЭКОНОМНЫЙ РЕЖИМ ECO ПРИ ПОДКЛЮЧЕНИИ ЗАРЯДНОГО УСТРОЙСТВА К ЭЛЕКТРИЧЕСКОЙ СЕТИ ПЕРЕМЕННОГО ТОКА Инвертор переключается в режим ECO, если зарядное устройство не подключено к аккумуляторной батарее, что обеспечивает низкую потребляемую мощность (менее 0,5 Вт), эквивалентную потреблению электроэнергии 0,012 кВт·ч в сутки. Когда к зарядному устройству подключена аккумуляторная батарея, потребление электроэнергии зависит от текущего энергопотребления аккумуляторной батареи и подключенной к ней бортовой сети транспортного средства / электронных устройств. После завершения зарядки аккумуляторной батареи и перехода зарядного устройства в режим долговременного сохранения заряда (чтобы аккумуляторная батарея все время была полностью заряжена) общее потребление электроэнергии по оценкам составляет приблизительно 0,060 кВт·ч (или менее) в сутки.41 Ниже приведены сигналы светодиодных индикаторов и их расшифровка в том порядке, в котором они могут появляться в ходе работы программы. Светодиод 1 : Электропитание включено. Подтверждение поступления напряжения сети переменного тока на зарядное устройство. По соображениям безопасности выход устройства OptiMate активируется только в том случае, если к нему подключена аккумуляторная батарея с напряжением не ниже 4 В. В случае подключения устройства к аккумуляторной батарее с номинальным напряжением 12 В, разряженной до уровня ниже до 4 В, или при неправильном подсоединении полюсов батарея не начнет заряжаться. Для активации выхода зарядного устройства необходимо правильно подключить полюса

Светодиод 2 : Зарядка и проверка зарядки Шаг 1 – пульсирующее низкое восстанавливающее напряжение ( от 4в): Пульсирующий ток до 0.6А подготавливает батарею к нормальному принятию заряда. Этот режим особенно эффективен для восстановления активированный на заводе/ “высокой производительности” чистого свинца или цилиндрических ячеек AGM батарей. Время заряда: минимум 15 минут, максимум 2 часа. Шаг 2 - ЗАРЯДКА На этапе ОБЪЕМНОГО ЗАРЯДА на аккумулятор поступает постоянный ток не более 0,6 А (прибл.) до тех пор, пока напряжение не достигнет значения 14,2–14,5 В. Шаг 3 - ПРОВЕРКА схема начинает проверку уровня заряда батареи. Если батарея требует дальнейшей зарядки, программа на короткие периоды времени возвращается к режиму ОБЪЕМНОГО ЗАРЯДА, подавая на батарею импульс изменяющегося тока. Такие повторные включения могут осуществляться столько раз, сколько необходимо для удовлетворения текущей потребности батареи в токе меньше 200 мА при напряжении 13,6 В (что соответствует батарее, которая приняла столько заряда, сколько позволяет ее основное состояние). См. раздел «Время зарядки» ниже. ПРИМЕЧАНИЕ. По соображениям безопасности установлен общий предел времени зарядки, равный 72 часам. Светодиод 3 : Шаг 4 Тестирования на сохранение заряда, чередующиеся каждые полчаса* с периодами сохранения заряда

Для батареи, способной удержать напряжение выше 12,4 В в течение тестирования на сохранение заряда (БЕЗ ЗАРЯДНОГО ТОКА) и 30-минутного периода сохранения заряда, светодиод 3 остается включенным. Если напряжение батареи падает ниже 12,4 В в течение тестирования, программа возвращается к шагу 2. Обслуживание – подзаряд безопасным напряжением ограниченным 13.6В и до 0.6А доступно для предотвращения саморазряда. Батарея может потреблять ток для небольших нагрузок и предотвращать саморазряд. Обслуживание и тест удержания напряжения сменяют друг друга каждые полчаса до момента отсоединения батареи. Если напряжение батареи падает ниже 12.4В во время подзаряда программа возвращается к шагу 2. ПРИМЕЧАНИЕ. Если светодиоды 2 и 3 включаются и выключаются каждые 1–2 секунды, это может свидетельствовать о сульфатированном состоянии батареи и ее неспособности изначально получить зарядный ток. Необходимо в течение 2 часов следить за процессом передачи заряда батарее от зарядного устройства. Батарея с небольшой сульфатацией может восстановиться и принять полный зарядный ток, что будет подтверждаться непрерывным свечением светодиода 2. Если состояние остается неизменным, это может свидетельствовать о том, что батарея значительно сульфатирована, и, несмотря на попытки восстановления, невосстановима. Это может быть вызвано дефектом в самой аккумуляторной батарее, например коротким замыканием

LED #1 LED #2 LED #342

элемента или полной сульфатацией, либо обусловлено тем, что батарея все еще подключена к электросети транспортного средства. Это может сигнализировать о потерях тока в поврежденной проводке, о неисправности переключателя или контакта или о наличии подключенных устройств, потребляющих ток. Внезапное подключение нагрузки, например включение передних фар, в момент, когда зарядное устройство подключено, может также вызвать существенное снижение напряжения аккумуляторной батареи. Необходимо всегда извлекать аккумуляторную батарею из транспортного средства, снова подключать ее к OptiMate™ и запускать программу еще раз. Соответствующую модель OptiMate, способную восстанавливать аккумуляторные батареи с серьезной сульфатацией, можно найти на веб-сайте www.optimate1. com. Поддержка уровня заряда батареи в течение длительных периодов времени Устройство OptiMate способно непрерывно поддерживать уровень заряда аккумуляторной батареи, находящейся в хорошем состоянии, в течение нескольких месяцев. Необходимо проверять надежность соединений между зарядным устройством и батареей не реже, чем каждые две недели, а в случае применения аккумуляторов с крышками заливочного отверстия на каждом элементе следует отсоединить батарею от зарядного устройства, проверить уровень электролита и при необходимости долить жидкость в элементы (дистиллированную воду, НЕ кислоту), затем снова подсоединить к зарядному устройству. При работе с аккумуляторами или возле них всегда следует учитывать ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ, приведенные выше. Время зарядки Время, требующееся OptiMate 1 для зарядки разряженной исправной аккумуляторной батареи, приблизительно равно 1,5 x емкость батареи в ампер-часах. Например, для батареи емкостью 32 А·ч потребуется не более 48 часов, чтобы перейти к шагу 3. Для зарядки глубоко разряженных батарей может понадобиться намного больше времени. ОГРАНИЧЕННАЯ ГАРАНТИЯ TecMate (International) SA, Ambachtenlaan 6, B-3300 Tienen, Бельгия, предоставляет ограниченную гарантию первоначальному розничному покупателю этого продукта. Данная ограниченная гарантия не подлежит передаче другому лицу. TecMate(International) гарантирует качество изготовления данного зарядного устройства в течение трех лет с момента покупки в розничной сети в отношении дефектов материала или изготовления. В случае возникновения дефекта устройство будет отремонтировано или заменено по усмотрению производителя. Покупатель должен направить устройство вместе с доказательством покупки, перевозки, а также оплатить почтовые расходы в адрес производителя или его уполномоченного представителя. Настоящая гарантия недействительна, если продукт неправильно эксплуатировался, подвергался неосторожному обращению или ремонтировался в местах, отличных от завода изготовителя или его уполномоченного представителя. Производитель не дает никаких гарантий, кроме этой ограниченной гарантии и определенно исключает любые подразумеваемые гарантии, включая любые гарантии за косвенные убытки. ЭТА ОГРАНИЧЕННАЯ ГАРАНТИЯ ПРОИЗВОДИТЕЛЯ НЕ ПРИНИМАЕТ НА СЕБЯ И НЕ УПОЛНОМАЧИВАЕТ НИКОГО ПРИНИМАТЬ ЛЮБЫЕ ДРУГИЕ ОБЯЗАТЕЛЬСТВА ПО ОТНОШЕНИЮ К ТОВАРОВАМ, КРОМЕ ЭТОЙ ОГРАНИЧЕННОЙ ГАРАНТИИ. ПРИМЕЧАНИЕ: Подробности на www.tecmate.com / warranty или свяжитесь по [e-mail] Переводc английского: Общество с ограниченной ответственностью « Бэттери Сервис» Все права защищены www.batteryservice.ru43copyright © 2016 TecMate International – TM400-IN1-160603
