РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Antimite UV WB73 JIMMY

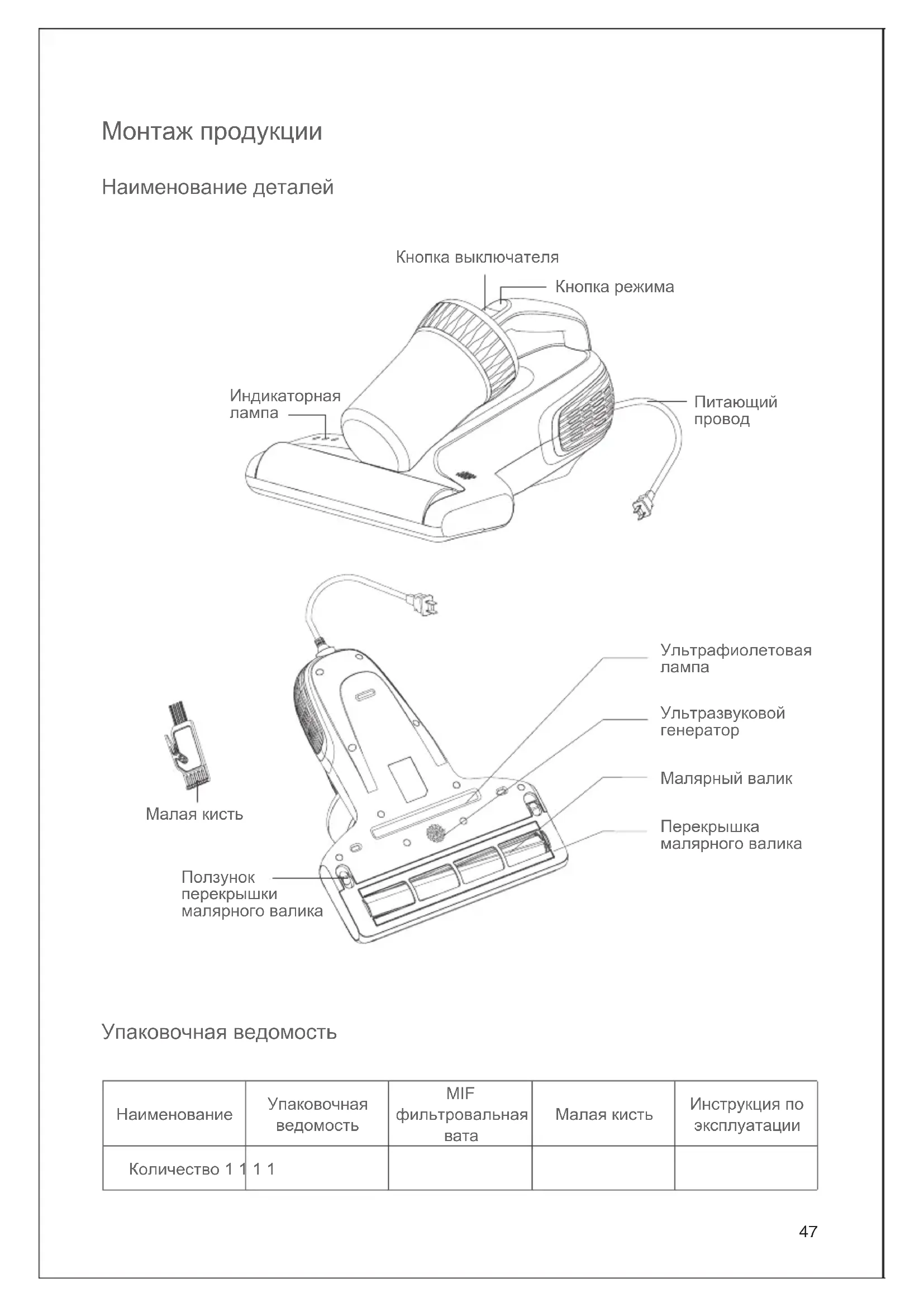

Малая кисть Инструкция по эксплуатации Количество 1 1 1 1 Кнопка режима Кнопка выключателя Индикаторная

малярного валика Малая кисть

малярного валика48 Использование продукции Вставлять вилку в розетку, и после нажатия кнопки выключателя пылесос для удаления клещей по умолчанию включит режим удаления клещей + поглощения пыли выбиванием, соответствующая индикаторная лампа загорается; Нажимать кнопку режима, чтобы переключить режим поглощения пыли выбиванием, и соответствующая индикаторная лампа загорается,Еще раз нажимать кнопку режима, чтобы переключить режим удаления клещей и поглощения,Еще раз нажимать кнопку режима, чтобы переключиться обратно в режим удаления клещей + поглощения пыли выбиванием. Еще раз нажимать кнопку переключателя, и целая машина перестанет работать. Индикаторная лампа чистоты 1.Загорается зеленая лампа при запуске машины. 2.Когда вдыхается больше пыли, индикаторная лампа загорается красным, указывая на то, что клиентам необходимо главно очистить данную область. 3.Когда концентрация вдыхаемой пыли умеренная, индикаторная лампа загорается оранжевым, указывая на то, что клиенту все еще необходимо очистить данную область. 4.Когда вдыхается меньше пыли или отсутствует пыль, индикаторная лампа загорается зеленым, указывая на то, что клиенту не нужно главно очистить данную область. Примечание: Чтобы избегать несчастный случай, ультрафиолетовая лампа должна находиться в пределах примерно 3 см от облучаемого объекта, а наклон машины не должен превышать 30 градусов для нормальной работы. За пределами данного диапазона ультрафиолетовая лампа автоматически

Очистка и техническое обслуживание Примечание:

1. MIF фильтровальная вата может быть приобретена у продавцов пылесосов.

2.Рекомендуется своевременно очищать чашку пыли после каждого использования. Когда количество пыли накапливается слишком много и MIF фильтровальная вата засоряется, необходимо очистить и при необходимости сменить. Очистка узла чашки пыли 1.Выключить питание машины, вынуть вилку питания, правильно поставить машину, нажимать кнопку разблокировки рукой и поднять чашку пыли в направлении стрелки (рисунок 1).

2. Держать чашку пыли и узел крышки чашки пыли обеими руками, затем повернуть узел

чашки пыли по часовой стрелке (рисунок 2), поднять узел крышки чашки пыли и вынуть циклонный конус, чтобы высыпать золу (рисунок 3). Очистка фильтровальной ваты MIF и циклонного конуса Держать узел циклонного конуса чашки пыли одной рукой, зажать шелковую ленту с логотипом "UP" на фильтровальной вате другой рукой, вверх вынуть фильтровальную вату MIF (рисунок 4), в направлении стрелки вниз слегка похлопывать для очистки пыли, и не забывать похлопывать в обратном направлении, чтобы предотвратить разлив пыли49 (рисунок 5). Использовать прилагаемую специальную чистящую кисть для удаления пыли и другого мусора с металлической фильтровальной сетки и пластиковых деталей (рисунок 6). По окончанию очистки узла чашки пыли, MIF фильтровальной ваты и узел циклонного конуса, поместить узел циклонного конуса в чашку пыли, а затем вра щательно вмещать узел крышки чашки пыли в чашку пыли. Услышав звук "щелчок" при вращении, то сборка на месте (рисунок 7). Примечание: 1.Твердо помнить об установке фильтровальной ваты MIF! 2.При обнаружении слишком чрезмерной накопленной пыли в чашке пыли, можно очистить чашку пыли и фильтровальный узел водой или нейтральными реагентами и высушить их сухой тканью. Обратите внимание на то, что как можно не использовать воду для очистки фильтровальной ваты MIF. Можно очистить пыль и грязь способом похлопывать, в одно время следует обеспечить окончательную сушку чашки пыли и фильтровальной ваты MIF перед помещением их в главную машину. Очистка и монтаж малярного валика После выключения машины и вырыв источника питания рукой сдвигать скользящую кнопку перекрышки малярного валика, чтобы перевести ее из закрытого состояния в открытое (рисунок 8), затем опрокидывать перекрышку малярного валика, чтобы извлечь узел роликовой щетки (рис. 9) и очистить. По окончанию очистки малярного валика, вмещать узел малярного валика и перекрышку малярного валика подряд в корпус и зафиксировать скользящую кнопку малярного валика. Примечание: При очистке малярного валика обязательно обеспечить отключение источника питания, чтобы избежать ошибочного запуска малярного валика, что может привести к травмам

разблокировки Узел чашки пыли

Вниз похлопывать Фильтровальная вата Малая кисть Узел крышки вращательной

Шелковая лента с логотипом Металлическая фильтровальная сетка

Текущее обслуживание и хранение После каждого использования рекомендуется очищать чашку пыли и фильтровальную вату MIF для следующего использования. Если во время использования чашка пыли заполнена пылью, рекомендуется немедленно очистить, иначе повлияет на эффект использования; после того, как общее время использования фильтровальной ваты MIF достигнет 30-50 часов (в зависимости от использования фильтровальной ваты MIF), рекомендуется приобрести и сменить фильтровальную вату MIF в указанном месте, чтобы не повлиять на производительность машины. Проникающая способность ультрафиолетового света слаба, и любая бумага, обычное стекло или пластик значительно уменьшат интенсивность ультрафиолетового излучения. Кроме того, пыль и масляного пятна на нижней прозрачной перекрышке напрямую влияют на ее проникающую способность, поэтому следует регулярно протирать и очистить прозрачную перекрышку, чтобы избежать влияния на пропускание ультрафиолетового света и интенсивность облучения. Просим не прикасаться к прозрачной перекрышке пальцами, так как пятна могут повлиять на проникновение ультрафиолетового света. Если машина не используется в течение длительного времени, просим хранить машину в прохладном и сухом месте и не размещать под прямые солнечные лучи или во влажную

Особые замечания 1.Перед использованием данной машины, внимательно прочитайте настоящее руководство по эксплуатации и сохраните его надлежащим образом для дальнейшего использования. 2.Настоящая продукция относится к электрическому прибору. Никогда не оставляйте машину без присмотра. 3.Выключите питание и выньте вилку кабеля, если машина не используется в течение длительного времени. Держите руки сухими при вынимании вилки кабеля во избежание поражения электрическим током. 4.При очистке, ремонте или временном отключении машины обязательно выключите

5.Храните кабель питания далеко от острых предметов и не тяните кабель для перемещения машины во избежание повреждения кабеля. 6.Не используйте машину для всасывания горячих предметов, таких как уголь, окурки, острых предметов, таких как битое стекло, легковоспламеняющихся и взрывоопасных веществ, таких как агрессивная жидкость, бензин, спирт, в противном случае вся машина может быть повреждена или может возникнуть пожар, что может привести к травме

7.Не используйте данную машину для всасывания воды или влажной пыли, а также храните её от дождя и воды, не используйте во влажных местах (таких как ванная, туалет,51 прачечная и т.д.) во избежание неисправностей. 8.Храните машину далеко от нагревательных приборов и не под прямыми солнечными лучами во избежание пожара. 9.Не позволяйте детям играть или управлять машиной во избежание несчастных случаев. 10.Избегайте длительной работы машины, когда всасывающее отверстие засорено, чтобы не повредить машину. 11.Настоящая продукция оснащена ультрафиолетовой лампой, не смотрите на дно машины при включенном питании во избежание вреда ультрафиолетовых лучей для тела

12.Не поставьте растения под ультрафиолетовыми излучениями во избежание их повреждения. Не используйте ультрафиолетовое излучение в одном месте постоянно, это может привести к повреждению очищаемого объекта. 13.Не садитесь на данную машину во избежание её повреждения. 14.Не снимайте крышку роликовой щетки и не толкайте крышку наружу при включении или эксплуатации машины во избежание её повреждения. 15.Настоящая продукция используется только для очистки и удаления пылевых клещей для текстилей, таких как матрацы, байковое одеяло, подушки, диван и т.д. 16.Если кабель питания поврежден, обратитесь к производителю-заводу, его сервисному отделу или аналогичному отделу за профессиональной помощью. Устранение неисправностей Пожалуйста, проверьте следующие вопросы перед сдачей продукции на ремонт. Если имеются другие неисправности после принятия следующих решений, немедленно обратитесь к назначенному сервисному отделу за ремонтом и заменой. Неисправность Возможная причина

Машина не работает Вилка подключена не плотно Проверить вилку на плотность В розетке нет тока Проверить розетку Кнопка-выключатель не нажат Кнопка-выключатель не нажат Низкая всасывающая

Отверстие всасывания

Накопление слишком много пыли в фильтровальной вате пылесборника Очистить пылесборник и фильтровальную вату Накопление слишком много пыли на циклоне Очистить циклон52 Неисправность Возможная причина

Ультрафиолетовая лампа не работает Поверхность очищаемого объекта имеет низкий коэффициент отражения или ультрафиолетовая лампа находится слишком далеко от очищаемого объекта При нормальных условиях ультрафиолетовая лампа запускается при условии, что машина находится на расстоянии 3см от очищаемого объекта Машина остановилась на байковом одеяле Переместить машину вперед и назад на байковом одеяле Машина находится в вертикальном положении Машина наклонена не более чем на 30 градусов Прозрачный лист на инфракрасном датчике на дне машины загрязнен или на нем слишком много пыли Очистить прозрачный лист на датчике с помощью полусухой хлопчатобумажной ткани Ультрафиолетовая лампа

Обращаться к послепродажному отделу за заменой ультрафиолетовой лампыe Машина вдруг отключается Пылесборник полон пыли Во избежание перегрева двигателя машины добавлен механизм защиты от перегрева. При перегреве двигателя прекратите его использование, удалите забивки, и подождите два часа перед использованием Отверстие всасывания машины засорено Фильтровальная вата

Роликовая щетка Роликовая щетка обвиваема посторонними предметами Открыть крышку роликовой щетки в соответствии с требованиями и очистите её для использования Ремень отсоединен или

Открыть крышку роликовой щетки в соответствии с Руководством по эксплуатации, проверить ремень на предмет отсоединения или разлома, и заменить ремень в назначенном месте Примечание: если после принятия следующих мер неисправность сохраняется, немедленно свяжитесь с послепродажным сервисом или местным дилером.53 Спецификация продукции Технические параметры

WB73 Номинальное напряжение 220В-240В Номинальная частота 50 герц Номинальная мощность 600вт Электрическая схема 220В-240В 50 герц Пылесасывающий электродвигатель

Электродвигатель жесткой щетки

Ламповая панель Плита левого инфракрасного парного транзистора Плита пылевого индукционного парного транзистора Плита правого инфракрасного парного транзистора Панель главного

Панель питания Ультразвуковая

Выключатель54 Информация о завод-изготовителе Изготовитель Кингклин Электрик Ко., Лтд

Китай, №1 Сянян Роуд, Нью Дистрикт, Сучжоу, Цзянсу

С учетом охраны окружающей среды прибор, оснастка и упаковка должны подвергнуться подходящей переработке для повторного использования содержащегося в них сырья. Отработанные приборы не должны выбрасываться совместно с бытовыми отходами! Только для стран-членов ЕС: В соответствии с Европейской директивой 2012/19/ EU отслужившие приборы, и, в соответствии с Европейской директивой 2006/66/ЕС, поврежденные либо отработанные аккумуляторные батареи/батарейки необходимо собирать отдельно и утилизировать без ущерба для окружающей среды. Возможны изменения без предварительного уведомления. Указание по поводу гарантии этот продукт имеет один года гарантии с момента покупки. Гарантия не предоставляется в случае естественного износа, использования в коммерческих целях, изменений первоначального состояния прибора, работ по очистке, при последствиях ненадлежащего обращения или повреждении покупателем или третьими лицами, повреждении, вызванном внешними обстоятельствами, или из-за аккумуляторных батарей.55 NOTE561L-01 Web:www.jimmyglobal.com Email:[e-mail] Contact us -we'll get back within 1 business day. jimmytechnology
