INSTRUKCJA OBSŁUGI Antimite UV WB73 JIMMY

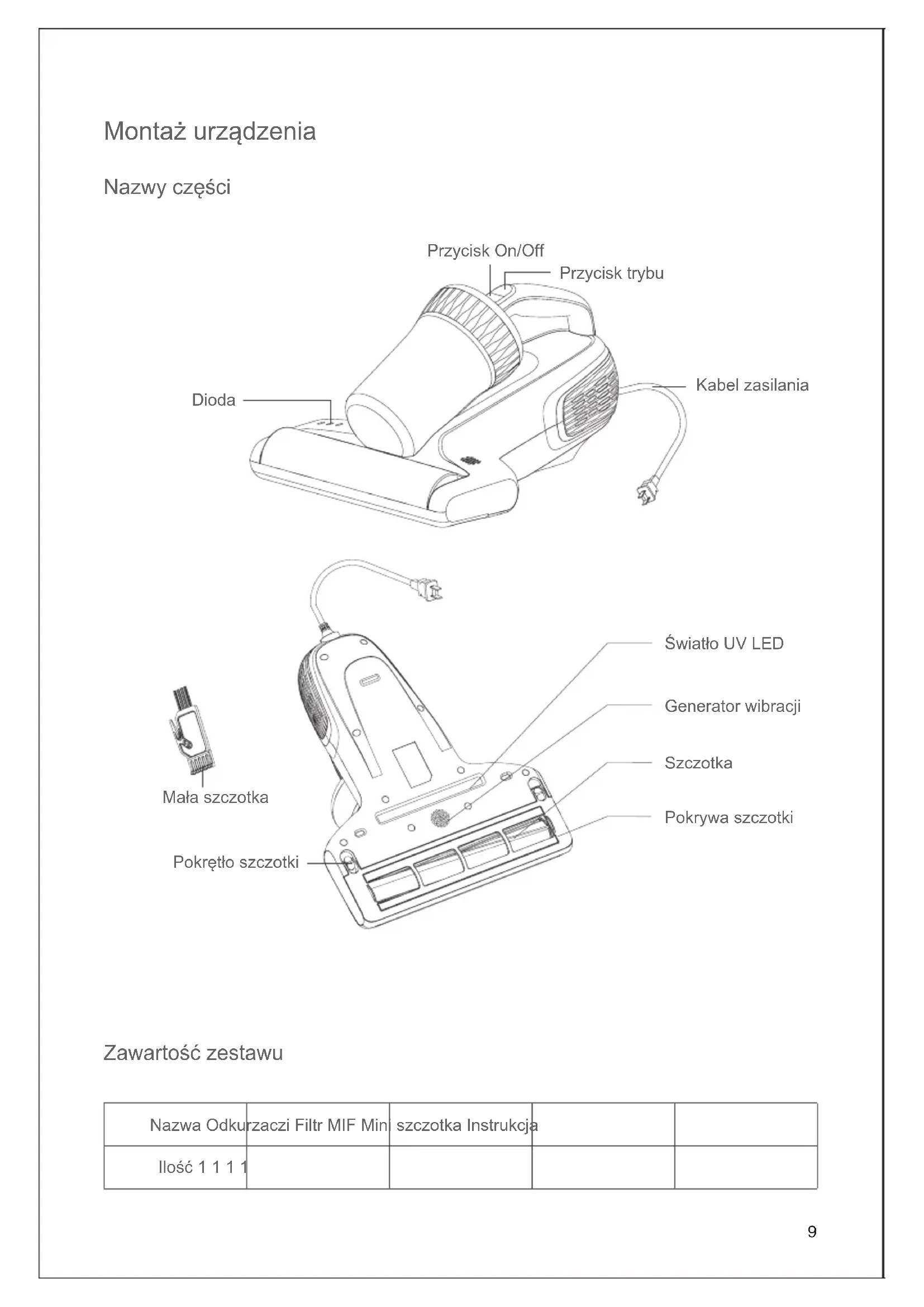

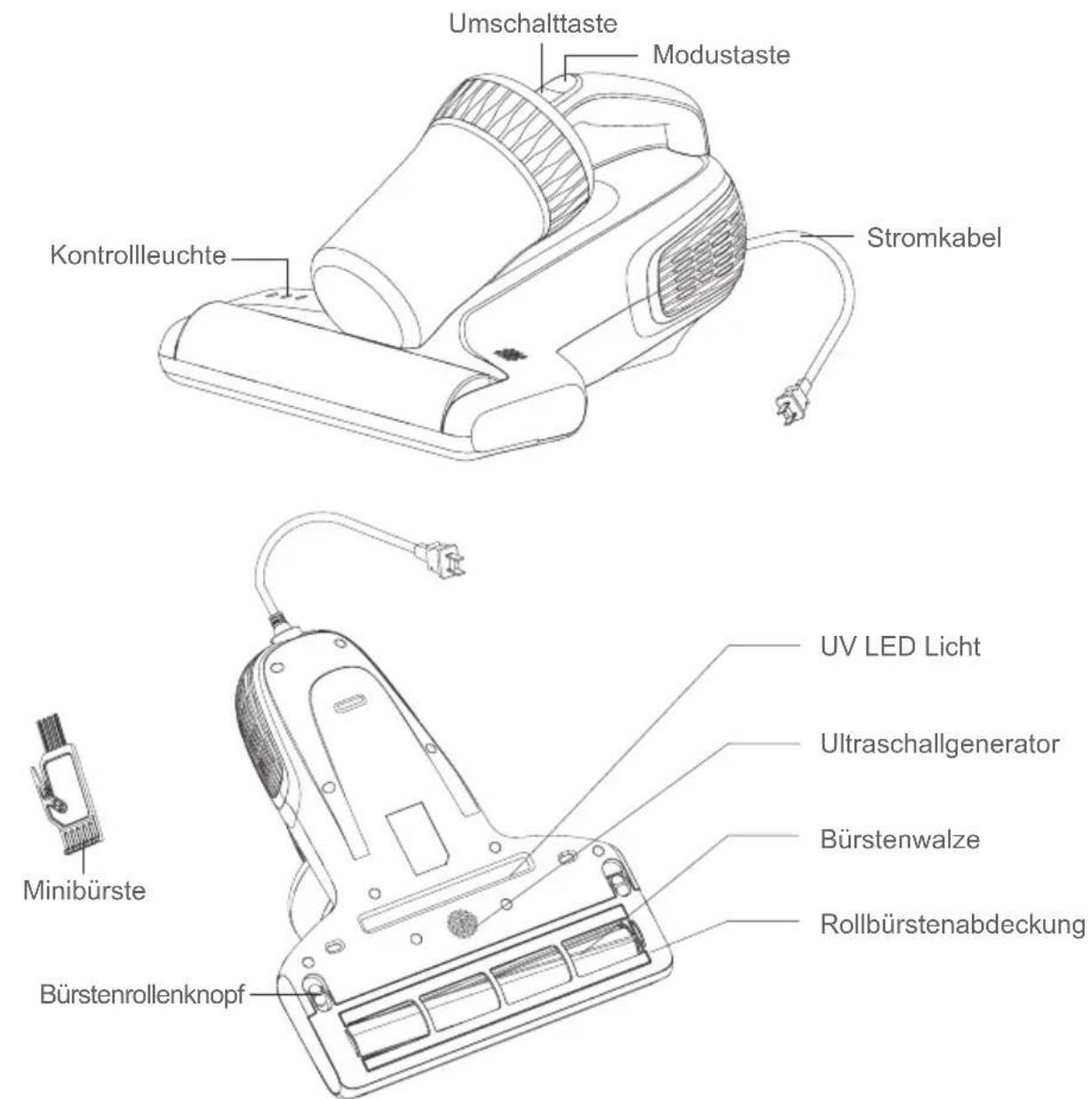

service starting from the date of purchase. Excluded from the guarantee is normal wear, commercial use, alterations to the appliance as purchased, cleaning activities, consequences of improper use or damage by the purchaser or a third person, damage, that can be attributed to external circumstances.9 Montaż urządzenia Nazwy części Zawartość zestawu Nazwa Odkurzaczi Filtr MIF Mini szczotka Instrukcja Ilość 1 1 1 1 Przycisk trybu Przycisk On/Off Dioda Kabel zasilania Światło UV LED Generator wibracji Szczotka Pokrywa szczotki Mała szczotka Pokrętło szczotki10 Obsługa urządzenia Włóż wtyczkę do gniazdka, po włączeniu urządzenia, maszyna jest w trybie światła UV odkurzacza, wszystkie będą również świecić.Wciśnij przycisk trybu raz, urządzenie zmienia się na tryb odkurzacza i zapali się dioda.Wciśnij przycisk trybu ponownie, urządzenie przejdzie do tryb światła UV.Wciśnij przycisk trybu jeszcze raz, urządzenie powróci do trybu światła UV i odkurzacza. Wciśnij przycisk wł./wył. ponownie, urządzenie przestanie działać. Wskaźnik czujnika kurzu

1. Po włączeniu urządzenia, wskaźnik czujnika kurzu pozostaje zielony.

2. Kiedy urządzenie zasysa dużo pyłu, wskaźnik zmienia kolor na czerwony, co oznacza, że

użytkownik powinien skupić się na czyszczeniu obecnego obszaru.

3. Kiedy urządzenie zasysa pył o umiarkowanym stężeniu, wskaźnik zmienia kolor na

pomarańczowy, wskazując, że użytkownik powinien jeszcze kontynuować czyszczenie tego obszaru.

4. Gdy urządzenie zasysa niewielką ilość kurzu lub nie zasysa go wcale, wskaźnik zaświeci się

na zielono, co oznacza, że tego obszaru nie trzeba już czyścić. Uwaga: dla bezpieczeństwa, światło UV uruchamia się tylko gdy jest 3cm nad podłogą i pod mniejszym kątem niż 30 stopni. Czyszczenie oraz konserwacja Uwaga: 1.MIF Filtry można zakupić dystrybutora. 2.Zaleca się zdejmować i wyczyścić zbiornik na kurz po każdym użyciu, aby nie zatkał się przez nadmiar brudu. Czyszczenie zbiornika na kurz 1.Wyłącz urządzenie i odłącz kabel zasilający. Naciśnij następnie przycisk uwalniania zbiornika na kurz i pociągnij nim w górę.(rys. 1) 2.Trzymaj zbiornik na kurz i jego pokrywę osobno. Obróć pokrywę zbiornika na kurz w ruchu wskazówek (rys 2) i zdejmij ją ze zbiornika aby przystąpić do czyszczenia. Czyszczenie ltra oraz elementu cyklonowego Trzymając element cyklonowy w jednej ręce, przesuń logo„ UP” i wyjmij ltr (rys 4). Nie należy uderzać w filtr do góry nogami jeśli jest zatkany (rys 5). Wyczyść metalowy filtr elementu cyklonowego za pomocą dołączonej mini szczotki.(rys 6) Po wyczyszczeniu zbiornika na kurz, ltru oraz elementu cyklonowego, włóż element cyklonowy do zbiornika na kurz i obróć zbiornik aż usłyszysz kliknięcie.(rys 7) Uwaga:

1. Nie używaj urządzenia bez ltru!

2. W celu czyszczenia zbiornika na kurz używaj wody lub neutralnych detergentów. Nie należy myć zbiornika11

Element cyklonowy Zbiornik na kurz Filtr MIF Wlot dolny Filtr Mini-szczotka Ruchoma pokrywa zbiornika na kurz Przycisk uwalniania zbiornika Znacznik Metalowy ltr elementu cyklonowego jeśli to nie jest konieczne. Filtr oraz zbiornik powinny być suche zanim odkurzacz będzie używany. Czyszczenie szczotki Wyłącz urządzenie i odłącz kabel zasilający, przekręć prawe pokrętło w ruchu przeciwnym do wskazówek z pozycji blokady na odblokowaną (rys 8). Możesz teraz wyjąć szczotkę, by ją wyczyścić. (rys 9) Po wyczyszczeniu szczotki, zamontuj ją z powrotem raz z pokrywą na urządzenie i zamknij zaczep. Uwaga: dla bezpieczeństwa, wyłącz urządzenie i odłącz kabel zasilania przed przystąpieniem do czyszczenia szczotki. Konserwacja i przechowywanie Zaleca się czyścić zbiornik na kurz oraz filtr po każdym użyciu. Filtr zaleca się wymienić po 30- 50 godzinach pracy, aby zachować wydajność urządzenia. Papier, szkło ołowiowe oraz plastik mogą wpłynąć na działanie światła UV. Należy przecierać i czyścić tubę UV regularnie, aby utrzymać jej wydajność. Nie należy dotykać tuby UV – zabrudzenia na niej mogą wpłynąć na wydajność światła UV. Urządzenie należy przechowywać w chłodnym oraz suchym miejscu. Nie należy zostawiać na słońcu i w wilgoci. Pokrywa szczotki Szczotka (zestaw)

Blokada Odblokowanie Pokrywa zbiornika na kurz12 Uwaga 1.Prosimy o zapoznanie się z instrukcją przed użyciem i zachowanie jej na przyszłość. 2.Nie zostawiaj działającego urządzenia bez nadzoru. 3.Należy trzymać produkt poza zasięgiem dzieci, które są bez nadzoru osoby dorosłej. 4.Należy trzymać kabel z dala od ostrych obiektów i nie należy przemieszczać urządzenia pociągając za kabel. 5.Nie należy odkurzać urządzeniem wodę lub mokrego brudu. Nie należy używać urządzenia w wilgotnych miejscach (np. łazience, toalecie) aby zapobiec awarii. 6.Urządzenie może być używane tylko do czyszczenia tkanin, materacy, koców, poduszek, sof itp. 7.Nie należy kłaść produktu w pobliżu urządzeń grzejących ani wystawiać go na słońcu. 8.Nie należy odkurzać produktem gorących obiektów, takich jak węgiel, dogasające papierosy, ostre obiekty takie jak stłuczone szkło, żrące substancje, łatwopalne materiały (paliwo, alkohol). Odkurzanie tego typu obiektów może doprowadzić do pożaru lub uszkodzenia urządzenia. 9.Nie należy używać urządzenia jeśli wlot jest zatkany. 10.Nie należy ściągać pokrywy szczotki lub siłowo ją ściągać gdy urządzenie pracuje. 11.Produkt ten używa światła UV. Dla bezpieczeństwa, nie należy patrzeć na spód urządzenia gdy produkt jest włączony. 12.Nie należy przykładać tego produktu do roślin – światło UV może je uszkodzić. 13.Nie należy siadać na urządzeniu ani kłaść na nim ciężarów. 14.Wyłącz zasilanie w urządzeniu jeśli jest czyszczone lub naprawiane. 15.Jeśli kabel posiada uszkodzenia, należy skontaktować się z serwisem. 16.Wyłącz urządzenie i odłącz je od zasilania, jeśli nie będzie używane przez dłuższy czas. Nie należy odłączać kabla mokrymi rękoma.13 Diagnostyka Przed udaniem się do działu obsługi klienta należy sprawdzić następujące punkty usterek. Problem Przypuszczalne przyczyny Rozwiązanie Urządzenia nie da się uruchomic Kabel zasilający nie jest poprawnie włożony do gniazdka Włoż poprawnie kabel zasilający do gniazdka Brak prądu w gniazdku Sprawdź gniazdko Przycisk On/Off nie jest wciśnięty Naciśnij przycisk On/Off Nisko poziom ssania Ssawka jest zatkana Wyczyść ssawkę Filtr jest pełen kurzu Wyczyść ltr kurzu Filtr cyklonowy jest zapchany Wyczyść ltr cyklonowy Błąd lampy UV Funkcja UV automatycznie wyłącza się z powodów bezpieczeństwa, Funkcja lampy UV pracuje jeśli odległośc od podłoża wynosi mniej, niż 3cm. Urządzenie pracuje w jednej pozycji przez długi czas Przesuwaj urządzenie w przód i tył urządzenie położone jest do góry nogami Urządzenie może pracować w maksymalnym nachyleniu wynoszącym 30 stopni Okienko czujnika jest zabrudzone Wyczyść czujnik za pomoca lekko wilgotnej szmatki Lampa UV jest uszkodzona Skontaktuj się z autoryzowanym punktem sprzedaży Urządzenie wyłącza się automatycznie ltr kubełkowy jest pelny Urządzenie automatycznie się wyłącza w celach uchronienia silnika przed awarią. Jeśli urządzenie samoczynnie się wyłączy, wyczyść ltr kubełkowy, odepnij kabel zasilający, Zaczekaj dwie godziny przed kolejnym użyciem odkurzacza Ssawka jest zapchana Filtr jest zapchany Uszkodzenie szczotki odkurzacza Rolka zapchana jest brudem Zdejmij pokrywę i wyczyść rolkę zgodnie z instrukcją obsługi Rolka jest zapchana Zdejmij pokrywę zgodnie z instrukcją obsługi i sprawdź rolkę. Jeśli jest złamana skontaktuj się z serwisem Uwaga: Jeśli usterka nie zniknie po zastosowaniu poniższych rozwiązań, należy natychmiast skontaktować się z serwisem posprzedażnym lub lokalnym dystrybutorem.14 Specykacja produktu Parametry techniczne Model WB73 Napięcie znamionowe 220V-240V ~ Częstotliwość znamionowa 50Hz Moc znamionowa 600W Diagram obwodów 220V-240V ~50Hz Silnik główny

UV światło PCB Lewy port podczerwieni PCB Czujnik kurzu PCB Prawe PCB z podczerwienią Główne PCB Zasilanie PCB Generator ultradźwiękowy Wł./Wył. PCB15 Informacje. Dot producenta Producent Kingclean Electric Co., Ltd Adres Nr 1 Xiangyang droga, Suzhou Tydzień nowa dzielnica, prowincja JiangSu 215009, Chiny Utylizacja Nie należy utylizować urządzenia z pozostałymi odpadami domowymi. Produkt należy poddać odpowiedniemu recyclingowi. Nie wyrzucaj urządzenia do odpadów domowych! Tylko dla krajów UE: Zgodnie z Wytyczną Europejską 2012/19/UE, maszyny, które nie nadają się już do użytku oraz zgodnie z Wytyczną Europejską 2006/66/WE, wadliwe lub zużyte akumulatory/baterie muszą być zbierane oddzielnie i utylizowane w sposób przyjazny dla środowiska. Zastrzega się możliwość wprowadzania zmian bez uprzedzenia. Informacje o gwarancji Ten produkt jest objęty roczną gwarancją na urządzenie oraz serwis, licząc od daty zakupu. Z gwarancji wyłączone jest normalne zużycie, użytkowanie w celach komercyjnych, przeróbki zakupionego urządzenia, czyszczenie, skutki niewłaściwego użytkowania lub uszkodzenia przez nabywcę lub osobę trzecią, uszkodzenia, które można przypisać okolicznościom zewnętrznym lub spowodowane przez baterie.16 Produktinstallation Name der parteien Packliste Name Staubsauger MIF-Filter Minipinsel Benutzerhandbuch Menge 1 1 1 1 Modustaste Umschalttaste Kontrollleuchte Stromkabel UV LED Licht Ultraschallgenerator Bürstenwalze Rollbürstenabdeckung Minibürste Bürstenrollenknopf17 Produktverwendung Stecken Sie den Stecker in die Steckdose, drücken Sie den Schalterknopf, der Milbenentfernungssauger schaltet standardmäßig den Milbenentfernungs- + Fleckensaugenmodus ein und die entsprechende Kontrollleuchte leuchtet;Drücken Sie die Modustaste, um zwischen Schlag- und Saugmodus zu wechseln, und die entsprechenden Kontrollleuchten leuchten.Drücken Sie die Modustaste erneut, um in den Milbenentfernungsmodus zu wechseln.Drücken Sie die Modustaste erneut, um zurück in den Modus Milbenentfernung + Klappensaugen zu wechseln.Drücken Sie den Schalter erneut, die gesamte Maschine funktioniert nicht mehr. Sauberkeitsindex
