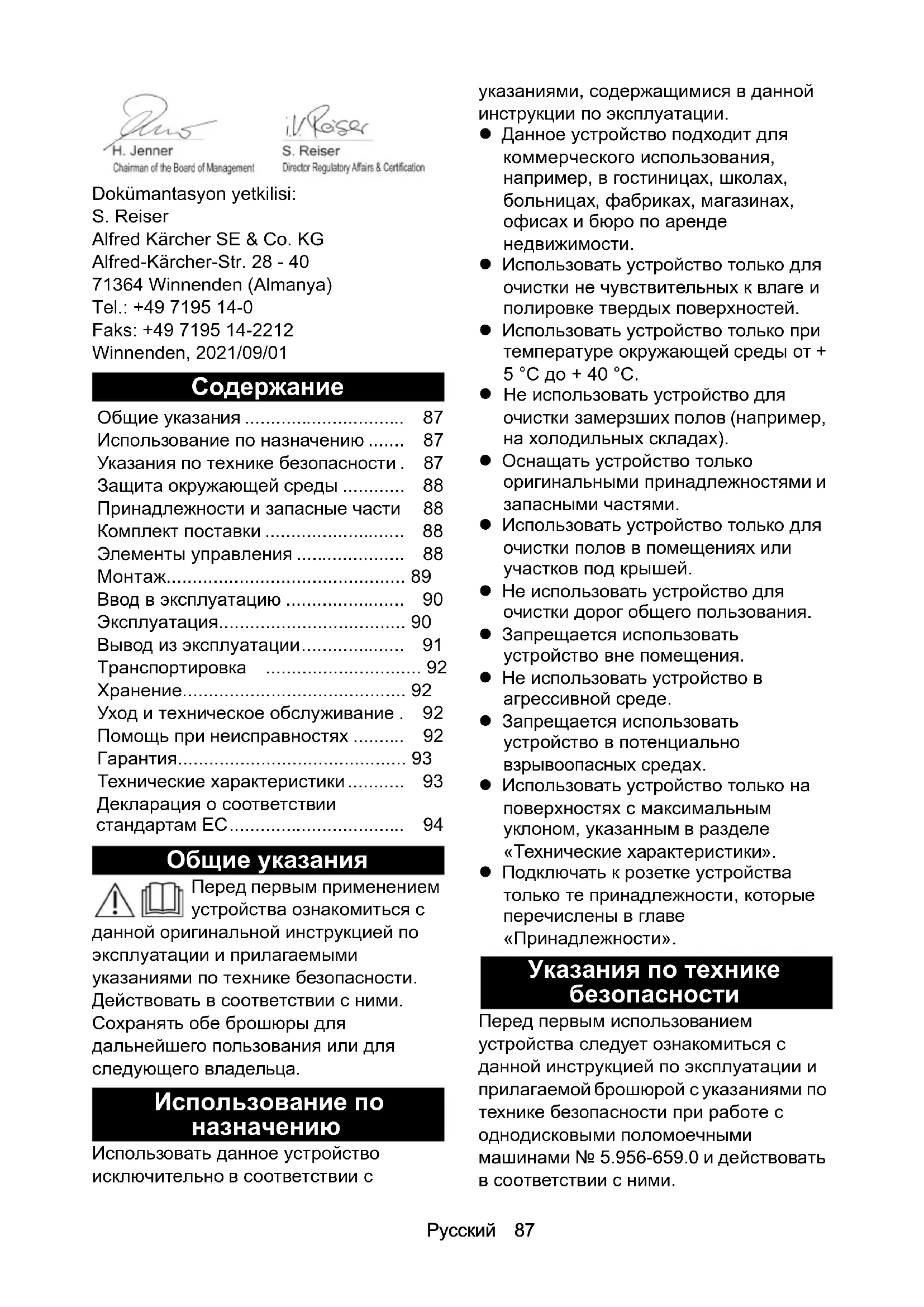

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BDS 43 Orbital C Kärcher

Использование по назначению ..... 87

Указания по технике безопасности. 87

Защита окружающей среды 88

Принадлежности и запасные части 88

Комплект поставки 88

Элементы управления 88

Монтаж....89

Ввод в эксплуатацию 90

Эксплуатация.... 90

Вывод из эксплуатации.... 91

Транспортировка 92

Хранение....92

Уход и техническое обслуживание. 92

Помощь при неисправностях ..... 92

Гарантия.... 93

Технические характеристики...... 93

Декларация о соответствии стандартам ЕС.... 94

Общие указания

Перед первым применением устройства ознакомиться с

данной оригинальной инструкцией по эксплуатации и прилагаемыми указаниями по технике безопасности.

Действовать в соответствии с ними.

Сохранять обе брошюры для дальнейшего пользования или для следующего владельца.

Использование по назначению

Использовать данное устройство исключительно в соответствии с

указаниями, содержащимися в данной инструкции по эксплуатации.

- Данное устройство подходит для коммерческого использования, например, в гостиницах, школах, больницах, фабриках, магазинах, офисах и бюро по аренде недвижимости.

- Использовать устройство только для очистки не чувствительных к влаге и полировке твердых поверхностей.

- Использовать устройство только при температуре окружающей среды от + 5 °C до + 40 °C.

- Не использовать устройство для очистки замерзших полов (например, на холодильных складах).

- Оснащать устройство только оригинальными принадлежностями и запасными частями.

- Использовать устройство только для очистки полов в помещениях или участков под крышей.

- Не использовать устройство для очистки дорог общего пользования.

- Запрещается использовать устройство вне помещения.

- Не использовать устройство в агрессивной среде.

- Запрещается использовать устройство в потенциально взрывоопасных средах.

- Использовать устройство только на поверхностях с максимальным уклоном, указанным в разделе «Технические характеристики».

- Подключать к розетке устройства только те принадлежности, которые перечислены в главе «Принадлежности».

Указания по технике безопасности

Перед первым использованием устройства следует ознакомиться с данной инструкцией по эксплуатации и прилагаемой брошюрой с указаниями по технике безопасности при работе с однодисковыми поломоечными машинами № 5.956-659.0 и действовать в соответствии с ними.

Символы на устройстве

Опасность ожога

Некоторые части устройства нагреваются во время работы.

Не прикасаться к деталям, отмеченным таким образом, пока они не остынут.

Предохранительные устройства △ОСТОРОЖНО

Отсутствующие или измененные предохранительные устройства

Предохранительные устройства предназначены для вашей защиты. Запрещено изменять предохранительные устройства или пренебрегать ими.

Кнопка разблокировки

Устройство не может быть запущено, если кнопка разблокировки не нажата.

Защита окружающей среды

Упаковочные материалы поддаются вторичной переработке. Упаковку

необходимо утилизировать без ущерба для окружающей среды.

Электрические и электронные устройства часто содержат ценные материалы, пригодные для

вторичной переработки, и зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и экологии. Тем не менее, данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Указания по ингредиентам (REACH)

Для получения актуальной информации об ингредиентах см. www.kaercher.com/REACH

Принадлежности и запасные части

Использовать только оригинальные принадлежности и запасные части.

Только они гарантируют безопасную и бесперебойную работу устройства.

Для получения информации о принадлежностях и запчастях см. www.kaercher.com.

Принадлежности

Обозначение No для	заказа
Круг, красный 6.369-470.0
Круг, зеленый 6.369-472.0
Круг, черный 6.369-473.0
Круг, синий 6.369-471.0
Боннет-круг, 5 шт.	6.905-098.0
Круг SPP 6.371-344.0
Полировальный круг, белый	6.369-469.0
Полировальный круг, с натуральной щетиной	6.371-149.0
Полировальный круг, с легкой зернистостью	6.371-081.0
Алмазный круг, зеленый, 5 шт.	6.371-238.0
Алмазный круг, белый, 5 шт.	6.371-256.0
Алмазный круг, желтый, 5 шт.	6.371-257.0
Круг из микрофибры	6.371-346.0
Круг меламиновый, 2 шт.	6.371-345.0
Бак BDS 43/Orbital C	5.051-992.0

Комплект поставки

При распаковке устройства проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую устройство.

Элементы управления

Рисунок А

① Рычаг регулировки наклона
② Рычаг дозировки моющего раствора
③ Выключатель ВКЛ./ВЫКЛ.

④Кнопка разблокировки
⑤ Сетевой шнур со штепсельной вилкой
⑥ Заводская табличка
⑦ Крючок для кабеля, поворотный
⑧Рукоятка
⑨ Бак для моющего средства
⑩Рукоятка
⑪Чистящая головка
⑫ Переключатель распыления *
⑬ Зажимной винт *
⑭Насадка

* только в BDS 43/Orbital C Spray

Монтаж

Установка выдвижной штанги

1. Совместить отверстия на выдвижной штанге с отверстиями на устройстве. Рисунок В

①Устройство

②Винт

③Выдвижная штанга

④Кабель

1. Ввинтить и затянуть 4 винтов.

2. Вставить штекер в штекерное соединение.

Рисунок С

①Половина корпуса
②Штекер
③ Гнездо

1. Вставить две половины корпуса друг в друга, чтобы соединение было защищено от брызг воды.

Установка крючка для кабеля

На выдвижной штанге вверху и внизу крепится по одному крючку для кабеля.

1. Удерживать обе половины крючка для кабеля на выдвижной штанге.

Рисунок D

① Крючок для кабеля
②Выдвижная штанга

1. Вставить обе половины друг в друга в направлении стрелки.

2. Продеть винт через крючок для кабеля. Рисунок Е

①Грибковая рукоятка
②Винт

1. Навинтить грибковую рукоятку.

2. Подвинуть крючок для кабеля вниз до упора и выровнять его на выдвижной штанге.

3. Затянуть грибковую рукоятку.

4. Закрепить второй крючок для кабеля в верхней части выдвижной штанги таким же образом.

Установка бака для моющего средства

1. Отпустить грибковую рукоятку верхнего крючка для кабеля.
2. Затянуть цепь на баке для моющего средства.

Рисунок F

①Цепь
② Бак для моющего средства

1. Подсоединить шланг к присоединительному патрубку шланга в нижней части бака для моющего средства.

Рисунок G

①Шланг
② Присоединительный патрубок шланга

Примечание

Нижний крючок для кабеля должен быть прикреплен как можно глубже, иначе дозировка раствора чистящего средства не будет работать правильно.

1. Надвинуть бак для моющего средства на нижний крючок для кабеля.

Рисунок Н

① Бак для моющего средства
② Крючок для кабеля внизу

1. Переместить верхний крючок для кабеля вниз до бака для моющего средства. Проследить, чтобы штырь на баке находился в выемке на крючке для кабеля.

Рисунок I

① Бак для моющего средства
②Штифт

③Грибковая рукоятка
④Выемка
6. Затянуть грибковую рукоятку на верхнем крючке для кабеля.
7. Подсоединить шланг к присоединительному патрубку на устройстве. Рисунок J
① Присоединительный патрубок шланга
②Шланг
8. Продеть цепь через отверстие в рукоятке и подвесить на рычаге дозировки моющего средства. Рисунок К
① Рычаг дозировки моющего средства
②Цепь

Подключение системы распыления

Только BDS 43/Orbital C Spray оснащен системой распыления.

1. Подсоединить шланг бака для моющего средства ко входу насоса. Рисунок L
   ①Шланг
   ②Вход насоса
   ③Hacoc
2. Подсоединить коннектор шланга к выходу насоса. Рисунок М
   ①Выход насоса
   ②Коннектор шланга
3. Подсоединить другой конец коннектора шланга к распределителю с распылительными соплами. Рисунок N
   ①Коннектор шланга
   ② Распределитель с распылительными соплами

Ввод в эксплуатацию

Установка круга

1. Выбрать круг в соответствии с задачей очистки.

2. Убедиться, что штепсельная вилка извлечена из розетки.

3. Повернуть чистящую головку вверх, приподняв рукоятку. Рисунок О

①Рукоятка
②Чистящая головка

1. Выровнять круг по центру приводной тарелки и прижать.
2. Опустить чистящую головку вниз.

Наливание моющего средства

⚠ПРЕДУПРЕЖДЕНИЕ

Непригодные моющие средства

Опасность для здоровья, повреждение устройства

Использовать только рекомендуемые моющие средства. Что касается других моющих средств, эксплуатационник несет повышенный risk относительно эксплуатационной безопасности и опасности возникновения несчастных случаев.

Использовать только те моющие средства, которые не содержат растворителей, соляной и фтористоводородной кислоты.

Соблюдать указания по технике безопасности, содержащиеся на моющих средствах.

ВНИМАНИЕ

Опасность повреждения

Моющий раствор с температурой выше 50 °C может повредить устройство.

Заполнять бак для моющего средства раствором с температурой не более 50 °C.

1. Залить моющий раствор в бак для моющего средства.

Эксплуатация

Регулировка рукоятки

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность несчастного случая

Если регулировать рукоятку во время работы двигателя, устройство может выполнять неконтролируемые движения.

Рукоятку следует регулировать только при выключенном устройстве.

1. Потянуть рычаг регулировки наклона вверх и удерживать его в этом положении.
2. Установить рукоятку в удобное положение (примерно на уровне бедер).
3. Отпустить рычаг регулировки наклона.
4. Слегка перемещать рукоятку вверх и вниз, пока она не защелкнется.

Включение устройства

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования

Без контакта с полом круг может развивать очень высокие скорости. Он может оторваться и стать причиной травм.

Не включать устройство, когда чистящая головка поднята вверх.

Нельзя превышать максимально допустимое полное сопротивление сети в точке подключения к электрической сети (см.

«Технические характеристики»).

В случае возникновения вопросов относительно полного сопротивления сети в точке подключения необходимо связаться со своей организацией по энергоснабжению.

ВНИМАНИЕ

Опасность повреждения

Если устройство применять на одном месте в течение длительного времени, напольное покрытие может быть повреждено.

Всегда перемещать устройство, когда оно включено.

1. Полностью размотать сетевой кабель с держателей.
2. Вставить штепсельную вилку в розетку.
3. Удерживать рукоятку обеими руками.
4. Нажать и удерживать кнопку разблокировки.
5. Нажать выключатель ВКЛ./ВЫКЛ.
6. Отпустите кнопку разблокировки.
7. Отпустить переключатель ВКЛ./ВЫКЛ., чтобы прервать работу.

Очистка

1. Включить устройство.
2. Потянуть рычаг моющего раствора, если средство необходимо подать на круг.
3. Перемещать устройство по очищаемой поверхности.
4. При сильном загрязнении пройтись по загрязненному месту несколько раз.
5. Затем собрать грязную воду моющим пылесосом или тряпкой.

Система распыления

Только BDS 43/Orbital C Spray оснащен системой распыления. С помощью этой системы моющий раствор распыляется из 2 сопел перед устройством.

1. Установить переключатель распыления в положение «ON».

Регулировка сопел

1. Ослабить зажимный винт.
2. Выровнять сопло.
3. Затянуть зажимный винт.

Вывод из эксплуатации

1. Извлечь штепсельную вилку из розетки.
2. Потянуть рычаг регулировки наклона вверх и удерживать его в этом положении.
3. Установить рукоятку в вертикальное положение.
4. Отпустить рычаг регулировки наклона.
5. Слить остатки моющего раствора из бака для моющего средства.
6. Промыть бак для моющего средства чистой водой.
7. Только для BDS 43/Orbital C Spray: Промыть систему распыления чистой водой.
8. Намотать сетевой кабель вокруг крючков для кабеля.
9. Повернуть чистящую головку вверх, приподняв рукоятку.

Рисунок О

①Рукоятка
②Чистящая головка

1. Снять круг с приводной тарелки.
   11.Очистить устройство влажной тряпкой.

Транспортировка

⚠ ОСТОРОЖНО

Несоблюдение веса

Опасность получения травм и повреждений

Во время транспортировки учитывать вес устройства.

1. Потянуть рычаг регулировки наклона и установить рукоятку вертикально.
2. Отпустить рычаг регулировки наклона.
3. Наклонить устройство назад и переместить его к месту назначения.
4. При перевозке устройства в транспортных средствах зафиксировать его от скольжения и опрокидывания в соответствии с действующими нормами.

Хранение

⚠ ОСТОРОЖНО

Несоблюдение веса

Опасность получения травм и повреждений

Во время хранения и транспортировки учитывать вес устройства.

1. Хранить устройство только в помещении.
2. Для защиты приводной тарелки круга повернуть чистящую головку вверх, приподняв рукоятку.

Рисунок О

①Рукоятка
②Чистящая головка

Уход и техническое обслуживание

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования

Устройство может неожиданно запуститься.

Перед проведением работ на устройстве обязательно извлечь штепсельную вилку из розетки.

1. Мыть грязные круги при температуре не выше 60 °C.

2. Очистить корпус устройства влажной тряпкой, а затем вытереть насухо.

3. Проверить сетевой кабель на отсутствие повреждений.

Помощь при неисправностях

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования

Устройство может неожиданно запуститься.

Перед проведением работ на устройстве обязательно извлечь штепсельную вилку из розетки.

В случае неисправностей, которые невозможно устранить с помощью следующих указаний, обратиться в сервисную службу.

Неудовлетворительный результат очистки

• Заменить грязный круг.
• Заменить изношенный круг.
• Проверить используемое моющее средство на пригодность для конкретного случаяприменения.
• Проверить пригодность используемого круга для конкретного случая применения.

Устройство сильно вибрирует

• Проверить центральное положение круга на приводной тарелке.
• Проверить крепление круга.

Круг не вращается

• Проверить, не заблокирована ли приводная тарелка круга посторонними предметами. При необходимости удалить посторонние предметы.
• Вставить штепсельную вилку в розетку.

Только в BDS 43/Orbital C Spray

Система распыления не распыляет или недостаточно распыляет

• Долить моющее средство в бак для моющего средства.
• Очистить фильтр в баке для моющего средства.
• Очистить сопла.

Гарантия

В каждой стране действуют соответствующие гарантийные условия, установленные уполномоченной организацией по сбыту нашей продукции. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственных браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие или в ближайшую уполномоченную службу сервисного обслуживания.

(Адрес указан на обороте)

Дата выпуска отображается на заводской табличке в закодированном виде.

При этом отдельные цифры имеют следующее значение::

Пример: 30190

3 год выпуска

0 столетие выпуска

1 десятилетие выпуска

9 вторая цифра месяца выпуска

0 первая цифра месяца выпуска

Таким образом, в данном примере код 30190 означает дату выпуска 09 /(2)013.

Технические характеристики

		BDS43/OrbitalC	BDS43/OrbitalCSpray
Рабочие характеристики устройства
Напряжение	V	220220-240	240
Фаза ~ 1		1
Частота Hz 50 50
Максимальнодопустимое полноесопротивление сети		0.401 0.401
Потребляемаямощность		W 1100 1100

	BDS	BDS
	43/	43/
	Orbital	Orbital
	C	C
		Spray

Степень защиты	IPX4	IPX4
Объем бака для чистой воды	1	1	2	1
Уклон рабочей зоны макс.	%	2	2

Круг

Рабочая ширина	mm	430	430
Диаметр круга	mm	430	430
Частота вращения круга прибл.	1/ min	60 60

Условия окружающей среды

Допустимый	°C	+5...	+5...
диапазон		+40	+40
температур

Размеры и вес

Длина		mm 690	690
Ширина	mm 460	460
Высота		mm 1280	1280
Вес		kg 53 54

Расчетные значения в соответствии с EN 60335-2-67

Общее значение вибрации	m/s2	<2,5	<2,5
Погрешность K	dB(A)	0,2	0,2
Уровень звукового давления LpA	dB(A)	53,6	59
Погрешность KpA	dB(A)	2	2
Уровень звуковой мощности LWA Погрешность KWA	dB(A)	67,1	71,5

Причина исключения в соответствии с Регламентом (ЕС) 2019/1781, приложение I, раздел 2 (12): j) Сохраняется право на внесение технических изменений..

Декларация о соответствии стандартам ЕС

Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу. Изделие: Устройство для очистки полов Тип: 1.291-xxx

Действующие директивы ЕС

2006/42/EC (+2009/127/EC) 2014/30/EC 2011/65/EC

Применяемый(-ые) регламент(-ы) (ЕС) 2019/1781

Примененные гармонизированные стандарты

EN 60335-1 EN 60335-2-67 EN 55014-1: 2006+A EN 55014-2: 1997+A EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 EN IEC 63000: 2018

Примененный метод оценки соответствия 2000/14/EC

Примененные национальные стандарты

Нижеподписавшиеся лица действуют от имени и по доверенности Правления.

Лицо, ответственное за ведение документации:

Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28–40 71364 Winnenden (Germany

Тел.: [phone] Факс: [phone] г. Винненден, 01.09.2021

Tartalom

Пускане в експлоатация 147

Експлоатация.... 148

Никога не променяйте или пренебрегвайте предпазни устройства.

Бутон за деблокиране

① Половина на корпуса

② Щепсели

③ Гнездо

①Маркуч
② Вход на помпа
③Помпа

Пускане в експлоатация

11.Почистете уреда с влажен парцал.

Транспортиране

⚠ПРЕДПАЗЛИВОСТ

Обща стойност на вибрацията	m/s2	<2,5	<2,5
Неустойчивост K	d	B0,2 (A)	0,2
Ниво на звуково налягане LpA	dB(A)	53,6	59
Неустойчивост KpA	dB(A)	2	2
Ниво на звукова мощност LWA+ Неустойчивост KWA	dB(A)	67,1	71,5

Комплект поставки 171
