My XSolar LH - Освещение STEINEL - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ My XSolar LH STEINEL

RU ..... 89 Обратите внимание на текстовую часть!

3.1 31234 5678 31234 5678 31090 abc4

3.2 227 242 50 120 150

3.3 A B C D E F 23a TOP

4.1

Предупреждение за опасности!

Размери (картинка 3.2)

9. Гаранция от производителя

Гаранция от производителя STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Германия

1. Об этом документе

Просим тщательно прочесть и сохранить!

–Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия. –Мы сохраняем за собой право на изменения, которые служат техническому прогрессу.

Разъяснение символов

Предупреждение об опасностях!

Указание на текст в документе.

2. Общие указания по технике безопасности

Опасность из-за паров или жидкого электролита!

В результате повреждений и ненадлежащего использования аккумулятора могут возникать пары или электролит. В случае контакта существует опасность тяжелых травм (например, потеря зрения, химические ожоги).

• Никогда не открывать корпус аккумулятора или аккумулятор.
• Не допускать попадания паров и жидкости в глаза. При попадании в глаза:
• не тереть глаза.

–немедленно промыть глаза достаточным количеством чистой воды (напр., водопроводной). –обратиться к врачу.

- Не прикасаться к вытекшему жидкому электролиту.

- Немедленно удалить продукт от открытого огня или горячих мест.

• Немедленно удалить загрязненную одежду.

Опасность из-за луча светодиодного света!

Если смотреть прямо на горящий светодиод, то это может привести к повреждениям сетчатки.

- Никогда не смотреть на светодиодный светильник с номером дома с маленького расстояния или в течение длительного времени (> 5мин.).

–Светильник с номером дома не разрешается устанавливать во взрывоопасных зонах.

–Для безупречной работы следует выбирать место монтажа, не подверженное вибрациям.
-Защищать панель солнечной батареи от механи- ческих нагрузок (напр., ветвей деревьев).
-Перестройки и изменения продукта запрещены.

3. XSolar LH-N

Применение по назначению

–Светодиодный светильник с номером дома и с сумеречным выключателем.
–Для настенного монтажа в наружной зоне.
-Подсветка номера дома там, где нет сетевого напряжения.
–С независимым энергоснабжением за счет панели солнечной батареи и аккумулятора.
-Автоматическое включение света при наступлении темноты.

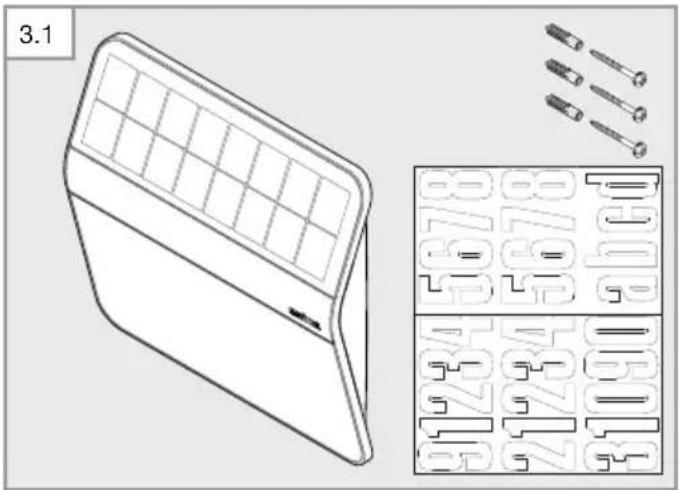

Объем поставки (рис. 3.1)

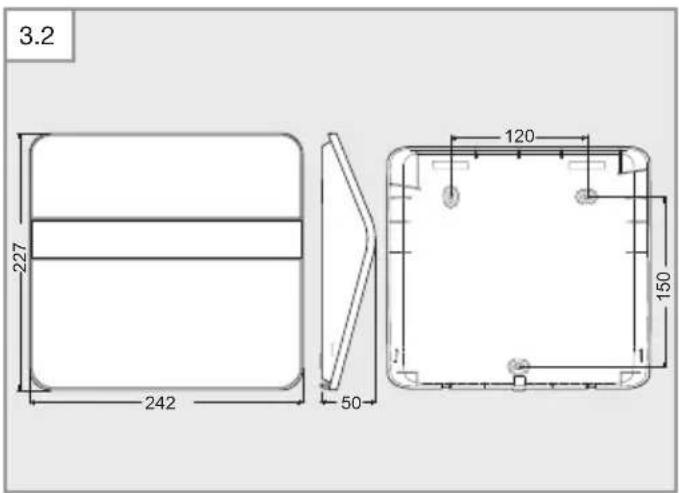

Размеры продукта (рис. 3.2)

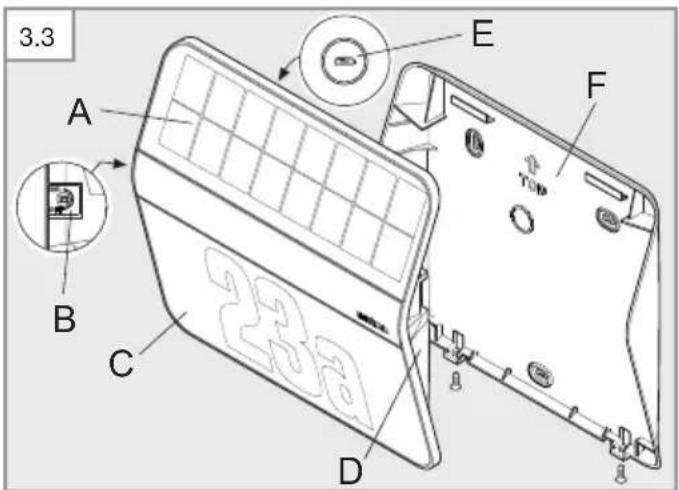

Обзор приборов (рис. 3.3)

А Солнечная панель
В Переключатель режима
С Светящаяся поверхность
D Шасси
E Зарядное Micro-USB-гнездо
F Кронштейн

Технические данные светильника с номером дома

-Мощность: 4 СИД, макс. 24 мВт
–Установка сумеречного порога: 2 лк
-Температура цвета: 4.000 Кельвин
-Класс защиты: III
-Вид защиты: IP 44
-Температурный диапазон: -20 °C - +40 °C
-Размеры (Ш x В x Г): 242 x 227 x 50 мм

Технические данные аккумулятора

-LiFePO ((литий-железо-фосфатный).
-Возможность подзарядки в любое время без сокращения срока службы.
-Автоматическая зарядка посредством панели солнечной батареи.

- Возможность отдельной зарядки посредством адаптера зарядки через подключение Micro-USB (5 B).

-Возможность замены производителем или квалифицированными специалистами-электриками.
-Емкость аккумулятора: 2.500 мАч
-Макс. продолжительность включения: 12 дней.
-Зарядное Micro-USB-гнездо: 5 В, макс. 1 А

Время зарядки зависит от места монтажа (прямые солнечные лучи). Зимой и в дождливые дни необходимо принимать во внимание многократно увеличенное время зарядки.

4. Монтаж

• Проверить все конструктивные детали на предмет повреждения.
• При повреждениях панели солнечной батареи или светодиодной панели не включать продукт.

При неблагоприятных условиях использования (напр., установка в тени или за стеклом) функциональная безопасность продукта ограничена.

• Выбрать подходящее место с большим количеством непосредственного солнечного освещения (направленность на юг).
• Избегать затемнения от козырьков или деревьев.
• Выбирать место с малым количество постороннего / искусственного света (уличные фонари и т.п.)
• Номера дома при необходимости наклеить на светящуюся поверхность (рис. 4.1).
• Отделить шасси от кронштейна (рис. 4.2).
• Просверлить отверстия и вставить дюбели (рис. 4.3).
• Прикрутить кронштейн (рис. 4.3).
• Выполнить установки (рис. 4.4).
• Установить шасси на кронштейн и прикрутить (рис. 4.5).

→ «5. Управление»

5. Управление

Перед первым использованием

• активировать светильник с номером дома за счет установки переключателя режимов на ON.
  Светильник с номером дома в течение одной минуты находится в тестовом режиме и затем находится в стандартном режиме.

Тестовый режим

В тестовом режиме светильник с номером дома включен не зависимо от яркости окружающей среды.

В тестовом режиме дополнительно включен красный светодиод. На основании низкой яркости днем невозможно распознать светодиодный свет.

Установка желаемого режима посредством переключателя режимов

-OFF: выкл. (заводская установка). Потребители (СИД) деактивированы.
-ON: светильник с номером дома активен. Они включается, как только значение опустится ниже порога яркости (2 лк).
–Яркость светильника с номером дома оптимально корректируется в зависимости от заряда аккумулятора. В утренние часы светильник с номером дома автоматически снова отключается.

Ручной заряд аккумулятора

При слишком низкой емкости аккумулятора (напр., при плохой погоде) красный светодиод мигает. Аккумулятор можно зарядить посредством обычного Micro-USB-адаптера зарядки (не входит в комплект поставки). Зарядка аккумулятора может занимать до 6 часов.

Опасность материального ущерба из-за проникающей влаги

Открытое Micro-USB-гнездо (E) зарядки не защищено от проникновения воды.

- Заряжать аккумулятор только в сухих помещениях.

- Подключить Micro-USB-адаптер зарядки.

—Мигает красный СИД: процесс зарядки активен При сильно разряженном аккумуляторе может потребоваться до 10 минут, пока СИД не начнет мигать.

–Красный СИД горит: аккумулятор полностью заряжен.

- Удалить Micro-USB-адаптер зарядки. -Красный СИД погас.

Опасность имущественного ущерба при неиспользовании

При неиспользовании светильника с номером дома в течение длительного периода (напр., хранения) аккумулятор может быть разрушен из-за сильной разрядки.

- Установить переключатель режимов на OFF.

• Перед неиспользованием полностью зарядить аккумулятор.

- Во время неиспользования регулярно заряжать аккумулятор.

6. Сбои

Красный светодиод мигает

–Слишком малая емкость аккумулятора.

- Аккумулятор зарядить посредством Micro-USB-адаптера зарядки (не входит в комплект поставки).

Светильник с номером дома не включается

–Слишком малая емкость аккумулятора.
- Аккумулятор зарядить посредством Micro-USB-адаптера зарядки (не входит в комплект поставки).
–Переключатель режимов стоит на OFF.
- Установить переключатель режимов на ON.
—Светильник с номером дома приглушается.
- Избегать попадания постороннего / искусственного света.

Аккумулятор не заряжается

–Панель солнечной батареи загрязнена.

- Очистить панель солнечной батареи мягкой салфеткой и мягким очистителем.

-Место установки для панели солнечной батареи не оптимально.

- Проверить место установки (по возможности с большим количеством непосредственных солнечных лучей).

–После многолетнего использования зарядная емкость аккумулятора может исчерпать себя.

- Заменить аккумулятор (запасной аккумулятор XSolar, 3,3 В 1,1 АН, EAN 4007841008512).

- В таких случаях, просим отправлять изделие в упакованном виде в ближайшую сервисную мастерскую. Замену разрешается выполнять только производителю или квалифицированному специалисту-электрику.

7. Чистка и уход

Продукт не требует технического обслуживания.

Регулярный контроль на предмет повреждения может продлить срок службы продукта.

Удаление загрязнений может продлить работу продукта.

Опасность имущественного ущерба

Неправильные чистящие средства могут повредить светильник с номером дома.

- Проверить совместимость чистящих средств с поверхностью.

- Очищать светильник с номером дома мягкой салфеткой и мягким очистителем.

При загрязнениях или обусловленных погодой отложениях на панели солнечной батареи:

- Очистить панель солнечной батареи мягкой салфеткой и мягким очистителем.

8. Утилизация

Электроприборы, комплектующие и упаковку следует направлять на экологичную вторичную переработку.

Не выбрасывать электроприборы в бытовые отходы!

Только для стран ЕС:

Согласно действующей Европейской директиве по отработанному электрическому и электронному оборудованию и ее реализации в национальных законодательствах отработанные электроприборы должны собираться отдельно и направляться на экологичную вторичную переработку.

Не бросать отработавшие приборы, аккумуляторы/батареи в бытовые отходы, в огонь или в воду.

Аккумуляторы/батареи необходимо собирать, отправлять на вторичную переработку или утилизовать экологичным способом.

Только для стран ЕС:

Согласно директиве RL 2006/66/EG неисправные или отработавшие аккумуляторы/батареи должны отправляться на вторичную переработку. Больше не пригодные для использования аккумуляторы/батареи можно сдать в магазин или в пункт приема небезопасных отходов.

9. Гарантия производителя

Гарантия производителя STEINEL GmbH,

Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Германия

Данное изделие производства Steinel было с особым вниманием изготовлено и испытано на работоспособность и безопасность эксплуатации соответственно действующим инструкциям, а потом подвергнуто выборочному контролю качества.

Фирма STEINEL гарантирует высокое качество и надежную работу изделия. Гарантийный срок эксплуатации составляет 36 месяцев со дня продажи изделия. Фирма обязуется устранить недостатки, которые возникли вследствие дефекта материала или конструкции. Дефекты устраняются путем ремонта изделия либо заменой неисправных деталей по усмотрению фирмы. Гарантийный срок эксплуатации не распространяется на повреждения и дефекты, возникшие в результате износа деталей, ненадлежащей эксплуатации и ухода.

Фирма не несет ответственности за материальный ущерб третьих лиц, нанесенный в процессе эксплуатации изделия. Гарантия предоставляется только в том случае, если изделие в собранном и упакованном виде с кратким описанием неисправности было отправлено вместе с приложенным кассовым чеком или квитанцией (с датой продажи и печатью торгового предприятия) по адресу сервисной мастерской.

Ремонтный сервис:

По истечении гарантийного срока или при наличии неполадок, исключающих гарантию, обратитесь в ближайшее сервисное предприятие, чтобы получить информацию о возможности ремонта.

Дополнительная информация:

http://www.steinel.de

STEINEL GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Tel: [phone]

www.steinel.de
