РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Securio B35c HSM

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

NAVODILO ZA UPORABO

ÜZEMELTETÉSI ÚTMUTATÓ

MANUAL DE EXPLOATARE

ИНСТРУКЦИЯ ЗА ЕКСПЛОАТАЦИЯ

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

KULLANIM KILAVUZU

SECURIO® B 35

SECURIO®

русский: Машина для уничтожения деловых бумаг SECURIO B35 108

slovenski: Uničevalec dokumentov SECURIO B35 115

1 Использование по назначению, гарантия

Посмотрите на заводской табличке, расположенной на задней стороне устройства, на какую ширину реза и напряжение сети рассчитан шредер, и солюдайте соответствующие указания в инструкции по эксплуатации.

Шредер предназначен исключительно для уничтожения бумаги. Кроме того, в зависимости от типа резания можно уничтожать небольшие количества следующих материалов:

Ширина резки (мм) 5,8 3,9 4,5x30				1,9x15
Кредитные карты ● ● ●			●
Компакт-диски ● ● ●

Надежный режущий механизм невос-приимчив к скобкам и канцелярским скрепкам. Только в машинах с шириной реза 1x5 мм бумага не должна содержать скобки и скрепки.

Гарантийный срок на шредер составляет 3 года. Предоставляется независимая от гарантийных обязательств гарантия на цельные стальные режущие валы шредеров HSM в течение всего срока службы устройства (HSM Lifetime Warranty). Исключение составляют шредеры с шириной реза 0,78x11 мм и 1x5 мм. В гарантию не входят износ, ущерб, вызванный неправильным обращением, и вмешательства посторонних лиц.

Компания HSM гарантирует поставку запасных частей в течение 10 лет после снятия этой модели с производства.

Указание: Шредеры с механизмом резания на частицы в качестве опции предлагаются также с устройством автоматической смазки режущего механизма. Соблюдайте прилагаемую документацию на масленку, если машина оснащена ею.

2 Указания по технике безопасности

Классификация

Указание по техни-ке безопасности		Пояснение
	ПРЕДУПРЕ-ЖДЕНИЕ	Несоблюдение предупреждения может приводить к опасности для здоровья и жизни.
Внимание		Несоблюдение указания может приводить к материальному ущербу.

Перед вводом машины в эксплуатацию прочтите инструкцию по эксплуатации, храните ее для последующего использования и передавайте ее последующим пользователям. Соблюдайте все указания по технике безопасности, приведенные на самом шредере.

ПРЕДУПРЕЖДЕНИЕ

Опасности для детей и иных людей!

Машиной запрещается пользоваться лицам (включая детей младше 14 лет) с ограниченными физическими, сенсорными или умственными способностя- ми или с недостатком опыта и/или знаний, за исключением случаев, когда они находятся под постоянным присмотром ответственных за них лиц или получили от них указания, как пользоваться прибором. За детьми необходимо постоянно следить, чтобы не допустить их игры с прибором. Не оставляйте шредер включенным без присмотра.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования!

Ни в коем случае не вводите в приемную щель руки.

Опасность травмирования из-за втягивания!

Не допускайте попадания длинных волос, свободной одежды, галстуков, платков, нашейных и наручных цепочек в зону, расположенную в непосредственной близости от приемной щели. Не уничтожайте материалы, склонные к образованию петель, например, ленты, шнуры, пластмассовую пленку и т. п.

Опасность травмирования осколками и бумажной стружкой!

Загружайте компакт-диски только через прорезь в защитном элементе.

ПРЕДУПРЕЖДЕНИЕ

Опасное напряжение сети!

Неправильное обращение с ма- шиной может приводить к пора- жению электрическим током.

– Перед включением в сеть убедитесь в том, что ее напряжение и частота соответствуют данным, указанным на заводской табличке.
– Шредер устанавливайте таким образом, чтобы обеспечивался легкий доступ к штепселю сетевого провода.
– Предотвращайте попадание воды в шредер. Не погружайте сетевой кабель и сетевую вилку в воду.
– Категорически запрещается браться за сетевую вилку мокрыми руками.
– Не вытаскивайте вилку из розетки за сетевой кабель, а всегда беритесь за саму вилку.
– Используйте устройство только в сухих внутренних помещениях. Не эксплуатируйте его во влажных помещениях или под дождем.

Регулярно контролируйте устройство и кабель на предмет повреждений. При повреждениях или

неправильной работе, а также перед сменой места использования или очисткой выключите шредер и вытащите штепсель из розетки.

– Не устанавливайте и не эксплуатируйте устройство, сетевой кабель и вилку вблизи открытого огня и горячих поверхностей. Для обеспечения достаточного охлаждения запрещается перекрывать вентиляционные прорези. Необходимо установить шредер на расстоянии не менее 5 см от стен или мебели.

Сервисные работы, связанные со снятием крышек корпуса, разрешается выполнять только службе технического обеспечения HSM или сервис-техникам

наших авторизованных партнеров. Адреса сервисных центров см. стр. 160.

Внимание Опасность из-за неверного использования

Используйте оборудование только согласно указаниям главы «Использование по назначению».

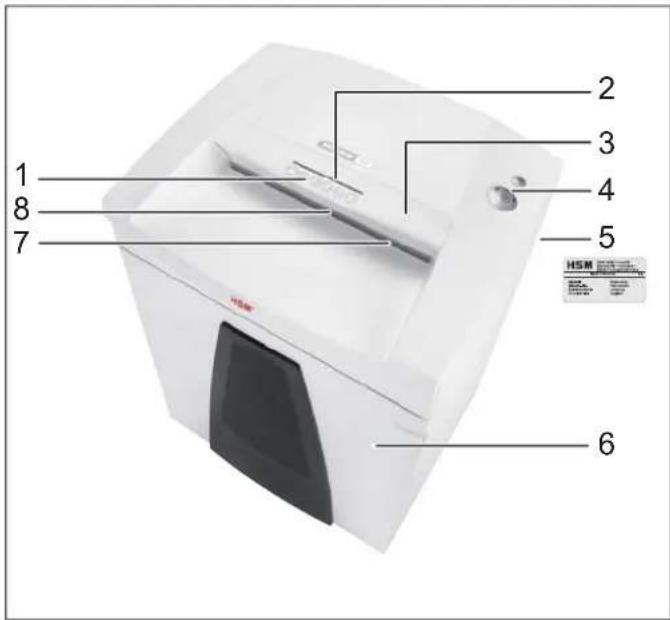

3 Общий вид

1 2 3 4 5 6 7 8

1 Указания по технике безопасности
2 Загрузочное отверстие для компакт- дисков
3 Защитный элемент/защита от осколков
4 Блок управления и индикации
5 Заводская табличка
6 Дверца
7 Приемная щель для бумаги и кредитных карт
8 Фотоэлемент

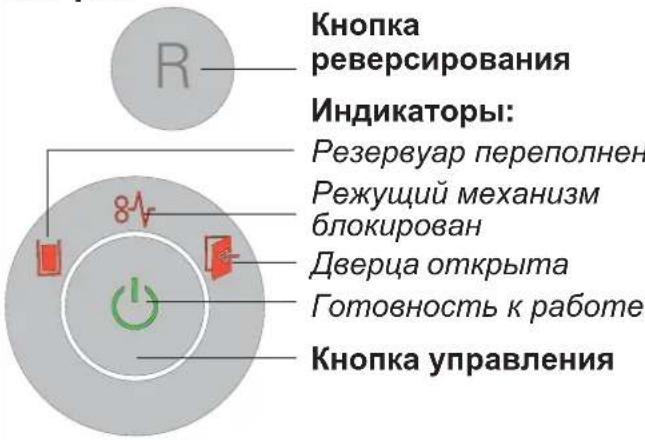

Органы управления и индикации

Кнопка реверсирования Индикаторы: Резервуар переполнен Режущий механизм блокирован Дверца открыта Готовность к работе Кнопка управления

4 Объем поставки

• Шредер упакованный в картонный ящик
• Провод для подключения к сети
  • 5 сборных мешков
  • 1 мешок для компакт-дисков для аппаратов с шириной резки 3,9, 5,8 и 4,5x30 мм
• 1 бутылка (50 мл) специального масла для режущего блока (только при нарезке на частицы)
• Инструкция по эксплуатации

Принадлежность

• 10 сборных мешков арт. № 1.442.995.000
- Бутылка специального масла (250 мл) арт. №1.235.997.403
• Сборник из картона арт. № 1.920.995.200

Адреса сервисных центров см. стр. 160.

5 Управление

ПРЕДУПРЕЖДЕНИЕ

Перед включением машины убедитесь в соблюдении всех указаний по безопасности.

Включение шредера

• Сетевой выключатель на задней стенке шредера установить в положение «І».
• Нажмите кнопку управления.

  Загорается индикатор «Готовность к работе».

Уничтожение бумаги

Вытащите стопку бумаги.

- Введите бумагу в центр прорези для бумаги. Фотоэлемент автоматически включает режущий механизм. Поэтому при уничтожении тонких бумажных полосок следите за тем, чтобы они распознавались фотоэлементом.

Через 3 с после того, как освобождается фотореле в приемной щели, режущий механизм автоматически отключается, и шредер переходит в режим готовности.

При уничтожении большого количества бумаги Вы можете откинуть защитный элемент вверх. Благо- даря этому обеспечи- вается более легкий доступ к приемной щели.

Уничтожение компакт-дисков

(только с шириной резки 3,9 мм, 5,8 мм, 4,5x30 мм)

• Вводите материал только через загрузочную прорезь защитного элемента (защита от осколков).

Для чистосортной сортировки уничто- женного материала Вы можете использо- вать входящий в объ- ем поставки мешок для компакт-дисков.

Уделяйте особое внимание охране окружающей среды и раздельно утилизируйте различные материалы.

Уничтожение кредитных карт

При ширине резки 5,8 мм, 3,9 мм, 4,5x30 мм водите карты через прорезь для компакт-дисков. В машинах с шириной резки 1,9x15 мм помещайте пластиковые карты в отверстие для подачи бумаги.

Выключение шредера

• Нажмите кнопку управления.

  Загорается индикатор «Готовность к работе».

• Сетевой выключатель на задней стенке шредера установить в положение «0».

Другие режимы работы

• Непрерывный режим

Применение: уничтожение больших количеств бумаги Функция: режущий механизм работает непрерывно.

Если в течение 2 минут материал не подается, режущий механизм отключается, и шредер переходит в режим готовности.

Пуск: нажимайте кнопку управления в течение 3 секунд

Досрочное прерывание: нажмите кнопку управления.

- Режим готовности

Функция: через 2 минуты после последней подачи бумаги автоматически отключаются все излишние потребители. Индикатор «Готовность к работе» регулярно загорается.

При подаче бумаге шредер автоматически запускается.

6 Устранение неисправностей

Индикация	Неисправность	Устранение неисправности
[с84н]Непрерывное свечение	Затор бумаги	Вы ввели слишком много бумаги одновременно.▸ Режущий механизм в течение нескольких секунд вращается в обратном направлении и выталкивает бумагу.При необходимости, нажмите еще кнопку реверсирования «R», чтобы вынуть стопку бумаги.Уменьшите вдвое стопку бумаги.Введите бумагу в несколько этапов.
	Перегрузка	Двигатель был перегружен. Перед повторным включением дайте шредеру охладиться в течение 20 минут.
Мигающий свет	Индикатор общей неисправности	Во время уничтожения бумаг возникла неисправность.Вытяните бумагу из загрузочной прорези, чтобы освободить фотоэлемент.
[3275]	Резервуар переполнен	Опорожните резервуар.Указание:Если перед снятием резервуара Вы коротко нажимаете кнопку реверсирования, то часть материала втягивается обратно в режущий механизм.
[4225]	Дверца открыта	Закройте дверцу.

7 Очистка и техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ Опасное напряжение сети! Выключите шредер и выта- щите штепсель из розетки.

Очистку разрешается выполнять только мягкой тканью, смоченной в водном растворе нейтрального моющего средства. При этом в прибор не должна попадать вода.

DON'T FORGET

Смазывайте режущий механизм маслом при уменьшении произво- дительности, возникно- вении шумов или после

каждого опорожнения сборного резервуара (только при нарезке на частицы):

Nur Hersteller-Öl verwenden! Exclusive use with manufacturer oil!

Для этого используйте только специальное масло для режущего блока HSM:

• Через приемную щель для бумаги по всей ширине распылите масло на режущие валы.
• Запустите режущий механизм в не- прерывном режиме без подачи бумаги примерно на 10 с.

  Бумажная пыль и частички удаляются.

8 Утилизация / Рисайклинг

Отслужившие электрические и электронные приборы часто еще содержат ценные материалы, но иногда и вредные вещества, которые были необходимы для обеспечения безопасности и работоспособности. При неправильной утилизации или обращении они могут быть опасны для здоровья людей и для окружающей среды. Не выбрасывайте отслужившие приборы в прочие отходы. Соблюдайте действующие предписания и используйте сборные пункты по возврату и утилизации отслуживших электрических и электронных приборов. Также обеспечивайте экологичную утилизацию всех упаковочных материалов.

9 Технические данные

Тип резки	Нарезка на полоски		Нарезка на частицы
Ширина резки (мм)	5,8	3,9	4,5 x 30	1,9 x 15	0,78 x 11	1 x 5
Класс безопасности DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / T-5E-4 / F-2	P-6 / F-3	P-7 / F-3
Производительность* (листов) DIN A4	70 г/м280 г/м2	40 - 4235 - 37	30 - 3226 - 28	24 - 2621 - 22	16 - 1814 - 15	109
Скорость резки	88 мм/с		80 мм/с			65 мм/с
Вес	48 кг		54 кг
Рабочая ширина	400 мм
Электропитание	230 В, 50 Гц		110 В - 120 В, 60 Гц		220 В, 60 Гц
Потребляемая мощностьпри макс. количестве листов	590 Вт
Энергопотребление в режиме ожидания	< 2 Вт/ч
Режим работы	Непрерывный режим
Условия окружающей среды во время эксплуатации:ТемператураОтносительная влажность воздухаВысота над уровнем моря	от -10 °C до +25°Cмакс. 90 %, без конденсациимакс. 2000 м
Размеры Ш х В х Г (мм)	618 x 525 x 870
Объем сборного резервуара	130 л
Уровень звукового давления(холостой ход/полная нагрузка)	56 дБ(А) / 59 - 63 дБ(А)(Нарезка на полоски 5,8 мм)
Уровень звуковой мощности с оценкой А (звуковое давление на холостом ходу)	72,5 дБ

* Макс. количество листов (DIN A4, 70 г/м² и 80 г/м²), введенных продольно, которое измельчается за один проход. Определение указанных рабочих характеристик осуществляется с новым, смазанным режущим механизмом и холодным двигателем. Меньшее, чем указанное, сетевое напряжение или иная, чем указанная, частота сети могут приводить к уменьшению производительности и к повышению уровня шума при работе. Производительность может меняться в зависимости от структуры и свойств бумаги и типа ввода.

Данный шредер отвечает соответствующим директивам гармонизированных стандартов Европейского Союза:

• Директива по низковольтному оборудованию 2006/95/EC
• Директива по электромагнитной совместимости 2004/108/EC
- Директива об ограничении использования опасных веществ в электрическом и электронном оборудовании 2011/65/EU

Декларация о соответствии стандартам ЕС предоставляется изготовителем по запросу.
