BRUGSANVISNING Securio B35c HSM

Se efter på typeskiltet på apparatets bagsiden, hvilken snitbredde og netspænding makulatoren er beregnet til, og vær opmærksom på de pågældende punkter i driftsvejledningen.

Makulatoren er udelukkende beregnet til at tilintetgøre papir. Afhængigt af skæretypen kan der derudover tilintetgøres små mængder af følgende materialer:

Snitstørrelse (mm) 5,8 3,9 4,5x30 1,9x15
Kreditkort ● ● ●				●
CD'er ● ● ●

Det robuste drev tåler kontakt med hæfteklammer og clips. Kun ved maskiner med en snitbredde på1x5 mm må papiret ikke have nogen hæfteklammer eller clips.

Garantitiden for makulatoren er på 3 år. Uafhængigt af garantiydelsen gælder der en garanti for HSM makulatorernes skære-aksler af fuldstål i hele apparatets levetid (HSM Lifetime Warranty). Undtaget herfra er makulatorerne med en snitbredde på 0,78x11 mm og 1x5 mm. Slid, skader på grund af ukorrekt brug samt indgreb fra tredje part falder hverken under garantiydelsen eller garantien.

HSM garanterer leveringen af reservedele i op til 10 år, efter denne model ikke længere produceres.

Bemærk: Makulatorer med partikelskæreværk tilbydes som option også med et apparat til automatisk smøring af skæreværket. Læs den vedlagte dokumentation for smøreanordningen, hvis maskinen er udstyret dermed.

2 Sikkerhedsinstruktioner

Klassifi cering

Sikkerhedshenvisning		Forklaring
	ARSEL Mangle	ende overhol-delse af advarslen kan medføre skader for liv og helbred.
Vigtigt		Manglende overhol-delse af henvisningen kan forårsage materielle skader.

Læs driftsvejledningen før idrifttagning af maskinen, opbevar den til senere brug, og videregiv vejledningen til senere brugere. Overhold alle sikkerhedshenvisninger, der er placeret på makulatoren.

ADVARSEL

Maskinen må ikke anvendes af personer (inkl. børn under 14 år) med begrænsede fysiske, sanse-mæssige eller mentale evner eller uden erfaring og/eller uden viden, med mindre de er under opsyn af person, der er ansvarlig for deres sikkerhed, eller af vedkommende får anvisninger om, hvordan apparatet skal anvendes. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet. Lad ikke makulatoren være tændt uden opsyn.

ADVARSEL

Fare for kvæstelser!

Grib aldrig ind i spalten på papirtilførselsåbningen.

Fare for kvæstelser på grund af indtrækning!

Før ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af tilførselsåbningen. Makulér ikke materiale, som har tendens til at danne løkker, f.eks. bånd, sammensnøringer, blød plasticfolie.

Fare for kvæstelser på grund af splinter!

Før kun cd'er gennem åbningen i sikkerhedselementet.

ADVARSEL

Farlig netspænding!

Forkert omgang med maskinen kan medfører elektrisk stød.

• Kontrollér, at strømnettets spænding og frekvens svarer til oplysningerne på type-skiltet, før netstikket sættes i.
• Sørg for, at det er nemt at nå netstikket.
• Undgå, at der trænger vand ind i makulatoren. Dyb hverken netkablet eller netstikket i vand.
• Tag aldrig fat i netstikket med fugtige hænder.
• Træk aldrig netstikket ud af stikdåsen med ledningen, men tag altid fat i netstikket.
• Anvend kun apparatet i tørre indendørs rum. Anvend det aldrig i fugtige rum eller i regn.

Kontrollér regelmæssigt apparatet og kablet for skader. Sluk makulatoren, hvis den er beskadiget eller ikke fungerer korrekt, samt før den fl yttes eller rengøres, og træk netstikket ud.

- Hold apparatet, netstikket og netkablet væk fra åben ild og varme fl ader. Ventilationsåbningerne skal være fri, og der skal overholdes en afstand til væggen eller til møbler på min. 5 cm.

Servicearbejder, som er forbundet med fjernelse af husafdækninger, må kun udføres af HSM-kunde-service og service-teknikere fra vores samarbejdspartnere.

Kundeserviceadresser se side 160.

Vigtigt Fare på grund af forkert brug

Anvend udelukkende maskinen i henhold oplysningerne i kapitlet "Anvendelse i overensstemmelse med formålet".

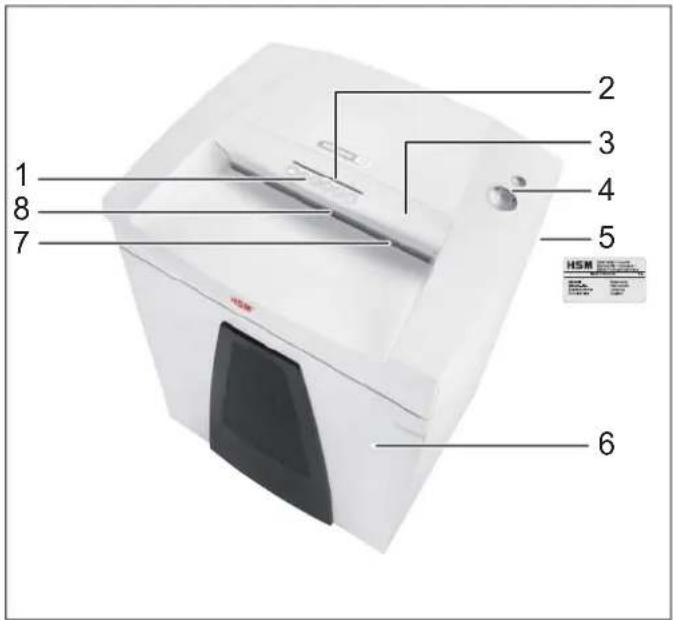

3 Oversigt

1 2 3 4 5 6 7 8 HSM

1 Sikkerhedshenvisninger
2 Tilførselsåbning fo cd'er
3 Sikkerhedselement / splintbeskyttelse
4 Betjenings- og displayenhed
5 Typeskilt
6 Dør
7 Tilførselsåbning til papir og kreditkort
8 Fotocelle

4 Leverage

• Makuleringsmaskinen er indpakket i kasse
• Nettislutningsledning
• 5 sidefoldeposer
• 1 cd-pose til maskiner med snitbredder 3,9, 5,8 og 4,5x30 mm
• 1 fl aske skæreblok-specialolie (50 ml) til partikelsnit
• Brugsvejledning

Tilbehør

• 10 sidefoldeposer, best.nr. 1.442.995.000
- Flaske skæreblok-specialolie (250 ml) best.nr. 1.235.997.403
- Opsamlingsboks af karton best.nr. 1.920.995.200

Kundeserviceadresser se side 160.

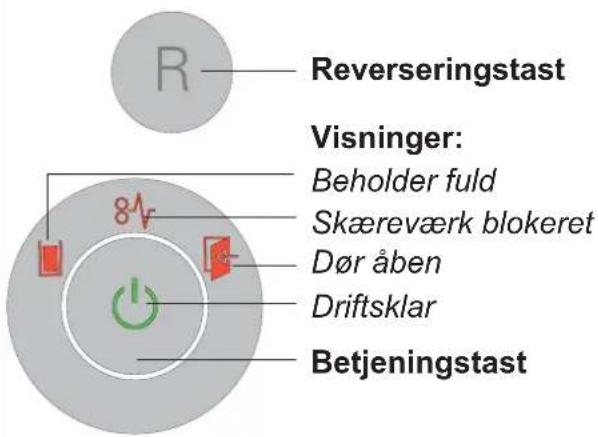

Betjenings- og displayelementer

Reverseringstast Visninger: Beholder fuld Skæreværk blokeret Dør åben Driftsklar Betjeningstast

5 Betjening

ADVARSEL

Kontrollér, at alle sikkerhedshenvisninger er blevet overholdt, før maskinen tilkobles.

Tilkobling af makulatoren

• Netafbryderen på bagsiden af makule-ringsmaskinen stilles på „l“.
• Tryk på betjeningstasten.
  ▶ Visningen „Driftsklar“ lyser.

Makulering af papir

• Før papiret ind i midten af papiråbningen. Fotocellen starter skæreværket automatisk. Sørg derfor ved smalle papirstrimler for, at de kan registreres af fotocellen.
  3 sek. efter at fotocellen i papirtilførselsåbningen igen er fri, frakobles skæreværket automatisk, og makulatoren skifter til standby.

Sikkerhedselementet kan vippes op for at makulere store papirmængder. Derved er der lettere adgang til tilførselsåbningen.

Makulering af cd'er

- Før kun materialet ind gennem sikkerhedselementets indføringsåbning (splintbeskyttelse).

Af hensyn til en rensor- teret adskillelse af det makulerede materiale kan den vedlagte cd-pose anvendes. Vis

hensyn til miljøet, og bortskaf de forskellige materialer separat.

Makulering af kreditkort

Før kortene gennem cd-åbningen ved snitstørrelse 5,8 mm, 3,9 mm, 4,5x30 mm. Ved maskiner med snitstørrelse 1,9 x 15 mm skal du føre kortene ind i papirtilførslen.

Frakobling af makulatoren

• Tryk på betjeningstasten.
  ▶ Visningen „Driftsklar“ slukker.
• Netafbryderen på bagsiden af makule-ringsmaskinen stilles på „0“.

Yderligere funktionsmodi

- Permanent-modus

Anvendelse: Makulering af større mængder papir

Funktion: Skæreværket kører uafbrudt.

Hvis der ikke tilføres materiale i 2 min., frakobles skæreværket, og makulatoren skifter til standby.

Afbrydelse før tid: Tryk på betjeningsta- sten.

- Standby-modus

Funktion: 2 minutter efter den sidste papirtilførsel frakobles alle unødige forbrugere automatisk.

Visning "Standby" blinker kort med regelmæssige mellemrum.

Visning Fejl Udbedring af fejl
Lyser konstant	Papirstop	De har tilført for meget papir på én gang.➢ Skæreværket kører baglæns et par sekunder og skubber papiret ud.Tryk evt. også på reverseringstasten „R“ for at tage papirstablen ud.Halvér papirstablen.Før papiret ind stykke for stykke.
	Overbe-lastning	Motoren blev overbelastet. Lad makulatoren køle af i ca. 20 min., før den tages i drift igen.
Blinkende lys	Generel fejlvisning	Der er optrådt en fejl under papirmakuleringen.Træk papiret ud af indføringsslidsen, så fotocellen ikke blokeres.
(WH22)	Materia-lebehol-der fuld	Tøm materialebeholderen.Bemærk:Hvis der trykkes kortvarigt på reserveringstasten, før beholderen tages ud, trækkes en del af materialet tilbage ind i skæreværket.
(KXX2)	Dør åben	Frontdøren lukkes.

Sluk for makulatoren, træk netstikket ud.

Rengøringen må kun foretages med en blød klud og en mild sæbevandsopløsning. I den forbindelse må der ikke trænge vand ind i apparatet.

DON'T FORGET

Smør skæreværket med olie, hvis skæreeffekten aftager, der opstår støj, og når materialebeholderen er blevet tømt (kun ved partikelsnit).

Anvend kun HSM-skæreblokspecialolie:

• Sprøjt specialolien på skæreakslerne i hele bredden gennem papirtilførslen.
• Lad skæreværket køre uden papirtilførsel ca. 10 sek. i permanent modus.
  ▶ Papirstøv og partikler løsnes.

8 Bortskaffelse / recycling

Gamle elektriske og elektroniske apparater indeholder ofte værdifulde materialer, men til dels også skadelige stoffer, der var nødven-dige for funktionen og sikkerhe-den. Ved forkert bortskaffelse eller

håndtering kan de være farlige for menneskers sundhed og miljøet. Bortskaf aldrig gamle apparater med restaffaldet. Overhold de aktuelt gældende forskrifter, og anvend samlesteder til tilbagelevering og genanvendelse af gamle elektriske og elektroniske apparater. Bortskaf også alle emballeringsmaterialer på en miljøvenlig måde.

9 Tekniske data

Skæretype Strimmelskæring Partikelskæring
Snitstørrelse (mm)	5,8 3,9	4,5 x 30 1,9	x 15 0,78 x	11 1 x 5
Sikkerhedstrin DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2	P-4 / O-3	P-5 / T-5	P-6 / F-3	P-7 / F-3
		T-2 / E-2	T-4 / E-3	E-4 / F-2
			F-1
Skæreeffekt* (ark), DIN A4	70 g/m2	40 - 42	30 - 32	24 - 26	16 - 18	10
	80 g/m2	35 - 37	26 - 28	21 - 22	14 - 15	9
Skærehastighed	88 mm/s		80 mm/s		65 mm/s
Vægt	48 kg		54 kg
Indføringsbredde	400 mm
Tilslutning	230 V, 50 Hz		110 V - 120 V, 60 Hz		220 V, 60 Hz
Strømforbrug ved maks. antal ark	590 W
Energiforbrug i standby mods	< 2 Wh
Driftsart	Konstant drift
Omgivelsesbetingelser under driften: Temperatur Relativ luftfugtighed Højde over havets overfl ade	-10°C til +25°C Maks. 90%, ikke-kondenserende Maks. 2.000 m
Mål B x D x H (mm)	618 x 525 x 870
Volumen på affaldsbeholderen	130 l
Emissionslydtrykniveau (tomgang / last)	56 dB(A) / 59 - 63 dB(A) (Strimmelskæring 5,8 mm)
A-vurderet lydeffektniveau (LWAd i tomgang)	72,5 dB

* Det maks. antal ark (DIN A4, 70 g/m² eller 80 g/m²), tilført på langs, der kan skæres i et gennemløb. De angivne effektdata findes med et nyt, smurt skæreværk og kold motor. En svagere netspænding eller en anden netfrekvens end angivet kan føre til en ringere arkeffekt og til forøget driftsstøj. Afhængigt af papirets struktur og egenskaber og indføringsmåden kan arkeffekten afvige.

Makulatoren opfylder EUs gældende harmoniseringsforskrifter:

• Lavspændingsdirektiv 2006/95/EF
• EMC-direktiv 2004/108/EF
• RoHS-direktiv 2011/65/EU

EU-overensstemmlseserklæringen kan bestilles hos producenten.

2 Säkerhetsanvisningar

Klassifi cering

Funktion: skärverket går oavbrutet.

Se merkeskiltet på apparatets bakside for hvilken kuttebredde og nettspenning makuleringsmaskinen er beregnet for, og les de aktuelle punktene i bruksanvisningen.

Sikkerhetsinstruks	Forklaring
ADVARSEL	Hvis advarselen ikke overholdes, kan det føre til livstruende skader.
Merk	Hvis instruksen ikke overholdes, kan det føre til materielle skader.

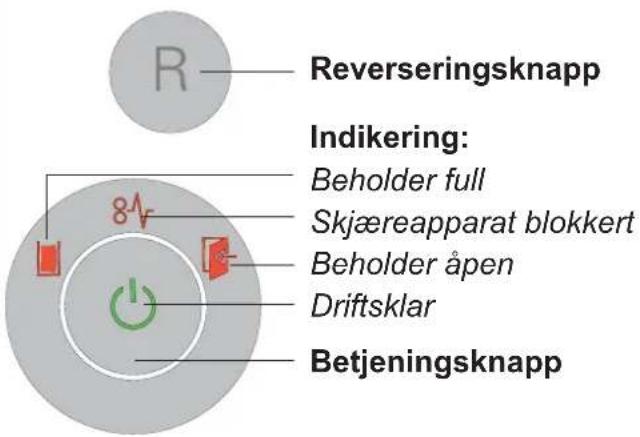

Betjenings- og indikeringselementer
