NÁVOD NA OBSLUHU Securio B35c HSM

1 Správne použitie, zodpovednost' za nedostatky

Pozrite sa na typový štítok na zadnej strane prístroja, na akú šírku rezu a siet'ové napä-tie je dimenzované vaše skartovacie zariadenie a rešpektujte príslušné body návodu na použitie.

Skartovačka je výlučne určený na skartovanie papiera. Podl’a spôsobu rezania sa ešte môžu zničit’ malé množstvá nasledujúcich materiálov:

Rezacia šírka (mm) 5,8 3,9 4,5x30			1,9x15
Kreditné karty ●	●		●
CD ●	●

Robustný rezací mechanizmus je odolný proti zošivacím a kancelárskym sponkám. Iba pri strojoch so šírkou rezu 1x5 mm nesmie papier obsahovat' zošitové a kancelárske sponky.

Záručná doba skartovaceho zariadenia je 3 roky. Záruka, nezávisle na zodpovednosti za poruchy ocel'ových rezacích hriadel'ov HSM skartovačky, je platná po celú dobu životnosti prístroja (doživotná záruka HSM Lifetime Warranty). ýnimkou sú skartovacie zariadenia so šírkou rezu 0,78x11 mm a 1x5 mm. Opotrebenie, poškodenia v dôsledku neodborného zaobchádzania, prirodzené opotrebenie popr. zásahy z tretej strany nie sú zahrnuté do zodpovednosti za nedostatky.

Poznámka: Skartovacie zariadenia s čias-točkovým rezaním sú ponúkané ako voli-tel'ná možnosť aj so zariadením na auto-matické mastenie rezacieho mechanizmu. Dodržujte pokyny z priloženej dokumentácie olejovej masteničky, ak je váš stroj týmto zariadením vybavený.

Bezpečnostné upozornenie		Vysvetlenie
	TRAHA Nerešpektovanie výstrahy môže mať za následok škody na zdraví a ohroze-nie života.
Pozor		Nerešpektovaním upozornení môžete spôsobit’ vecné škody.

Pred uvedením stroja do prevádzky si prečítajte návod na prevádzku, odložte si ho pre prípad ne-skoršieho použitia a odovzdajte ho budúcim používatel'om. Dodržiavajte všetky bezpečnostné pokyny, uvedené na skartovačke!

VÝSTRAHA

Nebezpečenstvo pre deti a iné osoby!

Prístroj nesmú používať osoby (vrátane detí mladších ako 14 rokov) s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami alebo s nedostatkom skúseností a/alebo vedomostí, okrem prípadu, že budú pod dozorom osoby dohliadajúcej na ich bezpečnost' alebo budú touto osobou poučené o obsluhe prístroja. Deti by mali byt' po dozorom, aby sa zabezpečilo, že sa s prístrojom nebudú hrat'. Nenechávajte skartovacie zariadenie bez dozoru zapnuté.

VÝSTRAHA

Nebezpečenstvo úrazu!

Nikdy nesiahajte do štrbiny otvoru na prívod papiera.

Nebezpečenstvo úrazu vtiahnu- tím!

Dlhé vlasy, vol'né časti odevu, viazanky, šály, náhrdelníky a re-tiazkové náramky atd'. udržiavajte v bezpečnej vzdialenosti od otvoru na vkladanie papiera. Neskartuj-te materiál, ktorý je náchylný ku tvorbe slučiek, napr. stuhy, motúzy, umelohmotné fólie atd'.

Nebezpečenstvo zranenia úlomkami!

CD privádzajte len cez štrbinu v bezpečnost nom prvku.

VÝSTRAHA

Chybné zaobchádzanie s prístrojom môže viest' k úrazu elektrickým prúdom.

– Pred zastrčením zástrčky do sietovej zásuvky skontrolujte, či sa napätie a frekvencia vašej el. siete zhodujú s údajmi na typovom štítku stroja.
– Dbajte na to, aby bola sietová zástrčka l'ahko prístupná.
- Zabráňte vniknutiu vody so skartovacieho zariadenia. Neponárajte siet'ový kábel ani siet'ovú zástrčku do vody.
– Nikdy nechytajte siet'ovú zástrčku vlhkými rukami.
- Siet'ovú zástrčku nikdy nevyt'ahujte zo zásuvky za kábel, ale vždy chyt'te siet'ovú zástrčku.
- Prístroj používajte len v suchých miestnostíach. Nikdy ho nepoužívajte vo vlhkých priestoroch alebo v daždi.

Pravidelne kontrolujte, či prístroj alebo kábel nie je poškodený. Ak je skartovacie zariadenie poškodené, nesprávne funguje, ak meníte jeho umiestnenie alebo pred čistením ho vypnite a vytiahnite sietovú zástrčku.

- Prístroj, siet'ovú zástrčku a kábel držte v bezpečnej vzdialenosti od otvoreného ohňa a horúcich plôch. Vetracie štrbiny musia byť vol'né a musí byť dodržaná vzdialenost' od steny alebo nábytku min. 5 cm.

Servisné práce spojené s odstrá- nením krytov telesa smie vykoná- vať len zákaznícky servis HSM a servisní technici.

Adresy zákazníckeho servisu pozri na strane 160.

Pozor Nebezpečenstvo následkom nesprávneho použitia

Prístroj používajte výlučne podľa pokynov v kapitole „Použitie podľa určenia“.

1 Bezpečnostné pokyny
2 Otvor na vkladanie CD
3 Bezpečnostný článok / ochrana pred úlomkami
4 Riadiaca a indikačná jednotka
5 Typový štítok
6 Dvierka
7 Prívodný otvor pre papier a kreditné karty
8 Svetelná závora

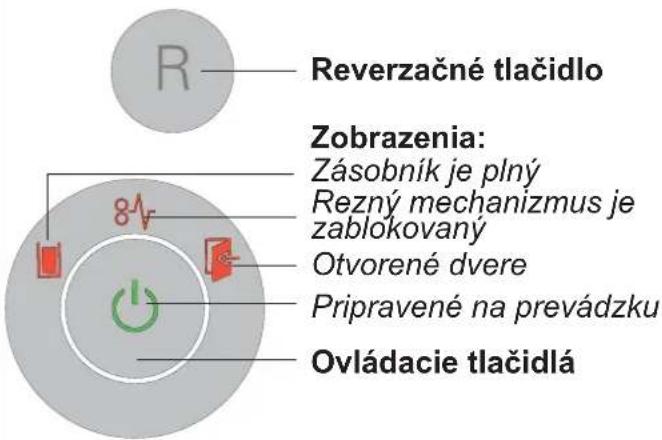

Riadiace a indikačné prvky

Reverzačné tlačidlo Zobrazenia: Zásobník je plný Rezný mechanizmus je zablokovany Otvorené dvere Pripravené na prevádzku Ovládacie tlačidlá

• Skartovačka balená v kartóne
• Siet'ové pripojovacie vedenie
• 5 odpadových vreciek
- 1 vak pre CD pre stroje so šírkami rezu 3,9, 5,8 a 4,5x30 mm
- 1 fl'aša špeciálneho oleja do reznej jednotky (50 ml) pre stroje s časticovým rezom
• Návod na používanie

Príslušenstvo

• 10 odpadových vreciek obj. č. 1.442.995.000
- Špeciálny olej do reznej jednotky (250 ml) obj. č. 1.235.997.403
• Záchytný box z kartónu obj. č. 1.920.995.200

Adresy zákazníckeho servisu pozri na strane 160.

5 Obsluha

VÝSTRAHA

Pred zapnutím stroja zabezpečte, aby boli dodržané všetky bezpečnostné upozornenia.

Zapnutie skartátora

• Siet'ový spínač na zadnej strane skartovačky nastavte na „I“.
  • Stlačte ovládacie tlačidlo.
  Svieti zobrazenie „Pripravené na prevádzku“.

Skartovanie papiera

Vyberte stoh papiera.

• Prived'te papier do stredu štrbiny pre papier. Svetelná závora automaticky spustí rezačku. Preto pri úzkych pásoch papiera dbajte, aby tieto mohla svetelná závora zachytit'.
  Cca 3 s potom, čo je otvor na prisun papiera opät' volný, sa skartovačka automaticky vypne a uvedie sa do stavu prevádzkovej pohotovosti.

Na skartovanie väč- šieho množstva papiera môžete bez- pečnostný prvok vyklo- pit' smerom nahor. Tým bude prívodný otvor l'ahšie prístupný.

Drvenie CD

(len vo vel'kostiach rezu 3,9 mm, 5,8 mm, 4,5x30 mm)

- CD privádzajte len cez štrbinu v bezpečnost nom prvku. Ochráni vás to pred črepinami.

Na čisté oddeľovanie skartovaného materiálu podľa druhu môžete použit’ spolu dodaný vak na CD.

Myslite na životné prostredie a likvidujte rôzne materiály zvlášť.

Ničenie kreditných kariet

Pri veľkosti rezu 5,8 mm, 3,9 mm, 4,5x30 mm privedte karty cez štrbinu pre CD. Do strojov so šírkou rezu 1,9x15 mm dávajte karty do prívodu papiera.

Vypnutie skartátora

• Stlačte ovládacie tlačidlo.
▶ Rozsvieti sa „Pripravené na prevádzku“
- Nastavte siet'ový spínač na zadnej strane skartovačky na „0“.

Đalšie režimy funkcie

- Permanentný režim

Použitie: Ničenie väčších množstiev papiera

Funkcia: Rezný mechanizmus beží nepretržite.

Ak sa počas 2 minút neprivedie žiadny materiál, rezný mechanizmus sa vypne a skartovačka prejde do pripravenosti na prevádzku.

Funkcia: 2 minúty po poslednom privedení papiera sa automaticky vypnú všetky nepotrebné spotrebiče.

Zobrazenie „Pripravené na prevádzku“ sa v pravidelných intervaloch nakrátko rozsvieti.

6 Odstraňovanie porúch

Zobra-zenie	Porucha ∅dstránenie poruchy
Trvalé svetlo	Nahro-madenie papiera	Priviedli ste príliš veľa papiera naraz.► Rezný mechanizmus pobeží niekol’ko sekúnd vratným smerom a posu-nie papier von.Príp. stlačte ešte reverzačné tlačidlo „R“, aby ste stoh papiera vybrali.Zredukujte veľkost’ stohu papiera.Vkladajte papier postupne jeden za druhým.
	Pret’aže-nie	Motor bol preťažený. Pred opätovným uvedením skartovačky do prevádzky ju nechajte cca 20 minút ochladit’.
Blikajúce svetlo	Všeobecné indikácie poruchy	Počas skartovania papiera sa vyskytla chyba.Vytiahnite papier z podávacej štrbiny, aby sa svetelná závora uvoľnila.
	Zásobník nare-zaného materialu je plný	Vyprázdnite zásobník narezaného materiálu.Upozornenie:Ak pred odobratím zásobníka nakrátko stlačíte reverzačné tlačidlo,dôjde k vtiahnutiu časti narezaného materiálu spät’ do rezného mecha-nizmu.
	Otvorené dvere	Zatvorte dvere.

7 Čistenie a údržba

Na čistenie používajte iba mäkkú handru a slabý mydlový roztok. Pritom nesmie do prístroja vniknút žiadna voda.

DON'T FORGET

Nur Hersteller-Öl verwenden!
Exclusive use with manufacturer oil!

V prípade slabnúceho výkonu rezania, zvýšenej hlučnosti alebo po každom vyprázdnení zásobníka materiálu naolejujte rezací mechanizmus (iba u rezu na častice). K tomu používajte len špeciálny olej pre HSM-rezací blok:

• Cez otvor prívodu papiera nastriekajte po celej šírke na rezné hriadele špeciálny olej pre rezací blok.
• Na cca 10 s spustite rezný mechanizmus bez vkladania papiera v režime trvalej prevádzky.
  ▶ Papierový prach a častice sa uvol'nia.

8 Likvidácia / recyklácia

Odpad z elektrických a elektronic- kých prístrojov a zariadení obsa- huje ešte množstvo cenných mate- riálov, sčasti však aj škodlivé látky, ktoré boli potrebné pre činnosť a bezpečnosť týchto zariadení. V

prípade nesprávnej likvidácie alebo manipulácie môžu predstavovať nebezpečenstvo pre zdravie človeka a životné prostredie. Tieto prístroje a zariadenia nikdy nedávajte do netriedeného odpadu. Dodržiavajte aktuálne platné predpisy a na odovzdanie a zhodnotenie odpadu z elektrických a elektronických prístrojov a zariadení využívajte zberne odpadu. Ak obalové materiály odovzdajte na likvidáciu v súlade s ochranou životného prostredia.

9 Technické údaje

Typ rezu	Rez na prúžky Rez		na častice
Dížka rezu (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78	x 11 1 x 5
Stupeň utajenia DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / T-5E-4 / F-2	P-6 / F-3	P-7 / F-3
Výkon rezu* (listov) DIN A4 70 g/m ^2 80 ^2	40 - 4235 - 37	30 - 3226 - 28	24 - 2621 - 22g/m	16 - 1814 - 15	109	65
Rezacia rýchlost'	88 mm/s		80 mm/s		65 mm/s
Hmotnost'	48 kg		54 kg
Pracovná šírka	400 mm
Napájanie	230 V, 50 Hz		110 V - 120 V, 60 Hz		220 V, 60 Hz
Výkon max	590 W
Spotreba energie v pohotovostnom režime	< 2 Wh
Druh prevádzky	Trvalá prevádzka
Podmienky prostredia pri prevádzke:teplotarelatívna vlhkost' vzduchunadmorská výška	-10°C až +25°Cmax. 90%, bez kondenzovaniamax. 2.000 m
Rozmery š x v x h (mm)	618 x 525 x 870
Objem odpadovej nádoby	130 l
Emisná úroveň akustického tlaku(Chod naprázdno / pri zaťažení)	56 dB(A) / 59 - 63 dB(A)(Rez na prúžky 5,8 mm)
Hladina akustického tlaku A (LWAd navoľnobehu)	72,5 dB

* Max. počet listov (DIN A4, 70 g/m², príp. 80 g/m²), po dĺžke privádzaných, ktoré sa rozrežú pri jednom prechode. Stanovenie uvedených údajov o výkone sa uskutočnuje s novým, naolejovaným rezacím mechanizmom a studeným motorom. Slabšie sieťové napätie alebo iná sieťová frekvencia ako je uvedená môže viest' k nižšiemu výkonu a zvýše- nej hlučnosti. Podľa štruktúry a vlastností papiera a druhu spôsobu uloženia môže byť výkon odlišný.

Skartovačka spĺňa platné harmonizované predpisy Európskej Únie:

• Smernica o nízkom napátí 2006/95/ES
• Smernica o elektromagnetickej kompatibilite 2004/108/ES
  • RoHS smernica 2011/65/EÚ

EÚ vyhlásenie o konformite si môžete vyžiadať od výrobcu.
