INSTRUKCJA OBSŁUGI Securio B35c HSM

polski: Niszczarka dokumentów SECURIO B35 80

1 Użytkowanie zgodne z przeznaczeniem, gwarancja

Sprawdzić na tabliczce znamionowej z tyłu urządzenia, do jakiej szerokości cięcia i na jakie napięcie zasilające zaprojektowano niszczarkę dokumentów i postępować zgodnie z odpowiednimi punktami instrukcji obsługi.

Niszczarka dokumentów przeznaczona jest wyłącznie do niszczenia papieru. Zależnie od sposobu cięcia możliwe jest oprócz tego niszczenie niewielkich ilości następujących materiałów:

Rozmiar cięcia (mm) 5,8 3,9 4,5x30 1,9x15
Karty kredytowe ● ●		●		●
Płyty CD ● ●

Wytrzymały mechanizm tnący jest odporny na zszywki i spinacze biurowe. Jedynie w przypadku niszczarek o szerokości cięcia 1x5 mm z papieru należy usunąć zszywki i spinacze biurowe.

Okres rękojmi na niszczarkę dokumentów wynosi 3 lata. Na walce nożowe ze stali jednolitej będące elementami niszczarki dokumentów HSM istnieje gwarancja niezależna od rękojmi (HSM Lifetime Warranty), która obowiązuje w całym okresie życia urządzenia. Wyjątek stanowią niszczarki dokumentów o szerokości cięcia 0,78x11 mm i 1x5 mm. Zużycie, szkody wywołane przez nieprawidłową obsługę oraz niedozwolone ingerencje osób trzecich nie podlegają gwarancji ani rękojmi.

HSM gwarantuje dostawę części zamiennych do 10 lat po zakończeniu produkcji tego modelu.

Wskazówka: Niszczarki dokumentów z mechanizmem tnącym ścinki papieru są dostępne również opcjonalnie z urządzeniem do automatycznego smarowania mechani-zmu tnącego. Należy przestrzegać załączonej dokumentacji olejarki, jeśli maszyna jest w nią wyposażona.

2 Wskazówki bezpieczeństwa

Klasyfi kacja

Wskazówka bez-pieczęństwa		Objaśnienie
	RZEŻE-NIE	Zlekceważenieostrzeżenia możedoprowadzić doobrażeń zagrażają-cych życiu i zdrowiu.
Uwaga Zlekceważeniewskazówki możedoprowadzić dopowstania szkódmaterialnych.

Przed uruchomieniem maszyny przeczytać instrukcję obsługi, przechowywać instrukcję do późniejszego użycia i przekazać ją kolejnemu użytkownikowi. Przestrzegać wszystkich informacji bezpieczeństwa umieszczonych na niszczarce dokumentów!

OSTRZEŻENIE

Zagrożenie dla dzieci i innych osób!

Urządzenia nie mogą obsługiwać osoby (w tym dzieci poniżej 14 lat) o ograniczonych zdolnościach fi zycznych, organoleptycznych i umysłowych, niedostatecznym doświadczeniu i/lub niedostatecznej wiedzy, chyba że są one nadzorowane przez właściwą osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej instrukcje o tym, w jaki sposób urządzenie należy obsługiwać. Dzieci należy nadzorować w celu upewnienia się, że urządzenie nie jest wykorzystywane do zabawy, Nie pozostawiać bez nadzoru włączonej niszczarki dokumentów.

OSTRZEŻENIE

Niebezpieczeństwo obrażeń ciała!

Nigdy nie wkładać rąk w szczelinę doprowadzania papieru.

Niebezpieczeństwo zranienia w wyniku wciągnięcia!

Długie włosy, luźną odzież, krawaty, szale, naszyjniki, bransolety itp. zabezpieczyć przed dostaniem się do strefy szczeliny doprowadzania papieru. Nie niszczyć materiałów mających tendencję do tworzenia zapętleń, np. taśmy, sznurki, folia z tworzywa sztucznego itd.

Niebezpieczeństwo zranienia w wyniku odprysków!

Płyty CD wkładać tylko przez szczelinę w osłonie.

OSTRZEŻENIE

Niebezpieczne napięcie zasilające!

Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić do porażenia prądem elektrycznym.

• Przed podłączeniem wtyczki sieciowej sprawdzić, czy napięcie i częstotliwość sieci elektrycznej zgadzają się z parametrami podanymi na tabliczce znamionowej.
  – Należy zapewnić łatwy dostęp do wtyczki sieciowej.
  – Chronić niszczarkę dokumentów przed kontaktem z wodą. Nie zanurzać w wodzie ani przewodu zasilającego, ani wtyczki sieciowej.
  – Nigdy nie dotykać wtyczki sieciowej mokrymi rękoma.
  – Nie wyciągnąć wtyczki sieciowej z gniazda wtykowego, ciągnąc za przewód zasiłający, lecz zawsze trzymając za wtyczkę sieciową.

– Urządzenie należy użytkować wyłączenie w pomieszczeniach suchych. Nie należy go użytkować w pomieszczeniach wilgotnych ani w czasie deszczu.

Urządzenie i przewód należy regularnie sprawdzać po względem uszkodzeń. W razie uszkodzenia lub nieprawidłowego działania oraz przed przemieszczeniem lub czyszczeniem niszczarkę dokumentów należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego.

- Urządzenie, wtyczkę sieciową i przewód zasilający należy trzymać z dala od otwartego płomienia i gorących powierzchni. Otwory wentylacyjne muszą być odkryte i należy zapewnić minimalny odstęp 5 cm od ściany lub mebli.

Prace serwisowe wymagające zdjęcia pokrywy obudowy mogą być wykonywane tylko przez personel serwisowy HSM i techników serwisowych naszych partnerów kontraktowych.

Adresy punktów serwisowych, patrz stro- na 160.

Uwaga Niebezpieczeństwo w wyniku nieprawidłowego użytkowania

Urządzenie należy użytkować wyłącznie zgodnie z danymi zawartymi w rozdziale „Użytkowanie zgodne z przeznaczeniem“.

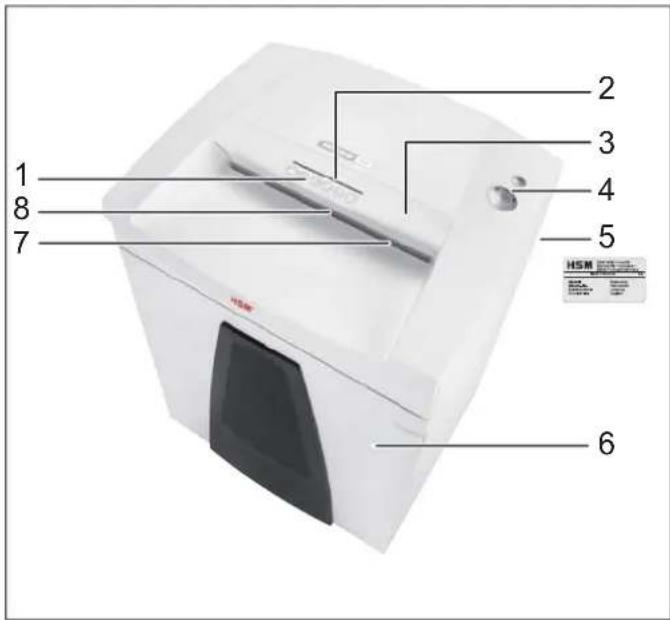

3 Schemat poglądowy 4 Zakres dostawy

1 2 3 4 5 6 7 8

1 Informacje bezpieczeństwa
2 Otwór na CD
3 Element zabezpieczający / zabezpieczenie przed odłamkami
4 Zespół obsługi i sygnalizacji
5 Tabliczka znamionowa
6 Drzwi
7 Otwór podawania papieru i kart kredytowych
8 Zapora świetlna

• Niszczarka dokumentów zapakowana w karton
• Przewód zasilania sieciowego
• 5 worków na odpady papierowe
• 1 worek na płyty CD do niszczarek o szerokości cięcia 3,9, 5,8 i 4,5x30 mm
• 1 butelka (50 ml) specjalnego oleju do zespołu tnącego (tylko przy szatkowaniu w ścinku)
• Instrukcja obsługi

Akcesoria

• 10 worków na odpady papierowe nr zamów.1.442.995.000
• Butelka specjalnego oleju (250 ml) nr zamów. 1.235.997.403
• Kartonowy pojemnik zbiorczy nr zamów. 1.920.995.200

Adresy punktów serwisowych, patrz stro- na 160.

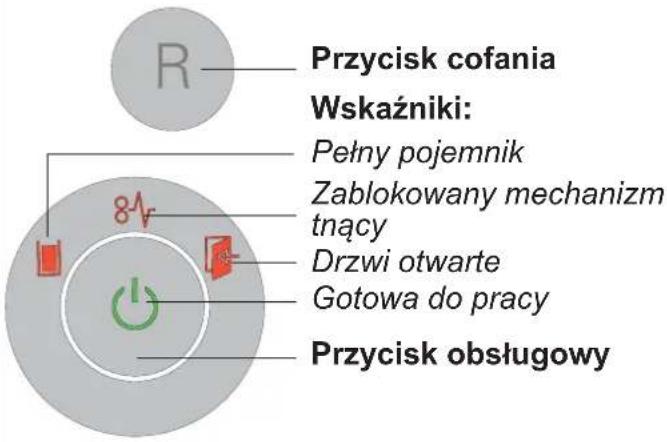

Elementy obsługi i sygnalizacji

Przycisk cofania Wskaźniki: Pełny pojemnik Zablokowany mechanizm tnący Drzwi otwarte Gotowa do pracy Przycisk obsługowy

5 Obsługa

OSTRZEŻENIE

Przed włączeniem maszyny należy się upewnić, czy uwzględniono wszystkie wskazówki bezpieczeństwa.

Włączanie niszczarki dokumentów

• Wyłącznik zasilania z tyłu urządzenia przełączyć na „I“.
• Nacisnąć przycisk obstługowy.
  Wskaźnik „Gotowa do pracy“ świeci się.

Niszczenie papieru

Zabrać partię papieru.

• Wprowadzić papier w środkową część otworu na papier. Zapora świetlna uruchamia automatycznie mechanizm tnący. Z tego względu w przypadku wąskich pasków papieru należy zwrócić uwagę, aby znajdowały się one w zasięgu zapory świetlnej.
  3 s po ponownym zwolnieniu zapory świetlnej w otworze podajnika papieru następuje automatyczne wyłączenie mechanizmu tnącego i niszczarka dokumentów przechodzi w stan gotowości.

Aby zniszczyć większą ilość papieru, osłonę można przechylić do góry. Ułatwia to dostęp do otworu podajnika.

Niszczenie płyt CD

(tylko o rozmiarze cięcia 3,9 mm, 5,8 mm, 4,5x30 mm)

- Wprowadzać materiał tylko przez szczelinę wlotową osłony (osłona odpryskowa).

W celu prawidłowego sortowania pociętego materiału można użyć dołączonego worka na płyty CD. Prosimy

pamiętać o ochronie środowiska i oddzielnie utylizować różne materiały.

Niszczenie kart kredytowych

Przy szerokości cięcia 5,8 mm, 3,9 mm, 4,5x30 mm wprowadzać karty przez szczelinę na płyty CD. W przypadku urządzeń o szerokości cięcia 1,9x15 mm wprowadzać karty do podajnika na papier.

Wyłączanie niszczarki dokumentów

• Nacisnąć przycisk obstługowy.
  Wskaźnik „Gotowa do pracy“ gaśnie.
• Wyłącznik zasilania z tyłu urządzenia przełączyć na „0“.

Pozostałe tryby pracy

- Tryb pracy ciągłej

Zastosowanie: Niszczenie większych ilości papieru

Działanie: mechanizm tnący pracuje nie-przerwanie.

Jeżeli przez 2 minuty nie zostanie do- prowadzony materiał, mechanizm tnący wyłącza się i niszczarka dokumentów przechodzi w stan gotowości.

Start: nacisnąć przycisk obsługowy przez 3 sekundy.

Wcześniejsze wyłączenie: nacisnąć przy- cisk obsługowy.

• Tryb czuwania (stand by)

Działanie: 2 minuty po ostatnim wprowadzeniu papieru wyłączane są automatycznie wszystkie niepotrzebne podzespoły.

Wskaźnik „Gotowa do pracy“ pulsuje krótko w regularnych odstępach czasu.

Po wprowadzeniu papieru niszczarka dokumentów uruchamia się samoczynnie.

6 Usuwanie zakłóceń

Wyświe-tlany symbol	Zakłóce-nie	Usuwanie zakłócenia
Świeci się ciągle	Zaklesz-czenie papieru	Wprowadzono za dużo papieru na raz.➢ Mechanizm tnący cofa się przez kilka sekund i wysuwa papier.Ewentualnie nacisnąć przycisk cofania „R“, aby wyjąć stos papieru.Zmniejszyć o połowę grubość stosu papieru.Wprowadzić papier po kolei.
	Przecią-żenie	• Silnik został przeciążony. Przed ponownym uruchomieniem niszczarki dokumentów poczekać ok. 20 min, aż urządzenie przestygnie.
Migające światło	Ogólna sygnali-zacja usterki	• Podczas niszczenia papieru wystąpił błąd.Należy wyciągnąć papier ze szczeliny podajnika, tak aby odsłonić zaporę świetlną.
	Przepeł-nienie pojem-nika na ścinki	• Opróżnić pojemnik na ścinki.Wskazówka:Jeżeli przed wyjęciem pojemnika zostanie naciśnięty krótko przycisk cofania, część ścinek zostanie wciągnięta z powrotem do mechanizmu tnącego.
	Drzwi otwarte	• Zamknąć drzwi.

7 Czyszczenie i konserwacja

OSTRZEŻENIE

Niebezpieczne napięcie zasila- jące!

Przed czyszczeniem niszczarkę dokumentów należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego.

Czyścić urządzenie tylko przy użyciu miękkiej ściereczki z dodatkiem łagodnego roztworu wody z mydłem. Uważać przy tym, aby do wnętrza urządzenia nie wnikneła woda.

DON'T FORGET

W razie spadku wydajności cięcia, wzrostu poziomu szumów lub po każdym opróżnieniu pojemnika na ścinki należy naoliwić mechanizm tnący (tylko przy szatkowaniu w ścinku).

W tym celu należy użyć specjalnego oleju do smarowania zespołu tnącego HSM:

• Spryskać specjalnym olejem walce nożowe na całej szerokości otworu podajnika papieru.
• Włączyć mechanizm tnący na około 10 sekund bez wkładania papieru w trybie pracy ciągłej.
  ▶ Pył i ścinki papieru są wtedy usuwane.

8 Usuwanie odpadów / recykling

Stare urządzenia elektryczne i elektroniczne zawierają często jeszcze wartościowe materiały, jednakże również substancje szkodliwe, które były niezbędne do prawidłowego funkcjonowania i

zachowania bezpieczeństwa. W przypadku niewłaściwego usuwania odpadów lub ich użytkowania mogą być one szkodliwe dla zdrowia ludzi oraz dla środowiska. Nie należy nigdy wrzucać starych urządzeń do pozostałych odpadów. Należy przestrzegać aktualnie obowiązujących przepisów i korzystać z punktów zbiorczych służących do zwrotu i utylizacji starych urządzeń elektrycznych i elektronicznych. Wszystkie opakowania powinny zostać poddane przyjaznemu dla środowiska unieszkodliwieniu.

9 Dane techniczne

Rodzaj cięcia	Cięcie w paski Cięcie w ścinki
Rozmiar cięcia (mm) 5,8 3,9 4,5 x 30 1,9 x 15	0,78 x 11	1 x 5
Poziom tajności DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / T-5E-4 / F-2	P-6 / F-3	P-7 / F-3
Przepustowość* (arkuszy) 70 g/m ^2 DIN A4 80 g/m ^2	40 - 4235 - 37	30 - 3226 - 28	24 - 2621 - 22	16 - 1814 - 15	109	65
Prędkość szatkowania	88 mm/s		80 mm/s		65 mm/s
Ciężar	48 kg		54 kg
Szerokość robocza cięcia	400 mm
Przyłącze elektryczne	230 V, 50 Hz		110 V - 120 V, 60 Hz		220 V, 60 Hz
Moc przy maksymalnej liczbie arkuszy	590 W
Zużycie energiiw trybie gotowości do pracy	< 2 Wh
Tryb pracy	praca ciągła
Warunki otoczenia podczas pracy:TemperaturaWzględna wilgotność powietrzaWysokość n.p.m.	od -10°C do +25°Cmaks. 90%, nieskondensowanemaks. 2 000 m
Wymiary szer. x głęb. x wys. (mm)	618 x 525 x 870
Pojemność pojemnika na ścinki	130 l
Poziom emitowanego ciśnienia akustycznego(bieg jałowy/pełne obciążenie)	56 dB(A) / 59 - 63 dB(A)(Cięcie w paski 5,8 mm)
Poziom mocy akustycznej skorygowanycharakterystyką częstotliwościową typu A(LWAd w biegu jałowym)	72,5 dB

* Maksymalna liczba arkuszy (DIN A4, 70 g/m² lub 80 g/m²), włóżonych krótszym bokiem, która zostanie przecięta za jednym razem. Podane dane dotyczące wydajności określa się dla nowego naoliwionego zespołu tnącego i zimnego silnika. W przypadku słabszego napięcia zasilającego lub innej częstotliwości zasilania niż podana wydajność cięcia arkuszy może być mniejsza, a szum w czasie pracy większy. Wydajność cięcia arkuszy uzależniona jest od struktury i właściwości papieru oraz sposobu wprowadzania.

Niszczarka dokumentów jest zgodna z odnośnymi zharmonizowanymi przepisami Unii Europejskiej:

• Dyrektywa Niskiego Napięcia 2006/95/WE
• Dyrektywa Kompatybilności Elektromagnetycznej (EMC) 2004/108/WE
• Dyrektywa RoHS 2011/65/UE

O wydanie deklaracji zgodności UE można zwrócić się do producenta.
