MANUAL DE USUARIO Securio B35c HSM
español: Destructora de documentos SECURIO B35 31
1 Uso conforme al previsto, garantía
Consulte en la placa de características situada en la parte trasera del aparato para qué anchura de corte y tensión de red está diseñada su destructora de documentos y lea los puntos correspondientes de las instrucciones de servicio
La destructora de documentos está concebida para destruir papel. Según sea el tipo de corte, se podrán además destruir pequeñas cantidades de los siguientes materiales:
| Ancho de corte (mm) 5,8 3,9 | 4,5x30 | 1,9 | x15 | |
| Tarjetas de crédito ● ● | ● | ● | ||
| CDs ● ● ● |
El robusto mecanismo de corte es insensible a las grapas y a los clips. Únicamente con máquinas de ancho de corte 1x5 mm el papel no puede tener grapas ni clips.
El período de garantía para la destructora de documentos es de 3 años. Sobre los cilindros de corte de acero macizo de las destructoras de documentos HSM se aplica una garantía durante toda la vida útil del aparato (HSM Lifetime Warranty). Una excepción son las destructoras de documentos con anchura de corte 0,78x11 mm y 1x5 mm. La garantía no cubre el desgaste ni los daños ocasionados por un uso inapropiado o por la intervención de terceras personas.
HSM garantiza el envío de piezas de recambio hasta 10 años tras fi nalizar la producción de este modelo.
Nota: Las destructoras de documentos con mecanismo de corte en partículas se ofrecen como opción también con un aparato para lubricar automáticamente el mecanismo de corte. Si su máquina está provista de un engrasador, tenga en cuenta la documentación adjunta del mismo.
2 Indicaciones de seguridad
Clasifi cación
| Indicación de seguridad | Aclaración | |
 | ERTEN-CIA | La inobservancia de las advertencias puede provocar daños en el cuerpo y en la vida del usuario. |
| Atención La inobservancia de las indicaciones puede provocar daños materiales. | ||
Antes de poner en marcha la máquina, lea las instrucciones de servicio, téngalas siempre a mano para poder consultarlas en cualquier momento y entreguelas a los otros usuarios. Observe todas las indicaciones de seguridad que fi guran en la destructora!
ADVERTENCIA
Peligros para niños y adultos.
Las personas (inclusive menores de 14 años) con capacidades físicas, sensoriales o mentales limitadas o sin la experiencia y/o sin el conocimiento necesarios no pueden utilizar la máquina, a no ser que cuenten con la supervisión de una persona responsable de la seguridad o que reciban instrucciones sobre cómo utilizar el aparato. Los menores no deben dejarse sin vigilancia para evitar que jueguen con el aparato. No deje la destructora de documentos encendida sin vigilancia.
ADVERTENCIA
¡Peligro de sufrir lesiones!
No toque la ranura por la que se introduce el papel.
¡Peligro de sufrir lesiones por quedarse enganchado en la máquina!
Evite que el cabello largo, la ropa holgada, corbatas, bufandas, cadenas, pulseras, etc. queden en el área de la abertura de la alimentación de papel. No introduzca en la máquina ningún material susceptible de formar bucles, como cintas, cordeles, etc.
¡Peligro de lesionarse con astillas!
Introduzca CDs sólo por la ranura del elemento de seguridad.
ADVERTENCIA
Tensión de red peligrosa.
La manipulación errónea de la máquina puede provocar electrocución.
- Antes de enchufar el conector de red, compruebe que la tensión y la frecuencia de su red eléctrica coincidan con las indicaciones de la placa de características.
- Preste atención a que el conector de red esté fácilmente accesible.
- Evite que la destructora de documentos entre en contacto con agua. Sustituya el cable de red o el conector de red que haya entrado en contacto con agua.
- No agarre el conector de red con las manos húmedas.
- No desenchufe el conector de red tirando del cable de alimentación, sino agarrando el conector de red.
- Utilice el aparato únicamente en interiores secos. No lo ponga en funcionamiento en entornos húmedos o expuesto a la lluvia.
Compruebe regularmente que el aparato y el cable no presenten daños. Desconecte la destructora de documentos cuando detecte daños o un funcionamiento incorrecto y antes de cambiarla de lugar o de limpiarla, y desenchufe el conector de red.
- Mantenga el aparato, el conector de red y el cable de red alejados de llamas abiertas y de superfi cies calientes. Las ranuras de ventilación no deben estar obstruidas y debe mantenerse una distancia a la pared o a los muebles de como mínimo 5 cm.
Los trabajos de mantenimiento que involucren quitar las cubiertas de la carcasa sólo deben ser realizados por el servicio postventa de HSM o los técnicos de servi-
cio de nuestras partes contratantes.
Para las direcciones de los servicios postventa, véase la página 160.
Atención
Peligro debido a un uso indebido
Utilice únicamente la máquina según las especifi caciones del capítulo “Uso conforme al previsto”.

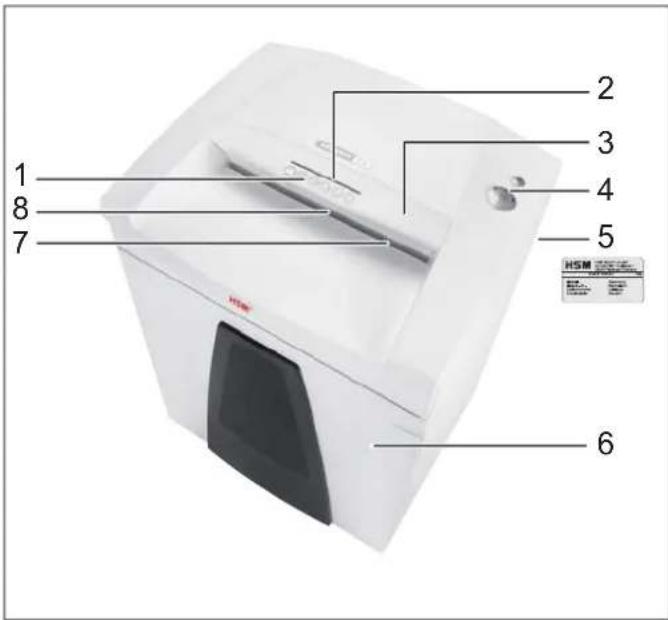

3 Vista general
2 Abertura de entrada para CDs
3 Elemento de seguridad / protección contra astillas
4 Unidad de mando e indicación
5 Placa de características
6 Puerta
7 Abertura de entrada para papel y tarjetas de crédito
8 Barrera de luz

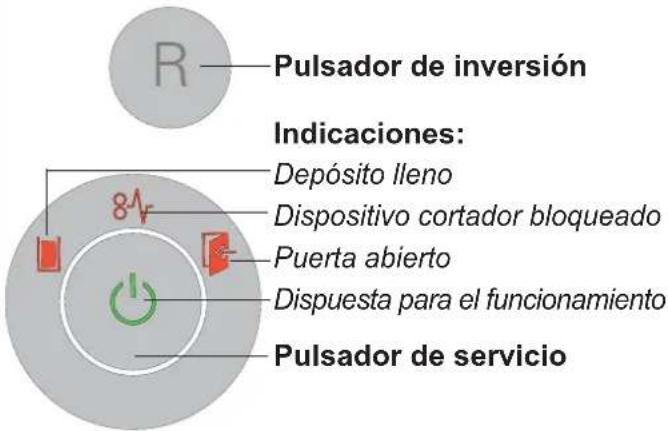

Elementos de mando e indicación
- Destructora de documentos empaquetada en cartón
- Cable de conexión de red
- 5 sacos de plegado lateral
- 1 bolsa para CDs para máquinas con anchuras de corte de 3,9, 5,8 y 4,5x30 mm
- para corte en partículas -1 botella 50 ml de aceite especial para el bloque cortador
- Instrucciones de servicio
Accesorios
- 10 sacos de plegado lateral N.° de pedido 1.442.995.000
- Botella 250 ml de aceite especial para el bloque cortador
N.° de pedido 1.235.997.403
• Caja colectora de cartón N.° de pedido 1.920.995.200
Para las direcciones de los servicios postventa véase la página 160.
5 Manejo
ADVERTENCIA
Antes de encender la máquina asegúrese de haber prestado atención a todas las indicaciones de seguridad.
Encender la destructora de documentos
- Poner el interruptor en el lado trasero de la destructora de documentos en „I“.
- Pulse el pulsador de servicio.
La indiación "Dispuesta para el funcionamiento" se enciende.
Destruir papel
- Introduzca el papel en el centro de la apertura para el papel. La barrera fotoeléctrica pone en marcha el mecanismo de corte automáticamente. Por ello, en el caso de tiras de papel estrechas preste atención a que las pueda detectar la barrera fotoeléctrica.
3 s después de que la barrera de luz de la abertura para la alimentación de papel vuelve a estar libre, el dispositivo cortador se desconecta automáticamente y la destructora de documentos estará en disponibilidad para el funcionamiento.
Para destruir grandes cantidades de papel, podrá abatir hacia arriba el elemento de seguridad. De este modo, se podrá acceder fácilmente a la abertura de entrada.
Destrucción de CDs
(tamaño de corte 3,9 mm, 5,8 mm, 4,5x30 mm)
• Realice la alimentación del material sólo a través de la ranura de introducción del elemento de seguridad (protección contra astillas).
Para una separación clasifi cada del material triturado puede colocar la bolsa para CDs suministrada. Respete
el medio ambiente y gestione los diferentes materiales por separado.
Destruir tarjetas de crédito
Con los tamaños de corte de 5,8 mm, 3,9 mm, 4,5x30 mm, introduzca las tarjetas por la ranura para CDs. En máquinas con tamaño de corte de 1,9 x 15 mm, introduzca las tarjetas en la alimentación de papel.
Apagar la destructora de documentos
- Pulse el pulsador de servicio.
La indiación "Dispuesta para el funcionamiento" se apaga. - Poner el interruptor en el lado trasero de la destructora de documentos en „0“.
Otros modos de funcionamiento
- Modo permanente
Aplicación: para destruir grandes cantidades de papel
Función: El mecanismo de corte está en marcha continua.
Si no se introduce material durante 2 minutos, se apaga el mecanismo de corte y pasa a stand-by.
Arranque: Pulse el pulsador de servicio durante 3 segundos.
Interrupción antes de tiempo: Pulse el pulsador de servicio.
- Modo stand by
Función: 2 minutos después de la última alimetnación de papel se desconectan automáticamente todos los consumidores innecesarios.
La indicación “Dispuesta para el funcionamiento” parpadea brevemente en intervalos regulares.
Al realizar la alimentación de papel, la destructora de documentos arranca automáticamente.
6 Solución de averías
| Indicación | Fallo Solución | |
 Luz constante | Atascode papel | Ha suministrado demasiado papel a la vez.➢ El dispositivo cortador funciona durante algunos segundos hacia atrás expulsando el papel.Si fuese necesario, pulse el pulsador de inversión “R” para extraer la pila de papel.Divida la pila de papel.Introduzca el papel gradualmente. |
| Sobre-carga | El motor se ha sobrecargado. Antes de volver a poner en funcionamiento la destructora de documentos, deje que se enfríe entre 20 minutos. | |
| Luz inter-mitente | Indicador general de avería | Durante la destrucción de papel ha ocurrido un fallo.Saque el papel de la ranura de introducción de manera que la célula fotoeléctrica quede libre. |
 | Depósito para recortes lleno | Vacíe el depósito para recortes.Nota:Si antes de retirar el depósito acciona brevemente el pulsador de inversión, una parte del material cortado vuelve al mecanismo de corte. |
 | Puerta abierto | Cerrar la puerta frontal. |
7 Limpieza y mantenimiento
ADVERTENCIA
Tensión de red peligrosa.
Apague la destructora de documentos y extraiga el enchufe.
Para proceder a la limpieza sólo se puede utilizar un paño suave y agua jabonosa suave. No debe entrar nada de agua en la máquina.
Para ello, utilice únicamente aceite especial para bloques de corte HSM:
- Inyecte el aceite especial por la apertura de entrada para papel en toda la anchura de los cilindros de corte.
- Deje que el mecanismo de corte funcione sin alimentación de papel en modo continuo durante aproximadamente 10 s.
De esta forma se sueltan partículas y polvo de papel.
8 Eliminación / Reciclaje
Los aparatos eléctricos y electrónicos usados contienen un gran número de materiales valiosos, aunque también sustancias nocivas necesarias para el funcionamiento y seguridad del aparato. En
caso de manejo o eliminación incorrectos, estas sustancias pueden ser peligrosas para la salud de las personas y para el medio ambiente. No deseche los aparatos usados en la basura normal. Respete la normativa vigente en la actualidad y utilice los puntos de recogida para la devolución y gestión de aparatos eléctricos y electrónicos usados. Elimine todos los materiales de embalaje de forma respetuosa con el medio ambiente.
9 Datos técnicos
| Tipo de corte Corte en tiras Corte en partículas | ||||||
| Tamaño de corte (mm) | 5,8 3,9 | 4,5 x 30 1,9 | x 15 0,78 x | 11 1 x 5 | ||
| Nivel de seguridad DIN 66399 P-2 / O-2 | T-2 / E-2 | P-2 / O-2 | P-4 / O-3 | P-5 / T-5 | P-6 / F-3 | P-7 / F-3 |
| T-2 / E-2 | T-4 / E-3 | E-4 / F-2 | ||||
| F-1 | ||||||
| Potencia de corte* (hoja), DIN A4 70 g/m ^2 80 g/m ^2 | 40 - 42 | 30 - 32 | 24 - 26 | 16 - 18 | 10 | 6 |
| 35 - 37 | 26 - 28 | 21 - 22 | 14 - 15 | 9 | 5 | |
| Velocidad de corte | 88 mm/s | 80 mm/s | 65 mm/s | |||
| Peso | 48 kg | 54 kg | ||||
| Anchura de entrada | 400 mm | |||||
| Conexión | 230 V, 50 Hz | 110 V - 120 V, 60 Hz | 220 V, 60 Hz | |||
| Consumo de potencia con número máx. de hojas | 590 W | |||||
| Consumo de energía en el modo de espera | < 2 Wh | |||||
| Modo de servicio | Funcionamiento continuo | |||||
| Condiciones ambientales durante el funcionamiento:Temperatura Humedad relativa del aire Altura sobre el nivel del mar | de -10°C a +25°Cmáx. 90%, sin condensaciónmáx. 2.000 m | |||||
| Medidas A x P x H (mm) | 618 x 525 x 870 | |||||
| Volumen del depósito para recortes | 130 l | |||||
| Nivel de emisión de ruidos(Marcha en vacío / carga) | 56 dB(A) / 59 - 63 dB(A)(Corte en tiras 5,8 mm) | |||||
| A- Nivel de potencia acústica evaluado(LWAd al ralentí) | 72,5 dB | |||||
La destructora de documentos cumple con las leyes de armonización pertinentes de la Unión Europea:
• Directiva sobre baja tensión 2006/95/CE
• Directiva CEM 2004/108/CE
• Directiva RoHS 2011/65/UE
Se puede solicitar al fabricante la declaración de conformidad de la UE.
