KULLANIM KILAVUZU Securio B35c HSM

1 Maksadına uygun kullanım, garanti

Cihazın arka yüzündeki tip etiketine bakarak, evrak imha makinenizin hangi kesme genişliğine ve şebeke gerilimine uygun olduğunu tespit edin ve işletme kılavuzundaki ilgili maddelere dikkat edin.

Bu evrak imha makinesi sadece kağıt imha etmek için tasrlanmıştır. Kesim tipine göre, aşağıdaki mlzemelerden de az bir miktarı imha edilebilir:

Kesim genişliği (mm) 5,8 3,9 4,5x30 1,9x15
Kredi kartları● ●					●
CD’ler ● ●

Dayanıklı kesme mekanizması zımbalara ve ataşlara karşı dayanıklıdır. Sadece kesim genişliği 1x5 mm olan makinelerde kağıtta zımba veya ataş bulunmamalıdır.

Evrak imha makinesinin garanti süresi 3 yıldır. Evrak imha makinesinin HSM som çelik bıçak merdaneleri için verilen teminatın dışında tüm servis ömrü boyunca bir garanti geçerlidir (HSM Lifetime Warranty). Burada kesim genişlikleri 0,78x11 mm ve 1x5 mm olan evrak imha makineleri birer istisnadır. Aşınma, yanlış kullanım sonucu oluşan hasarlar ve üçüncü kişiler tarafından içi açıldığında, verdiğimiz garanti geçersizdir.

HSM bu modelin üretiminin sona ermesinden itibaren 10 yıl daha yedek parça teslimatını garanti eder.

Uyarı: Parçacık kesme mekanizması olan evrak imha makinesi ile birlikte opsiyon olarak bir otomatik kesme mekanizması yağlama cihazı da sunulmaktadır. Eğer makinenizde varsa, birlikte verilen yağlama makinesi dokümanlarını da göz önünde bulundurunuz.

2 Güvenlik uyarılar

Siniflandırma

Emniyet uyarısıAçıklama
UYARI	İkazın dikkate alın-maması yaralanma ve can kaybı tehlikesi oluşturabilir.
İkaz	Uyarıya uyulmaması cihazda hasarlar oluşturabilir.

Makineyi devreye almadan önce, bu kullanım kılavuzunu okuyun, ileride kullanmak üzere saklayın ve makineyi başkasına verdiğinizde, yeni kullanıcıya bu kılavuz ile birlikte verin. Evrak imha makinesinin üzerinde bulunan güvenlik uyarılarına uyun.

UYARI

Çocuklar ve diğer insanlar için tehlike!

Bu makine, 14 yaşın altındaki çocuklar da dahil olmak üzere, fiziksel, duyusal ve ruhsal özür- lü veya bilgi ve/veya deneyim eksikliği olan insanlar tarafından kullanılmamalıdır, bu kişilerin bakımından sorumlu kişilerin denetimi altında veya onların talimatları doğrultusunda kullanabilirler. Çocuklar gözetim altında tutularak cihazla oynamaları önlenmelidir. Evrak imha makinesini gözetimsiz olarak çalışır durumda bırakmayın.

UYARI

Yaralanma tehlikesi!

Elinizi kesinlikle kağıt besleme açıklığına sokmayınız.

Yaralanma tehlikesi İçeriye çekerek!

Uzun saçlar, bol elbiseler, kravatlar, atkılar ve bilezikler vb. kağıt besleme açıklığının yakınına getirilmemelidir. Düğüm oluşturabilecek bant, ip, plastik folyo gibi malzemeler kullanmayınız.

Kıyımlarla yaralanma tehlikesi!

CD'leri güvenlik elemanındaki yarıktan geçiriniz.

UYARI

Tehlikeli şebeke gerilimi!

Makinenin yanlış kullanılması elektrik şokuna sebep olabilir.

• Şebeke fişini takmadan önce, elektrik şebekenizin geriliminin ve frekansının tip etiketi üzerindeki bilgilerle aynı olmasına dikkat edin.
• Şebeke fişine kolay erişilmesine dikkat edin.
• Evrak imha makinesinin içine su girmemelidir. Şebeke kablosunu ve fişini suya batırmayınız.
  – Şebeke fişine ıslak ellerle dokunmayınız.
  – Şebeke fişini prizden çekerken kablodan tutmayınız, daima fişi tutarak çekiniz.
• Cihazı sadece kuru iç mekanlarda kullanınız. Nemli mekanlarda veya yağmur altına kesinlikle kullanmayınız.

Cihazda ve kablosunda düzenli hasar kontrolü yapınız. Evrak imha makinesini, hasarlı durumda ise veya düzgün çalışmıyorsa, ya da yerini değiştirirken veya temizlerken kapatın ve şebeke fi şini çekin.

- Cihazı, şebeke fişini ve şebeke kablo-sunu açık ateşten ve sıcak yüzeylerden uzak tutunuz. Havalandırma menfezleri-nin önleri kapatılmamalı ve duvara veya mobilyalara 5 cm mesafe bırakılmalıdır.

Cihazın kapaklarının sökülmesini gerektiren servis çalışmaları sadece HSM müşteri servisi ve sözleşme ortaklarımızın Servis teknis-yenleri tarafından yapılmalıdır.

Müşteri hizmeti adresleri için, bkz. sayfa 160.

ikaz

Hatalı kullanımdan kaynaklanan tehlike

Bu makine sadece „Amacına Uygun Kullanım“ bölümünde verilen bilgilere göre kullanılmalıdır.

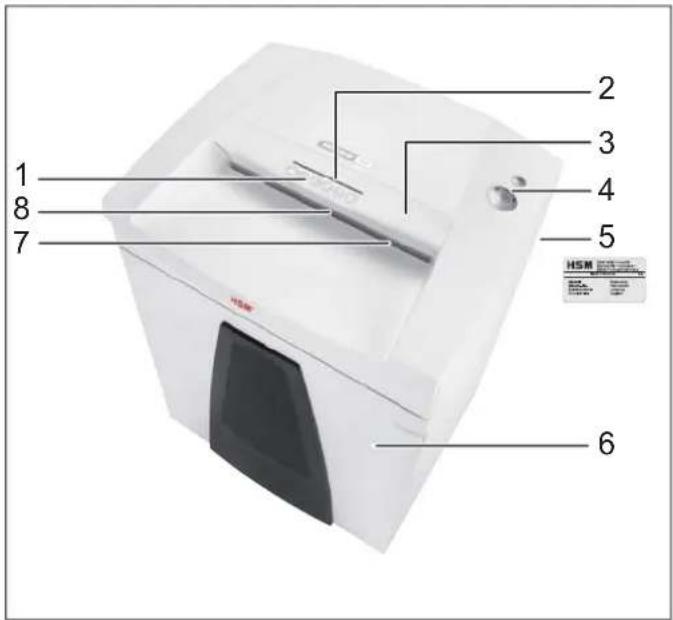

3 Genel bakış

1 2 3 4 5 6 7 8 HSM

1 Güvenlik uyarıları
2 CD besleme deligi
3 Güvenlik elemanı / parçacıklara karşı korunma
4 Kontrol ve gösterge ünitesi
5 Tip etiketi
6 Kapı
7 Kağıt ve kredi kartı besleme açıklığı
8 Işikli bariyer

4 Teslimat içeriği

• Evrak imha makinesi olarak bir karton içerisinde
• Şebeke bağlantı kablosu
  • 5 Kesilen malzeme torbaları
• Kesme genişliği 3,9, 5,8 ve 4,5x30 mm olan makinelerde 1 CD torbası
• 1 şişe özel kesme bloğu yağı (50 ml), partikül kesim işlevli makineler için
• Kullanım kılavuzu

Aksesuar

• 10 Kesilen malzeme torbaları Sip. No. 1.442.995.000
- Özel kesme bloğu yağı (250 ml) Sip. No. 1.235.997.403
• Karton toplama kutusu Sip. No. 1.920.995.200

Müşteri hizmeti adresleri için, bkz. sayfa 160.

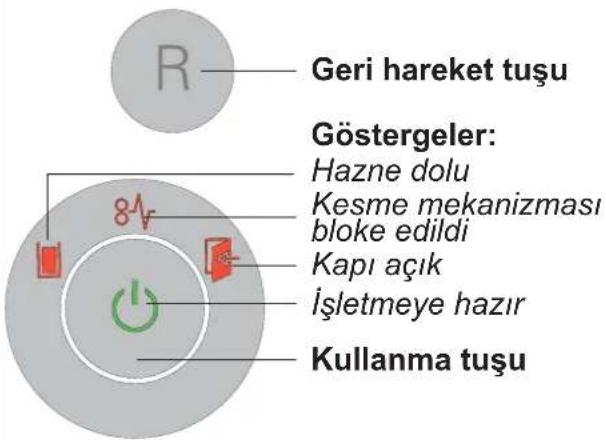

Kontrol ve gösterge elemanları

Geri hareket tuşu Göstergeler: Hazne dolu Kesme mekanizması bloke edildi Kapı açık İşletmeye hazır Kullanma tuşu

5 Kullanılması

UYARI

Makineyi çalıştırmadan önce, tüm güvenlik uyarılarına dikkat edildiğinden emin olun.

Evrak imha makinesinin çalıştırılması

• Evrak imha makinesinin arka tarafındani şebeke anahtarını «I» konumuna getirin.
• Kullanma tuşuna basın.
  ▶ «Çalışmaya hazır» lambası yanar.

Kağıt imhası

Kağıt destesini çıkartın.

• Kağıdı kağıt deliğinin ortasına doğru sürün. Işıklı bariyer kesme mekanizmasını otomatik olarak çalıştırır. Küçük kağıt şeritlerin ışıklı bariyer tarafından tespit edilmesine dikkat edin.
  Evrak imha makinesi, kağıt besleme açıklığı tekrar boşaldıktan yakl. 3 sn sonra otomatik olarak kapanır ve stand-by konumuna geçer.

Çok miktarda kağıt imha etmek için, emniyet elemanını yukarıya katlayabilirsiniz. Bu sayede besleme açıklığına daha kolay erişilir.

CD'lerin imha edilmesi

(sadece 3,9 mm, 5,8 mm, 4,5x30 mm büyüklüğünde)

- CD>leri güvenlik elemanındaki yarıktan geçiriniz. Bu sayede etrafa yayılan parçacıklardan korunursunuz.

İmha edilen malzemelerin cinsine göre ayrılması için birlikte verilen CD torbası kullanılabilir.

Lütfen çevrenizi koruyun ve farklı malzemeleri ayrıştırarak atık toplamaya kazandırınız.

Kredi kartlarının imhası

5,8 mm, 3,9 mm, 4,5x30 mm boyunda kesmek için, kartı CD aralığından geçirin. Kesim boyları 1,9x15 mm olan makinelerde kartları kağıt beslemesine verin.

Evrak imha makinesinin kapatılması

• Kullanma tuşuna basın.
  ▶ «Çalışmaya hazır» lambası söner.
• Evrak imha makinesinin arka tarafındani şebeke anahtarını «0» konumuna getirin.

Diğer çalışma modları

- Daimi modu

Kullanım: Büyük miktarlarda kağıt imhası İşlev: Kesme mekanizması kesintisiz çalışır.

2 dakika süre ile malzeme beslemesi yapılmazsa, kesme mekanizması kapanır ve evrak imha makinesi işletmeye hazır duruma geçer.

Başlama: Kullanma tuşuna 3 saniye basın.

Önceden kapatma: Kullanma tuşuna basın.

- Standby modu

İşlev: Son kağıt beslemesinden 2 dakika sonra, gerekli olmayan tüm tüketiciler otomatik olarak kapatılır.

«İşletmeye hazır» lambası kısa aralıklarla yanıp söner.

Kağıtla beslendiğinde, evrak imha makinesi kendiliğinden çalışır.

6 Arıza giderme

Gösterge	Arıza Arıza	giderme
[Sürekli ışık]	Kağıt birikmesi	Bir seferde çok fazla kağıt yerleştirdiniz.➢ Kesme mekanizması birkaç saniye geriye doğru çalışır ve kağıdı dışarıya iter.• Gerektiğinde geri hareket tuşuna «R» basarak kağıt istifini çıkartın.• Kağıt istifini yarıya indirin.• Kağıtları arka arkaya yerleştirin.
	Aşırı yüklenme	• Motorda aşırı yüklenme var. Evrak imha makinesini yeniden çalıştırmadan önce, yakl. 20 dakika soğumasını bekleyin.
Yanıp sönen lamba	Genel arıza gösterge-leri	• Kağıt imha ederken bir hata oluştu.Işıklı bariyerin önünün serbest olması için kağıdı giriş deliğinden dışarı-ya çekin.
[SZW2]	Kesilen malzeme haznesi dolu.	• Kesilen malzeme haznesini boşaltın.Uyarı:Hazneyi almadan önce, geri hareket tuşuna kısaca bastığınızda, kesi-len malzemenin bir kısmı kesme mekanizmasına geri çekilir.
	Kapı açık	• Kapıyı kapatın.

7 Temizlik ve bakım

UYARI
Tehlikeli şebeke gerilimi!

Evrak imha makinesini kapatın ve şebeke fişini çekin.

Sadece yumuşak bir bez veya sabunlu su çözeltisi ile temizlenmelidir. Temizlik yapar- ken cihazın içine su girmemelidir.

DON'T FORGET

Kesme kapasitesi azaldığında, ses yapmaya başladığında veya kesilen parça haznesini boşalttıktan sonra, kesme mekanizması daima yağlanmalıdır (sadece partikül keserken).

Sadece HSM kesme bloğu özel yağı kullanınız:

• Özel yağı kağıt besleme açıklığından kesme millerinin tüm genişliği boyunca püskürtün.
• Kesme mekanizmasını yakl. 10 saniye kağıt koymadan sürekli çalışma modunda çalıştırın.
  ▶ Kağıt tozları ve partiküller çözülür.

8 Atık toplama / Geridönüşüm

Elektrikli ve elektronik hurda cihazlarda çoğu zaman halen işlev ve güvenlik için kullanılmış olan değerli malzemeler ile kısmen de zararlı maddeler bulunur. Doğru olarak atık toplama sistemine

verilmediğinde, bu maddeler insan ve çevre sağlığı için tehlike oluşturabilirler. Hurda cihazlar kesinlikle evsel çöp ile birlikte atılmamalıdır. Güncel olarak geçerli atık toplama talimatlarında dikkat ederek elektrikli ve elektronik hurda cihazları yeniden değerlendirilmeleri için kurulan toplama yerlerine veriniz. Tüm ambalaj malzemelerini çevre sağlığına uygun bir atık toplama sistemine verin.

9 Teknik bilgiler

Kesme tipi	Şerit genişliği Part kül kesimi
Kesim boyu (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5
Güvenlik seviyesi DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2 T-2 / E-2	P-4 / O-3 T-4 / E-3 F-1	P-5 / T-5 E-4 / F-2	P-6 / F-3	P-7 / F-3
Kesme gücü* (Yaprak) DIN A4 70 g/m ^2 80 ^2	40 - 4235 - 37	30 - 3226 - 28	24 - 2621 - 22g/m	16 - 1814 - 15	109	65
Kesme hızı	88 mm/s		80 mm/s		65 mm/s
Ağırlık	48 kg		54 kg
Çalışma genişliği	400 mm
Bağlantı	230 V, 50 Hz		110 V - 120 V, 60 Hz		220 V, 60 Hz
Kapasite maks. yaprak sayısında	590 W
Enerji tüketimi stand-by modunda	< 2 Wh
İşletme modu	Sürekli işletme
İşletmedeki ortam koşulları: Sıcaklıkbağıl nemDeniz seviyesinden yükseklik	-10°C ile +25°C arası maks. % 90, yoğuşmasız maks. 2.000 m
Boyutlar G x D x Y (mm)	618 x 525 x 870
Toplama haznesinin hacmi	130 l
Emisyon ses basıncı seviyesi (boşta çalışırken / yük altında)	56 dB(A) / 59 - 63 dB(A)(Şerit genişliği 5,8 mm)
A- değerlendirmeli ses gücü seviyesi (rö- lantideki LWAd değeri)	72,5 dB

* Uzunlamasına yerleştirilerek bir seferde kesilebilecek maksimum yaprak (DIN A4, 70 g/m² ya da 80 g/m²) adeti. Verilen kapasite değerleri yeni, yağlanmış kesme mekanizması ile ve soğuk motorda hesaplanır. Daha zayıf bir şebeke gerilimi veya belirtilenden başka bir şebeke frekansı ile daha düşük kapasitede çalışılabilir ve çalışma sesleri de yükselebilir. Kağıdn yapısına ve özelliklerine bağlı olarak, yaprak kapasitesi değişebilir.

Evrak imha makinesi geçerli Avrupa Birliği uyumlaştırma talimatlarına uygundur:

• Alçak Gerilim Direktifi 2006/95/AB
• EMU Direktifi 2004/108/AB
• RoHS-Direktifi 2011/65/AB

Bu AB Uygunluk Beyanı üreticiden istenebilir.

HSM®

HSM GmbH + Co. KG

Austraße 1-9
