РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ OCR 510 DAB+ OK

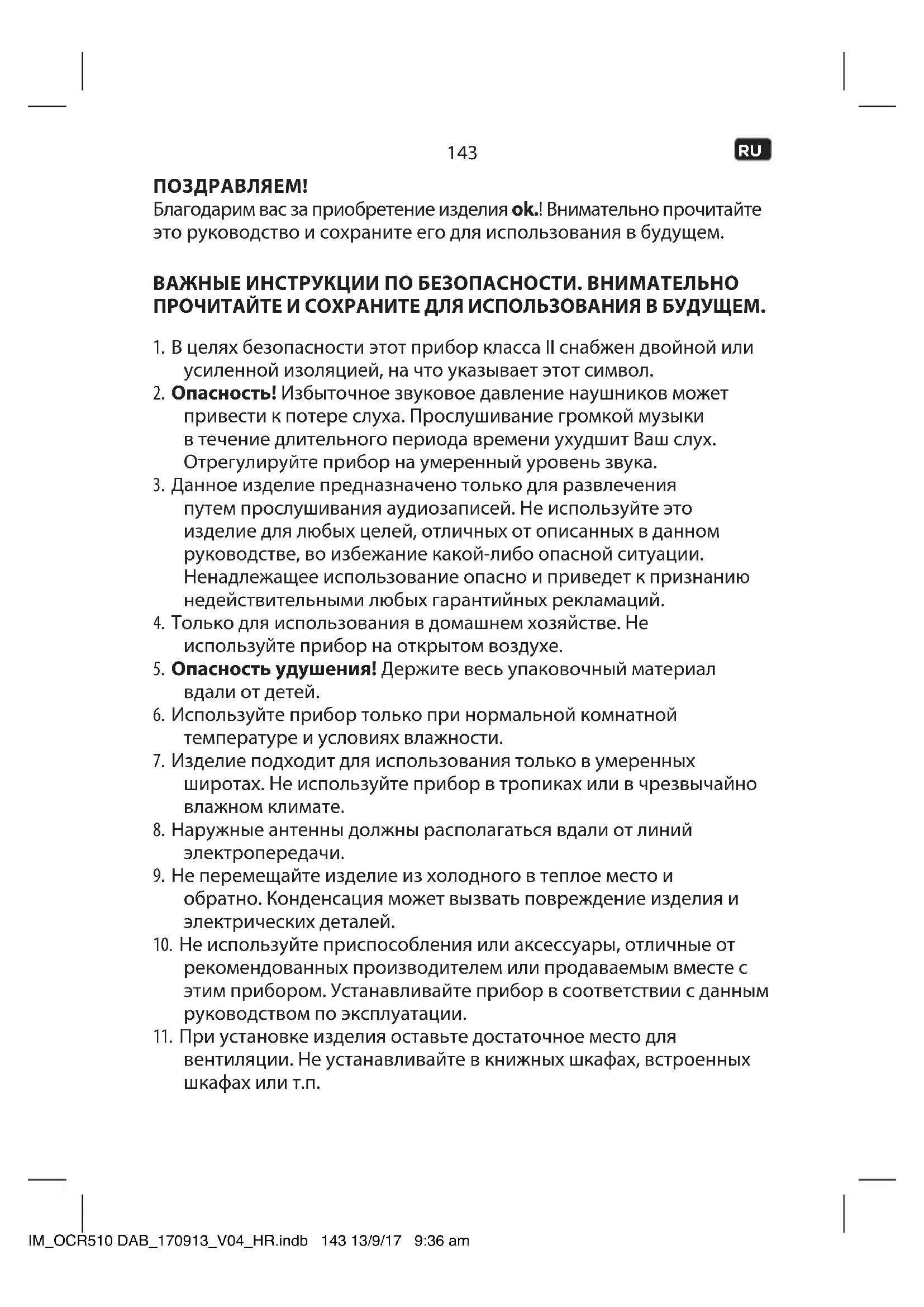

Благодарим вас за приобретение изделия ok.! Внимательно прочитайте это руководство и сохраните его для использования в будущем.

1. В целях безопасности этот прибор класса II снабжен двойной или

усиленной изоляцией, на что указывает этот символ.

2. ! Избыточное звуковое давление наушников может

привести к потере слуха. Прослушивание громкой музыки в течение длительного периода времени ухудшит Ваш слух. Отрегулируйте прибор на умеренный уровень звука.

3. Данное изделие предназначено только для развлечения

путем прослушивания аудиозаписей. Не используйте это изделие для любых целей, отличных от описанных в данном руководстве, во избежание какой-либо опасной ситуации. Ненадлежащее использование опасно и приведет к признанию недействительными любых гарантийных рекламаций.

4. Только для использования в домашнем хозяйстве. Не

используйте прибор на открытом воздухе.

5. ! Держите весь упаковочный материал

6. Используйте прибор только при нормальной комнатной

температуре и условиях влажности.

7. Изделие подходит для использования только в умеренных

широтах. Не используйте прибор в тропиках или в чрезвычайно влажном климате.

8. Наружные антенны должны располагаться вдали от линий

9. Не перемещайте изделие из холодного в теплое место и

обратно. Конденсация может вызвать повреждение изделия и электрических деталей.

10. Не используйте приспособления или аксессуары, отличные от

рекомендованных производителем или продаваемым вместе с этим прибором. Устанавливайте прибор в соответствии с данным руководством по эксплуатации.

11. При установке изделия оставьте достаточное место для

вентиляции. Не устанавливайте в книжных шкафах, встроенных шкафах или т.п. IM_OCR510 DAB_170913_V04_HR.indb 143 13/9/17 9:36 am144

12. Вентиляции не должно препятствовать закрывание

вентиляционных отверстий такими предметами, как газеты, скатерти, занавески и т.д. Не вводите никакие предметы в изделие. Не ставьте на изделие какое-либо электронное оборудование или игрушки. Такие предметы могут упасть с верхней части и привести к повреждению изделия и/или получению травм.

13. Не устанавливайте прибор вблизи каких-либо источников тепла,

например, радиаторов, отопительных регистров, печей или других приборов (включая усилители), производящих тепло.

14. Не переставляйте и не переносите изделие, находящееся под

15. Не прикасайтесь, не толкайте и не трите поверхность изделия

какими-либо острыми или твердыми предметами.

16. Опасность! Чтобы уменьшить риск пожара или удара

электрическим током, не подвергайте изделие воздействию дождя или влаги.

17. Изделие не должно подвергаться воздействию капающей

или разбрызгивающейся жидкости, и на него нельзя ставить предметы, заполненные жидкостью, например, вазы.

18. Необходимо проследить, чтобы предметы или жидкости не

попали в корпус через отверстия.

19. На изделие запрещено ставить открытые источники пламени,

например, зажженные свечи.

20. Для любого обслуживания обращайтесь к авторизованному

агенту по обслуживанию. Не пытайтесь починить изделие самостоятельно. Обслуживание требуется, если изделие было каким-либо образом повреждено, например, при повреждении шнура питания или вилки, пролитии жидкости, падении предметов внутрь изделия, повреждении корпуса, подвергании изделия воздействию дождя или влаги, ненормальной работе или падении изделия.

21. Перед подключением изделия к розетке убедитесь в том, чтобы

напряжение, указанное на изделии, соответствует местной электрической сети.

22. Используйте только поставляемый переходник.

23. Вилка переходника используется в качестве разъединительного

устройства; разъединительное устройство должно быть в рабочем состоянии. Чтобы полностью отсоединить входную мощность, отключите вилку переходника. IM_OCR510 DAB_170913_V04_HR.indb 144 13/9/17 9:36 am145

24. Изделие может не функционировать должным образом или не

реагировать на работу какого-либо устройства управления по причине электростатического разряда. Отключите и отсоедините прибор; снова подключите его через несколько секунд Не допускайте, чтобы на силовой шнур наступили или прищемили, особенно в области вилки, электрической розетки и точки, где он выходит из изделия.

25. Не прищемляйте, не сгибайте и не протягивайте шнур питания

26. Отсоедините вилку переходника в случае возникновения

неполадок во время использования, во время грозы, перед очисткой и если изделие не используется в течение длительного периода времени.

27. Опасность! Перед очисткой отключите изделие и отсоедините

иСПОЛЬЗОВАниЕ ПО нАЗнАЧЕниЮ Данное изделие предназначено для воспроизведения аудиосигнала с помощью DAB-радио, FM-радио или наушников. Любое иное использование может вызывать повреждение изделия или травмы. Это изделие предназначено только для домашнего использования и не подходит для коммерческого применения. Imtron GmbH не несет никакой ответственности за повреждение изделия, ущерб имуществу или травмы вследствие халатного отношения или использования изделия не по назначению, или использования изделия, не отвечающего определенным производителям целям.

A. Регулятор VOLUME/SNOOZE B. Кнопки TUN/CH C. Кнопка SELECT D. Кнопка PRESET E. Дисплей F. Сетевой адаптер G. Проволочная антенна H. Разъем DC-IN

I. Разъем для наушников

J. Кнопка ALARM K. Кнопка MENU/INFO L. Кнопка STANDBY M. Кнопка MODE ПРинАДЛЕжнОСТи 1 x Сетевой адаптер AC/DC 1 x Руководство по эксплуатации ПЕРЕД ПЕРВыМ иСПОЛЬЗОВАниЕМ Аккуратно удалите изделие и принадлежности из оригинальной упаковки. Осмотрите комплект поставки на предмет полноты и наличия повреждений. Если комплект неполный или имеются повреждения, немедленно обратитесь в свое торговое предприятие. IM_OCR510 DAB_170913_V04_HR.indb 146 13/9/17 9:36 am147

Подключите вилку к сетевой розетке.

Для оптимального приема выдвиньте антенну, перейдите к режиму полного выдвижения и отрегулируйте ее.

Чтобы включить прибор, нажмите на кнопку STANDBY (режим

Звук можно регулировать во время воспроизведения с помощью регулятора уровня громкости. IM_OCR510 DAB_170913_V04_HR.indb 147 13/9/17 9:36 am148

Время автоматически задается в режиме DAB. При отсутствии приема сигнала DAB время можно настроить вручную. См. раздел

• Настроить будильник можно только при включенном радио.

• Убедитесь, что часы показывают правильное время. 1 Нажмите кнопку ALARM для выбора следующих опций:

• [Alarm 2 Setup] 2 Нажмите кнопку SELECT для переключения в режим Мастера настройки будильника. 3 [On time] Задайте часы и минуты с помощью кнопки TUN/CH и нажмите кнопку SELECT для подтверждения. 4 Настройте длительность звукового сигнала [Duration] с помощью кнопки TUN/CH, для подтверждения нажмите кнопку SELECT.

• [15] Длительность звукового сигнала 15 минут.

• [30] Длительность звукового сигнала 30 минут.

• [45] Длительность звукового сигнала 45 минут.

• [60] Длительность звукового сигнала 60 минут.

• [90] Длительность звукового сигнала 90 минут.

• [120] Длительность звукового сигнала 120 минут. 5 Выберите звуковой сигнал будильника [Source] с помощью кнопки TUN/CH, для подтверждения нажмите кнопку SELECT.

• [Buzzer]: в качестве звукового сигнала будильника используется зуммер.

• [DAB]: в качестве звукового сигнала будильника используется последняя прослушиваемая станция DAB+.

• [FM]: в качестве звукового сигнала будильника используется последняя прослушиваемая станция FM.

Если выбран вариант [DAB] или [FM], на дисплее отображается [last listened]. Для подтверждения нажмите кнопку SELECT. IM_OCR510 DAB_170913_V04_HR.indb 148 13/9/17 9:36 am149

6 Настройте расписание будильника с помощью кнопки TUN/CH, для подтверждения нажмите кнопку SELECT.

• [Daily]: будильник включается ежедневно.

• [Weekends]: будильник включается только в будние дни с понедельника по пятницу.

• [Weekdays]: будильник включается в субботу и воскресенье.

• [Once][xx-xxxxxx]: (Необходимо указать дату) будильник включается только один раз. Необходимо задать дату. 7 Отображается индикатор громкости. Отрегулируйте громкость с помощью кнопки TUN/CH, для подтверждения нажмите кнопку SELECT. 8 Включите или выключите будильник [Alarm on/ Alarm o] с помощью кнопки TUN/CH, для подтверждения нажмите кнопку SELECT. 9 Настройки будильника сохраняются, на дисплее отображается [Alarm saved] (Будильник сохранен). ВКЛЮЧЕниЕ/ВыКЛЮЧЕниЕ бУДиЛЬниКА 1 Чтобы просмотреть состояние будильника, нажмите кнопку ALARM в режиме ожидания. 2 Нажимая кнопку ALARM (Будильник) выберите один из следующих вариантов:

• Alarm1 (Будильник 1): O (Выкл.) / Alarm2 (Будильник 2): O (Выкл.)

• Alarm1 (Будильник 1): On (Вкл.) / Alarm2 (Будильник 2): On (Вкл.) ПОВТОР СиГнАЛА бУДиЛЬниКА После включения сигнала будильника нажмите кнопку SNOOZE для выбора интервала повторения сигнала:

• [Snooze 5 minutes]: повтор сигнала будильника через 5 минут.

• [Snooze 10 minutes]: повтор сигнала будильника через 10 минут.

• [Snooze 15 minutes]: повтор сигнала будильника через 15 минут.

• [Snooze 30 minutes]: повтор сигнала будильника через 30 минут. ВыКЛЮЧЕниЕ бУДиЛЬниКА После включения сигнала будильника нажмите кнопку STANDBY для выключения будильника. IM_OCR510 DAB_170913_V04_HR.indb 149 13/9/17 9:36 am150

Нажмите MODE для выбора режима DAB. Когда радио включается впервые, оно автоматически выполняет полное сканирование станций цифрового радиовещания DAB/DAB+. После этого список станций будет сохранен, что позволит избежать дальнейшего полного сканирования при следующем включении радио. По завершении сканирования станции сохраняются в алфавитном порядке. Воспроизводиться будет первая доступная станция.

Если в какое-либо время нет приема сигнала DAB, измените положение устройства или отрегулируйте антенну. Для начала нового поиска нажмите Scan (Сканирование). IM_OCR510 DAB_170913_V04_HR.indb 150 13/9/17 9:36 am151

DAB/DAB+ 1 Нажмите на TUN/CH в режиме DAB для переключения между доступными станциями DAB/DAB+. 2 Для подтверждения нажмите кнопку SELECT. DAB Нажмите и удерживайте кнопку MENU/INFO в режиме DAB, пока на дисплее не появится сообщение <Full scan>. Для подтверждения нажмите на кнопку SELECT. Устройство будет сканировать все возможные станции DAB/DAB+ и воспроизведет первую доступную станцию.

Новые станции и службы добавляются к сохраненным станциям DAB/DAB+. Чтобы сделать новые станции DAB/DAB+ и службы доступными на Вашем радио, запустите полное сканирование через равные промежутки времени.

1 Выберите станцию DAB. 2 Во время воспроизведения радио DAB/DAB+, нажмите несколько раз кнопку MENU/INFO (информация), чтобы отобразить следующую информацию (при наличии):

DAB Можно хранить до 10 предварительно настроенных станций DAB/DAB+. 1 Выберите нужную станцию. 2 Нажмите и удерживайте кнопку PRESET пока на дисплее не появится <#: (Empty (Пусто))>. 3 Нажмите кнопку TUN/CH , чтобы задать номер предварительной настройки от 1 до 10. Нажмите кнопку SELECT для подтверждения выбора. 4 Отобразится номер сохраненной настроенной станции. 5 Повторите шаги 1-4 для сохранения других станций DAB/DAB+. DAB 1 Нажмите MODE для выбора режима DAB/DAB+. 2 Нажмите кнопку PRESET, чтобы войти в меню предварительно настроенных станций ”Preset Recall” (Выбор предварительной настройки) <#: имя сохраненной станции>. 3 С помощью кнопки TUN/CH выберите предварительно настроенную станцию и подтвердите выбор нажатием на кнопку SELECT. DAB/DAB+ В режиме DAB-радио нажимайте и удерживайте кнопку MENU/INFO в течение 1-2 секунд, пока на дисплее не отобразится сообщение [Full scan], после чего можно будет просмотреть пункты меню с помощью кнопки TUN/CH .Чтобы подтвердить выбор нажмите на кнопку SELECT.

• <Full scan> Осуществляет поиск всех доступных станций DAB/DAB+.

• <Manual tune> Ручная настройка, например, настройка положения антенны или добавление станций.

• <Prune> Позволяет удалить все ошибочные станции из списка.

• <System> PRUNE DAB- 1 Нажимайте на кнопку TUN/CH , пока не появится сообщение <Prune>, а затем подтвердите с помощью кнопки SELECT. 2 Выберите <Yes> с помощью кнопки TUN/CH , а затем подтвердите выбор с помощью SELECT. IM_OCR510 DAB_170913_V04_HR.indb 152 13/9/17 9:36 am153

1 Для выбора FM-станций нажмите MODE (Режим). 2 Радио проигрывает последнюю выбранную станцию.

1 Выберите FM-станцию.

Поверните TUN/CH , чтобы выбрать частоту через интервалы 0,05 МГц.

Можно хранить до 10 предварительно настроенных FM-станций. 1 Выберите нужную FM-станцию. 2 Нажмите и удерживайте кнопку PRESET пока на дисплее не появится <#: (Empty (Пусто))>. 3 Нажмите кнопку TUN/CH , чтобы задать номер предварительной настройки от 1 до 10. Нажмите кнопку SELECT для подтверждения выбора. 4 Отобразится номер сохраненной настроенной станции.

1 Нажмите кнопку PRESET, чтобы войти в меню предварительно настроенных станций. 2 С помощью кнопки TUN/CH выберите предварительно настроенную станцию и подтвердите выбор нажатием на кнопку SELECT. IM_OCR510 DAB_170913_V04_HR.indb 153 13/9/17 9:36 am154

иСПОЛЬЗОВАниЕ МЕнЮ FM-РАДиО 1 Нажмите и удерживайте кнопку MENU/INFO в режиме FM-радио и выберите опцию меню с помощью кнопки TUN/CH :

• [System] 2 Подтвердите выбор с помощью кнопки SELECT. нАСТРОЙКА СКАниРОВАниЯ 1 Нажмите и удерживайте кнопку MENU/INFO в режиме FM-радио и выберите с помощью TUN/CH <Scan setting>. 2 Нажмите SELECT, чтобы подтвердить выбор. 3 Выберите опцию меню с помощью кнопки TUN/CH и подтвердите выбор нажатием на SELECT.

• <Strong stations only>(Только станции с сильным сигналом)

• Сканирует только станции с сильным сигналом

• <All stations> (Все станции)

• Сканирует все доступные станции нАСТРОЙКА АУДиО Выбор режима моно или стерео. 1 Нажмите и удерживайте кнопку MENU/INFO в режиме FM-радио и выберите с помощью TUN/CH <Audio setting>. 2 Выберите опцию меню с помощью кнопки TUN/CH и подтвердите выбор нажатием на SELECT.

• <Forced mono> (Усиленный монофонический сигнал) Выбирает воспроизведение монофонического сигнала

• <Stereo allowed> (Стерео разрешено) Выбирает воспроизведение стереофонического сигнала IM_OCR510 DAB_170913_V04_HR.indb 154 13/9/17 9:36 am155

Нажмите и удерживайте кнопку MENU/INFO в любом режиме и выберите <System> с помощью кнопки TUN/CH . Подтвердите выбор с помощью кнопки SELECT. Доступны следующие опции меню:

1. Выберите пункт меню с помощью кнопки

TUN/CH , для подтверждения нажмите кнопку SELECT.

2. С помощью кнопки TUN/CH выберите требуемое подменю:

Sleep o 10 minutes 20 minutes 30 minutes 60 minutes 70 minutes 80 minutes 90 minutes

3. Для подтверждения нажмите кнопку SELECT.

Прибор автоматически выключится по истечении заданного

1 Выберите опцию меню <Time> с помощью кнопки TUN/CH и подтвердите выбор нажатием на кнопку SELECT. 2 Используйте кнопку TUN/CH для выбора нужного подменю:

• Set 12/24 hour: (Задать 12/24 формат времени): Выбор 12-ти или 24-хчасового формата

1. < Set Time/Date> (Задать время/дату): задание времени и

2. < Auto update> (Автоматическое обновление): Выбор

обновления или отсутствия обновления DAB.

• Set date format: (Задать формат даты): Выбор формата даты ДД-ММ-ГГГГ или ММ-ДД-ГГГГ IM_OCR510 DAB_170913_V04_HR.indb 155 13/9/17 9:36 am156

1. Выберите пункт меню BACKLIGHT с помощью кнопки

TUN/CH , для подтверждения нажмите кнопку SELECT.

2. С помощью кнопки TUN/CH выберите требуемый уровень

<High> <Medium> <Low> Для подтверждения нажмите кнопку SELECT. : На дисплее выбранный уровень помечается символом “*”.

Нажмите Menu (Меню) и с помощью TUN/CH выберите подменю <Factory reset> (Возврат к заводским настройкам). Нажмите SELECT, чтобы подтвердить выбор.

Нажмите MENU (Меню) для доступа к подменю. Поворачивайте TUN/CH до тех пор, пока не отобразится <SW version> (версия ПО). Чтобы подтвердить выбор, нажмите на кнопку SELECT. Отобразится версия программного обеспечения прибора.

• Перед очисткой прибора выньте переходник из сети.

• ! Не допус к а й те проникновения воды в устройство!

• Очистите корпус с помощью слегка смоченной ткани.

• Не используйте острые, фрикционные или агрессивные чистящие

• Для очистки корпуса не используйте химикаты (например, бензин или спирт). IM_OCR510 DAB_170913_V04_HR.indb 156 13/9/17 9:36 am157

Если в ходе эксплуатации возникнут трудности, пожалуйста, руководствуйтесь следующей таблицей. Если проблему не удастся решить по инструкции в , пожалуйста, обратитесь к своему производителю.

• Нет питания • Проверьте подключе- ние питания Нет звука • Громкость на очень низком

• Плохой прием радиосигнала

• Поставьте изделие в другое место и снова отрегулируйте антенну.

Вход АДАПТЕРА : 100 - 240 V~ / 50/60 Hz Выход : 6 V 0,5 A DAB- Вход : 6 V 0,5 A Потребляемая мощность в режиме работы : 3 W Потребляемая мощность в режиме

: < 1 W Диапазон настройки (Тюнер DAB-радио) : 174 - 240 MHz Диапазон настройки (Тюнер FM-радио) : 87,5 - 108 MHz Шаг настройки (Тюнер FM-радио) : 0,05 MHz Размеры (Ш x В x Г) : 100 x 113 x 100 mm Вес : около 0,9 kg

Не выбрасывайте этот прибор вместе с несортированными бытовыми отходами. Сдайте его в специализированный пункт сбора для утилизации отходов электрического и электронного оборудования (WEEE). Этим вы поможете сохранить ресурсы и защитить окружающую среду. Более подробную информацию вы можете получить у своего дистрибьютора или в местных органах власти. IM_OCR510 DAB_170913_V04_HR.indb 157 13/9/17 9:36 am158
