РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ INEW611D ALPINE

КРАТКОЕ СПРАВОЧНОЕ РУКОВОДСТВО

SKRÓCONA INSTRUKCJA DLA UŻYTKOWNIKA

Contents

WARNING 4

Getting started 6

Key Features....8

Android Auto 9

Apple CarPlay....9

Radio/RDS 10

Использование флэш-накопителя USB 12

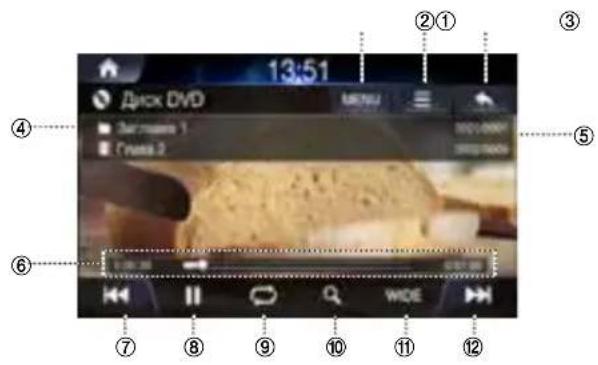

DISC-DVD 13

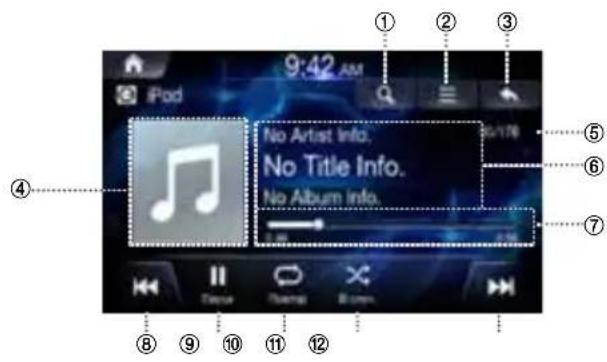

iPod Music.... 14

Bluetooth Audio 15

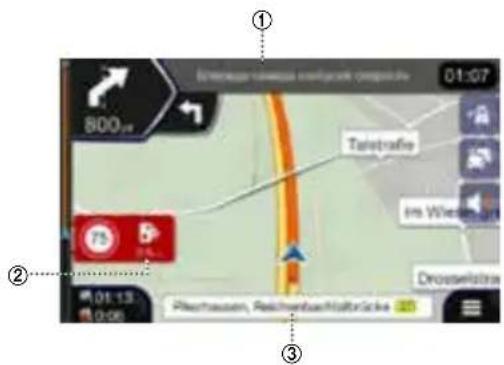

Функции карты.... 17

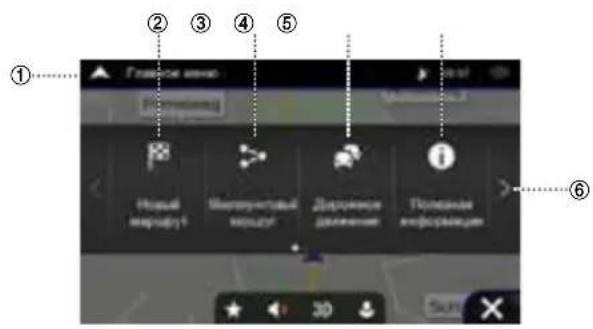

Меню навигации....18

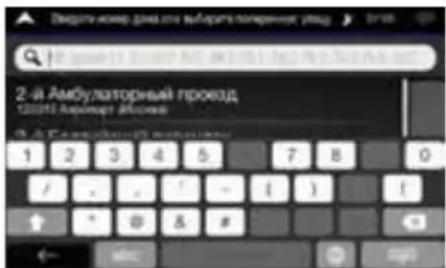

Ввод места назначения.... 19

Технические данные.... 20

ВАЖНО

Запишите серийный номер своего устройства в отведенном для этого поле (ниже) и сохраните его для дальнейшего использования.

СЕРИЙНЫЙ НОМЕР:

СЕРИЙНЫЙ HOMEP ISO: ____

ДАТА УСТАНОВКИ:

УСТАНОВЩИК: ____

МЕСТО ПРИОБРЕТЕНИЯ: ____

Made for

iPod iPhone

Works with

Apple CarPlay

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

androidauto™

Bluetooth®

DOLBY AUDIO™

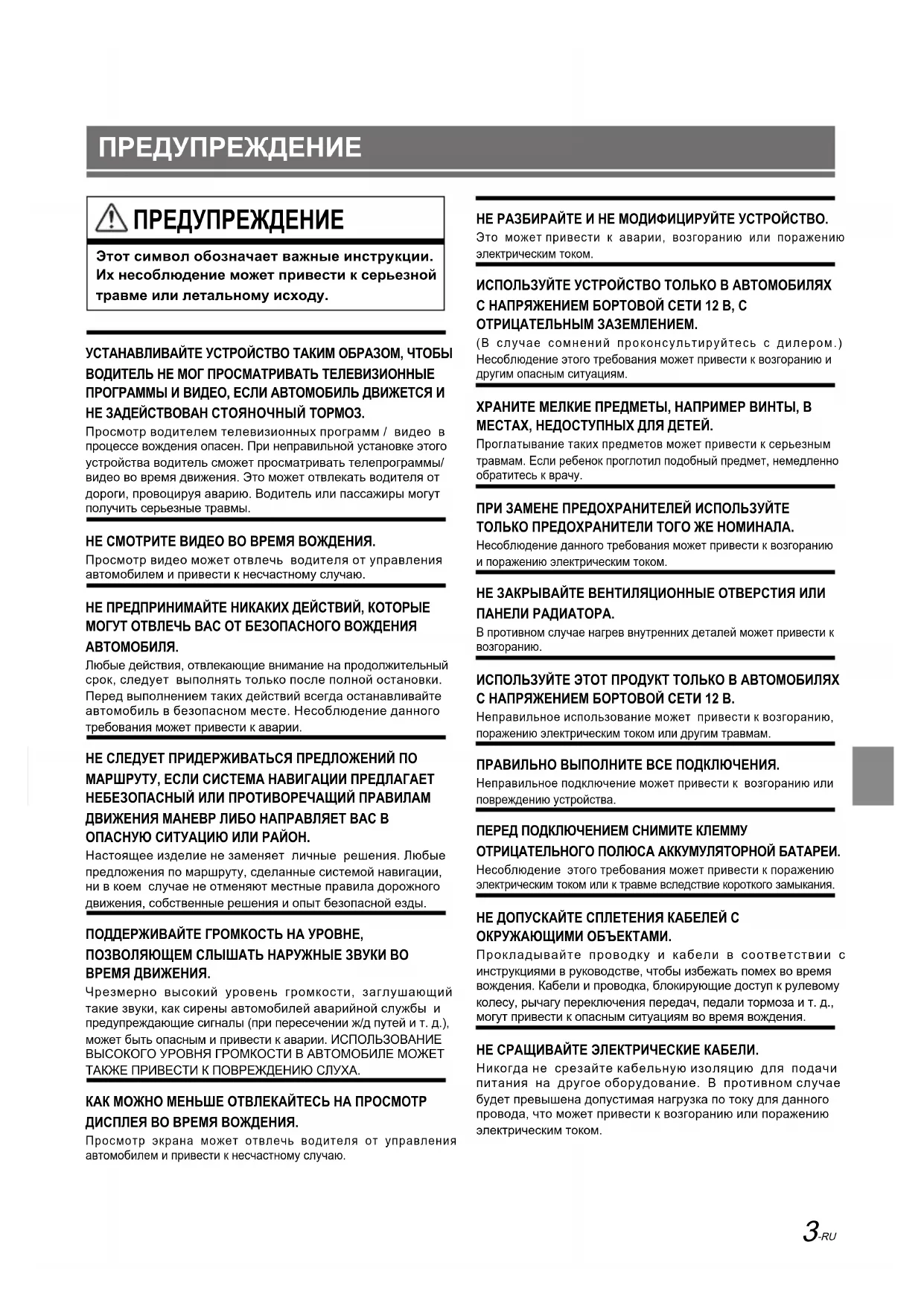

ПРЕДУПРЕЖДЕНИЕ

Этот символ обозначает важные инструкции. Их несоблюдение может привести к серьезной травме или летальному исходу.

УСТАНАВЛИВАЙТЕ УСТРОЙСТВО ТАКИМ ОБРАЗОМ, ЧТОБЫ ВОДИТЕЛЬ НЕ МОГ ПРОСМАТРИВАТЬ ТЕЛЕВИЗИОННЫЕ ПРОГРАММЫ И ВИДЕО, ЕСЛИ АВТОМОБИЛЬ ДВИЖЕТСЯ И НЕ ЗАДЕЙСТВОВАН СТОЯНОЧНЫЙ ТОРМОЗ.

Просмотр водителем телевизионных программ / видео в процессе вождения опасен. При неправильной установке этого устройства водитель сможет просматривать телепрограммы/видео во время движения. Это может отвлекать водителя от дороги, провоцируя аварию. Водитель или пассажиры могут получить серьезные травмы.

НЕ СМОТРИТЕ ВИДЕО ВО ВРЕМЯ ВОЖДЕНИЯ.

Просмотр видео может отвлечь водителя от управления автомобилем и привести к несчастному случаю.

НЕ ПРЕДПРИНИМАЙТЕ НИКАКИХ ДЕЙСТВИЙ, КОТОРЫЕ МОГУТ ОТВЛЕЧЬ ВАС ОТ БЕЗОПАСНОГО ВОЖДЕНИЯ АВТОМОБИЛЯ.

Любые действия, отвлекающие внимание на продолжительный срок, следует выполнять только после полной остановки. Перед выполнением таких действий всегда останавливайте автомобиль в безопасном месте. Несоблюдение данного требования может привести к аварии.

НЕ СЛЕДУЕТ ПРИДЕРЖИВАТЬСЯ ПРЕДЛОЖЕНИЙ ПО МАРШРУТУ, ЕСЛИ СИСТЕМА НАВИГАЦИИ ПРЕДЛАГАЕТ НЕБЕЗОПАСНЫЙ ИЛИ ПРОТИВОРЕЧАЩИЙ ПРАВИЛАМ ДВИЖЕНИЯ МАНЕВР ЛИБО НАПРАВЛЯЕТ ВАС В ОПАСНУЮ СИТУАЦИЮ ИЛИ РАЙОН.

Настоящее изделие не заменяет личные решения. Любые предложения по маршруту, сделанные системой навигации, ни в коем случае не отменяют местные правила дорожного движения, собственные решения и опыт безопасной езды.

ПОДДЕРЖИВАЙТЕ ГРОМКОСТЬ НА УРОВНЕ, ПОЗВОЛЯЮЩЕМ СЛЫШАТЬ НАРУЖНЫЕ ЗВУКИ ВО ВРЕМЯ ДВИЖЕНИЯ.

Чрезмерно высокий уровень громкости, заглушающий такие звуки, как сирены автомобилей аварийной службы и предупреждающие сигналы (при пересечении ж/д путей и т. д.), может быть опасным и привести к аварии. ИСПОЛЬЗОВАНИЕ ВЫСОКОГО УРОВНЯ ГРОМКОСТИ В АВТОМОБИЛЕ МОЖЕТ ТАКЖЕ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ СЛУХА.

КАК МОЖНО МЕНЬШЕ ОТВЛЕКАЙТЕСЬ НА ПРОСМОТР ДИСПЛЕЯ ВО ВРЕМЯ ВОЖДЕНИЯ.

Просмотр экрана может отвлечь водителя от управления автомобилем и привести к несчастному случаю.

НЕ РАЗБИРАЙТЕ И НЕ МОДИФИЦИРУЙТЕ УСТРОЙСТВО.

Это может привести к аварии, возгоранию или поражению электрическим током.

ИСПОЛЬЗУЙТЕ УСТРОЙСТВО ТОЛЬКО В АВТОМОБИЛЯХ С НАПРЯЖЕНИЕМ БОРТОВОЙ СЕТИ 12 В, С ОТРИЦАТЕЛЬНЫМ ЗАЗЕМЛЕНИЕМ.

(В случае сомнений проконсультируйтесь с дилером.) Несоблюдение этого требования может привести к возгоранию и другим опасным ситуациям.

ХРАНИТЕ МЕЛКИЕ ПРЕДМЕТЫ, НАПРИМЕР ВИНТЫ, В МЕСТАХ, НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ.

Проглатывание таких предметов может привести к серьезным травмам. Если ребенок проглотил подобный предмет, немедленно обратитесь к врачу.

ПРИ ЗАМЕНЕ ПРЕДОХРАНИТЕЛЕЙ ИСПОЛЬЗУЙТЕ ТОЛЬКО ПРЕДОХРАНИТЕЛИ ТОГО ЖЕ НОМИНАЛА.

Несоблюдение данного требования может привести к возгоранию и поражению электрическим током.

НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ ИЛИ ПАНЕЛИ РАДИАТОРА.

В противном случае нагрев внутренних деталей может привести к возгоранию.

ИСПОЛЬЗУЙТЕ ЭТОТ ПРОДУКТ ТОЛЬКО В АВТОМОБИЛЯХ С НАПРЯЖЕНИЕМ БОРТОВОЙ СЕТИ 12 В.

Неправильное использование может привести к возгоранию, поражению электрическим током или другим травмам.

ПРАВИЛЬНО ВЫПОЛНИТЕ ВСЕ ПОДКЛЮЧЕНИЯ.

Неправильное подключение может привести к возгоранию или повреждению устройства.

ПЕРЕД ПОДКЛЮЧЕНИЕМ СНИМИТЕ КЛЕММУ ОТРИЦАТЕЛЬНОГО ПОЛЮСА АККУМУЛЯТОРНОЙ БАТАРЕИ.

Несоблюдение этого требования может привести к поражению электрическим током или к травме вследствие короткого замыкания.

НЕ ДОПУСКАЙТЕ СПЛЕТЕНИЯ КАБЕЛЕЙ С ОКРУЖАЮЩИМИ ОБЪЕКТАМИ.

Прокладывайте проводку и кабели в соответствии с инструкциями в руководстве, чтобы избежать помех во время вождения. Кабели и проводка, блокирующие доступ к рулевому колесу, рычагу переключения передач, педали тормоза и т. д., могут привести к опасным ситуациям во время вождения.

НЕ СРАЩИВАЙТЕ ЭЛЕКТРИЧЕСКИЕ КАБЕЛИ.

Никогда не срезайте кабельную изоляцию для подачи питания на другое оборудование. В противном случае будет превышена допустимая нагрузка по току для данного провода, что может привести к возгоранию или поражению электрическим током.

НЕ ПОВРЕДИТЕ ТРУБОПРОВОДЫ И ПРОВОДКУ ПРИ СВЕРЛЕНИИ ОТВЕРСТИЙ.

При сверлении установочных отверстий в корпусе примите меры предосторожности, чтобы избежать контакта, повреждения или закупоривания трубок, топливопроводов, баков или электропроводки. Несоблюдение этого требования может привести к возгоранию.

НЕ ИСПОЛЬЗУЙТЕ БОЛТЫ ИЛИ ГАЙКИ ТОРМОЗНОЙ СИСТЕМЫ ИЛИ СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ ДЛЯ ЗАЗЕМЛЕНИЯ.

Болты и гайки из тормозной системы, системы рулевого управления (либо любой другой системы, связанной с безопасностью) или баков НИКОГДА не следует использовать при установке или заземлении. Использование таких деталей может блокировать управление автомобилем и привести к возгоранию и другим опасным ситуациям.

НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ, ГДЕ ОНО МОЖЕТ МЕШАТЬ РАБОТЕ АВТОМОБИЛЯ, НАПРИМЕР РЯДОМ С РУЛЕВЫМ КОЛЕСОМ ИЛИ РЫЧАГОМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ.

Это может ухудшить обзор или затруднить движение, что может привести к серьезной аварии.

ВНИМАНИЕ

Этот символ обозначает важные инструкции. Их несоблюдение может привести к травме или повреждению имущества.

ПРИ ВОЗНИКНОВЕНИИ НЕИСПРАВНОСТЕЙ НЕМЕДЛЕННО ПРЕКРАТИТЕ ИСПОЛЬЗОВАНИЕ ПРОДУКТА.

В противном случае это может привести к получению травмы или повреждению продукта. Верните продукт своему авторизованному дилеру Alpine или в ближайший сервисный центр Alpine для ремонта.

ПРОКЛАДКА ПРОВОДОВ И УСТАНОВКА ДОЛЖНЫ ВЫПОЛНЯТЬСЯ СПЕЦИАЛИСТАМИ.

Для прокладки проводов и установки данного устройства необходимы специальные технические навыки и опыт. В целях обеспечения безопасности для выполнения данной работы всегда обращайтесь к дилеру, у которого приобретено устройство.

ИСПОЛЬЗУЙТЕ СПЕЦИАЛИЗИРОВАННЫЕ ВСПОМОГАТЕЛЬНЫЕ КОМПОНЕНТЫ И ТЩАТЕЛЬНО ИХ ЗАКРЕПЛЯЙТЕ.

Используйте только специализированные вспомогательные компоненты. Использование компонентов, отличных от рекомендуемых, может вызвать внутренние повреждения устройства или стать причиной его ненадежной установки. В результате компоненты могут расшататься, что может привести к возникновению опасных ситуаций или сбоям в работе устройства.

ПРОКЛАДЫВАЙТЕ ПРОВОДКУ ТАКИМ ОБРАЗОМ, ЧТОБЫ ОНА НЕ ПЕРЕГИБАЛАСЬ И НЕ ЗАЩЕМЛЯЛАСЬ ОСТРЫМИ МЕТАЛЛИЧЕСКИМИ КРАЯМИ.

Прокладывайте кабели и проводку вдали от подвижных частей (например, направляющих сиденья) и острых краев. Это позволит предотвратить защемление и повреждение проводов. Если проводка проходит через металлическое отверстие, используйте резиновое уплотнительное кольцо, чтобы предотвратить повреждение изоляции металлическими краями отверстия.

НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ С ВЫСОКИМ УРОВНЕМ ВЛАЖНОСТИ ИЛИ ЗАПЫЛЕННОСТИ.

Устройство не следует устанавливать в местах, подверженных значительному воздействию влаги или пыли. Проникновение в устройство влаги или пыли может привести к сбоям в его работе.

- Приведенные ниже примеры экранов устройства INE-W611D используются в данном руководстве только в качестве примеров.

Они могут отличаться от экранов на вашем устройстве.

Приступая к работе

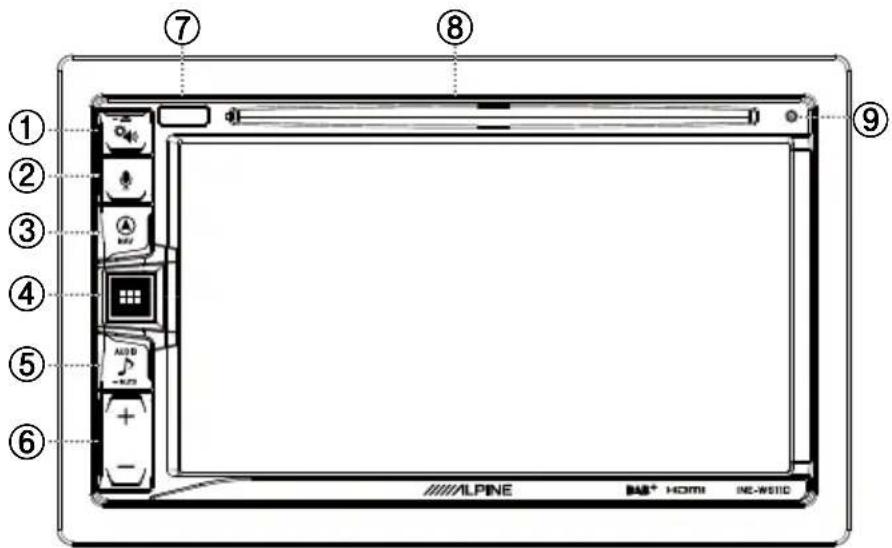

Расположение элементов управления

Вид экрана, приведенного в руководстве пользователя, может отличаться от фактического экрана.

■Для INE-W611D

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ALPINE B48+ HOME NE-WS10C

① Настройки звука или кнопка Выброс

Отображает экран настройки [Тембр/Фейдер/Баланс]. Нажмите и удерживайте эту кнопку, чтобы извлечь диск.

② или кнопка ГОЛОСОВЫЕ ФУНКЦИИ

Нажмите эту кнопку для активации Siri или режима распознавания голосовых команд (в зависимости от подключенного смартфона).

③ ⚠ Кнопка NAV (Навигация)

Открывает карту навигационной системы. Нажмите эту кнопку еще раз, чтобы переключиться на экран меню навигации.

Нажмите и удерживайте эту кнопку не менее 2 секунд для перехода на домашний экран. (Если домашний экран не установлен, система перейдет в раздел настройки домашнего экрана).

Подробная информация о функциях навигационной системы приведена в руководстве пользователя навигационной системы, которое можно найти на CD-ROM. Открывает экран карты подключенного смартфона. Некоторые модели смартфонов не поддерживают эту функцию.

④ Кнопка Все меню или выключения питания

Отображает главный экран (Все меню). Для выключения питания устройства нажмите эту кнопку и удерживайте ее не менее 2 секунд.

⑤ ⌘ Кнопка (AUDIO [аудио]) или -MUTE отключение звука

Отображает экран режима воспроизведения звука/видео. Нажмите и удерживайте эту кнопку для отключения звука.

⑥ Кнопка + / -

Нажмите эту кнопку для регулировки громкости.

⑦ Датчик пульта ДУ

Направьте передатчик пульта дистанционного управления на датчик дистанционного управления, при этом пульт должен находиться на расстоянии не более 2 метров.

⑧ Слот для диска

Загрузка/извлечение диска

⑨ Переключатель СБРОС

Выполняется перезагрузка системы данного устройства.

Включение и выключение питания

Во время движения автомобиля некоторые функции устройства недоступны. Перед выполнением этих операций обязательно остановите автомобиль в безопасном месте и включите стояночный тормоз.

1 Поверните ключ в замке зажигания в положение ACC или ON.

Система включится.

2 Для выключения питания устройства нажмите и удерживайте не менее 2 секунд кнопку (главный экран)/(выкл. питания).

Сброс системы

Обязательно нажмите переключатель СБРОС при первом использовании устройства, после замены автомобильного аккумулятора и т. д.

1 Отключите питание устройства.

2 Нажмите переключатель СБРОС стержнем шариковой ручки или аналогичным остроконечным предметом.

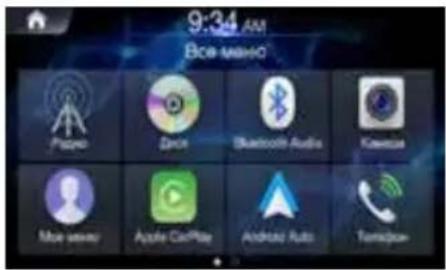

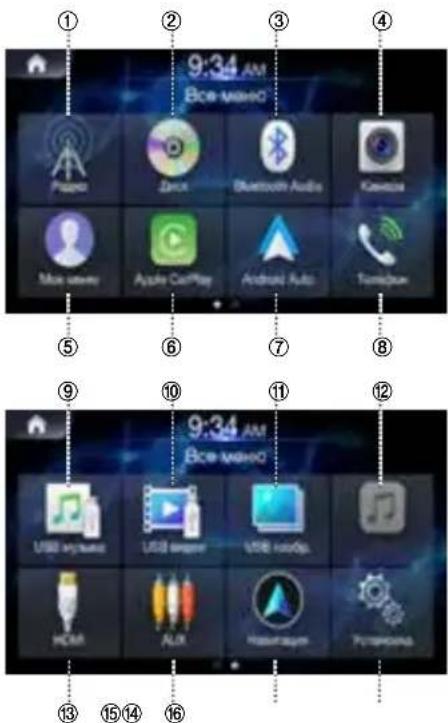

На экране главного меню отображаются все режимы, которые можно выбрать для работы с системой.

Нажмите кнопку главного меню. Отобразится экран главного меню.

9:34 AM BOB MASHO Proyvo Dance Bluetooth Audio Keevesca Moe-ewemo Apple CallPlay Android Auto Tamaipao

■Пример экрана главного меню

⑪ Кнопка USB изображения

⑫ Кнопка iPod

⑬ HDMI

⑭ Кнопка AUX

⑮ Кнопка Навигация

⑯ Кнопка Установка

Основные функции

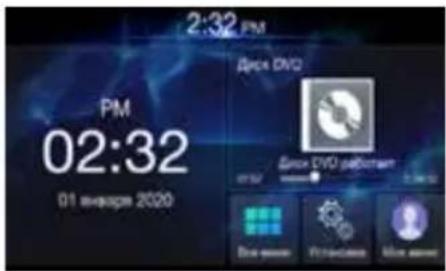

О функции двойного экрана Двойного экрана

Функция Двойного экрана позволяет одновременно отображать экран навигационной системы и экран воспроизведения аудио/видео.

Двойного экрана

2:32 PM PM 02:32 01 января 2020 Доки DVD Доки DVD работам Нач-мимен Установки Мин-амин

Коснитесь экрана виждетов

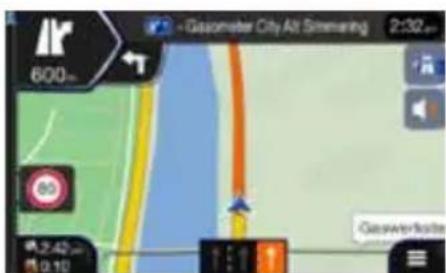

Полноэкранная навигация

Gasometer City Air Tunneling 2:32 600 80 2.42 0.10 Gaswaterfronts

Мое меню

Часто используемые функции, такие как воспроизведение аудио или навигация, можно легко вызвать, добавив их на экран Мое меню. Подробная информация приведена в разделе "Функция Мое меню"

■Пример экрана Мое меню

9:21 AM Изменить Мое меню Начи-смет срепарты, срепарты, тяжим-смет срепарты, срепарты, тяжим-смет срепарты, срепарты, срепарты, срепарты, срепарты, срепарты, срепарты, срепарты, срепарты, срепарты, срепарты, срепарты, срепарты, срепарты, срепарты, срепарты, срепарты, срепары, срепары, срепары, срепары, срепары, срепары, срепары, срепары, срепары, срепары, срепары, срепары, срепары, срепары, срепары, срепары, срепары, спретары

• Для удобства использования можно дополнительно настроить часто используемые и полезные функции.
• Можно указать до 8 функций.
• Одну и ту же функцию нельзя внести в меню дважды.

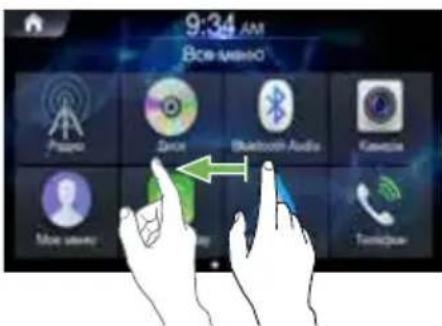

Пролистывание сенсорного экрана

Можно переходить между экранами или страницами с помощью пролистывания экрана, проводя по экрану пальцем вертикально или горизонтально. Подробная информация приведена в разделе "Управление сенсорным экраном".

Проводите пальцем по экрану без нажима.

Android Auto упрощает работу с приложениями на вашем телефоне во время движения.

Вы можете использовать навигацию Google Maps, прослушивать списки воспроизведения или подкасты из ваших любимых приложений, а также использовать множество других возможностей.

Перед использованием этой функции необходимо загрузить приложение Android Auto App из магазина Google Play.

Для использования Android Auto подключите к устройству ваш смартфон с системой Android.

1 Нажмите кнопку главного меню. Отобразится экран главного меню.

2 Коснитесь [Android Auto]. Появится экран Android Auto.

- Подробная информация об Android Auto приведена в разделе Android Auto руководства пользователя (CD-ROM).

Руководство пользователя Apple CarPlay

Apple CarPlay

Apple CarPlay — более удобный и безопасный способ использования вашего iPhone в автомобиле. Apple CarPlay позволяет управлять функциями iPhone, которые нужны вам в поездке, с помощью данного устройства. Вы можете получать подсказки навигационной системы, совершать телефонные звонки, отправлять и получать сообщения, а также слушать музыку, не отвлекаясь при этом от дороги. Просто подключите ваш iPhone к этому устройству и отправляйтесь в путь.

Подробная информация приведена в руководстве пользователя (CD-ROM).

Нажмите 📂 или ГОЛОСОВЫЕ ФУНКЦИИ для активации Siri на iPhone.

С помощью функции Siri вашего iPhone можно совершать телефонные звонки, воспроизводить музыку и т. д.

Вы также можете управлять функциями Apple CarPlay с помощью сенсорного экрана.

Радио/RDS

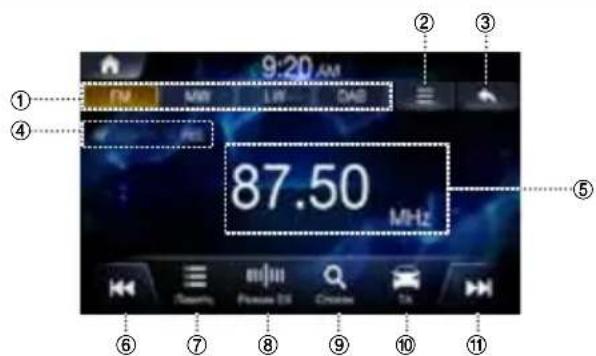

Главный экран FM-радио

① Вкладка радиодиапазона
При выборе нужной вкладки будет активирован выбранный режим радио.
② Меню (альт. частоты/регион./настр. звука)
③ Переход на предыдущий экран
④ Индикатор RDS (AF/EON/TP/TA/REG)
Отображает состояние включения/выключения функций.

⑤ Экран информации

Отображает информацию, такую как частота, название станции, номер предварительной настройки, радиотекст.

⑥ Уменьшение частоты

⑦ Переход на экран предварительных настроек

⑧ Переключение режима настройки

Переключает режим настройки, использующийся для поиска радиостанций (Ручная настройка, Память, Поиск DX).

⑨ Переход на экран списка

⑩ Включение/выключение дорожных сообщений

⑪ Увеличение частоты

- Цифровые данные RDS включают в себя следующее: AF (список альтернативных частот), EON (радиосети с расширенными сервисными возможностями), TP (информация о дорожном движении), TA (дорожные сообщения), REG (региональные сообщения)

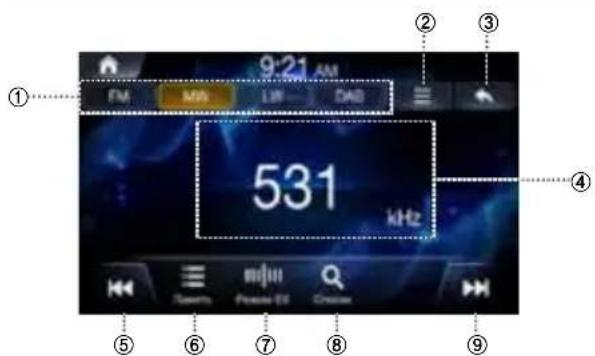

Главный экран радио MW/LW(AM)

① Вкладка радиодиапазона
При выборе нужной вкладки будет активирован выбранный режим радио.
② Меню (Настройки звука)
③ Переход на предыдущий экран
④ Экран информации
Номер предварительной настройки и частота
⑤ Уменьшение частоты
⑥ Переход на экран предварительных настроек
⑦ Переключение режима настройки
Переключает режим настройки, использующийся для поиска радиостанций (Ручная настройка, Память, Поиск DX).
⑧ Переход на экран списка
⑨ Увеличение частоты

DAB/DAB+/DMB Audio

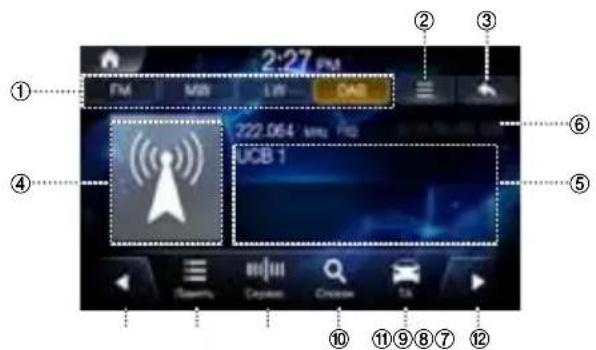

Главный экран DAB

① Вкладка радиодиапазона
При выборе нужной вкладки будет активирован выбранный режим радио.
② Меню (Управление динамическим диапазоном, Антенна цифр. радио, Связанный контент, Настройки звука)
③ Переход на предыдущий экран
④ Слайд-шоу

Отображает информацию о программе, фотографии исполнителя и рекламные сообщения, синхронизированные с принимаемым в текущий момент сервисом.

⑤ Экран информации

Отображает информацию, такую как частота, название станции, номер предварительной настройки, радиотекст.

⑥ Индикатор DAB (SL, TA, FM, DRC, DAB)

Отображает состояние включения/выключения функций.

⑦ Уменьшение частоты
⑧ Переход на экран предварительных настроек
⑨ Переключение режима настройки

Переключает режим настройки, использующийся для поиска радиостанций (сервис, предварительные настройки).

⑩ Переход на экран списка

⑪ Вкл/выкл режим приема информации о дорожном движении
⑫ Увеличение частоты

Выбор станции DAB

■Выбор станции из предварительных настроек

1 Коснитесь Память

8-9 ПИМЯТЬ 1 USB 1 2 Наказа с Platform- 3 Наказа с Platform- 4 Наказа с Platform- 5 Наказа с Platform- 6 Наказа с Platform- 7 Наказа с Platform- 8 Наказа с Platform- 9 Наказа с Platform- Наказа с Platform- Наказа с Platform- 2:30 PM

2 Выберите нужную станцию.

■Выбор станции из списка предварительных настроек

1 Коснитесь Список

2:31 PM +4 DAB спирок UCB 1

2 Из списка предварительных настроек выберите нужную станцию.

Нажмите Обновить для обновления списка.

Использование флэш-накопителя USB

С помощью встроенного в систему проигрывателя можно воспроизводить музыкальные файлы (MP3/WMA/AAC/FLAC/OGG/APE/MP2) и видеофайлы (AVI/MKV/MP4/ASF/WMV/MPG/3GP/MOV/FLV), хранящиеся на флэш-накопителе USB.

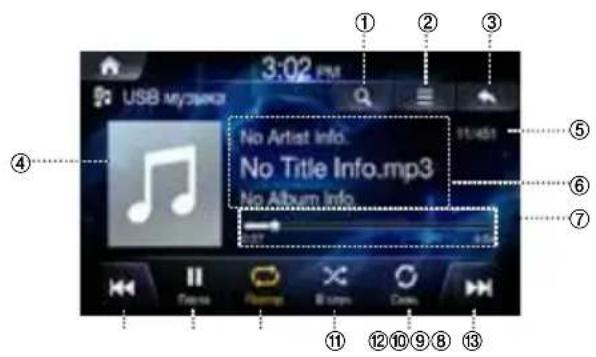

Пример основного экрана функции USB Music

3:02 PM USB MYC3 No Artist Info. No Title Info.mp3 No Album Info.

① Переход на экран списка
② Меню (обложка альбома, добавить в список воспроизведения, настройки звука)
③ Переход на предыдущий экран
④ Обложка альбома
⑤ № текущей композиции / общее кол-во композиций
⑥ Экран информации
⑦ Время воспроизведения и индикатор воспроизведения
⑧ Предыдущий файл
⑨ Воспроизведение/Пауза
⑩ Повтор
⑪ Случайное воспроизведение
⑫ Сканирование
⑬ Следующий файл

Воспроизведение музыкальных файлов USB

1 Нажмите кнопку главного меню → нажмите [USB музыка]. Либо коснитесь [Все меню] → [USB музыка] на домашнем экране.
2 Коснитесь или, чтобы выбрать требуемый файл.

Если время воспроизведения превышает 3 секунды, при нажатии|◀◀ текущий файл будет воспроизводиться с начала.

3 Коснитесь ▶ для воспроизведения музыки с USB.

Коснитесь || для приостановки воспроизведения музыки с USB.

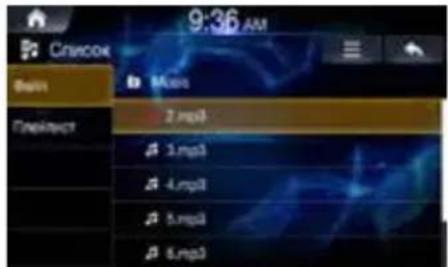

Поиск музыкальных файлов USB

Можно выполнить поиск музыкального файла на экране списка.

1 Коснитесь для отображения экрана списка музыки USB.

9:36 AM Список Begin Плектист 2.mp3 1.mp3 4.mp3 5.mp3 6.mp3

2 Выполните поиск необходимой категории и файла.

Можно выполнять поиск по имени файла, списку воспроизведения, исполнителю, композиции или альбому.

3 Коснитесь названия нужного файла, чтобы начать воспроизведение.

- На экране списка можно добавить текущую композицию в список воспроизведения. Для этого коснитесь → [Добавить в плейлист].

DISC-DVD

Главный экран DVD-диска

13:51 ① ②① ③ ④ ⑤ ⑥ WIDE ⑦ ⑧ ⑨ ⑩ ⑪ ⑫

① Переход на экран списка
② Меню
③ Переход на предыдущий экран
④ Информация о главе и названии
⑤ Индекс главы и названия
⑥ Время воспроизведения и индикатор воспроизведения
⑦ Предыдущая глава
⑧ Воспроизведение/Пауза
⑨ Повтор
⑩ Главное меню
⑪ 16:9/4:3 LB/4:4 PS
⑫ Следующая глава

Воспроизведение DVD

1 Нажмите кнопку главного меню → коснитесь [Диск видео]. Либо коснитесь [Все меню] → [Диск] на домашнем экране.
2 Коснитесь или, чтобы выбрать требуемую главу.
3 Коснитесь ▶ для воспроизведения DVD. Коснитесь ▶ для приостановки воспроизведения DVD.

Просмотр в полноэкранном режиме

Для просмотра DVD в полноэкранном режиме коснитесь экрана в области за пределами меню.

Для отображения меню коснитесь экрана.

- Если в течение 10 секунд не происходит каких-либо действий, меню будет автоматически скрыто.

Поиск названий/глав

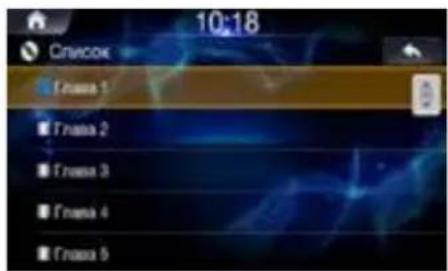

1 Коснитесь Список

10:18 Список Тroma 1 Тroma 2 Тroma 3 Тroma 4 Тroma 5

2 Выполните поиск необходимого названия и главы.
3 Коснитесь необходимого названия и главы, чтобы начать воспроизведение.

Поиск из главного меню

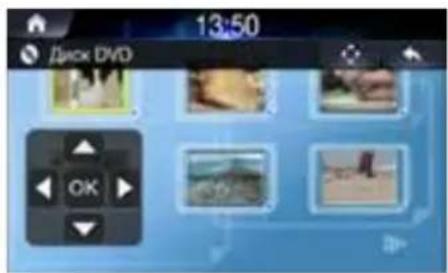

1 Коснитесь для отображения экрана главного меню.

13:50 Диск DVD

2 Коснитесь
3 Выполните поиск необходимой главы и названия.

Коснитесь стрелок вверх/вниз/влево/вправо на пульте ДУ для выбора требуемого меню, после чего коснитесь Enter.

- Функции главного меню и меню DVD можно использовать только с DVD-дисками, поддерживающими эти функции.

iPod Music

В зависимости от типа iPod/iPhone может потребоваться кабель Lightning — USB (KCU-471i), который приобретается отдельно.

Главный экран музыки iPod

9:42 AM ① ② ③ iPod No Artist Info. No Title Info. No Album Info. ④ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫

① Переход на экран списка
② Меню
③ Переход на предыдущий экран
④ Обложка альбома
⑤ № текущей композиции / общее кол-во композиций
⑥ Экран информации
⑦ Время воспроизведения и индикатор воспроизведения
⑧ Предыдущий файл
⑨ Воспроизведение/Пауза
⑩ Повтор
⑪ Случайное воспроизведение
⑫ Следующий файл

Воспроизведение музыки iPod

1 Нажмите кнопку главного меню → и коснитесь [iPod музыка]. Либо коснитесь [Все меню] → [iPod музыка] на домашнем экране.
2 Коснитесь или , чтобы выбрать требуемый файл. Если время воспроизведения превышает 3 секунды, при нажатии текущий файл будет воспроизводиться с начала.
3 Коснитесь ▶для воспроизведения музыки с iPod. Коснитесь ▶для приостановки воспроизведения музыки с iPod.

Эта функция может работать по-разному в зависимости от характеристик iPod.

Поиск музыкальных файлов iPod

Можно выполнить поиск музыкального файла на экране списка.

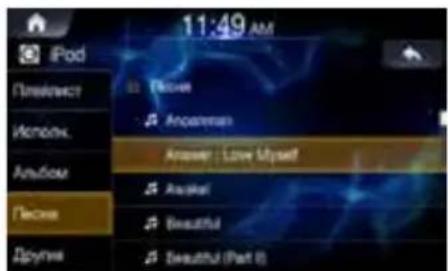

1 Коснитесь 📄 на отображения экрана списка музыки iPod.

11:49 AM iPod Плестоист Исполк. Альбак Плесто Другие Расове Анpass Анpass: Love Myself Анpass! Бreatful Бreatful (Part 0)

2 Выполните поиск необходимой категории и файла. Можно выполнять поиск по списку воспроизведения, исполнителю, композиции и другим параметрам.
3 Коснитесь названия нужного файла, чтобы начать воспроизведение.

Bluetooth Audio

Музыку, хранящуюся в мобильном телефоне, портативном проигрывателе и т. д., можно прослушивать в автомобиле с помощью потокового воспроизведения Bluetooth.

• Воспроизведение аудио с использованием Bluetooth возможно только при подключении телефона или аудиоустройства с поддержкой Bluetooth. Для воспроизведения аудио с использованием Bluetooth подключите телефон с поддержкой Bluetooth к аудиосистеме автомобиля. Дополнительная информация о подключении с использованием Bluetooth приведена в руководстве пользователя (раздел сопряжения и соединения устройства и телефона Bluetooth).
• Эта функция может работать по-разному в зависимости от характеристик устройства Bluetooth.

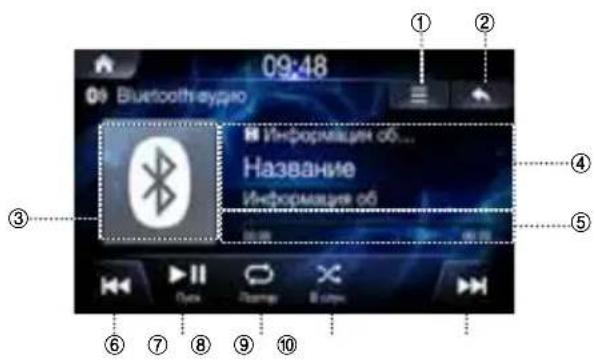

Главный экран Bluetooth Audio

09:48 Bluetooth audio Информация об... Название Информация об ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

① Меню
② Переход на предыдущий экран
③ Значок Bluetooth
④ Экран информации
⑤ Время воспроизведения и индикатор воспроизведения
⑥ Предыдущий файл
⑦ Воспроизведение/Пауза
⑧ Повтор
⑨ Случайное воспроизведение
⑩ Следующий файл

Воспроизведение Bluetooth Audio

1 Нажмите кнопку главного меню → коснитесь [Bluetooth аудио], либо коснитесь [Все меню] → [Bluetooth аудио] на главном экране.
2 Коснитесь или, чтобы выбрать требуемый файл.

Если время воспроизведения превышает 3 секунды, при нажатии | текущий файл будет воспроизводиться с начала.

3 Коснитесь ▶ для воспроизведения Bluetooth аудио.

Коснитесь ▶II для приостановки воспроизведения.

• Некоторые устройства могут не поддерживать отображение названия/исполнителя композиции. Если устройство не поддерживает эту функцию, будет отображаться только символ.
• Функция воспроизведения/паузы может работать по-разному в зависимости от характеристик устройства.

Настройки подключения

Чтобы настроить подключение, коснитесь Меню [Настройка подключений].

09:20 Подключение Bluetooth Фрунзе Радия Подключение Для. имень Уданные устройства Куденты виля

Когда сопряжение с устройством уже выполнено

■Подключение устройства Bluetooth

1. Коснитесь → [Настройка подключений].
2. Коснитесь имени устройства, которое необходимо подключить.

Отключение устройства Bluetooth

1. Коснитесь → [Настройка подключений].
2. Коснитесь имени устройства, которое необходимо отключить.

■Изменение устройства Bluetooth

Если в системе зарегистрировано несколько устройств Bluetooth, можно выбирать устройства для подключения. Если требуется подключить новое устройство, сначала следует отключить устройство Bluetooth, подключенное в данный момент.

1. Коснитесь → [Настройка подключений].
2. Отключите подключенное устройство.
3. Коснитесь имени устройства, для которого необходимо выполнить сопряжение.

Быстрый переход вперед или назад

Использованиеили.

1 Во время воспроизведения коснитесь и удерживайте |◀◀ или ▶▶

Коснитесь и удерживайте кнопку дольше 1 секунды для выполнения перемотки вперед/назад с четырехкратной скоростью. Продолжайте удерживать кнопку для включения двадцатикратной скорости перемотки.

2 Отпустите или для воспроизведения трека с нормальной скоростью.

Повтор

1 Коснитесь 📞 Режим будет изменяться при каждом касании кнопки.

Выберите требуемый режим.

• One File : повторное воспроизведение текущего файла.
• On : повтор всех файлов Bluetooth аудио.
• Off : выключение режима повтора.

Случайное воспроизведение

1 Коснитесь Режим будет изме

Выберите требуемый режим.

• On : воспроизведение файлов в текущей папке в случайном порядке.
• Off : выключение режима случайного воспроизведения.

Настройки звука

Коснитесь → [Настройки звука]

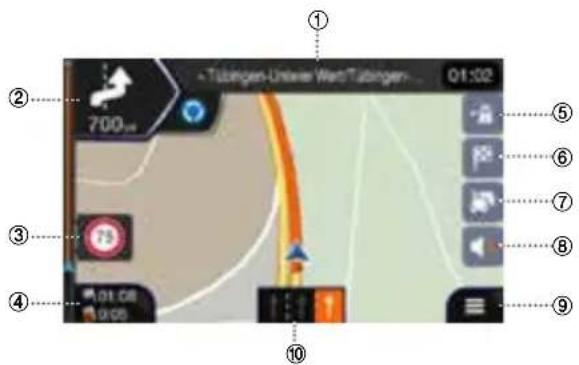

Функция карты

Ниже представлен краткий обзор кнопок и значков карты. Более подробную информацию об этом экране см. в руководстве пользователя.

Tübingen-Unleiwe Web/Tübingen... 01:02 700 µm ① ② ③ ④ 01.08 01.08 ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

① Название следующей улицы
② Обзор следующего поворота
③ Ограничение скорости
④ Поля данных
⑤ Дорожные сервисы
⑥ Меню места назначения
⑦ Дорожное движение
⑧ Настройки звука
⑨ Доступ в главное меню
⑩ Информация о полосе

① Предупреждение о камере контроля скорости
② Обозначение камеры контроля скорости
③ Название улицы

Меню навигации

Для доступа к меню навигации коснитесь значка в правом нижнем углу экрана карты.

① ② ③ ④ ⑤ Новый напускальный напускальный Дирухенея девремен Полковая информация ⑥

① Доступ к карте

Нажмите стрелку

② Новый маршрут

Выберите место назначения, введя адрес или координаты, либо выберите место, сохраненное место назначения или сохраненный маршрут.

Также можно просмотреть недавние места назначения в разделе истории поездок.

③ Маршрут с несколькими точками

Составьте маршрут с использованием одной или нескольких промежуточных точек.

Также можно спланировать маршрут независимо от ваших текущих GPS-координат, установив новую стартовую точку.

④ Дорожное движение

Доступ к информации о дорожном движении

⑤ Полезная информация

Доступ к дополнительным опциям и проверка данных, связанных с навигацией.

⑥ Следующее меню

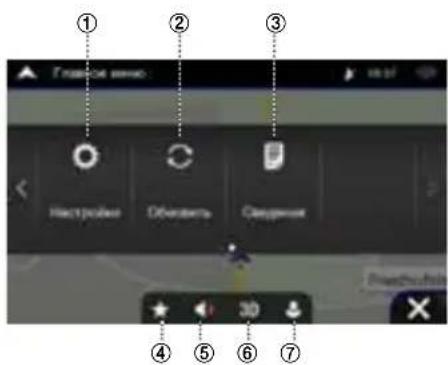

① ② ③ Настровке Обсявить Свердник ④ ⑤ ⑥ ⑦

① Настройки

Настройка навигационной системы

② Обновление

Включение обновлений карт для пользователей

③ Сведения

Информация о версии, содержание, юридическая информация, авторы и т. д.

④ Избранное

Сохраненные избранные места назначения

⑤ Громкость

Изменение громкости для параметров Только оповещения/Звук выключен/Звук включен

⑥ Вид

Изменение вида карты 2D/2Dсевер вверху/3D

⑦ Профили пользователей

Здесь можно добавить и настроить новые профили пользователей

Ввод места назначения

В следующих примерах показано, как выполнить поиск места назначения с использованием [Город/индекс] в разделе [Адрес]. - Можно сузить диапазон поиска, начав со [страны/штата].

1 Коснитесь [Новый маршрут] в меню навигации.

2 Коснитесь [Адрес].

Новый захрует до... Покск по всем категория Адрес Объекты Сохранем Исперки #1 1-й Амбулаторный проезд 1-69 Маказ

3 Коснитесь [Город/индекс].

4 Введите название города или почтовый индекс.

Коснитесь для отображения списка возможных вариантов.

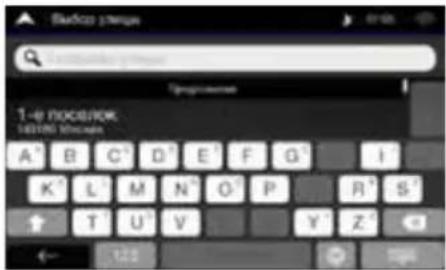

5 Введите название улицы.

Коснитесь для отображения списка возможных вариантов.

6 Введите номер дома или название пересекающей улицы.

2-й Амбулаторный проезд 10.01.Архимет Амбул 1 2 3 4 5 7 8 0 / - - ! - ( ) ! ↑ * 0 & #

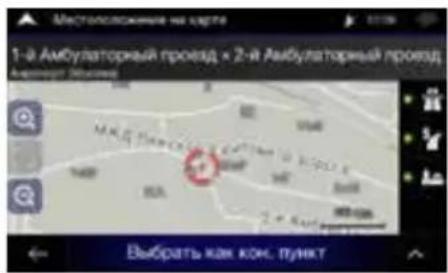

7 Выберите место назначения.

1-й Амбулаторный проезд » 2-й Амбулаторный проезд Каранал Мукина Выбрать как кон. пункт

Подтвердите место назначения либо нажмите для получения более подробной информации.

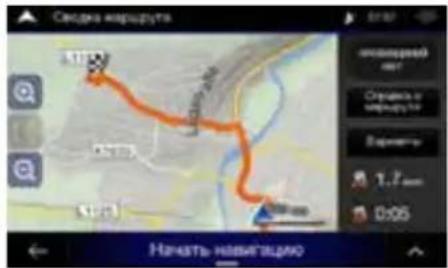

8 Обзор маршрута.

Свадка наурута Начать навигацю

Выполняется расчет маршрута, после чего появляется карта, на которой отображается маршрут целиком. Здесь можно посмотреть информацию о маршруте и альтернативные маршруты.

9 Коснитесь для изменения параметров маршрута, либо коснитесь [Начать навигацию], чтобы начать поездку.

Технические характеристики

МОНИТОР

Размер экрана 6,5 дюйма (INE-W611D)

Тип ЖК-дисплея Прозрачный TN LCD

Принцип действия Активная матрица TFT

Количество элементов изображения 1 152 000 пикселей

(800 × 480 × 3 (RGB))

Количество эффективных

элементов изображения

99% или более

Система подсветки LED

FM-TIOHEP

Диапазон настройки 87,5 – 108,0 МГц

Пороговая чувствительность моно 9,3 дБ (0,8 мкВ/75 Ом)

Пороговая чувствительность 50 дБ 13,5 дБ (1,3 мкВ/75 Ом)

Избирательность по

соседнему каналу 80 дБ

Отношение сигнал/шум 65 дБ

Переходное затухание между

стереоканалами 35 дБ

AM-TIOHEP

Диапазон настройки 531–1602 кГц

Пороговая чувствительность 25,1 мкВ/28 дБф

MW-TIOHEP

Диапазон настройки 531–1602 кГц

Пороговая чувствительность 25,1 мкВ/28 дБф

LW-TIOHEP

Диапазон настройки 153–281 кГц

Чувствительность (стандарт МЭК) 31,6 мкВ/30 дБф

DAB

Диапазон настройки BAND III 174,928–239,2 МГц

Диапазон настройки L-BAND 1452,96–1490,624 МГц

Пороговая чувствительность -101 дБм

Отношение сигнал/шум 85 дБ

USB-PA3ЪЕМ

Требования к USB USB 2.0

Максимальная потребляемая

мощность 1500 мА (поддержка СДР)

Класс USB USB (класс массовой памяти)

Файловая система FAT16/32

Формат декодирования MP3/WMA/AAC/FLAC/OGG/APE/MP2

Количество каналов 2-канальный звук (стерео)

Частотная характеристика*1 5–20 000 Гц (±1 дБ)

Суммарный коэффициент

гармонических искажений 0,016% (при 1 кГц)

Динамический диапазон 95 дБ (при 1 кГц)

Отношение сигнал/шум 85 дБ

Разнесение каналов 75 дБ (при 1 кГц)

*1 Частотная характеристика может отличаться в зависимости от программного обеспечения устройства кодирования / скорости передачи (битрейта).

HDMI

Формат ввода 480p/720p

GPS

Частота приема GPS-сигнала 1575,42 ±1 МГц

Чувствительность приема GPS -130 дБ макс.

сигнала

Bluetooth

Спецификация Bluetooth Bluetooth v4.0

Частотный диапазон 2402–2480 МГц

Выходная мощность -6 \~ +4 дБм (средн.) (класс мощности 2)

Профиль HFP (Hands-Free Profile)

Питание 14,4 В постоянного тока

(допускается 11–16 В)

Рабочая температура от -20 °C до + 60 °C

(от -4°F до +140°F)

Максимальная выходная мощность 50 Вт × 4

- Выходная мощность измерена при нагрузке 4 Ом и ≤ 1% THD+N

- Отношение сигнал/шум: 80 дБа (при мощности 1 Вт и нагрузке 4 Ом)

Уровень выходного аудиосигнала

Предварительный выход

(фронт, тыл): 4 В/10 кОм (макс.)

Предварительный выход

(сабвуфер): 4 В/10 кОм (макс.)

Масса (только устройство) 2,05 кг

РАЗМЕР КОРПУСА

Ширина 178 мм

Высота 100 мм

Глубина 142 мм

РАЗМЕР ГОЛОВНОЙ ЧАСТИ

Ширина 178 мм

Высота 100 мм

Глубина 21,3 мм

- Из-за непрерывного совершенствования продукта его технические характеристики и конструкция могут изменяться без предварительного уведомления.

- Панель LCD изготовлена по сверхточной технологии. Количество эффективных пикселей превышает 99,99%. Это означает, что существует вероятность 0,01% наличия пикселей, которые всегда включены или всегда выключены.

Авторские права и торговые марки

• Apple, iPhone, iPod, и iPod touch являются товарными знаками корпорации Apple Inc., зарегистрированными в США и других странах. Apple CarPlay является товарным знаком корпорации Apple Inc.
• Использование логотипа Apple CarPlay означает, что пользовательский интерфейс автомобиля соответствует стандартам производительности Apple. Компания Apple не несет ответственности за работу данного автомобиля или его соответствие требованиям стандартов безопасности и правовых норм. Необходимо иметь в виду, что использование данного продукта с iPhone или с iPod может повлиять на работу беспроводной связи.
• Маркировка "Made for iPod" (Сделано для iPod) и "Made for iPhone" (Сделано для iPhone) означает, что электронное устройство разработано для подключения специально к iPod и iPhone, соответственно, и было сертифицировано производителем как соответствующее требованиям стандартов функционирования компании Apple. Компания Apple не несет ответственности за работу данного устройства или его соответствие требованиям стандартов безопасности и правовых норм. Необходимо иметь в виду, что использование данного аксессуара с iPod или iPhone может повлиять на работу беспроводной связи.
• Google, Android, Android Auto, Google Play и другие знаки являются товарными знаками компании Google Inc.

• Изготовлено по лицензии компании Dolby Laboratories. Dolby и двойной символ D являются товарными знаками Dolby Laboratories.

• Торговая текстовая марка Bluetooth® и логотипы BLUETOOTH являются зарегистрированной торговой маркой и принадлежат компании Bluetooth SIG, Inc., и любое использование данных торговых марок компанией Alpine Electronics, Inc. осуществляется в соответствии с полученной лицензией.

• Термины HDMI и HDMI High-Definition Multimedia Interface и логотип HDMI являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing, LLC в США и других странах.
• ©2006-2018 TomTom. Все права защищены. Данный материал является интеллектуальной собственностью, охраняемой законами о защите авторских прав, защите доступа к базам данных и защите других прав на интеллектуальную собственность, принадлежащую компании TomTom или ее поставщикам. Использование данного материала регламентируется положениями лицензионного соглашения. Любое несанкционированное копирование или разглашение данного материала влечет за собой ответственность в рамках уголовного и гражданского законодательства.
  • DVD является торговой маркой DVD Format/Logo Licensing Corporation.

О правилах в отношении электромагнитного излучения Bluetooth

C E

Декларация соответствия

Spis treści

OSTRZEŻENIE 4

Wprowadzenie....6
