Технические характеристики	ЖК-проектор, разрешение WXGA (1280 x 800), яркость 4000 люмен, контрастность 3000:1.
Подключение	Порты HDMI, VGA, USB, аудио и LAN-сеть.
Рекомендуемое использование	Идеально подходит для корпоративных презентаций, образования и домашнего развлечения.
Обслуживание	Регулярная очистка фильтров, замена лампы каждые 3000-5000 часов использования.
Безопасность	Защита от перегрева, использование сетевого кабеля, соответствующего стандартам безопасности.
Общая информация	Вес 2,8 кг, компактные размеры для удобной транспортировки, гарантия 3 года.

Часто задаваемые вопросы - VPLFE40 SONY

Почему мой проектор SONY VPLFE40 не включается?

Проверьте, что проектор правильно подключен к источнику питания. Также убедитесь, что выключатель питания находится в положении "ON" и что сетевой кабель не поврежден.

Изображение на экране размытое, что делать?

Проверьте фокусировку, используя колесо фокусировки на проекторе. Также убедитесь, что проектор расположен на правильном расстоянии от экрана и что линза чистая.

Как подключить мой компьютер к проектору?

Используйте кабель HDMI или VGA для подключения компьютера к проектору. Выберите соответствующий вход на проекторе с помощью пульта дистанционного управления или кнопок управления.

Звук не работает, что проверить?

Убедитесь, что громкость проектора установлена правильно и звук включен на источнике сигнала. Также проверьте, правильно ли подключен аудиокабель, если вы используете внешнюю аудиосистему.

Как очистить линзу проектора?

Используйте мягкую сухую ткань, чтобы аккуратно протереть линзу. Избегайте использования химических средств или абразивных чистящих средств, которые могут повредить линзу.

Мой проектор перегревается, что делать?

Убедитесь, что вентиляционные отверстия не заблокированы и проектор находится в хорошо проветриваемом месте. Если проблема сохраняется, проверьте воздушный фильтр и при необходимости очистите его.

Как сбросить настройки моего проектора SONY VPLFE40?

Перейдите в меню настроек, выберите "Сброс" и следуйте инструкциям на экране, чтобы вернуть проектор к заводским настройкам.

Проектор показывает сообщение об ошибке, что делать?

Обратитесь к руководству пользователя, чтобы определить код ошибки. Следуйте рекомендациям руководства для решения конкретной проблемы.

Как заменить лампу проектора?

Выключите проектор и отключите его от сети. Снимите крышку лампы, открутите использованную лампу и замените ее на новую. Закройте крышку и подключите проектор обратно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VPLFE40 SONY

Manuel d'installation pour les revendeurs pages 3, 14 à 18 et 42 à 70

Le manuel d'installation pour les revendeurs explique comment installer le projecteur. Par exemple, il explique la procédure de remplacement de l'objet, les dimensions d'installation lorsque vous employez l'objet en option et comment suspendre le projecteur au plafond.

Avertissement: Ce manuel d'installation est destiné aux revendeurs.

Remplacement de l'objectif.... 16

Schéma d'installation 42

Installation au sol 42

Installation au plafond 49

Fixation du support de suspension de projecteur PSS-610 56

Installation au sol en double empilage 59

Dimensions 67

Indices

Précautions 19

15.2.3.4.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1

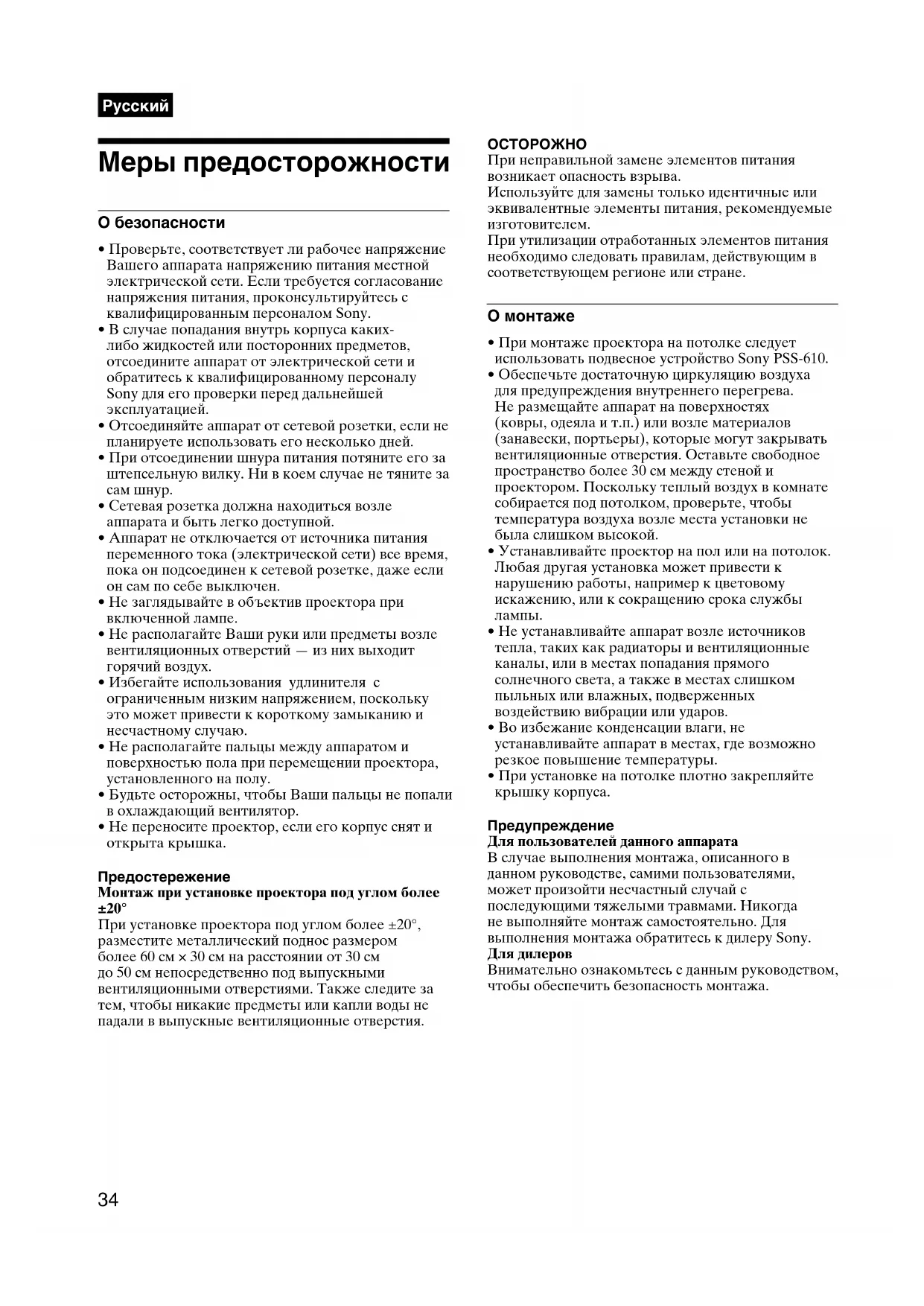

• Vérifiez si la tension de service de votre appareil est identique à la tension secteur locale. Si une adaptation de la tension s'avère nécessaire, consultez votre revendeur Sony ou un personnel qualifié.
• Si des liquides ou des solides pénètrent dans le châssis, débranchez l'appareil et faites-le vérifier par un personnel Sony qualifié avant de le remettre en service.
• Débranchez l'appareil de la prise murale si vous prévoyez de ne pas l'utiliser pendant plusieurs jours.
• Pour débrancher le cordon, saisissez-le par la fiche. Ne tirez jamais sur le cordon proprement dit.
• La prise d'alimentation doit se trouver à proximité de l'appareil et être aisément accessible.
• Cet appareil n'est pas déconnecté de la source d'alimentation (secteur) aussi longtemps qu'il reste branché sur la prise murale, même si l'appareil proprement dit a été mis hors tension.
• Ne regardez pas dans l'objet lorsque la lampe est allumée.
• Ne placez pas les mains ou des objets à proximité des orifices de ventilation — l'air expulsé est chaud.
• Evitez d'utiliser une rallonge affichant une tension basse limite car cela pourrait provoquer un court-circuit et des accidents physiques.
• Ne coincez pas vos doigts entre l'appareil et le sol lorsque vous déplacez le projecteur installé au sol. Veillez à ne pas vous coincer les doigts dans le ventilateur.
• Ne transportez pas le projecteur par le chassis installé et avec le couvercle ouvert.

Installation lorsque vous régler un angle de projection supérieur à ±20°

Lorsque l'angle de projection est supérieur à ±20°, placez un plateau métallique mesurant plus de 60 cm × 30 cm à une distance allant de 30 cm à 50 cm directement sous l'orifice de ventilation. En outre, veillez à ce qu'aucune substance ou goutte d'eau ne tombe dans l'ouverture de l'orifice de ventilation.

Attention

Il y a danger d'explosion s'il y a remplacement incorrect de la batterie. Remplacer uniquement avec une batterie du même type ou d'un type équivalent recommandé par le constructeur.

Lorsque vous mettez la batterie au rebut, vous devez respecter la législation en vigueur dans le pays ou la région où vous vous trouvez.

Installation

• Si vous installez le projecteur au plafond, vous nevez utiliser le support de suspension pour projecteur Sony PSS-610. Assurez une circulation d'air adéquate afin d'éviter toute surchauffe interne. Ne placez pas l'appareil sur des surfaces textiles (tapis, couvertures, etc.) ni à proximité de tissus (rideaux, draperies) qui risquent d'obstruer les orifices de ventilation. Laissez un espace d'au moins 30 cm (11^7 / 8 pouces) entre le mur et le projecteur. N'oubliez pas que la chaleur dans une pièce monte ; vérifiez donc si la température au niveau du lieu d'installation n'est pas excessive.
• Installez le projecteur au sol ou au plafond. Toute autre installation provoquera un dysfonctionnement (irrégularité des couleurs ou réduction de la durée de vie de la lampe).
• N'installez pas l'appareil à proximité de sources de chaleur telles que des radiateurs ou des conduits d'air chaud et ne l'exposez pas au rayonnement direct du soleil, à de la poussière ou à de l'humidité en excès, ni à des vibrations mécaniques ou à des chocs.
• Pour éviter la condensation d'humidité, n'installez pas l'appareil là où la température risque d'augmenter rapidement.
• Veillez à fixer le couvercle du chassis convenablement lorsque vous l'installez au plafond.

À l'attention des clients ayant fait l'acquisition de cet appareil

Si vous essayez de procéder vous-même à l'installation décrite dans ce manuel, vous risquez d'être victime d'un accident provoquant de graves blessures. Ne procédez jamais vous-même à l'installation. Pour l'installation, veillez à consulter un revendeur Sony.

Lisez attentivement ce manuel d'installation afin de procéder à l'installation en toute sécurité.

Éclairage

• Pour obtenir la meilleure qualité d'image possible, l'avant de l'écran ne doit pas être directement exposé à la source d'éclairage ni au rayonnement

solaire.

• Nous préconisons un éclairage au moyen de spots fixés au plafond. Placez un écran sur les lampes fluorescentes de façon à éviter une altération du niveau de contraste.
• Occultez les fenêtres qui font face à l'écran au moyen de draperies opaques.
• Il est préférible d'installer le projecteur dans une pièce où le sol et les murs ne sont pas revêtus d'un matériel réfléchissant la lumière. Si le sol et les murs réfléchissent la lumière, nous vous conseillons de remplacer le revêtement du sol et des murs par une couleur ASF.

Comment éviter l'accumulation de chaleur à l'intérieur du projecteur

Le projecteur est équipé d'orifices de ventilation (prise d'air) sur le dessous et d'orifices de ventilation (sortie d'air) à l'arrière. N'obstruez pas et ne placez rien à proximité de ces orifices, sinon vous risquez de provoquer une surchauffe interne, entraînant une dégradation de l'image ou une détérioration du projecteur.

Entretien

• Pour conserver au chassin l'éclat du neuf, nettoyez-le régulièrement à l'aide d'un chiffon doux. Les taches tenaces s'éliminent en frottant avec un chiffon doux légèrement imbibé d'une solution détergente douce. N'utilisez en aucun cas des solvants puissants tels que du diluant ou du benzène ni de nettoyants abrasifs qui risqueraient d'alterer le fini du chassin.
• Ne touchez pas l'objet. Pour éliminer la poussière de l'objet, utilisez un chiffon doux et sec. N'utilisez pas de chiffon humide, de solution détergente ni de diluant.
• Nettoyez l'objectif à intervalles réguliers.

Remballage

• Conservez le carton d'emballage et les matériaux de conditionnement, car ils constituent une protection idéale en vue du transport de l'appareil. Pour une protection maximale, remballez votre appareil comme il a été emballé à l'origine en usine.

Aperçu

Le présent manuel décrit comment installer les videoprojecteurs Sony VPL-FE40/FE40L/FX40/FX40L/FX41/FX41L/FW41/FW41L, comment remplacer l'objet et comporte des schémas d'installation. Lors du remplacement de l'objet, reportez-vous également au mode d'emploi.

Remplacement de l'objectif

Vous pouvez installer les types d'objectifs en option suivants sur le projecteur :

• objectif à courte focale fixe VPLL-1008;
• objectif à courte focale VPLL-Z1014;
• objectif à focale moyenne VPLL-Z1024;
• objectif à longue focale VPLL-Z1032.

Pour remplaçer l'objet, procédez comme suit: Pour le VPL-FE40/FX40/FX41/FW41 (doté d'un objectif standard): exécutez les opérations des étapes 1 à 5 et 7 à 9.

Pour le VPL-FE40L/FX40L/FX41L/FW41L (objectif en option) : exécutez les opérations des étapes 1 à 4 et 6 à 9.

Pour plus d'informations sur le remplacement de l'objet, reportez-vous également au manuel d'installation fourni avec l'objet.

1 Mettez le projecteur hors tension et débranchez le cordon d'alimentation. 2 Procédez comme suit pour retirer le panneau avant.

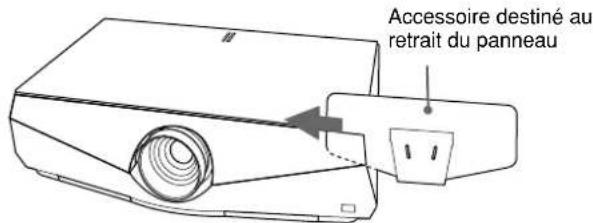

① Insérez l'accessoire destiné au retrait du panneau sur le côté droit du panneau avant, comme illustré. Faites ensuite glisser l'accessoire destiné au retrait du panneau vers la gauche en pinceant le panneau avant.

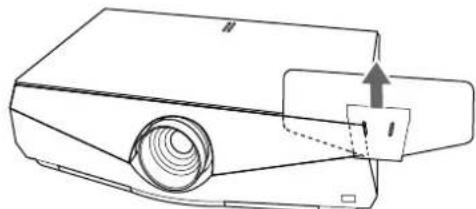

Pincez fermement le côté droit du panneau avant avec l'accessoire destiné au retrait du panneau et faites-le glisser jusqu'à ce qu'il ne bouge plus (position où le bord du panneau avant est visible au travers de l'orifice de l'accessoire destiné au retrait du panneau). Soulevez ensuite l'accessoire destiné au retrait du panneau. La partie droite du panneau avant est détachée.

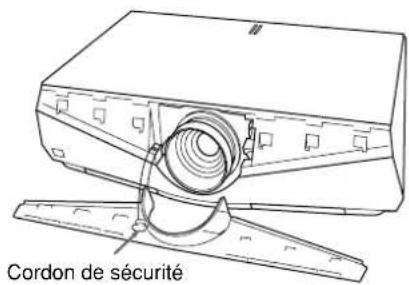

3 Effectuez la même opération sur le côté gauche du panneau avant, puis soulevez-le. Le panneau avant est raccordé à l'appareil principal par un cordon pour plus de sécurité.

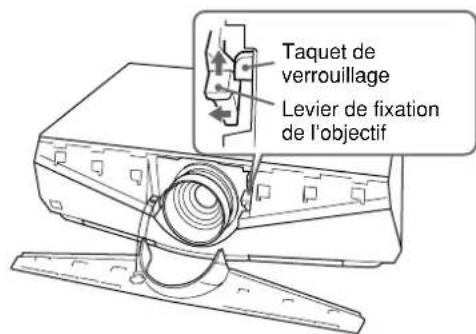

4 Déplacez le levier de fixation de l'objet vers l'objet, puis soulevez-le.

Remarque

Soulevez correctement le levier de fixation de l'objectif, sinon vous ne pouvez pas retirer l'objectif.

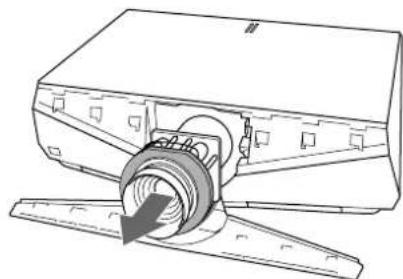

Retirez l'objectif en le tirant vers l'avant.

Remarque

Utilisez vos deux mains pour retirer l'objet.

6 Retirez le couvercle de l'emplacement de l'objectif du VPL-FE40L/FX40L/FX41L/FW41L.

7 Retirez les deux capuchons d'objet ainsi que le couvercle du connecteur de l'objet de rechange.

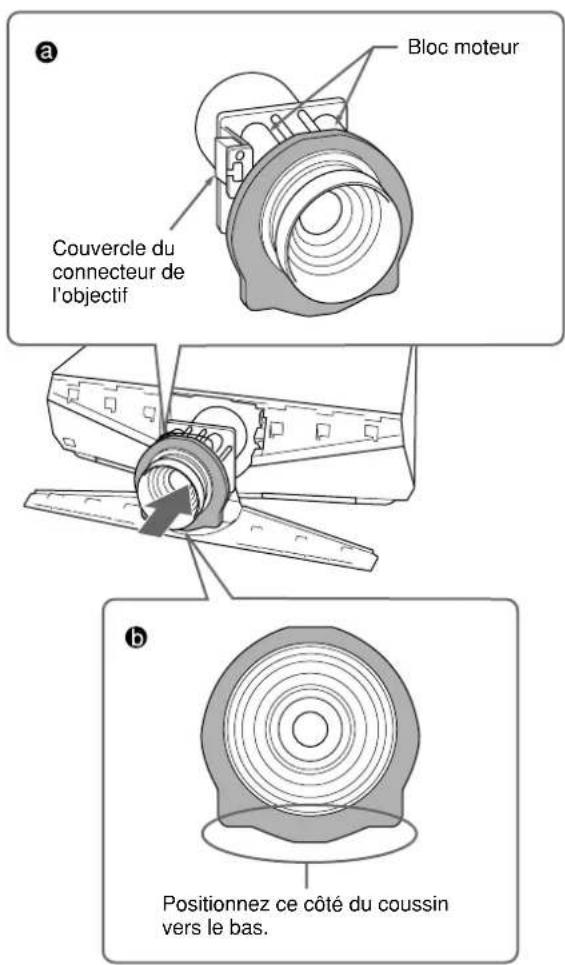

Réglez l'objet de sorte que le bloc moteur soit tourné vers le haut comme indiqué sur

l'illustration ③, puis vérifie que le coussin situé autour de l'objet est positionné comme sur l'illustration ⑥.

Ensuite, insérez l'objectif dans le sens de la flèche.

Remarques

• Si le coussin n'est pas positionné comme sur l'illustration ⑤, faites-le pivoter manuellement. Dans ce cas, veillez à ce que le coussin ne se détache pas de la rainure de l'objetif.
• Changez l'objet if avec précaution de façon à ne pas endommager le verre de l'objet if avec le levier ou d'autres éléments.

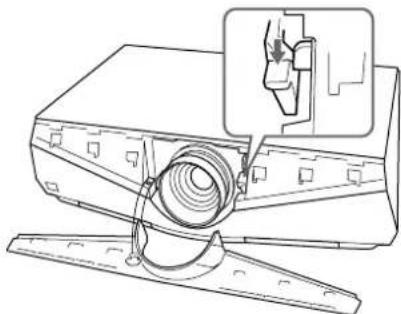

Baissez correctement le levier de fixation de l'objet jusqu'en bas.

Si vous ne pouvez pas baisser le levier de fixation de l'objet, l'objet risque de ne pas être inséré complètement. Insérez-le de nouveau et baissez correctement le levier de fixation de l'objet jusqu'en bas.

Remarque

Si l'objectif n'est pas inséré complètement, tournez-le légèrement vers la droite, puis vers la gauche.

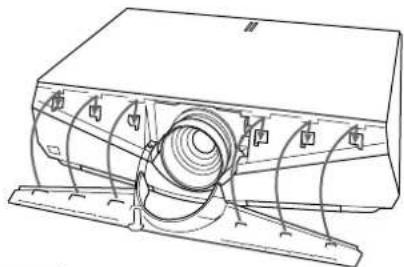

Insérez l'attache à l'arrière du panneau avant et la partie enchâssable dans l'appareil principal, puis maintenez le panneau enfoncé jusqu'au déclic de verrouillage.

Remarques

Veillez à ce que le cordon de sécurité ne dépasse pas de l'appareil. - Une fois les panneaux avant sa gauche et droit fixés, vérifie que le haut du panneau avant ne se soulève pas ou ne dépasse pas de l'appareil principal.

Remarque sur le changement des objectifs Ne touchez pas la surface de l'objectif.

Remarque

Lorsque vous utilisez l'objet VPLL-1008, utilisez un réglage compris entre +90° et -90° (lorsque la direction inférieure de l'objet est un plus), en se basant sur une installation horizontale du VPL-FE40/FX40/FX41/FW41 sur le sol.

Le VPLL-1008 est l'objet pour la projection arrière (angle de l'axe optique: 0 degré). Lorsque vous utilisez l'objet VPLL-1008, vous devez aligner le centre de l'objet du projecteur sur le centre de l'écran horizontalement et verticalement. Si vous n'effectuez pas cette installation, il est possible qu'une partie de l'image ne soit pas visible. Après l'installation de l'objet, nous vous recommandons aussi de régler « Cde objectif » sur « Off » dans le menu Installation.

Installation au sol

Cette section décrit des exemples d'installation du projecteur sur un bureau, etc. A B

Les lettres figurant dans les illustrations, les tableaux et les méthodes de calcul indiquent les éléments suivants :

S : dimension de l'écran en diagonale (pouces/mm)

a : distance entre l'écran et le centre de l'objet

b : distance entre le sol et le centre de l'objectif

c : distance entre le sol et le bas du système de réglage du projecteur

d : plage de réglage du côté gauche ou droit

x : distance entre le sol et le centre de l'écran, libre

N : minimum

M : maximum

Le VPLL-1008 est l'objet pour la projection arrêtée (angle de l'axe optique: 0 degré). Lorsque vous utilisez l'objet VPLL-1008, vous devez aligner le centre de l'objet du projecteur sur le centre de l'écran horizontalement et verticalement. Si vous n'effectuez pas cette installation, il est possible qu'une partie de l'image ne soit pas visible.

Après l'installation de l'objet, nous vous recommandons aussi de régler « Cde objectif » sur « Off » dans le menu Installation.

Distance entre l'avant du châssis et le centre de l'objectif

/ Center of the lens / Centre de l'objectif /

Centre de l'objectif

Installation au plafond

Lorsque vous installez le projecteur au plafond, utilisez le support de suspension pour projecteur PSS-610.

Pour une installation au plafond, adressez-vous uniquement à un personnel qualifié Sony.

Les lettres figurant dans les illustrations, les tableaux et les méthodes de calcul indiquent les éléments suivants :

DS : dimension de l'écran en diagonale (pouces/mm)

a : distance entre l'écran et le centre de l'objectif

a' : distance entre l'écran et le trou de vis (du côté de l'objet) pour le support de fixation au plafond b : distance entre le plafond et le centre de l'objectif c : distance entre le plafond et la surface du support de suspension

Lors de l'utilisation du PSS-610

utilisation du tube de réglage (b):

150/175/200 mm (6/7/7 7/8 pouces)

utilisation du tube de réglage (c):

250/275/300 mm (9 ^7/8 / 10 ^7/8 / 11 ^7/8 pouces)

d : plage de réglage du côté gauche ou droit x : distance entre le plafond et le centre de l'écran, libre N : minimum M : maximum

Fixation du support de suspension de projecteur pss-610

Pour plus de détails sur l'installation au plafond, reportez-vous au manuel d'installation pour les revendeurs du PSS-610. Les mesures d'installation pour le montage au plafond sont indiquées sur la page de gauche.

Vuedu dessus E

Vue frontal F

Vuelaterale G

a: distance entre l'écran et le centre de l'objectif

a': distance entre l'écran et le trou de vis (du côté de l'objectif) pour le support de fixation au plafond

centre de l'écran

avant du meuble

• support de montage de plafond supérieur

4centre de l'appareil et objectif

5plafond

dessous du support de montage

7 distance entre le plafond et la surface du support de montage lors de l'utilisation du PSS-610 utilisation du tube de réglage (b): 150 / 175 / 200mm (6 / 7 / 7^7 / 8 pouces) utilisation du tube de réglage (c):

250/275/300 mm (9^7 / 8 / 10^7 / 8 / 11^7 / 8 pouces)

centre de l'objectif

Si vous utilisez l'objectif standard qui équipe le VPL-FE40/FX40/FX41/FW41

Format d'écran disponible pour la superposition

Des écrans de 80 à 600 pouces (2032 à 15240 mm) sont disponibles pour une installation en double superposition.

Cette section décrit des exemples d'installation de deux projecteurs sur un bureau en double superposition. H

Remarque

Pour des raisons de sécurité et d'entretien, installez les projecteurs à l'écart du mur. Laissez un espace de 50 cm (19³/4 pouces) au minimum sur les côtés et à l'arrière de l'appareil.

Remarque sur la superposition

1. Installez le projecteur conformément à la valeur “a” de l'exemple de superposition. 2. Utilisez le zoom pour aligner les images du premier et du second projecteur de façon à ce qu'elles remplissent l'écran.

Les lettres figurant dans les illustrations, les tableaux et les méthodes de calcul indiquent les éléments suivants :

SS : dimension de l'écran en diagonale (pouces/mm) a : distance entre l'écran et le centre de l'objet b : distance entre le sol et le centre de l'objet du premier projecteur b' : distance entre le sol et le centre de l'objectif du second projecteur c : distance entre le sol et les pieds réglables du premier projecteur c : distance entre le sol et les pieds réglables du second projecteur x : distance entre le sol et le centre de l'écran, libre N : minimum M : maximum

Orifices de ventilation (sortie d'air) /

Il n'y a pas d'orifices de ventilation (prise d'air) et de couvercles de filtres à air sur ce côté du VPL-FX41/FW41.
