Тип продукта	Светодиодный телевизор 4K Ultra HD
Бренд	Sony
Модель	Bravia KD79X9000B
Размер экрана (диагональ)	79 дюймов (199,6 см)
Разрешение дисплея	3 840 x 2 160 пикселей (4K)
Подсветка	LED
Размеры (с подставкой)	2031 x 1109 x 442 мм
Размеры (без подставки)	2029 x 1054 x 111 мм
Вес (с подставкой)	60,9 кг
Вес (без подставки)	59,7 кг
Электропитание	110-240 В переменного тока, 50/60 Гц
Потребляемая мощность	См. этикетку на задней панели телевизора
Звуковая мощность	12,5 Вт + 12,5 Вт + 20 Вт + 20 Вт
Разъемы HDMI	4 входа HDMI (2 из которых совместимы с MHL)
Разъемы USB	3 порта USB
Сеть	Ethernet 10BASE-T/100BASE-TX, Wi-Fi 802.11a/b/g/n
Умные функции	Smart TV, Wi-Fi Direct, Miracast, DLNA
Совместимость с 3D	Да (активные или пассивные очки в зависимости от модели)
Настенный монтаж	Совместим с кронштейном SU-WL500 (поставляется отдельно)
Рабочая температура	от 0 °C до 40 °C
Рабочая влажность	от 10 % до 80 % относительной влажности (без конденсации)
Уход за корпусом и экраном	Очищайте мягкой сухой тканью; для пятен используйте слегка влажную ткань с мягким моющим средством. Не распыляйте жидкость непосредственно на телевизор.
Безопасность	Инструкции: не закрывайте вентиляционные отверстия, используйте шнур питания Sony, доверьте настенный монтаж профессионалу.

Часто задаваемые вопросы - Bravia KD79X9000B SONY

Как выполнить сброс телевизора в случае проблемы?

Отключите шнур питания от розетки на две минуты, затем снова подключите. Если красный светодиод мигает, посчитайте количество миганий и обратитесь в сервисный центр.

Как закрепить телевизор на стене?

Используйте настенный кронштейн Sony SU-WL500 (для этой модели). Установка должна выполняться сертифицированным установщиком Sony. Следуйте инструкциям, прилагаемым к кронштейну.

Что делать, если пульт дистанционного управления не работает?

Замените батарейки, соблюдая полярность. Если вы используете сенсорный пульт, убедитесь, что он зарегистрирован через HOME > Настройки > Системные настройки > Конфигурация сенсорного пульта.

Как очистить экран и корпус?

Отключите устройство. Используйте мягкую сухую ткань. Для стойких загрязнений слегка смочите ткань раствором мягкого моющего средства. Никогда не распыляйте жидкость непосредственно на телевизор.

Можно ли использовать стандартный кабель HDMI для 4K?

Да, но для защищенного контента подключайте устройства 4K к входам HDMI IN 1 или HDMI IN 2. Используйте высокоскоростной кабель HDMI для наилучшего качества.

Как подключить мобильное устройство через MHL?

Подключите устройство к разъему HDMI IN 2/MHL или HDMI IN 4/MHL с помощью сертифицированного кабеля MHL 3. Телевизор может заряжать устройство даже в режиме ожидания, если это настроено в параметрах.

Что делать, если изображение застыло или экран черный?

Выполните простую перезагрузку: отключите шнур питания на две минуты, затем снова подключите. Если проблема не исчезнет, обратитесь в сервисный центр.

Как включить режим 3D?

Включите телевизор, нажмите HOME, выберите Настройки > Дисплей > Режим 3D. Вам понадобятся совместимые 3D-очки (активные или пассивные в зависимости от модели).

Как сбросить PIN-код родительского контроля?

Введите код 9999. Этот код всегда принимается как резервный для сброса родительского контроля.

Где найти информацию о гарантии и поддержке?

Посетите сайт поддержки Sony: http://www.sony-asia.com/support. Там вы найдете руководства, FAQ и контакты сервисного центра.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Bravia KD79X9000B SONY

Пульт ДУ с тачпадом можно использовать только после регистрации для телевизора. Чтобы зарегистрировать пульт ДУ с тачпадом, нажмите кнопку HOME, а затем выберите [Установки] → [Системные настройки] → [Настройка пульта ДУ с тачпадом].

Отображение руководства по эксплуатации тачпада

В руководстве по эксплуатации тачпада указаны основные команды, доступные для текущего экрана телевизора.

1 Коснитесь и удерживайте палец на тачпаде для отображения руководства по эксплуатации тачпада.

Открытие руководства по тачпаду

1 Нажмите кнопку HOME.

2 Сдвиньте, чтобы выбрать [Справка], затем нажмите тачпад.

3 Сдвиньте вверх/вниз, чтобы выбрать [Руководство по тачпаду], затем нажмите тачпад.

Следуйте инструкциям на экране.

Примечание

Чтобы открыть руководство по тачпаду, нажмите кнопку HOME, а затем выберите [Установки] → [Системные настройки] → [Конфигурация тачпада] → [Настройка]. (Возможно, имеется в виду [Настройка тачпада])

Подключение других устройств

Дополнительную информацию о подключениях см. в руководстве i-Manual.

Примечание

• Подключение с помощью репликатора порта см. в руководстве по установке, прилагаемом к репликатору порта.

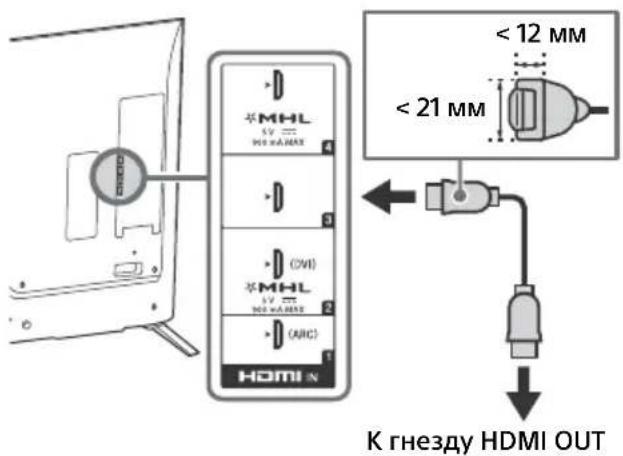

Подключение с помощью кабеля HDMI

Примечание

Для воспроизведения сверхвысокого, защищенного авторским правом, контента подключите устройства 4K (проигрыватель 4K, тюнер-приставка 4K и т.д.) к гнезду HDMI IN 2 или HDMI IN 1 телевизора.

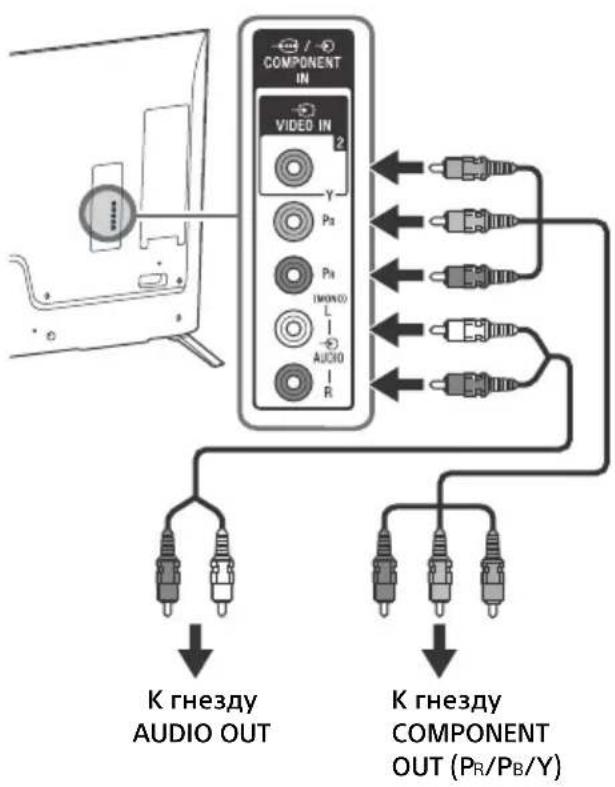

Подключение с помощью компонентных кабелей

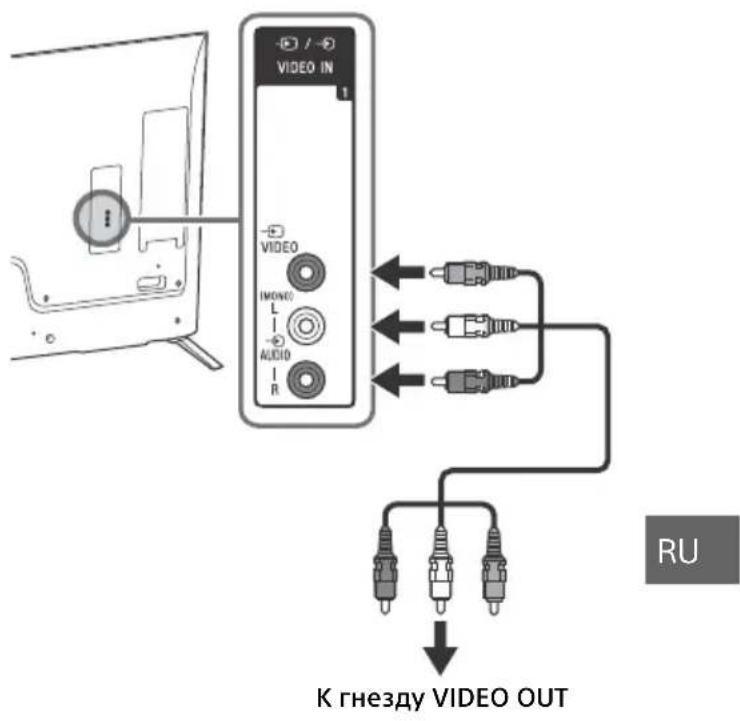

Подключение с помощью композитных аудио-/видеокабелей

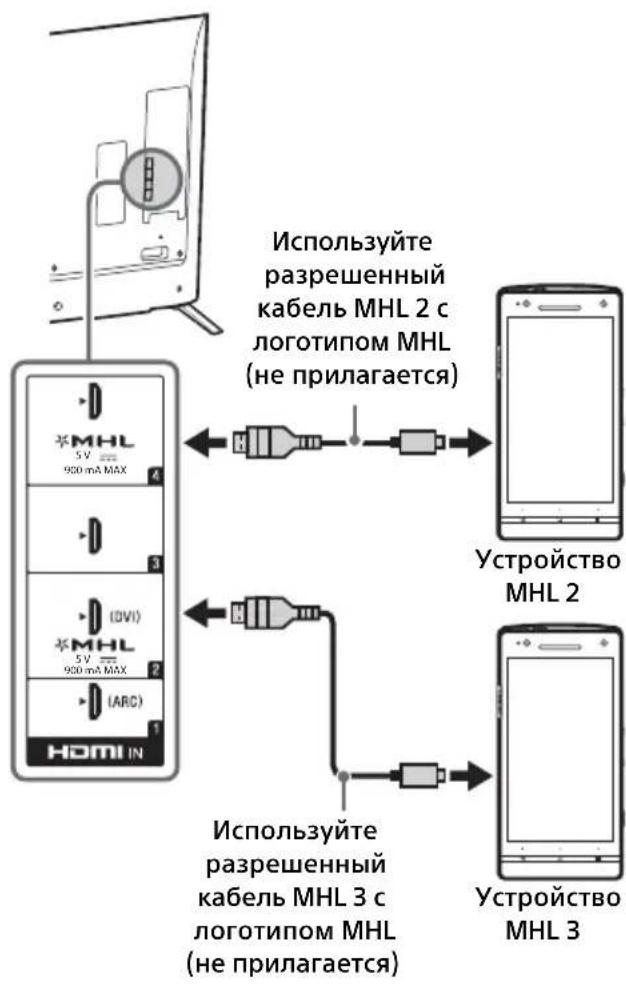

Подключение устройства MHL

Телевизор одновременно заряжает подключенное устройство с поддержкой MHL при воспроизведении с него фотографий/видео. Управлять подключенным устройством с поддержкой MHL можно с помощью пульта ДУ телевизора.

Примечание

• Если в параметре [Автовыбор.Вход.Сигнала (MHL)] установлено значение [Вкл.], телевизор автоматически переключается на прием сигнала HDMI IN 2/MHL или HDMI IN 4/MHL от другого входа, если устройство, совместимое с MHL, подключено к гнезду HDMI IN 2/MHL или HDMI IN 4/MHL. Доступность параметра [Автовыбор.Вход.Сигнала (MHL)] зависит от поддержки данной функции устройством, совместимым с MHL.
• Если в параметре [Зеркал. MHL в реж. Ожидания] установлено значение [Вкл.], то зеркалирование устройства, совместимого с MHL, будет продолжаться, даже когда телевизор находится в режиме ожидания. Подключите смартфон 4K и мобильные устройства к гнезду HDMI IN 2/MHL. Для подключения смартфона 4K или мобильных устройств используйте разрешенный кабель MHL 3 CABLE с логотипом MHL.

Качество изображения

• Композитный аудио-/видеокабель, кабель антенны

Компонентный кабель

Кабельный

Видеосигналы стандартной четкости (SD - Standard Definition) имеют сигналы изображения с разрешением 480 (NTSC) или 576 (PAL/SECAM) строк по вертикали.

Встроенные дисплеи высокой чёткости (HD — High Definition) имеют специальное разрешение 720 или 1080 строк по вертикали.

(Для разрешения 4K по вертикали: 2160 строк)

Установка телевизора на стену

В данном руководстве по эксплуатации телевизора представлены только шаги по подготовке к установке телевизора перед монтажом на стену.

К сведению покупателей:

Для обеспечения сохранности изделия и из соображений безопасности компания Sony настоятельно рекомендует привлекать для установки телевизора только дилеров или лицензированных подрядчиков Sony. Не пытайтесь выполнить установку самостоятельно.

К сведению дилеров и подрядчиков Sony:

Уделите повышенное внимание безопасности во время установки, периодического обслуживания и осмотра данного изделия.

Для правильной установки необходим достаточный опыт, особенно при определении возможности стены выдержать вес телевизора. Обязательно привлекайте для установки этого изделия на стену дилеров или лицензированных подрядчиков Sony и строго соблюдайте технику безопасности при выполнении работ по установке. Компания Sony не несет ответственности за любые поломки или травмы, вызванные неправильным обращением с изделием или его неправильной установкой.

Для установки телевизора на стену используйте настенный кронштейн для установки SU-WL500 (не прилагается) (KD-79X9000B) или SU-WL450 (не прилагается) (KD-65X9500B, KD-65/55X9000B).

Для настенной установки см. инструкции, прилагаемые к кронштейну для настенной установки.

Примечание

-Храните извлеченные винты в надежном недоступном для детей месте.

SU-WL500 (только модель KD-79X9000B)

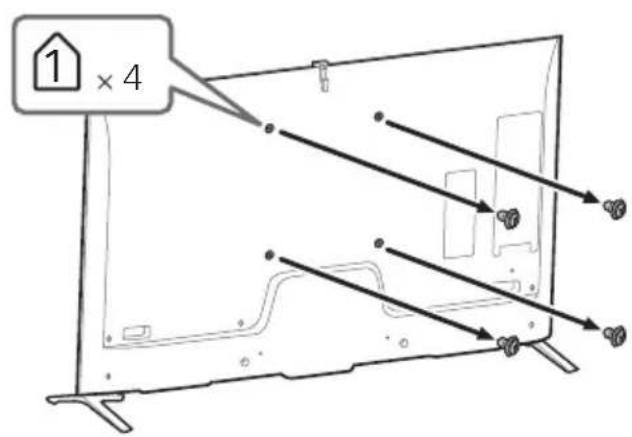

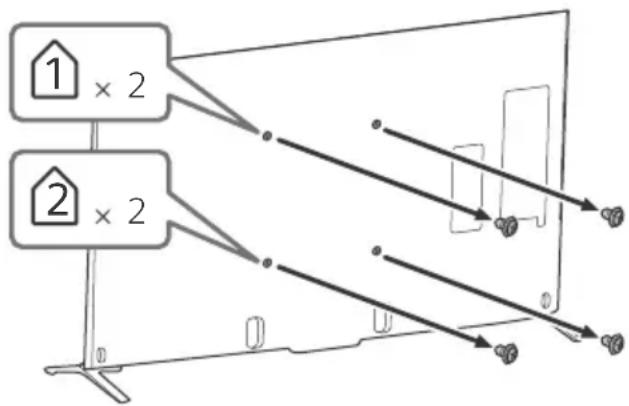

1. При настенной установке телевизора выкрутите винты, расположенные на задней панели телевизора.

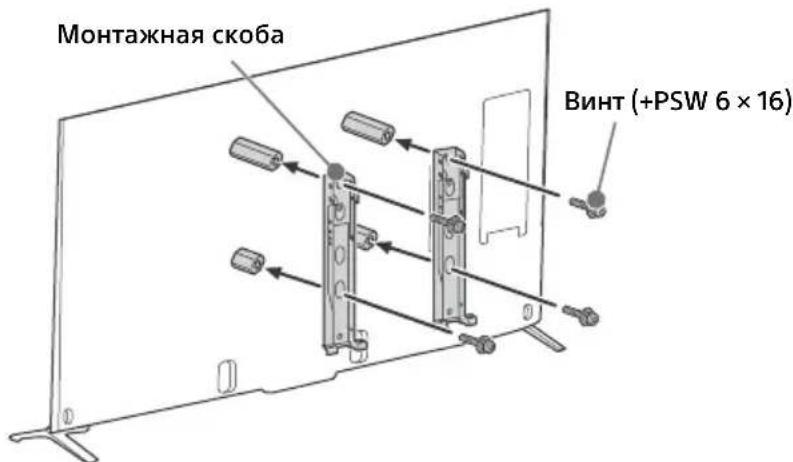

2 Прикрепите кронштейн для настенной установки ① (прилагается к телевизору) к задней панели телевизора (параллельно стене).

3 Прикрепите монтажную скобу с помощью четырех винтов, прилагаемых к кронштейну для настенной установки.

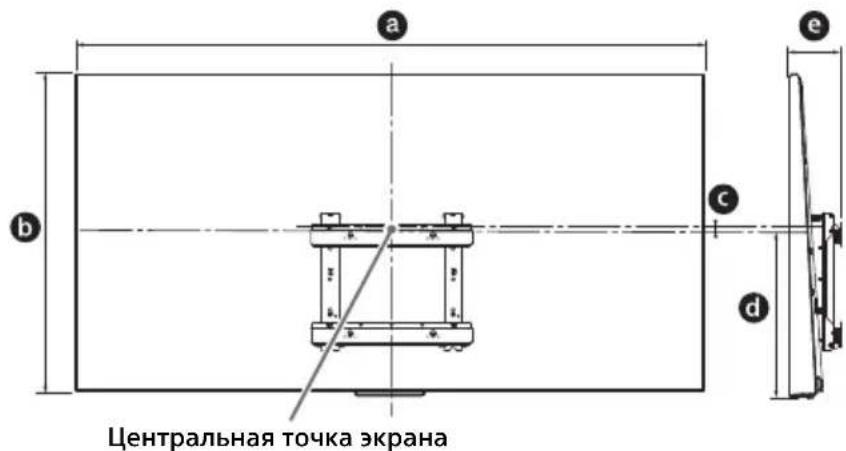

4 Убедитесь, что на стене имеется достаточно места для телевизора и она достаточно прочна, чтобы выдержать вес по крайней мере в четыре раза превышающий вес устанавливаемого телевизора. См. следующую таблицу по установке телевизора на стену. Вес телевизора см. на стр. 19-22 (Технические характеристики).

Названны модал KD-	Раимеры экранa		Положения сеHTра экранa	Длина для установки
	a	b	c	Yról (0°)*
				d
79X9000В 2029 1054 21 558 176

* Подходит только для угла 0° для данной модели телевизора. Примечание: рисунки в таблице могут немного отличаться в зависимости от установки.

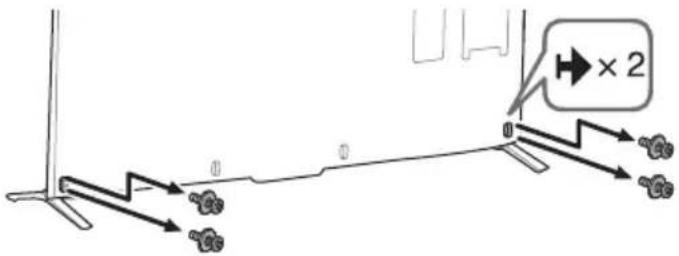

5 Подключите необходимые кабели к телевизору. 6 Отсоедините настольную подставку от телевизора.

Примечание

• При повторном креплении настольной подставки обязательно вкрутите винты (выкрученные ранее) в исходные отверстия на задней части телевизора.

7 Установите телевизор на стену

Названные м odeл КD-	Расноюженье виHTов ПОJOженье скобы
79X9000В d, g a

Расположение винтов

При креплении монтажной скобы к телевизору.

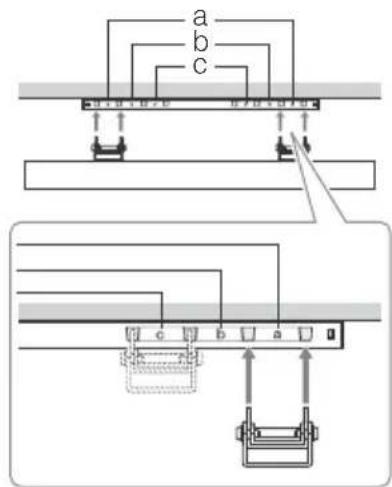

Положение скобы

При установке телевизора на опорный кронштейн.

При креплении телевизора на стену, см. входящие в комплект кронштейна для настенной установки инструкции, относящиеся к данной модели.

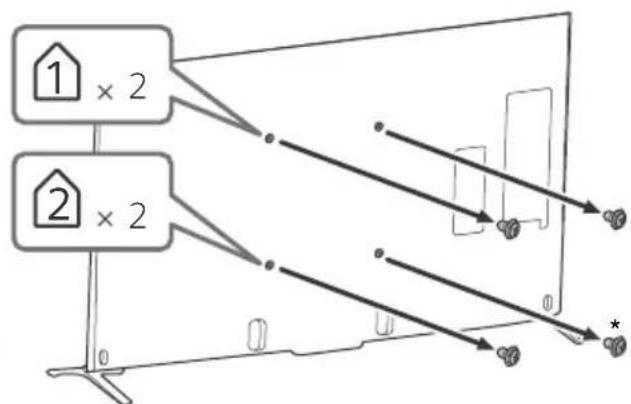

1 Выкрутите винты, расположенные на задней панели телевизора.

KD-65X9500B

KD-65/55X9000B * Не устанавливайте при чрезмерном наклоне.

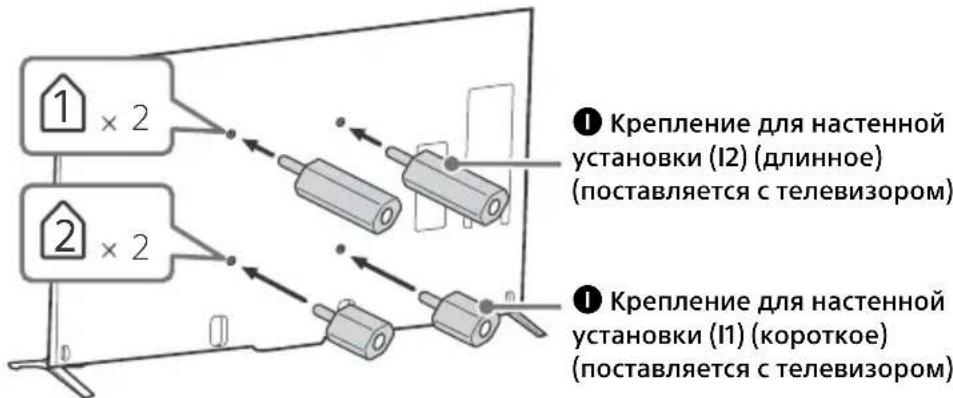

2 Прикрепление кронштейна для настенной установки ① (прилагается к телевизору) к задней панели телевизора (параллельно стене). Этот шаг не нужно выполнять при сверхпрочном креплении. (Только модели KD-65/55X9000B)

Крепление для настенной установки (12) (длинное) (поставляется с телевизором) Крепление для настенной установки (II) (короткое) (поставляется с телевизором)

Стандартное сверхпрочное крепление Крепление* * При установке телевизора нековские на луготьп разбемы на луготьп налеллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллллл.

---

Примечание

• Обязательно зафиксируйте крепление для настенной установки при установке на телевизор.
• При использовании электрической отвертки задайте момент затяжки, равный приблизительно 1,5 Н·м {15 кгс·см}.

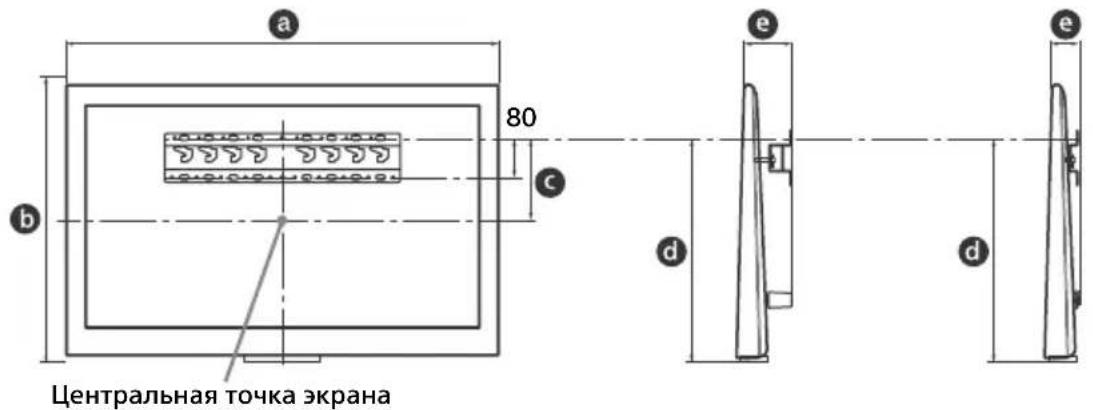

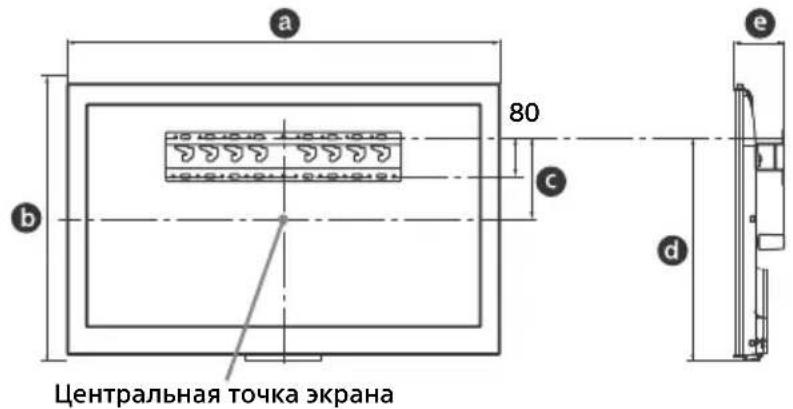

Убедитесь, что на стене имеется достаточно места для телевизора и она достаточно прочна, чтобы выдержать вес по крайней мере в четыре раза превышающий вес устанавливаемого телевизора. См. следующую таблицу по установке телевизора на стену. Вес телевизора см. на стр. 19-22 (Технические характеристики).

KD-65X9500B

Стандартное крепление

3

KD-65/55X9000B

Стандартное крепление Сверхпрочное крепление

Единица измерения: мм

Названны моdens KD-	Разmersы зкраha		Положения e центра экраha	Длина для установки
	a	b	c	d	e
					Стадэрное Крелене Сберхузкоe Крелене
65X9500B 1492 897 286 734 132 -
65X9000B 1715 878 106 552 170 110
55X9000B 1493 752 136 519 170 110

Примечание

Диапазон принимаемых каналов

Аналоговый: UHF/VHF/Кабель, в зависимости

от выбранной страны/региона.

UHF, в зависимости от

выбранной страны/региона.

Выход звука

12,5 Вт + 12,5 Вт + 20 Вт + 20 Вт

(KD-79/65/55X9000B)

• Только для HDMI IN 2

Видео (3D):

Формат*: 1080p (30 Гц), 1080/24p, 1080i (50, 60 Гц), 720p (30, 50, 60 Гц), 720/24p

Дополнительные аксессуары
