FWB-C 04 05 06 08 10 11 15 17 2 csöves kg 24,4 25,4 33,0 36,0 45,0 45,0 51,0 51,0 4 csöves 25,8 26,8 34,6 37,6 47,5 47,5 53,5 53,5ГРАНИЦЫ ФУНКЦИОНИРОВАНИЯ Жидкий теплоноситель: вода Температура воды: 5÷90°C Температура воздуха: -20 °C ÷ 40 °C Напряжение питания: 230В Максимальное рабочее давление: 16бар Предельное значение относительной влажности воздуха в помещении: RH < 85 % без конденсирующей влаги ОБЩЕЕ ОГЛАВЛЕНИЕ 1 ПЕРЕД НАЧАЛОМ УСТАНОВКИ p 78 2 НАДЛЕЖАЩЕЕ ИСПОЛЬЗОВАНИЕ p 78 МЕСТО УСТАНОВКИ p 78 3 ОПИСАНИЕ ПРИБОРА p 78 31 FWB-C: РАБОЧИЕ ХАРАКТЕРИСТИКИ И КОМПАКТНОСТЬ ПРИ ВСТРОЕННОЙ УСТАНОВКЕ НА ПОТОЛКЕ p 78 32 ОСНОВНЫЕ КОМПОНЕНТЫ p 79 ПРИНАДЛЕЖНОСТИ p 79 ЗАВОДСКОЙ КОМПЛЕКТ КЛАПАНОВp 80 4 РАЗМЕРНЫЕ ДАННЫЕ p 81 5 УСТАНОВКА НА МЕСТО p 81 ИНСТРУКЦИИ ПО УСТАНОВКЕ p 81 51 МОНТАЖ АГРЕГАТА p 82 6 ФУНКЦИОНАЛЬНАЯ ПРОВЕРКА p 82 7 ЭКСПЛУАТАЦИЯ p 83 8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ p 83 ЧИСТКА ВОЗДУШНОГО ФИЛЬТРА p 83 ЧИСТКА ТЕПЛООБМЕННОЙ БАТАРЕИ p 83 9 ПОИСК НЕИСПРАВНОСТЕЙ p 83 10 НОМИНАЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ p 84 11 ПОКАЗАТЕЛИ ВЕСА p 85 12 РИСУНКИ p 86 РУСFWBC

1 ПЕРЕД НАЧАЛОМ УСТАНОВКИ

FWB-C , . СИМВОЛЫ БЕЗОПАСНОСТИ Внимательно прочитайте руководство

Следует использовать средства индивидуальной

ИСПОЛЬЗУЙТЕ СООТВЕТСТВУЮЩИЕ СИЗ (ПЕРЧАТКИ ДЛЯ РАБОТЫ С ХЛАДАГЕНТОМ, ЗАЩИТНЫЕ ОЧКИ)

3 ОПИСАНИЕ ПРИБОРА FWB-C: РАБОЧИЕ ХАРАКТЕРИСТИКИ И КОМПАКТНОСТЬ ПРИ ВСТРОЕННОЙ УСТАНОВКЕ НА ПОТОЛКЕ FWB-C -

.UT66002764-07 79 ОСНОВНЫЕ КОМПОНЕНТЫ Конструкция Конструкция изготовлена из оцинкованного стального листа, она термически и акустически изолированна посредством самогасящих- ся панелей класса1. Уменьшенная высота для облегчения установки в горизонтальном положении на подвесных потолках. В конструкции имеется резервуар для сбора и слива конденсата. Теплообменная батарея Стандартная 3-рядная (по запросу может быть предоставлена также 4-рядная) высокоэффективная батарея, состоящая из медной трубы с алюминиевыми ребрами, закрепленными на трубах посредством механического расширения. Она оборудована латунными коллекторами и воздуховыпускным клапаном. Батарея, обычно поставляемая с соединениями слева, мо- жет быть повернута на 180°. По запросу предлагаются высокоэффективные батареи, оптимизи- рованные для систем централизованного холодоснабжения. Вентиляторы Центробежные вентиляторы двухстороннего всасывания из АБС-пластика или алюминия с передними лопастями, статически и динамически сбалансированными и соединенными непосредствен

но с электродвигателем. Электродвигатель Многоскоростной электродвигатель однофазного асинхронного типа, с постоянно установленным конденсатором и термозащитным устройством, установленный на антивибрационных опорах. Воздушный фильтр Регенерируемый воздушный фильтр из акрилового волокна, класс фильтрации G3, установлен на всасывании воздуха, извлекается из кассеты снизу. Всасывание воздуха Всасывание воздуха спереди или снизу установки в зависимости от требований системы Пример установки Конструкция позволяет комбинировать широкий спектр входных и выходных принадлежностей для получения оптимальной конфигу

рации агрегата. ПРИНАДЛЕЖНОСТИ Электронные микропроцессорные панели управления с дисплеем FWTOUCH Пользовательский интерфейс с монитором Dibond доступен в: FWTOUCHB-Black FWTOUCHW-White FWTOUCHG-Grey FWECSAP Силовая плата для управления FWECS FWECSAC Пользовательский интерфейс с дисплеем для управления FWECS FWEC1A Микропроцессорный блок управления с дисплеем FWEC1A FWEC2A Микропроцессорный блок управления с дисплеем FWEC2A FWEC3A Микропроцессорный блок управления с дисплеем FWEC3A FWFCKA FWEC*A распорка контроллера для настенного

FWEC2T Электронное управление FWEC2T для 2-трубной системы, FWEC4T для 4-трубной системы FWEC4T FWHSKA Датчик влажности для блоков управления

FWEC2A, FWEC3A, FWECS

FWTSKA Датчик воды для блоков управления

Электромеханическое управление YFSTA6 Термостат с автоматическим отключением Интерфейс питания и блоки управления для заслонок EPIMSB6 Интерфейс питания для параллельного подключения до 4 фанкойлов к одному блоку

Электрические нагреватели

Электрический нагреватель с монтажным комплектом, релейной коробкой и предохранительными устройствами Различные принадлежности PLT**N PLI**C Пленумы могут быть установлены как на подаче, так и на всасывании агрегата. PLT**C изолирован; PLT**N не изолирован CDRP1A Комплект насоса для слива конденсата EDPD Вспомогательный поддон для сбора конденсата Дополнительный аккумулятор EAHD**A Batterie additionnelle Отфильтровано FG4T*AA воздушный фильтр G4

Клапаны 2-ходовые, приводы ВКЛ/ВЫКЛ или МОДУЛИРУЮЩИЕ, питание 230 В или 24 В, гидравлические комплекты, для дополнительной батареи Клапаны 2-ходовые, приводы ВКЛ/ВЫКЛ или МОДУЛИРУЮЩИЕ, питание 230 В или 24 В, гидравлические комплекты, для главной

Клапаны 3-ходовые, приводы ВКЛ/ВЫКЛ или МОДУЛИРУЮЩИЕ, питание 230 В или 24 В, гидравлические комплекты, для дополнительной батареи Клапаны 3-ходовые, приводы ВКЛ/ВЫКЛ или МОДУЛИРУЮЩИЕ, питание 230 В или 24 В, гидравлические комплекты, для главной

Независимые от давления 2-ходовые клапаны, приводы ВКЛ/ ВЫКЛ, питание 230 В,eлические комплекты, для главной и дополнительной батареиFWBC

ЗАВОДСКОЙ КОМПЛЕКТ КЛАПАНОВ : • 2- / ( 1 . 89)• 3- / ( 1 . 89)• 2- / , Pres-sure independent (. FC66006204) FWB-C, , . :• клапан• электротермический привод• гидравлический комплект для установки клапана на змеевикKv 2- 3- . 3-4-5 . 90. . Устанавливаемый на заводе комплект 2-ходового клапанаУстанавливаемый на заводе комплект 3-ходового клапанаУстанавливаемый на заводе комплект 2-ходового клапана 1) On mode ; 2) By-Pass mode INLET COIL INLET VALVE OUTLET COIL OUTLET VALVE INLET VALVE OUTLET VALVE 1 2UT66002764-07 81 4 РАЗМЕРНЫЕ ДАННЫЕ На p.86—87 приведены размерные данные FWB-C и положения гидравлических соединений. 5 УСТАНОВКА НА МЕСТО ВНИМАНИЕ! Установка и запуск агрегата должны выполняться компетентным персоналом в соответствии с нормами пра- вильной инженерной практики и согласно с действующими нормативами. ВНИМАНИЕ! Установите канальный фанкойл, линейный вы

ключатель (IL) и/или любые дистанционные блоки управления в положение, недоступное для людей, находящихся в ванне или

МЕРЫ ПРЕДОСТОРОЖНОСТИ. Рекомендуется устано

вить возможные принадлежности на стандартном при- боре перед его размещением, руководствуясь при этом техническими паспортами. Всасывание и по- дача имеют прямоугольное сечение с отверстием, предусмотренным для крепления имеющихся принадлежностей. Можно повернуть соединения теплообменника на противополож- ной стороне, выполнив следующие действия («Соединения теплоо- бменника» p.88): Ū снимите верхнюю переднюю панель; Ū снимите резервуар для сбора конденсата; Ū снимите батарею, открутив крепежные винты (по 2 с каждой

Ū поверните батарею на 180° (по вертикальной оси) и закрепите ее обратно на агрегате; Ū снова установите резервуар и крышку. ИНСТРУКЦИИ ПО УСТАНОВКЕ Некоторые правила, которым нужно следовать: Ū Выпустите воздух из теплообменника при остановленных насо- сах, воздействуя на выпускные клапаны, расположенные рядом с соединениями батареи. Ū Каналы, в частности нагнетательный, должны быть изолирова- ны антиконденсатным материалом. Ū Установите рядом с прибором смотровую панель для операций технического обслуживания и очистки. Ū Агрегат должен быть установлен исходя из технических и про- ектных соображений, путем проведения аэравлической оцен- ки и оценки ПРОТИВОДАВЛЕНИЯ, предлагаемого КАНАЛОМ, применяемым на подаче, во избежание проблемы невозмож- ности изменения скорости: ответственность за это должна ле- жать не на изделии, а на установке. Ū Установите агрегат с необходимыми смотровыми люками для текущего и внеочередного обслуживания этих фанкойлов: для механических, электрических и гидравлических работ по их за-

Ū Установите панель управления на стену; выберите легкодо

ступное место для настройки функций и, если предусмотрено, эффективное местоположение для определения температуры. Избегайте мест, подверженных прямому воздействию солнеч

ных лучей, мест, подверженных воздействию постоянных пото- ков горячего или холодного воздуха, а также не создавайте пре- пятствий, мешающих правильному определению температуры. МЕРЫ ПРЕДОСТОРОЖНОСТИ. При нормальной работе, в частности с вентилятором, функци

онирующим на минимальной скорости, и при воздухе в поме- щении с высокой относительной влажностью, возможно обра- зование конденсата на подаче воздуха и на некоторых частях внешней конструкции прибора. Во избежание этих явлений, оставаясь всегда в пределах гра

ничных рабочих параметров, предусмотренных для установки, необходимо ограничить температуру входа воды внутрь об- менника. В частности, необходимо, чтобы разница между точ- кой росы воздуха (T

) и температурой воды на входе (T

НЕ превышала 14°C согласно соотношению: TW>TA, DP−14°C Пример: в случае если температура воздуха в помещении рав

на 25°C, а относительная влажность составляет 75%, значение точки росы будет около 20°C, и, соответственно, температура воды на входе в батарею должна быть более: Ū 20−14 = 6°C во избежание явлений конденсации в фанкойле, оборудованном клапаном. Ū 20 − 12 = 8 °C, если нельзя установить дополнительный ком

плект клапанов. Фанкойл с клапаномТемпература воздуха по сухому термометру [°C]21 23 25 27 29 31 33Относительная влажность %40 5 5 5 5 5 5 550 5 5 5 5 5 6 860 5 5 5 5 7 9 1170 5 5 6 8 9 11 1380 5 6 8 10 12 14 1690 6 8 10 12 14 16 18Фанкойл без клапанаТемпература воздуха по сухому термометру [°C]21 23 25 27 29 31 33Относительная влажность %40 6 6 6 6 6 6 650 6 6 6 6 6 8 1060 6 6 6 7 9 11 1370 6 6 8 10 11 13 1580 6 8 10 12 12 16 1890 8 10 12 14 14 18 20 В случае длительного простоя терминала с выключенным вен- тилятором и циркуляцией холодной воды в теплообменнике возможно образование конденсата также снаружи прибора. В этом случае рекомендуется установка в качестве дополнитель- ного оборудования 3-ходового (или 2-ходового) клапана, для того чтобы прервать поток воды в батарее, когда вентилятор

В случае остановок зимой слейте воду из системы во избежание по- вреждений из-за образования льда; если используются антифризы, проверьте температуру замерзания по таблице, приведенной ниже.FWBC

% гликоля по весуТемпература замерзания (°C)Изменение выходной мощностиИзменение падения напора0 0 1,00 1,0010 -4 0,97 1,0520 -10 0,92 1,1030 -16 0,87 1,1540 -24 0,82 1,20 Электрические соединения

Для каждой термовентиляционной установки необходимо предусмотреть в сети электропитания выключатель(IL) с раз

мыкающими контактами на расстоянии не менее 3мм и соот- ветствующий защитный предохранитель(F).

• FWEC4T: pag. 138; ПРИМЕЧАНИЕ. Электрические кабели (питания и управления) необходимо подвести к клеммной колодке через кабельный зажим, расположенный на противоположной стенке со сторо- ны гидравлических соединений. ВНИМАНИЕ! — :

6 ФУНКЦИОНАЛЬНАЯ ПРОВЕРКА

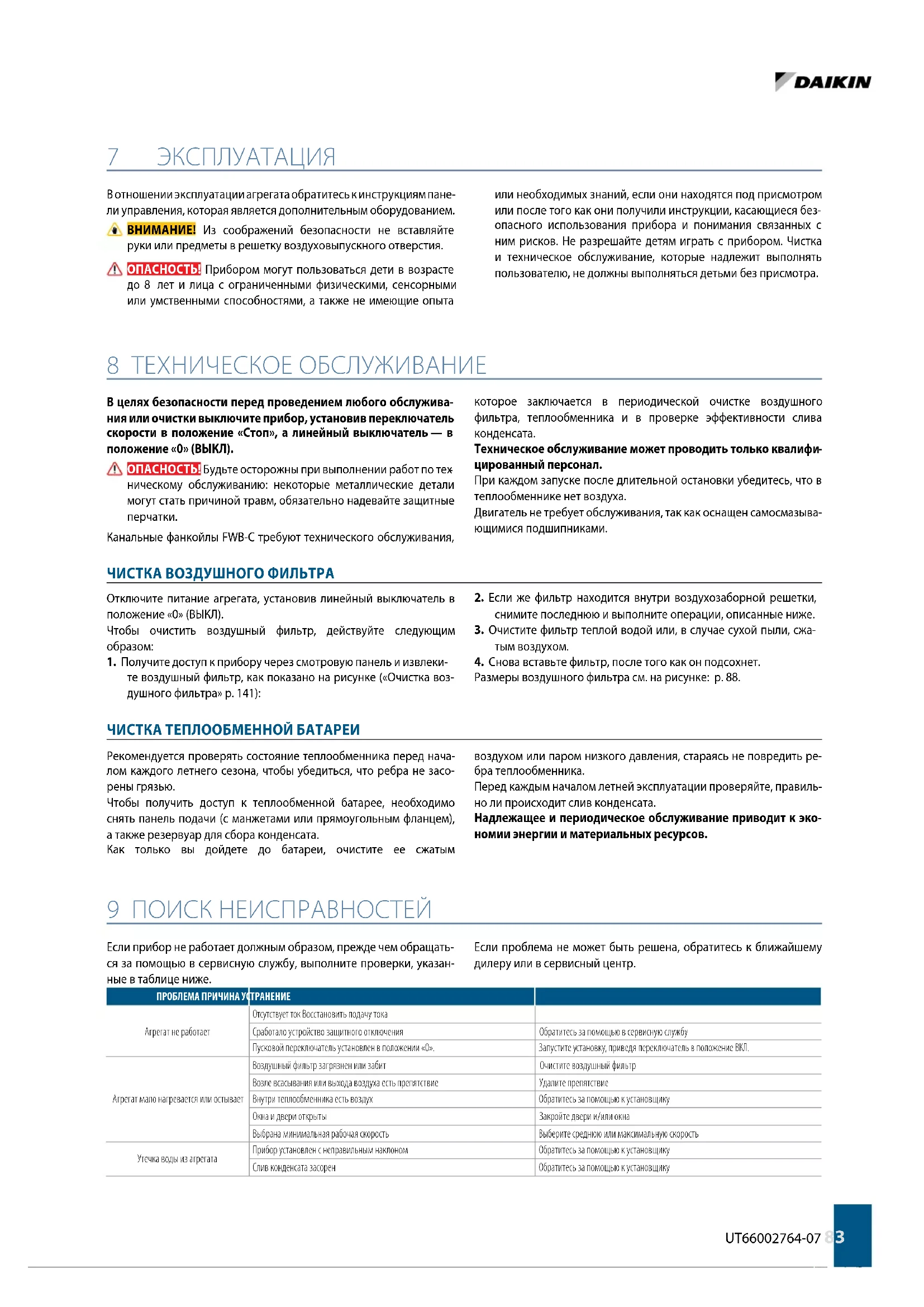

.UT66002764-07 83 7 ЭКСПЛУАТАЦИЯ В отношении эксплуатации агрегата обратитесь к инструкциям пане- ли управления, которая является дополнительным оборудованием. ВНИМАНИЕ! Из соображений безопасности не вставляйте руки или предметы в решетку воздуховыпускного отверстия. ОПАСНОСТЬ! Прибором могут пользоваться дети в возрасте до 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями, а также не имеющие опыта или необходимых знаний, если они находятся под присмотром или после того как они получили инструкции, касающиеся без- опасного использования прибора и понимания связанных с ним рисков. Не разрешайте детям играть с прибором. Чистка и техническое обслуживание, которые надлежит выполнять пользователю, не должны выполняться детьми без присмотра. 8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ В целях безопасности перед проведением любого обслужива- ния или очистки выключите прибор, установив переключатель скорости в положение «Стоп», а линейный выключатель— в положение«0» (ВЫКЛ). ОПАСНОСТЬ! Будьте осторожны при выполнении работ по тех

ническому обслуживанию: некоторые металлические детали могут стать причиной травм, обязательно надевайте защитные

Канальные фанкойлы FWB-C требуют технического обслуживания, которое заключается в периодической очистке воздушного фильтра, теплообменника и в проверке эффективности слива конденсата. Техническое обслуживание может проводить только квалифи

цированный персонал. При каждом запуске после длительной остановки убедитесь, что в теплообменнике нет воздуха. Двигатель не требует обслуживания, так как оснащен самосмазыва- ющимися подшипниками. ЧИСТКА ВОЗДУШНОГО ФИЛЬТРА Отключите питание агрегата, установив линейный выключатель в положение «0» (ВЫКЛ). Чтобы очистить воздушный фильтр, действуйте следующим

1. Получите доступ к прибору через смотровую панель и извлеки-

те воздушный фильтр, как показано на рисунке («Очистка воз- душного фильтра» p.141):

2. Если же фильтр находится внутри воздухозаборной решетки,

снимите последнюю и выполните операции, описанные ниже.

3. Очистите фильтр теплой водой или, в случае сухой пыли, сжа-

4. Снова вставьте фильтр, после того как он подсохнет.

Размеры воздушного фильтра см. на рисунке: p.88. ЧИСТКА ТЕПЛООБМЕННОЙ БАТАРЕИ Рекомендуется проверять состояние теплообменника перед нача- лом каждого летнего сезона, чтобы убедиться, что ребра не засо- рены грязью. Чтобы получить доступ к теплообменной батарее, необходимо снять панель подачи (с манжетами или прямоугольным фланцем), а также резервуар для сбора конденсата. Как только вы дойдете до батареи, очистите ее сжатым воздухом или паром низкого давления, стараясь не повредить ре- бра теплообменника. Перед каждым началом летней эксплуатации проверяйте, правиль- но ли происходит слив конденсата. Надлежащее и периодическое обслуживание приводит к эко- номии энергии и материальных ресурсов. 9 ПОИСК НЕИСПРАВНОСТЕЙ Если прибор не работает должным образом, прежде чем обращать- ся за помощью в сервисную службу, выполните проверки, указан- ные в таблице ниже. Если проблема не может быть решена, обратитесь к ближайшему дилеру или в сервисный центр. ПРОБЛЕМА ПРИЧИНА УСТРАНЕНИЕАгрегат не работаетОтсутствует ток Восстановить подачу токаСработало устройство защитного отключения Обратитесь за помощью в сервисную службу Пусковой переключатель установлен в положении «0». Запустите установку, приведя переключатель в положение ВКЛ. Агрегат мало нагревается или остываетВоздушный фильтр загрязнен или забит Очистите воздушный фильтрВозле всасывания или выхода воздуха есть препятствие Удалите препятствиеВнутри теплообменника есть воздух Обратитесь за помощью к установщикуОкна и двери открыты Закройте двери и/или окнаВыбрана минимальная рабочая скорость Выберите среднюю или максимальную скоростьУтечка воды из агрегатаПрибор установлен с неправильным наклоном Обратитесь за помощью к установщикуСлив конденсата засорен Обратитесь за помощью к установщикуFWB-C

10 НОМИНАЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ » 2 трубы FWB-C 04 05 06 08Скорость мин. сред. макс. мин. сред. макс. мин. сред. макс. мин. сред. макс.Сертифицированные параметры скорости 2,5,7 1,5,7 1,6,7 1,4,7 Номинальный расход воздуха (E) m³/h 109 246 276 171 275 341 195 360 402 305 532 652 Полезный статический напор (E) Pa 10 50 63 19 50 77 19 50 63 17 50 75 Потребляемая мощность (E) W 24 57 82 34 69 106 34 85 106 76 143 192 Максимальный потребляемый ток A 0,40 0,56 0,56 1,10 Общая производительность охлаждения (1)(E) kW 0,92 1,72 1,90 1,27 1,90 2,27 1,57 2,69 2,96 1,92 3,17 3,68 Явная производительность охлаждения (1)(E) kW 0,61 1,21 1,34 0,89 1,34 1,59 1,07 1,86 2,03 1,42 2,39 2,81 Класс FCEER (E) D D D E Расход воды (2) l/h 160 306 340 222 339 408 274 476 527 343 568 664 Потеря напора (2)(E) kPa 2 5 6 3 6 8 3 7 9 3 8 11 Производительность нагрева (3)(E) kW 0,88 1,81 1,99 1,33 1,98 2,35 1,59 2,80 3,10 2,35 3,71 4,31 Класс FCCOP (E) D D D D Расход воды (3) l/h 153 315 346 231 345 408 276 488 538 408 644 749 Потеря напора (3)(E) kPa 1 4 5 2 5 7 2 6 8 4 9 11 Стандартная батарея — число рядов Общий уровень шума (4) dB(A) 32 49 29 39 50 54 39 50 54 38 52 58 Испускаемый уровень шума + всасывание воздуха (4)(E) dB(A) 30 47 50 37 48 52 37 48 52 36 50 56 Уровень шума подачи воздуха (4)(E) dB(A) 29 46 49 37 47 52 36 47 51 35 49 55 Содержание воды — батарея STD dm³ 1,20 1,20 2,20 1,60 Тип кабелей питания N07V-K N07V-K N07V-K N07V-K Площадь сечения кабелей питания (5) mm² 1,00 1,00 1,00 1,50 Защитный плавкий предохранитель F A 1 1 1 2 Тип предохранителей gG gG gG gG FWB-C10 11 15 17Скорость мин. сред. макс. мин. сред. макс. мин. сред. макс. мин. сред. макс. Сертифицированные параметры скорости 1,6,7 1,6,7 5,6,7 5,6,7 Номинальный расход воздуха (E) m³/h 333 687 760 333 687 760 1050 1163 1289 1050 1163 1289 Полезный статический напор (E) Pa 12 50 61 12 50 61 40 50 53 40 50 60 Потребляемая мощность (E) W 76 167 192 76 167 192 235 280 332 235 280 332 Максимальный потребляемый ток A 1,10 1,10 2,10 2,10 Общая производительность охлаждения (1)(E) kW 2,22 4,22 4,63 2,44 4,79 5,23 6,15 6,66 7,21 6,91 7,49 8,12 Явная производительность охлаждения (1)(E) kW 1,60 3,09 3,39 1,70 3,33 3,64 4,51 4,88 5,29 4,83 5,23 5,67 Класс FCEER (E) D D D D Расход воды (2) l/h 394 753 828 432 850 930 1095 1191 1295 1225 1333 1448 Потеря напора (2)(E) kPa 2 7 8 3 10 12 13 16 18 20 23 26 Производительность нагрева (3)(E) kW 2,54 4,76 5,17 2,63 5,03 5,49 6,68 7,22 7,80 7,18 7,80 8,46 Класс FCCOP (E) D D D D Расход воды (3) l/h 442 827 898 457 875 955 1162 1256 1357 1248 1356 1472 Потеря напора (3)(E) kPa 2 7 8 3 9 11 12 14 16 17 20 23 Стандартная батарея — число рядов Общий уровень шума (4) dB(A) 38 55 58 38 55 58 61 63 69 61 63 69 Испускаемый уровень шума + всасывание воздуха (4)(E) dB(A) 36 53 56 36 53 56 59 61 67 59 61 67 Уровень шума подачи воздуха (4)(E) dB(A) 35 52 55 35 53 55 58 60 66 58 60 66 Содержание воды — батарея STD dm³ 2,50 3,30 2,50 3,30 Тип кабелей питания N07V-K N07V-K N07V-K N07V-K Площадь сечения кабелей питания (5) mm² 1,50 1,50 1,50 1,50 Защитный плавкий предохранитель F A 2 2 2 2 Тип предохранителей gG gG gG gG (1) Температура воды 7 °C / 12 °C, температура воздуха 27 °C по сухому термометру / 19 °C по влажному термометру (47 % относительной влажности), выраженная согласно EN1397:2021 (2) Температура воды 7 °C / 12 °C, температура воздуха 27 °C по сухому термометру / 19 °C по влажному термометру (47 % относительной влажности) (3) Температура воды 45 °C / 40 °C, температура воздуха 20 °C(4) Уровень шума, измеренный согласно ISO 3741 и ISO 3742 (5) Указанное сечение следует рассматривать как минимально рекомендуемое сечение. Выбор кабелей должен производиться в соответствии со стандартом CEI — UNEL 35024/1. (E) Сертифицированные параметры EUROVENTЭлектропитание 230-1-50 (В-фаза-Гц)UT66002764-07 85 » 4 трубы FWB-C 04 05 06 08Скорость мин. сред. макс. мин. сред. макс. мин. сред. макс. мин. сред. макс.Сертифицированные параметры скорости 2,5,7 1,5,7 1,6,7 1,4,7 Номинальный расход воздуха (E) m³/h 109 243 270 170 272 336 195 357 398 302 524 642 Полезный статический напор (E) Pa 10 50 63 19 50 77 19 50 63 17 50 75 Потребляемая мощность (E) W 24 57 82 34 69 106 34 85 106 76 143 192 Максимальный потребляемый ток A 0,40 0,56 0,56 1,10 Общая производительность охлаждения (1)(E) kW 0,92 1,70 1,86 1,26 1,88 2,24 1,57 2,67 2,93 1,89 3,13 3,64 Явная производительность охлаждения (1)(E) kW 0,61 1,20 1,31 0,88 1,33 1,57 1,07 1,84 2,01 1,41 2,35 2,78 Класс FCEER (E) D D D E Расход воды (2) l/h 160 302 333 221 335 404 274 473 522 339 562 656 Потеря напора (2)(E) kPa 2 5 6 3 6 8 3 7 9 3 8 11 Производительность нагрева (3)(E) kW 1,14 1,93 2,06 1,55 2,07 2,32 2,09 3,09 3,29 2,80 3,82 4,24 Класс FCCOP (E) D D C D Расход воды (3) l/h 100 169 180 136 181 204 183 271 288 245 334 371 Потеря напора (3)(E) kPa 1 2 3 2 3 3 2 3 4 3 5 6 Дополнительная батарея — число рядов Общий уровень шума (4) dB(A) 28 49 52 39 50 54 36 47 51 38 52 58 Испускаемый уровень шума + всасывание воздуха (4)(E) dB(A) 26 47 50 37 48 52 37 48 52 36 50 56 Уровень шума подачи воздуха (4)(E) dB(A) 25 46 49 36 47 51 36 47 51 35 49 55 Содержание воды — дополнительная батарея dm³ 0,47 0,47 0,59 0,59 Тип кабелей питания N07V-K N07V-K N07V-K N07V-K Площадь сечения кабелей питания (5) mm² 1,00 1,00 1,00 1,50 Защитный плавкий предохранитель F A 1 1 1 2 Тип предохранителей gG gG gG gG FWB-C 10 11 15 17 Скорость мин. сред. макс. мин. сред. макс. мин. сред. макс. мин. сред. макс. Сертифицированные параметры скорости 1,6,7 1,6,7 5,6,7 5,6,7 Номинальный расход воздуха (E) m³/h 333 683 755 333 683 755 1050 1163 1289 1050 1163 1289 Полезный статический напор (E) Pa 12 50 61 12 50 61 40 50 60 40 50 60 Потребляемая мощность (E) W 76 167 192 76 167 192 235 280 332 235 280 332 Максимальный потребляемый ток A 1,10 1,10 2,10 2,10 Общая производительность охлаждения (1)(E) kW 2,22 4,20 4,60 2,44 4,76 5,20 6,15 6,66 7,21 6,91 7,49 8,12 Явная производительность охлаждения (1)(E) kW 1,60 3,07 3,36 1,70 3,31 3,62 4,51 4,88 5,29 4,83 5,23 5,67 Класс FCEER (E) D D D D Расход воды (2) l/h 394 749 822 432 846 925 1095 1191 1295 1225 1333 1448 Потеря напора (2)(E) kPa 2 7 8 3 10 12 13 16 18 20 23 26 Производительность нагрева (3)(E) kW 3,40 5,17 5,45 3,40 5,17 5,45 6,42 6,73 7,06 6,42 6,73 7,06 Класс FCCOP (E) D D D D Расход воды (3) l/h 297 452 477 297 452 477 562 590 618 562 590 618 Потеря напора (3)(E) kPa 6 13 14 6 13 14 19 21 22 19 21 22 Дополнительная батарея — число рядов Общий уровень шума (4) dB(A) 38 55 58 38 55 58 61 63 69 61 63 69 Испускаемый уровень шума + всасывание воздуха (4)(E) dB(A) 36 53 56 36 53 56 59 61 67 59 61 67 Уровень шума подачи воздуха (4)(E) dB(A) 35 52 55 35 52 55 58 60 66 58 60 66 Содержание воды — дополнительная батарея dm³ 0,97 0,97 0,97 0,97 Тип кабелей питания N07V-K N07V-K N07V-K N07V-K Площадь сечения кабелей питания (5) mm² 1,50 1,50 1,50 1,50 Защитный плавкий предохранитель F A 2 2 2 2 Тип предохранителей gG gG gG gG (1) Температура воды 7 °C / 12 °C, температура воздуха 27 °C по сухому термометру / 19 °C по влажному термометру (47 % относительной влажности), выраженная согласно EN1397:2021 (2) Температура воды 7 °C / 12 °C, температура воздуха 27 °C по сухому термометру / 19 °C по влажному термометру (47 % относительной влажности) (3) Температура воды 65 °C / 55 °C, температура воздуха 20 °C(4) Уровень шума, измеренный согласно ISO 3741 и ISO 3742 (5) Указанное сечение следует рассматривать как минимально рекомендуемое сечение. Выбор кабелей должен производиться в соответствии со стандартом CEI — UNEL 35024/1. (E) Сертифицированные параметры EUROVENTЭлектропитание 230-1-50 (В-фаза-Гц) 11 ПОКАЗАТЕЛИ ВЕСА FWB-C 04 05 06 08 10 11 15 17 2 трубы кг 24,4 25,4 33,0 36,0 45,0 45,0 51,0 51,0 4 трубы 25,8 26,8 34,6 37,6 47,5 47,5 53,5 53,5FWB-C

1 Гидравлические соединения стандартной батареи 2 Гидравлические соединения дополнительной батареи 3 Слив конденсата
