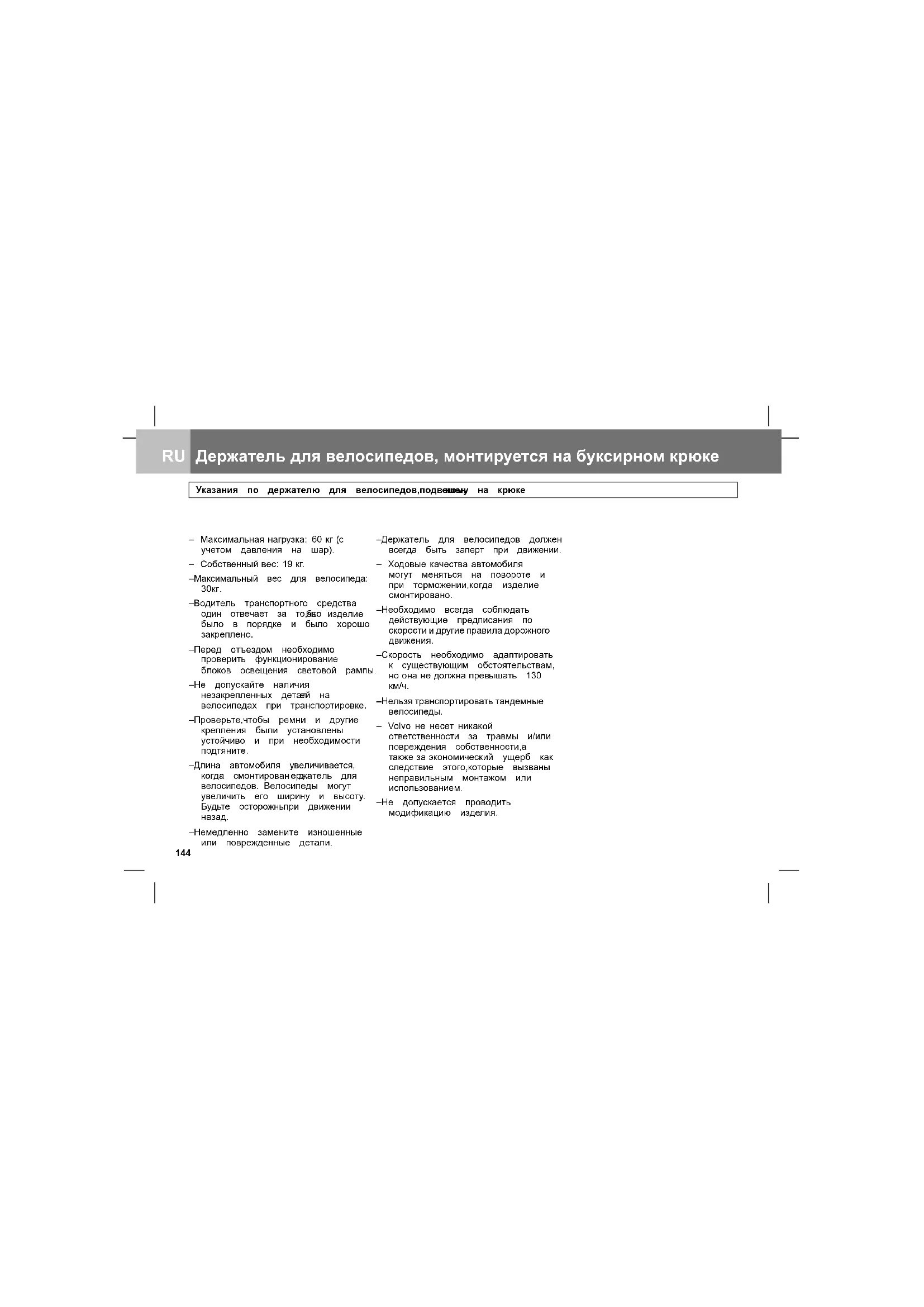

142RU - Держатель для велосипедов, монтируется на буксирном крюке Указания по держателю для велосипедов, подвешенному на крюке ........................ 144 Подготовка ................................................................. 145 Монтаж на автомоб иле ........................................................

Транспортировка ............................................................ 149 Регулировка ................................................................ 152 Рампа .................................................................... 155RU Держатель для велосипедов, монтируется на буксирном крюке Указания по держателю для велосипедов, подвешен ному на крюке – Максимальная нагрузка:60кг (с учетом давления на шар). – Собственный вес:19кг. – Максимальный вес для велосипеда: 30 кг. – Водитель транспортного средства один отвечает за то, что

было в порядке и было хорошо закреплено. – Перед отъездом необходимо проверить функционирование блоков освещения световой рампы. – Не допускайте наличия незакрепленных детал

велосипедах при транспортировке. – Проверьте, чтобы ремни и другие крепления были установлены устойчиво и при необходимости

– Длина автомобиля увеличивается, когда смонтирован д ержатель для велосипедов. Велосипеды могут увеличить его ширину и высоту. Будьте осторожны при движении

– Немедленно замените изношенные или поврежденные детали. – Держатель для велосипедов должен всегда быть заперт при движении. – Ходовыекачестваавтом

могут меняться на повороте и при торможении, когда изделие смонтировано. – Необходимо всегда соблюдать действующие предписания по скорости и другие правила дорожного

– Скорость необходимо адаптировать к существующим обстоятельствам, ноонанедолжнапрев ышать 130

– Нельзя транспортировать тандемные велосипеды. –Volvoне несет никак

ответственности за травмы и/или повреждения собственности, а такжезаэкономич еский ущерб как следствие этого, которые вызваны неправильным монтажом или использованием

– Не допускается проводить модификацию изделия. 144Держатель для велосипедов, монтируется на буксирном крюке RU

Закрепите винтами опорную дугу.

Привинтите регулятор, чтобы подготовить закрепление держателя рамы на опорной дуге. 145RU Держатель для велосипедов, монтируется на буксирном крюке

– Втяните держатель рамы, чтобы освободить кронштейн. Он может облегчить одновременное сжимание

– Зажмите кронштейн вокруг опорной дугииотпуститепружины. Обратите внимание! Пружина в держателе рамы имеет большое упругое сопротивление, поэтому берегите пальцы. – Открутите крепления регистрационного номера от нижней части держателя для велосипедов. – Закрепите регистрационный номер на держателе для велосипедов. – Надавав, зафиксируйте с помощью креплений, которые были сняты. 146Держатель для велосипедов, монтируется на буксирном крюке RU Монтаж на автомобиле – Разомкните и потяните назад стопорную скобу натяжного рычага. – Проверьте символ на стопорной

– Поднимите натяжной рычаг. – Очистите буксирный крюк от грязи и

– Установите держатель для велосипедов на буксирный крюк. – Полностью опустите натяжной рычаг. Обратите внимание! Между бампером и центром шаровой сцепки должно быть расстояние минимум 65 мм. Старайтесь не повредить на бампер автомобиля. 147RU Держатель для велосипедов, монтируется на буксирном крюке Монтаж на автомобиле – Проведите вперед стопорную скобу, заприте и выньте ключ. – Проверьте символ на стопорной

– Подсоедините к электрогнезду на автомобиле. Обратите внимание! Если автомобиль имеет 7-контактную розетку, то требуется переходник. 148Держатель для велосипедов, монтируется на буксирном крюке RU Транспортировка – Установите велосипед/ велосипеды на держатель для велосипедов. Установите велосипеды внахлестку

если на держатель для велосипедов необходимо погрузить несколько велосипедов - самый тяжелый велосипед в глубине. – Проверьте, чтобы руль велосипеда в глубине не ударял о крышку багажника автомобиля. При необходимости освободите рулевую штангу и поверните руль или по возможности переместите велосипед из его положения. Обратите внимание! Помните о том, что отработанные газы из автомобиля горячие, иони могут воздействовать на держатель для велосипедов или его груз. Это особенно касается тех частей, которые изготовлены из пластмассы. Принеобходимостиследуетпоэтому отводить отработанные газы от держателя для велос

Крепление велосипеда – Зажмите велосипед держателем рамы, как показано на рисунках. 149RU Держатель для велосипедов, монтируется на буксирном крюке Транспортировка – С помощью крепежных ремней зафиксируйте оба колеса, потянув за ручку затвора. – Протяните излишки крепежных ремней через петли. Снятие велосипеда – Освободите крепежный ремень, надавив на затвор. – Снимите руль с держателя рамы. – Чтобы можно было открыть крышкубагажниканапятидверных автомобилях, держатель для велосипедов можно наклонить

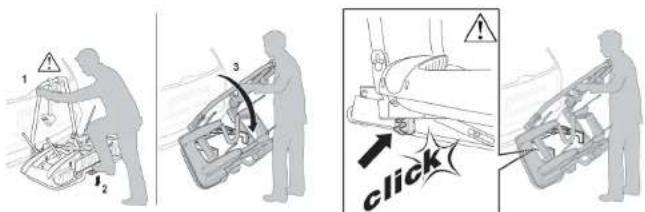

150Держатель для велосипедов, монтируется на буксирном крюке RU Транспортировка – Возьмитесь за опорные дуги. – Нажмитенапедальипотяните держатель для велосипедов к себе. – Поднимите держатель для велосипедов, чтобы он заперся сощутимымщелчком. – Проверьте, чтобы держатель для велосипедов был как следует заперт в поднятом положении. 151RU Держатель для велосипедов, монтируется на буксирном крюке Регулировка Угол открывания – Держатель для велосипедов можно наклонить для удобного открытия крышки багажника. Угол открытия можно регулировать

перемещая стопорные винты. Так вы увеличиваете угол открытия. – Освободите стопорные винты с обеих сторон. – Установите стопорные винты в верхние положения. 152Держатель для велосипедов, монтируется на буксирном крюке RU Регулировка Закрепление – Для фиксации держателя для велосипедов на буксирном крюке необходимо давление 50 кг. Если держатель для велосипедов можно повернуть на буксирном крюке или если натяжной рычаг откидывается вниз слишком медленно, установочное давление необходимо отрегулировать. – Освободите регулировочные винты. – Если держатель для велосипедов установлен слишком свободно, поверните градусный диск вверх.. – Если натяжной рычаг слишком медленно откидывается вниз, поверните градусный диск вниз. 153RU Держатель для велосипедов, монтируется на буксирном крюке Регулировка – Затяните регулировочные винты. 154Держатель для велосипедов, монтируется на буксирном крюке RU

– Навесьте рампу в соответствующих отверстиях. – Закатите первый велосипед. – Переместите рампу. – Закатите второй велосипед, развернув в другую сторону. – Поднимите рампу и положите ее в

– Наклоните держатель для велосипедов. 155RU Держатель для велосипедов, монтируется на буксирном крюке

– Установите рампу между велосипедами и закрепите в держателе, развернув рампу нижней частью вверх. – Установите рампу, как показано на

– Поднимите держатель для велосипедов, чтобы он заперся сощутимымщелчком. – Проверьте, чтобы держатель для велосипедов был как следует заперт в поднятом положении. 156jdflksjdjdflksjd Volvo Car Corporation 31373170, 2012-04 Printed in Göteborg, Sweden
