РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RD5405 SHERWOOD

MODE D'EMPLOI АУДИО/ВИДЕО ПРИЕМНИК ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

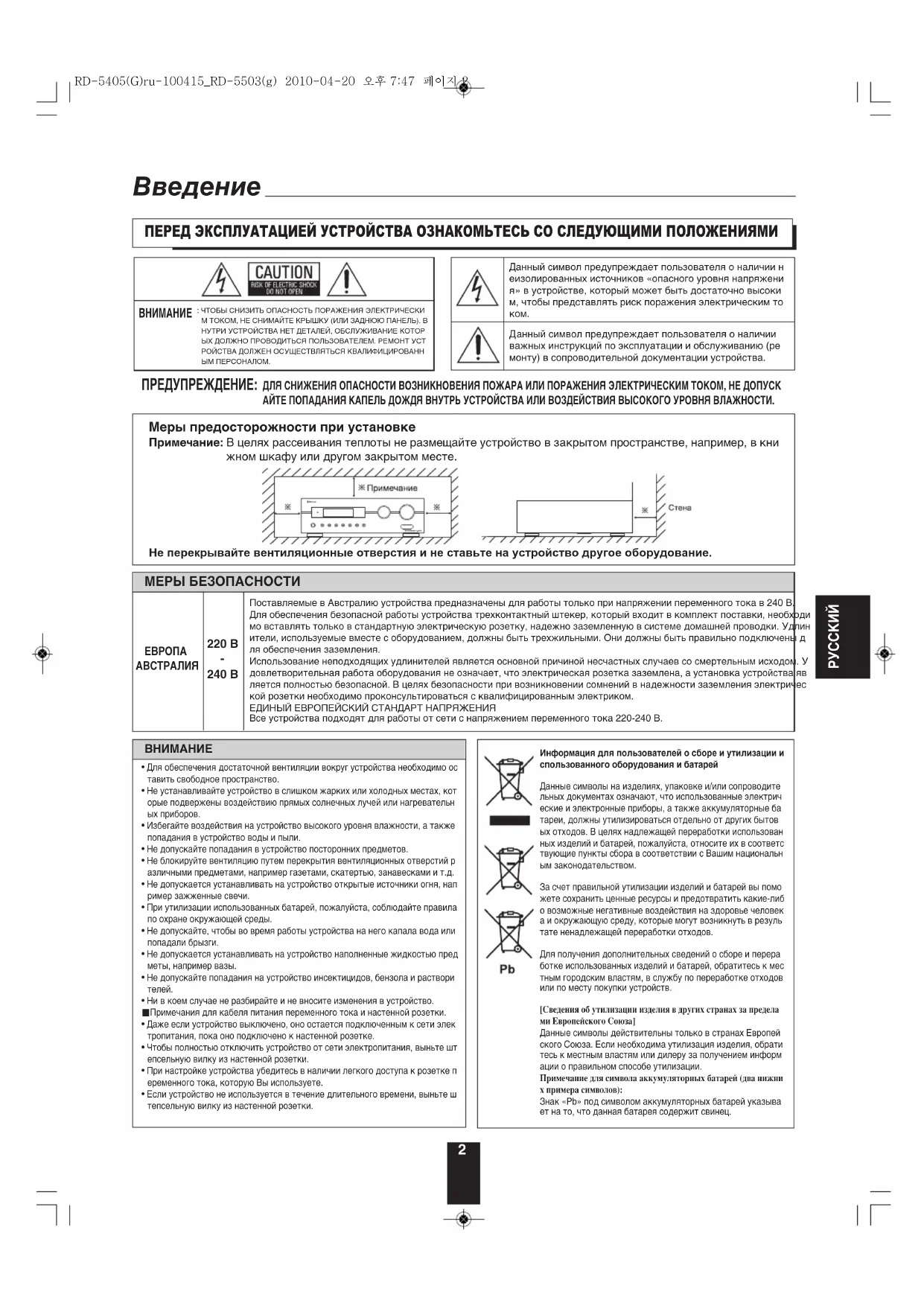

ДЛЯ СНИЖЕНИЯ ОПАСНОСТИ ВОЗНИКНОВЕНИЯ ПОЖАРА ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ ДОПУСК АЙТЕ ПОПАДАНИЯ КАПЕЛЬ ДОЖДЯ ВНУТРЬ УСТРОЙСТВА ИЛИ ВОЗДЕЙСТВИЯ ВЫСОКОГО УРОВНЯ ВЛАЖНОСТИ. Данный символ предупреждает пользователя о наличии неизолированных источников «опасного уровня напряжени » в устройстве, который может быть достаточно высоким, чтобы представлять риск поражения электрическим то

анный символ предупреждает пользователя о наличииважных инструкций по эксплуатации и обслуживанию (ремонту) в сопроводительной документации устройства. Меры предосторожности при установке Примечание: В целях рассеивания теплоты не размещайте устройство в закрытом пространстве, например, в кни жном шкафу или другом закрытом месте. : ЧТОБЫ СНИЗИТЬ ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ). ВНУТРИ УСТРОЙСТВА НЕТ ДЕТАЛЕЙ, ОБСЛУЖИВАНИЕ КОТОРЫХ ДОЛЖНО ПРОВОДИТЬСЯ ПОЛЬЗОВАТЕЛЕМ. РЕМОНТ УСТРОЙСТВА ДОЛЖЕН ОСУЩЕСТВЛЯТЬСЯ КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ.

ПРЕДУПРЕЖДЕНИЕ: Не перекрывайте вентиляционные отверстия и не ставьте на устройство другое оборудование. ПЕРЕД ЭКСПЛУАТАЦИЕЙ УСТРОЙСТВА ОЗНАКОМЬТЕСЬ СО СЛЕДУЮЩИМИ ПОЛОЖЕНИЯМИ Поставляемые в Австралию устройства предназначены для работы только при напряжении переменного тока в 240 В.Для обеспечения безопасной работы устройства трехконтактный штекер, который входит в комплект поставки, необходимо вставлять только в стандартную электрическую розетку, надежно заземленную в системе домашней проводки. Удлинители, используемые вместе с оборудованием, должны быть трехжильными. Они должны быть правильно подключены для обеспечения заземления.Использование неподходящих удлинителей является основной причиной несчастных случаев со смертельным исходом. Удовлетворительная работа оборудования не означает, что электрическая розетка заземлена, а установка устройства является полностью безопасной. В целях безопасности при возникновении сомнений в надежности заземления электрической розетки необходимо проконсультироваться с квалифицированным электриком.ЕДИНЫЙ ЕВРОПЕЙСКИЙ СТАНДАРТ НАПРЯЖЕНИЯВсе устройства подходят для работы от сети с напряжением переменного тока 220-240 В. МЕРЫ БЕЗОПАСНОСТИ

• Для обеспечения достаточной вентиляции вокруг устройства необходимо оставить свободное пространство.• Не устанавливайте устройство в слишком жарких или холодных местах, которые подвержены воздействию прямых солнечных лучей или нагревательных приборов. • Избегайте воздействия на устройство высокого уровня влажности, а такжепопадания в устройство воды и пыли.• Не допускайте попадания в устройство посторонних предметов.• Не блокируйте вентиляцию путем перекрытия вентиляционных отверстий различными предметами, например газетами, скатертью, занавесками и т.д.• Не допускается устанавливать на устройство открытые источники огня, например зажженные свечи.• При утилизации использованных батарей, пожалуйста, соблюдайте правилапо охране окружающей среды.• Не допускайте, чтобы во время работы устройства на него капала вода илипопадали брызги.• Не допускается устанавливать на устройство наполненные жидкостью предметы, например вазы.• Не допускайте попадания на устройство инсектицидов, бензола и растворителей.• Ни в коем случае не разбирайте и не вносите изменения в устройство.■Примечания для кабеля питания переменного тока и настенной розетки.• Даже если устройство выключено, оно остается подключенным к сети электропитания, пока оно подключено к настенной розетке. • Чтобы полностью отключить устройство от сети электропитания, выньте штепсельную вилку из настенной розетки.• При настройке устройства убедитесь в наличии легкого доступа к розетке переменного тока, которую Вы используете.• Если устройство не используется в течение длительного времени, выньте штепсельную вилку из настенной розетки.Информация для пользователей о сборе и утилизации использованного оборудования и батарейДанные символы на изделиях, упаковке и/или сопроводительных документах означают, что использованные электрические и электронные приборы, а также аккумуляторные батареи, должны утилизироваться отдельно от других бытовых отходов. В целях надлежащей переработки использованных изделий и батарей, пожалуйста, относите их в соответствующие пункты сбора в соответствии с Вашим национальным законодательством.За счет правильной утилизации изделий и батарей вы поможете сохранить ценные ресурсы и предотвратить какие-либо возможные негативные воздействия на здоровье человека и окружающую среду, которые могут возникнуть в результате ненадлежащей переработки отходов.Для получения дополнительных сведений о сборе и переработке использованных изделий и батарей, обратитесь к местным городским властям, в службу по переработке отходовили по месту покупки устройств.[Сведения об утилизации изделия в других странах за пределами Европейского Союза]Данные символы действительны только в странах Европейского Союза. Если необходима утилизация изделия, обратитесь к местным властям или дилеру за получением информации о правильном способе утилизации.Примечание для символа аккумуляторных батарей (два нижних примера символов):Знак «Pb» под символом аккумуляторных батарей указывает на то, что данная батарея содержит свинец. RD-5405(G)ru-100415_RD-5503(g) 2010-04-20 오후 7:47 페이지 23

ПЕРЕД ЭКСПЛУАТАЦИЕЙ УСТРОЙСТВА ОЗНАКОМЬТЕСЬ СО СЛЕДУЮЩИМИ ПОЛОЖЕНИЯМИ l 2 • Подключение устройства l 4 Элементы управления на передней панели l 8 Пульт дистанционного управления l 9 ДИАПАЗОН РАБОТЫ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ l 10• УСТАНОВКА ЭЛЕМЕНТОВ ПИТАНИЯ l 10 • Эксплуатация ПРОСЛУШИВАНИЕ ЗАПРОГРАММИРОВАННОГО ИСТОЧНИКА l 11 • ОБЪЕМНЫЙ ЗВУК l 14• ПРОСЛУШИВАНИЕ ОБЪЕМНОГО ЗВУКА l 15 • ПРОСЛУШИВАНИЕ РАДИОПЕРЕДАЧ l 20• ПРОСЛУШИВАНИЕ РАДИОПРОГРАММ с ФУНКЦИЕЙ ПЕРЕДАЧИ ДАННЫХ (ТОЛЬКО ДИАПАЗОН FM) l 22 • (Приемник данных по радиосигналу (Региональная опция для некоторых стран в Европе и других регионах)) ЗАПИСЬ l 24• ПРОЧИЕ ФУНКЦИИ l 25• ИСПОЛЬЗОВАНИЕ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ l 26• Настройка системы l 27 НАСТРОЙКА СИСТЕМЫ l 29• НАСТРОЙКА ВХОДНОГО СИГНАЛА l 31• НАСТРОЙКА КОЛОНОК l 32• НАСТРОЙКА УРОВНЯ КАНАЛА l 36• НАСТРОЙКА ПАРАМЕТРА l 38• Инструкция по устранению неисправностей l 40 Технические характеристики l 41 RD-5405(G)ru-100415_RD-5503(g) 2010-04-20 오후 7:47 페이지 34 Подключение устройства

• Перед подключением следует убедиться в том, что шнур устройства не подключен к розетке переменного тока.

• При подключении шнуров аудио и видео сигнала, а также проводов от колонок необходимо следовать цветовой мар

• Следует выполнять подключения правильно и вставлять провода плотно. В противном случае может наблюдаться п ропадание звука, посторонние шумы или произойдет повреждение ресивера.

1. ПОДКЛЮЧЕНИЕ АНТЕНН

Внутренняя FM антенна

• Меняйте расположение внутренней FM антенны до тех пор, пока . Вы не получите самое лучшее качест во сигнала своих любимых FM станций.

Кольцевая АМ антенна Внешняя АМ антенна

• Установите кольцевую АМ антенну как можно дальше от ресивера, телевизора, проводов колоно к и кабеля подачи . питания. После этого установите ее в положение максимального качества пр иема сигнала.

• В том случае, если при использовании внутренней АМ антенны не удается достичь желаемого ка чества сигнала, вместо . нее может быть использована внешняя АМ антенна.

• Для дальнейшего улучшения качества приема си гнала можно . использовать внешнюю FM антенн у на 75 Ω. Перед заменой вну-тренней антенны н а внешнюю следует отсоединить внутреннюю ан тенну от ресивера. RD-5405(G)ru-100415_RD-5503(g) 2010-04-28 오전 9:55 페이지 45

IDEO 2 BD плеер, DVD плеер, телевизор и т.п.

VIDEO 1 BD плеер, DVD плеер, магнитофон, минидиск рекодер и т.п. TV, проектор и т.д.Кассетная дека, MD-рекордер, и т.д.Кассетная дека

2. ПОДКЛЮЧЕНИЕ АУДИО/ВИДЕО УСТРОЙСТВ

3. ПОДКЛЮЧЕНИЕ ЦИФРОВЫХ ВХОДОВ

• К данным ЦИФРОВЫМ ВХОДАМ можно подключить ОПТИЧЕСКИЕ и КОАКСИАЛЬНЫЕ ВЫХОДЫ устройств, которые подключены к вход ам CD и VIDEO 1 данного устройства.

• Цифровой вход следует подключать к таким устройствам как CD пл ееры, LD плееры, DVD плееры и т. п, которые могут выдавать цифро вые сигналы в формате Dolby Digital или PCM и т.п.

• Более подробная информация находится в инструкции к подключае мому устройству.

• При выполнении COAXIAL DIGITAL (КОАКСИАЛЬНОГО ЦИФРОВОГ О) подключения следует убедиться в том, что используется КОАКСИАЛЬНЫЙ кабель на 75 Ω, а не обычный АУДИО кабель.

• С данным устройством можно использовать не все имеющиеся в продаже оптические кабели . В том случае, если есть опти ческий кабель, который нельзя подключить к вашему оборудованию, следует обратиться к дилеру или в ближайшую сервис ную службу. ■ Примечание: Каждый компонент подключается с использованием либо ОПТИЧЕСКОГО, либо КОАКСИАЛЬНОГО ЦИФРОВ ОГО соединения . (Нет необходимости использовать оба этих соединения одновременно). ■Заводские установки цифрового входа

• Если вы хотите подключить входы DIGITAL INs к компонентам, легче это сделать при помощи заводских установок.

• Если DIGITAL подключения отличаются от заводских установок, необходимо подписать используемые вами входы DIGITAL INs согласно процедуре “When selecting the DIGITAL IN” (Выбор DIGITAL IN) на стр. 31.

• Заводские установки следующие: OPTICAL(оптический) : VIDEO 1(видео 1), COAX(коаксиальный) : VIDEO 2(видео 2) Устройство с КОАКСИАЛЬНЫМ ЦИФРОВЫМ ВЫХОДОМУстройство с ОПТИЧЕСКИМ ЦИФРОВЫМ ВЫХОДОМ

• Контакты VIDEO 1/VIDEO 2 можно подключить к AUDIO выходам видеоустройств, таких как BD плеер, DVD плеер, телевизор и т.п.

• Контакты TAPE IN/OUT и VIDEO 1 IN/OUT можно подключать к звукозаписывающему оборудованию, такому как магнитофо н, минидиск рекодер и т.п.

Подключение HDMI (High Definition Multimedia Interface, мультимедийный интерфейс высокой четкости). (*)

• Можно подключить компонент-источник (BD плеер, DVD-проигрыватель и т.д.) к компоненту отображения (телевизор, проектор и т.д.) с помощью данного приемника с использованием имеющегося в продаже шнура HDMI.

• Подключение HDMI позволяет передавать несжатые цифровые видеосигналы и цифровые аудиосигналы.

• Данный приемник может передавать цифровые видео- и аудиосигналы из разъема HDMI MONITOR OUT (ВЫХОД МОНИТОРА HDMI) приемника, не проходя через сигналы, поступающие в разъем HDMI IN (ВХОД HDMI) (аудиосигналы, поступающие в HDMI IN, не могут быть воспроизведены на данном ресивере).

• HDMI, эмблема HDMI и High-Definition Multimedia Interface являются торговыми знаками или зарегистрированными торговыми знаками компании HDMI licensing LLC.

• В зависимости от подключенного компонента, передача сигнала может быть ненадежной. (Для получения дополнительных сведений см. инструкцию по эксплуатации соответствующего компонента).

• Для устойчивой передачи сигнала рекомендуется использовать шнуры, длина которых не превышает 5 метров. RD-5405(G)ru-100415_RD-5503(g) 2010-04-20 오후 7:47 페이지 56

4. ПОДКЛЮЧЕНИЕ САБВУФЕРА

• Для усиления глубины звучания басов следует подключить з апитываемый отдельно сабвуфер.

5. ПОДКЛЮЧЕНИЕ КОЛОНОК

6. ШНУР ПОДАЧИ ПИТАНИЯ

• Воткните вилку шнура в настенную электророзетку переменного тока.

Отдельно запитываемый сабвуфер

• Колонки следует подключать согласно каналам (левый и правый) и согласно полярности (+ и -). Подключенные пр овода должны быть надлежащим образом закреплены. П ри слабом соединении будет наблюдаться пропадание зв ука. При нарушении полярности звук будет неестественн ым и в нем будет не хватать басового звучания.

• Установка колонок описана в разделе “Расположение ко лонок” на странице 7.

• После установки колонок следует прежде всего настрои ть колонки в соответствии с их расположением и организ ацией окружающего пространства. (Более подробная ин формация приведена в разделе “НАСТРОЙКА КОЛОНО К” на странице 32.)

• Следует использовать колонки с импедансом в 6 ом или

• Соприкосновение оголенных проводов колонок друг с др угом или металлическими предметами недопустимо. В пр отивном случае данное устройство и/или колонки могут б ыть повреждены.

• Никогда не касайтесь клемм динамиков, когда кабель электропитания подключен к электрической розетке переменного тока. Это может стать причиной поражения электрическим током. ■Подключение кабеля динамика

провода, примерно, на 10 мм (3/8 дюйма). Затем плотно скрутите концы

динамика, поворачивая ее против часовой

3. Вставьте оголенную

поворачивая ее по часовой стрелке. RD-5405(G)ru-100415_RD-5503(g) 2010-04-28 오전 9:55 페이지 6РУССКИЙ IИдеальное положение колонок зависит от размеров комн аты, покрытия стен и т.п. Стандартное рекомендуемое раз мещение колонок описано далее: ■Предние левая и правая колонки, а так же цен тральная колонка

• Установите пердние колонки так, чтобы их фронтальные поверхности располагались как можно ближе к плоскост и расположения экрана телевизора или монитора.

• Установите центральную колонку между левой и правой колонками. Центральная колонка не должна располагат ься от слушателя дальше, чем левая и правая колонки.

• Установите колонки таким образом, чтобы звук был нап равлен в сторону ушей располагающегося в точке прослу шивания слушателя. ■Правая и левая колонки объемного звучания

• Установите колонки объемного звучания на высоте приб лизительно 1 метр над уровнем расположения ушей сидя щего слушателя точно справа или слева от слушателя ил и слегка позади него.

• Сабвуфер воспроизводит мощные глубокие басы. Устано вите сабвуфер по желанию в любом месте впереди слуш

• При использовании обычных телевизоров следует приме нять экранированные передние левую, правую и централ ьную колонки. Это позволит избежать искажения телеви зионной картинки.

• Для достижения максимального эффекта объемного зву чания все колонки за исключением сабвуфера должны б ыть широкополосными. Расположение колонок

1. Телевизор или экран

2. Передняя левая колонка

3. Передняя правая колонка

4. Центральная колонка

6. Левая колонка объемного звучания

7. Правя колонка объемного звучания

■ЛЮМИНЕСЦЕНТНЫЙ ЭКРАН

1. Входящий сигнал, частота, уровень громкости,

рабочая информация и т.п.

2. Индикаторы режима объемного звучания

(ЦИФРОВОЙ ВХОДЯЩИЙ СИГНАЛ)

5. Индикатор DIRECT (ПРЯМОЙ)

6. Заранее установленный номер, экран времени

7. Индикатор MEMORY (ПАМЯТЬ)

(ПРЕДВАРИТЕЛЬНАЯ НАСТРОЙКА)

9. Индикатор SLEEP (“УСНУТЬ”)

10. Индикатор TUNED (ПРИЕМНИК)

11. Индикатор STEREO (СТЕРЕО)

12. Индикаторы RDS (Передача данных по радио)

(Региональная настройка для Европы и других

1. Выключатель POWER (ПИТАНИЕ)

2. Кнопка POWER ON/STANDBY (ВКЛЮЧЕНИЕ ПИТАНИЯ

/ПЕРЕХОД В РЕЖИМ ОЖИДАНИЯ)

3. Индикатор STANDBY (ОЖИДАНИЕ)

4. ЛЮМИНЕСЦЕНТНЫЙ ЭКРАН

Более подробная информация приведена далее.

5. ОКНО ПРИЕМА СИГНАЛА ПУЛЬТА ДИСТАНЦИОННОГ

6. Ручка ВЫБОРА ВХОДНОГО СИГНАЛА/УПРАВЛЕНИЯ

7. Ручка НАСТРОЙКИ УРОВНЯ ГРОМКОСТИ

8. Кнопки ПЕРЕКЛЮЧЕНИЯ РЕЖИМА ОБЪЕМНОГО

Пульт дистанционного управления Кнопка POWER ON (ВКЛЮЧЕНИЕ ПИТАНИЯ) Кнопки TUNING UP/DOWN(+/-) (НАСТРОЙКА) Цифровые кнопки (0~9) Кнопка SLEEP («УСНУТЬ») Кнопка CHANNEL LEVEL (УРОВЕНЬ КАНАЛА) Кнопка TONE MODE (РЕЖИМ ТОНА) Кнопка TEST TONE (ПРОВЕРКА СИГНАЛА) Кнопка DISPLAY (ЭКРАН) Кнопка SOUND PARAMETER (ПАРАМЕТРЫ ЗВУКА) Кнопки SURROUND MODE UP/DOWN(> / <) (РЕЖИМ ОБЪЕМНОГО ЗВУЧАНИЯ) Кнопка DIGITAL/ANALOG MODE (АНАЛОГОВЫЙ/ЦИФРОВОЙ РЕЖИМ) Кнопка STANDBY (ОЖИДАНИЕ) Кнопки PRESET UP/DOWN(+/-) (ПРЕДВАРИТЕЛЬНЫЕ НАСТРОЙКИ) Кнопка MUTE (ЗВУК) Кнопки VOLUME UP/DOWN( / ) (ГРОМКОСТЬ) Кнопка SETUP (НАСТРОЙКА) Кнопки управления курсором( , , , ), ENTER

(ВВОД) </SEARCH MODE, SELECT / >(РЕЖИМ

ПОИСКА, ВЫБОР) Заключенные в знаки «< >» функции являются

региональными возможностями для Европы и других стран Кнопка DIMMER (ДИММЕР) Кнопка STEREO (СТЕРЕО) Кнопки ВЫБОРА ИСТОЧНИКА ВХОДЯЩЕГО СИГ-

• Некоторые кнопки выбора источника входящего сигнала (BT IN, EXT, IN, USB, VIDEO 3, AUX, F.AUX) и кнопки перед ачи через USB (

, ■, REPEAT/RANDOM) являются неактивными при использовании пульта с данным уст

УСТАНОВКА ЭЛЕМЕНТОВ ПИТАНИЯ ДИАПАЗОН РАБОТЫ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

• Используйте пульт дистанционного управления в пределах 7 ме тров от . окна приема сигнала пульта и под углом не более 30 г радусов по направ-лению на окно приема сигнала пульта.

• Удалите из пульта элементы питания в том случае, если пульт не будет использоваться в течение дли тельного времени.

• Не используйте аккумуляторы (типа Ni-Cd).

1. Снимите крышку батарейного отсека. 2. Вставьте два элемента питания (размер “ААА”, 1,5

ПРОСЛУШИВАНИЕ ЗАПРОГРАММИРОВАННОГО ИСТОЧНИКА Перед началом эксплуатации

• Переведите устройство в режим ожидания.

• Загорится индикатор STANDBY. Это обозначает, что ресивер не отключен от подачи питания и на него подается небольш ое напряжение, которое поддерживает сист ему в работоспособном состоянии.

• Для отключения питания необходимо снова нажать кнопку POWER.

• После этого подача питания на устройство п рекращается и индикатор STANDBY гаснет.

• При каждом нажатии кнопки POWER ON/STANDBY н а предней панели устройства ресивер либо включает ся в рабочем режиме, либо переходит в режим ожида

• Для включения в рабочем режиме нажмите на пульте дистанционного управления кнопку POWER ON. Для в хода в режим ожидания нажмите на пульте кнопку STANDBY.

• При нажатии кнопки INPUT SELECTOR или повороте ручки INPUT SELECTOR/MULTI CONTROL в режиме о жидания ресивер автоматически переходит в рабочий режим с выбором желаемого источника входящего си

• При каждом повороте ручки INPUT SELECTOR/MULTI CONTROL проис-. ходит выбор источиника входящего сигнала. Переключение осущест-вляется в следующе

• TUNER ↔ CD ↔ TAPE ↔ VIDEO 1 ↔ VIDEO 2 ← ( Экран отображения

• При каждом нажатии кнопки BAND на предней панел и или кнопки TUNER на пульте дистанционного управ ления происходит смена частоты. Смена осуществляе тся в следующей последовательности:

• FM ST → FM MONO → AM

1. Включите питание в режиме ожидания .

2. Выберите желаемый источник входящего сигнала.

■Примечание: Перед началом эксплуатации устройства выполните его настройку для оптимальной работы. Для это го следует выполнить настройку системы. (Смотри страницу 27, “Настройка системы”)

При выбранных в качестве источника входящего сигнала VIDEO 1 и VIDEO 2

• При проигрывании источников с объемным звучание м руководствуйтесь пунктом “ПРОСЛУШИВАНИНЕ ОБЪЕМНОГО ЗВУКА” на странице 15.

• При каждом нажатии данной кнопки будет выбран со ответствующий вход. Выбор осуществляется в следую щем порядке:

• o(оптический) → c(коаксиальный) → A(аналоговый) ■Примечания:

• При выбранных в качестве источника входящего сигн ала TUNER, TAPE или CD невозможно выбрать цифро

• В том случае, если выбранный вход не подключен к ус тройству, индика- тор “DIGITAL” начнет мигать и авто матически будет выбран аналоговый вход.

• Выбранный цифровой или аналоговый вход автоматич ески присваива- ется соотвтесвующему источнику вхо дящего сигнала в меню настройки INPUT (ВХОД). (Бол ее подробная информация приведена в разделе “НАС ТРОЙКА ВХОДНОГО СИГНАЛА” на странице 31).

• Поступающий от подключенного к выбранному цифро вому входу ис- точника сигнал будет слышен вне зави симости от выбранного источника входящего сигнала.

• Индикатор “MUTE” будет мигать.

• Для возврата к предыдущему уровню громкости нажм ите ее еще раз. УМЕНЬШЕНИЕ УВЕЛИЧЕНИЕ

3. По желанию выберите подключенный цифровой и

6. Для отключения звука.

4. Управление проигрыванием выбранного источника

5. Настройка громкости.

• При каждом нажатии данной кнопки смена режима уп равления тоном происходит следующим образом: OFF(ВЫКЛ): Для прослушивания источника без эффе кта тона. (Загорается индикатор “DIRECT”) ON(ВКЛ): Для настройки тона. (Индикатор “DIRECT” гаснет.)

• При каждом нажатии данных кнопок выбор тона прои сходит в следую- щей последовательности:

• BASS(БAC)↔TRBL(BЫCOKИЕ)↔TONE: ON(TOH ВКЛ)← ■При включенном режиме настройки ТОНА (низкие и высокие частоты).

• Уровень тона можно настраивать в диапазоне от . 10 до + 10 дБ.

• Рекомендуется настраивать низкие и высокие частот ы на уровень в 0 дБ.

• Крайние уровни настройки могут повредить колонки п ри проигрыва- нии с высокой громкостью.

• Для завершения настройки тона следует повторить ш аги 9 и 10.

• Если экран настройки тона погаснет, следует возобно вить работу с шага 7.

9. Для выбора желаемого тона следует нажать кноп

ки КУРСОР ВВЕРХ (▲)/ВНИЗ (▼).

10. Настройте величину тона при помощи кнопок КУ

РСОР ВЛЕВО (◀)/ВПРАВО (▶).

8. Для выбора желаемого режима настройки тона сл

едует воспользоваться кнопками КУРСОР ВЛЕВО (◀)/ВПРАВО (▶). Настройка тона (низкие и высокие частоты)

7. Войдите в режим настройки тона..

• Режим тона будет отображаться в течение нескольк

• В данном ресивере установлен современный цифровой звуковой процессор, который позволяет Вам получать на до машнем кинотеатре оптимальное качество звука и создавать атмосферу насыщенного звучания. ■DTS Digital Surround (эффект объемного звука цифрового домашнего кинотеатра, технология DTS) DTS Digital Surround (или просто DTS) – формат многоканального цифрового сигнала, который может обрабатывать более высокие скорости передачи данных. Диски с обозначением DTS включают в запись вплоть до 5.1 каналов цифрового звучания, что обычно используется для обеспечения лучшего качества звука за счет более низкого уровня сжатия

Использование данного формата также обеспечивает более широкий динамический диапазон и интервал, что позволяет добиться великолепного звучания. Изготовлен по лицензии патентов США: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 и других пате нтов США и мира, изданных и получаемых. DTS и DTS Digital Surround являются зарегистрированными торгов ыми марками, а логотип DTS и Символ являются торго выми марками фирмы DTS, Inc. © 1996-2008 DTS, Inc. Все права защищены. ■Dolby Digital Dolby Digital является разработанным компанией Dolby Laboratories форматом многоканального цифрового зву ка. На дисках с логотипом Dolby Digital содержатся зап иси в формате до 5.1 каналов цифровых сигналов, что дает гораздо более качественное звучание, прост ранственное расширение и характеристики динамичес кого диапазона по сравнению с предыдущим формато м Dolby Surround. ■Объемный звук формата Dolby Pro Logic II Данная модель способна распознавть как обычные двук анальные сигналы, такие как цифровые ИКМ или аналог овые стереосигналы, так и сигналы формата Dolby Surround и т.п. Это позволяет улучшить качество по сра внению с обычными схемами Dolby Pro Logic. Схема Dolby Pro Logic ll включает в себя два режима, а именно:

• Dolby Pro Logic ll MOVIE При просмотре фильмов данный режим позволяет улу чшить качество звучания путем применения особого а лгоритма обработки, который подчеркивает используе мые в фильме специальные звуковые эффекты.

• Dolby Pro Logic ll MUSIC При прослушивании музыки данный режим позволяет улучшить качество звучания путем применения особог о алгоритма обработки, который подчеркивает музыка льные эффекты композиции. ■Dolby Pro Logic В данном режиме происходит распределение любых д вухканальных сигналов (включая сигналы Dolby Surround) на четыре канала (передний левый, централ ьный, передний правый и объемный). Объемный сигна л представляет собой моносигнал, проигрываемый через две колонки объемного звука. Производится по лицензии фирмы Dolby Laboratories. Логотипы Dolby, Pro Logic и двойное D являются зарег естрированными торговыми знаками компании Dolby Laboratories.

• При выборе следующих режимов обычные двуканаль ные сигналы, такие как цифровой ИКМ или аналогов ый стереосигнал, подаются на Процессор цифровых сигналов для искусственного создания эффекта объ емного звучания. ■Matrix (МАТРИЦА) В данном режиме сигнал с задержкой подается в коло нки объемного звука, что создает эффект объемного з вучания музыкальных источников. ■Church (ЦЕРКОВЬ) В данном режиме реализован эффект прослушивания в церкви. Используется для прослушивания музыки в стиле барокко, записей струнных оркестров и хоровог

■Theater (КИНОТЕАТР) В данном режиме создается эффект просмотра видео фильма в кинотеатре. ■Hall (ЗАЛ) В данном режиме создается ощущение присутствия в концертном зале. Используется для прослушивания классической музык и, оркестров, камерной музыки или инструментальных

■Stadium (СТАДИОН) В данном режиме создается эффект присутсвия в бол ьшом концертном помещении. Используется для дости жения эффекта присутствия при просмотре спортивн ых трансляций со стадионов. Режимы объемного звучания RD-5405(G)ru-100415_RD-5503(g) 2010-04-20 오후 7:47 페이지 14ПРОСЛУШИВАНИЕ ОБЪЕМНОГО ЗВУКА

• В зависимости от настройки колонок могут быть доступны все или не все режимы объемного звучания: [ ] : Доступны в том случае, если ЦЕНТРАЛЬНАЯ (CENTER) и/или ОБЪЕМНЫЕ (SURR) колонки не установлены в режим “N”(Отсутсвуют). < > : Доступны только в том случае, если ЦЕНТРАЛЬНАЯ (CENTER) и/или ОБЪЕМНЫЕ (SURR) колонки установлены в режим “N” (Отсутсвуют). /левая колонка/ ■Примечания :

• Перед прослушиванием объемного звука следует выполнить настройку колонок, которая осуществляется в меню SETUP (НАСТРОЙКА). (Более подробная информация содержится в разделе “НАСТРОЙКА КОЛОНОК” на странице 32)

• Даже при выборе автоматического режима объемного звучания и при поступлении входящего сигнала того же типа оптимальный режим объемного звучания может варьироваться в зависимости от того, установлен ли режим колон ок на “N”(Отсутсвуют).

• При поступлении цифрового сигнала 96 кГц ИКМ можно выбрать только стерео-режим. ■Выберите желаемый режим объемного звучания

• При каждом нажатии кнопок SURROUND MODE UP/DOWN(схематические изображения) смена реж има объемного звучания происходит следующим о

Ручной выбор режима объемно го звучания

р “AUTO” (АВТО) вы-ключится) - Пользователь может самоили стоятельно выбрать желаемый для просл ушиваемого сигнала режим объемного звучания. Автоматический выбор режима объемного звучани

(Индикатор “AUTO” (АВТО) включится) - Оптимальный режим объемного звучания будет выбран автома т ически в зависимости от типа входящего сигнала.

• В зависимости от формата входящего сигнала будет в ыбран либо режим стерео, либо режим принудительно го сокращения числа каналов до двух.

• Для отмены режимов стерео или принудительного пон ижения числа каналов следует при помощи кнопок SURROUND MODE UP/DOWN (обозначения) выбрать режим объемного звучания. /без деления на колонки/ Источники Dolby Digital 5.1 Источники Dolby Digital 2 ИсточникиDTS Источники ИКМ (2 канала), Аналоговые стерео источники [DOLBY DIGITAL, AUTO SURROUND] или <DOLBY DIGITAL> [DOLBY PLII MOVIE, DOLBY PLII MUSIC, DOLBY PRO LOGIC, AUTO SURROUND] или <DOLBY DIGITAL> [DTS, AUTO SURROUND] или <DTS> [DOLBY PLII MOVIE, DOLBY PLII MUSIC, DOLBY PRO LOGIC, MATRIX, CHURCH, THEATER, HALL, STADIUM, AUTO SURROUND] или <STEREO> Формат входящего сигнала Выбираемые режимы объемного звучания

■Для выхода из режима объемного звучания и перехода в стерео режим ■Режим принудительного понижения числа каналов до двух

• Данный режим позволяет понизить число каналов в записанных в формате Dolby Digital или DTS многоканальн ых сигналах до двух передних каналов и воспроизвести их только через две передние колонки.

• При проигрывании цифровых сигналов с источника Dolby Digital или DTS или прослушивания в режиме Dolby Pro Logic II Music можно настроить параметры данных режимов для получения оптимального эффекта объемного зв

• После этого на эране в течение нескольких секунд бу дет отображаться “NIGHT : ~” (или “PANO : ~”).

• Если режим настройки параметров отключится, следу ет нажать на данную кнопку снова. При настройке параметров звучания

1. Нажмите кнопку SOUND PARAMETER.

2. Для выбора желаемого параметра нажмите кнопки

CURSOR UP(▲)/DOWN(▼).

• При нажатии этих кнопок режимы настройки парамет ров меняются в следующем порядке:

• "NIGHT" ↔ "PANO" ↔ "C.WIDTH" ↔ "DIMEN" ← (Hoчнойм) (Peжин (Управление (Управление паноpамы) шириной) размерами)

• Режим “NIGHT” можно выбрать только при проигрыва нии цифровых сигналов с источника Dolby Digital или DTS.

• Режимы “PANO”, “C.WIDTH” и “DIMEN” можно выбрать только при прослушивании в режиме Dolby Pro Logic II Music. ■При выборе режима “NIGHT (Ночной режим)” Данная функция используется для уменьшения динам ического диапазона ранее указанных частей звуковой дорожки Dolby Digital или DTS (с повышенным уровнем громкости) для уменьшения различий в громкости указ анных и неуказанных частей. Это позволяет прослуши вать всю дорожку при просмотре фильмов ночью на н изкой громкости. Ночной режим имеет 11 степеней нас тройки с 0.0 до 1.0 (настройка по умолчанию . 0.0). ■Примечание: Ночной режим может быть неактивен при работе с некторыми программным и пакетами Dolby Digital или DTS. ■При выборе режима “PANO (Панорама)” В данном режиме происходит расширение переднего ст ереополя, что приводит к включению в него колонок об ъемного звучания. Это, в свою очередь, приводит к поя влению эффекта “обворачивания” с использованием бо ковых звуковых полей. Можно выбрать режимы “OFF” (ВЫКЛ) или “ON” (ВКЛ) (настройка по умолчанию: OFF

■При выборе режима “C. WIDTH(Управление шири

В данном режиме выполняется настройка центральног о звукового поля таким образом, чтобы его можно был о слышать только из центральной колонки, только из л евой/правой колонок как кажущийся источник звука или из всех трех передних колонок с различной силой. Данный режим имеет 8 степеней настройки от 0 до 7 (з начение по умолчанию: 3). ■При выборе режима “DIMEN (Управление размером)” В данном режиме звуковое поле пошагово смещается либо вперед, либо назад. Режим имеет 7 степеней нас тройки от -3 до +3 (значение по умолчанию: 0).

3. Для настройки желаемого параметра следет нажа

ть кнопки CURSOR LEFT(◀)/ RIGHT(▶).

4. Для настройки остальных параметров следует пов

• Уровень громкости каждого канала можно легко настроить при помощи проверочного сигнала. Настройка уровня громкости каждого канала при помощи проверочного сигнала

• На экране отразится индикатор проверочного сигнал а, который будет слышен из каждой колонки для каж дого канала в течение 2 секунд. Порядок проигрыван ия сигнала следующий:

• FL → C → FR → SR → SL → SW Передняя Центральная Прадняя Объемного Объемного Сабвуфер левая правая звука правая звука певая

• При заданной настройке колонки “N (Отсутсвует)”, пр оверочный сигнал для соответствующего канала прои грываться не будет.

1. Войдите в режим использования проверочного сиг

2. Для каждого канала настройте желаемый уровень

громкости таким образом, чтобы громкость всех к олонок была одинаковой.

3. Выйти из режима использования проверочного сиг

Настройка уровня текущего канала

• При каждом нажатии данных кнопок происходит выбо р соответствую-. щего канала. Каналы переключаютс я в следующем порядке:

• REF 1, 2 (или CAL) ↔ FL ↔ C ↔ FR ←

• <DD или DTS> ↔ SW ↔ SL ↔ SR ← LFE level < >: Уровень LFE отображается тольков том случае, если на устройство подаются цифровые сигналы от источников Dolby Digital или DTS, которые включают в себя сигнал LFE.

• В зависимости от настроек колонок (“N (Отсутсвую т)”) и режима объемного звучания может не быть воз можности выбрать некоторые каналы.

• После настройки громкости каждого канала с использованием проверочного сигнала следует настроить уровни кан алов либо в соответствии с источником сигнала, либо в соответствии с собственными вкусами.

• Существует возможность по желанию настроить уровни каналов. Данные настройки сохраняются в памяти пользов ательских настроек (“CAL”), но не в памяти предустановленных настроек (“REF 1”, “REF 2”).

• Уровень LFE можно настроить в пределах от . 10 до 0 дБ. Уровни осталь-. ных каналов можно настроить в пределах от . 15 до +15 дБ.

• Рекомендуется выбрать для уровня LFE значение 0 дБ. (Тем не менее, для некоторого ПО DTS ранних версий рекомендуется, чтобы уровень LFE был равен -10 дБ). Если рекомендуемые значения уровней кажутся высокими, уменьшите их.

• После этого на несколько секунд отображается режи м запоминания (“CAL” и т.п.).

• После отключения отображения режима запоминания или уровня канала нажмите данную кнопку еще раз.

1. Нажмите кнопку CHANNEL LEVEL (УРОВЕНЬ КАН

2. Выберите желаемый канал.

3. Настройте уровень выбранного канала на желаем

4. Повторите шаги 2 и 3 для настройки уровня каждо

• После этого несколько секунд будет мигать значок “1” или “REF 1”.

• Настроенные уровни каналов можно сохранить в пам ять предварительных настроек («REF 1», «REF 2») и вызвать их из памяти в любой момент.

• Значок «CAL « (или «REF 1» и т.п.) отображается в те чение несколькихсекунд.

• Нажмите данную кнопку еще раз в том случае, если п ропадет индикациярежима настройки уровня канала.

• Теперь настроенные уровни каналов сохранены в выб ранной памяти.

• Если настоящие установки памяти исчезнут, еще раз выполните описан-ный выше шаг 1.

1. Нажмите кнопку ENTER после выполнения шагов 1

. 4 из описанной на странице 18 процедуры “Настро йка уровня текущего канала”. Вызов из памяти сохраненных величин уровней

• После этого из памяти будут вызваны ранее сохранен ные в выбраннуюпамять настройки уровней каналов.

2. Выберите желаемую память из REF 1 и REF 2.

3. Подтвердите Ваш выбор.

1. Нажмите кнопку CHANNEL LEVEL.

2. Выберите желаемую память из REF 1 и REF 2.

ПРОСЛУШИВАНИЕ РАДИОПЕРЕДАЧ Автоматическая настройка

• При каждом нажатии данной кнопки частота перекл ючается следующимобразом ;

• FM ST → FM MONO → AM (загорается “ST”)(символ “ST” гаснет)
• При плохом уровне сигнала FM стерео станций для у меньшения помехследует выбрать режим FM моно. После этого сигнал FM станций будетвоспроизводить ся в моно режиме.

• Режим ручной настройки может оказаться полезным в том случае, есливы уже знаете частоту выбранной с

• После выбора желаемого диапазона частот следует н ажимать кнопкиTUNING UP(+) / DOWN(-) до тех пор, п ока не будет выбрана желаемаячастота. Настройка вручную ДИАПАЗОН ЧАСТОТА

• Приемник будет осуществлять поиск сигнала до тех пор, пока не будетнайдена станция с хорошим сигнал ом. На дисплее будет отображенанастроенная часто та и знак «TUNED».

• В том случае, если вместо желаемой станции была н айдена какая-либоиная, следует просто повторить д анную операцию.

• Во время автоматической настройки станции со слаб ым сигналом про-пускаются.

1. Выберите желаемый диапазон частот.

2. Нажмите и удерживайте кнопки TUNING UP(+)/

DOWN(-) внажатом состоянии более чем 0,5 секунд. Автоматическая предварительная настройка

• В данном режиме осуществляется автоматический по иск и сохранение впамяти станций FM диапазона.

• Во время прослушивания радиопередач нажмите кноп ку (MEMORY/)ENTER и удерживайте ее в нажатом сос тоянии более 2 секунд.

• После этого замигает индикатор «AUTO MEM» и нач нется автоматиче-ская предварительная настройка.

• В памяти можно сохранить до 30 FM станций. ■Примечания:

• Нельзя сохранить в памяти FM станции со слабым ур овнем сигнала.

• Для сохранения АМ станций или FM станций со слаб ым уровнем сигналаследует выполнить ручную предв арительную настройку. Для этого сле-дует воспользо ваться функцией “Настройка и сохранение вручную”.

RD-5405(G)ru-100415_RD-5503(g) 2010-04-20 오후 7:47 페이지 20• При использовании ЦИФРОВЫХ кнопок пульта диста нционного управ-ления. Примеры) Для номера “3” : Для номера “15” : Для номера “30” : Настройка на ранее сохраненные станции

3. Выберите желаемый номер ранее сохраненной ста

нции (от 1 до30) и нажмите кнопку ENTER.

4. Повторите шаги с 1 по 3 для запоминания других с

■ФУНКЦИЯ СОХРАНЕНИЯ ИНФОРМАЦИИ В ПАМЯТИ В памяти сохраняется следующая настроенная до вык лючения ресивера информация.

• Настройки источника ВХОДНОГО СИГНАЛА

• Настройки режима объемного звучания

• Настроенные и сохраненные станции и т.п.

• При использовании ЦИФРОВЫХ кнопок пульта диста нционного управ-ления. Примеры) Для номера “3” : Для номера “15” : Для номера “30” :

• Теперь станция сохраняется в памяти.

• При использовании ЦИФРОВЫХ кнопок пульта диста нционного управ-ления станция автоматически сохра няется в памяти без нажатия кнопкиENTER.

• Записанная в память частота стирается в том случае, если на ее позициюзаписывается другая частота.

• Если индикатор «MEM» погаснет, начните работу с ш ага 2. в течение 2 секундв течение 2 секунд в течение 2 секундв течение 2 секунд

• Выберите желаемый ранее сохраненный номер после выбора радио-приемника в качестве источника вход ного сигнала.

Настройка и сохранение вручную

• В памяти можно сохранить до 30 FM станций.

• Индикатор «MEM» будет мигать в течение нескол ьких секунд.

1. Настройте желаемую станцию в режиме ручной или

автоматической настройки.

2. Нажмите кнопку ENTER.

ПРОСЛУШИВАНИЕ РАДИОПРОГРАММ С ФУНКЦИЕЙ ПЕРЕДАЧИ ДАННЫХ (ТОЛЬКО ДИАПАЗОН FM) Приемник данных по радиосигналу (Региональная опция для некоторых стран в Европе и других регионах)

• Используйте данную функцию для автоматическогопоиска и прослушивания станций, которые предлагают услугу RDS (прием данных по радиосигналу).RDS (передача данных по радиосигналу) это технология, позволяющая посылать информационные сигналы вместе с сигналами радиопередач. Данныйприемник может транслировать подобные сигналы и выводить информацию на экран. Данные коды имеют следующие значения. Название программы(PS), перечень типов программ (PTY), информация о дорожной обстановке (TA), точное время (CT), радиотекст (RT). ■Примечание: В других странах функция RDS недоступна. Поиск RDS
• Используйте данную функцию для автоматическогопоиска и прослушивания станций, которые передают информацию по дорожной обстановке.• Отображается символ “TP SRCH”. Поиск TP
• Приемник начинает автоматический поиск станций,предлагающихуслуги RDS и название станции.• В том случае, если не будет найдено ни одной станции RDS, отображает-ся символ «NO RDS».• Если символ «RDS SRCH» не отображается, повторите операции, начинаяс шага 1.• Приемник начинает автоматический поиск станций,передающих инфор-мацию о дорожной обстановке.• В том случае, если не будет найдено ни одной подобной станции, ото-бражается символ «NO TRAFF».• Если символ «TP SRCH» не отображается, повторите операции, начинаяс шага 1.• При каждом нажатии данной кнопки режим поискаменяется в следую-щей последовательности:
• RDS SRCH → TP SRCH → PTY SRCH → OFF

1. В режиме FM трижды нажмите кнопку SEARCH

2. Нажмите кнопку ENTER когда отобразится символ

2. Нажмите кнопку ENTER когда отобразится симво

• Используйте данную функцию для автоматического поиска и прослушивания станций, которые передаю т программы желаемого типа.

• Отображается символ “PTY SRCH”.

• При каждом нажатии данной кнопки выбирается оди н из 32 разныхтипов программ. (NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M, ROCK M, EASY M, LIGHT M, CLASSICS, OTHER M, WEATHER,

• Если символ «PTY SRCH» не отображается, повтори те операции, начинаяс шага 1.

• Приемник начинает автоматический поиск станций, предлагающихуслуги PTY.

• В том случае, если не будет найдено ни одной подо бной станции, ото-бражается символ “NO PROG”. Поиск PTY

1. В режиме FM трижды нажмите кнопку SEARCH

2. Выберите желаемый тип программы, когда отобра

зится символ “PTY SRCH”.

3. Нажмите кнопку ENTER когда отобразится желае

• При каждом нажатии данной кнопки режим отобра жения меняется вследующей последовательности:

• В том случае, если сигнал слишком слабый, использ ование услуг RDSневозможно. На экране будет ото бражаться “NO NAME”, “NO PTY”, “NO TIME” или “NO TEXT”.

Наименование услуги (PS)

Запись при помощи МАГНИТОФОНА Запись при помощи VIDEO 1

• Вы можете записывать аудиосигналы в том случае, если звукозаписывающее оборудование подключено к разъем ам VIDEO 1.

• При записи аналоговых сигналов с VIDEO 1 или VIDEO 2 необходимо выбрать аналоговый вход. (Более подробная информация приведена в разделе “При выбранных в качестве источника входящего сигнала VIDEO 1 и VIDEO 2” на странице 12)

• Настройки громкости и тона (высоких и низких частот) не оказывают на записываемые сигналы никакого влияния.

• При выборе приемника, CD или VIDEO 2 в качестве источника записываемого сигнала запись можно вести на МАГН ИТОФОН, VIDEO 1 или на оба этихустройства одновременно.

1. Выберите любой желаемый источник записываемого сигнала за исключением TAPE (МАГНИТОФОНА).

1. Выберите любой желаемый вход в качестве источника записываемого сигнала за исключением VIDEO 1.

2. Начните запись на TAPE (МАГНИТОФОН).

2. Начните запись на VIDEO 1.

3. Начните воспроизведение на желаемом источнике

3. Начните воспроизведение на желаемом источнике

Работа с таймером отключения

• Таймер отключения позволяет системе продолжать работу в течение указанного перио • да времени, по истечении которого происходит автоматическоеотключение.

• Для настройки автоматического отключения ресивера по истечении определенного периода времени. Настройка яркости люминесцентного экрана ПРОЧИЕ ФУНКЦИИ

• При каждом нажатии данной кнопки яркость люмине сцентного дисплеяменяется в следующей последоват

• В том случае, если в вашей стране доступна функция RDS, вам следуетобратиться к разделу “ЭКРАН” на с транице 23 за более подробнойинформацией по испо льзованию режима FM. Отображение информации о рабочем состоянии

• При каждом нажатии данной кнопки время отключе ния меняется вследующей последовательности:

• 10 → 20 → 30 → --- → 90 → OFF Единица измерений: минута

• При работе с таймером отключения отображается с

• При выборе времени отключения люминесцентный д исплей горит суменьшенной яркостью.

• При каждом нажатии данной кнопки режим отоб ражения меняется вследующей последовательно

• ON → dimmer(приглушенный) → OFF

• Включение отключенного дисплея произойдет пр и нажатии любойкнопки. Во время воспроизведения, RD-5405(G)ru-100415_RD-5503(g) 2010-04-20 오후 7:47 페이지 2526

• Различные функции можно включать при помощи расположенных на передней панели кнопок. ИСПОЛЬЗОВАНИЕ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ

• В зависимости от выбранного источника входящего с игнала при каждомнажатии данной кнопки режим ме няется в следующей последователь-ности и отображ ается на несколько секунд:

(Отображение текущего входе)

] : Можно выбрать только в том случае, если используется п

< >: Можно выбрать только в том случае, если используются VIDEO 1 или VIDEO 2.

• Выход из режима настройки произойдет в течение не скольких секунд. Если это произойдет, начните работу с шага 1.

При выборе функции “PRESET” (Режим предварительной настрой-ки)

• При каждом повороте данной ручки будет происходить выбор ранеенастроенной станции. (Смотри раздел “Нас тройка и сохранение вручную” на странице на странице 21).

При выборе функции “TUNE” (Режим автоматической/р учной на-стройки)

• Режимы автоматической или ручной настройки включ атся в зависимо-сти от того, как будет вращаться дан ная ручка – медленно или быстро. (Более подробная информация находится в Разделах “Автоматическая настройка” и “Настройка вручную” н а странице 20.)

При выборе функции “CH LEVEL” (Режим настройки ур овня канала)

• Существует возможность настраивать уровни текущи х каналов нажелаемую величину. (Более подробная информация находится в разделе “Настройка уровня текущего канала” на странице 18.) ① Нажмите кнопку MODE для выбора желаемого кана

② Поверните данную ручку для настройки уровня выб ранного канала. ③ Повторите шаги ① и ② для настройки уровня каждо

При выборе функции “D/A SET” (Выбор цифрового/ана логовоговходов)

• При каждом повороте данной ручки будет происходит ь выбор цифро-вого (оптического или коаксиального) или аналогового входа. (Смотрираздел “При выборе в качестве источника входящего сигнала VIDEO 1 и VIDEO 2” на странице 12).

При выборе функции “TONE” (Режим настройки тона)

• При каждом повороте данной ручки будет происходит ь выбор тона: OFF(ВЫКЛ): Для прослушивания источника без прим енения эффектатона. (Загорится индика тор “DIRECT”.) ON(): Для настройки тона. (Индикатор “DIRECT” гаснет.)

При включении режима TONE для выполнения настро йки тона(низкие и высокие частоты) ① Нажмите кнопку MODE для выбора желаемого тона. ② Вращайте данную ручку для настройки выбранного

③ Для завершения настройки тона повторите шаги ①

1. Выберите желаемый режим настройки.

3. Задайте желаемый режим настройки.

4. Выйдите из режима настройки.

2. Войдите в желаемый режим настройки.

• Меню настройки системы отображается на люминесцентном экране и позволяет вам с лег • костью выполнять нас тройку. В большинстве случаев вам не-обходимо выполнить настройки только при установке домашнего кинотеатр а. Изменение настроек в дальнейшем требуется крайне редко. Меню настройки системы состоит из 5 основных меню: система, входной сигнал, настройка колонок, уровень кана ла и параметры. Данные меню под-разделяются на различные подменю.

• Откроется меню настройки.

• Для выключения меню необходимо нажать данну ю кнопку еще раз.

• При выборе меню “SYSTEM” (СИСТЕМА), смотри раз дел “НАСТРОЙКА СИСТЕМЫ” на странице 29.

• При выборе меню “INPUT” (ВХОДНОЙ СИГНАЛ), смот ри раздел “НАСТРОЙКА ВХОДНОГО СИГНАЛА” на ст ранице 31.

• При выборе меню “SPK SET” (НАСТРОЙКА КОЛОНО К), смотри раздел “НАСТРОЙКА КОЛОНОК” на стран ице 32.

• При выборе меню “CH LEVEL” (НАСТРОЙКА УРОВНЯ КАНАЛА), смотрираздел “НАСТРОЙКА УРОВНЯ КАН АЛА” на странице 36.

• При выборе меню “PARAMTR” (ПАРАМЕТРЫ), смотри раздел “НАСТРОЙКА ПАРАМЕТРА” на странице 38.

• При выборе пункта “EXIT” (ВЫХОД) меню настройки будет выключено.

1. Включите меню настройки. 3. Подтвердите выбор.

2. Выберите желаемое меню при помощи кнопок

: Настройки по умолчанию ■Состав меню настройки

• Меню настройки устроено следующим образом:

• При выборе в подменю пункта «RETURN» (ВОЗВРАТ) произойдет выход в предыдущее меню. ■Примечание: В режиме работы меню настройки будут функционировать только кнопка (POWER ON/) STANDBY и необходимые для настройки системыкнопки. RD-5405(G)ru-100415_RD-5503(g) 2010-04-20 오후 7:47 페이지 281. Для выбора желаемого пункта нажмите кнопки CURSOR UP(▲)/DOWN(▼).

2. Для подтверждения выбора желаемого пункта на

жмите кнопки CURSOR LEFT(◀)/RIGHT(▶). НАСТРОЙКА СИСТЕМЫ

• SW (САБВУФЕР) : Для выбора желаемого режима работы сабвуфера.• TONE : Для настройки тона (высоких и низких частот).• RETURN : Для возврата в предыдущее меню.

Для выбора желаемого режима работы сабвуфера

• Режим “SW +” доступен только в том случае, если в меню SPK SET параметры “FRONT”, “CENTER” или “SURR” настроены на значение “L” и “SUB- W” на-строен на значение “Y”. (смотри раздел “НАСТРОЙКА КОЛОНОК” на старнице 32.)
• При проигрывании двухканального источника в режимах MATRIX, CHURCH, THEATER, HALL или STADIUM низкие частоты можно воспроизводить черезсабвуфер вне зависимости от установленного режима работы сабвуфера.NORM : Воспроизводятся низкие частоты только для тех каналов, для которых установлено значение “L”.В данном режиме сабвуфером воспроизводятся только те низкие частоты, которые поступают от канала LFE(от многоканальных источников сканалом LFE (Эффекты низких частот), также известным как канал “.1”), и от каналов, для которых выставлено значение “S”.SW + : При установленном для низких частот каналов значении «L» данные частоты воспроизводятся как по этим каналам, так и по каналу сабвуфера.В данном режиме диапазон низких частот распределяется по комнате более равномерно, но, в зависимости отразмеров и формы комнаты, может произойти наложение сигналов, что может привести к уменьшению фактического уровня громкости низкочастотного диапазона. RD-5405(G)ru-100415_RD-5503(g) 2010-04-20 오후 7:47 페이지 2930

OFF : Для прослушивания источника без эффектов тона (загорается символ “DIRECT”)

ON : Для настройки тона. (символ “DIRECT” гаснет) ■При включении режима TONE для выполнения настройки тона (низкие и высокие частоты) ① Для выбора желаемого диапазона (верхние и нижние частоты) нажмите кнопки CURSOR UP(▲)/DOWN(▼).

• Уровень тона можно настроить в пределах от – 10 до + 10 дБ.

• В общем случае рекомендовано настраивать низкие и высокие частотына уровень 0 дБ (нейтральный уро

• Крайние настройки могут повредить колонки при про слушивании навысокой громкости.

• Для завершения настройки тона повторите шаги ① и

② Для настройки выбранного тона нажмите кнопки CURSOR LEFT(◀)/RIGHT(▶). При настройке тона

3. Для подтверждения выбора желаемого пункта на

жмите кнопки CURSOR LEFT(◀)/RIGHT(▶).

2. Нажмите кнопки CURSOR UP(▲)/DOWN(▼) для в

ыбора желаемого пункта.

НАСТРОЙКА ВХОДНОГО СИГНАЛА

• D.IN (ЦИФРОВОЙ ВХОД) : Для ассоциации подключенных ЦИФРОВЫХ ВХОДОВ с желаемыми источниками.• AUTO(АВТОМАТИЧЕСКИЙ РЕЖИМ ОБЪЕМНОГО ЗВУЧАНИЯ) : Для выбора автоматического или ручного режима объемного звучания.• RETURN : Для возврата в предыдущее меню.• Следует ассоциировать подключенные ЦИФРОВЫЕ УСТРОЙСТВА с желаемы входом VIDEO 1 и VIDEO 2.(Более подробная информация находится в разделе «ПОДКЛЮЧЕНИЕ ЦИФРОВЫХ ВХОДОВ» на странице 5.)• Можно выбрать OPT (оптический), COAX (коаксиальный) и ANL (аналоговый) режимы.■Примечания:• В том случае, если ЦИФРОВОЙ ВХОД назначен для двух или более источников входящего сигнала при выборе данных источников, их цифровые аудио сигналы будут воспроизводиться через один и тот же ЦИФРОВОЙ ВХОД.• Для таких источников входящего сигнала как TUNER, TAPE или CD нельзя назначить цифровой вход (“OPT”, “COAX”). При выборе ЦИФРОВОГО ВХОДА
• В зависимости от необходимого значения можно установить ручной или автоматический режим объемного звучания. OFF (Ручной режим объемного звучания) : При помощи кнопок SURROUND MODE UP/DOWN (▶, > /◀, <) можно выбрать разли чные режимы объемного звучания из доступных для данного входящего сигнала.(Более подробная информация находится в разделе «ПРОСЛУШИВАНИЕ ОБЪЕМНОГО ЗВУКА» на странице 15.)ON (Автоматический режим объемного звучания): В зависимости от формата входящего сигнала автоматически будет выбран оптимальный режим объемного звучания.■Примечания:• Даже в случае автоматического выбора режима объемного звучания и наличия соответствующего формата входящего сигнала, оптимальный режим объемного звучания может варьироваться в зависимости от того, включен ли режим колонки «N (Отсутствует)» или нет.• При поступлении цифрового сигнала 96 кГц ИКМ можно выбрать только режим стерео. При выборе АВТОМАТИЧЕСКОГО РЕЖИМА ОБЪЕМНОГО ЗВУКА 1.Нажмите кнопки CURSOR UP(▲)/DOWN(▼) для вы бора желаемого источника входящего сигнала. После этого нажмите кнопку ENTER.Пример: При выборе VIDEO 2 RD-5405(G)ru-100415_RD-5503(g) 2010-04-20 오후 7:47 페이지 3132

• Для получения оптимально подходящего для окружающего пространства и распо • ложения колонок звучания необх одимо выполнить настройку коло-нок после установки ресивера и подключения всех компонентов.

• Настройки колонок следует выполнять также в тех случаях, когда вы меняете колонки, их расположение или орган изацию окружающего пространства.

• CONFIG (КОНФИГУРАЦИЯ) : Для выбора размера подключенных колонок.

• DISTANCE (РАССТОЯНИЕ) : Для ввода расстояния от каждой колонки до слушателя, что позволяет определить в ремя задержки сигнала для каждой колон-ки, что, в свою очередь, обеспечивает опт имальное объемное звучание.

• X-OVER (КРОССОВЕР) : Для выбора желаемой частоты разделения.

• RETURN (ВОЗВРАТ): Для возврата в предыдущее меню. RD-5405(G)ru-100415_RD-5503(g) 2010-04-20 오후 7:47 페이지 32• В зависимости от типа колонок можно выбрать одну из следующих настроек. L(Большие) : Выберайте данную настройку при использован ииколонок, которые могут воспроизводить полн ый спектр звука ниже частоты разделения.

(Маленькие) : Выберайте данную настройку при использова

ии колонок, которые не могут воспроизводи ть полный спектр звука ниже частоты раздел ения. При выбореданной настройки лежащие ниже частоты разделения звуки посылаются на сабвуфер или те колонки, для которых вы брана настройка “L (Большие)” (когда сабвуф ер не используется).

(Отсутствуют) : Выберайте данную настройку в том случае, если колонки не подключены. При выборе д анной настройки звуки посылаются на те ко лонки, длякоторых не выбрана настройка “N (Отсутствуют)”. Y(Присутствуют)/N(Отсутствуют) : Выберите в зависимости от т ого, подключен ли сабвуфер

• При выборе настройки колонок “S (Маленькие)”, след ует верно на-строить их частоту разделения согласно частотным характеристикам. (Смотри раздел “При выборе пункта CROSSOVER (КРОССОВЕР)” на странице 35.)

• При установке “SUB-W” в режим “N (Отсутствует)”, “FRONT” автоматиче-ски настраивается в режим “L (Большие)”.

• При установке “FRONT” в режим “S (Маленькие)” для “CENTER” и “SURR” нельзя выбрать режим “L (Большие)”.

3. Для подтверждения настройки выбранной колонк

и нажмите кнопки CURSOR LEFT(◀)/ RIGHT(▶).

4. Повторяйте шаги 2 и 3 до тех пор, пока для всех к

олонок не будет установлен желаемый режим. ■О размерах колонок

• Настройки “L (Большие)” или “S (Маленькие)” выбира ются не согласно фактическому размеру колонок, а с огласно возможности колонок воспроизво-дить низки е частоты (частоты ниже настроенного в меню “X- OVER” значения).

• Если Вы не уверены в возможностях колонок, для оп ределения нужной настройки следует попробовать в оспроизведение в обоих режимах (уровень громкости должен быть достаточно низким, что предотвратит в озможное повреждение колонок).

2. Для выбора желаемой колонки воспользуйтесь кн

При выборе пункта CONFIGURATION (КОНФИГУРАЦИЯ)

1. Воспользуйтесь кнопками CURSOR UP(▲)/

■При выборе желаемых единиц измерения

• Можно выбрать либо «M (Метры)» либо «FT (Футы)».

• При выборе единицы измерения все расстояния авто матически ото-бражаются и изменяются в выбранны х единицах. ■При настройке расстояния

• Расстояние можно выбрать в интервале от 0,0 до 9,0 метров с шагом в 0,3 м. При выборе пункта DISTANCE (РАССТОЯНИЕ) ■Примечание:

• Нельзя выбрать те колонки, для которых выставлена настройка «N (От-сутствует)».

1. Выберите пункт DISTANCE (РАССТОЯНИЕ) при по

мощи кнопок CURSOR UP(▲)/DOWN(▼) Затем наж мите кнопку ENTER.

2. Нажмите кнопки CURSOR UP(▲)/DOWN(▼) для в

ыбора желаемого пункта.

3. Выполните настройку желаемого пункта при помо

щи кнопок CURSOR LEFT(◀)/RIGHT(▶).

4. Повторяйте шаги 2 и 3 до тех пор, пока все рассто

яния не будут настроены. ■О расстоянии до колонок При прослушивании объемного звука с источников фо рмата Dolby Digital и подобных источников лучше всего устанавливать центральную колонку, колонки объемн ого звучания и сабвуфер на том же расстоянии от слу шателя, что и передние колонки. При вводе расстояни я до каждой колонки автоматически определяется за держка сигнала для центральной колонки, колонок об ъемного звучания и сабвуфера. Это позволяет искусст венно создать ту же идеальную атмосферу звучания, которая была бы достигнута в случае установки всех к олонок на одинаковом расстоянии от слушателя. RD-5405(G)ru-100415_RD-5503(g) 2010-04-20 오후 7:47 페이지 34РУССКИЙ

• Частота разделения может быть настроена в диапаз оне от 40 до 200 Гц с интервалом в 10 Гц. ■О частоте разделения.

• При выборе настройки колонок “S (Маленькие)”, низк ие частоты потем каналам, которые лежат ниже час тоты разделения, проигрываются через сабвуфер ил и передние колонки, для которых установлен режим “L (Большие)” (если сабвуфер не используется).

• Обратитесь к инструкции по эксплуатации тех колон ок, которые под-ключены к системе. Если частотный диапазон колонок составляет 100 Гц – 20 кГц, то час тота разделения должна быть установлена на уровн е 100 Гц или немного выше. При выборе пункта CROSSOVER (КРОССОВЕР)

• При выборе настройки колонок “S (Маленькие)”, следует верно настроить их частоту разделения согласно частотным характеристикам.

RIGHT(▶) для установки желаемой частоты разде

• Уровень канала LFE можно настроить в пределах от – 10 до + 10 дБ. Уро-вень остальных каналов можно наст роить в пределах от – 15 до + 15 дБ.

• Рекомендуется выбрать для уровня LFE значение 0 дБ. (Тем не менее, для некоторого ПО DTS ранних версий рекомендуется, чтобы уровень LFE был равен -10 дБ). Если рекомендуемые значения уровней кажутся высокими, уменьшите их.

1. Воспользуйтесь кнопками CURSOR UP(▲)/

DOWN(▼) для выбора желаемого канала.

2. При помощи кнопок CURSOR LEFT(◀)/RIGHT(▶) н

астройте уровень выбранного канала или LFE исто чника звукового сигнала.

3. Для настройки остальных каналов повторяйте шаг

• Существует возможность настраивать уровни текущих каналов на желаемую величину. Настроенные уровни канало в сохраняются в пользовательскую память (“CAL”), а не в память предварительных настроек (“REF 1”, “REF 2”).

• После настройки уровней каналов при помощи проверочного сигнала можно настроить уровни каналов согласно ист очникам звуковых сигналов или собственным предпочтениям. (Смотри раздел “Настройка уровня громкости каждог о канала при помощи проверочного сигнала” на странице 17). Настройка уровня текущего канала Пример: При выборе источниковзвукового сигнала Dolby Digital LFE RD-5405(G)ru-100415_RD-5503(g) 2010-04-20 오후 7:47 페이지 36РУССКИЙ

Сохранение настроенных уровней каналов

• Настроенные уровни каналов можно сохранить в пам ять предварительных настроек (“REF 1”, “REF 2”), отт уда их можно извлечь в любой момент.

• После этого замигает индикатор “1” из “REF 1”.

• При каждом нажатии кнопок CURSOR LEFT(◀) or RIGHT(▶) осуществляется выбор “REF 1” или “REF 2”.

• Настроенные уровни каналов сохраняются в выбранн

• Вместо символов “REF 1” или “REF 2” может отображ аться символ “CAL”.

• После этого из памяти извлекаются сохраненные ранее настройки уровней каналов. Извлечение из памяти ранее сохраненных наст роенных каналов

1. Нажмите кнопку ENTER после выполнения шагов

1-3 из пункта “Настройка уровня текущего канала” на странице 36.

2. Для выбора желаемой памяти нажмите кнопки

CURSOR LEFT(◀)/RIGHT(▶) Затем нажмите кноп ку ENTER.

1. Воспользуйтесь кнопками CURSOR UP(▲)/

DOWN(▼) для выбора пункта "MODE ~ ".

НАСТРОЙКА ПАРАМЕТРА При выборе режима NIGHT MODE (НОЧНОЙ)

• В данном режиме снижается динамический диапазон выбранных звуковых дорожек Dolby Digital или DTS(повышен ной громкости), что уменьшает разницу вгромкости между выбранными и невыбранными дорожками. Это облегчае т прослушивание видеофильмов ночью, когда необходимо слушать звук нанизкой громкости. ■Примечания:

• Данный режим доступен только в том случае, если ресивер получает цифровые сигналы от источника формата Dolby Digital или DTS.

• При использовании некоторых устройств Dolby Digital или DTS данный режим может быть недоступен.

• NIGHT M (НОЧНОЙ РЕЖИМ): Используется для настройки уменьшения динамического диапазона, что облегчает про слушивание тихих звуков на малой громкости.

• PLII MSC (DOLBY PLII MUSIC): Используется для настройки различных параметров объемного звучания, что позволя ет достичь оптимального качества объемного звука.

• RETURN (ВОЗВРАТ): Для возврата в предыдущее меню.

0.0 ↔ 0.1 ↔ 0.2 ........... 0.9 ↔ 1.0

Небольшое уменьшение Большое уменьшение

ерите пункт “NIGHT M”, затем нажмите кнопку ENTER.

2. Настройте степень уменьшения динамического ди

При выборе пункта DOLBY PLII MUSIC

• Можно настроить различные параметры объемного звучания, что позволяет достичь оптимального качества объемн

■Примечание: Настройки данного параметра доступны только при прослушивании в режиме Dolby Pro Logic II Music. ■При выборе режима “PANO (Панорама)” В данном режиме осуществляется расширение передн его звукового поляс включением в него колонок объем ного звучания. При этом достигается эффект «обворач ивания», в формировании которого принимают участие боковые звуковые поля. Можно выбрать настройки “OFF” (ВЫКЛ) или “ON” (ВКЛ). Настройка по умолчани ю: OFF. ■При выборе режима “C. WIDTH (Управление

Данный режим позволяет настроить центральное звук овое поле таким образом, что оно будет воспринимать ся только из центральной колонки, только из правой и ли левой колонок как условное звуковое поле или из всех трех колонок с разной степенью. Настройка ос уществляется в восемь шагов от 0 до 7. (Значение по у молчанию: 3). ■При выборе режима “DIMEN (Направление)” В данном режиме настраивается положение звукового поля в направлении вперед-назад. Настройка осущест вляется в семь шагов от -3 до +3. (Значение по умолча нию: 0).

1. Воспользуйтесь кнопками CURSOR UP(▲)/

DOWN(▼) для выбора режима «PLII MSC». Затем н ажмите кнопку ENTER.

2. Воспользуйтесь кнопками CURSOR UP(▲)/

DOWN(▼) для выбора желаемого параметра.

3. Воспользуйтесь кнопками CURSOR LEFT(◀)/

RIGHT(▶) для настройки выбранного параметра..

4. Повторите шаги 2 и 3 для настройки остальных па

Инструкция по устранению неисправностей В случае неисправностей попробуйте воспользоваться приведенной далее таблицей и только после этого отправляйте ресивер в ремонт. Если неисправность не исчезает, попробуйте выключить и снова включить ресивер. Если решить проблему не удалось, проконсультируйтесь с дилером. Ни при каких обстоятельствах не пытайтесь починить ресивер самостоятельно. Это может привести к аннулированию

ПРОБЛЕМА ВОЗМОЖНАЯ ПРИЧИНА СПОСОБ УСТРАНЕНИЯ Не подается питание Кабель подачи питания отключен.•

лохой контакт в розетке переменного тока или • розетка не работает. Надежно подключите шнур питания.• Проверьте розетку при помощи лампочки или иного •

Отсутствует звук Шнуры колонок отсоединены• Установлен слишком низкий уровень громкости. •

а пульте дистанционного управления был включен •

ежим MUTE Неправильно выбран источник входящего сигнала • Компоненты соединены неправильно.• Проверьте подключение колонок.• Настройте уровень громкости.• Нажмите кнопку MUTE для выхода из данного режима.•

равильно выберите источник входящего сигнала.•

одключите компоненты правильно.• Нет звука в колонках объемного

Режим объемного звучания выключен (стереорежим)• Установлен слишком низкий общий уровень громко-• сти и уровень громкости объемного звука. Используется источник звука формата моно.• Колонки объемного звучания настроены на режим “N”.•

ключите режим объемного звучания.• Настройте общий уровень громкости и уровень гром-• кости объемного звука. Выберите стерео источник входящего сигнала или • источник с объемным звучанием. Выберите соответствующую настройку колонки• Нет звука в центральной колонке Режим объемного звучания выключен (стереорежим).• Центральная колонка настроена на режим “N”.• Установлен слишком низкий общий уровень громко-• сти и уровень громкости центральной колонки. Выберите желаемый режим объемного звучания.• Выберите соответствующую настройку колонки• Настройте общий уровень громкости и уровень гром-• кости центральной колонки. Невозможно выполнить прием

Антенна не подключена.• Частота желаемой станции не настроена.• Антенна находится в неправильном положении.• Подключите антенну.• Настройте частоту желаемой станции.• Переместите антенну и попробуйте выполнить на-• стройку еще раз. Невозможно выполнить прием ранее настроенных станций Была сохранена частота ненужной станции.• Сохраненные станции были стерты.• Сохраните частоту нужной станции.• Вновь выполните сохранение частот станций.• Плохой прием FM диапазонаАнтенна не подключена.

Антенна находится в неправильном положении.• Подключите антенну.• Измените расположение антенны.• Постоянный шипящий звук во время приема FM диапазона, особенно в стереорежиме. Слабый сигнал.• Измените расположение антенны.• Подключите внешнюю FM антенну.• Постоянный или прерывистый шипящий звук во время приема АМ диапазона, особенно ночью Помехи вызываются двигателями, люминесцентными • лампами, освещением и т.п. Устанавливайте ресивер на расстоянии от источников •

Подключите внешнюю АМ антенну.• Пульт дистанционного управления не работает Не установлены или сели элементы питания• Датчик приема сигнала пульта заблокирован.• Замените элементы питания.• Уберите препятствие.• RD-5405(G)ru-100415_RD-5503(g) 2010-04-20 오후 7:47 페이지 4041 Технические характеристики

• Выходная мощность в стереорежиме, 6 Ω, Общее искажение высшими гармониками 0,7%, 40 Гц – 20 кГц | 2x50 Вт

• Общее искажение высшими гармониками, 6 Ω, 50 Вт, 1 кГц | 0,09 %

• Межмодуляционное искажение 60 Гц : 7 кГц=4 : код SMPTE 1, 6 Ω, 50 Вт | 0,1 %

• Входная чувствительность, 47 kΩ Линейный (CD, TAPE, VIDEO) | 280 мВ

• Отношение сигнал/шум, Улучш. ВЧ “А” Линейный (CD, TAPE, VIDEO) | 92 дБ

• Частотный отклик Линейный (CD, TAPE, VIDEO), 20 Гц -50 кГц | +0 дБ, -3 дБ

• Выходной уровень TAPE/VIDEO 1 REC, 2,2 кΩ | 280 мВ

• Упарвление высокими/низкими часотами, 100 Гц/10 кГц | ±10 дБ

• Режим объемного звучания, управляется каналами Выходная мощность переднего канала, 6 Ω, 1 кГц, общее искажение высшими гармониками 0,7 % | 70 Вт / 70 Вт Выходная мощность центрального канала, 6 Ω, 1 кГц, общее искажение высшими гармониками 0,7 % | 70 Вт Выходная мощность канала объемного звучания, 6 Ω, 1 кГц, общее искажение высшими гармониками 0,7 % | 70 Вт / 70 Вт ■ЦИФРОВОЙ АУДИО СИГНАЛ

• Частота сэмплирования | 32, 44,1, 48, 96 кГц

• Уровень цифрового входа Коаксиальный, 75 Ω | 0,5 Вp-p Оптический, 660 нм | -15~-21 дБm ■FM ПРИЕМНИК

• Частотный диапазон настройки | 87,5~108 МГц

• Чувствительность, общее искажение высшими гармониками 3%, S/N 26 дБ | 12,8 дБf

• Чувствительность при отношении сигнал-шум в 47 дБ, моно/стерео | 20,2 / 45,3 дБf

• Отношение сигнал/шум, 65 дБf, моно/стерео | 55 / 50 дБ

• Общее искажение высшими гармониками, 65 дБf, 1 кГц, моно/стерео | 0,5 / 1,0%

• Частотный отклик, 30 Гц – 12 кГц | ±3,0 дБ

• Стерео разделение, 1кГц | 30 дБ

• Коэффициент захвата | 4 дБ

• Коэффициент подавления ПЧ | 80 дБ ■AM ПРИЕМНИК

• Частотный диапазон настройки | 522 -1611 кГц

• Полезная чувствительность | 500 μВ/м

• Отношение сигнал/шум | 40 дБ

• Чувствительность | 25 дБ

• Потребляемое напряжение | 230 В ~ 50 Гц

• Потребляемая мощность | 200 Вт

• Размеры (ШхВхД, включая выступающие части) | 440 x 141 x 358,5 мм

• Вес нетто | 9,5 кг ■Примечание: С целью улучшения конструкция и технические характеристики могут быть изменены без предварительн ого уведомления.

АУДИО/ВИДЕО ПРИЕМНИК
