РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PM-9906 SHERWOOD

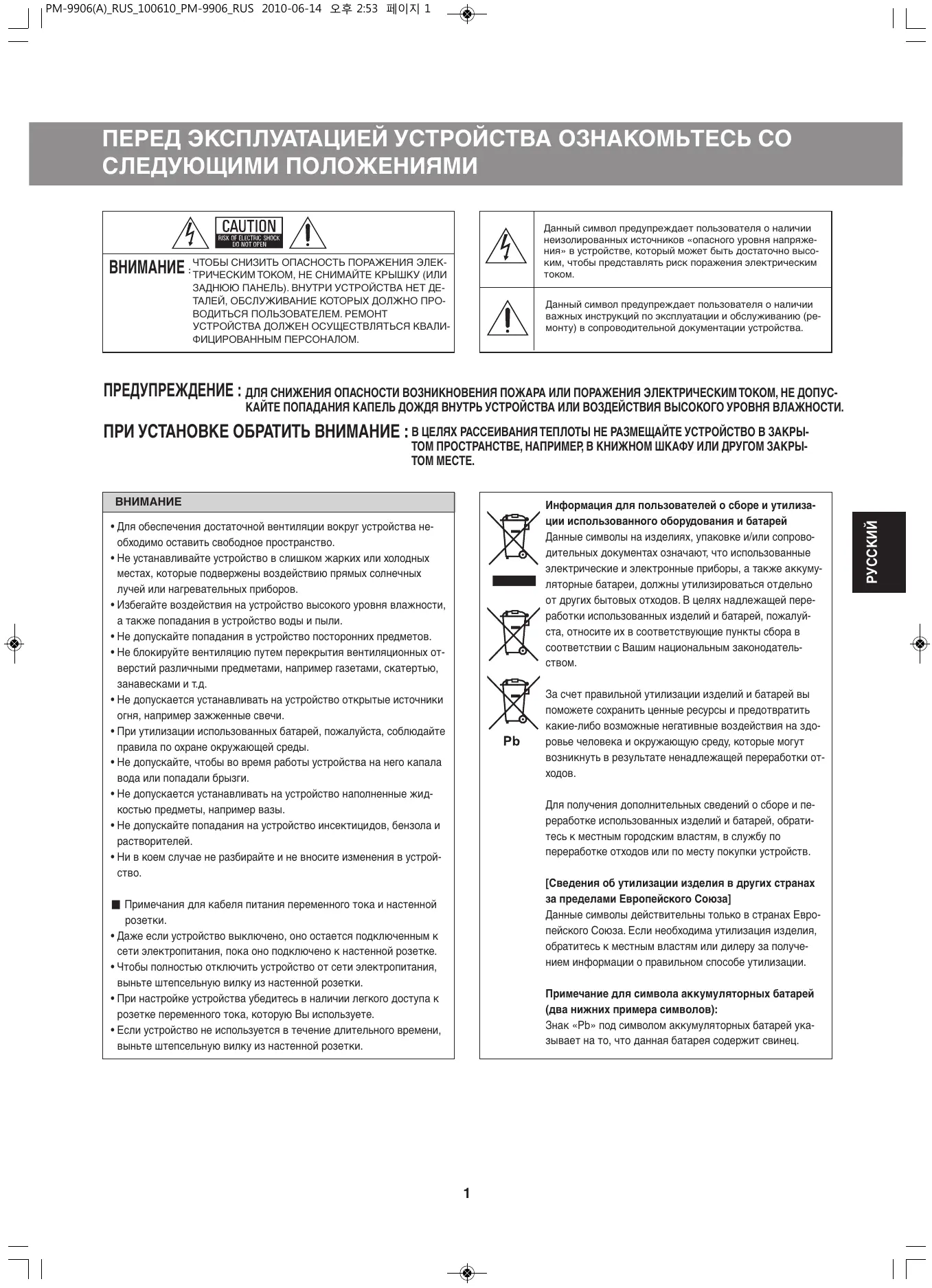

FRANÇAIS TOURNE-DISQUE Type Moteur Mode d'entraînement Platine vitesses Fonctions USB Pleurage et scintillement Rapport signal sur bruit Réglage précis de la vitesse Temps de démarrage Temps d'arrêt Temps de changement de vitesse PM-9906(A)_RUS_100610_PM-9906_RUS 2010-06-14 오후 2:53 페이지 1 ПЕРЕд ЭКСПлУАТАцИЕй УСТРОйСТВА ОзНАКОМЬТЕСЬ СО СлЕдУЮщИМИ ПОлОжЕНИяМИ Данный символ предупреждает пользователя о наличии неизолированных источников «опасного уровня напряжения» в устройстве, который может быть достаточно высоким, чтобы представлять риск поражения электрическим

СНИЗИТЬ ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКВНИМАНИЕ : ЧТОБЫ ТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ). ВНУТРИ УСТРОЙСТВА НЕТ ДЕТАЛЕЙ, ОБСЛУЖИВАНИЕ КОТОРЫХ ДОЛЖНО ПРОВОДИТЬСЯ ПОЛЬЗОВАТЕЛЕМ. РЕМОНТ УСТРОЙСТВА ДОЛЖЕН ОСУЩЕСТВЛЯТЬСЯ КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ. Данный символ предупреждает пользователя о наличии важных инструкций по эксплуатации и обслуживанию (ремонту) в сопроводительной документации устройства. ПРЕдУПРЕждЕНИЕ : для СНИжЕНИя ОПАСНОСТИ ВОзНИКНОВЕНИя ПОжАРА ИлИ ПОРАжЕНИя ЭлЕКТРИЧЕСКИМ ТОКОМ, НЕ дОПУСКАйТЕ ПОПАдАНИя КАПЕлЬ дОждя ВНУТРЬ УСТРОйСТВА ИлИ ВОздЕйСТВИя ВыСОКОгО УРОВНя ВлАжНОСТИ. ПРИ УСТАНОВКЕ ОБРАТИТЬ ВНИМАНИЕ : В цЕлях РАССЕИВАНИя ТЕПлОТы НЕ РАзМЕщАйТЕ УСТРОйСТВО В зАКРы-

Информация для пользователей о сборе и утилизации использованного оборудования и батарей Данные символы на изделиях, упаковке и/или сопроводительных документах означают, что использованные электрические и электронные приборы, а также аккумуляторные батареи, должны утилизироваться отдельно от других бытовых отходов. В целях надлежащей переработки использованных изделий и батарей, пожалуйста, относите их в соответствующие пункты сбора в соответствии с Вашим национальным законодательством.

• Для обеспечения достаточной вентиляции вокруг устройства необходимо оставить свободное пространство.
• Не устанавливайте устройство в слишком жарких или холодных местах, которые подвержены воздействию прямых солнечных лучей или нагревательных приборов.
• Избегайте воздействия на устройство высокого уровня влажности, а также попадания в устройство воды и пыли.
• Не допускайте попадания в устройство посторонних предметов.
• Не блокируйте вентиляцию путем перекрытия вентиляционных отверстий различными предметами, например газетами, скатертью, занавесками и т.д.
• Не допускается устанавливать на устройство открытые источники огня, например зажженные свечи.
• При утилизации использованных батарей, пожалуйста, соблюдайте правила по охране окружающей среды.
• Не допускайте, чтобы во время работы устройства на него капала вода или попадали брызги.
• Не допускается устанавливать на устройство наполненные жидкостью предметы, например вазы.
• Не допускайте попадания на устройство инсектицидов, бензола и растворителей.
• Ни в коем случае не разбирайте и не вносите изменения в устройство. За счет правильной утилизации изделий и батарей вы поможете сохранить ценные ресурсы и предотвратить какие-либо возможные негативные воздействия на здоровье человека и окружающую среду, которые могут возникнуть в результате ненадлежащей переработки отходов. Для получения дополнительных сведений о сборе и переработке использованных изделий и батарей, обратитесь к местным городским властям, в службу по переработке отходов или по месту покупки устройств. [Сведения об утилизации изделия в других странах за пределами Европейского Союза] Данные символы действительны только в странах Европейского Союза. Если необходима утилизация изделия, обратитесь к местным властям или дилеру за получением информации о правильном способе утилизации. ■ Примечания для кабеля питания переменного тока и настенной

• Даже если устройство выключено, оно остается подключенным к сети электропитания, пока оно подключено к настенной розетке.
• Чтобы полностью отключить устройство от сети электропитания, выньте штепсельную вилку из настенной розетки.
• При настройке устройства убедитесь в наличии легкого доступа к розетке переменного тока, которую Вы используете.
• Если устройство не используется в течение длительного времени, выньте штепсельную вилку из настенной розетки. Примечание для символа аккумуляторных батарей (два нижних примера символов): Знак «Pb» под символом аккумуляторных батарей указывает на то, что данная батарея содержит свинец.

ОРгАНы УПРАВлЕНИя И фУНКцИИ

1. USB порт – запись в формате MP3 скоростью 192 кбит/с. Поддерживает большинство USB и MP3

устройств. Устройство USB должно быть в формате FAT32.

2. ТАРЕЛКА литого алюминия.

3. КНОПКА СТАРТ/СТОП – включает и выключает вращение тарелки.

4. ТОРМОЖЕНИЕ МОТОРОМ – обычно тарелка останавливается кнопкой старт/стоп. При этом благодаря

электронному тормозу, остановка быстрая. Эта кнопка позволяет останавливать тарелку более плавно. Пока мотор стоит – моргает лампочка кнопки. Повторное нажатие кнопки включает мотор.

5. СКОРОСТИ – выбор скорости вращения тарелки.

6. КНОПКА ЗАПИСЬ/СТОП - нажмите эту кнопку и подождите до начала моргания светодиода (это может

занять несколько секунд в зависимости от содержания пластинки). Повторное нажатие кнопки останавливает запись.

7. СТОПОРНАЯ ГАЙКА ГОЛОВКИ – вставьте головку и закрепите ее этой гайкой, повернув ее по часовой

8. ДВИЖОК РЕГУЛИРОВКИ ШАГА – более точно регулирует скорость вращения тарелки. При смещении

движка индикатор не светится. Только когда движок на нуле – индикатор засветится.

10. ОПОРА ТОНАРМА – используйте ее во время перемещения тонарма.

11. ПЕРЕКЛЮЧАТЕЛЬ PHONO/LINE – переключатель выходов Phono (Фоно) или Line(Линейный).

12. ВСТАВКА 45 об/мин – положите на центр тарелки для проигрывания 7-дюймовых пластинок с большим

13. РЫЧАГ – поднять или опустить тонарм.

14. РУЧКА АНТИСКАТЫВАНИЯ – при проигрывании пластинки иголку тянет к центру пластинки. Эта ручка

компенсирует эту силу.

15. ПРОТИВОВЕС – регулирует баланс тонарма и давление иголки.

16. ВЫХОД PHONO/LINE – подключается к любому входу phono(фоно) или line(линейный) используя

приданный кабель. Установите переключатель phono/line в правильное положение.

17. ГНЕЗДО ДЛЯ ШНУРА ПИТАНИЯ- для подключения прилагаемого шнура питания.

18. ВКЛЮЧАТЕЛЬ ПИТАНИЯ- включает и выключает питание.

ОБыЧНОЕ ВОСПРОИзВЕдЕНИЕ

2. Установите пластинку на тарелку. Если это пластинка с большим отверстием 45 об/мин – установите

3. Установите скорость вращения (33/45).

4. Освободите защелку тонарма.

5. Рычаг подымите вверх.

6. Нажмите кнопку Старт/Стоп, и тарелка начнет вращаться.

7. Установите тонарм над желаемой дорожкой.

8. Опустите рычаг, тонарм медленно опустится и начнется воспроизведение.

9. Движком регулировки шага отрегулируйте скорость.

10. Для прерывания подымите рычаг.

11. Когда воспроизведение закончено, подымите рычаг, установите тонарм на опору и закрепите его.

12. Кнопкой старт/стоп остановите вращение тарелки.

13. Выключите проигрыватель.

1. Вставьте флэшку (память, MP3 плеер, HDD) в USB слот.

2. Установите иголку над желаемой дорожкой.

3. Нажмите кнопку "Запись/Стоп", и подождите пока не начнет моргать светодиод (это может занять до 30

секунд и более в зависимости от содержания пластинки). Если светодиод выключится – присутствует

4. Нажмите кнопку "Запись/Стоп" для продолжения воспроизведения.

5. Нажмите кнопку "Запись/Стоп" для остановки процесса записи.

6. Дорожка остается в памяти флэшки как файл 192 кбит/с MP3, дорожки последовательно нумеруются и

складываются в папку "Audio". Устройство USB должно быть в формате FAT32. Это устройство не записывает на USB в другом формате, нежели FAT32. РЕдАКТИРОВАНИЕ зАПИСИ

• Редактировать вашу запись вы можете при помощи предоставленной программы AUDACITY® Software.
• Вы можете снять шум, редактировать начало и конец записи и более того.
• Программа AUDACITY® Software является приложением и не поддерживается фирмой Sherwood.
• Для подробной информации о программе AUDACITY® Software посетите http://audacity.sourceforge.net/.

шаг 1 При покупке проверьте комплектацию:

• Двухсторонняя накладка
• Адаптер для 45 об/мин пластинок Примечание:
• Не включайте шнур питания в сеть, пока не будет выполнена сборка.
• Перед включением питания еще раз убедитесь, что все собрано правильно и напряжение питания соответствует вашему прибору. Перед или после подключения внешних приборов отключите питание.
• Перед использованием прибора внимательно прочитайте эту инструкцию.
• Подготовьте кэтридж иголки до сборки.

шаг 2 Установите тарелку на ось. шаг 3 Наденьте пассик на шкив. Проигрыватель не будет правильно работать, если не будет правильно одет пассик!

шаг 4 Уложите подушечку на тарелку.

шаг 5 Вставьте головку спереди тонарма и закрепите поворотом гайки.

шаг 6 Вставьте противовес сзади тонарма. Слегка шевеля, он встанет на ось. шаг 7 Ручку скатывания установите на то же деление, что и противовес. шаг 8 Подключите RCA провода от задней панели к усилителю/приемнику. Переключатель Phono/Line должен быть в соответствующем положении.

шаг 9 Снимите защитный кожух тонарма.

шаг10 Снимите пластиковую защиту иголки шаг 11 Вставьте шнур питания в гнездо прибора и потом вилку в розетку. шаг 12 Включите тумблер питания, положите пластинку и проверьте действие проигрывателя.

2. Освободите зажим и установите осторожно тонарм между опорой и тарелкой, стараясь не повредить иголку.

4. Поддерживая тонарм за ручной рычажок, подкрутите винт противовеса. Тонарм должен быть

параллельно тарелке, и не должен склоняться вверх или вниз.

5. Верните тонарм на опору и защелкните.

6. Так как при отбалансированном тонарме прижимная сила равна нулю, спереди противовеса

гайкой установите "0". При этом поддерживайте противовес другой рукой, чтобы он не вращался вместе с микровинтом. Регулировка прижимной силы Поворачивая противовес, установите прижимную силу напротив риски на валу противовеса. Шкала прижимной силы имеет шаг 0,25 г, а один полный оборот против часовой стрелки добавит усилие до 3 г.. ПРИМЕЧАНИЕ: Кэтридж MG-2831 из комплекта имеет прижимную силу 2 г. Установите винт противовеса на отметку

Правильно сбалансированный

Регулировка антискатывания Для регулировки антискатывания, установите ручку Anti-Skate так, чтобы цифра прижимной силы оказалась напротив риски. Цифры на ручке соответствуют 1 г прижимной силы. Головка тяжела – поверните микровинт по

Противовес тяжел – поверните микровинт против стрелки.

PM-9906(A)_RUS_100610_PM-9906_RUS 2010-06-14 오후 2:53 페이지 8 ПОИСК И ИСПРАВлЕНИЕ НЕИСПРАВНОСТЕй Иногда пользователь может вызвать неисправность, и даже отказ. Проверьте в этой таблице – может это вам поможет решить проблему, не обращаясь в сервис. Если вы не сможете совместить – обращайтесь в сервис или к продавцу. Тарелка не вращается.

Возможная неисправность

Шнур питания не включен. Пассик не одет. Не нажата кнопка Play Включить вилку в розетку. Надеть пассик согласно инструкции. Нажать кнопку "Play/Pause". Фоно кабели подключены неправильно. Подключите кабели к гнездам PHONO усилителя. Головка неправильно вставлена. Установите головку согласно инструкции Провода головки не контактируют.. Подключите провода правильно. Усилитель не работает правильно. (Функции, магнитофон, громкоговорители и Прочитайте инструкцию усилителя. другие переключатели установлены неправильно).

Ритм музыки не правилен. Скорость тарелки не отрегулирована. Движком регулировки шага отрегулируйте скорость вращения тарелки. Неправильная установка скорости вращения тарелки. Установите 33 или 45 оборотов. Переключатель Phono/Line не в той пози- Установите переключатель Phono/Line на задции. ней панели в правильное положение. Большой или необычный Неправильная прижимная сила. Пыль или грязь на иголке. Пыль или грязь на пластинке. Смотри инструкцию по установке прижимной Очистить иголку мягкой щеткой. Очистите пластинку хорошим очистителем. La punta de la aguja ha recogido polvo o suLimpie la aguja con un cepillo suave. ciedad. Искаженный звук. La fuerza de seguimiento no es correcta. Vea el ajuste de la fuerza de seguimiento. La aguja está deteriorada. Reemplácela por una aguja nueva. El control de tono del amplificador está demasiado alto. Ajuste el tono a un nivel más bajo. Рычаг установлен в верхней позиции. Colóquela en la posición ABAJO. Неправильная прижимная сила. Смотри инструкцию по установке прижимной

Неправильная прижимная сила. Смотри инструкцию по установке прижимной

Иголка изношена. Заменить иголку. Пластинка поцарапана или покорежена. Заменить пластинку. Устройство USB должно быть в формате FAT32 Проверить и отформатировать USB устройство на FAT32 Индикатор записи не моргает Некоторое время может забрать подготовка папки. Подождите как минимум 60 секунд и потом повторите. Индикатор записи выключился. Ошибка устройства. Проверьте, что устройство в формате FAT32. Тонарм не опускается Прерывистый звук. Запись USB Из-за сложности устройства USB флэшек – некоторые жесткие диски могут не общаться с ними

Эффективная длина Выход Phono Линейный выход 2-х скоростной полностью ручной Мотор постоянного тока 330 мм литой алюминий 33⅓ и 45 об/мин USB запись (MP3 формат 192 кбит/с) Менее 0,2% средне-квадратичное (JIS WTD) на 33⅓ об/мин Более 55 дБ (DIN-B) +/-10% Менее 1 с на 33⅓ Менее 1 с на 33⅓ Менее 1 с от 33⅓ до 45 об/мин Менее 1 с от 45 до 33⅓ об/мин Частотная характеристика Разделение каналов Баланс каналов Статически сбалансированный S-формы со сменной головкой 230,5 мм 1,5~3,6 мВ на 1 кГц 5 см/с (HP-4005) 90-216 мВ на 1 кГц 5 см/с (HP-4005) Кэтридж (AT-3600L) 20 Гц-20 кГц Более 15 дБ 2,5 дБ на 1 кГц

Потребляемая мощность

~ 115/230 В, 50/60 Гц 11 Вт 449(ш) X 370(г) X 145(в) мм 4,2 кГ ПРИНАдлЕжНОСТИ Проверьте наличие этих вещей в комплекте.

• Двухсторонняя накладка
• Адаптер для 45 об/мин пластинок ПРИМЕЧАНИЕ: Спецификация и конструкция может изменяться без специального предупреждения.

Регулировка скорости Время старта Время торможения Время смены скорости PM9906 cover_5 language_PM9906 cover 2010-06-14 오후 2:47 페이지 2 PM-9906
