MANUAL DE USUARIO PM-9906 SHERWOOD

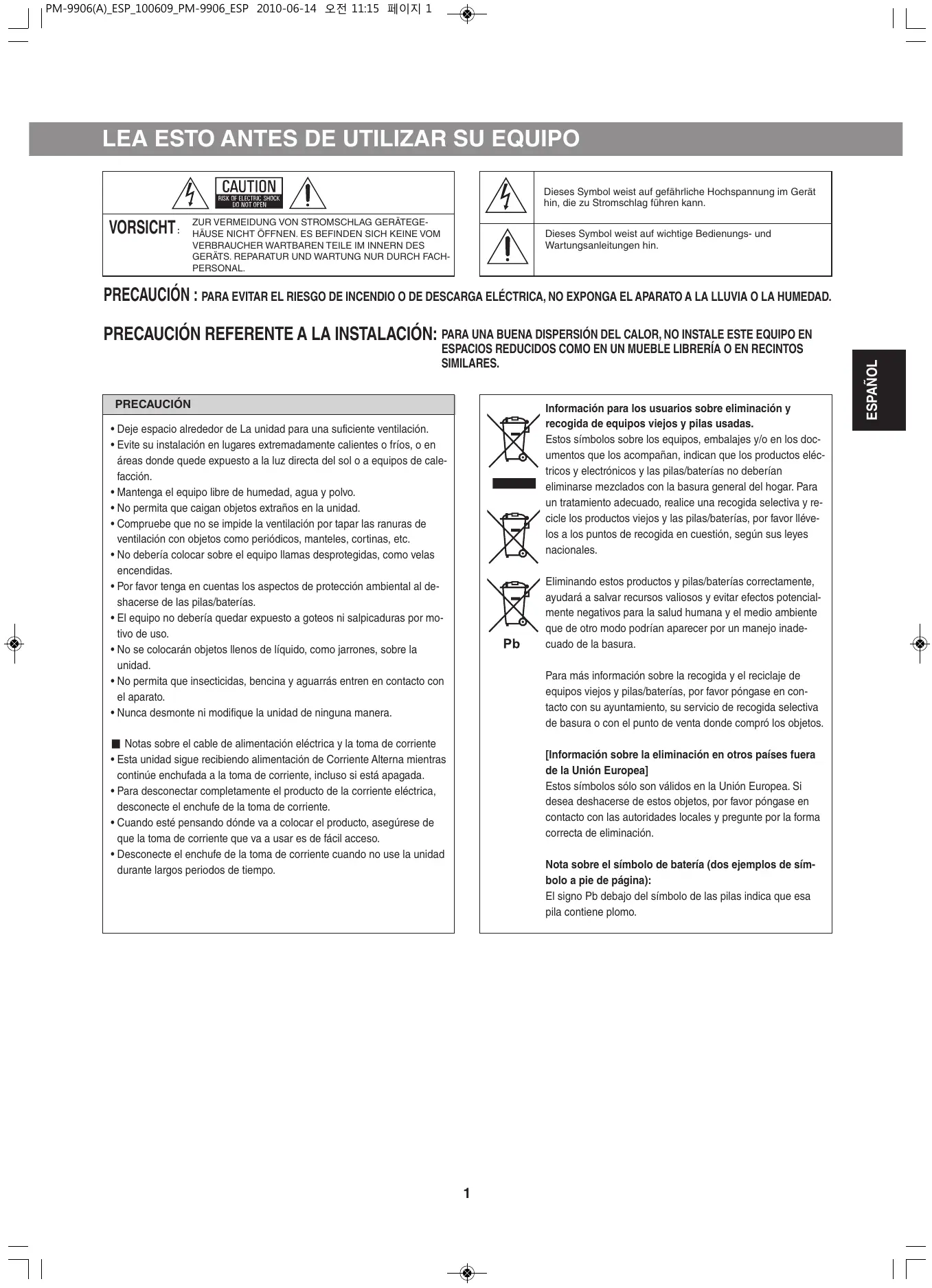

PRECAUCIÓN : PARA EVITAR EL RIESGO DE INCENDIO O DE DESCARGA ELÉCTRICA, NO EXPONGA EL APARATO A LA LLUVIA O LA HUMEDAD. ESPACIOS REDUCIDOS COMO EN UN MUEBLE LIBRERÍA O EN RECINTOS SIMILARES. PRECAUCIÓN Información para los usuarios sobre eliminación y recogida de equipos viejos y pilas usadas. Estos símbolos sobre los equipos, embalajes y/o en los documentos que los acompañan, indican que los productos eléctricos y electrónicos y las pilas/baterías no deberían eliminarse mezclados con la basura general del hogar. Para un tratamiento adecuado, realice una recogida selectiva y recicle los productos viejos y las pilas/baterías, por favor llévelos a los puntos de recogida en cuestión, según sus leyes nacionales.

• Deje espacio alrededor de La unidad para una suficiente ventilación.
• Evite su instalación en lugares extremadamente calientes o fríos, o en áreas donde quede expuesto a la luz directa del sol o a equipos de calefacción.
• Mantenga el equipo libre de humedad, agua y polvo.
• No permita que caigan objetos extraños en la unidad.
• Compruebe que no se impide la ventilación por tapar las ranuras de ventilación con objetos como periódicos, manteles, cortinas, etc.
• No debería colocar sobre el equipo llamas desprotegidas, como velas encendidas.
• Por favor tenga en cuentas los aspectos de protección ambiental al deshacerse de las pilas/baterías.
• El equipo no debería quedar expuesto a goteos ni salpicaduras por motivo de uso.
• No se colocarán objetos llenos de líquido, como jarrones, sobre la unidad.
• No permita que insecticidas, bencina y aguarrás entren en contacto con el aparato.
• Nunca desmonte ni modifique la unidad de ninguna manera. Eliminando estos productos y pilas/baterías correctamente, ayudará a salvar recursos valiosos y evitar efectos potencialmente negativos para la salud humana y el medio ambiente que de otro modo podrían aparecer por un manejo inadecuado de la basura. Para más información sobre la recogida y el reciclaje de equipos viejos y pilas/baterías, por favor póngase en contacto con su ayuntamiento, su servicio de recogida selectiva de basura o con el punto de venta donde compró los objetos. ■ Notas sobre el cable de alimentación eléctrica y la toma de corriente
• Esta unidad sigue recibiendo alimentación de Corriente Alterna mientras continúe enchufada a la toma de corriente, incluso si está apagada.
• Para desconectar completamente el producto de la corriente eléctrica, desconecte el enchufe de la toma de corriente.
• Cuando esté pensando dónde va a colocar el producto, asegúrese de que la toma de corriente que va a usar es de fácil acceso.
• Desconecte el enchufe de la toma de corriente cuando no use la unidad durante largos periodos de tiempo. [Información sobre la eliminación en otros países fuera de la Unión Europea] Estos símbolos sólo son válidos en la Unión Europea. Si desea deshacerse de estos objetos, por favor póngase en contacto con las autoridades locales y pregunte por la forma correcta de eliminación. Nota sobre el símbolo de batería (dos ejemplos de símbolo a pie de página): El signo Pb debajo del símbolo de las pilas indica que esa pila contiene plomo.

ESPAÑOL PRECAUCIÓN REFERENTE A LA INSTALACIÓN: PARA UNA BUENA DISPERSIÓN DEL CALOR, NO INSTALE ESTE EQUIPO EN

1. CONECTOR USB – Discos en formato MP3 192kbps. El puerto USB soporta la mayoría de los dispositivos

USB, HDD USB y reproductores MP3 de la mayoría de los tamaños comunes. El dispositivo USB debe tener formato FAT32.

2. PLATO - Molde fundido de aluminio equilibrado.

3. BOTÓN DE REPRODUCIR/PAUSA – Pulse este botón para arrancar o detener el plato.

4. APAGAR MOTOR – Normalmente el plato se para al pulsar el botón de Reproducir/Pausa. Al usar el botón Reproducir/Pausa el plato se para bastante rápido gracias al freno electrónico. Pulsando el botón “Motor off” (Apagar motor) el plato se parará más suavemente. Mientras el motor se está parando, la luz LED del botón parpadea. Vuelva a pulsar el botón otra vez para encender otra vez el botón.

5. VELOCIDADES DEL PLATO – Se usa para seleccionar la velocidad deseada.

6. BOTÓN GRABAR/PARAR – Pulse el botón “Record” y espere a que la luz LED parpadee (esto puede llevar varios segundos dependiendo de los contenidos del dispositivo Flash), pulse el botón “Record” otra vez para parar el proceso de grabación.

7. TUERCA DE BLOQUEO DEL PROTECTOR DEL CABEZAL – Coloque el protector del cabezal introduciéndolo

en la parte delantera del brazo del tocadiscos, luego enrosque la tuerca de bloqueo en sentido horario.

8. CONTROL DE TONO – Use este control deslizante para cambiar la velocidad del plato (Pitch). Cuando mueva el

CONTROL DE TONO, el indicador PITCH no se iluminará. Solamente cuando el CONTROL DE TONO está al 0% se encenderá el indicador PITCH.

9. BRAZO EN ‘S’

10. REPOSA-BRAZO – Use este soporte para el brazo del tocadiscos y use la abrazadera durante el transporte.

11. INTERRUPTOR PHONO/LINE – Cambia la salida a nivel ‘Phono’ o a nivel ‘Line’.

12. ADAPTADOR DE 45 RPM – Colóquelo en el eje para reproducir discos de 7” con orificios centrales grandes.

13. PALANCA DEL BRAZO – Controla la acción de subir y bajar el brazo del tocadiscos.

14. CONTROL ANTI-PATINAJE – Durante la reproducción de un disco, se genera una fuerza que arrastra la aguja

y la hace “patinar” hacia el centro del disco. Este control compensa esa fuerza y necesita ajustarse al mismo valor que el anillo de presión del contrapeso.

15. CONTRAPESO – Use este contrapeso para equilibrar el brazo y ajustar la presión de la aguja.

16. SALIDA PHONO/LINE – Conecta el tocadiscos a cualquier entrada de nivel PHONO o LINE, usando el cable

suministrado. Compruebe que el interruptor PHONO/LINE se encuentra en la posición correcta.

17. CONECTOR DEL CABLE DE ALIMENTACIÓN – Se usa para conectar el cable de alimentación suministrado.

18. INTERRUPTOR DE ALIMENTACIÓN – Este interruptor enciende o apaga la unidad.

El plato del tocadiscos no empezará a girar automáticamente, debe pulsar el botón de Reproducir/Pausa”,

7. Mueva el brazo del tocadiscos sobre el surco de la pista que desee.

8. Coloque la palanca del brazo en su posición "abajo", y el brazo descenderá lentamente sobre el disco y empezará a sonar.

9. Ajuste el tono (pitch) a la velocidad que desee, mueva el control del tono arriba o abajo para ajustar la velocidad.

10. Para suspender la reproducción, levante el brazo utilizando la palanca de elevación.

11. Cuando la reproducción haya terminado, levante el brazo con la palanca de elevación, muévalo hasta el reposabrazo, colóquelo sobre él y asegúrelo con la abrazadera.

12. Pulse el botón Inicio/Parada para detener el giro del plato.

13. Coloque el interruptor de alimentación en Off (apagado).

GRABAR EN SU DISPOSITIVO USB

1. Conecte un dispositivo de memoria Flash (p.ej. lápiz USB, reproductor MP3, HDD) en el conector USB.

2. Coloque la aguja de tocadiscos sobre la pista que desee grabar.

3. Pulse el botón “Grabar/Parar” y espera a que el LED parpadee (esto puede tardar unos 30 segundos a más dependiendo del contenido del dispositivo de memoria Flash). Si el LED se apaga, es porque existe un error en el dispositivo.

4. Pulse el botón “Reproducir/Pausa” para continuar con la reproducción de la pista.

5. Pulse el botón “Grabar/Parar” para detener el proceso de grabación.

6. La pista está ahora almacenada en el dispositivo de memoria Flash como un archivo MP3 de 192kbps, las pistas se numerarán secuencialmente y se colocan en la carpeta “Audio”. El dispositivo USB debe tener formato FAT32. El tocadiscos no grabará en ningún dispositivo USB que no sea FAT32.

EDITAR SUS GRABACIONES

• Usted puede editar sus grabaciones instalando en su PC o Mac el programa AUDACITY® suministrado.
• Usted puede eliminar ruido, editar el comienzo y el final de sus grabaciones y más.
• Le suministramos el programa AUDACITY® para su conveniencia, pero no está soportado por Sherwood.
• Para más información sobre el software de AUDACITY®, por favor visite “http://audacity.sourceforge.net/”.

FUNCIONAMIENTO EN REPRODUCCIÓN NORMAL

1. Coloque el interruptor de alimentación en ON (encendido).

2. Coloque un disco sobre la alfombrilla del plato tocadiscos. Cuando vaya a reproducir un disco de 45rpm con el

orificio central mayor; coloque el adaptador de 45rpm en el eje.

3. Seleccione la velocidad de giro (33/45) para que se ajuste a la del disco.

4. Libere la abrazadera del brazo.

5. Coloque la palanca del brazo en su posición de ‘arriba’.

6. Pulse el botón Reproducir/Pausa y el plato de tocadiscos empezará a girar.

INSTRUCCIONES DE INSTALACIÓN

ESPAÑOL Paso 1 Por favor, localice los siguientes elementos en el paquete:

• Manual de instrucciones • Cable RCA
• Protector del cabezal
• Cable de alimentación • Contrapeso

• Alfombrilla reversible
• Adaptador 45rmp Nota :
• No conecte el enchufe de alimentación a la toma de corriente hasta que haya completado el ensamblaje.
• Antes de dar alimentación, compruebe otra vez todas las conexiones y que la tensión de la corriente es la correcta. Apague siempre el interruptor de alimentación cuando realice conexiones o desconexiones.
• Lea este manual detenidamente antes de usar la unidad. Asegúrese de guardar este manual en un sitio seguro para futuras referencias.
• Coloque un cartucho de aguja fonocaptora al PROTECTOR DEL CABEZAL antes de ensamblar el tocadiscos Paso 2 Coloque el plato del tocadiscos sobre el eje central. Paso 3 Coloque la correa de tracción sobre la polea del motor. ¡El plato del tocadiscos no girará a menos que coloque la correa correctamente! Correa Paso 4 Coloque la alfombrilla antideslizante de fieltro sobre el plato del tocadiscos.

INSTRUCCIONES DE INSTALACIÓN

Paso 5 Coloque el protector del cabezal introduciéndolo en la parte delantera del brazo del tocadiscos y luego enrosque la tuerca de bloqueo para asegurarlo. Paso 6 Deslice el contrapeso sobre la parte posterior del brazo del tocadiscos. Tuérzalo ligeramente y enrósquelo sobre el eje. Paso 7 Ajuste el control anti-patinaje hasta el mismo valor que el contrapeso. Paso 8 Conecte los cables RCA suministrados desde las salidas de la parte trasera hasta las entradas correspondientes de su amplificador/receptor. Asegúrese de que el interruptor PHONO/LINE está en la posición correcta para su amplificador/receptor.

INSTRUCCIONES DE INSTALACIÓN

ESPAÑOL Paso 9 Retire el alambre que asegura el brazo del tocadiscos. Paso 10 Retire la cubierta de plástico que protege la aguja fonocaptora. Paso 11 Conecte el cable de alimentación en la parte trasera del tocadiscos y enchúfelo a la toma de corriente. Paso 12 Pulse el interruptor de alimentación (posición ON), coloque un disco sobre el plato y pruebe el funcionamiento del tocadiscos.

AJUSTES IMPORTANTES Ajuste del equilibrio de nivel

1. Coloque el control ANTI-PATINAJE en "0".

2. Libere la abrazadera del brazo del tocadiscos y

mueva el brazo a un espacio entre el reposa-brazo y el plato, teniendo cuidado para no dañar la aguja.

3. Coloque la palanca de elevación del brazo en su

posición de ‘arriba’.

4. Aguante el saliente del protector del cabezal con una

mano y logre el equilibrio de nivel girando el contrapeso en una o en otra dirección. El “equilibrio de nivel” quiere decir que el brazo se encuentra paralelo al disco, y que el tubo del brazo, por tanto, no se inclinará hacia el lado del contrapeso ni hacia el lado del protector del cabezal.

5. Devuelva el brazo al reposa-brazo y cierre la

6. Ya que la fuerza de seguimiento por el surco es cero

cuando el brazo se encuentra en equilibrio de nivel, gire el anillo de la escala de la fuerza de seguimiento enfrente al contrapeso, poniendo el “0” de la escala en la línea de referencia del eje. Cuando lo haga, aguante el contrapeso con la otra mano de modo que no gire simultáneamente con el anillo de la escala. ESPAÑOL Anillo de escala NOTA: El cartucho de la aguja MG-2831 que viene con el equipo tiene una fuerza de seguimiento de 2g. Gire el contrapeso hasta la marca 2. Ajuste anti-patinaje Para ajustar el mecanismo que evita que la aguja patine, gire el control ANTI-SKATE de modo que el número coincida con la fuerza de seguimiento necesaria que se encuentra delante de la línea de referencia. Los números del control anti-patinaje corresponden a 1g de la fuerza de seguimiento. Brazo correctamente equilibrado Contrapeso Protector del cabezal Línea de referencia Control anti-patinaje Extremo del protector muy pesado – gire el contrapeso en la dirección de la flecha. Extremo del contrapeso muy pesado – gire el contrapeso en la dirección de la flecha.

RESOLUCIÓN DE PROBLEMAS

A veces, un error de utilización puede ser confundido por un fallo de funcionamiento o una avería. Compruebe los puntos siguientes y vea si puede encontrar los síntomas del problema en la tabla siguiente antes de contactar con un centro de reparaciones. Si no puede determinar el fallo o si los síntomas persisten, contacte con su vendedor o el centro de reparaciones más próximo. Síntoma ESPAÑOL El cable de alimentación desenchufado. La correa de tracción no está colocada. No ha pulsado el botón de Reproducción. Conecte bien el cable a la toma de corriente. Coloque la correa de tracción, vea las instrucciones de instalación. Pulse el botón “Reproducción/Pausa”. Los cables de audio no están bien conectados. Conecte bien los cables a los conectores de entrada PHONO del amplificador. Apriete con firmeza la tuerca de fijación del brazo. Vea las instrucciones de instalación. Los cables del cartucho de la aguja están sueltos. Fije bien los cables interiores del protector del cabezal. No está utilizando el amplificador adecuadamente. (El interruptor de función, interruptor Lea las instrucciones de funcionamiento que vienen de los altavoces, etc. no están correctacon su amplificador. mente seleccionados). El tempo musical está desactivado. La velocidad del plato no está bien ajustada (pitch). Ajuste el control deslizante del tono hasta que el tempo sea el correcto. El AJUSTE DE VELODIDAD no se ajusta a la velocidad de grabación del disco. Seleccione 33 o 45 RPM para que se ajuste al disco. Coloque el interruptor PHONO/LINE en la parte El interruptor PHONO/LINE no está ajustado trasera del tocadiscos para que se ajuste a la encorrectamente. trada de su amplificador. La fuerza de seguimiento no es correcta. Ruido excesivo o inusual. Vea el ajuste de la fuerza de seguimiento. La punta de la aguja ha recogido polvo o suLimpie la aguja con un cepillo suave. ciedad. El disco tiene polvo o suciedad. Limpie el disco con un limpiador de buena calidad. La punta de la aguja ha recogido polvo o suLimpie la aguja con un cepillo suave. ciedad. Sonido distorsionado. El brazo del tocadiscos no desciende. Unterbrochener Ton.Sonido intermitente. Grabación USB. La fuerza de seguimiento no es correcta. Vea el ajuste de la fuerza de seguimiento. La aguja está deteriorada. Reemplácela por una aguja nueva. El control de tono del amplificador está demasiado alto. Ajuste el tono a un nivel más bajo. La palanca de elevación está en su posición Colóquela en la posición ABAJO. ARRIBA La fuerza de seguimiento no es correcta. Vea el ajuste de la fuerza de seguimiento. La fuerza de seguimiento no es correcta. Vea el ajuste de la fuerza de seguimiento. La aguja está deteriorada. Reemplácela por una aguja nueva. El disco está rayado o combado. Cambie el disco. El dispositivo USB debe tener formato FAT32. Compruebe y/o formatee el dispositivo USB en FAT32. La luz de grabación no parpadea. La preparación de la carpeta de grabación puede tardar, espere al menos 60 segundos antes de intentarlo otra vez. La luz de grabación se apaga. Error en el disco, compruebe que el formato del dispositivo es FAT32. Debido a la compleja naturaleza de los dispositivos de almacenamiento USB – algunos HDDs USB pueden no funcionar con esta unidad.

TOCADISCOS Tipo Motor Método de transmisión Plato del tocadiscos Velocidades Función USB Ululación y vibración Relación S/R Control de velocidad Retardo de inicio Tiempo de parada Tiempo de cambio de velocidad

BRAZO DEL TOCADISCOS

Tipo 2 velocidades, Completamente manual Motor de corriente continua Correa de tracción 330mm diámetro. Aluminio fundido 33⅓ y 45 rpm Función de grabación en USB (formato MP3 a 192 kbps) Menos del 0,2% WRMS (JIS WTD) con 33⅓ rpm Más de 55dB (DIN-B) +/-10% Menos de 1 seg. con 33⅓. Menos de 1 seg. con 33⅓. Menos de 1 seg. de 33⅓ a 45 rpm Menos de 1 seg. de 45 a 33⅓ rpm Respuesta de Frecuencia Separación de canales Balance de canal Brazo en 'S’ equilibrado en estático con protector de cabezal separable 230,5mm 1,5~3,6mV a 1 kHz 5cm/seg (HP-4005) 90-216mV a 1 kHz 5cm/seg (HP-4005) Cartucho (AT-3600L) 20Hz-20kHz Más de 15dB Dentro de 2,5dB a 1 kHz GENERAL Alimentación Consumo de potencia Dimensiones Peso Longitud efectiva del brazo Nivel de salida PHONO Nivel de salida LINE ACCESORIOS Compruebe que los siguientes elementos se suministran con el producto.

• Manual de instrucciones • Cable RCA
• Alfombrilla antideslizante • Plato
• Protector del cabezal
• Cable de alimentación • Contrapeso
• Adaptador 45rmp NOTA: Las especificaciones y el diseño están sujetos a posibles modificaciones sin aviso, debido a mejoras.

ESPAÑOL ESPECIFICACIONES La punta de la aguja ha recogido polvo o suLimpie la aguja con un cepillo suave. ciedad. Искаженный звук. La fuerza de seguimiento no es correcta. Vea el ajuste de la fuerza de seguimiento. La aguja está deteriorada. Reemplácela por una aguja nueva. El control de tono del amplificador está demasiado alto. Ajuste el tono a un nivel más bajo. Colóquela en la posición ABAJO.
