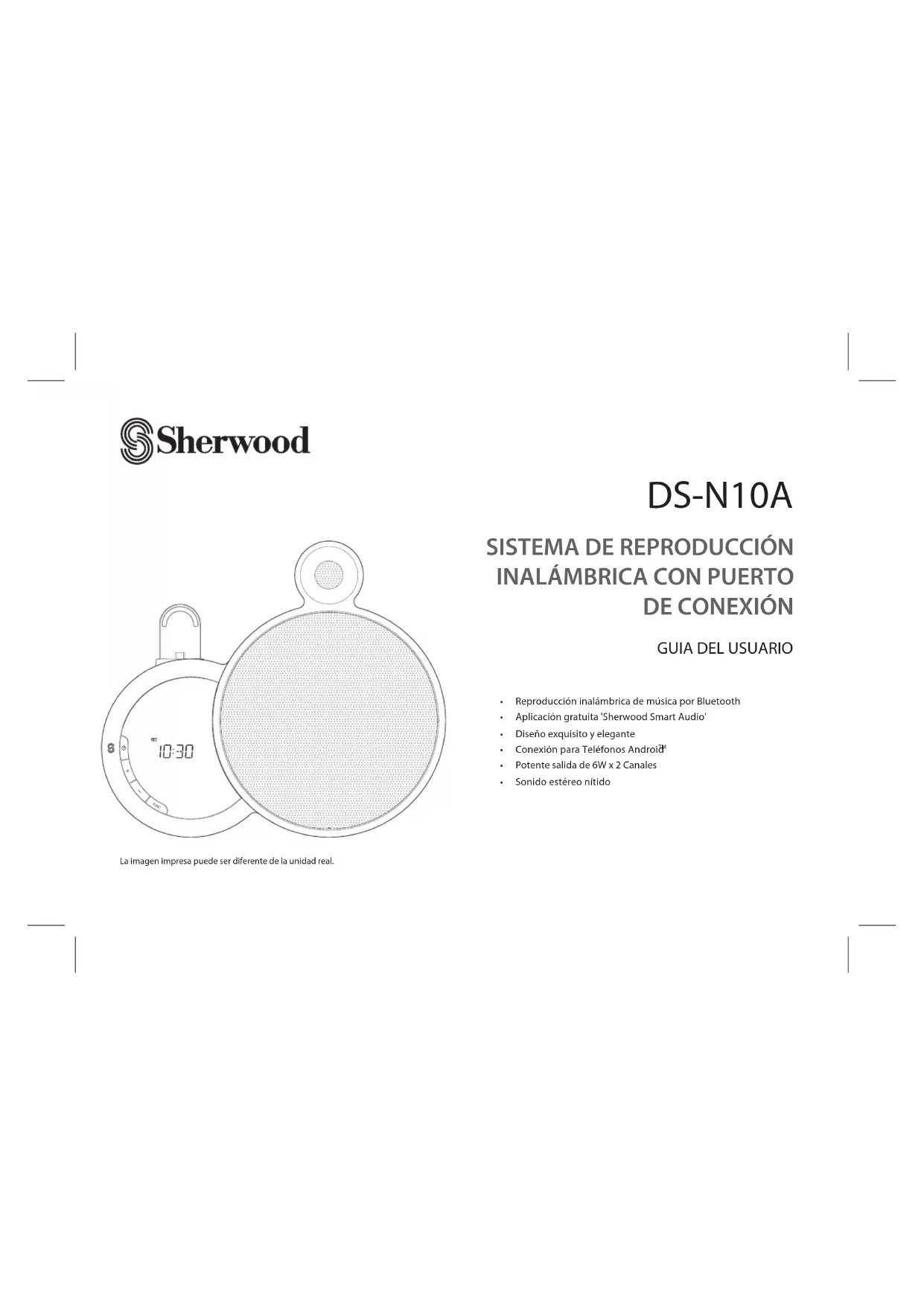

MANUAL DE USUARIO DSN10A SHERWOOD

La imagen impresa puede ser diferente de la unidad real.

DS-N10A

SISTEMA DE REPRODUCCIÓN INALÁMBRICA CON PUERTO DE CONEXIÓN

GUIA DEL USUARIO

• Reproducción inalámbrica de música por Bluetooth
  • Aplicación gratuita 'Sherwood Smart Audio'
• Diseño exquisito y elegante
• Conexión para Teléfonos Android ^1
  • Potente salida de 6W x 2 Canales
• Sonido estéreo nítido

Índice de contenidos

Precauciones de seguridad 51
Características	53
Componentes	53
Generalidades	54
Unidad principal 54
Aplicación	56
Mando a distancia 57
Funcionamiento	58
Encendido	58
Instalar la antena 58
Instalar la aplicación 58
Emparejar la aplicación y la unidad principala través del Bluetooth 58

Usar el Sistema 59
Cargar dispositivos 59
Preparar archivos de música 60
Menú principal 61
Oír música – Smartphone, USB 62
Oír música – Entrada Aux 63
Oír música – Radio FM 64
Configurar los efectos de sonido	65
Configuración	66
Reloj	66
Alarma	67
Apagado Automático (A.P.D.)	69
Info	69
Modo Apagado auto 69
Guía de resolución de problemas	70
Especificaciones	71

Precauciones de seguridad

Información de seguridad

• Conserve estas instrucciones.
  • Límpielo solamente con un paño seco.
• No instale el aparato cerca de fuentes de calor como radiadores, registros de calor, estufas, u otros aparatos (incluyendo amplificadores) que generen calor.
• Desenchufe la unidad durante tormentas con relámpagos o cuando no vaya a utilizarla durante largos periodos de tiempo.
• Dirija todas las reparaciones a personal de mantenimiento cualificado. Es necesaria la reparación cuando la unidad ha sufrido daños de alguna forma, en el cable de alimentación, se ha derramado líquido o han caído objetos en el interior de la unidad, ha quedado expuesta a la lluvia o a la humedad, no funciona con normalidad, o se ha caído al suelo.

Información FCC

Este equipo ha sido probado y cumple con los límites de los aparatos digitales de Clase B, de acuerdo con el Apartado 15 de las Normas FCC. Estos límites están pensados para proporcionar una protección razonable ante interferencias perjudiciales en una instalación residencial. Este equipo genera, usa, y puede radiar energía de radiofrecuencia y, si no es instalado y usado de acuerdo con las instrucciones, puede provocar interferencias perjudiciales en las comunicaciones radio. Sin embargo, no hay garantía de que dichas interferencias no ocurrirán en una instalación concreta. Si este equipo causa interferencias perjudiciales para la recepción de radio o televisión, lo que puede determinarse encendiendo y apagando el equipo, se anima al usuario a intentar corregirlas mediante una de las siguientes medidas:

• Cambiar de orientación o de ubicación la antena receptora.

• Aumentar la distancia entre el equipo y el receptor.

• Conectar el equipo en una toma de corriente de un circuito diferente al que está conectado el receptor.

• Consultar al vendedor o un técnico experto en radio y televisión.

Precaución: Cualquier cambio o modificación en la construcción de este dispositivo, que no esté expresamente aprobado por la parte responsable de su cumplimiento, podría invalidar la autoridad del usuario para utilizar el equipo.

Este aparato cumple con la Apartado 15 de la Normas FCC. Su uso está sujeto a las dos condiciones siguientes:

(1) Este aparato no puede provocar interferencias perjudiciales, y
(2) Este reproductor debe aceptar cualquier interferencia recibida, incluyendo interferencias que puedan provocar funcionamiento no deseado.

Declaración sobre Exposición de Radiación IC

Este equipo cumple con los límites IC RSS-102 de exposición a la radiación, establecidos para un ambiente incontrolado. Este equipo debería estar instalado y utilizarse con una distancia mínima de 20 cm. entre el transmisor y su cuerpo.

Declaración sobre Exposición de Radiación FCC

Este equipo cumple con los límites FCC de exposición a la radiación, establecidos para un ambiente incontrolado. Este equipo debería estar instalado y utilizarse con una distancia mínima de 20 cm. entre el transmisor y su cuerpo.

Este transmisor no debe ser colocado al lado ni utilizado en conjunto con otro transmisor o antena.

Precauciones de seguridad

Nombre del producto: SISTEMA DE REPRODUCCIÓN INALÁMBRICA CON PUERTO DE CONEXIÓN

Número de Modelo: DS-N10A

Nombre de la empresa responsable: Inkel Corporation

Dirección: 3-8, Cheongcheon-Dong, Bupyeong-Gu, Incheon, Corea, 403-853

Teléfono: 82-32-650-6000

URL: http://www.inkel.co.kr

PRECAUCIÓN

• Compruebe que no se impide la ventilación por tapar las ranuras de ventilación con objetos como periódicos, manteles, cortinas, etc.
• No debería colocar sobre el equipo llamas desprotegidas, como velas encendidas.
• El equipo no debería quedar expuesto a goteos ni salpicaduras por motivo de uso.
• No se colocarán objetos llenos de líquido, como jarrones, sobre el aparato.

ADVERTENCIA: PARA EVITAR EL RIESGO DE INCENDIO O DE DESCARGA ELÉCTRICA, NO EXPONGA EL APARATO A LA LLUVIA O LA HUMEDAD.

Notas acerca del cable de alimentación de AC y de la toma de corriente de pared

• La unidad sigue recibiendo alimentación de Corriente Alterna mientras continúe enchufada a la toma de corriente, incluso si está apagada.
• Para desconectar completamente el producto de la corriente eléctrica, desconecte el enchufe de la toma de corriente.

- Cuando configure este producto, asegúrese de que la toma de corriente de AC que utilice sea de fácil acceso.

- Desconecte el enchufe de la toma de corriente cuando no use el equipo durante largos periodos de tiempo.

Características

Podrá disfrutar de las siguientes características:

• Reproducción inalámbrica de música por Bluetooth
• Aplicación gratuita 'Sherwood Smart Audio'
- Diseño exquisito y elegante
- Conexión para Teléfonos Android ^TM
• Potente salida de 6W x 2 Canales
- Sonido estéreo nítido

Componentes

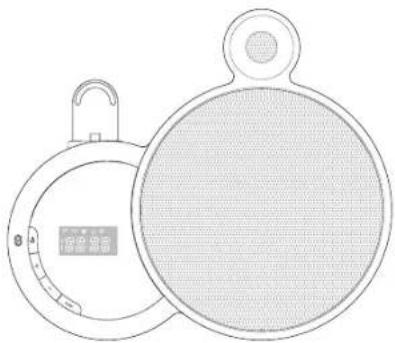

Unidad principal

Adaptador eléctrico
Antena de radio FM
Mando a distancia

La forma del adaptador eléctrico podría variar dependiendo de la región en la que viva.

Guía del usuario
Garantía

• El contenido de la guía del usuario podría cambiar sin aviso alguno.
• Se le podría proporcionar garantía dependiendo de la región en la que viva.

Generalidades

Unidad principal

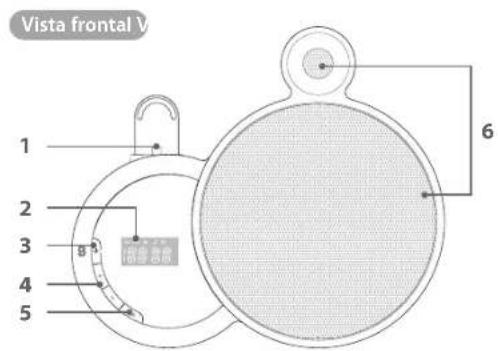

Vista frontal V 1 2 3 4 5 6

No.	Nombre Descripción
1	Puerto de conexión	Se conectan Smartphones con AndroidTM; carga la batería del Smartphone conectado
2	Pantalla LED	Muestra la información del sistema
3	Botón Encendido/En espera	Enciende la unidad principal si lo pulsa, y muestra la hora al pulsarlo con la unidad ya encendida
4	Botón de Volumen	Sube o baja el volumen
5	Botón FUNC	Cambia de función: Reproducción Bluetooth, USB, FM, entrada AUX
6	Altavoz Unidades de altavoces estéreo integradas

5 1234

No.	Nombre Descripción
1	Conector eléctrico Se conecta el cable del adaptador
2	Mini-conector para clavijas de 3,5 mm	Se conecta el cable AUX
3	ANTENA FM Se conecta la antena de radio FM
4	Puerto USB	Se conecta el dispositivo de memoria USB
5	Soporte Aguanta el Smartphone

Generalidades

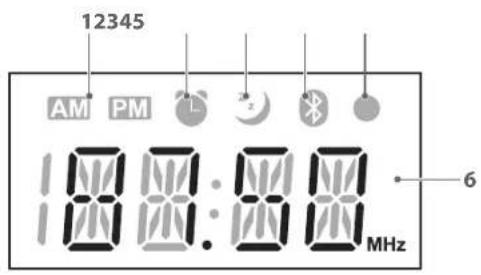

Pantalla LED

12345 AM PM L z Bluetooth 6 18:00:00 MHz

No.	Nombre Descripción
1	AM/PM Indica AM o PM
2	Alarma Indica el estado de la alarma (habilitada/inhabilitada)
3	Modo Apagado auto Indica el estado del modo de Apagado Auto (activado/desactivado)
4	Bluetooth	Muestra el estado de emparejamiento del BluetoothLa luz parpadea cuando no está emparejado con la aplicación por BluetoothLa luz está encendida si está emparejado con la aplicación por Bluetooth
5	EN ESPERA(Ahorro de energía)	Indica el modo en espera (Ahorro de energía)
6	Información del sistema	Muestra la información relevante

Generalidades

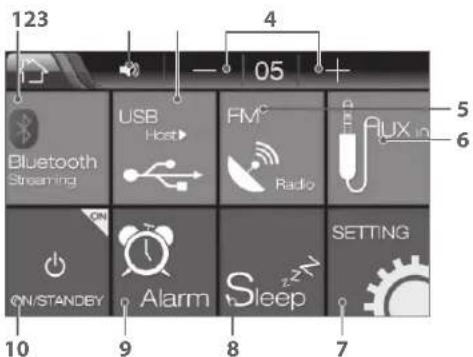

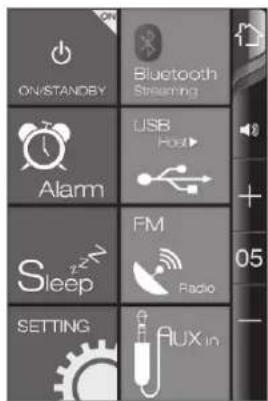

Aplicación

123 4 05 Bluetooth Streaming USB Host FM Radio ON/STANDEY Alarm Sleep SETTING 5 6 10 9 8 7

Pantalla principal (Panorámico)

No.	Nombre Descripción
1	Bluetooth Streaming	Reproduce los archivos almacenados en su Smartphone AndroidTM a través del Bluetooth
2	Silencio Desactiva el sonido
3	USB Host	Reproduce los archivos almacenados en el dispositivo de memoria USB
4	Volumen Sube o baja el volumen
5	FM Enciende la radio FM

No.	Nombre Descripción
6	AUX in	Reproduce los archivos almacenados en el reproductor de música portátil
7	SETTING	Sincroniza el Reloj, ajusta la Alarma, configura el Apagado Automático y Comprueba la Información
8	Sleep	Ajusta el tiempo de apagado automático (120/90/60/45/30/15/Off)
9	Alarm Habilita/Inhabilita la alarma
10	ON/STANDBY	Pasa la unidad a modo en espera (modo Reloj)

Generalidades

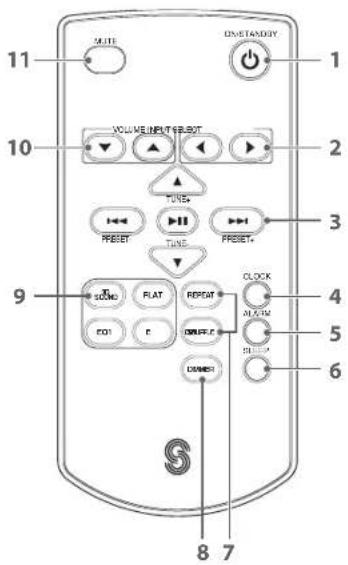

Mando a distancia

11 MUTE ONSTANDY 1 10 VOLVE INPUT/RESET 2 TICK 3 PREFET PREFET* 9 SNO FLAT REPEAT CQI F ORDER C DINNER 8 7 5 6 4 ALARM

No.	Nombre Descripción
1	ON/STANDBY Enciende/Apaga la unidad principal
2	INPUT SELECT Selecciona el dispositivo de entrada
3	TUNE	Sintoniza los canales de radio FM
	PRESET	Selecciona el canal de radio FM presintonizado (Radio FM); avanza o retrocede en el archivo actual (USB, Bluetooth)
4	CLOCK Muestra la hora actual
5	ALARM Habilita/Inhabilita la alarma
6	SLEEP	Ajusta el tiempo de apagado automático (120/90/60/45/30/15/Off)
7	REPEAT, SHUFFLE	Repite o desordena los archivos de música
8	DIMMER	Ajusta el brillo de la pantalla LED en tres pasos
9	3D SOUND, FLAT, EQ1, EQ2	Activa/desactiva el efecto de sonido preestablecido
10	VOLUME Sube o baja el volumen
11	SILENCIO Desactiva el sonido

Funcionamiento

Encendido

1 Conecte la clavija del adaptador eléctrico al conector eléctrico 12V en la parte trasera de la unidad principal.
2 Enchufe el adaptador en una toma de corriente.
3 Pulse ⏻ en el Sistema para encender la unidad principal. O pulse ⏻ en el mando a distancia para encenderla.

Note

No use ningún otro adaptador eléctrico que no sea en que viene con esta unidad.

Instalar la antena

1 Conecte la antena de radio en el terminal de antena FM.
2 Conecte el otro extremo de la antena de radio a una antena de radio FM de exterior.
3 Coloque la antena de radio donde la señal FM sea fuerte.

Instalar la aplicación

1 Visite 'Play Store™' en su Smartphone Android™.
2 Busque DS-N10.
3 Descargue e instale la aplicación en su Smartphone Android™.

Emparejar la aplicación y la unidad principal a través del Bluetooth

Entre el los Ajustes de Conexiones Inalámbricas y Redes de su Smartphone Android ^TM .
2 Vaya a Ajustes Bluetooth.
3 Busque dispositivos y seleccione DS-N10.
4 Introduzca el PIN 0000.
5 Ejecute la aplicación.

Note

La aplicación podría no funcionar en algunos Smartphones Android ^TM dependiendo de las especificaciones, p.ej. la versión del SO Android ^TM .

Usar el Sistema

Cargar dispositivos

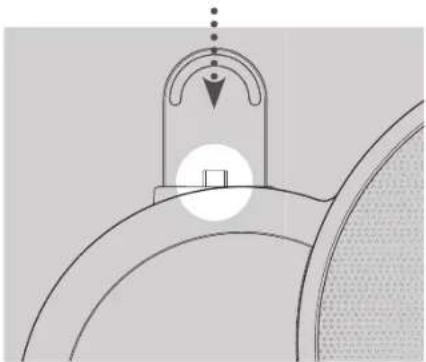

Smartphone

1

Conecte su Smartphone en el Puerto de conexión. Se recomienda que use un Smartphone Android ^TM con puerto micro USB. Cerciórese de que el puerto micro USB está hacia abajo. De lo contrario, su Smartphone Android ^TM no se cargará. Puede ser que algunos dispositivos no se carguen.

Note
La funda protectora del Smartphone puede impedir que se cargue la batería.

Usar el Sistema

Preparar archivos de música

Smartphone

1 Empareje su Smartphone con la unidad principal por Bluetooth.
2 Ejecute la aplicación y toque la opción Bluetooth Streaming para reproducir los archivos de música.

Dispositivo de memoria USB

1 Introduzca el dispositivo de memoria USB en el puerto USB.
2 Ejecute la aplicación y toque la opción USB Host para reproducir los archivos de música.

Note

• Los formatos de archivos soportados incluyen MP3 y WMA.
• Después de reproducir la música del dispositivo de memoria USB, saque el dispositivo de memoria USB con el Sistema parado o en modo en espera.

Reproductor de música portátil

1 Conecte una de las clavijas de 3,5 mm del cable estéreo en el puerto AUX IN de la unidad principal.
2 Conecte la otra clavija del cable al dispositivo de sonido externo.

Usar el Sistema

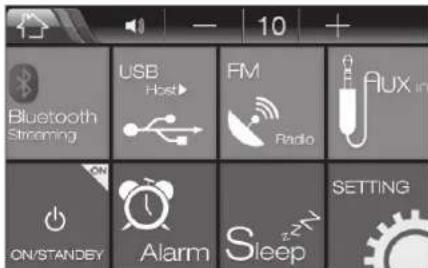

Menú principal

Aplicación

Bluetooth Streaming USB Host FM Radio AUX in ON/STANDEY Alarm Sleep SETTING

1 Ejecute la aplicación en su Smartphone Android ^TM .
2 Toque sobre ON/STANDBY en la pantalla principal.
3 Toque Bluetooth Streaming, USB Host, AUX in, o FM.

Mando a distancia

1 Pulse Ⓧ para encender la unidad principal.
2 Use o después de INPUT SELECT para seleccionar Bluetooth Streaming, USB, FM o Aux In.
3 Pulse para reproducir o hacer una pausa en la canción actual.
4 Use —o para saltar a la canción anterior o a la siguiente.

Usar el Sistema

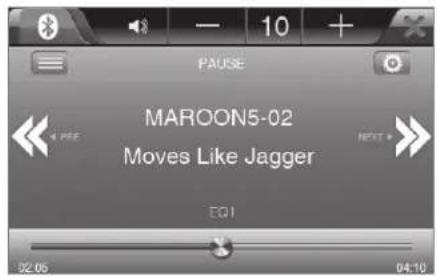

Oír música – Smartphone, USB

Aplicación

PAUSE MAROON5-02 Moves Like Jagger EQ1 02:05 04:10

Reproductor de música para Audio Bluetooth y Dispositivo USB

1 Ejecute la aplicación en su Smartphone Android ^TM .

2 Toque Bluetooth Streaming, o USB Host.

• Para seleccionar una canción de la lista, toque luego toque una canción.
• Toque o para oír la canción anterior o la siguiente.
• Toque la pantalla para hacer una pausa en la canción en reproducción. Vuelva a tocar la pantalla para reanudar la canción.

Mando a distancia

1 Pulse Ⓧpara encender la unidad principal.
2 Use o después de INPUT SELECT para seleccionar Bluetooth Streaming o USB.
3 Pulse para reproducir o hacer una pausa en la canción actual.
4 Use —o para saltar a la canción anterior o a la siguiente.
5 Pulse o para ajustar el volumen.

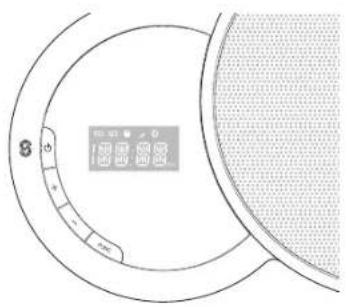

Unidad principal

1 Pulse ⏻ para encender la unidad principal.
2 Pulse el botón FUNC para cambiar la fuente de sonido y seleccione Bluetooth Streaming o USB. La música sonará cuando cambie la fuente de sonido.
3 Pulse + o - para ajustar el volumen.
4 Mantenga pulsado el botón FUNC tres segundos y pulse - o + para saltar a la canción anterior o a la siguiente. Después de unos segundos, podrá ajustar el volumen pulsando + o -.

Usar el Sistema

Oír música – Entrada Aux

Aplicación

Conecte el dispositivo al conector AUX IN en la parte trasera de la unidad antes de usarla.

1 Ejecute la aplicación en su Smartphone Android ^TM .
2 Toque AUX In.

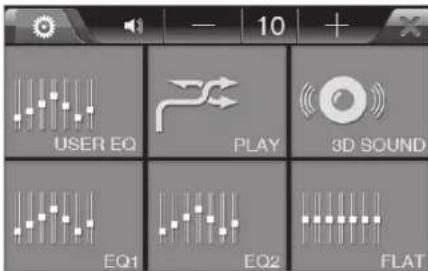

3 Toque y ajuste los efectos de sonido según sus preferencias.

Mando a distancia

1 Pulse Ⓞ para encender la unidad principal.
2 Pulse o después de INPUT SELECT y seleccione AUX in.
3 Pulse el botón 3D SOUND, FLAT, EQ1, o EQ2 según sus preferencias.
4 Use o para ajustar el volumen.

Unidad principal

1 Pulse ⏻ para encender la unidad principal.
2 Pulse el botón FUNC para cambiar la fuente de sónico y seleccione AUX in. La música se reproducirá cuando cambie de fuente de sonido.
3 Pulse + o - para ajustar el volumen.

Usar el Sistema

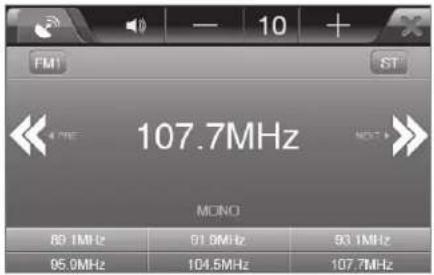

Oír música – Radio FM

Aplicación

1 Ejecute la aplicación en su Smartphone Android ^TM .
2 Toque sobre FM en la pantalla principal.
3 Toque para sintonizar la frecuencia de su emisora de radio favorita. O arrastre para buscar canales. Cuando se encuentra un canal, la frecuencia se detiene.
4 Arrastre la frecuencia hasta la barra situada en la parte inferior de la pantalla para asignar la frecuencia al canal que desee. Puede asignar hasta 18 canales. Toque en FM1 y seleccione otra para sintonizar en el canal presintonizado.
5 Toque en ST para cambiar el sistema de sonido. Seleccione ST para estéreo o MONO para monoaural.

Mando a distancia

1 Pulse Ⓧpara encender la unidad principal.
2 Pulse o después de INPUT SELECT y seleccione FM.
3 Use —o para saltar al canal presintonizado anterior o al siguiente.
4 Pulse o para seleccionar el canal manualmente.
5 Use o para ajustar el volumen.

Unidad principal

1 Pulse ⏻ para encender la unidad principal.
2 Pulse el botón FUNC para cambiar la fuente de sonido y seleccionar FM.
3 Mantenga pulsado el botón FUNC tres segundos y pulse - o + para saltar al canal presintonizado anterior o al siguiente. Después de unos segundos, podrá ajustar el volumen pulsando + o -.

Usar el Sistema

Configurar los efectos de sonido

Aplicación

USER EQ PLAY 3D SOUND EQ1 EQ2 FLAT

Efectos de sonido en la reproducción por Bluetooth, USB y AUX

1 Encienda su Smartphone Android ^TM y ejecute la aplicación.
2 Toque en la parte superior derecha de la pantalla mientras está oyendo música a través del Bluetooth, puerto USB o entrada AUX.

3 Toque sobre el ajuste de sonido según sus preferencias.

• Toque sobre USER EQ y ajuste la configuración de sonido para EQ1 y EQ2. Para ajustar la configuración EQ1 o EQ2, toque EQ1 o EQ2, realice los ajustes y toque en SAVE. Para recuperar los ajustes de fábrica, toque en RESET.
• Toque EQ1 o EQ2 para oír la música con la configuración de sonido preestablecida que haya ajustado en la opción USER EQ.
• Toque 3D SOUND para oír la música en sonido 3D.
• Toque FLAT para oir la música sin variación en su configuración de audio actual.
• Toque en Play para cambiar la opción de reproducción. Esta opción no está disponible si está reproduciendo desde un reproductor de música portátil.

Mando a distancia

1 Pulse Ⓞ para encender la unidad principal.
2 Pulse el botón 3D SOUND, FLAT, EQ1, o EQ2 según sus preferencias.
3 Pulse el botón Repeat o Shuffle según sus preferencias.

Configuración

Reloj

Aplicación

12-25 THU 12:30 am

1 Encienda su Smartphone Android™ y ejecute la aplicación.
2 Toque SETTING en la pantalla principal y toque en Clock. Se mostrará en la pantalla la hora sincronizada con su Smartphone Android ^™ . La hora es la misma que la que indica la unidad principal.

Unidad principal

1 Pulse ⏻ para encender la unidad principal.
2 Pulse el botón CLOCK en el mando a distancia. Aparecerá la hora en la unidad principal durante unos segundos.

Ajustar

Alarma

Aplicación

1 Encienda su Smartphone Android ^TM y ejecute la aplicación.
2 Toque SETTING en la pantalla principal y luego toque Alarma.

3 Toque □ para ajustar la hora de activación de la alarma y toque □ para asignarla a un día de la semana o toque Once.
4 Toque ☐ luego toque Next.

Configuración

Seleccione la fuente de sonido para la alarma y toque en Next.

Volume 25 Alarm OFF < Back Save

6

Ajuste el volumen de la alarma, toque en ON o OFF junto al botón de Alarma, y luego toque Save. La alarma de la unidad principal sonará del modo configurado.

Note

La alarma sólo funciona cuando tiene la unidad principal en el modo en espera (Modo Reloj).

Configuración

1 Toque SETTING en la pantalla principal y luego toque A.P.D.
2 Toque o para seleccionar una de las opciones siguientes para el Apagado Automático.

- Off: La función de Apagado Automático no funcionará.

• Clock Mode: Cuando no haya ninguna actuación en la unidad principal durante dos horas, la unidad principal cambiará a modo reloj. Se mantendrá el emparejamiento con la aplicación a través del Bluetooth.
• Power Save Mode: Cuando no haya ninguna actuación en la unidad principal durante dos horas, la unidad principal cambiará a modo de Ahorro de Energía.

Info

Aplicación

1 Toque SETTING en la pantalla principal y luego toque Info. Aparecerán en pantalla el nombre del modelo y la versión de la aplicación.

Modo Apagado auto

Aplicación

1 Toque sobre Sleep en la pantalla principal. El tiempo para el apagado automático cambia desde los 15 hasta los 120 minutos.

Mando a distancia

1 Pulse el botón SLEEP en el mando a distancia. Cada vez que pulse este botón el tiempo cambia desde 15 a 120.

Guía de resolución de problemas

Si ocurre un problema, lea la tabla siguiente antes de llevar su unidad a reparar. Si el problema persiste, intente resolverlo apagando y encendiendo la unidad. Si con esto no resuelve la situación, consulte con su vendedor. Bajo ninguna circunstancia intente reparar el receptor usted mismo. Esto podría invalidar la garantía.

Síntoma Causa Posible Solución
No enciende	El adaptador eléctrico está desconectado. Conecte bien el cable.
	Mal enchufado en la toma de corriente, o toma de corriente sin alimentación.	Compruebe la toma de corriente usando una bombilla u otro electrodoméstico.
No hay sonido	El volumen maestro está demasiado bajo. Ajuste el volumen maestro.
	Tiene activado el botón de MUTE.	Pulse el botón MUTE para desactivar el efecto de silencio.
	Selección incorrecta de la fuente de entrada. Seleccione correctamente la fuente de entrada.
	Conexiones incorrectas entre los equipos. Realice las conexiones correctamente.
Recepción FM de mala calidad	No está conectada la antena Conecte la antena
	La antena no está colocada para una recepción óptima. Cambie la posición de la antena.
El mando a distancia no funciona.	Baterías no colocadas o agotadas. Cambie las pilas
	El mando a distancia está obstaculizado. Retire cualquier obstáculo.
No funciona usando la aplicación y no hay sonido a través de la conexión Bluetooth.	Falló el emparejamiento entre su Smartphone y la DS-N10A.	Compruebe el estado de emparejamiento en el menú de ajustes de su Smartphone.

Especificaciones

SECCIÓN DEL AMPLIFICADOR

• Salida nominal: 6 W + 6 W (1 kHz, 8Ω, THD 1%)
- Relación Señal / Ruido: >70dB (IHF-ponderación A, 20kHz LPF)
• Sensibilidad de Entrada

AUX: 500mV

SECCIÓN DEL ALTAVOZ

• Estructura: Tipo Bass Reflex
• Altavoces: tipo cono
- Impedancia: 8Ω
- Entrada máxima: 10 W

SECCIÓN DEL SINTONIZADOR DE FM

Margen de recepción: 87.5MHz - 108.0 MHz

S/R (Mono/Estéreo): >60 dB / >55 dB

Bluetooth

Nombre del modelo: BTM0605C4NA

Sistema Bluetooth: v2.0 + Compatible EDR

Soporte Clase 2

Potencia de salida: -6-5 dBm

Rango de frecuencias: 2402-2480 MHz

GENERAL

• Alimentación eléctrica: 100-240V AC, 50/60 Hz (12V DC)
• Consumo de potencia: 13 W AC (11 W DC)
• Consumo de potencia en espera: 0,5 W o menos
  • Dimensiones máximas (AxAxF): 251 x 216 x 152 mm
• Peso: 1,12 kg (Neto)

Nota

- El diseño y las especificaciones están sujetos a cambios sin notificación previa para hacer mejoras.

Aviso legal

'Play Store' es una marca comercial de Google Inc.

Android ^TM es una marca comercial de Google Inc.

La palabra, marca y logos Bluetooth°, son marcas comerciales registradas pertenecientes a Bluetooth SIG, Inc. y cualquier uso de tales marcas por Sherwood Corporation es bajo licencia. Otras marcas comerciales y nombres comerciales son aquellos de sus respectivos propietarios.

DS-N10A

SISTEMA DE REPRODUCCIÓN INALÁMBRICA CON PUERTO DE CONEXIÓN

Sherwood

5707-00000-758-05
