РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PW 4913 FA AEG

• Перед началом эксплуатации прибора внимательно прочитайте прилагаемую инструкцию по эксплуатации и сохраните ее в надежном месте, вместе с гарантийным талоном, кассовым чеком и, по возможности, картонной коробкой с упаковочным материалом.

• Пользуйтесь прибором только частным образом и по назначению. Прибор не предназначен для коммерческого использования. Не пользуйтесь прибором под открытым небом (исключая приборы, эксплуатация которых под открытым небом допустима). Предохраняйте прибор от жары, прямых солнечных лучей, влажности (ни в коем случае не погружайте его в воду) и ударов об острые углы. Не прикасайтесь к прибору влажными руками.

• Регулярно осматривайте прибор и кабель на предмет возможных повреждений. Ни в коем случае не включайте прибор, имеющий повреждения.

• Ни в коем случае не ремонтируйте прибор самостоятельно, а обращайтесь в таком случае за помощью к специалисту, имеющему соответствующий допуск.

• Пожалуйста, соблюдайте нижеследующие “Специальные указания по технике безопасности ...”. Специальные указания

• Весы для измерения доли жировых тканей в организме не предназначены для следующего круга лиц:

• Лиц с симптомами повышенной температуры, остеопороза или отеками

• Лиц лечащихся диализом

• Лиц принимающих лекарства от заболеваний сердечно-сосудистой

• Прибор сконструирован для взвешивания максимум 150 кг! Более высокий вес может испортить прибор!

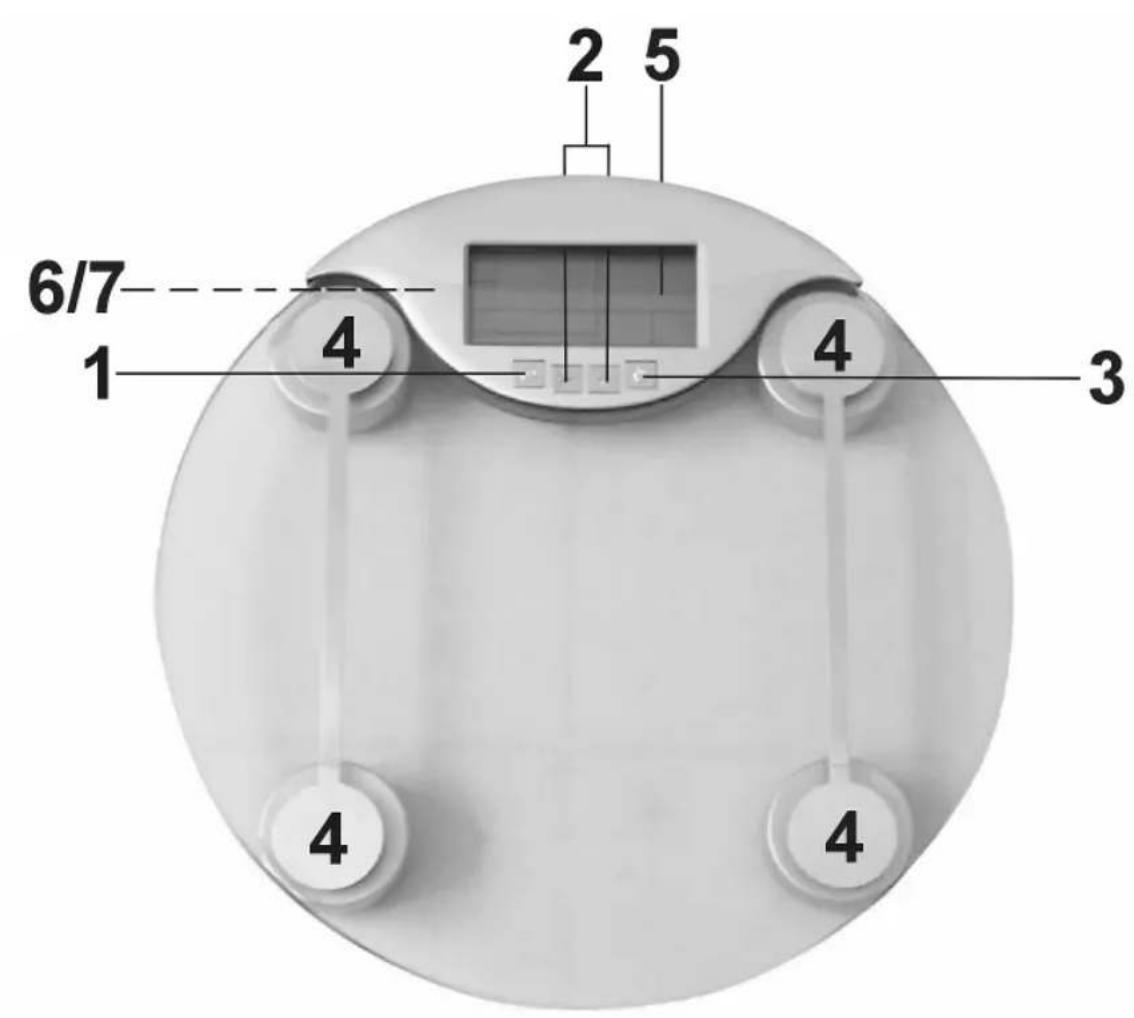

• В интересах безопасности Ваших детей не оставляйте лежать упаковочный материал (полиэтиленовые пакеты, коробку, пенопласт и т. д.) в пределах досягаемости детей. Обзор деталей прибора 1 Включатель 2 +/– Кнопки со стрелками 3 Кнопка запоминания личных

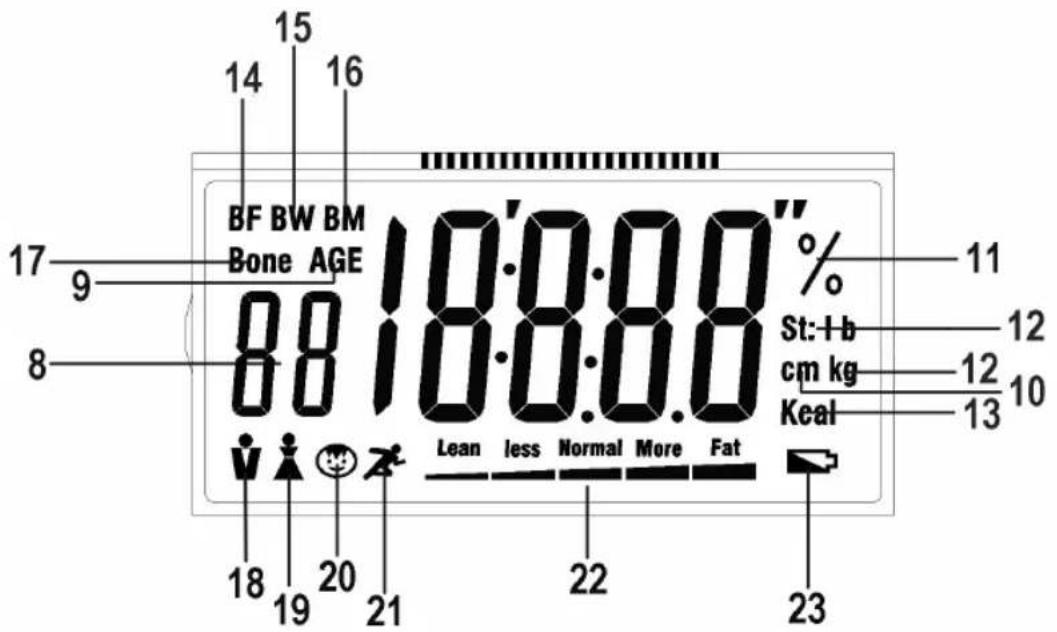

4 Контактная подложка для ног 5 Дисплей Обратная сторона 6 Отсек батареек 7Переключатель кг, фунт Показания дисплея 8 Ячейка памяти 9 Возраст (AGE) 10 Рост см 11 Процент содержания жира/ воды/мышечной массы в организме 12Вес костей/тела в кг, фунт. 13 Потребность в калориях (ккал) 14 Показания доли жировых тканей BF 15 Ступенчатый индикатор доли воды в организме BW 16 Индикатор мышечной массы BM 17 Индикатор веса костей Bone 18 Мужской 19 Женский 20 Ребенок 21 Символ «спортсмен» 22 Шкальный индикатор 23 Символ батарейки Техника безопасности в обращении с батарейками

• Храните батарейки подальше от детей. Это не игрушки!

• Ни в коем случае не бросайте батарейки в огонь или воду.

• Вставляя батарейки, следите за правильной полярностью.

• Не вскрывайте батарейки.

• Не допускайте контакта батареек с металлическими предметами. (кольца, гвозди, шурупы и т.п.) Опасность короткого замыкания!

• Короткое замыкание может привести к сильному нагреванию батарейки и даже к ее воспламенению. В результате можно получить ожоги.

• В целях безопасности рекомендуется заклеивать полюса батареек липкой лентой на время хранения или

• Если батарейкавытекла, ни в коем случае не допускайте попадания жидкости в глаза или на другие слизистые оболочки. В случае контакта помыть руки, прополоскать глаза чистой водой, если симптомы не исчезнут - обратиться к врачу.

• Не бросайте использованные батарейки в домашний мусор. Сдавайте их в предусмотренные для этого пункты

• Всем потребителям закон предписывает сдавать обратно отработанные батарейки/аккумуляторы.

• Старые батарейки/аккумуляторы можно бесплатно сдать там, где они были куплены, а также в общественных пункиах приема по месту жительства. Эти знаки нанесены на батарейки/аккумуляторы, содержащие вредные вещества: Pb = содержит свинец Cd = содержит кадмий Hg = содержит ртуть Li = содержит литий

Баратейки представляют собой два литиевых элемента с большим сроком службы. Если во время эксплуатации на дисплее появится сообщение " ", что означает батарейки ослабли, то поступайте следующим образом:

• Откройте крышку отделения для батареек на обратной стороне весов.

• Замените батарейки двумя элементами типа "CR 2032". Соблюдайте правильную полярность (смотри дно отсека или оттиск с наружной стороны).

• Закройте крышку отсека.

• Не используйте одновременно различные типы батареек или новые батарейки вместе с уже использованными. Внимание: не выбрасывайте батарейки в домашний мусор. Пожалуйста сдайте отработанные батарейки на специальный пункт приема или в торговую точку. Ни в коем случае не бросайте батарейки

Отсек батареек (обратная сторона весов) Две батарейки, находящиеся в отсеке, упакованы на время транспортировки в фольгу. Это удлиняет их срок службы. Перед первым включением удалите фольгу, чтобы подготовить весы к

Информация к теме измерение массы жировых отложений в

Лицам, носящим сердечный шагомер или другой медицинский имплантат, регулируемые электроникой, не рекомендуется пользоваться этими весами. Они могут негативно повлиять на правильное функционирование имплантатов. Прибор функционирует правильно только в том случае, если правильно встать на контактную подложку босиком, сухими ногами! Принцип работы весов основан не измерении электрического сопротивления организма. Для этого весы пропускают через организм слабый, нечуствительный электрический сигнал, чтобы таким образом собрать данные о его актуальном состоянии. Сигнал, в общем, абсолютно безопасен! Несмотря на это, соблюдайте все-таки наши специальные указания по технике безопасности! Этот процедура известна под названием „Биоэлектрическая диагностика" (BIA), фактором, который зависит от доли жировых тканей/воды в организме, а также связан в определенной пропорции с другимибиологическими параметрами PW_4913_Bed_Anl_A5_5.qxd 05.12.2006 13:06 Uhr Seite 89Технические характеристики Ввод данныхв память:

RUS (возраст, пол, рост). Известно, что есть толстые люди с уравновешенной пропорцией между мускульной и жировой массой и есть, кажущиеся стройными, люди с сильно завышенным значением массы жировых отложений. Жировые отложения это фактор, который сильно обременяет организм человека, в особенности сердечно-сосудистую систему. Поэтому, контроль обоих параметров (мускульной и жировой массы), является основной предпосылкой здоровья и достижения хорошего самочуствия. Жировые ткани Жировые отложения являются важной частью организма. Они перенимают различные, очень важные, функции в организме, от защиты суставов и накопления витаминов, до регуляции температуры. Поэтому, конечной целью является не радикальное уменьшение массы жировых отложений, а достижение и поддержание уравновешенной пропорции между мускульной и жировой

Роль воды для нашего

Человеческий организм состоит примерно на 55-60% из воды, более или менее в зависимости от возраста и пола. Вода выполняет целый ряд заданий в

Она является основой каждой клетки. Это означает, что каждая клетка организма: то ли это клетка кожи, пор, мускул, мозга или любая другая, только тогда жизнеспособна, если содержит достаточное количество воды. Она служит растворителем важнейших веществ в нашем организме. Транспортирует питательные вещества, вещества создаваемые самим организмом и продукты обмена веществ. Сравнительные данные для определения вашего профиля приведены в таблице рекомендумых значений. Она показывает зависимость доли массы жировых отложений в организме от возраста и пола. Не забывайте, что доля жировой массы в организме меняется в течении суток, также как и доля воды в нем. Поэтому, для достижения соизмеримых значений, проводите измерения в одно и тоже время суток. Результаты измерений доли жировых тканей/воды в организме носят только информативный характер. Не рекомендуется применять их в медицинских целях. Обратитесь за консультацией к соответствующему врачу, если у вас возникли вопросы по лечению или вопросы по диете с целью достижения нормального веса. Ячейка Пол Рост Возраст (AGE)

01 мужской 170 см (5`7.0" фут) 30 Количество ячеек памяти: 16 Рост: от 80 до 240 см (2`7.5" - 7`10.5" ft.) Возраст: от 6 до 100 лет Минимальный вес: от 2,0 кг Максимальный вес: 150 кг (330,7 lb) Разрешающая способность по весу: шагами по 100 г Цена деления при показании доли жира: 0,1% Диапазон измерений доли жир. тканей: 1,0%–60,0 % Диапазон измерений доли воды: 20,0%– 75,0% Область измерения мышечной массы: 10,0%– 50,0% PW_4913_Bed_Anl_A5_5.qxd 05.12.2006 13:06 Uhr Seite 9091 RUS 6-11 11-13% 14-23% 24-27% >27% 9-11% 11-20% 21-24% >24% 12-15 12-15% 16-24% 24-29% >29% 7-9% 10-19% 20-23% >23% 16-39 17-20% 21-28% 29-33% >33% 10-12% 13-20% 21-25% >25% 40-60 20-24% 24-32% 33-37% >37% 13-15% 16-23% 24-29% >29% старше 60 21-24% 25-35% 36-40% >40% 15-17% 18-26% 27-31% >31% Женщины Мужчины

Ориентировочные показатели доли жира в организме в процентах

16-50 < 13% 14-26% >26% <3% 4-17% >17% Женщины Мужчины

Ориентировочное содержание воды, мышечной массы, костей в организме в процентах от веса тела и ориентировочная потребность в калориях для удовлетворения суточной потребности: Пример вычисления доли костной

Мужчина в возрасте 35 лет весит 70 кг. Установленный вес костной массы составляет 12,6 кг (12,6 x 100 / 70 = 18%). PW_4913_Bed_Anl_A5_5.qxd 05.12.2006 13:06 Uhr Seite 9192 RUS Примечание! По причине сильного колебания жировой массы в организме человека, очень сложно найти контрольное значение этого параметра. В среднем можно сказать, самое оптимальное время для проведения измерений у взрослого человека лежит между 18.00 и 20.00, так как в это время жировая масса организма имеет относительно стабильное значение. Подготовка к работе Чисто взвешивание Установите весы на твердую плоскую основу (избегайте ковры и тому подобное). Неровный пол приводит к ложным показаниям.

1. С помощью переключателя рядом с

отделом для батареек вы можете переключать настройки «kg» (кг), «lb»

2.Включите весы, слегка нажав ногой или пальцами ноги на ее стеклянную поверхность. Вы так же можете нажать на кнопку включения . Примечание: на дисплее появляется "8888". 3.Через несколько секунд на дисплее (5) появится «0,0» kg (кг) («0,0» lb). Встаньте обеими ногами на контактную площадку весов. Распределите вес равномерно по поверхности и подождите, пока весы закончат измерение и расчет. 4.Показания на дисплее дважды мигают, а затем на нем появляется Ваш точный вес. После того, как Вы сойдете с весов, они автоматически отключаются приблизительно через 10 секунд, Вы так же можете нажать на кнопку включения . Программирование индивидуальных данных Примечание! Следующие шаги необходимо провести последовательно в течении нескольких секунд, иначе режим программирования прервется!

1. Для включения слегка нажмите ногой или

носком на стеклянную поверхность или нажмите на кнопку включения . Подождите, пока прибор покажет «0.0 kg (0.0 lb.)». Затем нажмите н кнопку, чтобы попасть в модус программирования. На дисплее появится «SEt», затем начнет мигать «01» (ячейка памяти), на экране появляется заданный символ для «мужского пола» и заданный рост в см (футах).

2. С помощью кнопок -/+ выберите ячейку

3.Затем нажмите на кнопку, дисплей переключается на следующую настройку

4. На дисплее мигает символ для

«мужского пола». Выберите настройку (мужской или женский пол) с помощью кнопок -/+. 5.Снова нажмите на кнопку, чтобы попасть в настройку роста. Начинает мигать «170» (5`7.0"). С помощью кнопок -/+ выберите необходимую величину между 80 (2`7.5") и 240 см (7`10.5"). 6.Снова нажмите на кнопку, чтобы попасть в настройку возраста (AGE). Начинает мигать «30». Нажав кнопку - или + и держа ее нажатой, Вы включите ускоренный поиск. С помощью кнопок -/+ выберите величину между 6 и 100 годами. При возрасте меньше 16-и лет на дисплее рядом с символами мужского или женского пола появится детское

7.При повторном нажатии кнопки, на дисплее несколько секунд мигают ячейка памяти, пол, возраст, и заданный рост. Если мигает только номер ячейки памяти, то Вы можете сделать следующее: a.Снова нажать на кнопку, чтобы еще раз увидеть все введенные данные. b.Если Вы хотите изменить данные, то выберите ячейку памяти, данные которой Вы хотите изменить (показания мигают), и нажмите на кнопку . Далее произведите шаги, описанные в пунктах 4 - 6. c. Если более 5 секунд не производится никаких действий, то весы отключаются. Теперь в выбранной Вами ячейке памяти занесены Ваши личные данные. Всего в Вашем распоряжении 16 ячеек памяти. Таким образом, кроме Ваших

PW_4913_Bed_Anl_A5_5.qxd 05.12.2006 13:06 Uhr Seite 9293 RUS данных Вы можете занести еще в 15 ячеек памяти личные данные других членов

Определения веса тела и веса костной массы, содержания жира, мышечной массы и воды в организме Сначала задайте Ваши личные данные в одну из ячеек памяти. Для Включения слегка нажмите ногой или носком на стеклянную поверхность или нажмите на кнопку включения . На дисплее появится «8888». С помощью кнопок -/+ выберите ячейку памяти, в которой записаны Ваши

Примечание: Измерение должно производиться только босиком. При необходимости протрите контактную поверхность, чтобы улучшить проводимость. Поставьте каждую из Ваших босых ног по направлению к двум из четырех контактных поверхностей. - В начале на дисплее появятся записанные в ячейке памяти данные, то есть номер ячейки памяти (мигает), Ваш рост и пол, через несколько секунд дисплей покажет возраст (AGE). Затем на дисплее появится «0.0kg» (0,0 lb.). Символ спортсмена В эту группу входят люди, занимающиеся спортом по меньшей мере 10 часов в неделю и частота сердечных сокращений которых не превышает 60 ударов в минуту.

Ориентировочные величины не рассчитаны на профессиональных спортсменов, к примеру культуристов. - Если на дисплее загорается «0.0 kg» (0,0 lb.) и Ваш возраст между 16 и50 годами, то после нажатия кнопки -на экране загорится символ спортсмена. - Встаньте на весы. - Подождите окончания измерительного процесса, показания веса на дисплее мигает два раза. - Через несколько секунд на дисплее указывается Ваш измеренный вес, процентное содержание жира в организме (символ «BF %»), а затем процентное содержание воды в организме («BW %»). Кроме того, весы вычисляют содержание мышечной массы («BM %»), необходимую потребность в калориях на день (Kcal) и вес костной массы в кг, фунтах («Bone / kg (lb.)»). -Во время показания содержания жира в организме (BF %) на дисплее появляется шкала, указывающая на то, в каких пределах находятся Ваши данные (LEAN - худой, LESS - вес слегка ниже нормы, NORMAL - нормальный, MORE - вес слегка выше нормы, FAT - толстый). -Затем подсчитанные величины два раза появляются на жидкокристаллическом индикаторе в указанном порядке, после чего весы автоматически отключаются Показания дисплея и сообщения об ошибках Общие положения Если на дисплее появится сообщение об ошибке (Err), подождите пока весы выключатся. После этого включите их опять. Чтобы полностью сбросить (Reset) весы в исходное состояние отключите на короткое время батарейки, а затем подключите их опять.

• Включение:Все сегменты загораются одновременно. Это контроль правильного функционирования индикатора.

• „0.0 kg/lb. Весы стоят неправильно„: или недостаточный вес Измерение невозможно. Установите весы на твердую, ровную поверхность.

• „Err“: Вычисленная процентная доля жира/воды в организме превышает верхнее крайнее значение или же не достигает

PW_4913_Bed_Anl_A5_5.qxd 05.12.2006 13:06 Uhr Seite 9394 RUS нижнего крайнего значения в области измерения. Измерение было прервано, до того как процесс измерения был закончен или же измерение не смогло быть

• „0-LD“: Если на дисплее появляется «0-LD», то вес превышает 150 кг. Не перегружайте прибор более разрешенного, дабы избежать повреждений прибора и сенсора. - Установите весы на твердую, ровную поверхность.

• „ “: Батарейки ослабли. Рекомендации по применению и уходу за весами

• Взвешивайтесь без одежды и обуви, перед едой и всегда в одно и тоже время

• Весы округляют показания в ту или иную сторону с точностью до 100 г.

• Если вы взвесились два раза и получили различные показания, то ваш вес лежит между этими показаниями.

• Непогружайте весы в водую, это может привести к порче электроники.

• Если весы долгое время неиспользуются, вытащите батарейку.

• Обращайтесь с весами бережно, потому что это измерительный инструмент. Не роняйте и не прыгайте на нем.

• Прибор н нуждатся в тхобслуживании.

• Чтобы н поврдить всы, взвшивайт на них н бол 150 кг (330,7 lb.). Чистка прибора

• Протрите прибор слегка влажной, однако не мокрой тряпкой. Следите за тем, чтобы во внутрь корпуса не попала влажность

• Не применяйте сильные моющие средства и добавки! Они могут повредить корпус прибора!

• В качестве добавки можно применить обычные моющие средства, предлагаемыми торговлей, или слабый мыльный раствор!

• По окончании чистки хорошо протрите прибор сухой, мягкой тряпкой! Это изделение прошло все необходимые и актуальные проверки, предписанные директивой СЕ, к прим. на электромагнитную совместимость и соответствие требованиям к низковольтной технике, оно было также сконструировано и построено с учетом последних требований по технике безопасности. Мы оставляем за собой право на технические изменения! После гарантии После окончания срока гарантии, ремонт изделий производится за оплату, соответствующими мастерскими или пунктами сервисного обслуживания. PW_4913_Bed_Anl_A5_5.qxd 05.12.2006 13:06 Uhr Seite 9495 RUS Гарантийное обязательство Гарантийный срок на территории Российской Федерации устанавливается полномочными представителями. Кассовый чек является гарантийным талоном. Без него невозможен бесплатный ремонт или замена изделия. В случае возникновжния притензий по гарантии, предъявите изделие в полнойкомплектации, с оригинальной упаковкой и кассовым чеком торговой точке, продавшей это изделие. Дефекты изнашиваемых принадлежностей или трущихся деталей, а также чистка, техобслуживание или замена трущихся деталей не попадают под гарантию, и поэтому проводятся за отдельную оплату! Гарантия теряется при вскрытии изделия посторонними лицами. Технические данные Модель: PW 4913 FA Электропитание: 2X 3V CR 2032 Mин. / макс. весовая нагрузка: 2 kg–150 kg PW_4913_Bed_Anl_A5_5.qxd 05.12.2006 13:06 Uhr Seite 95PW 4913 FA Elektro-technische Vertriebsges. mbH Industriering Ost 40• 47906 Kempen Telefon/Telefax (0 21 52) 51 99 71 PW_4913_Bed_Anl_A5_5.qxd 05.12.2006 13:07 Uhr Seite 96
