BEDIENUNGSANLEITUNG PW 4913 FA AEG

RUS PW_4913_Bed_Anl_A5_5.qxd 05.12.2006 13:06 Uhr Seite 23 PW_4913_Bed_Anl_A5_5.qxd 05.12.2006 13:06 Uhr Seite 34

Allgemeine Sicherheitshinweise

• Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenver- packung gut auf.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien (außer es ist für den bedingten Einsatz im Freien vor- gesehen). Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen.

• Prüfen Sie das Gerät regelmäßig auf Schäden. Ein beschädigtes Gerät bitte nicht in Betrieb nehmen.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie bitte einen autorisier- ten Fachmann auf.

• Beachten Sie bitte die nachfolgenden ”Speziellen Sicherheitshinweise...”. Spezielle Sicherheitshinweise

• Die Körperfett-Analysewaage ist für folgen- den Personenkreis nicht geeignet:

• Kinder unter 6 Jahren

• Personen mit Symptomen von Fieber, Ödemen oder Osteoporose

• Personen in Dialysebehandlung

• Personen, die kardiovaskuläre Medikamente einnehmen

• Das Gerät ist für ein maximales Körper- gewicht von 150 kg (330,7 lb.) ausgelegt! Ein größeres Gewicht kann das Gerät zerstören!

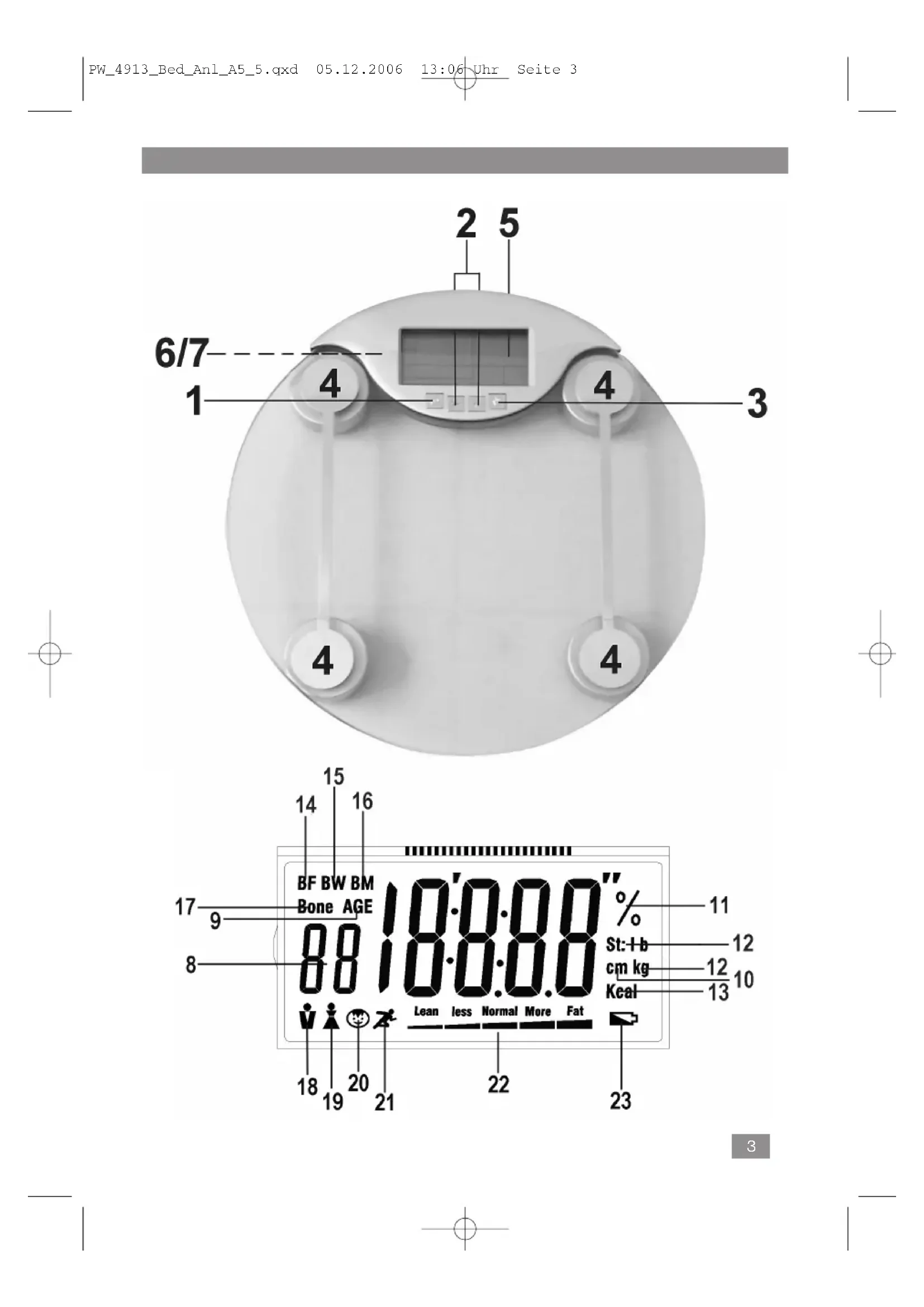

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen. Übersicht der Bedienelemente 1 Einschalttaste 2+/–Tasten zur Auswahl 3 Speichertaste für persönliche Werte 4 Kontaktflächen 5 Display Rückseite 6 Batteriefach 7Umschalter kg, lb. Anzeige Display 8 Speicherplatz 9 Alter (AGE) 10 Körpergröße cm 11Prozentanteil – Körperfett/ Körperwasser/Muskelmasse 12Knochen-/Körpergewicht kg, lb. 13 Kalorienbedarf (Kcal) 14 Anzeige Körperfett BF 15 Anzeige Körperwasser BW 16 Anzeige Muskelmasse BM 17 Anzeige Bone Knochengewicht 18 Männlich 19 Weiblich 20 Kind 21 Symbol „Sportler“ 22 Balkenanzeige 23 Batteriesymbol Hinweise zum Umgang mit Batterien

• Halten Sie Batterien von Kindern fern. Sie sind kein Spielzeug!

• Werfen Sie Batterien niemals ins Feuer, nicht in Wasser tauchen.

• Achten Sie beim Einlegen der Batterie auf die Polarität.

• Öffnen Sie Batterien nicht gewaltsam.

• Vermeiden Sie den Kontakt zu metallischen Gegenständen. (Ringe, Nägel, Schrauben usw.) Es besteht Kurzschlussgefahr!

• Durch einen Kurzschluss können sich Batterien stark erhitzen oder evtl. sogar entzünden. Verbrennungen können die Folge sein.

• Zu Ihrer Sicherheit sollten die Batteriepole beim Transport mit Klebestreifen über- deckt werden.

• Falls eine Batterie ausläuft, die Flüssigkeit nicht in die Augen oder Schleimhäute rei- ben. Bei Berührung die Hände waschen, die Augen mit klarem Wasser spülen, und bei anhaltenden Beschwerden einen Arzt aufsuchen.

PW_4913_Bed_Anl_A5_5.qxd 05.12.2006 13:06 Uhr Seite 45

• Verbrauchte Batterien gehören nicht in den Hausmüll. Bringen Sie alte Batterien zu einer vorgesehenen Sammelstelle. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien/Akkus zurückzugeben. Sie können Ihre alten Batterien/Akkus überall dort unentgeltlich abgeben, wo die Batterien/ Akkus gekauft wurden, ebenso bei den öffent- lichen Sammelstellen in Ihrer Stadt oder Gemeinde. Diese Zeichen finden Sie auf schadstoffhalti- gen Batterien/Akkus: Pb = enthält Blei Cd = enthält Cadmium Hg = enthält Quecksilber Li = enthält Lithium Batterien Bei den Batterien handelt es sich um zwei langlebige Lithium-Zellen. Sollte im Laufe der Anwendung im Display die Meldung „ “ für Batteriemangel erscheinen, gehen Sie bitte wie folgt vor:

• Öffnen Sie den Batteriefachdeckel auf der Rückseite der Waage.

• Ersetzen Sie die Batterien durch zwei Zellen der Bauart „CR 2032“. Achten Sie auf die richtige Polarität (Siehe Batterie- fachboden bzw. Aufprägung an der Außenseite).

• Schließen Sie den Batteriedeckel.

• Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusam- men verwendet werden. Achtung: Batterien gehören nicht in den Hausmüll. Bitte geben Sie verbrauchte Batterien bei zuständigen Sammelstellen oder beim Händler ab. Werfen Sie Batterien niemals ins Feuer. Batteriefach (Rückseite der Waage) Die beiden Batterien im Batteriefach wurden für den Transport mit einer Folie gesichert. Dies verlängert die Lebensdauer der Batterien. Vor der ersten Anwendung entfernen Sie bitte diese Folie, um die Waage betriebs- bereit zu machen. Information zur Körperfettmessung Personen, die einen Herzschrittmacher oder ein anderes medizinisches Implantat mit elektronischen Bauteilen verwenden, ist vom Gebrauch dieser Waage abzuraten. Die Leistung des Implantats kann dadurch gefährdet bzw. beeinträchtigt werden. Das Gerät kann nur korrekt funktionieren, wenn Sie barfuss und mit trockenen Füßen auf den Kontaktflächen stehen! Das Grundprinzip dieses Geräts basiert auf der Messung der elektrischen Impedanz des Körpers. Dazu lässt das Gerät ein schwaches, nicht spürbares, elektrisches Signal durch Ihren Körper fließen, um so die aktuellen Werte des Körpers zu ermitteln. Das Signal ist im allgemeinen völlig ungefährlich! Betrachten Sie hierzu trotzdem unsere speziellen Sicher- heitshinweise! Die Messung ist unter dem Begriff der „Bioelektrischen Impedanzanalyse“ (BIA) bekannt, einem Faktor, der mit Körper- fett- und Körperwasseranteil zusammenhängt und mit anderen biologischen Daten (Alter, Geschlecht, Körpergröße) in Beziehung steht. Es gibt schwere Menschen, die ein ausge- wogenes Verhältnis zwischen Fett- und Muskelmasse haben und es gibt scheinbar schlanke Menschen mit deutlich erhöhten Körperfettwerten. Fett ist ein Faktor, der erheblich zur Belastung des Organismus, insbesondere des Herz-Kreislauf-Systems, beiträgt. Die Kontrolle beider Werte (Fett und Gewicht) sind deshalb Grundvoraussetzung für Gesundheit und Fitness. Körperfett Körperfett ist ein wichtiger Bestandteil des Organismus. Vom Schutz der Gelenke über Vitaminspeicher bis hin zur Reglung der Körper- temperatur übernimmt Fett eine wichtige Auf- gabe im Körper. Ziel ist also nicht den Körper- fettanteil radikal zu reduzieren, sondern ein ausgewogenes Verhältnis zwischen Muskel- masse und Fettmasse zu erreichen und es zu halten. PW_4913_Bed_Anl_A5_5.qxd 05.12.2006 13:06 Uhr Seite 56

Die Bedeutung des Wassers für unsere Gesundheit Der menschliche Organismus besteht zu etwa 55-60% aus Wasser, je nach Alter und Geschlecht in unterschiedlicher Menge. Wasser hat eine Reihe von Aufgaben im Körper zu erfüllen: Es ist Baustein unserer Zellen. Das bedeutet, dass alle Zellen des Körpers, ob Haut-, Drüsen-, Muskel-, Gehirnzellen oder andere, nur dann funktionstüchtig sind, wenn Sie genügend Wasser enthalten. Es ist Lösungsmittel für wichtige Substanzen in unserem Organismus. Es ist Transportmittel für Nährstoffe, körperei- gene Substanzen und Stoffwechselprodukte. Anhaltswerte für Ihr Fitnessprofil entnehmen Sie der Richtwerttabelle. Sie zeigt die Abhän- gigkeit der Körperfettwerte vom Alter und vom Geschlecht. Beachten Sie dabei immer, dass wie beim Wasserhaushalt im Körper, auch der Fettanteil innerhalb des Tages star- ken Schwankungen unterliegt. Messen Sie deshalb immer zur selben Tageszeit um einen vergleichbaren Wert zu erhalten. Die errechneten Messergebnisse des Körperfett- und Körperwasseranteils sind nur Referenzwerte. Sie sind nicht zum Gebrauch für medizinische Zwecke zu empfehlen. Bitte lassen Sie sich immer von Ihrem Arzt beraten, wenn Sie Fragen zu einer medizini- schen Behandlung oder einer Diät zur Erreichung des Normalgewichts haben. Technische Merkmale Speichervoreinstellung: Speicher Geschlecht Größe Alter (AGE) 01 männlich 170 cm (5`7.0“ ft. (feet)) 30 Speicherplätze: 16 Größeneinstellung:von 80 bis 240 cm (2`7.5" - 7`10.5" ft.) Alter: von 6 bis 100 Jahren Mindestgewicht: ab 2,0 kg Höchstgewicht: 150 kg (330,7lb.) Auflösung bei Gewichtsmessung: 100 g Schritte Körperfett-Einteilung: 0,1% Körperfett-Messbereich: 1,0%–60,0% Körperwasser-Messbereich: 20,0%–75,0% Muskelmasse-Messbereich:10,0% - 50,0% Richtlinie des Körperfett-Anteils in Prozente 6-11 11-13% 14-23% 24-27% >27% 9-11% 11-20% 21-24% >24% 12-15 12-15% 16-24% 24-29% >29% 7-9% 10-19% 20-23% >23% 16-39 17-20% 21-28% 29-33% >33% 10-12% 13-20% 21-25% >25% 40-60 20-24% 24-32% 33-37% >37% 13-15% 16-23% 24-29% >29% über 60 21-24% 25-35% 36-40% >40% 15-17% 18-26% 27-31% >31% Frauen Männer Alter (Jahre) Unter- gewicht Normal leichtes Über- gewicht Über- gewicht Unter- gewicht Normal leichtes Über- gewicht Über- gewicht PW_4913_Bed_Anl_A5_5.qxd 05.12.2006 13:06 Uhr Seite 6Richtlinie des Körperwasser-, Muskel- Knochenanteils in Prozente vom Körper- gewicht und den Kalorienbedarf, um den Tagesbedarf zu decken: Beispiel zum Errechnen des Knochenanteils: Ein Mann wiegt 70 kg und ist 35 Jahre alt. Das ermittelte Knochengewicht beträgt 12,6 kg (12,6 x 100 / 70 = 18%).

Sportler 16-50< 13%14-26%>26%< 3%4-17%>17% Frauen Männer Alter (Jahre) dünn/ mager normal dick/ fett dünn/ mager normal dick/ fett 6-11 54-65% 24-34% 15-19% 1500-2000 56-67% 25-36% 15-19% 1600-2200 12-15 54-64% 28-38% 14-18% 2000-2400 58-69% 32-44% 15-19% 2200-2700 16-3950-60%32-38%15-19%200055-65%38-44%16-20%2300 40-60 45-55% 30-36% 15-19% 1800 50-60% 36-42% 16-20% 2100 über 6040-55%29-35%14-18%160045-60%34-40%15-19%1800 Sportler 16-50 52-64%34-41%15-19%260058-70%41-48%16-20%3000 Frauen Normalwerte Männer Normalwerte Alter (Jahre) Wasser Muskel Knochen Kalorien (kcal) Wasser Muskel Knochen Kalorien (kcal) Hinweis: Aufgrund von großen Schwankun- gen des Körperfettanteils ist es schwierig einen Richtwert zu bekommen. Im Durch- schnitt liegt bei einem Erwachsenen Menschen die optimale Messzeit zwischen 18 und 20 Uhr, da in diesem Zeitraum der Fettanteil sehr gleichmäßig bleibt! Inbetriebnahme Reine Wiegefunktion Stellen Sie die Personenwaage auf einen harten, flachen Untergrund (vermeiden Sie Teppichboden). Unebener Boden führt zu Ungenauigkeiten.

1. Mit dem Schalter neben dem Batteriefach

können Sie zwischen den Einstellungen „kg“, „lb.“ (pound) wählen. 2.Schalten Sie die Waage durch leichten Druck, mit dem Fuß bzw. der Fußspitze auf der Glasfläche, ein. Sie können auch die Einschalttaste drücken. Im Display erscheint „8888“. 3.Im Display (5) erscheint nach einigen Sekunden „0.0“kg (0.0 lb.). Stellen Sie sich mit beiden Füßen auf die Kontaktflächen des Gerätes. Verteilen Sie Ihr Gewicht gleichmäßig und warten Sie, während die Waage Ihr Gewicht berechnet.

PW_4913_Bed_Anl_A5_5.qxd 05.12.2006 13:06 Uhr Seite 78

4.Die Anzeige im Display blinkt zunächst 2 x und dann wird Ihr genaues Gewicht ange- zeigt. Beim Verlassen der Waage schaltet sich diese nach ca. 10 Sekunden automa- tisch ab oder Sie drücken die Einschalttaste . Programmieren der persönlichen Daten Hinweis: Sie sollten die folgenden Schritte aufeinanderfolgend und innerhalb einiger Sekunden durchführen, da ansonsten das Gerät den Programmiermodus automatisch abbricht!

1. Zum Einschalten drücken Sie kurz mit dem

Fuß bzw. der Fußspitze auf die Glasfläche oder drücken Sie die Einschalttaste . Warten Sie bitte, bis die Anzeige 0.0 kg (0.0lb.) angezeigt wird. Drücken Sie anschließend die Taste, um in den Programmiermodus zu gelangen. Auf dem Display erscheint „SEt“, dann blinkt die Anzeige „01“ (Speicherplatz), das voreingestellte Symbol für „männlich“ und die voreingestellte Größe in cm (ft.) wird angezeigt. 2.Wählen Sie mit den -/+ Tasten einen Speicherplatz aus. 3.Drücken Sie anschließend die Taste, das Display wechselt zur nächsten Einstellung. 4.Im Display blinkt das Symbol für „männ- lich“. Wählen Sie mit den Tasten -/+ eine Einstellung aus (männlich oder weiblich). 5.Drücken Sie erneut die Taste, um in die Einstellung „Körpergröße“ zu gelangen. Die Anzeige „170“ (5´7.0“) blinkt. Wählen Sie mit den Tasten -/+ einen Wert zwischen 80 (2`7.5“) und 240 cm (7`10.5“) aus. 6.Drücken Sie erneut die Taste, um in die Einstellung AGE (Alter) zu gelangen. Die Anzeige „30“ blinkt. Die – oder die + Taste gedrückt halten setzt ein Schnelllauf ein. Wählen Sie mit den Tasten -/+ einen Wert zwischen 6 und 100 Jahren aus. Liegt das Alter unter 16 Jahren, wird im Display, neben den Symbolen männlich oder weiblich, ein Kindergesicht eingeblendet.

7. Drücken Sie erneut die Taste blinken

der Speicherplatz, das Geschlecht, das Alter und die eingestellte Körpergröße für wenige Sekunden im Display. Blinkt nur noch die Speicherplatznummer, haben Sie folgende Möglichkeiten: a. Drücken Sie erneut die Taste, um sich alle Einstellungen noch einmal anzusehen. b. Möchten Sie Änderungen vornehmen, wählen Sie den Speicherplatz aus den Sie ändern möchten (Anzeige blinkt), und drücken Sie die Taste. Gehen Sie weiter wie unter Pkt 4-6 beschrieben. c. Warten Sie länger als 5 Sekunden, ohne eine Tätigkeit, geht die Waage aus. Ihre persönlichen Werte sind nun auf dem ausgewählten Speicherplatz gespeichert. Sie haben insgesamt 16 Speicherplätze zur Verfügung. Sie haben somit die Möglichkeit auf 15 weiteren Speicherplätze zu Ihren auch die persönlichen Werte anderer Familien- mitglieder zu speichern. Bestimmung des Körper – und des Knochengewichts, des Körperfett-, Muskel- und des Körperwasseranteils Speichern Sie zuvor Ihre persönlichen Daten auf einen Speicherplatz. Zum Einschalten drücken Sie kurz mit dem Fuß bzw. der Fußspitze auf die Glasfläche oder drücken Sie die Einschalttaste . Im Display erscheint „8888“. Wählen Sie mit den -/+ Tasten Ihren Speicherplatz, auf dem Ihre Daten gespeichert sind. Hinweis: Die Messung kann nur barfuss durchgeführt werden. Wischen Sie nöti- genfalls die Kontaktflächen einmal ab, um die Leitwirkung zu verbessern. Richten Sie jeweils einen Ihrer nackten Füße auf 2 der 4 Kontaktflächen aus. - Im Display erscheinen zuerst die gespei- cherten Daten, wie Speicherplatznummer (blinkt), Ihre Körpergröße und das Geschlecht, dann wechselt das Display nach einigen Sekunden zum Alter (AGE). Anschließend wird im Display 0.0 kg (0,0 lb.) angezeigt.

PW_4913_Bed_Anl_A5_5.qxd 05.12.2006 13:06 Uhr Seite 89

Sportler-Symbol Unter dieser Gruppen fallen Personen, die sich mindestens 10 Stunden in der Woche sportlich betätigen und eine Herzfrequenz von ca. 60 Schlägen/min oder niedriger haben. Hinweis: Die Richtlinien sind nicht für professionelle Sportler vorgesehen, wie z.B. Bodybuilder. -Wird im Display 0.0 kg (0,0 lb.)angezeigt und Ihr Alter zwischen 16 und50 Jahren liegt, leuchtet nach dem Betätigen der - Taste, das Sportler-Symbol auf. -Stellen Sie sich bitte nun auf die Waage. - Warten Sie bitte bis der Messprozess abgeschlossen ist, die Gewichtsanzeige im Display blinkt 2 x. - Das Display zeigt dann nach wenigen Sekunden, ihr ermitteltes Gewicht, Ihren Körperfett-Prozentsatz (Symbol „BF %“), gefolgt vom Körperwasser-Prozentsatz („BW %“) an. Des Weiteren ermittelt die Waage den Muskelmasse-Anteil („BM %“), den benötigen Kalorienbedarf für den Tag (Kcal) und das Knochengewicht in kg/ lb. (Bone / kg (lb.)

-Während der Anzeige „Körperfett" (BF %) wird ein Balken eingeblendet, welcher dar- stellt in welchem Bereich Sie liegen (LEAN – mager, LESS – leichtes Untergewicht, NORMAL – normal, MORE – leichtes Übergewicht, FAT –dick). - Nachfolgend werden die ermittelten Werte in der LCD-Anzeige 2x in der angegebe- nen Reihenfolge angezeigt, dann schaltet sich die Waage automatisch ab. Displayanzeigen und Fehlermeldungen Allgemeines Erscheint auf dem Display eine Fehlermel- dung (Err), warten Sie bis sich das Gerät ausschaltet. Schalten Sie dann wieder ein, um den Betrieb wieder aufzunehmen. Für ein komplettes Zurückstellen (Reset) ent- fernen Sie für einen Moment die Batterien und schließen diese dann wieder an. Meldungen

• Einschalten: Alle Segmente leuchten gleichzeitig auf. Dies ist eine Kontrolle für die einwandfreie Funktion der Anzeigen.

• „0.0 kg/lb. Das zu messende Gewicht „: ist zu gering. Es ist kein einwandfreier Betrieb möglich.

• „Err“: Der errechnete Körper- fett/Körperwasser-%-Anteil liegt über dem oberen bzw. unter dem unteren Grenz- wert des Messbereichs. Die Messung wurde abge- brochen bevor der Mess- prozess abgeschlossen war, bzw. es konnte keine Mess- ung durchgeführt werden.

• „0-LD“: Wenn die Anzeige „0-LD“ zeigt, liegt das Gewicht über 150 kg. Belasten Sie das Gerät nicht mit mehr als angegeben, um Schäden am Gerät und am Sensor zu vermeiden. - Stellen Sie die Waage auf einen ebenen, harten Untergrund.

• „ “: Der Batterieladezustand ist zu niedrig. Tipps zur Anwendung und Pflege

• Wiegen Sie sich ohne Kleider und Schuhe vor einer Mahlzeit und immer zur gleichen Zeit an einem Tag. Nach dem Aufstehen ist die beste Zeit.

• Die Waage rundet auf und ab bis zum nächsten 100g-Schritt.

• Wenn Sie sich zweimal wiegen und zwei verschiedene Angaben erhalten, dann liegt Ihr Gewicht zwischen den beiden Werten.

• Die Waage nicht ins Wasser tauchen, dies könnte die Elektronik zerstören.

• Entfernen Sie die Batterien, wenn die Waage für einen längeren Zeitraum nicht benutzt wird.

• Behandeln Sie die Waage mit Vorsicht, PW_4913_Bed_Anl_A5_5.qxd 05.12.2006 13:06 Uhr Seite 910

denn sie ist ein Messinstrument. Lassen Sie sie nicht fallen und springen Sie nicht darauf.

• Das Gerät ist vollständig wartungsfrei.

• Belasten Sie das Gerät nicht mit mehr als 150 kg (330,7 lb.), um Schäden am Gerät zu vermeiden. Reinigung

• Reinigen Sie das Gerät mit einem leicht feuchten, nicht nassen, Tuch. Achten Sie darauf, dass keine Feuchtigkeit, bzw. Flüssigkeit ins Gerät eindringt!

• Verwenden Sie keine scharfen Zusatz- mittel! Diese können das Gehäuse des Gerätes beschädigen!

• Als Zusatzmittel können Sie ein handelsüb- liches Spülmittel oder eine einfache Seife verwenden.

• Trocknen Sie das Gerät nach der Reini- gung mit einem trockenen, weichen Tuch gut ab. Konformitätserklärung Hiermit erklärt die Firma ETV Elektro- Technische Vertriebsgesellschaft mbH, dass sich das Gerät PW 4913 FA in Übereinstim- mung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektroma- gnetische Verträglichkeit (89/336/EWG) befindet. Garantie Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon). Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs, die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie! Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen. Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler. Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen, als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpflichtig! Die Garantie erlischt bei Fremdeingriff. PW_4913_Bed_Anl_A5_5.qxd 05.12.2006 13:06 Uhr Seite 1011

Nach der Garantie Nach Ablauf der Garantiezeit können Reparaturen kostenpflichtig vom entspre- chenden Fachhandel oder Reparaturservice ausgeführt werden. Kostenlose Hotline Haben Sie Fragen zu Ihrem neuen Gerät? Unser Serviceteam steht gerne für Sie bereit. Kleinere Probleme lassen sich oft schon tele- fonisch lösen. Rufen Sie deshalb bitte zunächst die unten- stehende Hotline an. 02152/2006-888 oder E-Mail hotline@etv.de Service Anschrift ETV Elektro-technische Vertriebs mbH Industriering Ost 40 D-47906 Kempen/Germany Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkun- gen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu Entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. Technische Daten Modell: PW 4913 FA Spannungsversorgung:2X 3V CR 2032 Min/Max, Gewichtsbelastung: 2 kg–150 kg PW_4913_Bed_Anl_A5_5.qxd 05.12.2006 13:06 Uhr Seite 11 Mo - Do 8.30 - 17. 00 Uhr Fr 8.30 - 14. 00 Uhr12
