РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CarAudio Connect FM BELKIN

Руководство пользователя

F8M120cw 8820ek00824

English

Français

Deutsch

Nederlands

Español

Italiano

Português

Русский

Suomi

Norsk

Dansk

Svenska

ČeSky

Polski

Magyar

СОДЕРЖАНИЕ

Содержание

РАЗДЕЛЫ

1 2 3 654

7

1 Введение .... 1

2 Первичная установка....2

Размещение диска-крепления.... 4

Установка CarAudio Connect FM 4

3 Повседневное использование .... 5

Подключение 5

Управление телефоном и музыкой 6

CarAudio Connect FM: функции кнопок.... 6

Онлайновые аудиослужбы 7

Перевод звука на телефон 7

Выключение устройства 7

4 Устранение неполадок 8

5 Техника безопасности....9

6 Информация....10

Содержание

РАЗДЕЛЫ

1

23654

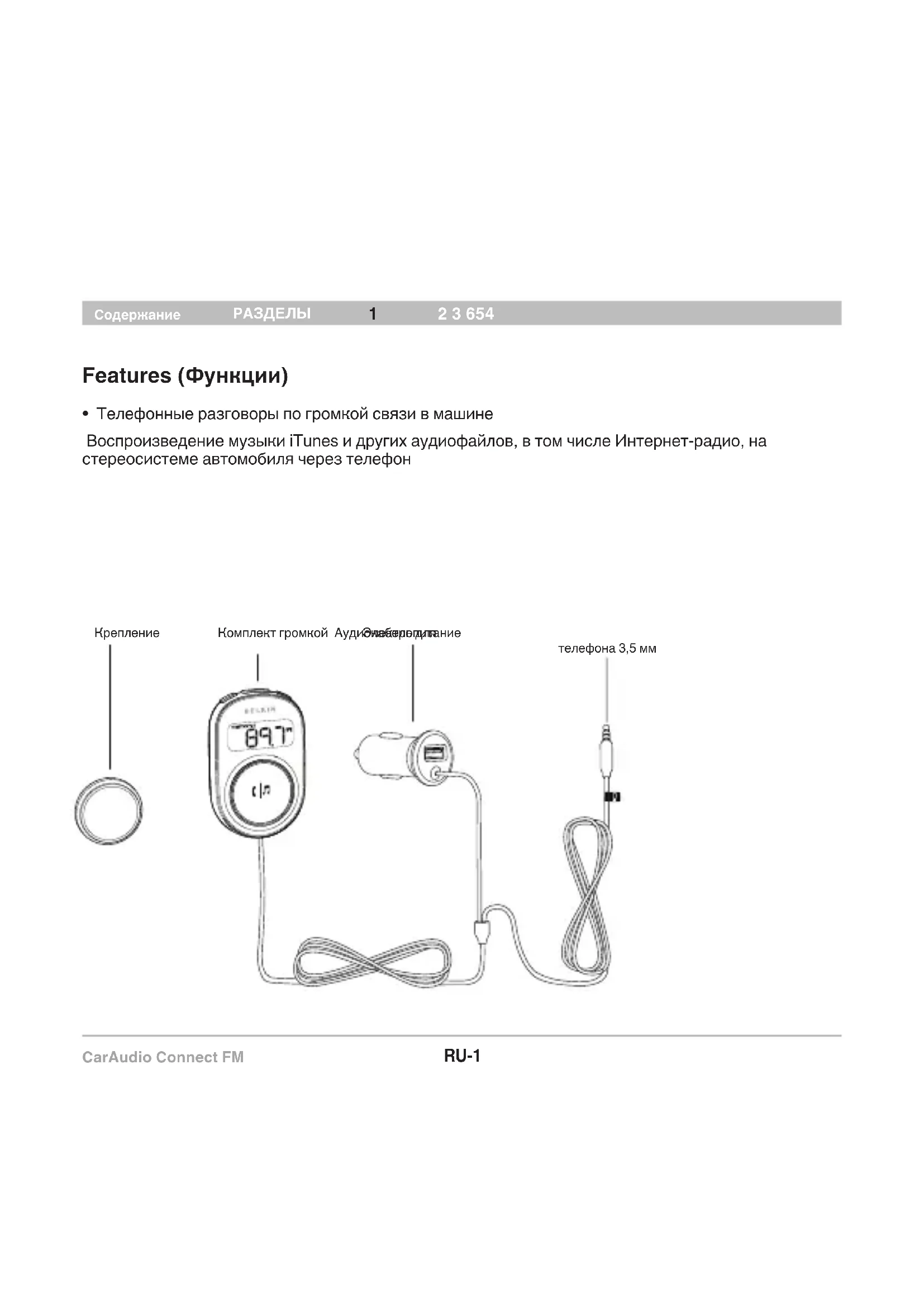

Features (Функции)

- Телефонные разговоры по громкой связи в машине

Воспроизведение музыки iTunes и других аудиофайлов, в том числе Интернет-радио, на стереосистеме автомобиля через телефон

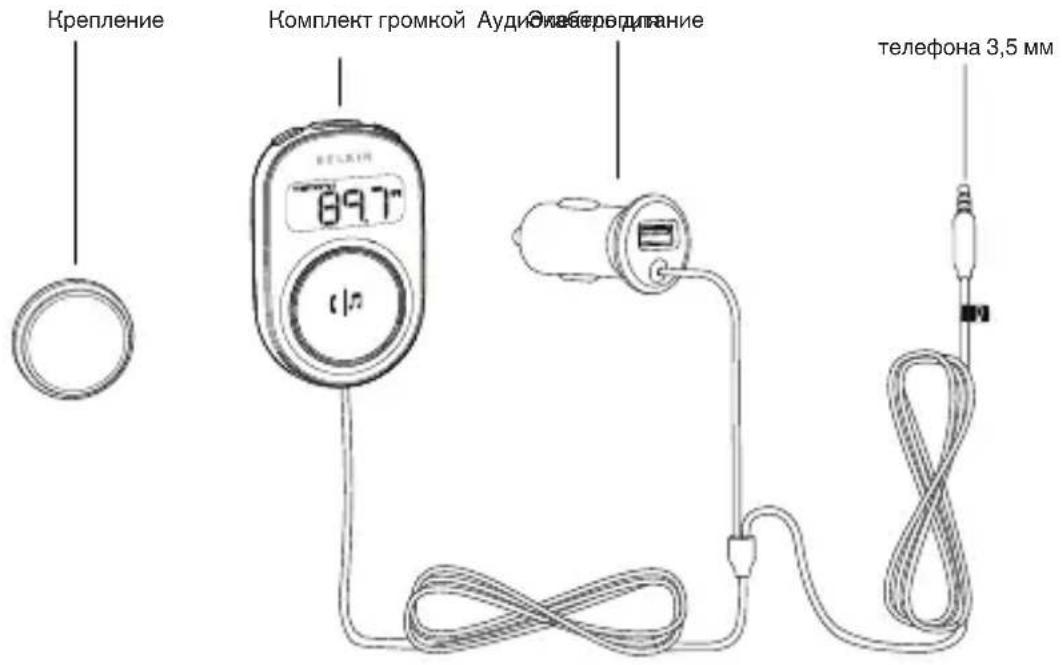

Крепление Комплект громкой Аудиэбвердигание 69.7" TELEФОНА 3,5 MM

ПЕРВИЧНАЯ УСТАНОВКА

Содержание

РАЗДЕЛЫ

1 3 654 2

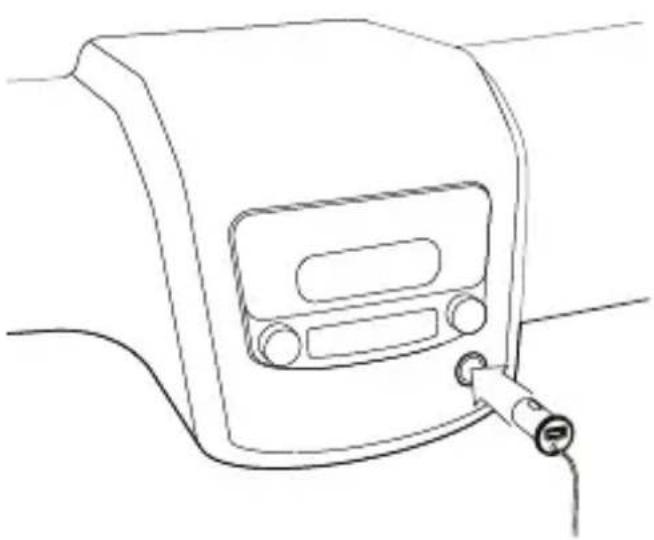

1. Вставьте разъем электропитания в гнездо прикуривателя (12 В) в автомобиле.
   Световое кольцо вокруг многофункциональной кнопки начнет светиться желтым цветом.
2. Нажмите кнопку ClearScan на верхней части устройства, чтобы найти самую чистую FM-частоту.*

ПЕРВИЧНАЯ УСТАНОВКА

Содержание

РАЗДЕЛЫ

1 3 654 2

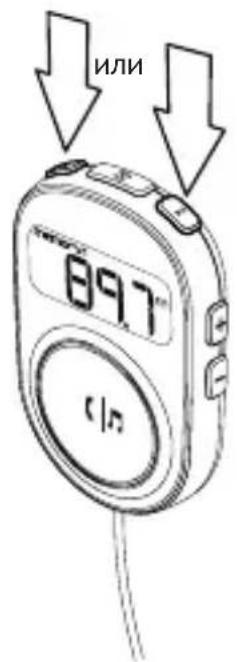

или 897

1. Внесите эту частоту в память: нажмите и некоторое время удерживайте одну из двух кнопок MEM. Когда частота будет внесена в память, устройство издаст звуковой сигнал, а на его экране появится надпись "MEMORY 1" или "MEMORY 2".

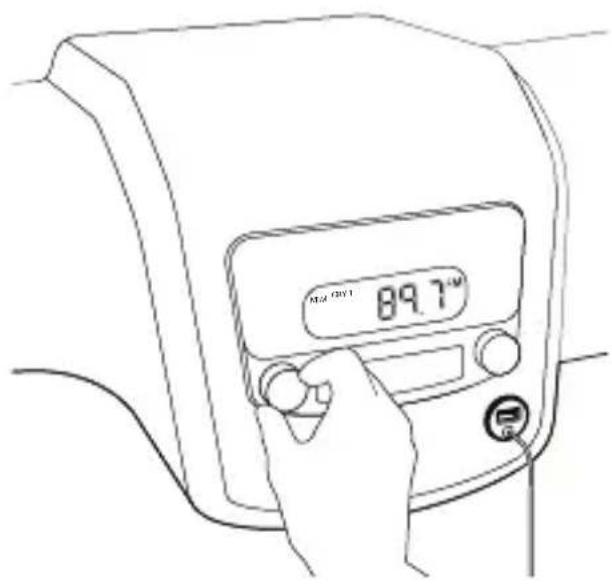

2. Включите стереосистему автомобиля и выберите в качестве источника FM.
3. Настройте стереосистему на FM-частоту, которую показывает CarAudio Connect FM.
4. Если на стереосистеме есть соответствующие кнопки, внесите эту частоту в память стереосистемы. Обычно для этого нужно нажать и недолго удерживать одну из кнопок памяти, после чего стереосистема подает звуковой сигнал или каким-то иным способом подтверждает, что частота внесена в память.
5. Вставьте аудиокабель устройства в гнездо для наушников на телефоне.

* Если во время поездки появляются статические шумы, еще раз нажмите кнопку ClearScan, чтобы найти более чистую частоту.

ПЕРВИЧНАЯ УСТАНОВКА

Содержание

РАЗДЕЛЫ

1 654

32

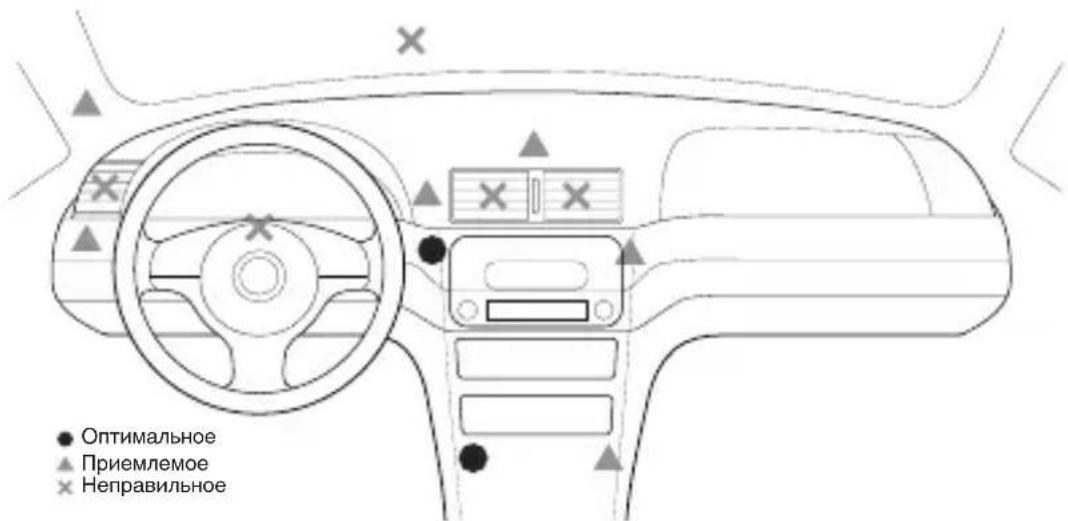

● Оптимальное ▲ Приемлемое × Неправильное

Размещение диска-крепления

1. Выберите плоский и гладкий участок поверхности на приборной доске - так, чтобы до него можно было легко дотянуться, но это не мешало вождению. У CarAudio Connect FM есть встроенный микрофон, поэтому устройство лучше размещать как можно ближе к себе. Рекомендуемые участки показаны на рисунке.
2. Если возможно, протрите поверхность спиртом или чистящим средством, чтобы снять следы полировочных веществ, которые могли наноситься на приборную доску в прошлом. Перед использованием чистящего средства прочтите инструкцию к нему и убедитесь, что его можно наносить на приборные доски.
3. Снимите покрытие с обратной стороны диска-крепления, чтобы открыть клейкую часть, и прикрепите ее к приборной доске.

Установка CarAudio Connect FM

Устройство удерживается на диске-креплении магнитом. Его легко снять, если устройство не используется.

ПОВСЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

Содержание

РАЗДЕЛЫ

1 2 654

3

Подключение

Для подключения CarAudio Connect FM:

1. Вставьте аудиокабель устройства в гнездо для наушников на телефоне.
2. Убедитесь, что AirCast Auto подключен к электропитанию — кольцо должно светиться желтым цветом.
3. Включите стереосистему автомобиля, выберите в качестве источника "FM" и настройтесь на частоту, которую показывает CarAudio Connect FM.
4. Если вы уже говорите по телефону или слушаете музыку, звучание начнет передаваться на динамики стереосистемы.

ПОВСЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

Содержание

РАЗДЕЛЫ

1 2 3 65

4

Управление телефоном и музыкой

CarAudio Connect FM позволяет управлять основными функциями телефона, которыми пользуются за рулем. Связь осуществляется через кабель для наушников. Мобильные телефоны очень различаются в принципах управления, и это зависит от используемого в них беспроводной связи, производителя и модели. Ниже приводится перечень стандартных элементов управления для самых распространенных телефонов. Тем не менее, элементы управления вашим телефоном могут отличаться от указанных в таблице. На досуге поэкспериментируйте с функциями телефона, сидя в припаркованной машине, и, если нужно, запишите элементы управления.

CarAudio Connect FM: функции кнопок

Легенда:

Совместимость

Частичная совместимость

Производ-ство	Модель Ответ на звонокі	Конец разговора	Пауза музыки / воспроизведение	Следующая песня	Предыдущая песня	Голосовой набор Примечания
Apple iPhone	4 Коснуться Коснуться	Коснуться Коснуться Коснуться		дважды	Коснуться трижды	Прижимать дольше 1 сек
Apple iPhone	3GS Коснуться	Коснуться Коснуться Коснуться		дважды	Коснуться трижды	Прижимать дольше 1 сек
BlackBerry Bold	Коснуться Прижать и	удерживать	Коснуться Недоступно Недоступно	Прижимать	дольше 5 сек
BlackBerry Curve (T-Mobile)	Коснуться	Прижать и удерживать	Коснуться	Недоступно	Недоступно	Недоступно	-Во время телефонного разговора прикосновение к кнопке выключает звук телефона.- Если при попытке приостановить/возобновить музыку начинается голосовой набор, воспользуйтесь управлением музыкой на телефоне.
HTC	Nexus One	Коснуться	Прижать и удерживать	Коснуться Коснуться	Недоступно Недоступно	Недоступно Недоступно
HTC	DROID (Hero)	Коснуться	Прижать и удерживать	Коснуться Недоступно Недоступно	Прижимать	дольше 1 сек	- Если при попытке приостановить/возобновить музыку начинается голосовой набор, воспользуйтесь управлением музыкой на телефоне.
HTC	EVO	Коснуться	Прижать и удерживать	Недоступно Недоступно Недоступно	Недоступно
Samsung	Galaxy S	Коснуться	Коснуться	Коснуться	Недоступно	Недоступно	Некоторые модели телефонов не поддерживают функцию приостановки/возобновления музыки.

Мой телефон

Ответ на звонок:

Конец разговора: .

Пауза музыки / воспроизведение:

Следующая песня:

Предыдущая песня:

Голосовой набор:

Примечания:

Содержание

РАЗДЕЛЫ

1 2 3 64

5

Онлайновые аудиослужбы

При использовании служб потокового аудио Pandora® и iheartradio® с помощью CarAudio Connect FM можно слушать потоковый звук через стереосистему автомобиля. Однако эту технологию поддерживают не все телефоны и аудиослужбы. Припарковав машину, поэкспериментируйте с отдельными приложениями: подключитесь к ним и проверьте, слышен ли звук из стереосистемы автомобиля. Проверьте, что происходит, если касаться кнопки CarAudio Connect FM. Коснитесь ее один раз, затем еще раз. Коснитесь ее дважды с большим интервалом, затем коснитесь дважды, но быстрее. При этом приложение может начинать воспроизведение, приостанавливать его, переходить к следующей или предыдущей мелодии.

приложение: одно насание одно касание	двойное касание	(медленное)	двойное касание (быстрое)
приложение: одно насание одно касание	(второе)	двойное касание (медленное)	двойное касание (быстрое)

Выключение устройства

Обычно устройство нет необходимости выключать, поскольку, когда двигатель не работает, питание на прикуриватель не подается.

Однако в некоторых машинах гнездо питания продолжает работать даже при заглушенном моторе. В таком случае достаточно извлечь разъем питания из питающего гнезда (прикуривателя) автомобиля.

УСТРАНЕНИЕ НЕПОЛАДОК

Содержание

РАЗДЕЛЫ

1235

46

Следуя указаниям этого раздела, можно быстро решить большинство проблем, которые могут возникнуть при использовании CarAudio Connect FM.

Из динамиков стереосистемы не слышен звук.

Любые изменения или модификации, которые не одобрены стороной, отвечающей за соответствие требованиям, могут лишить пользователя полномочий на использование оборудования.

• Убедитесь, что стереосистема и CarAudio Connect FM включены.
• Убедитесь, что в стереосистеме выбран FM, а частота совпадает с той, которую показывает CarAudio Connect FM.
• Убедитесь, что громкость стереосистемы установлена на правильный уровень.
• Убедитесь, что звук телефона не выключен, а громкость установлена на правильный уровень
• Убедитесь, что телефон (или аналогичное устройство) соединен с CarAudio Connect FM аудиокабелем, который входит в комплект.

Если при использовании CarAudio Connect FM голос собеседника при телефонном разговоре слышен плохо, регулируйте громкость сначала на телефоне, а не на стереосистеме.

Не удается управлять музыкой с помощью кнопки.

• См. таблицу в разделе "Управление телефоном и музыкой" данного руководства.
• К сожалению, эту функцию поддерживают не все телефоны.

Разные производители телефонов по-своему проектируют аудиогнезда, а затем по-разному программируют их функциональность.

ТЕХНИКА БЕЗОПАСНОСТИ

Содержание

РАЗДЕЛЫ

1234

56

Для установки CarAudio Connect FM нужны полное внимание и свободные руки. Не пытайтесь подключать CarAudio Connect FM, управляя автомобилем. Не пытайтесь отрегулировать или удержать плохо закрепленный CarAudio Connect FM, управляя транспортным средством. Устанавливайте CarAudio Connect FM в такое место, чтобы он не мешал элементам управления автомобилем и обзору дороги.

Не используйте устройство рядом с водой (например, у ванны, умывальника, кухонной раковины, раковины для стирки, в сыром подвале, у бассейна и на других участках вблизи воды).

Перед чисткой отключайте изделие от прикуривателя или настенной розетки. Протирайте только сухой тряпкой.

При длительных периодах неиспользования отключайте устройство от питания.

Используйте только те приспособления и принадлежности, которые указаны производителем.

Компания Belkin не несет никакой ответственности за травмы или ущерб собственности вследствие использования CarAudio Connect FM, iPhone, iPod и других устройств.

Содержание

РАЗДЕЛЫ

1 2 3 54

6

Подтверждение Федеральной комиссии связи США (FCC)

Данное устройство соответствует разделу 15 Правил Федеральной комиссии связи США. Работа устройства подчиняется двум следующим условиям:

(1) данное устройство может не вызывать вредных помех;
(2) данное устройство должно воспринимать любые помехи, включая помехи, способные вызвать нежелательную работу.

Данное оборудование прошло испытания и признано соответствующим ограничениям для цифровых устройств класса В согласно разделу 15 Правил Федеральной комиссии связи США. Эти ограничения призваны обеспечить приемлемую защиту от вредных помех при установке в жилых районах. Это оборудование порождает, использует и способно испускать радиоизлучение, и если оно установлено и используется не в соответствии с данными указаниями, может создавать вредные помехи для радиосвязи. Однако, нет гарантии, что помехи не будут возникать при данной конкретной установке. Если оборудование все же вызывает вредные помехи при телевизионном приеме или радиоприеме (это можно определить, выключив и вновь включив оборудование), пользователю рекомендуется избавиться от помех, приняв одну из перечисленных мер:

• развернуть или переместить принимающую антенну;
• увеличить расстояние между оборудованием и приемником;
  • подключить оборудование к выходу сети питания, отличной от той, к которой подключен приемник;
• обратиться за помощью к поставщику либо опытному радио- или телемастеру.

Belkin International, Inc. не несет ответственности за помехи, вызванные несанкционированными модификациями данного оборудования. Такие модификации могут лишить пользователя права работать с данным оборудованием.

Предупреждение Федеральной комиссии связи США: Любые изменения или модификации, которые не одобрены стороной, отвечающей за соответствие требованиям, могут лишить пользователя полномочий на использование оборудования.

ICES

Данное цифровое оборудование класса В соответствует канадским спецификациям ICES-003. IC

Данное цифровое оборудование класса В соответствует канадским спецификациям RSS-210.

Европа – Декларация соответствия требованиям ЕС

Данное устройство соответствует основополагающим требованиям Директивы о радио- и телекоммуникационном оконечном оборудовании 1999/5/EC, Директивы об электромагнитной совместимости 2004/108/EC и Директивы о низком напряжении 2006/95/EC Комиссии EC. Копию маркировки "Декларация соответствия" СЕ Европейского Союза можно получить на веб-сайте: www.belkin.com/doc

Содержание

РАЗДЕЛЫ

1 3 54

62

Belkin International, Inc., Ограниченная гарантия на 3 года

Что включает эта гарантия

Belkin International, Inc. ("Belkin") гарантирует первоначальному покупателю данного изделия Belkin отсутствия у изделия дефектов конструкции, сборки, материалов или изготовления.

Срок действия гарантии

Компания Belkin сопровождает данное изделие Belkin гарантией на три года.

Что делать для решения проблем

Гарантия качества изделия

Компания Belkin, по своему усмотрению, произведет бесплатный ремонт или бесплатную замену любого дефектного изделия (за исключением затрат на доставку изделия). Belkin оставляет за собой право без предварительного уведомления снять с производства любое из выпускаемых изделий и не берет на себя никаких обязательств по ограниченной гарантии на ремонт или замену таких снятых с производства изделий. Если Belkin не может произвести ремонт или замену изделия (например, в случае если такое изделие было снято с производства), при приобретении покупателями другого изделия на сайте Belkin.com компания Belkin предложит покупателям возмещение либо скидку в размере стоимости старого изделия (которая подтверждается оригиналом документа о факте покупки изделия) с учетом его естественного износа.

Что входит в эту гарантию?

Все перечисленные выше гарантийные обязательства не имеют силы, если изделие Belkin не представлено компании Belkin для осмотра по запросу компании Belkin исключительно за счет покупателя либо если Belkin определяет, что изделие Belkin прошло неверную установку, подверглось каким-либо модификациям или несанкционированному ремонту. Гарантия качества изделия Belkin не защищает от таких форс-мажорных обстоятельств, как наводнение, удар молнии, землетрясение, война, акты вандализма, хищение, естественный износ, эрозия, истощение запасов, устаревание, злоупотребление, ущерб, вызванный перепадами низкого напряжения (т. е. исчезновение или падение напряжения в электросети), работа несанкционированных программных продуктов или модификация либо изменение системного оборудования.

Как получить обслуживание

Для получения технического обслуживания изделия Belkin нужно проделать следующее:

1. Обратитесь по адресу: Belkin Ltd, Express Business Park, Shipton Way, Rushden, NN10 6GL, United Kingdom, Attn: Customer Service или позвоните [phone] либо 0845 607 77 87 в течение 15 дней после случившегося. Будьте готовы предоставить следующие сведения:

а) инвентарный номер изделия Belkin;

б) место покупки изделия;

в) дата покупки изделия;

г) копия оригинала квитанции.

1. После этого представитель службы работы с клиентами компании Belkin даст указания о том, куда направить квитанцию и изделие Belkin и как будет проводиться дальнейшая работа с заявкой.

Содержание

РАЗДЕЛЫ

1 2 3 54

6

Belkin оставляет за собой право осмотра поврежденных изделий Belkin. Все затраты на доставку изделия в Belkin для осмотра оплачиваются исключительно покупателем. Если компания Belkin, исключительно по ее усмотрению, решает, что доставка поврежденного оборудования в Belkin нецелесообразна, компания Belkin может, исключительно по ее усмотрению, указать место ремонта оборудования, куда следует направить изделие для осмотра и оценки затрат на его ремонт. Стоимость доставки оборудования в такое место ремонта оборудования и обратно, а также оценки затрат на ремонт, оплачивается исключительно покупателем. Поврежденное оборудование должно оставаться доступным для осмотра вплоть до истечения срока рассмотрения заявки. При урегулировании любых претензий Belkin оставляет за собой право на суброгацию по любому из имеющихся страховых договоров покупателя.

Как связано с данной гарантией государственное право

ДАННАЯ ГАРАНТИЯ СОДЕРЖИТ ИСКЛЮЧИТЕЛЬНО ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ВЕЛКИН, НЕТ ИНЫХ ГАРАНТИЙ, ЯВНЫХ ЛИБО, ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗАКОНОМ СЛУЧАЕВ, КОСВЕННЫХ, ВКЛЮЧАЯ КОСВЕННЫЕ ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА, ЛЮБЫЕ ГАРАНТИИ, СВЯЗАННЫЕ С УСЛОВИЯМИ КАЧЕСТВА, НАЛИЧИЕМ РЫНОЧНЫХ КАЧЕСТВ ИЛИ ПРИГОДНОСТЬЮ ИЗДЕЛИЯ ДЛЯ КОНКРЕТНЫХ ЦЕЛЕЙ, И ТАКИЕ КОСВЕННЫЕ ГАРАНТИИ, В СЛУЧАЕ ИХ СУЩЕСТВОВАНИЯ, ОГРАНИЧИВАЮТСЯ ПО СРОКУ ДЕЙСТВИЯ УСЛОВИЯМИ ДАННОЙ ГАРАНТИИ.

В некоторых штатах не допускается ограничение срока косвенных гарантийных обязательств, поэтому вышеупомянутые ограничения могут оказаться неприменимыми к вам.

КОРПОРАЦИЯ BELKIN НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЕ, ОСОБЫЕ, ПРЯМЫЕ, НЕПРЯМЫЕ, КОСВЕННЫЕ ИЛИ МНОЖЕСТВЕННЫЕ УБЫТКИ, ВКЛЮЧАЯ (НО НЕ ОГРАНИЧИВАЯСЬ ПЕРЕЧИСЛЕННЫМ ДАЛЕЕ) ПОТЕРЮ БИЗНЕСА ИЛИ ПРИБЫЛИ, ВЫЗВАННЫЕ ПРОДАЖЕЙ ИЛИ ИСПОЛЬЗОВАНИЕМ ЛЮБЫХ ИЗДЕЛИЙ КОМПАНИИ BELKIN, ДАЖЕ ПРИ ПРЕДУПРЕЖДЕНИИ О ВОЗМОЖНОСТИ ПОДОБНЫХ УБЫТКОВ.

Данная гарантия предоставляет вам конкретные юридические права, но, кроме того, в зависимости от законодательства штата, у вас могут быть иные права. В некоторых штатах не допускается исключение или ограничение случайного ущерба или ущерба вследствие использования товара и прочих форм ущерба, поэтому вышеупомянутые ограничения и исключения могут оказаться неприменимыми к вам.

Содержание РАЗДЕЛЫ 1 3 54 62
Бесплатная техническая поддержка*Звонки могут оплачиваться по Дополнительные сведения о технической поддержке можно найти на нашем сайте www.belkin.com, в разделе технической поддержки. Чтобы связаться со службой технической поддержки по телефону, позвоните по одному из указанных ниже номеров*.	Страна Номер Адрес в Интернете
	АВСТРИЯ 0820 200766 www.belkin.com/de/
	БЕЛЬГИЯ 07 07 00 073
	ЧЕХИЯ 239 000 406 www.belkin.com/uk/
	ДАНИЯ 701 22 403 www.belkin.com/uk/
	ФИНЛЯНДИЯ 0972519123 www.belkin.com/uk/
	ФРАНЦИЯ	08 - 25 54 00 26
	ГЕРМАНИЯ	0180 - 500 57 09
	ГРЕЦИЯ	00800 - 44 14 23 90
	ВЕНГРИЯ	06 - 17 77 49 06
	ИСЛАНДИЯ	800 8534
	ИРЛАНДИЯ	0818 55 50 06
	ИТАЛИЯ	02 - 69 43 02 51
	ЛЮКСЕМБУРГ	34 20 80 85 60
	НИДЕРЛАНДЫ	0900 - 040 07 90 €0,10 в мин.
	НОРВЕГИЯ	81 50 0287
	ПОЛЬША	00800 - 441 17 37
	ПОРТУГАЛИЯ	707 200 676
	РОССИЯ	495 580 9541
	ЮАР	0800 - 99 15 21
	ИСПАНИЯ	902 - 02 43 66
	ШВЕЦИЯ	07 - 71 40 04 53
	ШВЕЙЦАРИЯ	08 - 48 00 02 19
	ВЕЛИКОБРИТАНИЯ	0845 - 607 77 87
	ДРУГИЕ СТРАНЫ	+44 - 1933 35 20 00

belkin.com

Belkin Ltd.

NN10 6GL, Великобритания

Belkin SAS

130 Rue de Silly

92100 Boulogne-Billancourt,

Франция

Belkin GmbH

Otto-Hahn-Straße 20

85609 Aschheim

Германия

Belkin Iberia

Avda de Barajas, 24

Edificio Gamma, 4 ^a pta

28108 Alcobendas

Мадрид,Испания

© 2011 Belkin International, Inc. Все права защищены. Все торговые наименования являются зарегистрированными товарными знаками соответствующих производителей. iPod, iPhone и iTunes являются товарными знаками Apple Inc., зарегистрированными в США и других странах.
