KÄYTTÖOHJE CarAudio Connect FM BELKIN

2 Ensimmäinen asennuskerta....2

Asennuslevyn sujoittaminen....4

CarAudio Connect FM -laitteen kytkeminen 4

3 Päivittäinen käyttö....5

Kytkennät....5

Puhelimen ja musiikin ohjaimet 6

CarAudio Connect FM – Painikkeiden toiminnot. 6

Online-äänipalvelut....7

Äänen siirtäminen takaisin puhelimeen....7

Tuotteen sammuttaminen....7

4 Vianmääritys 8

5 Turvallisuustiedot9

6 Tiedot....10

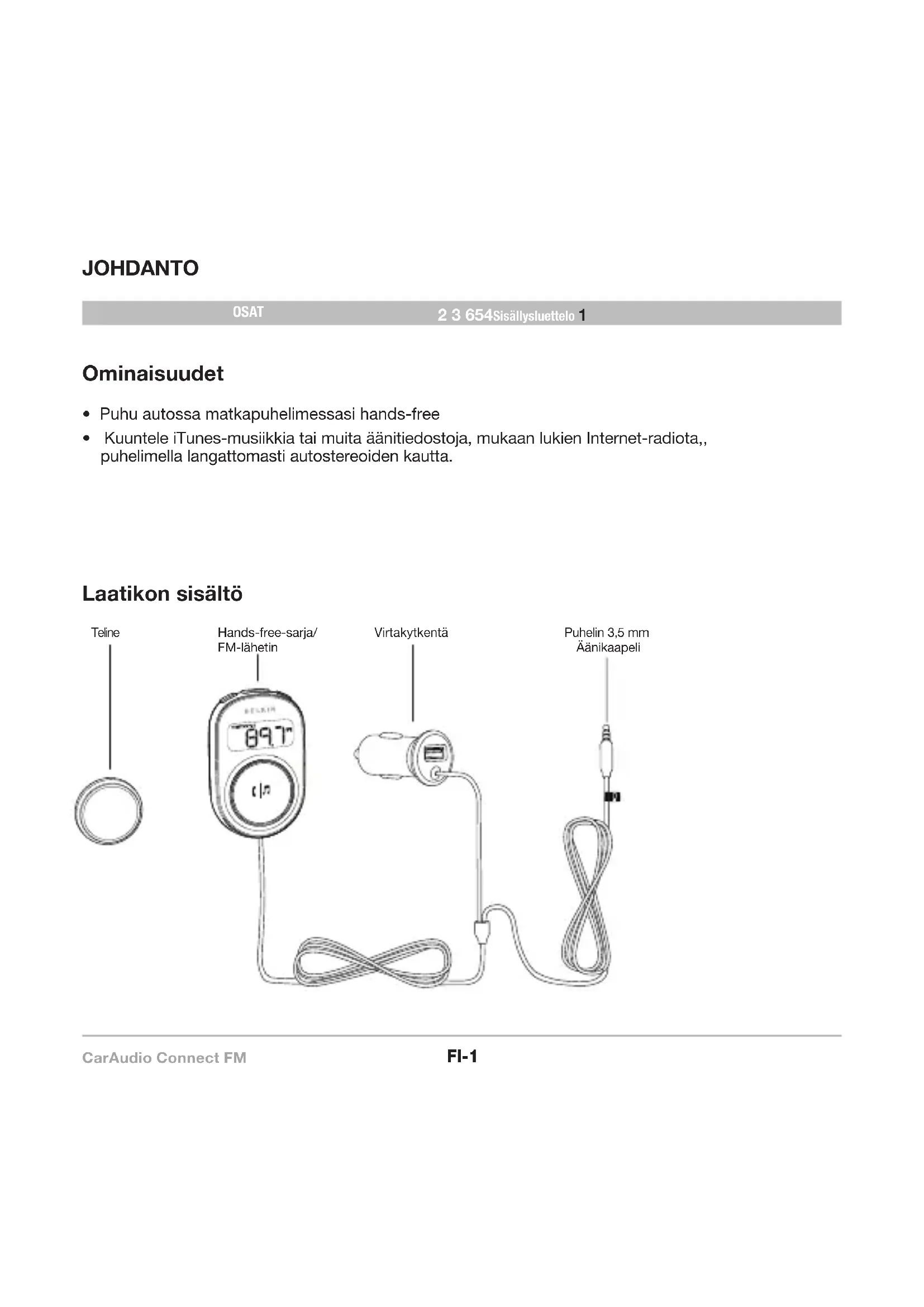

JOHDANTO

OSAT

2 3 654Sisällysluettelo 1

Ominaisuudet

• Puhu autossa matkapuhelimessasi hands-free
• Kuuntele iTunes-musiikkia tai muita äänitiedostoja, mukaan lukien Internet-radiota,, puhelimella langattomasti autostereoiden kautta.

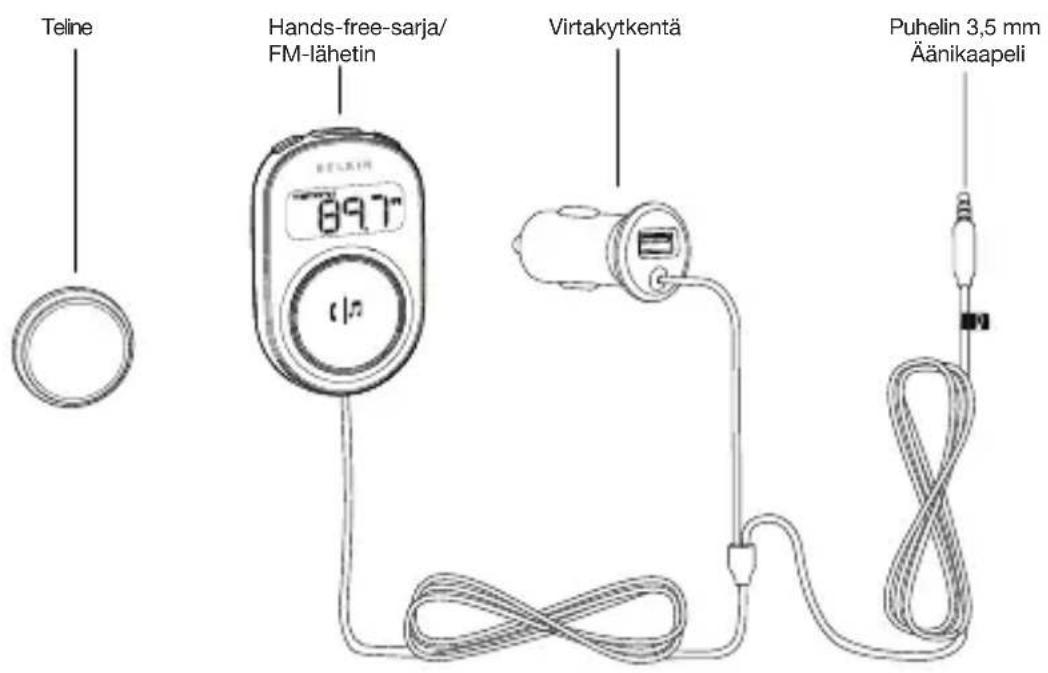

Laatikon sisältö

Teline Hands-free-sarja/ FM-lähetin Virtakytkentä Puhelin 3,5 mm Äänikaapeli

ENSIMMÄINEN ASENNUSKERTA

OSAT

1 3 654Sisällysluettelo 2

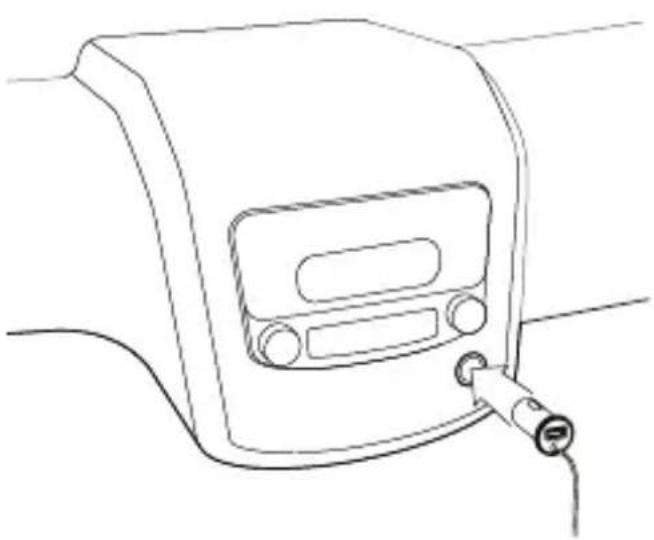

1. Työnnä virtapistoke auton 12 V:n pistorasiaan (savukkeensytyttimeen). Yleispainiketta ympäröivä valokehä muuttuu oranssiksi.

2. Paina tuotteen päällä olevaa ClearScan-painiketta etsiäksesi FM-taajuuden, jolla on selkeä kuuluvuus.*

ENSIMMÄINEN ASENNUSKERTA

OSAT

1 3 654Sisällysluettelo 2

tai 89.7

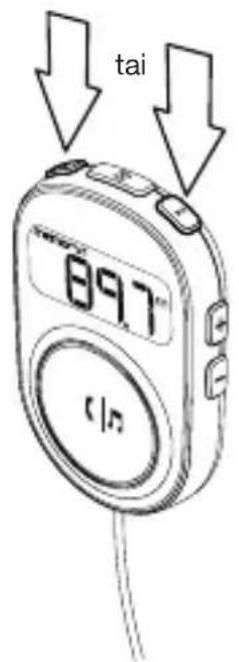

3 Tallenna tuujuus muistiin pitämällä jompaa kumpaa MEM-painiketta painettuna. Kun taajuus on tallennettu, tuote piippaa ja näytössä lukee MEMORY 1 tai MEMORY 2.
4. Kytke virta autostereoihin ja valitse äänilähteeksi FM.

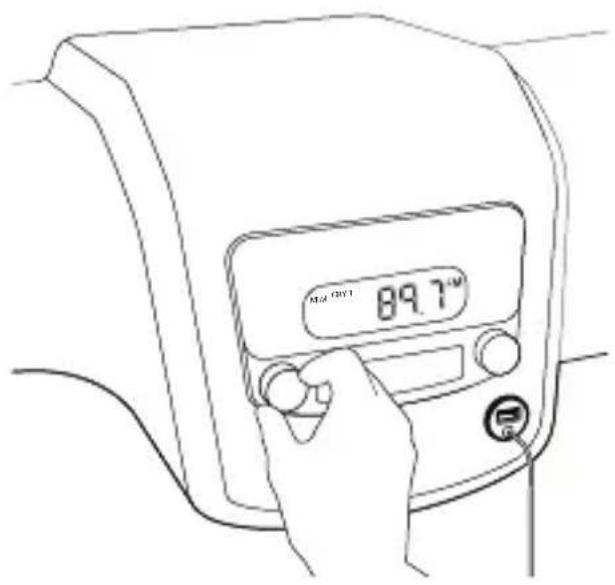

5 Viritä autostereosi siten, että sen FM-taajuus vastaa CarAudio Connect FM:n taajuutta.
6. Tallenna taajuus autostereoiden esivalintaan, jos mahdollista. Tämä tapahtuu tavallisesti pitämällä valittua esivalintapainiketta painettuna, kunnes stereo piippaa tai muutoin ilmoittaa, että taajuus on tallennettu.
7. Kytke tuotteen audiokaapeli puhelimen kuulokeliitäntään.

ENSIMMÄINEN ASENNUSKERTA

OSAT

1 654Sisällysluettelo 32

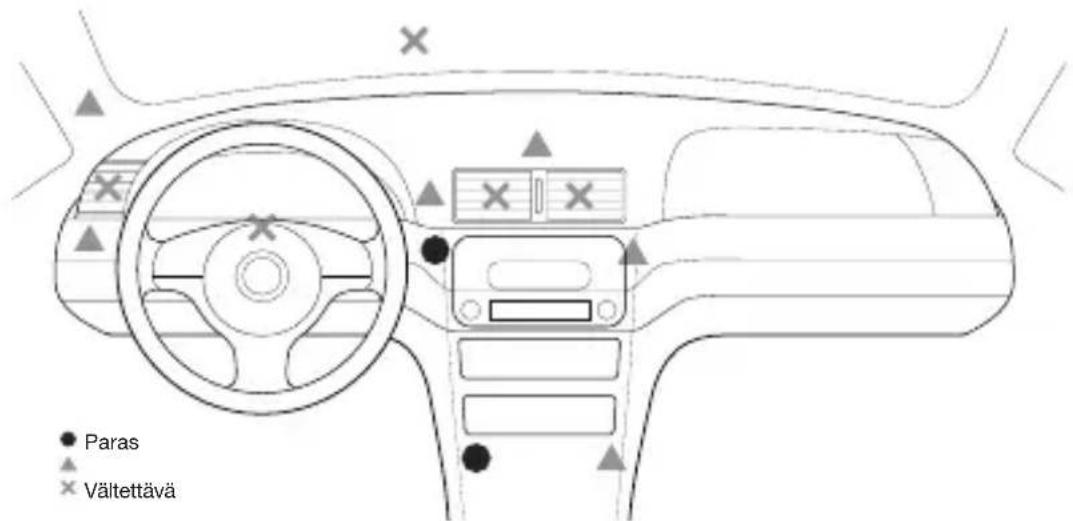

Paras Vältettävä

Asennuslevyn sijoittaminen

1. Valitse sileä ja tasainen kohta kojelaudasta, johon pääset helposti käsiksi mutta joka ei häiritse ajamista. CarAudio Connect FM -laitteessa on sisäinen mikrofoni, jonka tulisi olla mahdollisimman suoraan puhujan edessä. Suositellut alueet on merkitty kuvaan.
2. Puhdista pinta mahdollisuuksien mukaan pyyhkimällä se alkoholilla tai puhdistusaineella, joka poistaa kaikki kojelautaan aikaisemmin suihkutetut kiillotustuotteet. Muista lukea puhdistusaineen ohjeet ja varmistaa, että sitä on turvallista käyttää kojelaudalla.
   3 Irrota kiinnitystelineen tarran suojus ja kiinnitä teline kojelautaan.

Tuote kiinnittyy telineeseen magneetilla ja se voidaan irrottaa helposti säilytystä varten, kun se ei ole käytössä.

PÄIVITTÄINEN KÄYTTÖ

OSAT

1 2 654Sisällysluettelo 3

Yhteyden luominen

CarAudio Connect FM -laitteen kytkeminen:

1. Kytke tuotteen audiokaapeli puhelimen kuulokeliitäntään.
2. Varmista, että virta on kytketty CarAudio Connect FM - laitteeseen - valorengas palaa oranssina.
   3 Kytke autostereot päälle, valitse lähteeksi FM ja etsi CarAudio Connect FM:n taajuus
3. Jos soitat parhaillaan puhelua tai kuuntelet musiikkia, keskustelu välitetään auton kaiuttimien kautta.

OSAT

1 2 3 65Sisällysluettelo 4

Puhelimen ja musiikin ohjaimet

CarAudio Connect FM voi hallita tiettyjä puhelimen perustoimintoja, joita voit tarvita ajaessasi. Tämä tapahtuu puhelinjohdon välityksellä. Se, mitkä komennot toimivat minkäkin matkapuhelimen kanssa, vaihtelee suuresti. Tämä riippuu langattomasta yhteydestä, valmistajasta ja mallista. Alla luetellaan tavalliset toiminnot, jotka toimivat useimmissa puhelimissa. Puhelimen toiminnot voivat vastata tätä, tai ne voivat poiketa siitä. Kokeile auton ollessa pysäköitynä, mitkä toiminnot toimivat puhelimesi kanssa, ja kirjoita ne tähän.

CarAudio Connect FM – Painikkeiden toiminnot

Selitys:

Yhteensopiva

Osittain yhteensopiva

Puhelimen merkki	ja malli Vastaa puhe-luun	Suije puhelin Keskeytä/ jatka musiikin soittamista			Kappaleiden ohittaminen eteenpain	Kappaleiden ohittaminen taaksepain	Puhevalinta Kommentit
Apple	iPhone 4	Napauta	Napauta	Napauta	Kaksoisnapauta	Kolmoisnapauta	Paina 1 sekuntia pidempään
Apple	iPhone 3GS	Napauta	Napauta	Napauta	Kaksoisnapauta	Kolmoisnapauta	Paina 1 sekuntia pidempään
BlackBerry	Paksunnettu	Napauta	Paina jonkin aikaa	Napauta	Ei käytettävissä	Ei käytettävissä	Paina 5 sekuntia pidempään
BlackBerry	Curve (T-Mobile)	Napauta	Paina jonkin aikaa	Napauta	Ei käytettävissä	Ei käytettävissä	Ei käytettävissä	-Kun puhut puhelimessa, voit mykistää puhelun napauttamalla tätä painiketta.~Jos yrität keskeyttää musiikin soittamisen tai jatkaa sitä ja laite alkaa sen sijaan valita numeroa, ohjaa musiikin soittoa sen sijaan puhelimen ohjaimista.
HTC	Nexus One	Napauta	Paina jonkin aikaa	Napauta	Kaksoisnapauta	Ei käytettävissä	Ei käytettävissä
HTC	DROID (Hero)	Napauta	Paina jonkin aikaa	Napauta	Ei käytettävissä	Ei käytettävissä	Paina 1 sekuntia pidempään	Jos yrität keskeyttää musiikin soittamisen tai jatkaa sitä ja laite alkaa sen sijaan valita numeroa, ohjaa musiikin soittoa sen sijaan puhelimen ohjaimista.
HTC	EVO	Napauta	Paina jonkin aikaa	Ei käytettä- vissä	Ei käytettävissä	Ei käytettävissä	Ei käytettävissä
Samsung	Galaxy S	Napauta	Napauta	Napauta	Ei käytettävissä	Ei käytettävissä	Ei käytettävissä	Jotkut puhelinmallit eivät tue musiikin toiston keskeytystä/jatkamista.

Oma puhelin

Puheluun vastaami- nen:

Puhelun lopet- taminen: :

Keskeytä/ jatka musiikin soittamista:

Kappaleiden ohittaminen eteenpäin:

Kappaleiden ohittaminen taaksepäin:

Puhevalinta:

Huom.

OSAT

1 2 3 64Sisällysluettelo 5

Online-äänipalvelut

Jos käytät audion suoratoistopalvelua Pandora® tai iheartradio®, saatat pystyä kuuntelemaan suoratoistoaudiota auton stereoista CarAudio Connect FM -laitteella. Kaikki puhelimet tai äänipalvelut eivät kuitenkaan tue tätä toimintoa. Testaa laitteesi auton ollessa pysäköitynä; kun laite soi, tarkista kuuluuko ääni auton kaiuttimista. Katso, mitä tapahtuu, kun napsautat CarAudio Connect FM -painiketta. Napauta sitä kerran ja napauta sitten uudelleen. Napauta sitä hitaasti kahdesti ja sitten nopeammin. Sovelluksesi voi soittaa, keskeyttää, hypätä eteenpäin tai hypätä taaksepäin.

sovellus: yksi napautus	yksi napautus kaksi	napautusta -	hitaasti	kaksi napautusta - nopeasti
sovellus: yksi napautus	yksi napautus	(uudelleen)	kaksi napautusta - hitaasti	kaksi napautusta - nopeasti

Tuotteen sammuttaminen

Tuotetta ei tavallisesti tarvitse sammuttaa, koska auton sammuttaminen tavallisesti katkaisee virran auton pistokkeeseen (tupakansytyttymen pistokkeeseen).

Joidenkin autojen pistokkeessa on kuitenkin virta auton ollessa sammuksissa. Jos tämä koskee autoasi, irrota virtaliitin auton virtapistokkeesta (tupakansytyttimestä).

VIANETSINTÄ

OSAT

1 2 3 5Sisällysluettelo 4 6

Voit ratkaista useimmat hands-free-toiminnolla varustettuun CarAudio Connect FM -laitteeseen liittyvät ongelmat noudattamalla tässä osassa annettuja ohjeita.

Ääni ei kuulu stereokaiuttimien kautta.

Kaikki muutokset tai muunnokset, joita sääntöjen noudattamisesta vastuussa oleva osapuoli ei ole hyväksynyt, voi mitätöidä tämän laitteen käyttöoikeuden.

• Varmista, että sekä autostereoihin että CarAudio Connect FM -laitteeseen tulee virtaa.
• Varmista, että autostereo on asetettu FM-alueelle ja että taajuus vastaa CarAudio Connect FM -laitteen taajuutta.
• Varmista, että stereoiden äänenvoimakkuus on sopiva.
• Varmista, että puhelimen äänenvoimakkuus on sopiva eikä mykistetty.
• Varmista, että puhelin on kytetty CarAudio Connect FM -laitteeseen tuotteen audiokaapelilla.

Jos puhut puhelimessa etkä kuule toista osapuolta hyvin CarAudio Connect FM -laitteella, käännä puhelimen äänenvoimakkuus suuremmalle ennen autostereon äänenvoimakkuuden säätämistä.

En voi ohjata musiikin toistamista painikkeella

• Viittaa taulukkoon tämän käsikirjan luvussa nimeltä "Puhelimen ja musiikin ohjaimet".
• Kaikki puhelimet eivät valitettavast tue tätä ominaisuutta.

Tämä johtuu siitä, miten eri puhelimen valmistajat suunnittelevat audiopistokkeensa ja miten eri palveluntarjoajat toteuttavat ominaisuudet.

TURVAVAROITUKSET

OSAT

1 2 3 4Sisällysluettelo 5 6

Hands-free-toiminnolla varustettu CarAudio Connect FM vaatii keskittymistä ja molempien käsien käyttämistä. Älä yritä kytkeä CarAudio Connect FM -laitetta kesken ajoa. Irronnutta hands-free-toiminnolla varustettua CarAudio Connect FM -laitetta ei saa yrittää säätää tai hakea ajon aikana. Säädä CarAudio Connect FM -laitteen asento siten, ettei se häiritse ajoneuvon ohjaimia tai tien seuraamista.

Tätä laitetta ei saa käyttää veden lähettyvillä (esimerkiksi kylpyammeen, vesiastian, lavuaarin, pesualtaan, märän kellarin, uima-altaan tai muuten veden lähellä).

Irrota tuote savukkeensytyttimestä tai pistorasiasta ennen puhdistamista. Puhdista ainoastaan kuivalla liinalla.

Irrota laite pistorasiasta, kun se on käyttämättä pitkiä aikoja.

Käytä ainoastaan valmistajan määrittelemiä lisälaitteita/lisävarusteita.

Belkin ei ota mitään vastuuta henkilö- tai laitevaurioista, jotka ovat seurausta CarAudio Connect FM -laitteen, iPhonen, iPodin tai muun laitteen käytön aiheuttamista ajovirheistä.

FCC-lausunto

Tämä laite noudattaa FCC-sääntöjen osassa 15 asetettuja määräyksiä. Tämän laitteen käyttö on seuraavien kahden ehdon alaista:

(1) tämä laite ei saa tuottaa haitallista häiriötä ja
(2) tämän laitteen on siedettävä kaikki häiriöt, mukana lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.

Tämä laite on testattu ja todettu yhteensopivaksi luokan B digitaaliselle laitteelle asetettujen rajojen kanssa, FCC:n sääntöjen osan 15 mukaan. Nämä rajat on suunniteltu antamaan kohtuullinen suoja vaarallista häiriötä vastaan asuintiloissa. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuista energiaa ja jos sitä ei asenneta tai käytetä ohjeiden mukaisesti, seurauksena voi olla häiriöitä radioviestinnälle. Emme kuitenkaan voi antaa takuita siitä, etteikö tiettyyn asennukseen liittyisi häiriöitä. Jos tämä laite voi haitallista häiriötä radio- ja televisiovastaanottoon, mikä voidaan päätellä kääntämällä laite päälle ja pois. Käyttäjä voi yrittää itse korjata häiriöt jollakin seuraavista keinoista:

• Suuntaa tai sijoita vastaanottoantenni uudelleen.
• Siirrä laite ja vastaanotin kauemmas toisistaan.
• Kytke laite eri piirissä olevaan pistorasiaan kuin mihin vastaanotin on kytketty.
• Pyydä apua jälleenmyyjältä tai kokeneelta radio-/TV-teknikolta.

Belkin International, Inc. ei ole vastuussa tähän laitteeseen tehtyjen luvattomien muutosten aiheuttamista häiriöistä. Tällaiset muutokset voivat mitätöidä laitteen käyttöluvan.

FCC:n huomautus: Kaikki muutokset tai muunnokset, joita sääntöjen noudattamisesta vastuussa oleva osapuoli ei ole hyväksynyt, voi mitätöidä tämän laitteen käyttöoikeuden.

ICES

Tämä Luokan B digitaalinen laite täyttää kanadalaisen ICES-003 -normin asettamat vaatimukset.

IC

Tämä luokan B digitaalinen laite täyttää kanadalaisen RSS-210 -normin asettamat vaatimukset.

Eurooppa – EU:n vaatimustenmukaisuusvakuutus

Tämä laite on R&TTE-direktiivin (1999/5/EY) ja EMC-direktiivin (2004/108/EY), sekä matalajännitedirektiivin (2006/95/EY) mukainen. Kopion Euroopan unionin CE-merkinnän vaatimustenmukaisuusvakuutuksesta saa Internet-sivulta: www.belkin.com/doc

Belkin International, Inc. -yhtiön rajoitettu 3 vuoden takuu

Mitä tämä takuu kattaa?

Belkin International, Inc. ("Belkin") takaa tämän Belkinin tuotteen alkuperäiselle ostajalle, ettei tässä tuotteessa ole suunnittelu-, kokoonpano-, materiaali- eikä valmistusvirheitä.

Mikä on takuun voimassaoloaika?

Belkin antaa Belkin-tuotteille kolmen vuoden takuun.

Miten korjaamme ongelmat?

Tuotetakuu.

Belkin korjaa tai vaihtaa maksuttomasti uuteen harkintansa mukaisesti kaikki vialliset tuotteet (lukuun ottamatta tuotteen toimituskulut). Belkin pidättää oikeuden keskeyttää jonkin tuotteistaan ilman erillisilmoitusta ja kiistää kaikki rajoitetut takuut korjata tai vaihtaa kyseiset tuotannosta poistetut tuotteet. Jos Belkin ei pysty korjaamaan tai vaihtamaan tuotetta (jos se esimerkiksi on poistettu tuotannosta), Belkin joko palauttaa tuotteen ostohinnan tai antaa hyvityksen toisen tuotteen hankkimista Belkin.com-sivustolta. Hyvitys on samansuuruinen kuin tuotteen ostohinta, josta on esitettävä tositteena alkuperäinen kuitti. Ostohinnasta vähennetään käyttökulutusta vastaava summa.

Mitä takuu ei kata?

Kaikki yllä mainitut takuut ovat mitättömiä, jos Belkinin tuotetta ei toimiteta Belkinin tarkistettavaksi Belkinin pyynnöstä ostajan kustannuksella, tai jos Belkin määrittää, että Belkinin tuote on asennettu väärin, sitä on muutettu jollakin tavalla tai jos se on avattu. Belkinin tuotetakuu ei suojaa hallintamme ulkopuolella olevilta tekijöiltä, kuten tulva, salamanisku, maanjäristys, sota, vandalismi, varkaus, tavallinen kuluminen, eroosio, tyhjentyminen, väärinkäyttö, alhaisen jännitteen (lyhytaikainen alijännite tai jännitekuoppa) aiheuttamat vauriot, valtuuttamaton ohjelma tai järjestelmän laitteen muutos tai muuntaminen.

Kuinka tämä palvelu on saatavilla?

Palvelun saanti Belkinin tuotteelle vaatii seuraavat toimet:

1. Yhteydenotto: Belkin Ltd Express Business Park, Shipton Way, Rushden, NN106GL, United Kingdom, Attn: Customer Service, tai puhelimitse numerosta [phone] tai 0845 607 77 87, 15 päivän sisällä sattuneesta.. Sinun on annettava seuraavat tiedot:

a. Belkinin tuotteen osanumero.
b. Paikka, josta tuote on hankittu.
c. Tuotteen hankintapäivämäärä.
d. Kopio alkuperäisestä tositteesta.
2 Belkinin asiakaspalvelun edustaja neuvoo, miten kuitti ja Belkin-tuote lähetetään ja miten vaatimus toteutetaan.

Belkin pidättää oikeuden tarkastaa vaurioituneen Belkinin tuotteen. Kaikki Belkinin tuotteen Belkinille tarkastettavaksi toimittamisesta aiheutuneet kustannukset ovat ostajan vastuulla. Jos Belkin määrittää harkintansa mukaisesti, että vaurioituneen laitteen toimittaminen Belkinille on epäkäytännöllistä, Belkin voi määrätä harkintansa mukaisesti laitteen korjaajan tarkistamaan ja arvioimaan laitteen korjauksesta aiheutuvat kulut. Ostaja on yksin vastuussa laitteen korjaamoon toimittamisesta ja kustannusarvion tekemisestä mahdollisesti aiheutuvista kustannuksista. Vaurioitunut laite on jätettävä tarkastettavaksi, kunnes korvauspyyntö on käsitelty loppuun. Kun korvauspyyntö on käsitelty loppuun, Belkin pidättää oikeuden vaatia korvauksia ostajan vakuutusyhtiöltä.

Takuuta ohjaava osavaltion laki.

TÄMÄ TAKUU ON AINOA BELKININ ANTAMA TAKUU. OLEMASSA EI OLE MUITA ILMAISTUJA TAI KONKLUDENTTISIA TAKUITA, LUKUUN OTTAMATTA LAIN MÄÄRÄÄMIÄ, MUKAAN LUKIEN LAATUA KOSKEVA ILMAISTU TAKUU, KAUPATTAVUUS- JA TIETTYYN KÄYTTÖTARKOITUKSEEN SOPIVUUSTAKUU. JOS TÄLLAISIA KONKLUDENTTISIA TAKUITA ON, NE RAJOITTUVAT TÄMÄN TAKUUN VOIMASSAOLOAIKAAN.

Joissakin Yhdysvaltojen osavaltioissa ei sallita konkludenttisten takuiden voimassaoloajan rajoittamista. Tämän vuoksi yllä mainitut vastuurajoitukset eivät ehkä koske sinua.

BELKIN EI OLE MISSÄÄN TAPAUKSESSA VASTUUSSA MISTÄÄN ERIKOISESTA, SATUNNAISESTA, JOHDANNAISESTA TAI USEISTA VAHINGOISTA, KUTEN LIIKETAPPIOT TAI -TUOTTO, NIIHIN RAJOITTUMATTA, JOTKA AIHEUTUVAT MINKÄÄN BELKININ TUOTTEEN MYYNNIN TAI KÄYTÖN TAKIA, VAIKKA BELKINILLE ILMOITETTAISIINKIN KYSEISTEN VAHINKOJEN MAHDOLLISUUDESTA.

Tämän takuun suomien laillisten oikeuksien lisäksi tuotteita saattavat koskea myös eri valtioiden asettamat säädökset. Joissakin Yhdysvaltojen osavaltioissa ei sallita saturnnaisten, johdannaisten ja muiden vikojen rajoittamista takuun ulkopuolelle. Tämän vuoksi yllä mainitut vastuurajoitukset eivät ehkä koske sinua.

OSAT 1354Sisällysluettelo 62
Maksuton tekninen tuki* *Maakohtainen puhelutaksa voidaan periä. www.belkin.com Lisätietoja teknisestä tuesta löydät sivun www.belkin.com teknisen tuen osiosta. Voit myös ottaa yhteyttä tekniseen tukeen puhelimitse soittamalla luettelossa olevaan numeroon*.	Maa Puhelin Internet-osoite
	ITÄVALTA 0820 200766 www.belkin.com/de/
	BELGIA 07 07 00 073
	TSEKIN TASAVALTA 239 000 406 www.belkin.com/uk/
	TANSKA 701 22 403 www.belkin.com/uk/
	SUOMI	0972519123
	RANSKA	08 - 25 54 00 26
	SAKSA	0180 - 500 57 09
	KREIKKA	00800 - 44 14 23 90
	UNKARI	06 - 17 77 49 06
	ISLANTI	800 8534
	IRLANTI	0818 55 50 06
	ITALIA	02 - 69 43 02 51
	LUXEMBURG	34 20 80 85 60
	ALANKOMAAT	0900 - 040 07 90 0.10 € minuutissa
	NORJA	81 50 0287
	PUOLA	00800 - 441 17 37
	PORTUGALI	707 200 676
	VENÄJÄ 495 580 9541	www.belkin.com/
	ETELÄ-AFRIKKA	0800 - 99 15 21
	ESPANJA	902 - 02 43 66
	RUOTSI	07 - 71 40 04 53
	SVEITSI	08 - 48 00 02 19
	ISO-BRITANNIA	0845 - 607 77 87
	MUUT MAAT	+44 - 1933 35 20 00

belkin.com

Belkin Ltd.

Belkin Italia ja Kreikka

Via Nino Bonnet, 4/6

20154 Milan

Italia

Belkin B.V.

Boeing Avenue 333

© 2011 Belkin International, Inc. Kaikki oikeudet pidätetään. Kaikki tuotenimet ovat niitä vastaavien valmistajiensa rekisteröityjä tuotemerkkejä. iPod, iPhone ja iTunes ovat Apple Inc:n USA:ssa ja muissa maissa rekisteröimiä tavaramerkkejä.
