РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TSXW80 YAMAHA

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

CAUTION: READ THIS BEFORE OPERATING YOUR UNIT.

ПРЕДУПРЕЖДЕНИЕ: ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТО ПЕРЕД ИСПОЛЬЗОВАНИЕМ АППАРАТА.

1 Для обеспечения наилучшего результата, пожалуйста, внимательно прочитайте данную инструкцию. Храните ее в безопасном месте для будущих справок.
2 Данный аппарат следует устанавливать в хорошо проветриваемом, прохладном, сухом месте, вдали от прямого воздействия солнечных лучей, источников тепла, вибрации, пыли, влаги и холода. Для надлежащей вентиляции необходимо обеспечить следующие минимальные просветы. Сверху: 15 см Сзади: 10 см По сторонам: 10 см
3 Во избежание шумов и помех, данный аппарат следует размещать на некотором расстоянии от других электрических приборов, двигателей или трансформаторов.
4 Во избежание накопления влаги внутри данного аппарата, что может вызвать электрошок, пожар, привести к поломке данного аппарата, и/или представлять телесное повреждение, не следует размещать данный аппарат в среде, подверженной резким изменениям температуры с холодной на жаркую, или в среде с повышенной влажностью (например, в комнате с увлажнителем воздуха).
5 Не устанавливайте данный аппарат в местах, где есть риск падения других посторонних объектов на данный аппарат и/или где данный аппарат может подвергнуться попаданию капель брызг жидкостей. На крышке данного аппарата, не следует располагать:
– Другие компоненты, так как это может привести к поломке и/или обеспеччиванию поверхности данного аппарата.
– Горящие объекты (например, свечи), так как это может привести к пожару, поломке данного аппарата и/или представлять телесное повреждение.
– Емкости с жидкостями, так как при их падении жидкости могут вызвать поражение пользователя электрическим током и/или привести к поломке данного аппарата.
6 Во избежание прерывания охлаждения данного аппарата, не следует покрывать данный аппарат газетой, скатертью, занавеской и т.д. Повышение температуры внутри данного аппарата может привести к пожару, поломке данного аппарата и/или представлять телесное повреждение.
7 Пока все соединения не завершены, не следует подключать данный аппарат к розетке.
8 Не используйте данный аппарат, установив его верхней стороной вниз. Это может привести к перегреву и возможной поломке.
9 Не применяйте силу по отношению к переключателям, ручкам и/или проводам.
10 При отсоединении силового кабеля питания от розетки, вытягивайте его, удерживая за вилку; ни в коем случае не тяните кабель.

11 Не применяйте различные химические составы для очистки данного аппарата; это может привести к разрушению покрывающего слоя. Используйте чистую сухую ткань.
12 Используйте данный аппарат с соблюдением напряжения, указанном на данном аппарате. Использование данного аппарата при более высоком напряжении, превышающем указанное, является опасным, и может стать причиной пожара, поломки данного аппарата, и/или представлять телесное повреждение. Yamaha не несет ответственности за любую поломку или ущерб вследствие использования данного аппарата при напряжении, не соответствующем указанному напряжению.
13 Во избежание поломки от молнии, отключите силовой кабель питания от розетки во время электрической бури.
14 Не пробуйте модифицировать или починить данный аппарат. При необходимости свяжитесь с квалифицированным сервисный центром Yamaha. Корпус аппарата не должен открываться ни в коем случае.
15 Если вы не собираетесь использовать данный аппарат в течение продолжительного промсжутка времени (например, во время отпуска), отключите силовой кабель переменного тока от розетки.
16 Перед тем как прийти к заключению о поломке данного аппарата, обязательно изучите раздел "УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ", описывающий часто встречающиеся ошибки во время использования.
17 Перед перемещением аппарата нажмите кнопку ⏻, чтобы выключить систему, и силовой кабель переменного тока от розетки.
18 При внезапном изменении окружающей температуры образовывается конденсация. Отсоедините силовой кабель питания от сети и не пользуйтесь аппаратом.
19 Аппарат может нагреваться при его продолжительном использовании. Отключите систему, затем дайте аппарату остыть.
20 Данный аппарат следует устанавливать возле розетки переменного тока, куда можно свободно протянуть силовой кабель.
21 Батарейки не должны подвергаться нагреву от солнечных лучей, огня или похожих источников. Батарейки следует утилизировать в соответствии с местными нормами.
22 Используйте адаптер переменного тока, поставляемый с данным аппаратом. Использование другого адаптера переменного тока взамен поставляемого может привести к пожару или поломке данного аппарата.

СОДЕРЖАНИЕ

НАЗВАНИЯ ЧАСТЕЙ И ИХ ФУНКЦИИ ..... 2 ОСНОВНЫЕ ФУНКЦИИ ..... 4 ПРОСЛУШИВАНИЕ iPod™ И ВНЕШНИХ ИСТОЧНИКОВ..... 6

ПРОСЛУШИВАНИЕ РАДИОСТАНЦИЙ .....8 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ .....9 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.....12

■Особенности

– Высококачественный iPod/iPhone, способный к воспроизведению радио и внешних устройств.
– Устойчивый низкочастотный звук и великолепное стереозвучание из 2.1 канальной силовой колонки (высокочастотный динамик × 2, низкочастотный динамик × 1), SR-Bass™ (Технология Yamaha Swing Radiator Bass) и DSP в компактном блоке.
– Легко интуитивно-понятный для пользователя интерфейс при помощи кнопок с СИД указателем и кнопочным диском набора.

■Yamaha AirWired

Передача несжатой музыки без ухудшения звука в реальном времени осуществляется путем использования AirWired, оригинальной цифровой беспроводной технологии передачи компании Yamaha. При помощи AirWired, используя iPod, вы также можете контролировать систему вкл/выкл и уровень громкости.

[Non-Text]

Сабвуфер можно использовать в беспроводном режиме с помощью комплекта беспроводного сабвуфера (SWK-W10 и т.д., приобретается дополнительно). Для получения дополнительной информации см. инструкцию по эксплуатации SWK-W10.

■Об этом руководстве

• Данный аппарат совместим с iPod и iPhone. Описание “iPod” в этом руководстве может также относиться и к “iPhone”.
• Данное руководство описывает, как работает это устройство с помощью кнопок на аппарате. Некоторые из этих операций также доступны при использовании пульт ДУ.

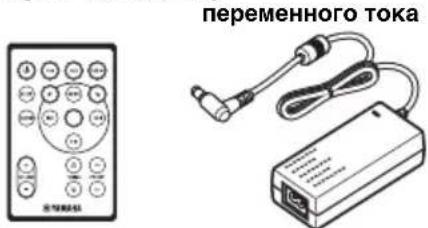

■Прилагаемые аксессуары

Пульт ДУ Адаптер

переменного тока

(Постоянный ток 15 В, 2,66 А,
номер модели: NU40-2150266-I3)

Кабель питания Передатчик Комнатная

YIT-W11TX

FM-антенна

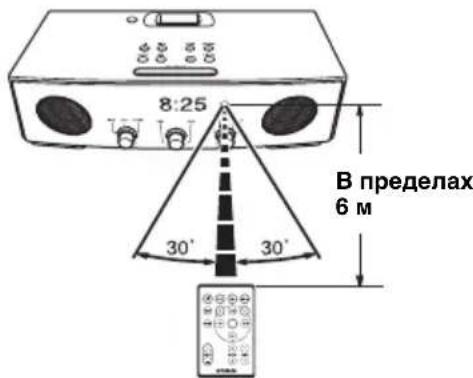

■ Использование пульта ДУ

8:25 30° 30° В пределах 6 м

■ Замена батарей в пульте ДУ

НАЗВАНИЯ ЧАСТЕЙ И ИХ ФУНКЦИИ

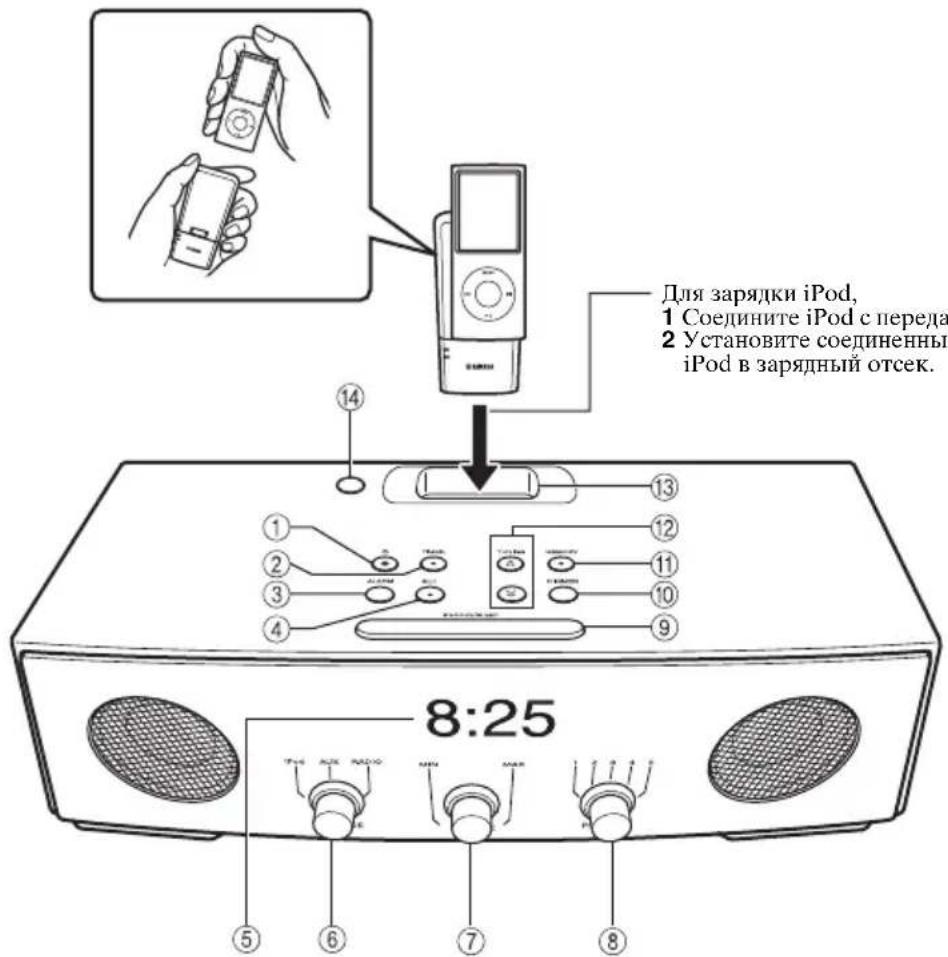

■Передняя и верхняя панели

Для зарядки iPod, 1 Соедините iPod с переда 2 Установите соединенных iPod в зарядный отсек. 8:25

①: Нажмите кнопку вкл/выкл, чтобы включить систему.

Время отображается даже если система выключена.

- Для перевода системы в режим ожидания нажмите и удерживайте кнопку ⚙ верхней части устройства не менее 3 секунд. В режиме ожидания на дисплее передней панели отображается не вся информация. Таким образом можно сократить потребляемую мощность. Чтобы выйти из режима ожидания, нажмите кнопку ⚙

- Даже если система выключена/находится в режиме ожидания, функция сигналов остается доступной.

② TIMER: Настройка таймера (стр. 5)
③ ALARM: Включение/выключение функции сигнала (стр. 4)
④ SET: Настройка сигнала (стр. 4)
⑤Дисплей передней панели

⑥SOURCE: iPod, AUX, RADIO
⑦VOLUME: Регулировка громкости
⑧PRESET: Хранение ваших 5 любимых радиостанций (стр. 8)
⑨ SNOOZE/SLEEP (стр. 5)
⑩DIMMER: Изменение яркости дисплея передней панели

A (авто) 3 (самый яркий) 2 1 (самый темный)

→ назад к А

При установке (авто) значения А яркость подсветки передней панели регулируется автоматически в зависимости от яркости освещения в комнате.

⑪ MEMORY (стр. 7, стр. 8)
⑫ TUNING (стр. 8)
⑬Зарядный отсек: Для зарядки iPod
⑭Датчик освещенности: Измерение освещенности окружения. Не закрывайте этот датчик.

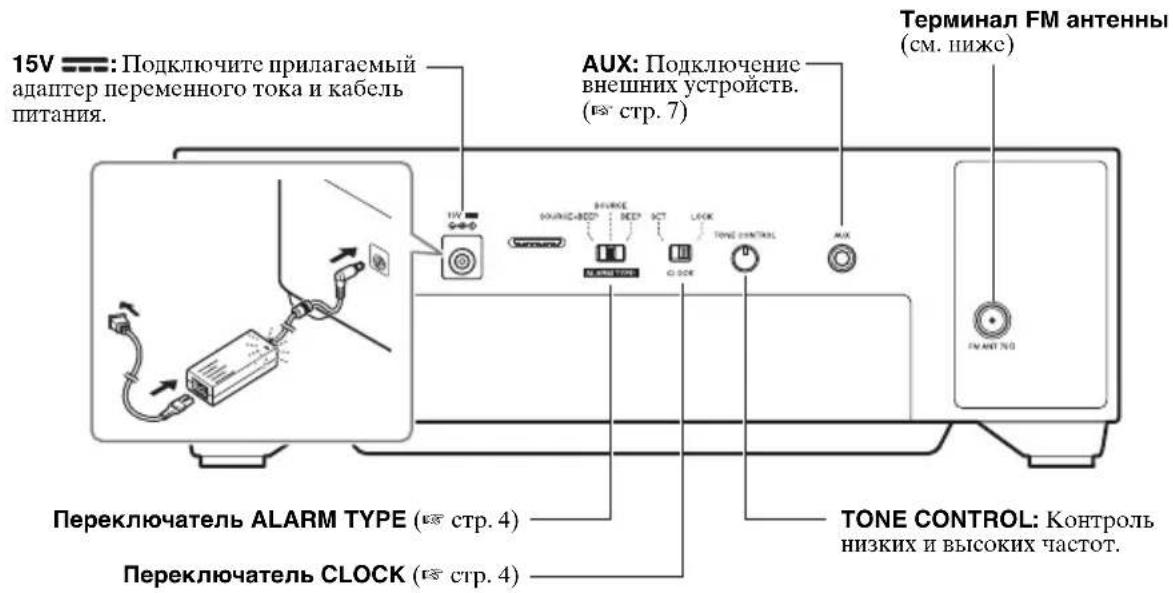

■Задняя панель

15V: Подключите прилагаемый адаптер переменного тока и кабель питания. AUX: Подключение внешних устройств. (вт стр. 7) Терминал FM антенны (см. ниже) Переключатель ALARM TYPE (вт стр. 4) Переключатель CLOCK (вт стр. 4) TONE CONTROL: Контроль низких и высоких частот.

■Подключение антенны

Комнатная FM-антенна (прилагается)

Примечания

• Антенна должна быть вытянута.
• При плохом приеме радио измените высоту, направление или размещение антенны.
• Если вы используете наружную антенну вместо поставляемой FM антенны, присм будет лучше.

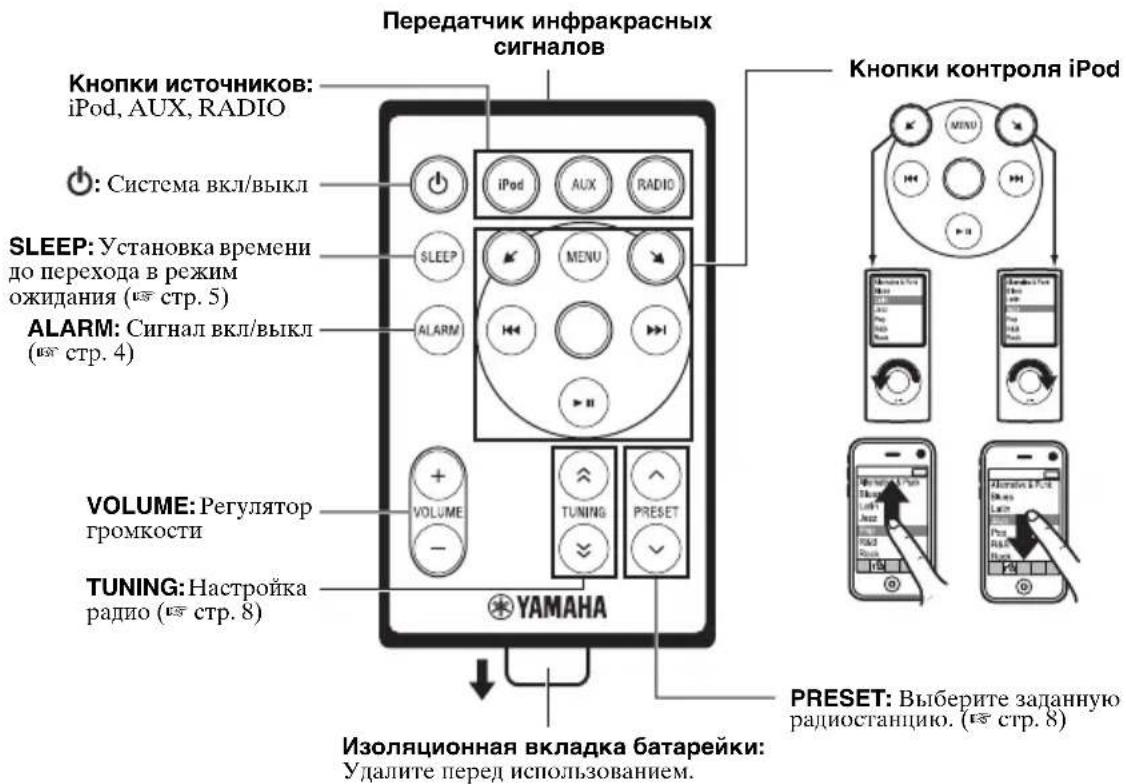

■Пульт ДУ

Передатчик инфракрасных signalов Кнопки источников: iPod, AUX, RADIO : Система вкл/выкл SLEEP: Установка времени до перехода в режим ожидания (← стр. 5) ALARM: Сигнал вкл/выкл (← стр. 4) VOLUME: Регулятор громкости TUNING: Настройка радио (← стр. 8) YAMAHA ПРЕЗЕТ: Выберите заданную радиостанцию. (← стр. 8) Изоляционная вкладка батарейки: Удалите перед использованием. Кнопки контроля iPod

ОСНОВНЫЕ ФУНКЦИИ

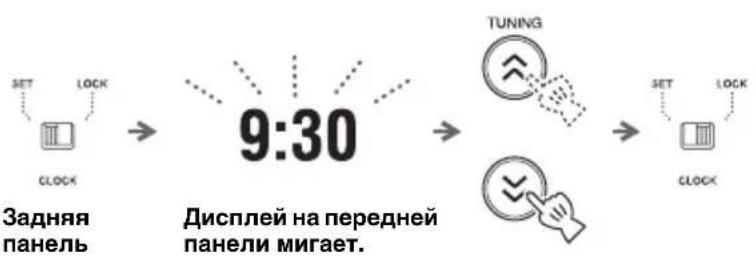

Настройка часов

1 Установите CLOCK на SET.
2 Установите время с TUNING.
3 Установите CLOCK на LOCK.

Примечание

Параметры времени будут утеряны примерно через неделю после отключения кабеля питания от розетки.

Настройка сигнала

Это устройство может воспроизводить iPod/радио и/или звуковой сигнал в установленное время.

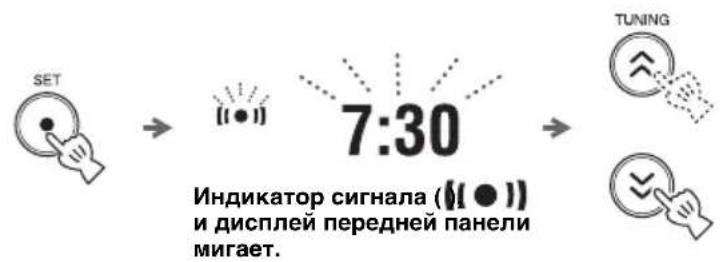

■ Настройка сигнализации и звука


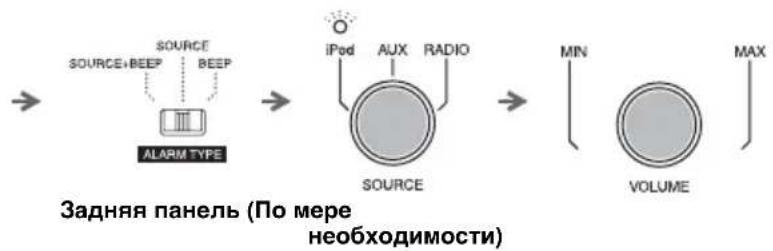

1 Нажмите кнопку SET.
2 Установите время сигнала с TUNING.

3 Установите ALARM TYPE.

- SOURCE+BEEP: выбранный источник (воспроизведение начинается за 3 минуты до времени подачи сигнала) и звуковой сигнал (воспроизводится во время подачи сигнала)

- SOURCE: выбранный источник

• ВЕЕР: только звуковой сигнал

При установке SOURCE+BEEP или SOURCE выберите:

- iPod: это устройство возобновляет музыку, которую вы прослушивали в последний раз.

- RADIO: это устройство воспроизводит радиостанцию, которую вы прослушивали в последний раз.

4 Настройка громкости звукового сигнала.

5 Нажмите SET.

При установке функции сигнала загорится индикатор сигнала (●)

Примечание

При выборе iPod в качестве источника, установите iPod в зарядный отсек (стр. 2). Если iPod не настроен на время сигнала, воспроизводится звуковой сигнал.

■ Переключение сигнала вкл/выкл

Включить / выключить функцию сигнала.

Если функция сигнала включена,
временно отображается индикатор
сигнала (1) свечивается
время сигнала.

Операции во время воспроизведения звукового сигнала

Во время настройки воспроизводится звуковой сигнал. Во время воспроизведения доступны действия, перечисленные ниже.

■ Использование функции повторения сигнала

Нажмите SNOOZE/SLEEP.

Звук сигнала прекращается и возобновляется через 5 минут.

■Прекращение звучания сигнала

ALARM /

Нажмите кнопку ALARM или ⏻

• Если вы не выключите сигнал, он отключится автоматически через 60 мин.
• Если вы сами выключите сигнал, настройка времени и другие настройки сохранятся, - для удобства применения в следующий раз.

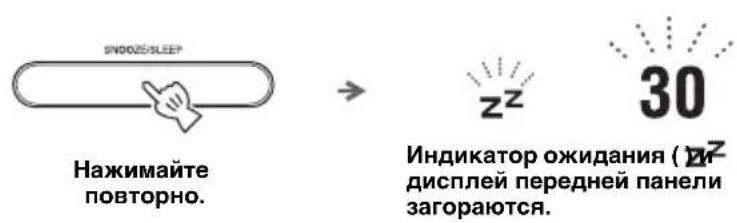

Настройка режима ожидания

Можно задать автоматическое отключение системы в назначенное время.

SPOOD/SLEEP Нажимайте повторно. → 30 Индикатор ожидания ( 27 дисплей передней панели загораются.

Выберите время ожидания. Вы можете установить 30, 60, 90 или 120 минут. Если включена функция перехода системы в режим ожидания, загорается индикатор ожидания ( )

Для отмены режима ожидания, нажмите SNOOZE/SLEEP.

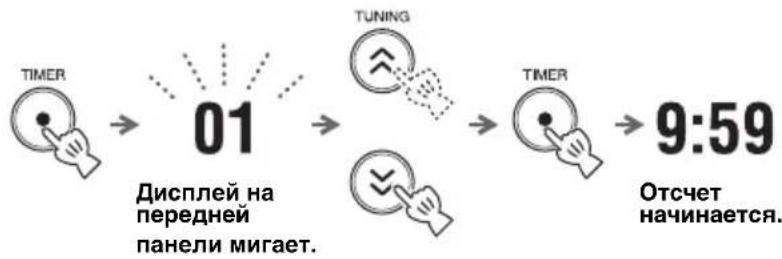

Настройка таймера

Вы можете установить таймер обратного отсчета.

1 Нажмите TIMER.
2 Установите отсчет времени с TUNING.

Вы можете установить время,

• от 1 до 15 минут: с минутным шагом.
- от 20 до 120 минут: с 10-минутным шагом.

З Нажмите TIMER.

Отсчет начинается. Когда таймер достигает 0, таймер воспроизводит звук.

• Чтобы остановить звук таймера, нажмите TIMER.
• Для отмены таймера, нажмите TIMER во время обратного отсчета.

Примечание

Режим ожидания и таймер не могут использоваться вместе.

• Режим ожидания не может быть установлен во время обратного отсчета.
• Если во время режима ожидания производится установка таймера, режим ожидания отключается.

ПРОСЛУШИВАНИЕ iPod™ И ВНЕШНИХ ИСТОЧНИКОВ

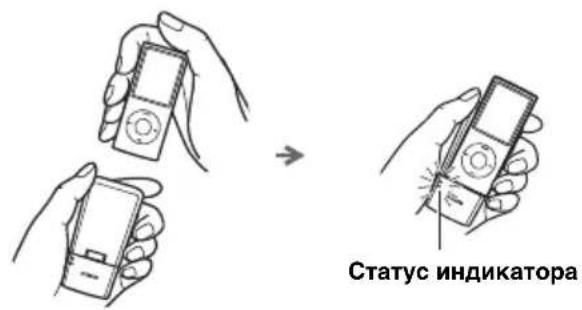

Прослушивание вашего iPod™

Для получения подробной информации о совместимости iPod моделей, см. "ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ" (стр. 12).

■Воспроизведение

Статус индикатора

iPod индикатор

iPod AUX RADIO SOURCE

1 Подключите ваш iPod к передатчику.

2 Индикатор состояния мигает и начинается сеанс беспроводной связи.

4 Воспроизведение iPod.

• Вы можете удалить iPod в любое время.
• Когда музыка и видео воспроизводится в iPod, этот модуль включает систему и автоматически воспроизводит iPod даже в том случае, если он отключен от системы.
• Для зарядки iPod установите iPod в зарядный отсек аппарата (стр. 2).
• Вы можете регулировать громкость с помощью iPod.
• Это устройство выключает систему автоматически через некоторое время, если iPod отключен или удален из передатчика, когда SOURCE установлен на iPod.

Примечания

• Если iPod подключен к воспроизводимому передатчику, отключите воспроизведение и iPod остановится.
• При использовании микроволновой печи, беспроводной локальной сети или радиотелефона и т.д., звук может быть снижен. Поместите аппарат вдалеке от этих устройств.

■Статус индикатора передатчика

Состояние светодиода Текущий		статус устройства
Горит зеленым Установлена беспроводная связь между аппаратом и передатчиком.
Мигаст зеленым однократно		Регулировка уровня громкости.
		непрерывноВыполняется подключение, подождите.
Мигает красным однократно Уровень громкости аппарата находится в максимальном или минимальном положении.
			2 секунды Подключен неподдерживаемый iPod.
			нспрсрывно Произошла ошибка. Извлеките iPod из перседатчика и снова выполните подключение.
Мигаст красным 2 раза нспрсрывно Низкий заряд батарси iPod.
Выкл. iPod не подключен или не установлена беспроводная связь.

iPod индикатор SOURCE на устройстве:

• загорается при установлении сеанса беспроводной связи.
• мигает, если статус отличный от вышеупомянутого.

Примечание

Если звук уменьшастся или исчезаст, обратитесь к разделу "УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ" (стр. 10).

Настройка группы

Связь между передатчиком и аппаратом производится путем установления аналогичных настроек групп.

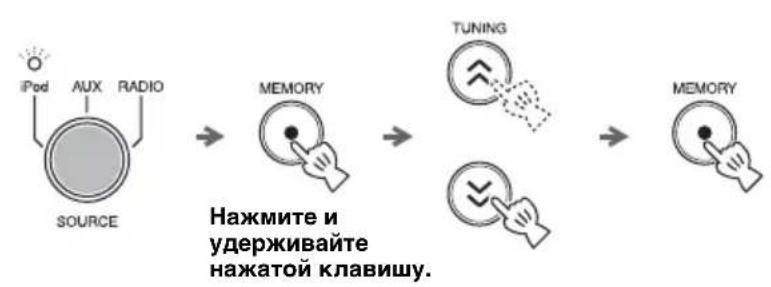

■Настройка группы для аппарата

1 Установите SOURCE на iPod.
2 Нажмите и удерживайте нажатой кнопку MEMORY.
3 Установите группу с TUNING. Выберите A1, A2, A3, B1, B2 или B3.

B1/B2/B3 отображаются как b1/b2/b3 на дисплее передней панели.

4 Нажмите MEMORY.

■Настройка группы для передатчика

A B 1 2 3

Установите переключатель выбора группы.

Воспроизведение внешних источников

■Воспроизведение

Задняя панель AUX iPod AUX RADIO SOURCE

1 Подключите портативное аудиоустройство к терминалу AUX с помощью доступного в продаже кабеля с мини-разъемом 3,5 мм.

Примечание

Перед подключением выключите звук данного устройства и портативного аудиоустройства.

2 Установите SOURCE на AUX.
3 Начните воспроизведение на подключенном портативном аудиоустройстве.

ПРОСЛУШИВАНИЕ РАДИОСТАНЦИЙ

Настройка радиостанций

2 Для автоматической настройки, нажмите и удерживайте TUNING. Для ручной настройки, нажмите несколько раз TUNING.

Примечание

Если настройку радиостанции выполнить вручную, то будет воспроизводиться монофонический звук.

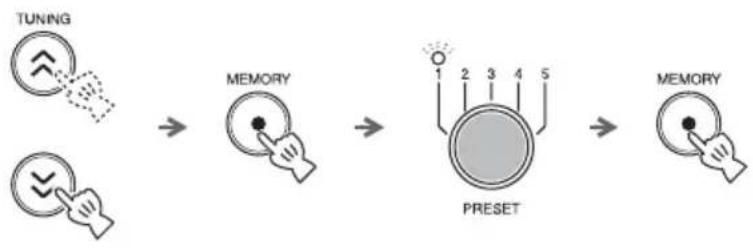

Предварительная настройка радиостанций

Избранные радиостанции можно сохранить с помощью функции предварительной настройки.

1 Выполните настройку на нужную радиостанцию.

2 Нажмите кнопку MEMORY.

3 Выберите номер PRESET, на который требуется выполнить сохранение.

Чтобы отменить предварительную настройку повторно нажмите кнопку TUNING.

4 Для завершения нажмите кнопку MEMORY.

Выбор предварительно настроенных радиостанций

iPod AUX RADIO SOURCE PRESET

2 Выберите предварительно настроенную радиостанцию с PRESET.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

В случае возникновения проблем при использовании аппарата, сначала обратитесь к следующему списку. Если устранить проблему с помощью предложенных способов не удается, или если проблема не указана в списке, выключите аппарат и отсоедините от сети электропитания, затем обратитесь к ближайшему авторизованному дилеру Yamaha или сервисный центр.

Общие

Проблема Причина	Решение
Система, после включения, сразу же отключается.	Ненадежно подключен кабель питания.	Плотно подключите кабель питания к розетке.
	Произошел сильный скачок напряжения, например из-за вспышки молнии или избыточного статического электричества.	Выключите систему и отсоедините кабель питания. Подождите около 30 секунд, затем подключите кабель питания и включите систему.
Из колонок не слышен звук.	Установлен минимальный уровень громкости.	Отрегулируйте уровень громкости.
	Неправильно выбран источник. Выб	ерите соответствующий источник.
Внезапное отключение звука.	Возможно, установлен режим ожидания (стр. 5).	Включите систему и снова воспроизведите источник.
Система работает ненадлежащим образом.	Произошел сильный скачок напряжения, например из-за вспышки молнии или избыточного статического электричества, или падение напряжения.	Выключите систему и отсоедините кабель питания. Подождите около 30 секунд, затем подключите кабель питания и включите систему.
Цифровое или высокочастотное оборудование создает помехи.	Аппарат расположен слишком близко к цифровому или высокочастотному оборудованию.	Установите аппарат дальше от такого оборудования.
Сброшены настройки часов.	Аппарат оставался отключенным от розетки более недели.	Плотно подсоедините кабель питания к сетевой розетке, а затем заново настройте часы (стр. 4).
iPod не воспроизводит во время сигнала, даже если SOURCE установлен на iPod.	iPod не установлен в зарядный отсек.	Установите iPod в зарядный отсек (стр. 2).
	ALARM TYPE установлен на ВEEP.	Установите ALARM TYPE на SOURCE+BEEP или SOURCE (стр. 4).
Мигают часы и аппарат невозможно использовать.	CLOCK на задней панели установлен на SET, и это устройство находится в режиме настройки часов.	Установите CLOCK на LOCK.
Звук надломлен/искажен, или присутствует аномальный шум.	Громкость входящего источника чрезмерна, или громкость этого устройства чрезмерна (особенно Басовые тона).	Отрегулируйте громкость с VOLUME, или скорректируйте Бас с TONE CONTROL.

iPod™

Проблема Причина	Решение
iPod не заряжается.	Подсосдиненный к перседатчику iPod установлен в зарядном отсекс неправильно.	Удалите с устройства подсосдиненный к перседатчику iPod, затем повторно установите его в зарядный отсек (стр. 2).
Нет звука.	iPod подсосдинен к перседатчику ненадежно.	Подключите iPod до конца.
	Подсоединены наушники. Извлеките	наушники.
	Расстояние между передатчиком и аппаратом большое.	Переместите передатчик ближе к аппарату.
	Низкий заряд батареи iPod. Зарядите	батарею iPod.
	Версия программного обеспечения устройства iPod не была обновлена.	Загрузите последнюю версию программного обеспечения iTunes, чтобы обновить версию микропрограммы iPod.
	Выполняется подключение устройства iPod к аппарату.	Подождите немного.
	Аппарат и передатчик не подключены, так как они установлены для разных групп.	Установите аппарат и передатчик для одной группы (стр. 7).
	Аппарат подключен к другому устройству.	Выберите другую группу с помощью переключателя выбора группы на аппарате и передатчик (стр. 7).
Не удается изменить уровень громкости с помощью регулятора громкости на iPod.	– Используемый iPod не поддерживается данным аппаратом.– iPod подключен ненадлежащим образом.– Версия программного обеспечения iPod не была обновлена.– Передатчик подключен к нескольким аппаратам.	– Используйте поддерживаемый iPod.– Подключите iPod до конца.– Обновите версию программного обеспечения iPod до последней. Если проблему не удается решить даже при обновлении программного обеспечения до последней версии, выполните сброс iPod.– Измените настройку группы (стр. 7).
Не удается изменить уровень громкости iPod с помощью кнопок на пульте ду.
Из динамика неожиданно выводится звук, даже когда iPod отсоединен.	Аппарат подключен к другому передатчику.	Измените настройку группы (стр. 7).
Звук передатчика обрывается.(Индикатор состояния передатчика мигает зеленым, а также на аппарате мигает iPod индикатор SOURCE.)	Сигнал от передатчика перекрывается вашим телом или металлическим предметом и т.д.	Во избежание перекрытия сигнала телом или металлическим предметом возьмите устройство по-другому, измените ориентацию или положение передатчика.
	Рядом находится устройство (микроволновая печь, беспроводная ЛВС и т.д.), передающее сигналы с частотой 2,4 ГГц.	Переместите данный аппарат подальше от этих устройств или выключите их. Если устройство находится под IEEE802.11n, измените канал установки устройства, - таким образом не будет воздействия на аппарат.
	Если на используемой передатчиком частоте возникают помехи, аппарат выполняет поиск и переходит на другую (свободную) частоту, что может привести к пропаданию звука.	Это не является неисправностью. При частом пропадании звука измените положение аппарата.

Радиоприем

Проблема Причина	Решение
Большое количество шума во время стереофонического вещания.	Неправильно подключена FM-антенна.	Убедитесь, что FM-антенна подключена правильно (стр. 3).
	Выбранная радиостанция находится далеко от места приема или в регионе слабый радиосигнал.	Попробуйте выполнить ручную настройку, чтобы улучшить качество сигнала (стр. 8) используйте многоканальную наружную антенну.
Слабый радиосигнал даже при использовании наружной антенны. (Звук искажен.)	Имеют место многолучевое отражение или другие радиопомехи.	Измените высоту, направление или расположение антенны.

Пульт ДУ

Проблема Причина	Решение
Пульт ДУ работает ненадлежащим образом.	Пульт ДУ находится за пределами рабочего диапазона.	Для получения информации о пределах рабочего диапазона пульта ДУ см. “Использование пульта ДУ” (стр. 1).
	На датчик пульта ДУ аппарата попадают прямые солнечные лучи или свет (от флуоресцентной лампы инверторного типа).	Измените освещение или положение аппарата.
	Истск срок годности батарейки. Замените батарейку на новую (стр. 1).
	Между датчиком аппарата и пультом ДУ находится препятствие.	Устраните препятствие.
	Сеанс беспроводной связи не устанавливается, когда SOURCE настроен на iPod.	Для установления сеанса беспроводной связи воспроизведите iPod (стр. 6).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

- Поддерживаются iPod .... iPod (5го поколения), iPod classic, iPod nano, iPod touch, iPhone, iPhone 3G, iPhone 3GS

AUX IN

- Входной разъем .....СТЕРЕО Л/П: 3,5 мм СТЕРЕО мини-джск

■РАЗДЕЛ УСИЛИТЕЛЯ

• Максимальная выходная мощность ...... 4 Вт + 4 Вт + 8 Вт (6 Ω 1 кГц, 10% КИС)
• Динамик......4 см широкополосной динамик × 2 5,5 см вуфер + SR-BASS × 1

■РАЗДЕЛ ТЮНЕРА

• Диапазон настройки FM......87,50 до 108,00 МГц

■РАЗДЕЛ ПЕРЕДАТЧИКА

• Частота....2,4 ГГц
• Диапазон передачи.....Прибл. 20 м (без помех)
- Количество динамиков, на которые можно одновременно передавать сигналы ....До 7 динамиков (в зависимости от обстоятельств)

ОБЩИЙ РАЗДЕЛ

• Источник питания ....100 до 240 В, 50/60 Гц
• Энергопотребление....10 Вт
• Энергопотребление при выкл. системе......3,5 Вт
• Энергопотребление в режиме ожидания .....1,0 Вт или менее
  • Габариты (Ш × В × Г)...... 260 × 90,3 × 141 мм
  • Bec.... 1,2 кг

Технические характеристики могут быть изменены без предварительного уведомления.

iPod™, iPhone™

iPod является товарным знаком корпорации Apple Inc., зарегистрированным в США и других странах. iPhone является товарным знаком корпорации Apple Inc.

Знак “Made for iPod” указывает, что электронные принадлежности, на которых имеется этот знак, предназначены для подсоединения к устройству iPod, а также что они сертифицированы разработчиком в соответствии с эксплуатационными стандартами Apple.

Знак "Works with iPhone" указывает, что электронные принадлежности, на которых имеется этот знак, предназначены для подсоединения к устройству iPhone, а также что они сертифицированы разработчиком в соответствии с эксплуатационными стандартами Apple.

Корпорация Apple не песет ответственности за работу данного устройства или его соответствие стандартам безопасности и регулятивным нормам.

Информация для пользователей по сбору и утилизации старой аппаратуры и использованных батареек

Эти знаки на аппаратуре, упаковках и в сопроводительных документах указывают на то, что поддержанные электрические и электронные приборы и батарейки не должны выбрасываться вместе с обычным домашним мусором. Для правильной обработки, хрансния и утилизации старой аппаратуры и использованных батареек, пожалуйста сдавайте их в соответствующие сборные пункты, согласно вашему национальному законодательству и директив 2002/96/EC и 2006/66/EC.

При надлежащей утилизации этих товаров и батареек, вы помогаете сохранять ценные ресурсы и предотвращать вреднос влияние на здоровье людей и окружающую среду, которое может возникнуть из-за несоответствующего обращения с отходами.

За более подробной информацией о сборе и утилизации старых товаров и батареек, пожалуйста обращайтесь в вашу локальную администрацию, в ваш приёмный пункт или в магазин где вы приобрели эти товары.

[Информация по утилизации в других странах за пределами Европейского Союза]

Эти знаки действительны только на территории Европейского Союза. Если вы хотите избавиться от этих предметов, пожалуйста обратитесь в вашу локальную администрацию или продавцу и спросите о правильном способе утилизации.

Обратите внимание на знак для батареек (два знака на задней стороне):

Этот знак может использоваться в комбинации со знаком указывающим о содержании химикалий. В этом случае это удовлетворяет требованиям установленными Директивой по использованию химикалий.

Данный аппарат считается не отключенным от источника переменного тока все то время, пока он подключен к розетке, даже если данный аппарат находится в выключенном положении через ⚫В этом режиме электропотребление данного аппарата снижается до минимума.

ПРЕДУПРЕЖДЕНИЕ

ВО ИЗБЕЖАНИЕ ПОЖАРА ИЛИ УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ ДАННЫЙ АППАРАТ ВОЗДЕЙСТВИЯМ ДОЖДЯ ИЛИ ВЛАГИ.

ПРЕДУПРЕЖДЕНИЕ

Опасность разрыва при неправильной замене батарейки. Заменяйте только на батарейки одинакового или аналогичного типа.

Избегайте использования данного аппарата в пределах 22 см от лиц с имплантированным кардиостимулятором или имплантированным дефибриллятором.

Мы, производитель Yamaha, настоящим заявляем, что TSX-W80 соответствует обязательным требованиям и другим соответствующим положениям Директивы 1999/5/EC.

Слишком близкое расположение данного аппарата к телевизору с электронно- лучевой трубкой может привести к ухудшению цвета изображения. В таком случае, отодвиньте данный аппарат от телевизора.
