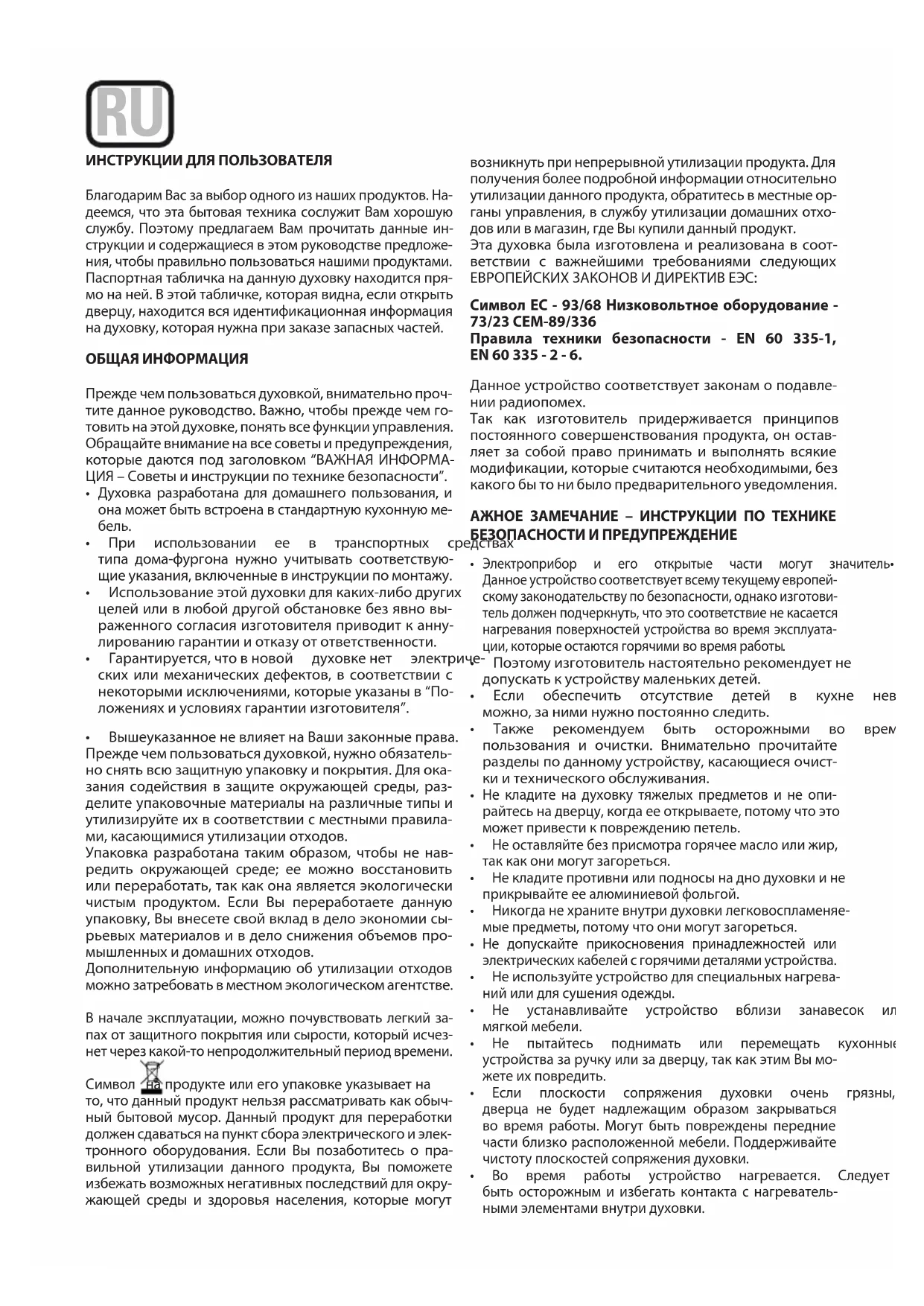

Благодарим Вас за выбор одного из наших продуктов. На-

деемся, что эта бытовая техника сослужит Вам хорошую

службу. Поэтому предлагаем Вам прочитать данные ин-

струкции и содержащиеся в этом руководстве предложе-

ния, чтобы правильно пользоваться нашими продуктами.

Паспортная табличка на данную духовку находится пря-

мо на ней. В этой табличке, которая видна, если открыть

дверцу, находится вся идентификационная информация

на духовку, которая нужна при заказе запасных частей.

Прежде чем пользоваться духовкой, внимательно проч-

тите данное руководство. Важно, чтобы прежде чем го-

товить на этой духовке, понять все функции управления.

Обращайте внимание на все советы и предупреждения,

которые даются под заголовком “ВАЖНАЯ ИНФОРМА-

ЦИЯ – Советы и инструкции по технике безопасности”.

Духовка разработана для домашнего пользования, и

она может быть встроена в стандартную кухонную ме-

• При использовании ее в транспортных средствах

типа дома-фургона нужно учитывать соответствую-

щие указания, включенные в инструкции по монтажу.

• Использованиеэтойдуховкидлякаких-либодругих

целей или в любой другой обстановке без явно вы-

раженного согласия изготовителя приводит к анну-

лированию гарантии и отказу от ответственности.

• Гарантируется,чтовновой духовкенет электриче-

ских или механических дефектов, в соответствии с

некоторыми исключениями, которые указаны в “По-

ложениях и условиях гарантии изготовителя”.

• ВышеуказанноеневлияетнаВашизаконныеправа.

Прежде чем пользоваться духовкой, нужно обязатель-

но снять всю защитную упаковку и покрытия. Для ока-

зания содействия в защите окружающей среды, раз-

делите упаковочные материалы на различные типы и

утилизируйте их в соответствии с местными правила-

ми, касающимися утилизации отходов.

Упаковка разработана таким образом, чтобы не нав-

редить окружающей среде; ее можно восстановить

или переработать, так как она является экологически

чистым продуктом. Если Вы переработаете данную

упаковку, Вы внесете свой вклад в дело экономии сы-

рьевых материалов и в дело снижения объемов про-

мышленных и домашних отходов.

Дополнительную информацию об утилизации отходов

можно затребовать в местном экологическом агентстве.

В начале эксплуатации, можно почувствовать легкий за-

пах от защитного покрытия или сырости, который исчез-

нет через какой-то непродолжительный период времени.

Символ на продукте или его упаковке указывает на

то, что данный продукт нельзя рассматривать как обыч-

ный бытовой мусор. Данный продукт для переработки

должен сдаваться на пункт сбора электрического и элек-

тронного оборудования. Если Вы позаботитесь о пра-

вильной утилизации данного продукта, Вы поможете

избежать возможных негативных последствий для окру-

жающей среды и здоровья населения, которые могут

возникнуть при непрерывной утилизации продукта. Для

получения более подробной информации относительно

утилизации данного продукта, обратитесь в местные ор-

ганы управления, в службу утилизации домашних отхо-

дов или в магазин, где Вы купили данный продукт.

Эта духовка была изготовлена и реализована в соот-

ветствии с важнейшими требованиями следующих

ЕВРОПЕЙСКИХ ЗАКОНОВ И ДИРЕКТИВ ЕЭС:

Символ EС - 93/68 Низковольтное оборудование -

Правила техники безопасности - EN 60 335-1,

Данное устройство соответствует законам о подавле-

Так как изготовитель придерживается принципов

постоянного совершенствования продукта, он остав-

ляет за собой право принимать и выполнять всякие

модификации, которые считаются необходимыми, без

какого бы то ни было предварительного уведомления.

АЖНОЕ ЗАМЕЧАНИЕ – ИНСТРУКЦИИ ПО ТЕХНИКЕ

БЕЗОПАСНОСТИ И ПРЕДУПРЕЖДЕНИЕ

Электроприбор и его открытые части могут значитель•

Данное устройство соответствует всему текущему европей-

скому законодательству по безопасности, однако изготови-

тель должен подчеркнуть, что это соответствие не касается

нагревания поверхностей устройства во время эксплуата-

ции, которые остаются горячими во время работы

• Поэтомуизготовительнастоятельнорекомендуетне

допускать к устройству маленьких детей.

• Если обеспечить отсутствие детей в кухне невоз-

можно, за ними нужно постоянно следить.

• Также рекомендуем быть осторожными во время

пользования и очистки. Внимательно прочитайте

разделы по данному устройству, касающиеся очист-

ки и технического обслуживания.

Не кладите на духовку тяжелых предметов и не опи-

райтесь на дверцу, когда ее открываете, потому что это

может привести к повреждению петель.

• Неоставляйтебезприсмотрагорячеемаслоилижир,

так как они могут загореться.

• Некладитепротивниилиподносынаднодуховкиине

прикрывайте ее алюминиевой фольгой.

• Никогданехранитевнутридуховкилегковоспламеняе-

мые предметы, потому что они могут загореться.

Не допускайте прикосновения принадлежностей или

электрических кабелей с горячими деталями устройства.

• Неиспользуйтеустройстводляспециальныхнагрева-

ний или для сушения одежды.

• Не устанавливайте устройство вблизи занавесок или

• Не пытайтесь поднимать или перемещать кухонные

устройства за ручку или за дверцу, так как этим Вы мо-

• Если плоскости сопряжения духовки очень грязны,

дверца не будет надлежащим образом закрываться

во время работы. Могут быть повреждены передние

части близко расположенной мебели. Поддерживайте

чистоту плоскостей сопряжения духовки.

• Во время работы устройство нагревается. Следует

быть осторожным и избегать контакта с нагреватель-

ными элементами внутри духовки.

RU• Открывайтедуховкуосторожно.Издуховкиможетвы-

рвать пар и причинить ожоги находящимся рядом.

• Не вливайте воду вовнутрь очень горячей духовки.

Может быть повреждена эмаль.

• Устройстводолжноправильноустанавливатьсялицом,

обладающим достаточной квалификацией, в строгом

соответствии с инструкциями изготовителя.

• Изготовительснимаетссебялюбуюответственностьза

травмы или материальный ущерб, наступившие в ре-

зультате неправильной эксплуатации или неправиль-

ной установки данной духовки.

• Во времяработыобразуетсятепло,испаренияи влага,

избегайте получения травм и обеспечьте надлежащую

вентиляцию помещения. При пользовании в течение

продолжительного периода может оказаться необходи-

мой дополнительная вентиляция – если у Вас возникнут

сомнения в отношении необходимого объема, прокон-

сультируйтесь с квалифицированным монтажником.

Данное руководство пользователя должно храниться в

качестве справочного пособия на будущее и для поль-

зования человеком, незнакомым с данным устройством.

Прежде чем пользоваться духовкой, тщательно очи-

стите внутренние поверхности неабразивным чистя-

щим средством и теплой водой. Установите решетку

и противень в соответствующие направляющие. По

завершении этой операции, включите духовку на мак-

симальную температуру примерно на 20 минут для

удаления следов заводской смазки, масла или смолы,

которые могут стать причиной неприятных запахов во

время приготовления пищи.

ПРЕДУПРЕЖДЕНИЕ: Во время первого нагревания

может появиться дым или неприятные запахи. В таком

случае хорошо провентилируйте помещение, пока не

закончится первая операция.

После окончания этой простой операции духовка

будет готова для приготовления пищи.

Настоящее устройство предназначено исключитель-

но для домашнего пользования.

Используйте духовку только для приготовления пищи.

Данная духовка регулируется термостатом в диапазо-

не от 50ºС до 250ºС, в зависимости от нужной темпера-

туры. Индикаторная лампочка термостата включается

и выключается для указания на температурный кон-

троль во время пользования.

Необходимый режим готовки выбирается при помо-

щи многофункциональной кнопки управления. Мож-

но выбрать следующие функции:

A. ОСВЕЩЕНИЕ ДУХОВКИ. Она автоматиче-

ская при выборе режима готовки для всех

моделей). Освещение духовки всегда

включено при пользовании ею.

B. КОНВЕКЦИОННЫЙ РЕЖИМ. Обеспечивает

традиционную готовку с поступлением тепла

от верхнего и нижнего элементов.

С. РЕЖИМ ВЕРХНЕГО ЭЛЕМЕНТА. Для готовки

на медленном огне, для поджаривания или

хранения готовых блюд теплыми.

D. РЕЖИМ НИЖНЕГО ЭЛЕМЕНТА. Для готовки

на медленном огне и для подогревания пищи.

E. РЕЖИМ КРУГОВОГО ЭЛЕМЕНТА С

ПОДДУВОМ. Обеспечивает однообразное

нагревание с применением вентилятора и дает

возможность приготавливать одновременно

различные блюда на разных уровнях.

F. РЕЖИМ НИЖНЕГО ЭЛЕМЕНТА С ПОДДУ-

ВОМ. Обеспечивает нагревание с полуконвек-

цией и нижним элементом для изысканных

G. КОНВЕКЦИОННЫЙ РЕЖИМ С ПОДДУВОМ.

Обеспечивает конвекционное нагревание

верхним и нижним элементами для равномер-

ной тепловой обработки.

H. РЕШЕТКА. Для режима “гриль” и поджаривания

I. МАКСИ-ГРИЛ. Как и выше, но грилевый

элемент обеспечивает большую площадь для

J. РЕШЕТКА С ОБДУВОМ. Обеспечивает быстрое

поджаривание с тем, чтобы пища оставалась

сочной. При запекании с принудительным обдувом

эта функция наиболее эффективна с точки зрения

K. РЕЖИМ ОТТАИВАНИЯ.

Вентилятор работает без тепла для уменьшения

времени оттаивания замороженных продуктов.

• Преждечемготовить,обязательноизвлекитевсене-

нужные принадлежности из духовки.

• Прежде чем приступить к работе, предварительно

разогрейте духовку до нужной температуры тепло-

• Установитепротивнивцентредуховкиидляцирку-

ляции воздуха. Если используете более одного про-

тивня, оставьте между ними пространство.

• Ненаполняйтепротивеньдоверхуприприготовле-

нии сочного фруктового кекса. Капающие с против-

ня фруктовые соки оставляют невыводимые пятна.

• Некладитепротивнинаднодуховкииненакрывай-

те дно алюминиевой фольгой. Это приведет к нако-

плению тепла. Время готовки и жарения не совпадет,

и может быть повреждена эмаль.

• Постарайтесь как можно меньше приоткрывать

дверцу духовки, чтобы посмотреть на пищу (осве-

щение духовки во время готовки не выключается).

• Будьте осторожны, открывая дверцу, чтобы избе-

жать контакта с горячими деталями и паром.ИНСТРУКЦИИ ПО ГОТОВКЕ

Прочитайте информацию на упаковке пищевого про-

дукта, касающуюся температуры обработки и време-

ни. После ознакомления с работой духовки можно

варьировать величины температуры и времени для

приспособления их к Вашим личным предпочтениям.

Перед готовкой проверьте продукты на предмет пол-

ного оттаивания, если не указано иное.

Тип пищевого продукта Темп.

Десерты из смеси для кекса в формах

Бисквиты или булочки

Десерты - песочное тесто в формах

Основание творожного

Основание фруктового

Десерты - поднятое тесто в формах

Мягкий хлеб 1 кг муки

Мясо (время на см толщины)

Малые куски жареного

Телятина, поджаренная

* Номер направляющих отчитывается снизу вверх

(дно духовки исключается, так как на него противни

ИНФОРМАЦИЯ О РАСПОЛОЖЕНИИ ЯВЛЯЕТСЯ ПРИ-

МЕРНОЙ, ПОТОМУ ЧТО ТИП ТЕПЛОВОЙ ОБРАБОТКИ

И ПРОДОЛЖИТЕЛЬНОСТЬ ЗАВИСЯТ ОТ КАЧЕСТВА И

КОЛИЧЕСТВА ПИЩЕВЫХ ПРОДУКТОВ

КАК ПОЛЬЗОВАТЬСЯ ГРИЛЕМ.

Положите продукты, которые нужно поджарить, на ре-

шетку или на мелкий противень. Решетку следует по-

местить на самые верхние направляющие, а противень

для сбора жира нужно установить на самые нижние

направляющие. Подключите гриль, пользуясь следую-

щими положениями селекторного переключателя для

духовки с вентиляторным обдувом , или поло-

жениями , , селекторного переключателя для

многофункциональной духовки.

В зависимости от типа пищевого продукта (мясо, рыба,

птица и т.д.) нужно будет переворачивать его, чтобы под-

вергнуть воздействию инфракрасного излучения обе сто-

роны гриля. Для примерного руководства мы указывает

некоторые величины продолжительности обработки:

Продукты для Время готовки в

обработки на гриле минутах Предлагаемое

Нежирное или тонкое мясо 4-6

Рыба (например, форель, лосось) 12-15

• Непользуйтесьалюминиевойфольгойдляпокры-

тия противня гриля или источника тепла

Не заворачивайте элементы в алюминиевую фольгу и

размещайте их под грилем - большая отражательная

способность алюминия может повредить элемент гриля.

ПОЛЬЗОВАНИЕ 6-КНОПОЧНЫМ ЭЛЕКТРОННЫМ

Описание функции кнопок:

Автоматическая тепловая обработка (продолжи-

Конец тепловой обработки (время окончания)

Снижение количества во всех программах

Добавление количества во всех программахЗначение подсвеченных символов:

Указывает, что выполняется запрограммирован-

ная тепловая обработка или включен ручной

Запрограммированная сигнализация

Больше “AUTO” (мигают оба): Ошибка програм-

AUTO:АВТОМАТИЧЕСКАЯПРОГРАММА

(мигает): программатор в автоматическом положе-

нии, но не запрограммирован, или программа выпол-

(светится): программатор в автоматическом положе-

нии или запрограммирован.

Ни один символ не подсвечен за исключением цифр

часов, что означает, что программируется время ожи-

Функции программатора:

Часы с 24-часовым дисплеем

Сигнализация(максимум23:59)

Автоматическое программирование (начало и окон-

чание тепловой обработки)

Полуавтоматическая тепловая обработка (только на-

чало или только окончание тепловой обработки)

Таймер работает только в том случае, если духовка

подключена к источнику электрического питания.

Электронные часы reloj electronico

Сразу же после соединения (также и после отключе-

ния электроэнергии) на панели появляются три мига-

Для ввода правильного времени нажмите

icon одновременно и В ТО ЖЕ САМОЕ ВРЕМЯ одну из

кнопок или , пока не появится правильное вре-

мя. Выполняется 5-секундная задержка для приема, в

течение которой нельзя нажимать ни на какие кнопки.

Скорость изменения маркера заметно возрастает че-

рез несколько секунд после нажатия на кнопки и

Готовка в ручном режиме

(без пользования программатора)

Для пользования духовки с помощью программатора

нужно отменить мигающую индикацию «AUTO» нажа-

Если индикатор «AUTO» не мигает (что означает, что

духовка запрограммирована), нужно отменить про-

граммирование сначала нажав на , а затем устано-

Готовка в автоматическом режиме.

(начало и окончание тепловой обработки)

1) Запрограммируйте время готовки при помощи

2) Запрограммируйте конец готовки при помощи

3)Выберите температуру и функцию, нужную для

пользования термостатом и ручками селекторного

После выполнения этих операций символ «AUTO» по-

явится на дисплее, указывая на то, что духовка запро-

Практический пример:

Нам нужна тепловая обработка в течение 45 минут и

чтобы время окончания наступило бы в 14:00.

-Нажимая на , мы устанавливаем на дисплее 0.45

-Нажимая на , мы устанавливаем на дисплее 14:00

После выполнения этих операций на дисплее появится

текущее время, а также символ «AUTO», указывая на то,

что задача программирования понята и введена в память.

В13:15(14:00минус45минут)духовкаавтоматическивклю-

чится, и во время готовки появятся символы и «AUTO».

В 14:00 тепловая обработка автоматически остановит-

ся и будет с паузами звучать сигнализация. Нажмите

на icon для выключения сигнализации.

Готовка в полуавтоматическом режиме.

A. Программирование продолжительности тепло-

Установите выбранное время тепловой обработки,

пользуясь кнопкой , и установите продолжитель-

Тепловая обработка начнется немедленно, на дисплее

появятся символы «AUTO» и . По завершении за-

программированного времени тепловая обработка

остановится, и будет с паузами звучать сигнализация.

Выключите сигнализацию, как описано выше.

B. Программирование окончания тепловой обра-

Установите выбранное время завершения тепловой

обработки, пользуясь кнопкой, и установите время

завершения. Тепловая обработка начнется немед-

ленно, и на дисплее появятся символы «AUTO» .

Тепловая обработка завершится в указанное время,

и с паузами будет звучать сигнализация. Выключите

ее, как описано выше. Состояние программы можно

проверить в любое время, нажав на соответствую-

щую кнопку. Программу можно отменить в любое

время, нажав на , а затем установив маркер на

нуль. Тогда при нажатии на духовка будет готова к

Электронная сигнализация

Функция таймера заключается только в сигнализации, ко-

торую можно отрегулировать на максимальный период

23:59.Длянастройкивременинажмитенакнопку и в то

же самое время на (+) или (-), пока не появится нужное вре-

мя. После выполнения настройки рядом с символом

покажется текущее время. Отсчет начинается немедленнои его можно увидеть в любое время на дисплее, просто

нажав на кнопку. По истечении этого времени символ ис-

чезнет, и раздастся звучание прерывистой сигнализации,

которую можно отключить, нажав на кнопку . Сигнали-

зация не управляет никакой функцией духовки.

•Если сделана ошибка, на это будет указано сигна-

лизацией и миганием символа “AUTO”. Отмените на-

стройку, нажав на кнопку , а затем повторите про-

граммирование для исправления ошибки.

•Сигнализация в конце программы будет звучать в

течение семи минут, если не отменить ее, нажав на

кнопку . Однако по истечении этих семи минут

символ “AUTO” будет продолжать мигать.

Сигнализация имеет три тональных положения, низкий,

средний и высокий. Для регулировки тона проверьте,

чтобы таймер находился в ручном режиме, затем на-

жмите на кнопку и держите ее нажатой, пока не услыши-

те выбранный тон. Отпустив кнопку, нажмите на нее еще

раз и подержите, чтобы выбрать другой тон. Повторяйте

эту процедуру, пока не услышите нужный тон.

ПРЕДУПРЕЖДЕНИЕ! Сбой в подаче электроэнергии

повлечет за собой отмену запрограммированных

функций, включая часы. При восстановлении элек-

тропитания появятся три мигающих цифры, и духовку

можно вновь перепрограммировать.

ПОЛЬЗОВАНИЕ МЕХАНИЧЕСКИМ ТАЙМЕРОМ

После установки термостата в нужное положение, поверни-

те ручку по часовой стрелке до максимального положения,

а затем поверните ее против часовой стрелки на нужное

время; в конце этого настроенного времени зазвучит зум-

мер. Таймер только показывает окончание установленного

времени, но не останавливает используемую функцию.

В качестве меры предосторожности, прежде чем чистить

духовку, нужно обязательно отключить ее от электропита-

ния, или отсоединить от духовки силовой кабель.

Очистка духовки, не снабженной самоочищающимися панеля-

ми, нужно выполнять после работы, когда она отключена, но

еще теплая, не горячая, с тем, чтобы можно было легко удалять

жирную пленку, образованную парами от тепловой обработ-

ки на стенках, и когда еще не застыли и не засохли подтеки и

капли жира. Снимите хромированные боковые проволочные

опоры; потяните переднюю часть вверх для отделения от стен-

ки и снимите их из задних отверстий. Очистите духовку мягкой

тканью, смоченной в разбавленном растворе хлористого ам-

мония; промойте и высушите. Если еще остались пятна и брыз-

ги, положите сзади влажную ткань, смоченную в растворе хло-

ристого аммоний, закройте дверцу и через несколько часов

вымойте духовку теплой водой с жидким моющим средством,

промойте ее и осторожно высушите. Для чистки наружных

дверок с поверхностью из блестящего металла воспользуйтесь

мягкой тканью с мылом и водой; не пользуйтесь порошковыми

средствами, так как в них содержатся абразивные вещества.

Кроме того, не пользуйтесь кислотами и щелочами (ли-

монным соком, уксусом, солью, томатами и т.д.). Не поль-

зуйтесь продуктами, содержащими хлор, кислоты или

абразивные вещества, предназначенными специально

для чистки лакированных поверхностей. Не пользуйтесь

металлической ватой или твердыми инструментами, пото-

му что они могут повредить отделку поверхности.

Не пользуйтесь очистителями под высоким давлением

или паровой чисткой для очистки духовки.

Обычно достаточно бывает протирания влажной мягкой

тканью и теплым моющим средством, а для трудновыво-

димых пятен рекомендуется следующее:

ОЧИСТКА ДУХОВЫХ ШКАФОВ, ОБОРУДОВАННЫХ

1 Достать принадлежности из духового шкафа: поддон,

решетку, боковые решетки.

2 Налить 200 мл воды с моющим средством на дно духо-

3 Включить течение 15 минут при темпера-

4 Переведите регулятор температуры с 200ºC на 0ºC. Дай-

те духовому шкафу остыть в течение 20 минут.

5 Переведите переключатель функции AquaSmart на 0.

Протрите тканью или мягкой салфеткой.

ДЕТАЛИ, ЭМАЛИРОВАННЫЕ VITRIFIED

Для этого типа материала воспользуйтесь только реко-

мендованным очистителем – избегайте продуктов на ос-

нове хлора, таких как отбеливатели.

СТЕКЛЯННАЯ ПАНЕЛЬ ДВЕРЦЫ

Запрещается использовать абразивные средства, которые

могут поцарапать стекло. Помните о том, что появление

царапин на поверхности стекла может привести к возник-

новению опасной ситуации.

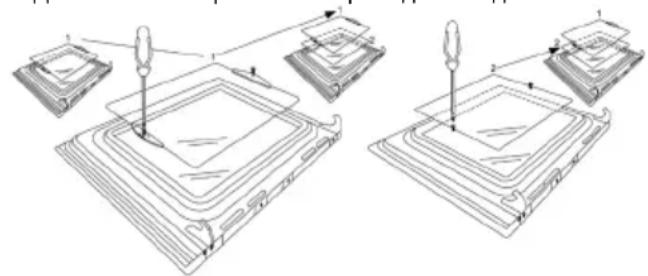

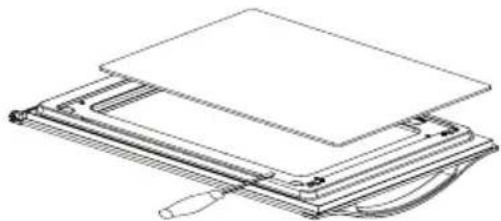

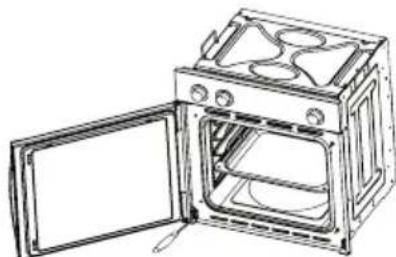

Вы можете вынуть внутреннее стекло из дверцы и про-

мыть его. Ниже мы приводим описание процесса вынима-

ния стекла для всех трех возможных видов дверцы:

Отвинтить и снять крепежные болты для стекла, располо-

женные на внутренней поверхности дверцы, и осторожно

вынуть стекло. Если для данной дверцы предусмотрены

три стекла, то тогда можно вынуть и промежуточное стек-

ло. Для этого повторите вышеприведенные действия.Вид дверцы B1 / B2

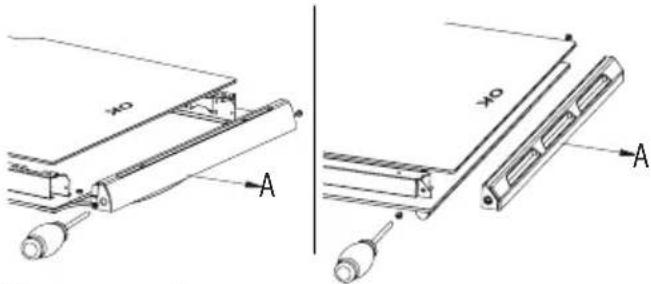

Отвинтить и снять крепежные болты верхней опоры стек-

ла, и вынуть стекло по направлению “A”. Стекло просто

снимается. Если для данной дверцы предусмотрены три

стекла, то тогда можно вынуть и промежуточное стекло.

Пользуясь плоской отверткой в качестве рычага, вложить

ее в паз и слегка поддеть стекло, так, как это указано на

При сборке убедитесь в том, что стекло установлено пра-

вильно относительно дверцы и всего контура печи.

КАК ВЫНУТЬ ДВЕРЦУ ПЕЧИ

Дверца печи снимается для облегчения ухода за внутрен-

ней полостью печи. Ниже мы приводим описание разбор-

ки дверцы печи для всех трех возможных видов дверцы:

Для дверных петель “A” предусмотрены два подвиж-

При поднятии болта “B”, дверная петля свободно снимается.

После этого закройте дверцу до промежуточного

Затем поднимите дверцу по направлению вверх и

выньте ее, потянув за нее по направлению наружу, и

придерживая дверцу в местах рядом с петлями.

Для сборки дверцы, во-первых, вставьте дверные петли

в соответствующие пазы и полностью откройте дверцу.

е забудьте повернуть оба подвижных болта “B”, ко-

торые Вы подняли для снятия дверцы, для закрепле-

ния обеих петель перед закрытием дверцы (Рис. 3).

•Вынимая дверцу, следите за тем, чтобы вместе с

дверцей Вы не вынули систему блокировки петель,

так как в этом случае механизм петельного затвора

резко вернется в исходное положение.

•Категорически запрещается погружать дверцу в

Откройте дверцу настежь до достижения положения “D”

Поднимите оба подвижные звена “A” дверных петель,

до закрепления точки “B”.

После этого закройте дверцу до достижения проме-

жуточного положения.

Затем поднимите дверцу по направлению вверх и

выньте ее, потянув за нее по направлению наружу,

причем при выполнении этих действий придержи-

вайте дверцу в местах рядом с петлями.

Для сборки дверцы, во-первых, вставьте дверные

петли в соответствующие пазы и полностью от-

Не забудьте повернуть оба подвижных болта “А”, ко-

торые Вы подняли для снятия дверцы, для закрепле-

ния обеих петель перед закрытием дверцы (Рис. Х).

• Вынимая дверцу, следите за тем, чтобы вместе с

дверцей Вы не вынули систему блокировки пе-

тель, так как в этом случае механизм петельного

затвора резко вернется в исходное положение.

Категорически запрещается погружать дверцу в воду.

Откройте дверцу и крепко ее придержите.

С помощью соответствующей отвертки, снимите ниж-

нюю дверную петлю, которая крепит дверцу к печи.

После этого полностью освободите верхнюю петлю и

Для сборки дверцы, повторите все эти действия, но в

обратном порядке.Принадлежности, входящие в комплект дверцы

В комплект печи могут входить боковые направляю-

щие, которые прикреплены к стенке печи. В этом слу-

чае надо вставить в эти направляющие соответствую-

щие решетки, а также поддон, входящий в комплект

печи. Ниже приводится описание разборки направля-

ющие для двух существующих видов:

Для снятия боковых направляющих достаточно слегка

нажать по направлению вниз на точку А.

Для снятия боковых направляющих, отвинтите болт

соответствующей отверткой, и потяните за решетку

по направлению вверх, пока она не снимется.

ИНСТРУКЦИИ ПО УСТАНОВКЕ

Духовка должна устанавливаться квалифицирован-

ным специалистом в соответствии с текущей верси-

ей норм и правил техники безопасности Соединен-

ного Королевства или их европейских аналогов:

Нормы градостроительства (опубликованы департа-

ментом окружающей среды)

Законы градостроительства (опубликованы шотланд-

ским исполнительным департаментом развития)

Электротехнические правила Института инженеров

по электрике и электронике

Электричество в трудовом законодательстве

ПЕРЕД ВКЛЮЧЕНИЕМ ДУХОВКИ

При распаковке проверьте, находятся ли в духовке

•Инструкцииируководствопоустановке.

•Печныерешеткиили

•Винтыистопорыдлявстраиваниядуховкивнишу.

Монтаж духовки (смотри рис. 5)

Эти духовки классифицируются по классу I.

Заземление обязательно, как того требует закон. Из-

готовитель снимает с себя всю ответственность при

несоблюдении правил предотвращения несчастных

Примыкающая мебель или шкаф, а также все матери-

алы, используемые при установке, должны выдержи-

вать, как минимум, повышение температуры на 85ºС

выше температуры окружающей среды во время ра-

Определенные типы кухонной мебели из винила или

слоистого пластика особо чувствительны к повреж-

дениям в связи с обесцвечиванием при температурах

ниже указанной. Если духовка устанавливается без

учета этого температурного предела, или если она

устанавливается на расстоянии менее 4 мм от примы-

кающих шкафов, ответственность за это будет нести

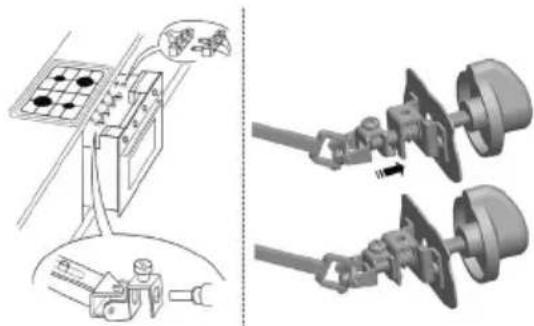

ЗАМЕЧАНИЯ ПО УСТАНОВКЕ

1. Духовка устанавливается в стандартном проеме

600мм, как указано на рисунке 5, будь то под полкой

для нагревания или в пенал.

2. При установке духовки в пенал очень важно, чтобы

обеспечить достаточную вентиляцию, снять заднюю

панель с мебели и предусмотреть отверстие разме-

рами,покрайнеймере,85–90ммкак указано на

3.Проверьте, чтобы духовка была надежно зафик-

сирована в нише. Закрепление духовки в шкафу

осуществляется при помощи 4 винтов “A”, рис. 5. По

одному в каждом углу дверной рамы духовки.

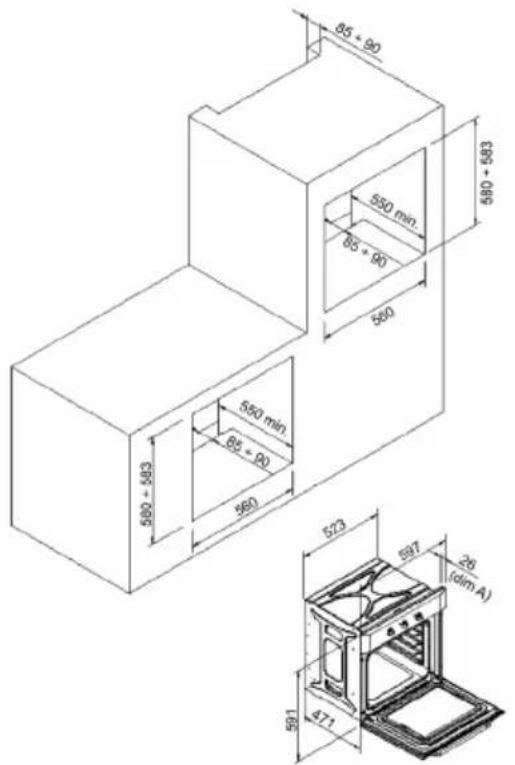

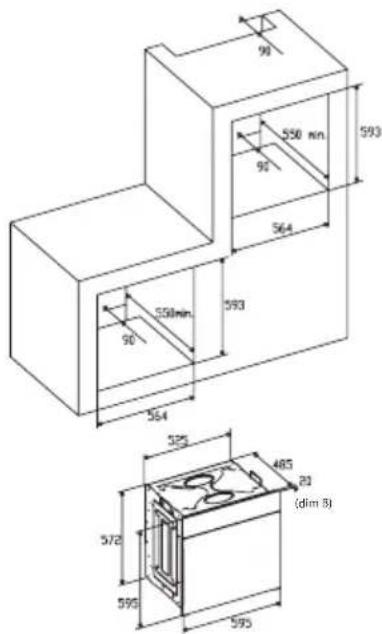

Рис. 5: Расстояния при установке для простых электри-

ческих печей шириной 60 см (форма верхнего кожуха

может быть разной) и встраивание в шкаф.РАЗМЕРЫУГЛУБЛЕНИЯДЛЯДУХОВОГОШКАФА

С ТОЛЩИНОЙ ДВЕРЦЫ 26 мм (dim A)

РАЗМЕРЫУГЛУБЛЕНИЯДЛЯДУХОВОГОШКАФА

С ТОЛЩИНОЙ ДВЕРЦЫ 20 мм

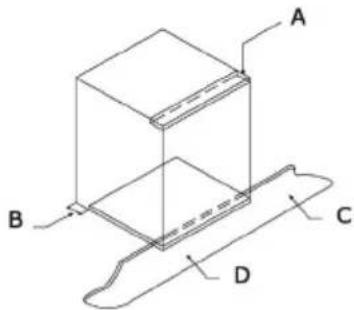

4. При установке многофункциональной духовки,

установите s, показанную на рисунке 6

A. Опорную направляющую нужно снять

B.Расстояние75-90мммеждустенкойизаднейчастью

опорной полки и основанием шкафа

D. Устанавливается декоративная накладка

Рис. 7: Требования к вентиляции и зазорам при уста-

новке простой электрической духовки в стандартной

Минимальные требования к вентиляции для верхней,

базовой и опорной полок для задней части духовки.

B. Место для хранения

E. Место для хранения

G. Минимальный зазор для вентиляции 80 см

Рис. 8: Требования к вентиляции и зазорам при установ-

ке простой электрической духовки в верхнем шкафу.ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Прежде чем подключать духовку, проверьте, чтобы

напряжение, указанное на паспортной табличке,

совпадало с напряжением электрической сети.

Для электрических установок рекомендуется поль-

зоваться регистром NIСEIС (Совет национальной ин-

спекции для подрядчиков, выполняющих электротех-

ПРЕДУПРЕЖДЕНИЕ – ДАННОЕ УСТРОЙСТВО ПОД-

Проводка данного устройства должна осуществляться

через двухполюсный автоматический выключатель на

13амперсзащищеннойрозеткой,вкоторомпредусмо-

трензазор3мммеждуконтактами,икоторыйустанав-

ливается в легко доступном месте рядом с устройством.

Проводящие жилы сетевого кабеля питания обозна-

чены цветовой маркировкой следующим образом:

Зелено-желтый - Земля

•Зелено-желтый проводник должен быть присое-

динен к клемме, обозначенной “E” или к клемме с

символом заземления, или к клемме, обозначенной

зелено-желтым цветом.

•Голубой проводник должен быть присоединен к

клемме, обозначенной “N”.

•Коричневыйпроводникдолженбытьприсоединенк

клемме, обозначенной “L”.

•Температура проводника ни в какой его точке не

должна достигать температуры выше 50ºС над тем-

пературой окружающей среды.

•Еслисиловойкабельповрежден,егонужнозаменить

специальным кабелем или кабелем, поставляемым из-

готовителем или при послепродажном обслуживании.

ЗАМЕНА СЕТЕВОГО КАБЕЛЯ ПИТАНИЯ

При необходимости заменить сетевой кабель питания

поступите следующим образом:

1. Отсоедините духовку от электропитания, отвинтите

винты крепления и снимите заднюю панель.

2. Отвинтите винты крепления и винты клемм, чтобы

освободить старый кабель.

3.Присоединитеновыйкабель,которыйдолженсоот-

ветствовать информации, указанной в технических

условиях, следя за цветовой маркировкой и затяги-

вая винты соответствующим усилием.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Прежде чем выполнять техническое обслужива-

ние, отсоедините духовку от электропитания.

В течение гарантийного периода все необходимое

обслуживание должно поручаться отделу техни-

ческого обслуживания изготовителя. Помните,

что вмешательство или ремонт со стороны неу-

полномоченного на этого персонала приводит к

аннулированию настоящей гарантии.

ЗАМЕНА ЛАМПОЧКИ ОСВЕЩЕНИЯ ДУХОВКИ

(На лампочку гарантия на духовку не распространяется)

В духовке предусмотрена лампочка со следующи-

михарактеристиками:15ваттили25ватт,300ºС,тип

ПРЕДУПРЕЖДЕНИЕ: отсоедините духовку от сети

электрического питания, снимите дверцу духовки (как

описано выше), а также полки духовки.

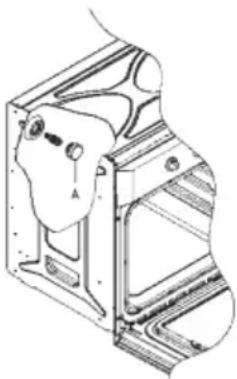

Снимите стеклянную крышку, защищающую лампочку,

повернувеепротивчасовойстрелки.Рис.9(A)

Вывинтите старую лампочку и утилизируйте ее без-

опасным образом и без вреда окружающей среде,

ввинтите новую, как указано в технических условиях,

и поставьте на место крышку.

ПРИМЕЧАНИЕ – Стеклянная крышка может сидеть

туго, и для снятия может потребоваться усилие.

УХОД ЗА КАТАЛИТИЧЕСКИМ ПОКРЫТИЕМ И ЕГО

(Если предусмотрено это покрытие, гарантия на ду-

ховку на покрытие не распространяется).

Для того чтобы покрытие всегда очищалось эффектив-

но, духовка должна нагреваться, по крайней мере, до

200ºС в любом случае, когда возникают трудновыво-

димые пятна с тем, чтобы они не остались навсегда.

Если покрытие становится черным и зеркальным, его

нужно заменить. Извлеките все внутренние принадлеж-

ности, чтобы было легче производить замену покрытия.

Покрытие на замену можно приобрести непосред-

ственно в отделе запасных частей изготовителя (смо-

три подробную информацию, указанную на покры-

тии). При заказе укажите справочные номера типа

продукта, указанные на паспортной табличке и (или)

серийный номер духовки.

Полезныйобъем:59литровОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР

Тангенциальный вентилятор охлаждения устанавли-

вается на следующих моделях:

ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение:

220-240 вольт, 50 герц

Подключениепитания:13-амперный автоматический

выключатель с защищенной розеткой, в котором

предусмотрензазор3мммеждуконтактами

Мощностьнижнегоэлемента:1,30кВт

Мощностьверхнегоэлемента:0,90кВт

Мощностьвентилятора:2,30кВт

Мощностьгриля:1,35кВт

Максимальноеэнергопотребление:2,38кВт

Сетевой кабель питания:

Лампочка освещения духовки:

15-25ватт,300ºС,типрезьбыE-14

Изготовитель не несет никакой ответственность за

ущерб, причиненный людям и материальному иму-

ществу из-за неправильной установки духовки.

Изготовитель сохраняет за собой право вносить в

изделия изменения, которые, по его мнению, яв-

ляются необходимыми или полезными без пред-

варительного уведомления.用户手册

感谢您选择我们的产品，希望我们的家电产品
