РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ INE-W997E46 ALPINE

Запишите серийный номер своего устройства в предоставленном далее месте и сохраните его для дальнейшего использования. СЕРИЙНЫЙ НОМЕР: СЕРИЙНЫЙ НОМЕР ISO:

ДАТА УСТАНОВКИ: КТО УСТАНАВЛИВАЛ:

МЕСТО ПРИОБРЕТЕНИЯ: Подробную информацию о всех функциях см. в “Руководстве пользователя”, записанном на прилагаемом компакт-диске. (Так как это информационный CD-диск, его нельзя использовать для воспроизведения музыки или изображений на проигрывателе.) При необходимости дилер ALPINE всегда сможет предоставить вам печатную версию “Руководства пользователя”, записанного на компакт-диске.

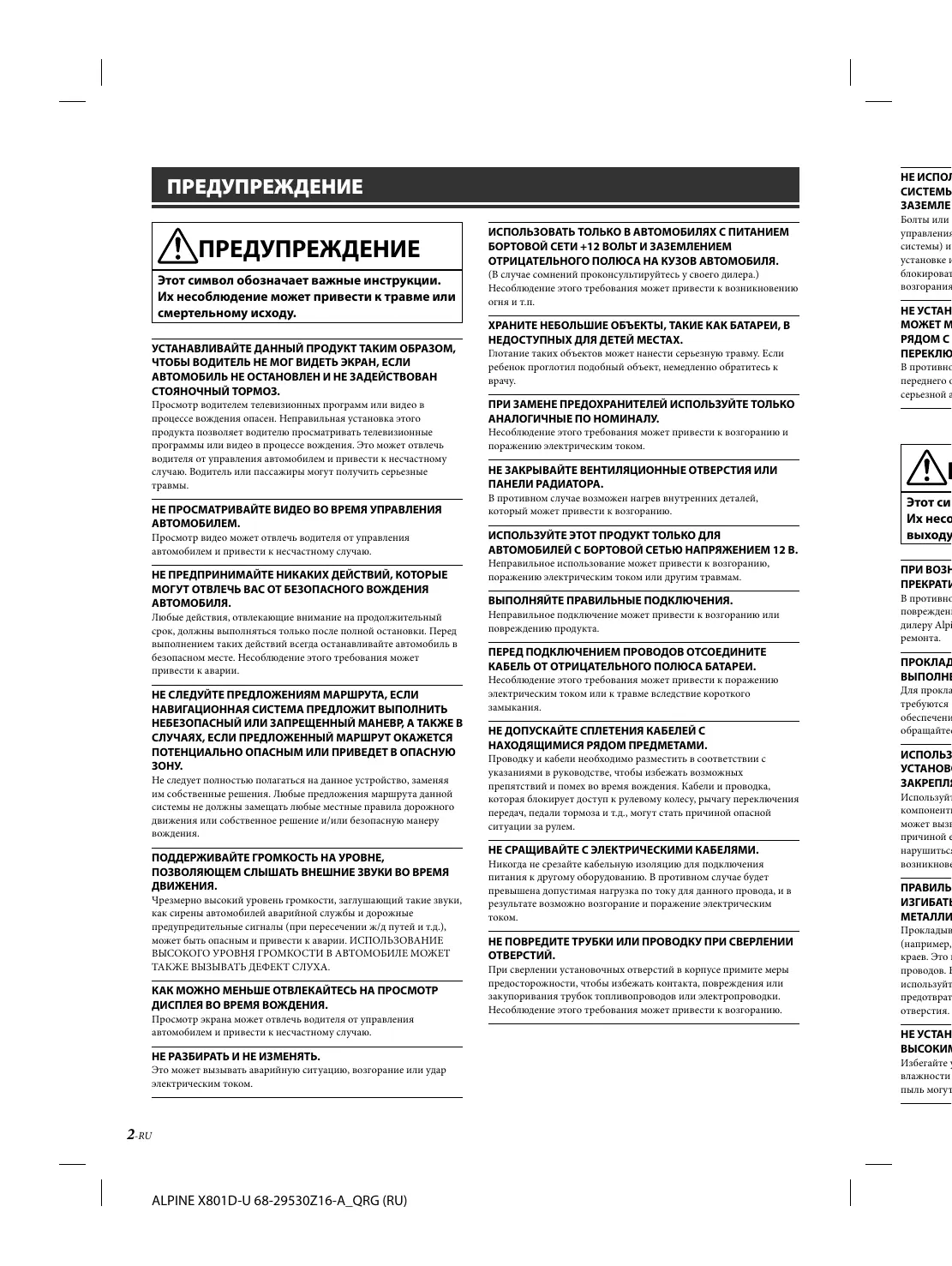

ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ Этот символ обозначает важные инструкции. Их несоблюдение может привести к травме или смертельному исходу. УСТАНАВЛИВАЙТЕ ДАННЫЙ ПРОДУКТ ТАКИМ ОБРАЗОМ, ЧТОБЫ ВОДИТЕЛЬ НЕ МОГ ВИДЕТЬ ЭКРАН, ЕСЛИ АВТОМОБИЛЬ НЕ ОСТАНОВЛЕН И НЕ ЗАДЕЙСТВОВАН СТОЯНОЧНЫЙ ТОРМОЗ. Просмотр водителем телевизионных программ или видео в процессе вождения опасен. Неправильная установка этого продукта позволяет водителю просматривать телевизионные программы или видео в процессе вождения. Это может отвлечь водителя от управления автомобилем и привести к несчастному случаю. Водитель или пассажиры могут получить серьезные

НЕ ПРОСМАТРИВАЙТЕ ВИДЕО ВО ВРЕМЯ УПРАВЛЕНИЯ АВТОМОБИЛЕМ. Просмотр видео может отвлечь водителя от управления автомобилем и привести к несчастному случаю. НЕ ПРЕДПРИНИМАЙТЕ НИКАКИХ ДЕЙСТВИЙ, КОТОРЫЕ МОГУТ ОТВЛЕЧЬ ВАС ОТ БЕЗОПАСНОГО ВОЖДЕНИЯ АВТОМОБИЛЯ. Любые действия, отвлекающие внимание на продолжительный срок, должны выполняться только после полной остановки. Перед выполнением таких действий всегда останавливайте автомобиль в безопасном месте. Несоблюдение этого требования может привести к аварии. НЕ СЛЕДУЙТЕ ПРЕДЛОЖЕНИЯМ МАРШРУТА, ЕСЛИ НАВИГАЦИОННАЯ СИСТЕМА ПРЕДЛОЖИТ ВЫПОЛНИТЬ НЕБЕЗОПАСНЫЙ ИЛИ ЗАПРЕЩЕННЫЙ МАНЕВР, А ТАКЖЕ В СЛУЧАЯХ, ЕСЛИ ПРЕДЛОЖЕННЫЙ МАРШРУТ ОКАЖЕТСЯ ПОТЕНЦИАЛЬНО ОПАСНЫМ ИЛИ ПРИВЕДЕТ В ОПАСНУЮ Не следует полностью полагаться на данное устройство, заменяя им собственные решения. Любые предложения маршрута данной системы не должны замещать любые местные правила дорожного движения или собственное решение и/или безопасную манеру

ПОДДЕРЖИВАЙТЕ ГРОМКОСТЬ НА УРОВНЕ, ПОЗВОЛЯЮЩЕМ СЛЫШАТЬ ВНЕШНИЕ ЗВУКИ ВО ВРЕМЯ Чрезмерно высокий уровень громкости, заглушающий такие звуки, как сирены автомобилей аварийной службы и дорожные предупредительные сигналы (при пересечении ж/д путей и т.д.), может быть опасным и привести к аварии. ИСПОЛЬЗОВАНИЕ ВЫСОКОГО УРОВНЯ ГРОМКОСТИ В АВТОМОБИЛЕ МОЖЕТ ТАКЖЕ ВЫЗЫВАТЬ ДЕФЕКТ СЛУХА. КАК МОЖНО МЕНЬШЕ ОТВЛЕКАЙТЕСЬ НА ПРОСМОТР ДИСПЛЕЯ ВО ВРЕМЯ ВОЖДЕНИЯ. Просмотр экрана может отвлечь водителя от управления автомобилем и привести к несчастному случаю. НЕ РАЗБИРАТЬ И НЕ ИЗМЕНЯТЬ. Это может вызывать аварийную ситуацию, возгорание или удар электрическим током. 2-RU ALPINE X801D-U 68-29530Z16-A_QRG (RU) ИСПОЛЬЗОВАТЬ ТОЛЬКО В АВТОМОБИЛЯХ С ПИТАНИЕМ БОРТОВОЙ СЕТИ +12 ВОЛЬТ И ЗАЗЕМЛЕНИЕМ ОТРИЦАТЕЛЬНОГО ПОЛЮСА НА КУЗОВ АВТОМОБИЛЯ. (В случае сомнений проконсультируйтесь у своего дилера.) Несоблюдение этого требования может привести к возникновению огня и т.п. ХРАНИТЕ НЕБОЛЬШИЕ ОБЪЕКТЫ, ТАКИЕ КАК БАТАРЕИ, В НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ МЕСТАХ. Глотание таких объектов может нанести серьезную травму. Если ребенок проглотил подобный объект, немедленно обратитесь к

ПРИ ЗАМЕНЕ ПРЕДОХРАНИТЕЛЕЙ ИСПОЛЬЗУЙТЕ ТОЛЬКО АНАЛОГИЧНЫЕ ПО НОМИНАЛУ.

переднего о серьезной а Несоблюдение этого требования может привести к возгоранию и поражению электрическим током. НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ ИЛИ ПАНЕЛИ РАДИАТОРА. В противном случае возможен нагрев внутренних деталей, который может привести к возгоранию. ИСПОЛЬЗУЙТЕ ЭТОТ ПРОДУКТ ТОЛЬКО ДЛЯ АВТОМОБИЛЕЙ С БОРТОВОЙ СЕТЬЮ НАПРЯЖЕНИЕМ 12 В. Неправильное использование может привести к возгоранию, поражению электрическим током или другим травмам. ВЫПОЛНЯЙТЕ ПРАВИЛЬНЫЕ ПОДКЛЮЧЕНИЯ. Неправильное подключение может привести к возгоранию или повреждению продукта. ПЕРЕД ПОДКЛЮЧЕНИЕМ ПРОВОДОВ ОТСОЕДИНИТЕ КАБЕЛЬ ОТ ОТРИЦАТЕЛЬНОГО ПОЛЮСА БАТАРЕИ. Несоблюдение этого требования может привести к поражению электрическим током или к травме вследствие короткого

НЕ ДОПУСКАЙТЕ СПЛЕТЕНИЯ КАБЕЛЕЙ С НАХОДЯЩИМИСЯ РЯДОМ ПРЕДМЕТАМИ. Проводку и кабели необходимо разместить в соответствии с указаниями в руководстве, чтобы избежать возможных препятствий и помех во время вождения. Кабели и проводка, которая блокирует доступ к рулевому колесу, рычагу переключения передач, педали тормоза и т.д., могут стать причиной опасной ситуации за рулем. НЕ СРАЩИВАЙТЕ С ЭЛЕКТРИЧЕСКИМИ КАБЕЛЯМИ. Никогда не срезайте кабельную изоляцию для подключения питания к другому оборудованию. В противном случае будет превышена допустимая нагрузка по току для данного провода, и в результате возможно возгорание и поражение электрическим

НЕ ПОВРЕДИТЕ ТРУБКИ ИЛИ ПРОВОДКУ ПРИ СВЕРЛЕНИИ При сверлении установочных отверстий в корпусе примите меры предосторожности, чтобы избежать контакта, повреждения или закупоривания трубок топливопроводов или электропроводки. Несоблюдение этого требования может привести к возгоранию.

краев. Это п проводов. Е

НЕ ИСПОЛЬЗУЙТЕ БОЛТЫ ИЛИ ГАЙКИ ТОРМОЗНОЙ СИСТЕМЫ ИЛИ СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ ДЛЯ ЗАЗЕМЛЕНИЯ.

Болты или гайки из тормозной системы или системы рулевого управления (или любой другой связанной с безопасностью системы) или баков НИКОГДА не следует использовать при установке или заземлении. Использование таких деталей может блокировать управление автомобилем и стать причиной возгорания. НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ, ГДЕ ОНО МОЖЕТ МЕШАТЬ РАБОТЕ АВТОМОБИЛЯ, НАПРИМЕР, РЯДОМ С РУЛЕВЫМ КОЛЕСОМ ИЛИ РЫЧАГОМ ПЕРЕКЛЮЧЕНИЯ СКОРОСТЕЙ.

В противном случае устройство может создать помехи для переднего обзора или затруднить движение, что может привести к серьезной аварии.

Этот символ обозначает важные инструкции. Их несоблюдение может привести к травме или выходу из строя продукта.

ПРИ ВОЗНИКНОВЕНИИ ПРОБЛЕМ НЕМЕДЛЕННО ПРЕКРАТИТЕ ИСПОЛЬЗОВАНИЕ ПРОДУКТА. В противном случае это может привести к получению травмы или повреждению продукта. Верните продукт своему авторизованному дилеру Alpine или в ближайший сервисный центр Alpine для

ПРОКЛАДКА ПРОВОДОВ И УСТАНОВКА ДОЛЖНЫ БЫТЬ ВЫПОЛНЕНЫ СПЕЦИАЛИСТАМИ.

Для прокладки проводов и установки данного устройства требуются специальные технические навыки и опыт. В целях обеспечения безопасности для выполнения работы всегда обращайтесь к дилеру, у которого был приобретен этот продукт.

ИСПОЛЬЗУЙТЕ ТОЛЬКО СПЕЦИАЛИЗИРОВАННЫЕ УСТАНОВОЧНЫЕ КОМПОНЕНТЫ И ТЩАТЕЛЬНО ИХ ЗАКРЕПЛЯЙТЕ. Используйте только специфицированные вспомогательные компоненты. Использование непредусмотренных компонентов может вызвать внутренние повреждения устройства или стать причиной его ненадежной установки. В результате может нарушиться крепление таких компонентов, приводя к возникновению опасности или сбою продукта.

ПРАВИЛЬНО ПРОЛОЖЕННАЯ ПРОВОДКА НЕ ДОЛЖНА ИЗГИБАТЬСЯ ИЛИ ЗАЩЕМЛЯТЬСЯ ОСТРЫМИ МЕТАЛЛИЧЕСКИМИ КРАЯМИ. Прокладывайте кабели и проводку далеко от движущихся частей (например, направляющих сиденья) и острых или заостренных краев. Это позволяет предотвратить защемление или зажатие проводов. Если провода проходит через металлическое отверстие, используйте резиновое уплотнительное кольца, чтобы предотвратить повреждение изоляции металлическим краем

НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ С ВЫСОКИМ УРОВНЕМ ВЛАЖНОСТИ ИЛИ ЗАПЫЛЕННОСТИ. Избегайте устанавливать устройство в местах с высоким уровнем влажности или запыленности. Проникающие в устройство влага и пыль могут вызвать его неисправность. 3-RU ALPINE X801D-U 68-29530Z16-A_QRG (RU) Руководство пользователя Расположение элементов управления, включение (On) и выключение (Off ) питания

Расположение элементов управления

Внешний вид экранов, используемых в руководстве пользователя, может отличаться от реальных экранов. Для X801D-U/INE-W997D

Используется для режима “Свободные руки” или режима голосового управления. На модели X701D микрофон встроен в левую сторону монитора.

Нажмите, чтобы перейти по списку радиостанций вниз/вверх в режиме радио или чтобы перейти вниз/вверх по списку дорожек, глав и т. д. в другом источнике аудио/видео. Кнопка (AUDIO)/(режим распознавания голоса) Отображение экрана аудио/видео. Если экран аудио/видео уже отображается, будет выполнена смена источника. Если подключен телефон с функцией “Свободные руки” и режимом распознавания голоса, нажмите и удерживайте не менее 2 секунд для переключения в режим распознавания голоса. Кнопка RESET Восстановление системы этого устройства.

(MUTE) (только для X801D-U/INE-W997D) Нажмите, чтобы включить/выключить режим отключения звука.

(DOWN/UP) (только для X801D-U/INE-W997D) Регулировка громкости. Кнопка (Избранное) Переключение на экран “Избранное”.

• Нажмите и удерживайте эту кнопку не менее 2 секунд, чтобы отобразить экран “Климат” (отображается только на X801D-U/INE-W997D при подключении к дополнительному интерфейсному блоку CAN).
• Нажмите и удерживайте эту кнопку не менее 2 секунд, чтобы отобразить экран “Данные автом.” (Только для X701D). Кнопка MENU/ (отключение питания) Переключение на экран меню. Нажмите и удерживайте эту кнопку не менее 5 секунд, чтобы отключить питание. 4-RU ALPINE X801D-U 68-29530Z16-A_QRG (RU)

(NAVI/NAV) Открытие экрана с картой навигации. Нажмите еще раз, чтобы перейти к экрану меню Нажмите и удерживайте эту кнопку не менее 2 секунд, чтобы перейти на экран маршрутов “Домой”. (Если параметр “Дом” еще не установлен, отобразится экран установки параметра “Дом”.) Для получения дополнительной информации о работе системы навигации см. “Руководство пользователя системы навигации” на диске CD-ROM. Датчик дистанционного управления Направьте передатчик пульта дистанционного управления на датчик ДУ с расстояния до 2 метров. (CAMERA) (только для X701D) Используйте для отображения изображения камеры.

Слот для диска (только для X701D с DVE-5300X) Вращающийся регулятор/кнопка MUTE (только для X701D) Поверните регулятор влево и вправо, чтобы настроить уровень громкости. Нажмите, чтобы включить/выключить режим отключения звука (MUTE). (Извлечение) (только для X701D с DVE-5300X) Используется для извлечения диска.

Включение (On) и выключение (Off) питания

Поверните ключ зажигания в положение ACC или ON. Система включится.

Нажмите и удерживайте кнопку MENU в течение не менее 5 секунд, чтобы выключить устройство. Переключение экрана источников звука на необходимый экран

Можно переключить экран источников звука на необходимый экран, коснувшись значка на одном из четырех краев экрана или перетащив экран по вертикали или горизонтали. Экран настройки быстрого вызова

Можно установить настройку звука или систему для задних пассажиров.

На двойном экране можно переключаться между отображаемыми экранами.

Экран источников звука (USB Аудио)

Кнопка предварительной настройки или экран режима быстрого поиска*

X701D с На экране меню можно выполнять Режим поиска различается в зависимости от источника звука. Для получения дополнительной информации см. инструкции по эксплуатации источника звука. ALPINE X801D-U 68-29530Z16-A_QRG (RU) 5-RU Руководство пользователя Функция “Избранное” Функция “Избранное”

Данное устройство позволяет получать простой доступ к функциям, добавляя на экран “Избранное” часто используемые элементы, например источник звука, функцию поиска навигации и т.д. Это позволяет быстро выбрать нужный элемент.

Нажмите кнопку Переход на экран “Редактир.” для добавления элементов или изменения названий. (Избранное). Отобразится экран “Избранное”.

Элементы, добавленные на экран “Избранное” Пример экрана “Избранное” Указание положения отображаемого в настоящий момент экрана “Избранное”. Проведите влево или вправо, чтобы сменить страницу. Можно добавить до 6 страниц.

Добавление элементов

Отобразится флажок в верхней левой области значка добавления и произойдет переключение в режим “Редактир.”. Коснитесь [ ] (Добавить). Отобразятся добавляемые элементы (категории).

Коснитесь требуемого элемента, чтобы добавить его (категория). Выберите требуемый элемент, чтобы добавить его. Для получения дополнительной информации о добавляемых элементах см. раздел “Редактирование экрана “Избранное”” в руководстве пользователя.

• Можно добавить до 54 элементов.
• Добавить элемент более одного раза не

После завершения редактирования коснитесь [ ] (Назад). После отображения подтверждающей надписи коснитесь [OK]. Редактирование будет завершено и произойдет переход к экрану “Избранное”.

• Если во время редактирования коснуться [ ] (Отмена), произойдет переход к предыдущему экрану редактирования элементов экрана “Избранное”. 6-RU ALPINE X801D-U 68-29530Z16-A_QRG (RU)

Руководство пользователя

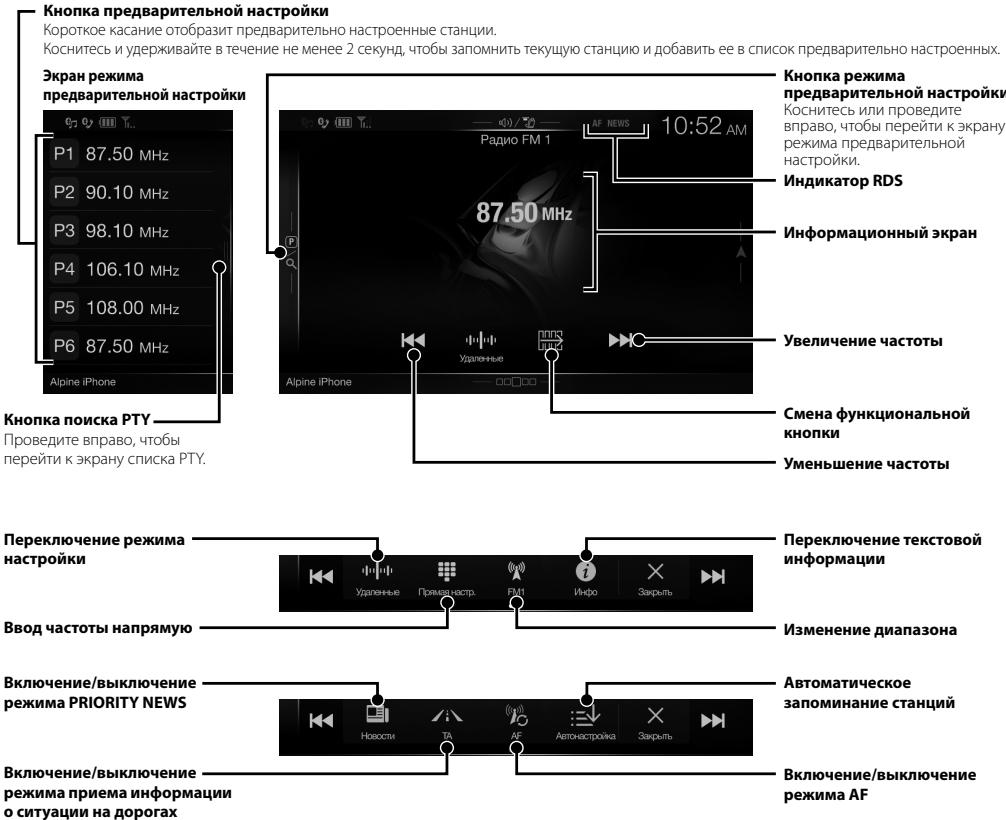

Радио/RDS Работа с радио/RDS Кнопка предварительной настройки Короткое касание отобразит предварительно настроенные станции. Коснитесь и удерживайте в течение не менее 2 секунд, чтобы запомнить текущую станцию и добавить ее в список предварительно настроенных. Экран режима предварительной настройки

Кнопка режима предварительной настройки Коснитесь или проведите вправо, чтобы перейти к экрану режима предварительной Индикатор RDS

Информационный экран

Кнопка поиска PTY Проведите вправо, чтобы перейти к экрану списка PTY. Смена функциональной Уменьшение частоты Переключение режима

Переключение текстовой

Ввод частоты напрямую Изменение диапазона Включение/выключение режима PRIORITY NEWS Автоматическое запоминание станций Включение/выключение режима приема информации о ситуации на дорогах Включение/выключение режима AF

7-RU ALPINE X801D-U 68-29530Z16-A_QRG (RU) Руководство пользователя

Кнопка предварительной настройки Короткое касание отобразит предварительно настроенную службу. Коснитесь и удерживайте в течение не менее 2 секунд, чтобы запомнить текущую службу и добавить ее в список предварительно настроенных. Экран режима предварительной настройки Кнопка режима предварительной настройки Коснитесь или проведите вправо, чтобы перейти к экрану режима предварительной

Индикатор DAB Информационный экран Увеличение частоты Кнопка режима расширенного поиска Проведите вправо, чтобы перейти к экрану списка всех служб (отобразится список всех служб, текущий список или список PTY). Переключение режима

Смена функциональной Уменьшение частоты Отображается информация о программе, фотографии исполнителя и рекламные объявления, синхронизируемые со служебным компонентом, принимаемым в настоящий

Ввод частоты напрямую

Отображение экрана выбора службы Отображение экрана выбора PTY Переключение текстовой информации Переключение между основной/дополнительной

Включение/выключение режима PRIORITY NEWS Включение/выключение режима приема информации о ситуации на дорогах Они могут не отображаться в зависимости от служебного компонента, принимаемого в настоящий момент. 8-RU ALPINE X801D-U 68-29530Z16-A_QRG (RU) Руководство пользователя Работа с флэш-накопителем USB (приобретается дополнительно) Работа с флэш-накопителем USB (приобретается дополнительно)

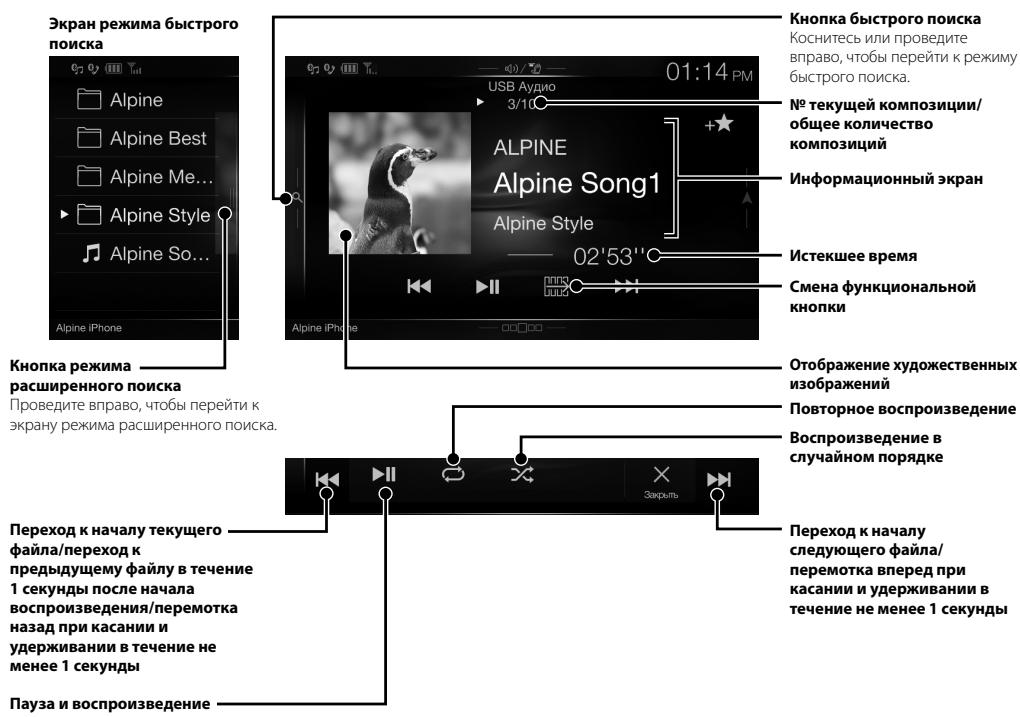

Есть возможность воспроизводить аудиофайлы (MP3/WMA/AAC/FLAC), записанные на флэш-накопителе USB, на встроенном плеере данной системы. Экран режима быстрого

Кнопка быстрого поиска Коснитесь или проведите вправо, чтобы перейти к режиму быстрого поиска.

№ текущей композиции/ общее количество

Информационный экран

Смена функциональной

Кнопка режима расширенного поиска Проведите вправо, чтобы перейти к экрану режима расширенного поиска. Отображение художественных изображений Повторное воспроизведение Переход к началу текущего файла/переход к предыдущему файлу в течение 1 секунды после начала воспроизведения/перемотка назад при касании и удерживании в течение не менее 1 секунды Переход к началу следующего файла/ перемотка вперед при касании и удерживании в течение не менее 1 секунды

Воспроизведение в случайном порядке

Пауза и воспроизведение

9-RU ALPINE X801D-U 68-29530Z16-A_QRG (RU) Руководство пользователя HDMI (приобретается дополнительно) DVD Работа с устройством HDMI (DVD-проигрывателем) (приобретается дополнительно) При подключении дополнительного проигрывателя DVE-5300 (DVD-проигрыватель) им можно управлять с данного устройства. Переход к началу текущей главы/переход к предыдущей главе в течение одной секунды после начала воспроизведения/перемотка назад при касании и удерживании в течение не менее 1 секунды

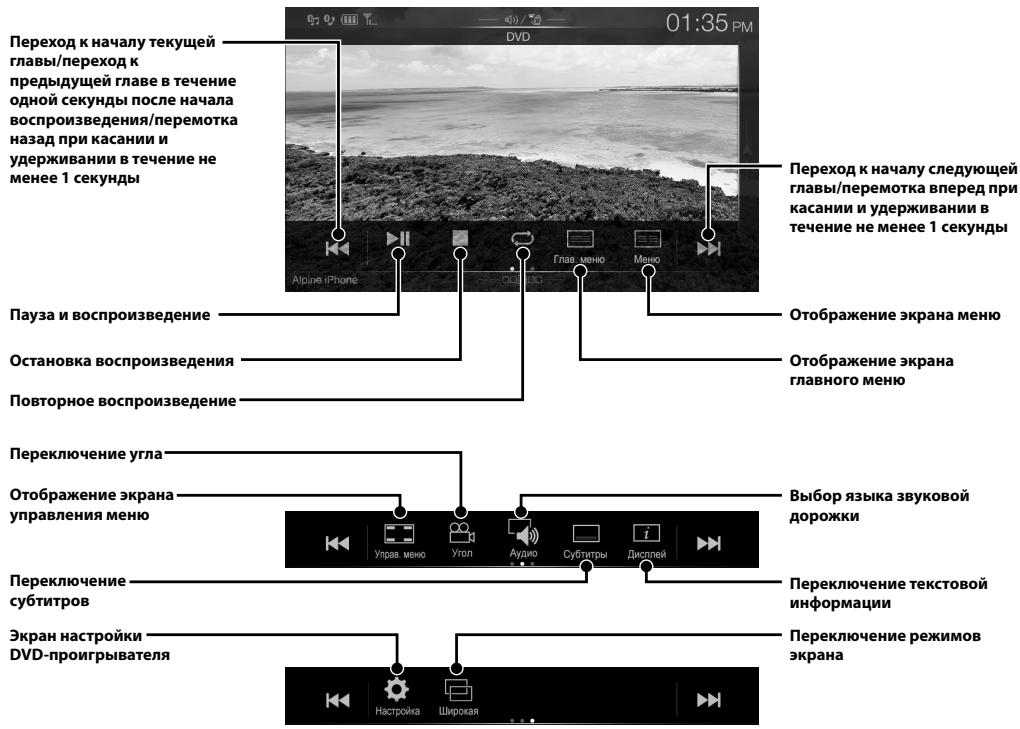

Переход к началу следующей главы/перемотка вперед при касании и удерживании в течение не менее 1 секунды Пауза и воспроизведение Отображение экрана меню Остановка воспроизведения Отображение экрана главного меню Повторное воспроизведение Переключение угла Отображение экрана управления меню Выбор языка звуковой

Переключение текстовой

Экран настройки DVD-проигрывателя Переключение режимов

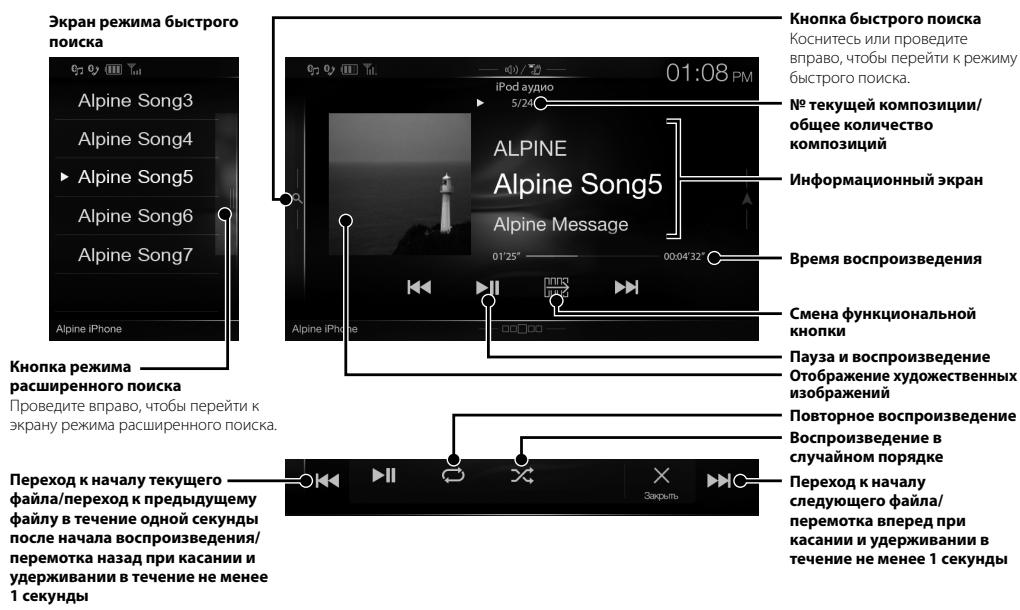

ьно) DVD Руководство пользователя iPod/iPhone (приобретается дополнительно) Работа с iPod/iPhone (приобретается дополнительно) В зависимости от модели iPod/iPhone потребуется наличие приобретаемого дополнительно кабеля USB-AV для iPod/iPhone (KCU-461iV) или приобретаемого дополнительно кабеля Lightning-USB (KCU-471i).

Кнопка быстрого поиска Коснитесь или проведите вправо, чтобы перейти к режиму быстрого поиска. Экран режима быстрого

№ текущей композиции/ общее количество

Информационный экран

Время воспроизведения

Смена функциональной

Переход к началу текущего файла/переход к предыдущему файлу в течение одной секунды после начала воспроизведения/ перемотка назад при касании и удерживании в течение не менее 1 секунды Поиск музыкального файла (режим расширенного поиска)

Пауза и воспроизведение Отображение художественных изображений Повторное воспроизведение Воспроизведение в случайном порядке Переход к началу следующего файла/ перемотка вперед при касании и удерживании в течение не менее 1 секунды Кнопка режима расширенного поиска Проведите вправо, чтобы перейти к экрану режима расширенного поиска.

Коснитесь имени нужного исполнителя.

Например: поиск по имени исполнителя

Коснитесь [Исполнители] на экране режима расширенного поиска.

Откроется экран поиска альбома выбранного исполнителя. Коснитесь [ ] на нужном исполнителе, чтобы воспроизвести все композиции выбранного исполнителя.

Коснитесь названия нужного альбома. Будут отображены все композиции из выбранного альбома. Коснитесь [ ] на нужном альбоме, чтобы воспроизвести все композиции выбранного

Коснитесь названия нужной композиции. Начнется воспроизведение выбранной композиции.

• Коснитесь [ ] “Все”, чтобы воспроизвести все композиции в списке. ALPINE X801D-U 68-29530Z16-A_QRG (RU) 11-RU Руководство пользователя Настройка Bluetooth, работа с Bluetooth Функция телефона “Свободные руки”

Вызов по телефону с использованием функции HFP (“Свободные руки”) можно осуществить при использовании с данным устройством мобильного телефона с поддержкой соответствующих профилей. Подключение устройства с поддержкой BLUETOOTH (согласование) Функция BLUETOOTH всегда доступна на данном устройстве. Поэтому можно в любое время осуществлять поиск устройства с поддержкой BLUETOOTH для согласования.

Коснитесь кнопки [Настройка] на экране меню.

После завершения регистрации устройства появится сообщение и устройство перейдет в обычный режим.

• Можно зарегистрировать до 5 мобильных телефонов с поддержкой BLUETOOTH.
• Процесс регистрации BLUETOOTH различается в зависимости от версии устройства и SSP (Simple Secure Pairing). Если на устройстве появляется пароль из 4 или 6 символов, введите пароль на устройстве с поддержкой BLUETOOTH. Если на устройстве появляется пароль из 6 символов, убедитесь, что такой же пароль отображается на устройстве с поддержкой BLUETOOTH, и коснитесь “Yes”.

• Убедитесь, что для параметра “Bluetooth” установлено значение “On” ( ). Входящий вызов сопровождается рингтоном и отображением входящего Экран уведомления о входящем звонке Коснитесь [Настройка Bluetooth-устр.].

Коснитесь [ ] (Поиск) в области “No Device”.

Коснитесь экрана уведомления о входящем звонке. Вызов будет принят. Область информации о вызове

Коснитесь [ ] (Звук), [ ] (Свободные руки) или [ ] (Обе функции) для устройства в списке, которое следует подключить.

При касании области информации вызова во время вызова можно перейти к экрану телефона и отрегулировать громкость речи и т.д. использование в качестве аудиоустройства. Свободные использование в качестве устройства “Свободные руки”. Завершение вызова

использование в качестве аудиоустройства и устройства “Свободные руки”. 12-RU ALPINE X801D-U 68-29530Z16-A_QRG (RU) Коснитесь [ ] (Завершить). Вызов будет завершен. ooth

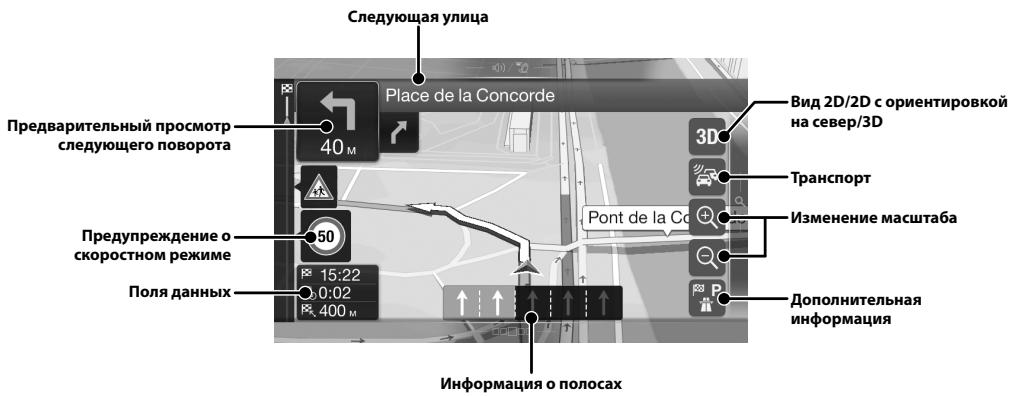

Функции карт Ниже представлен обзор различных кнопок и значков на экране карты. Для получения дополнительной информации о данном экране см. руководство пользователя. Следующая улица

Вид 2D/2D с ориентировкой на север/3D Предварительный просмотр следующего поворота

Изменение масштаба Предупреждение о скоростном режиме Поля данных

Информация о полосах

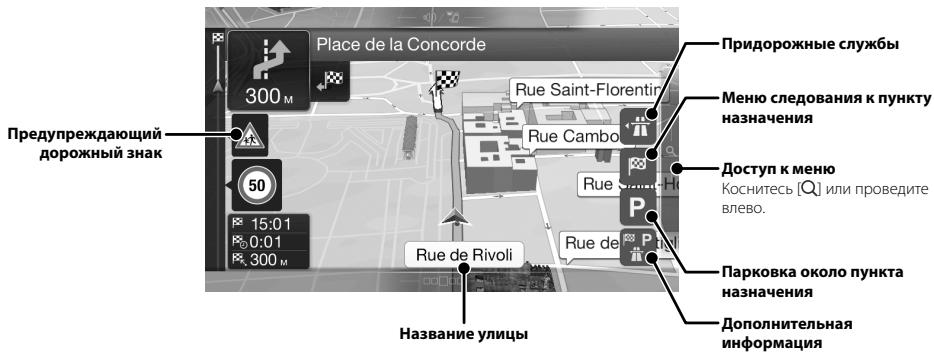

Придорожные службы Меню следования к пункту

Предупреждающий дорожный знак Доступ к меню Коснитесь [ ] или проведите

Парковка около пункта Название улицы Дополнительная

Для доступа в меню навигации коснитесь [ ] у правого края экрана карты или проведите влево. Можно также нажать кнопку . Многопунктовый маршрут Маршрут можно построить из одной или нескольких точек. Маршрут можно также спланировать независимо от текущего положения GPS путем установки новой начальной Новый маршрут Выбор пункта назначения путем ввода адреса или координат. Выбрать пункт назначения также можно, указав место, сохраненное местоположение или сохраненный маршрут. Кроме того, можно просмотреть недавние пункты назначения в истории. При наличии соединения с Интернетом можно дополнительно облегчить задачу нахождения пункта назначения путем поиска его в Доступ к карте Коснитесь или проведите

Доступ к дополнительным параметрам и проверка информации по навигации. Setup Настройка работы навигационного программного обеспечения.

Установка пункта назначения Пример ниже описывает процесс поиска пункта назначения путем выбора меню [Город/индекс] в меню

• Выполнить поиск и сузить поиск страны/штата можно, начав с меню [Страна/штат].

Коснитесь [Новый маршрут] в меню

Коснитесь [More], чтобы изменить параметры маршрута, или [Начать навигацию], чтобы начать поездку.

Коснитесь [Город/индекс]. Введите название города или индекс.

• Коснитесь , чтобы отобразить список подходящих названий.

Введите нужное название улицы.

• Коснитесь , чтобы отобразить список подходящих названий.

Введите номер дома или пересекающую

Маршрут будет вычислен, и отобразится карта, показывающая весь маршрут. После этого можно будет проверить информацию маршрута и альтернативные маршруты. 15-RU ALPINE X801D-U 68-29530Z16-A_QRG (RU) Руководство пользователя Технические характеристики X701 Технические характеристики CD/DVD

Bluetooth Размер экрана Технические характеристики Bluetooth Bluetooth V2.1+EDR Выходная мощность макс. +4 дБм (Класс мощности 2) HFP (профиль гарнитуры) OPP (профиль для передачи PBAP (профиль для обмена записями в телефонных книгах) A2DP (расширенный профиль распространения аудио) AVRCP (профиль дистанционного управления аудио/видео) SPP (профиль последовательного

8” (X801D-U) 7” (X701D/INE-W997D) Тип LCD прозрачный тип TN LCD Система работы активная матрица TFT Количество элементов изображения 1152000 пикселей (800 × 480 × 3 (RGB)) Фактическое количество элементов изображения не менее 99 % Система подсветки LED FM-ТЮНЕР Диапазон настройки 87,5 - 108,0 МГц Пороговая чувствительность одного канала 8,1 дБфВт (0,7 мкВ/75 Ом) Пороговая чувствительность 50 dB 12 дБфВт (1,1 мкВ/75 Ом) Избирательность альтернативного канала 80 dB Отношение сигнал/шум 65 dB Переходное затухание между каналами Stereo 35 dB Коэффициент захвата 2,0 dB LW-ТЮНЕР РАЗМЕР КОРПУСА Диапазон настройки

Чувствительность (стандарт IEC) 31,6 мкВ/30 дБфВт

USB РАЗМЕР ВЫСТУПАЮЩЕЙ ЧАСТИ Требования к USB USB 2.0 Максимальная потребляемая мощность 1500 мА (поддержка CDP) Класс USB USB (воспроизведение с устройства)/ USB (класс массовой памяти) Файловая система FAT16/32 Количество каналов 2 канала (стерео) Частотная характеристика1 5 - 20000 Гц (±1 dB) Суммарный коэффициент гармонических искажений 0,008% (при 1 кГц) Динамический диапазон 95 dB (при 1 кГц) Отношение сигнал/шум 100 dB Разделение каналов 85 dB (при 1 кГц)

HDMI Входной формат Выходной формат 720p/480p/VGA 480p GPS Частота приема GPS 1575,42 ±1 МГц Чувствительность приема GPS макс. -130 dB 16-RU ALPINE X801D-U 68-29530Z16-A_QRG (RU)

Пороговая чувствительность 25,1 мкВ/28 дБфВт 1 Частотная характеристика может отличаться в зависимости от программного обеспечения устройства кодирования/скорости передачи бит.

14,4 В постоянного тока (допускается 11-16 В) Рабочая температура от -20°C до + 60°C Максимальная выходная мощность 50 Вт × 4 2,9 кг (X801D-U) 2,7 кг (INE-W997D) Уровень выходного аудиосигнала Предварительный выход (фронт, тыл): 4 В/10 кОм (макс.) Предварительный выход (сабвуфер): 4 В/10 кОм (макс.) MW-ТЮНЕР

Потребляемая мощность

178 мм 100 мм 164 мм 190 мм (X801D-U) 170 мм (INE-W997D) 121 мм (X801D-U) 96 мм (INE-W997D) 22 мм (X801D-U) 17 мм (INE-W997D)

• Из-за непрерывного совершенствования продукта его технические характеристики и дизайн могут изменяться без предварительного уведомления.
• Панель LCD изготовлена по сверхточной технологии. Количество эффективных пикселей превышает 99,99%. Это означает, что существует вероятность наличия 0,01% пикселей, которые всегда включены или всегда выключены.

Частотная характеристика CD: 5 - 20000 Гц (± 1 dB) Коэффициент детонации (% ср-кв) Ниже измеримого предела Суммарный коэффициент гармонических искажений 0,02% (при 1 кГц) Динамический диапазон 95 dB (при 1 кГц) Разделение каналов 65 dB (при 1 кГц) Горизонтальное разрешение 500 линий или больше Уровень выходного сигнала 1 Vp-p (75 Ом) Отношение сигнал/шум видеосигнала DVD: 60 dB Отношение сигнал/шум аудиосигнала 95 dB

ОПТИЧЕСКИЙ ЗВУКОСНИМАТЕЛЬ Длина волны

Мощность лазера DVD: 665 нм CD: 800 нм CLASS II

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Тип батареи

батарея CR2025 42 мм 90 мм 11,6 мм 50 г (без батареи)

Срок службы данного изделия - три года.

Для дополнительного устройства DVE-5300X

• Windows Media и логотип Windows являются товарными знаками или зарегистрированными товарными знаками Microsoft Corporation в США и/ или других странах.
• iPhone, iPod, iPod classic, iPod nano и iPod touch являются товарными знаками корпорации Apple Inc., зарегистрированными в США и других странах.
• “Made for iPod” и “Made for iPhone” означают, что электронный аксессуар разработан специально для подключения к устройству iPod или iPhone соответственно, и сертифицирован разработчиком как удовлетворяющий эксплуатационным стандартам Apple. Корпорация Apple не несет ответственности за работу данного устройства или его соответствие стандартам безопасности и регулятивным нормам. Имейте в виду, что использование данного аксессуара с iPod или iPhone может повлиять на работу беспроводной

• Android является товарным знаком Google Inc. X701D с DVE-5300X
• В этом устройстве применяется технология защиты от копирования, защищенная патентами США и другими правами на интеллектуальную собственность Rovi Corporation. Восстановление алгоритма работы и разборка устройства

• Изготовлено по лицензии компании Dolby Laboratories. “Dolby” и двойной символ “D” являются товарными знаками Dolby Laboratories.

• Для получения информации о патентах DTS посетите веб-сайт http://patents.dts.com. Произведено по лицензии DTS Licensing Limited. DTS, символ, а также DTS вместе с символом являются зарегистрированными товарными знаками, а DTS Digital Surround является товарным знаком корпорации DTS, Inc. © DTS, Inc. Все права

является товарным знаком DVD Format/Logo Licensing Corporation.

• Словесный знак и логотипы Bluetooth® являются зарегистрированными товарными знаками корпорации Bluetooth SIG, Inc. и используются корпорацией Alpine Electronics, Inc. по лицензии.
• Термины HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI являются товарными знаками компании HDMI Licensing LLC, зарегистрированными в США и других странах.

ООО «Компания Бонанза»

Информация о сервисных центрах доступна на сайте www.alpine.ru

• Лицензия на технологию кодирования звука MPEG Layer-3 получена от Fraunhofer IIS и Thomson. При поставке этого продукта предоставляется лицензия на частное, некоммерческое использование и не предоставляется лицензия и не подразумеваются какие-либо права на использование данного продукта в целях коммерческого (т.е. для получения прибыли) радиовещания в реальном времени (наземного, спутникового, кабельного и/или иного), широкого вещания или потоковой передачи данных через Интернет, интрасети и/или иные сети или другие сети распределения электронного содержания, такие как приложения звуковоспроизведения за плату или по требованию. Для такого использования требуется отдельная лицензия. Для получения дополнительной информации посетите веб-сайт http://www.mp3licensing.com
