РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ASPIRATEURBALAIT30 DREAME

Руководство пользователя

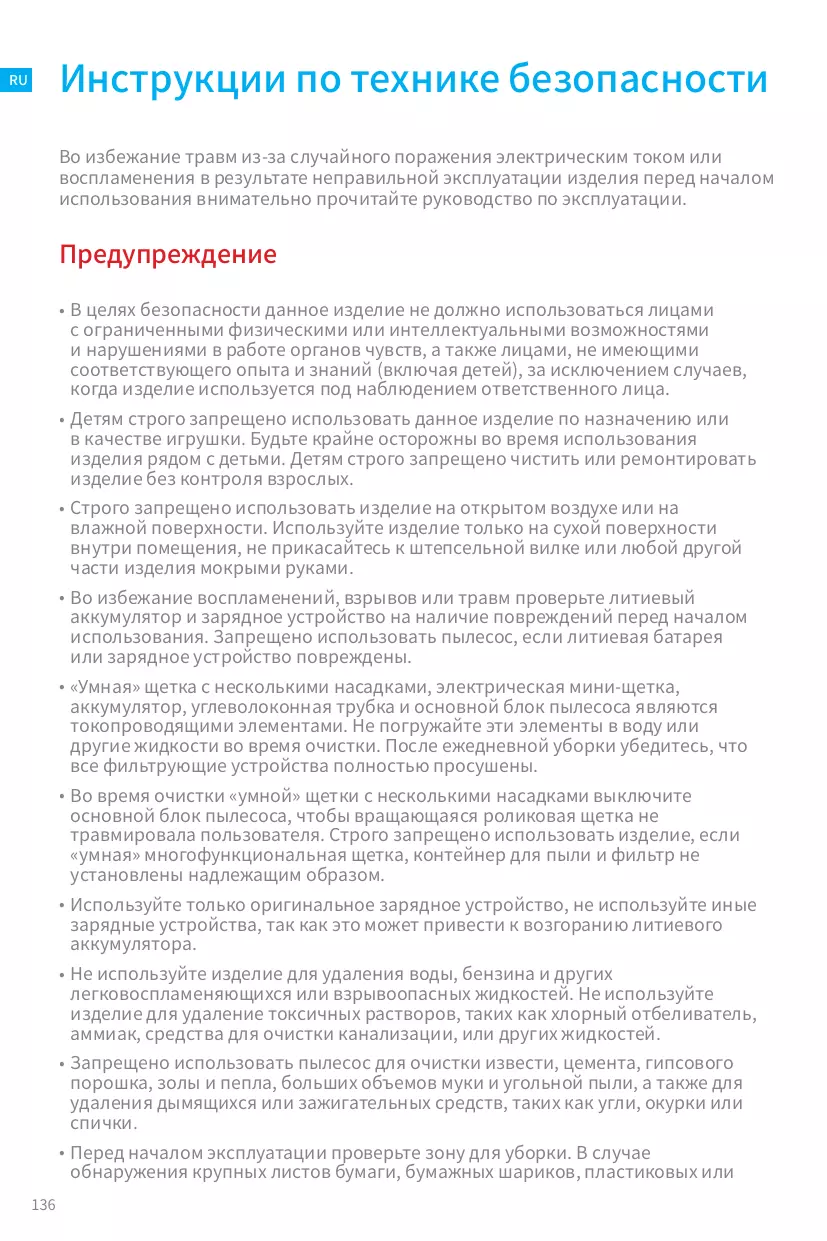

Инструкции по технике безопасности

Во избежание травм из-за случайного поражения электрическим током или воспламенения в результате неправильной эксплуатации изделия перед началом использования внимательно прочитайте руководство по эксплуатации. Предупреждение

• В целях безопасности данное изделие не должно использоваться лицами с ограниченными физическими или интеллектуальными возможностями и нарушениями в работе органов чувств, а также лицами, не имеющими соответствующего опыта и знаний (включая детей), за исключением случаев, когда изделие используется под наблюдением ответственного лица.

• Детям строго запрещено использовать данное изделие по назначению или в качестве игрушки. Будьте крайне осторожны во время использования изделия рядом с детьми. Детям строго запрещено чистить или ремонтировать изделие без контроля взрослых.

• Строго запрещено использовать изделие на открытом воздухе или на влажной поверхности. Используйте изделие только на сухой поверхности внутри помещения, не прикасайтесь к штепсельной вилке или любой другой части изделия мокрыми руками.

• Во избежание воспламенений, взрывов или травм проверьте литиевый аккумулятор и зарядное устройство на наличие повреждений перед началом использования. Запрещено использовать пылесос, если литиевая батарея или зарядное устройство повреждены.

• «Умная» щетка с несколькими насадками, электрическая мини-щетка, аккумулятор, углеволоконная трубка и основной блок пылесоса являются токопроводящими элементами. Не погружайте эти элементы в воду или другие жидкости во время очистки. После ежедневной уборки убедитесь, что все фильтрующие устройства полностью просушены.

• Во время очистки «умной» щетки с несколькими насадками выключите основной блок пылесоса, чтобы вращающаяся роликовая щетка не травмировала пользователя. Строго запрещено использовать изделие, если «умная» многофункциональная щетка, контейнер для пыли и фильтр не установлены надлежащим образом.

• Используйте только оригинальное зарядное устройство, не используйте иные зарядные устройства, так как это может привести к возгоранию литиевого аккумулятора.

• Не используйте изделие для удаления воды, бензина и других легковоспламеняющихся или взрывоопасных жидкостей. Не используйте изделие для удаление токсичных растворов, таких как хлорный отбеливатель, аммиак, средства для очистки канализации, или других жидкостей.

• Запрещено использовать пылесос для очистки извести, цемента, гипсового порошка, золы и пепла, больших объемов муки и угольной пыли, а также для удаления дымящихся или зажигательных средств, таких как угли, окурки или

• Перед началом эксплуатации проверьте зону для уборки. В случае

обнаружения крупных листов бумаги, бумажных шариков, пластиковых или острых предметов (таких как стекло, гвозди, винты, монеты и т.д.), а также элементов крупнее диаметра коктейльной трубочки удалите их, чтобы избежать засорения всасывающей трубки и нарушения нормальной работы

• Избегайте соприкосновения воздушного отверстия и движущихся элементов изделия с волосами, одеждой, пальцами и другими частями тела. Не направляйте удлинитель и другие детали изделия в сторону глаз, ушей или

• Запрещено помещать какие-либо предметы на всасывающее отверстие. Не используйте пылесос, если всасывающее отверстие засорилось. Наличие больших кусков пыли, ваты, волос и других предметов может привести к ослаблению воздушного потока. Своевременно проводите очистку.

• Не прислоняйте пылесос к неустойчивым предметам, таким как стулья или столы, чтобы избежать повреждения пылесоса и травмирования пользователя в результате падения пылесоса. В случае повреждения или поломки пылесоса в результате падения обратитесь в официальный сервисный центр. Не разбирайте изделие самостоятельно.

• Осуществляйте зарядку в строгом соответствии с инструкциями. В случае неправильной зарядки и превышения указанного диапазона температуры, аккумулятор может быть поврежден.

• Извлеките штепсельную вилку перед техническим обслуживанием или ремонтом, а также в случае продолжительного хранения изделия.

• Будьте предельно внимательны во время использовании изделия для уборки

• Не проводите сборку, не заряжайте и не используйте данное изделие на улице, в ванной комнате или вблизи бассейна.

• Опасность возгорания: не наносите какие-либо ароматизаторы на фильтр данного изделия, так как химические вещества, содержащиеся в таких жидкостях, легко воспламеняются и могут привести к возгоранию.

• Данное изделие подходит исключительно для домашнего использования.
• Используйте только оригинальное зарядное устройство (модель ZD024M340090EU/ZD024M340090AU). Несоблюдение этого правила может привести к возгоранию литиевого аккумулятора.

• Используйте только аккумуляторы модели P2033-8S1P-PAA. Несоблюдение этого правила может привести к возгоранию литиевого аккумулятора.

• Запрещается использовать и хранить изделие в экстремальных температурных условиях (ниже 0℃ или выше 40℃). Используйте оригинальный адаптер питания и проводите подзарядку при температуре от 0°C до 40°C.

• Данное изделие предназначено только для домашнего использования. Меры предосторожности при хранении и транспортировке: - Не транспортируйте робот-пылесос при температуре выше 50°C или ниже –20°C. - В случае краткосрочного хранения, например одного месяца, пылесос рекомендуется хранить при температуре от –20°C до 50°C и относительной влажности 60% ± 5%. В случае длительного хранения пылесос рекомендуется хранить при температуре окружающей среды от 0°C до 25°C.

- Утилизируйте пылесос надлежащим образом. По окончании срока службы утилизируйте пылесос в соответствии с местными законами и нормативными актами страны/региона использования. Дату производства см. на этикетке со штрих-кодом. Мы, компания Dreame Trading (Tianjin) Co., Ltd., настоящим заявляем, что данное изделие соответствует требованиям всех действующих директив ЕС и европейских стандартов со всеми изменениями и дополнениями. Полный текст декларации о соответствии нормативным требованиям ЕС доступен по адресу: www.dreame-technology.com Подробное электронное руководство см. по адресу https://www.dreametechnology.com/pages/user-manuals-and-faqs

Список аксессуаров Нижний адаптер Углеволоконная

Удлинительная трубка

насадка LED Подставка для зарядки и хранения "2 в 1" (в комплекте: 2 винта, 2 дюбеля и стикер места

Примечание. Все иллюстрации в данном руководстве приведены исключительно для справки. По внешним параметрам ориентируйтесь на фактический вид изделия.

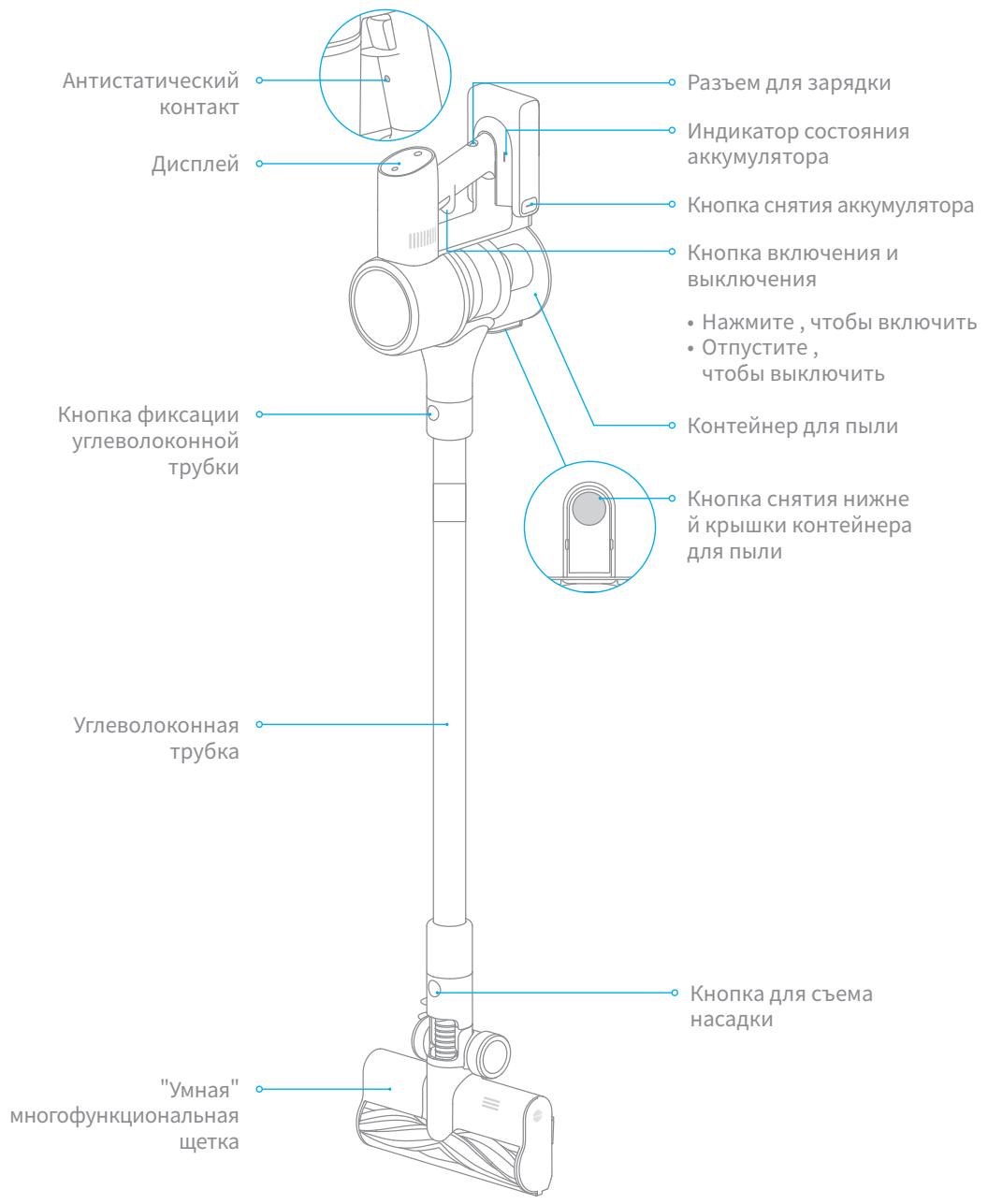

Название детали Антистатический

Разъем для зарядки Индикатор состояния аккумулятора Кнопка снятия аккумулятора Кнопка включения и

Кнопка фиксации углеволоконной

• Нажмите , чтобы включить
• Отпустите , чтобы выключить Контейнер для пыли Кнопка снятия нижне й крышки контейнера

Описание функций дисплея Электронная блокировка/ Сброс фильтра

• Нажмите, чтобы переклю читься в рабочий режим Режим блокировки Режим работы

• Нажмите и удерживайте в течение 1,5 секунды, чтоб ы войти в интерфейс сбро Переключатель Нажмите, чтобы переключить режим работы пылесоса Индикатор объема Остаток рабочего времени в текущем

Кривая контроля уровня пыли в реальном времени В реальном времени постепенно изменяет цвет на красный, оранжевый или зеленый в зависимости от объема собранной пыли

• Зеленый: низкий Примечание.

• Во время работы пылесоса уровень загрязнения отображается в реальном времени с помощью индикатора объема пыли и кривой контроля уровня пыли.
• Остаток рабочего времени отображается приблизительно для ознакомления и может отличаться от реального времени.

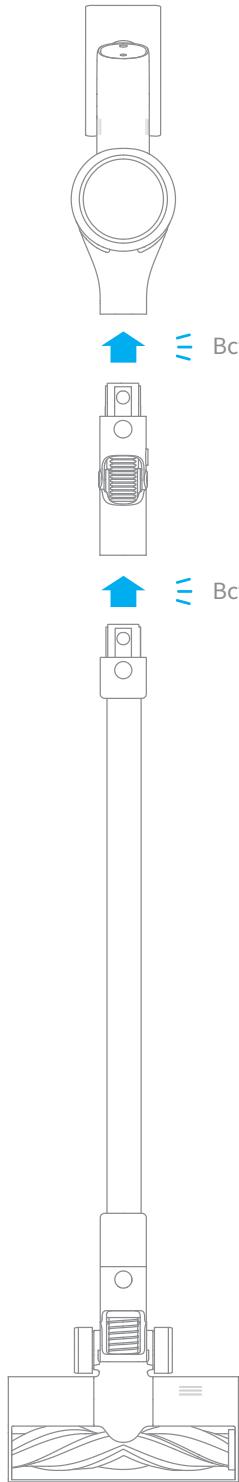

Инструкция по установке и сборке

Вставьте до щелчка Вставьте до щелчка

Инструкция по установке и сборке

аксессуаров Вставьте до щелчка Вставьте до щелчка

Инструкция по установке и сборке

Установка аксессуаров Вставьте до щелчка Вставьте до щелчка Вставьте до щелчка

Инструкция по установке и сборке

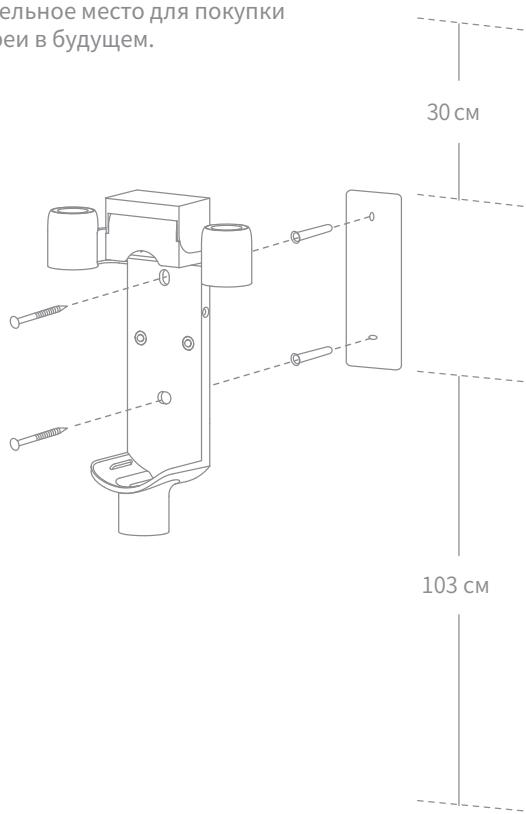

Установка подставки для зарядки и хранения "2 в 1" Подставка для зарядки и хранения "2 в 1" — это дополнительный аксессуар, который может быть установлен по необходимости. Примечание. Подставку для зарядки и хранения "2 в 1" следует устанавливать в прохладном и сухом месте рядом с электрической розеткой. Перед установкой убедитесь, что непосредственно рядос с местом установки подставки отсутствуют провода и трубки.

1. Наклейте стикер места фиксации на стене параллельно полу на расстоянии

не менее 103 см (от нижнего края стикера до пола) и оставьте минимум 30 см* свободного пространства над верхнем краем стикера.

2. При помощи перфоратора со сверлом 8 мм просверлите отверстия согласно

отметка на стикере и вставьте дюбель в каждое отверстие.

3. Соедините монтажные отверстия на подставке для зарядки и хранения "2 в

1" с отверстиями в стене, а затем прикрутите подставку к стене с помощью прилагающихся винтов. *30 см: дополнительное место для покупки смененной батареи в будущем. 30 см 103 см

Перед первым использованием зарядите пылесос до полной зарядки. Примечание.

• Первая зарядка займет около 4 часов.

• После безостановочной уборки в режиме Турбо аккумулятор может сильно нагреться, поэтому пылесосу может потербоваться больше времени на подзарядку. Рекомендуется остудить робот в течение 30 минут и затем начать подзарядку. Режимы зарядки Зарядка с помощью зарядного

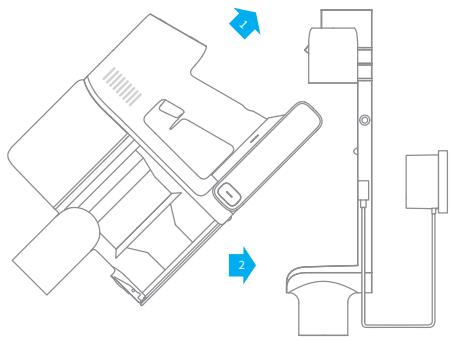

Зарядка с помощью подставки для зарядки

Способы отображения уровня зарядки

Цифровое отображение уровня заряда на дисплее во время зарядки. Цифра 100 означает, что аккумулятор полностью

Индикатор состояния аккумулятора Во время зарядки аккумулятора индикатор мигает белым. После окончания зарядки мигание индикатора прекратится и загорится белый свет. Примечание.

Через 5 минут после окончания зарядки индикатор погаснет, а пылесос перейдет в энергосберегающий режим. Правила эксплуатации изделия

Настройка языка Удерживайте кнопку в течение 3 сек., чтобы отобразился интерфейс меню, , чтобы выбрать опцию выбора языка. Удерживайте кнопку течение 1 сек., чтобы перейти в интерфейс выбора языка. Затем нажатием пролистайте список языков и выберите необходимый язык, удержав в течение 3 сек. Журнал уборки Удерживайте кнопку в течение 3 сек., чтобы отобразился интерфейс меню, , чтобы выбрать опцию журнала уборки. Удерживайте кнопку течение 1 сек., чтобы перейти в интерфейс журнала уборки и просмотреть историю уборки за последние 7 дней. Примечание.

• В случае отсутствия действий через 15 секунд экран автоматически вернетсяь на главную страницу.
• Чтобы выйти из меню, нажмите кнопку и выберите опцию выхода.

Правила эксплуатации изделия

Переключатель Нажимайте для переключения 4 режимов всасывания: Aвтоматическим, Энергосберегающий, Интенсивный и Турбо. Соответствующий режим всасывания отразится на дисплее. После подсоединения «умной» многофункциональной щетки пылесос сможет автоматически регулировать силу всасывания на паркетном (кафельном) и ковровом покрытиях. Примечание. В случае прерывания уборки в любом режиме после повторного запуска пылесоса будут автоматические восстановлен последний выбранный режим всасывания.

Правила эксплуатации изделия

Рабочие режимы Доступны 2 режима работы робота-пылесоса, которые могут быть выбраны в зависимости от требований к уборке. В рабочем режиме уборки объем пыли определяется за 1 сек. и отображается в реальном времени на кривой контроля уровня пыли на дисплее пылесоса. Режим 1: "прерывистая уборка" Нажмите и удерживайте переключатель пылесоса, чтобы начать работу, и отпустите его, чтобы немедленно остановить. Режим 2: "непрерывная уборка" Нажмите кнопку , чтобы переключиться в режим непрерывной уборки, а затем нажмите переключатель на корпусе, чтобы перевести пылесос в режим непрерывной уборки. С помощью функции электронной блокировки вы можете не удерживать кнопку переключения постоянно для защиты от усталости. Примечание.

• В этом режиме нажмите кнопку переключения, чтобы приостановить работу или повторно запустить палесос без изменения режима работы.
• Повторно нажмите на кнопку электронной блокировки, чтобы выйти из режима непрерывной уборки.

Правила эксплуатации изделия

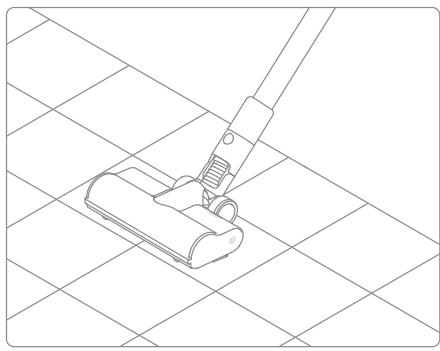

Сценароии использования аксессуаров "Умная" многофункциональная щетка используется для очистки напольных покрытий, например мрамора, плитки и ковров с коротким ворсом. В автоматическом режиме пылесос может автоматически регулировать силу всасывания в зависимости от типа поверхности. Примечание. "Умная" многофункциональная щетка может крепиться непосредственно на пылесос. Щетка "2 в 1" используется для очистки штор, клавиатуры, потолочной плитки, салона автомобиля, кофейных столиков и т. д.

Электрическая мини-щетка используется для уборки грязи, шерсти животных и других стойких загрязнений на диване, матрасе и других тканевых поверхностях. Примечание. Не рекомендуется использовать пылесос для уборки поверхностей, на которых могут остаться зацепки и царапины (напр.

Мягкая щетка для пыли Подходит для очистки жидкокристаллических дисплеев, клавиатур, плафонов, штор, жалюзи и поверхностей других хрупких и ломких

Правила эксплуатации изделия

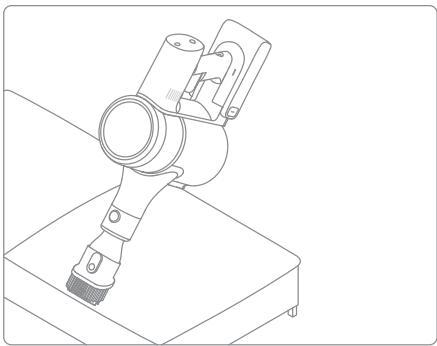

Удлинительная трубка В сочетании с щеткой «2 в 1» мягкая щетка для пыли подходит для уборки выдвигающихся ящиков, салонов автомобилей, поверхности под диваном и других труднодоступных участков. Нижний адаптер Возможность регуляции длины и направления трубки позволяет проводить уборку под кроватью, диваном и другой низкой мебелью. Щелевая насадка LED За счет тонкого всасывающего отверстия и освещения LED-подсветки насадка может глубоко проникать в узкие пространства и тщательно удалять пыль и загрязнения. Примечание.

• В случае заклинивания какой-либо вращающейся детали пылесос может автоматически отключиться. Уберите застрявшие посторонние предметы и продолжите уборку.

• В случае перегрева аккумулятора пылесос автоматически отключится. Подождите, пока температура аккумулятора нормализуется, а затем продолжите уборку.

Меры предосторожности

1. Используйте оригинальные запчасти, в противном случае гарантийное

обслуживание будет недоступно.

2. В случае засорения фильтра, насадки или "умной" многофункциональной щетки

робот-пылесос может выключиться сразу после запуска. Очистите засоренные детали перед повторным запуском.

3. Если вы не планируете использовать пылесос в течение длительного периода

времени, полностью зарядите его, отключите от розетки и положите на хранение в прохладном месте с низкой влажностью вдали от прямых солнечных лучей. Во избежание избыточной разрядки аккумулятора заряжайте пылесос как минимум раз в три месяца. Очистка пылесоса Протрите пылесос мягкой сухой тряпкой. Очистка контейнера для пыли, фильтра предварительной очистки и циклонного блока Если контейнер для пыли заполнен до отметки "MAX", эффективность работы пылесоса может значительно снизиться. Для оптимальной работы своевременно очищайте контейнер для пыли. Перед очисткой контейнера убедитесь, что пылесос отключен от розетки, и не нажимайте кнопку "Пуск".

1. Нажмите кнопку снятия нижней крышки контейнера для пыли в направлении,

обозначенном стрелкой, а затем откройте крышку и извлеките содержимое контейнера.

2. Нажмите кнопку извлечения контейнера для пыли в направлении, обозначенном

стрелкой, как показано на Рис.1, а затем извлеките контейнер для пыли из пылесоса, как на Рис.2.

3. Сначала снимите фильтр предварительной очистки, поверните ручку циклонного

блока против часовой стрелки до упора, а затем извлеките циклонный блок.

4. Протирайте контейнер для пыли тщательно выжатой влажной тряпкой.

Контейнер для пыли содержит электрические компоненты. Запрещено промывать контейнер водой!

5. Тщательно промойте фильтр предварительной очистки и циклонный блок, а

затем отложите минимум на 24 часа для полной просушки.

Примечание. Рекомендуется очищать фильтр предварительной уборки не реже одного раза в 3 месяца, а циклонный блок — не реже одного раза в 6 месяцев.

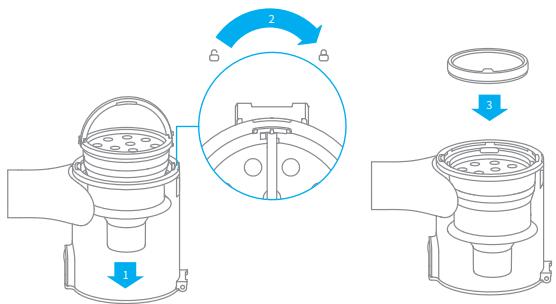

Установка контейнера для пыли, фильтра предварительной очистки и циклонного блока

1. Вставьте циклонный блок вертикально в контейнер для пыли так, чтобы ручка

циклонного блока соединилась с отверстием на левой стенке контейнера для пыли. Поверните ручку по часовой стрелке до упора, а затем опустите ее.

2. Вставьте фильтр предварительной очистки в циклонный блок передней стороной

3. Слегка наклоните контейнер для пыли, чтобы его отверстие соединилось

с фиксатором на пылесосе. Затем осторожно нажмите на контейнеров в направлении, обозначенном стрелкой, до щелчка, чтобы завершить установку.

Очистка фильтра Рекомендуется очищать фильтр каждые 4–6 месяцев.

2. Достаньте фильтр из пылесоса

движением вниз, как показано на

1. Извлеките контейнер для пыли так,

как показано на рисунке.

3. Промойте фильтр чистой водой,

поворачивая фильтр на 360°, чтобы полностью удалить накопившуюся в нем пыль. Несколько раз слегка постучите по фильтру, чтобы убрать избыток грязи.

4. Просушите фильтр в течение как

• Промывайте фильтр только чистой водой. Не используйте чистящие средства.

• Не очищайте фильтр щеткой или пальцами. Уход и ремонт Установка фильтра

1. Вставьте фильтр в пылесос и слегка

нажмите на него, как показано на

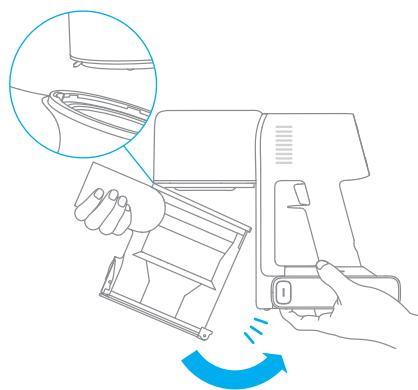

2. Установите контейнер для пыли на

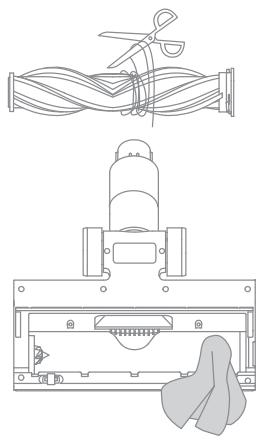

Очистка "умной" многофункциональной щетки

1. Поверните фиксатор против

часовой стрелки до упора, а затем снимите роликовую щетку с "умной" многофункциональной щетки.

2. Вырежьте волосы и другие

волосистые предемты, запутавшиеся в роликовой щетке, с помощью ножниц и выбросьте. Удалите пыль с отверстия и прозрачной крышки с помощью сухой тряпки или бумажного полотенца, а затем просушите и установите на

3. При наличии загрязнений

промойте головку щетки чистой водой до полной очистки.

4. После промывки тщательно

высушите роликовую щетку в вертикальном положении в хорошо проветриваемом месте как минимум в течение 24 часов.

Очистка электрической мини-щетки

1. С помощью монетки поверните

замок против часовой стрелки до

2. После разблокировки снимите

роликовую насадку с щетки, а затем промойте и прочистите.

3. После промывки тщательно

высушите роликовую щетку в вертикальном положении в хорошо проветриваемом месте как минимум в течение 24 часов.

4. После просушки установите

роликовую щетку на место, выполнив все этапы разборки в обратном

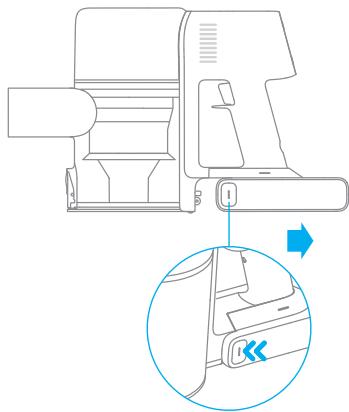

Аккумулятор Пылесос содержит съемный литий-ионный аккумулятор с ограниченным количеством циклов зарядки. После продолжительного использования аккумулятор может перестать держать заряд. Это означает, что срок службы аккумулятора подошел к концу и его требуется заменить.

1. Нажмите кнопку снятия аккумулятора и сдвиньте аккумулятор вправо, как

показано на рисунке, чтобы снять его.

2. Вставьте новый аккумулятор.

Технические характеристики

Время зарядки VTT1 550 Вт Около 4 ч. Напряжение при Номинальное

Емкость батареи "Умная" многофункциональная щетка

40 Вт 2900 мА·ч （Расчетная емкость） Номинальное

29,6 В Электрическая мини-щетка VPA3 Номинальная

29,6 В Зарядное устройство 100–240 В~ 50/60 Гц 0,8 А 34 В 0,9 A Средний КПД в активном состоянии 87,01 % КПД при низкой нагрузке (10 %) Потребляемая мощностьбез

77,01 % 0,1 Вт Перезаряжаемый литий-ионный аккумулятор

29,6 В Емкость батареи

2900 мА·ч （Расчетная емкость） 81,4 Вт·ч Литий-ионный аккумулятор содержит вещества, представляющие опасность для окружающей среды. Перед утилизацией пылесоса сначала выньте аккумулятор и утилизируйте или сдайте его на переработку в соответствии с местными законами и правилами страны или региона эксплуатации.

Если пылесос перестал работать в нормальном режиме, см. таблицу устранения неисправностей ниже. Неисправность

Посторонние шумы в двигателе. Во время зарядки индикатор заряда

Пылесос разрядился или недостаточный заряд аккумулятора. Полностью зарядите пылесос, а затем продолжите использование. Отверстие для всасывания или воздушное отверстие засорилось. Очистите отверстие для всасывания или воздушное отверстие от загрязнений. Заполнен контейнер для пыли и/или засорен фильтр. Очистите контейнер для пыли и очистите блок фильтра . Аксессуар засорился. Очистите аксессуар от загрузнений. Засорение основного всасывающего отверстия или углеволоконной трубки. Удалите посторонние предметы из основного всасывающего отверстия или углеволоконной трубки. В результате засорения автиматически включился режим защиты от перегрева. Зарядное устройство не подключено к пылесосу. Аккумулятор полностью заряжен и перешел в спящий

Если после устранения обоих указанных выше ситуаций проблема по-прежнему не

Слишком низкая или слишком высокая температура аккумулятора. Подождите, пока пылесос остынет, а затем заново включите его. Убедитесь, что зарядное устройство подключено

Пылесос готов к использованию. обратитесь в отдел послепродажного обслуживания компании для проведения Подождите, пока температура аккумулятора нормализуется, а затем продолжите использование. Устранение неисправностей

Примечание. В случае неисправности работы пылесоса на дисплее появится информация о проблеме. Внимамательно прочитайте указанную информацию и изучите таблицу неисправностей для ее устранения.

неисправности Предупреждение о неисправности

Перегрев батареи Подождите, пока температура аккумулятора нормализуется, а затем продолжите использование. Щетка-валик

Обратитесь к руководству по обслуживанию [раздел "Очистка "умной" многофункциональной щетки"] для очистки волос и других загрязнений с роликовой щетки.

Проверьте контейнер для пыли, углеволоконную трубку и «умную» многофункциональную щетку на наличие

Неисправность Обратитесь в отдел послепродажного обслуживания для устранения неполадки. Низкий заряд

Как можно скорее зарядите аккумулятор.

израсходована Как можно скорее зарядите аккумулятор. Расход фильтра подходит к концу Своевременно производите замену фильтра.

Убедитесь, что -фильтр и фильтр предварительной очистки правильно установлены. Заменить фильтр Своевременно производите замену фильтра. После замены фильтра удерживайте кнопку в течение 1,5 сек., перейдите в интерфейс обратного отсчета времени перезагрузки фильтра. Удерживайте кнопку в течение 5 сек. до тех пор, пока на дисплее не появится значок . Перезагрузка фильтра выполнена.

Информация об утилизации и переработке отходов электрического и электронного оборудования

Все изделия с символом раздельного сбора отработанного электрического и электронного оборудования (Директива WEEE 2012/19/EU) следует утилизировать отдельно от несортируемых бытовых отходов. С целью охраны здоровья и защиты окружающей среды такое оборудование необходимо сдавать на переработку в специальные пункты приема электрического и электронного оборудования, определенные правительством или местными органами власти. Правильная утилизация и переработка помогут предотвратить возможные негативные последствия для окружающей среды и здоровья человека. Для получения информации о местонахождении и порядке приема устройств в пунктах приема обратитесь в компанию, занимающуюся установкой оборудования, или в местные органы власти.
