MANUAL DE USUARIO ASPIRATEURBALAIT30 DREAME

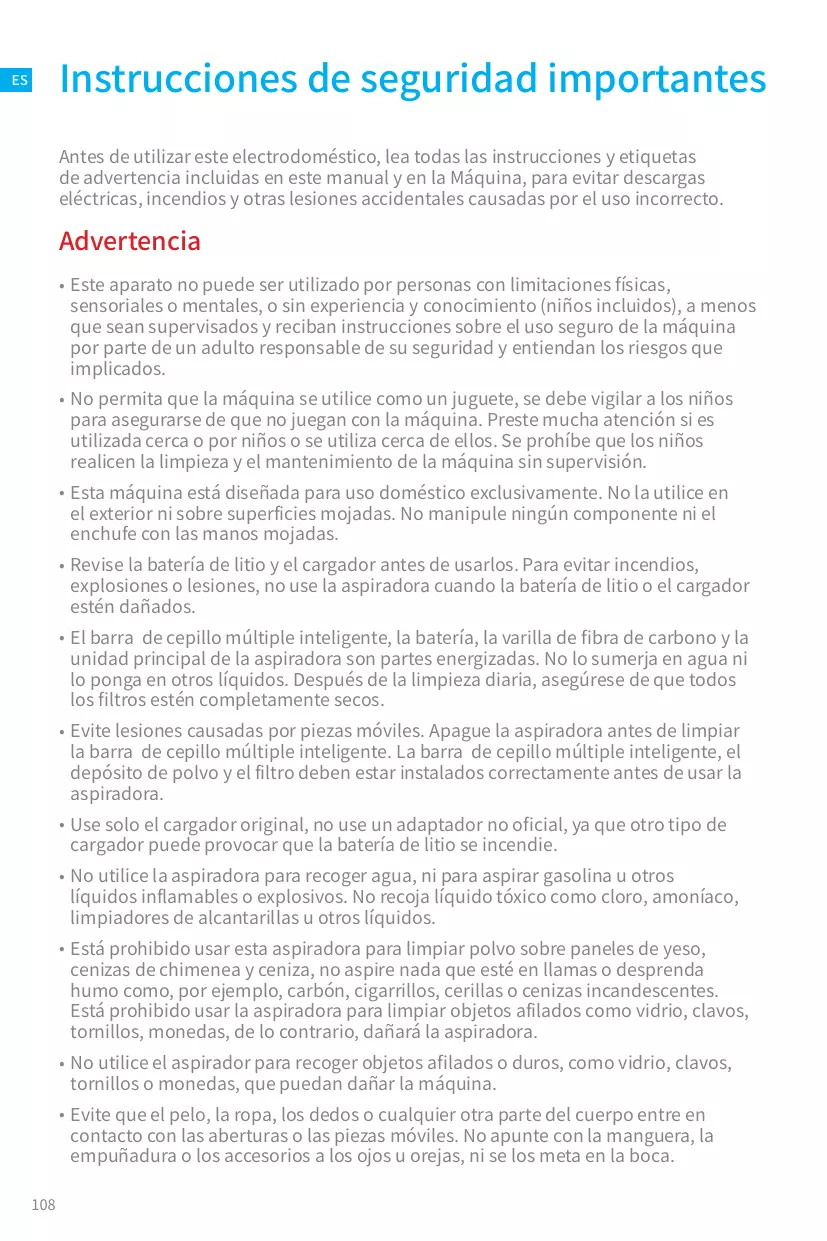

Instrucciones de seguridad importantes

Antes de utilizar este electrodoméstico, lea todas las instrucciones y etiquetas de advertencia incluidas en este manual y en la Máquina, para evitar descargas eléctricas, incendios y otras lesiones accidentales causadas por el uso incorrecto. Advertencia

• Este aparato no puede ser utilizado por personas con limitaciones físicas, sensoriales o mentales, o sin experiencia y conocimiento (niños incluidos), a menos que sean supervisados y reciban instrucciones sobre el uso seguro de la máquina por parte de un adulto responsable de su seguridad y entiendan los riesgos que implicados.

• No permita que la máquina se utilice como un juguete, se debe vigilar a los niños para asegurarse de que no juegan con la máquina. Preste mucha atención si es utilizada cerca o por niños o se utiliza cerca de ellos. Se prohíbe que los niños realicen la limpieza y el mantenimiento de la máquina sin supervisión.

• Esta máquina está diseñada para uso doméstico exclusivamente. No la utilice en el exterior ni sobre superficies mojadas. No manipule ningún componente ni el enchufe con las manos mojadas.

• Revise la batería de litio y el cargador antes de usarlos. Para evitar incendios, explosiones o lesiones, no use la aspiradora cuando la batería de litio o el cargador estén dañados.

• El barra de cepillo múltiple inteligente, la batería, la varilla de fibra de carbono y la unidad principal de la aspiradora son partes energizadas. No lo sumerja en agua ni lo ponga en otros líquidos. Después de la limpieza diaria, asegúrese de que todos los filtros estén completamente secos.

• Evite lesiones causadas por piezas móviles. Apague la aspiradora antes de limpiar la barra de cepillo múltiple inteligente. La barra de cepillo múltiple inteligente, el depósito de polvo y el filtro deben estar instalados correctamente antes de usar la aspiradora.

• Use solo el cargador original, no use un adaptador no oficial, ya que otro tipo de cargador puede provocar que la batería de litio se incendie.

• No utilice la aspiradora para recoger agua, ni para aspirar gasolina u otros líquidos inflamables o explosivos. No recoja líquido tóxico como cloro, amoníaco, limpiadores de alcantarillas u otros líquidos.

• Está prohibido usar esta aspiradora para limpiar polvo sobre paneles de yeso, cenizas de chimenea y ceniza, no aspire nada que esté en llamas o desprenda humo como, por ejemplo, carbón, cigarrillos, cerillas o cenizas incandescentes. Está prohibido usar la aspiradora para limpiar objetos afilados como vidrio, clavos, tornillos, monedas, de lo contrario, dañará la aspiradora.

• No utilice el aspirador para recoger objetos afilados o duros, como vidrio, clavos, tornillos o monedas, que puedan dañar la máquina.

• Evite que el pelo, la ropa, los dedos o cualquier otra parte del cuerpo entre en contacto con las aberturas o las piezas móviles. No apunte con la manguera, la empuñadura o los accesorios a los ojos u orejas, ni se los meta en la boca.

• No introduzca ningún objeto en las aberturas de la máquina. No utilice la máquina

si alguna abertura está bloqueada; manténgalo limpio de polvo, pelusa, pelo o cualquier otra sustancia que pueda reducir el flujo de aire.

• No coloque la aspiradora sobre la silla, la mesa del comedor y otras superficies inestables para evitar daños a la aspiradora o daños al usuario. No utilice la máquina si no funciona correctamente, ha recibido un golpe, se ha caído o ha sufrido daños. Póngase en contacto con el servicio de Atención al Cliente de Dreame, no desmonte la máquina.
• Cargue la batería siguiendo estrictamente las instrucciones del manual. Si no se carga adecuadamente dentro del rango de temperatura especificado, la batería puede dañarse.

• Desconecte el cargador cuando no se utilice durante períodos prolongados y antes de realizar labores de mantenimiento.
• Preste atención mientras limpia en escaleras.

• No instale, cargue ni use este aparato en el exterior, en el baño o alrededor de la piscina.
• Alerta de incendio, no aplique ninguna fragancia o producto perfumado al filtro de este aparato. Las sustancias químicas en este tipo de productos son conocidas por ser inflamables y pueden causar que el aparato se incendie.

• Utilice únicamente el cargador original (modelo ZD024M340090EU/ZD024M340090AU). No hacerlo, podría provocar que la batería de ion de litio se incendie.
• Utilice únicamente el tipo de batería aprobado (modelo P2033-8S1P-PAA). No hacerlo, podría provocar que la batería de ion de litio se incendie.

• No lo use ni almacene en ambientes extremadamente calientes o fríos (por debajo de 0℃/32°F o por encima de 40℃/104°F). Utilice el adaptador de alimentación original para cargar el robot a una temperatura de 0°C a 40°C.
• Lea y guarde estas instrucciones. Nosotros, Dreame Trading (Tianjin) Co., Ltd, por la presente, declaramos que el equipo cumple con las Directivas y Normas Europeas aplicables y las enmiendas. Encontrará el texto completo de la declaración de conformidad de la UE en esta dirección de Internet: www.dreame-techonology.com Para un manual electrónico detallado, vaya a https://www.dreame-technology.com/ pages/user-manuals-and-faqs

Descripción del producto

Lista de accesorios Adaptador flexible Varilla de fibra de carbono

Boquilla combinada (2 en 1) Cepillo de limpieza blando Minicepillo eléctrico Manguera Cargador Barra-cepillo multifunción inteligente Boquilla para ranuras Soporte de carga y almacenamiento 2 en 1 (incluye 2 tornillos, 2 tacos y una plantilla de montaje adhesiva) Nota: La imagen es solo de referencia, el objeto real no necesariamente se relaciona con la imagen. Descripción del producto

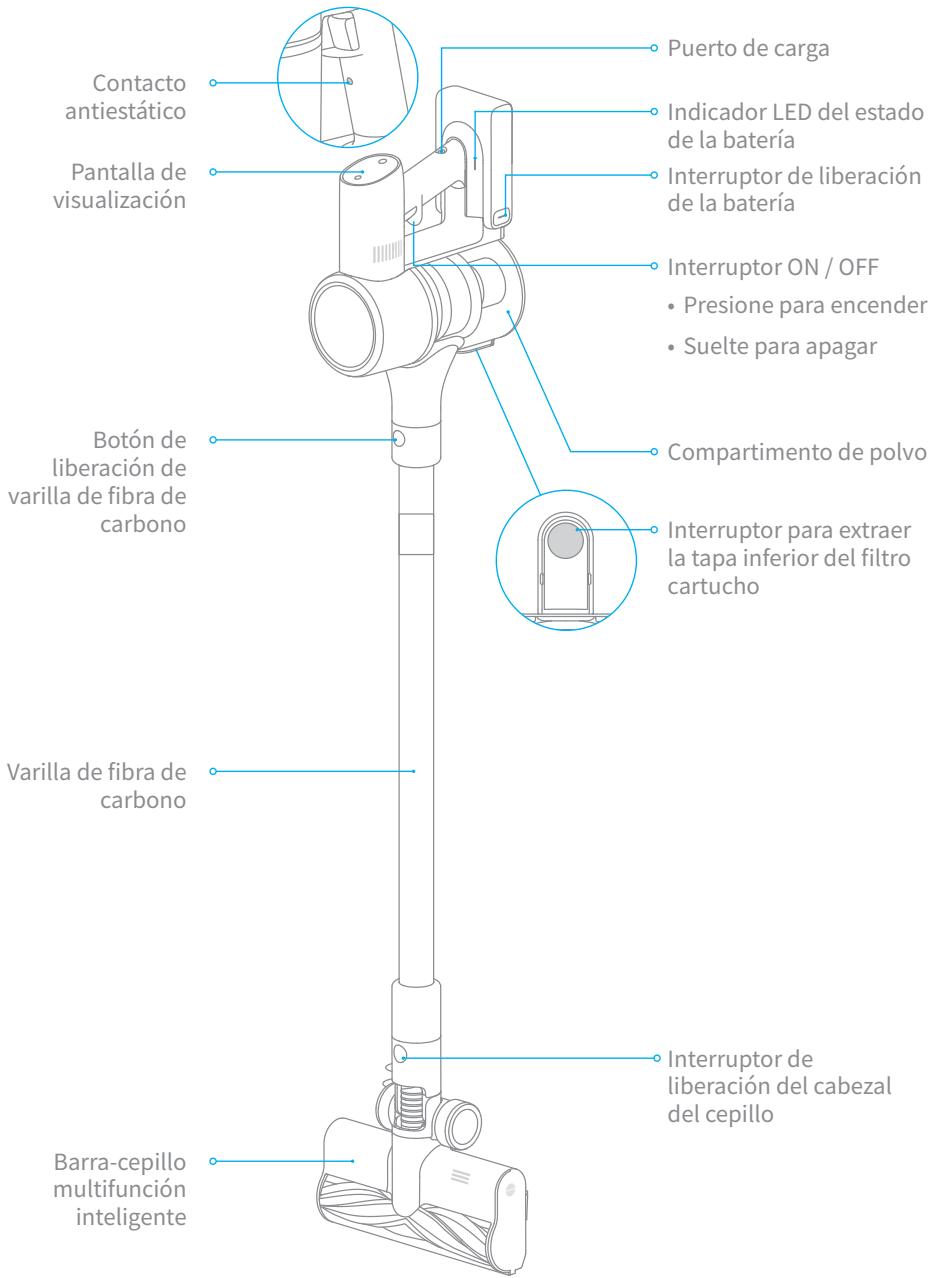

Nombre del componente Contacto antiestático Pantalla de visualización Puerto de carga Indicador LED del estado de la batería Interruptor de liberación de la batería Interruptor ON / OFF

• Presione para encender
• Suelte para apagar Botón de liberación de varilla de fibra de carbono Compartimento de polvo Interruptor para extraer la tapa inferior del filtro cartucho Varilla de fibra de carbono Barra-cepillo multifunción inteligente Interruptor de liberación del cabezal del cepillo

Descripción del producto

Indicaciones de las funciones de pantalla Bloqueo electrónico/ Reemplazar el filtro

• Pulse para cambiar el modo Estado de bloqueo Estado de potencia

• Mantenga pulsado durante

a la interfaz de reinicio del filtro Cambio de velocidad Presione brevemente para cambiar la potencia de la aspiradora. Indicador de nivel de polvo Tiempo de trabajo restante Curva de monitoreo del nivel de polvo en tiempo real El color cambia de acuerdo con el nivel de polvo inhalado

• El color del indicador de nivel de polvo cambian de acuerdo con la cantidad de polvo inhalado.

• El tiempo restante es solo para su referencia y puede ser diferente al tiempo real. Montaje

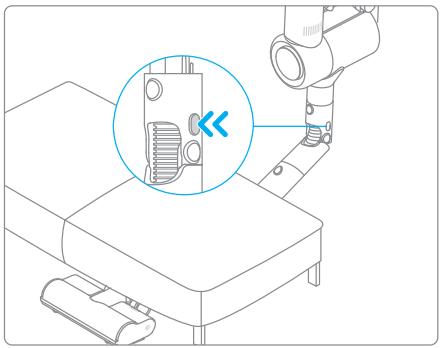

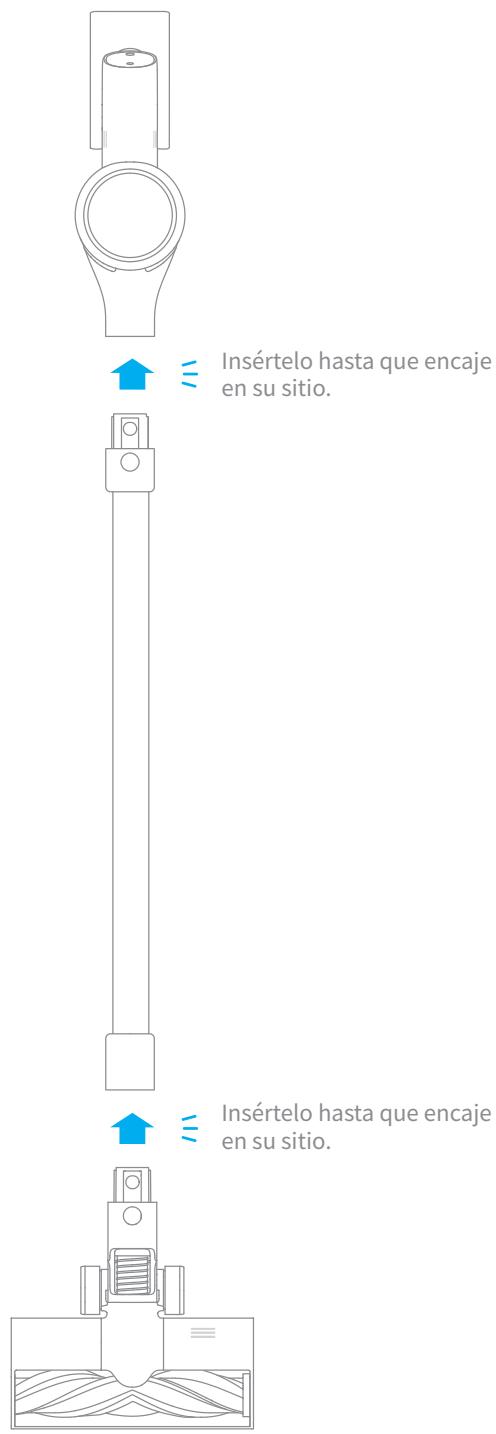

Instalar los accesorios en la aspiradora Insértelo hasta que encaje en su sitio. Insértelo hasta que encaje en su sitio.

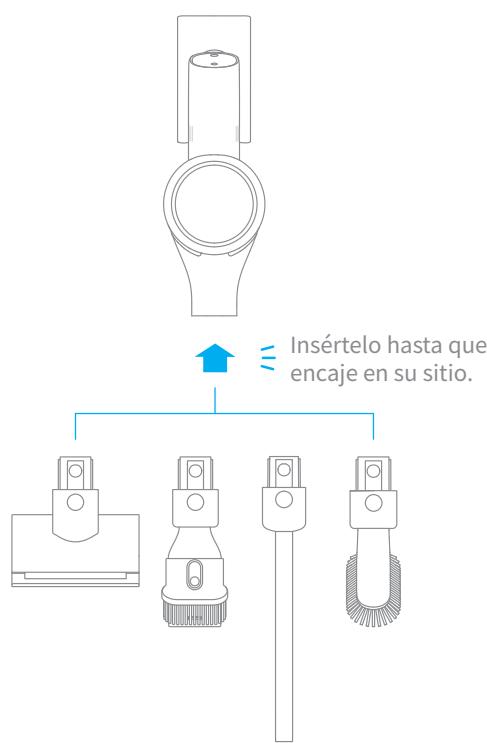

Diagrama para el montaje de accesorios Insértelo hasta que encaje en su sitio. Insértelo hasta que encaje en su sitio.

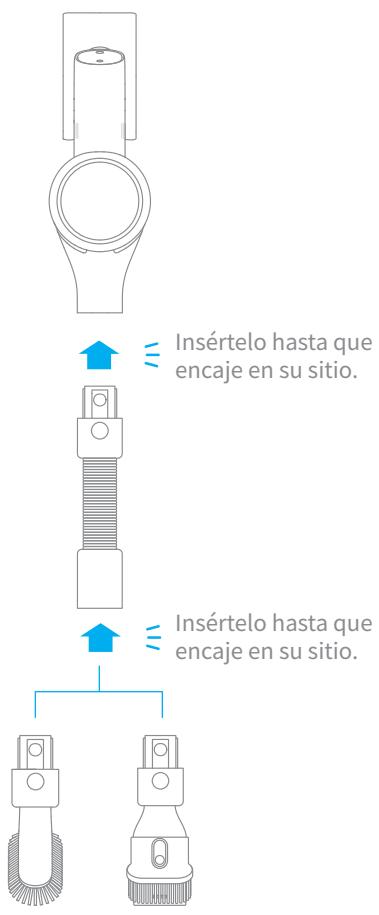

Diagrama para el montaje de accesorios Insértelo hasta que encaje en su sitio. Insértelo hasta que encaje en su sitio. Insértelo hasta que encaje en su sitio.

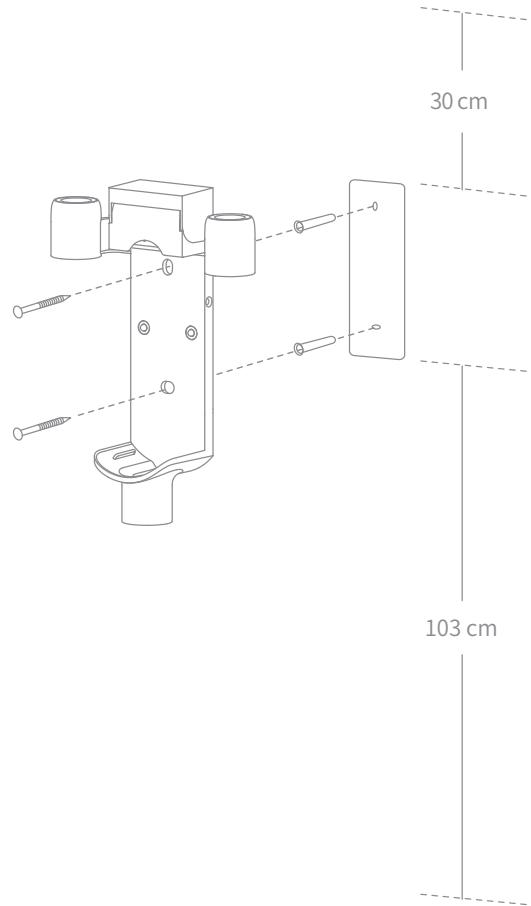

Montar el soporte de carga y almacenamiento (2 en 1) El soporte de carga y almacenamiento (2 en 1) es un accesorio opcional, puede montarlo según sus necesidades. Nota: El soporte de carga y almacenamiento (2 en 1) debe ser instalado en un lugar fresco y seco, con un enchufe cercano. Antes de instalarlo, asegúrese de que no haya ningún otro objeto donde se montaría el sorporte.

1. La parte inferior de la pegatina de la plantilla de montaje debe estar nivelada y, al

menos, a 1,03 m del suelo. La parte superior debe tener al menos un espacio de 30 cm sobre ella (*30cm: deje espacio para baterías de reemplazo en el futuro).

2. Utilice un taladro eléctrico con una broca de 8 mm para hacer un orificio en cada

marcador de la pegatina de la plantilla de montaje y, a continuación, inserte un taco en cada orificio.

3. Alinee los orificios de montaje del soporte de carga y almacenamiento 2 en 1 con

los orificios de la pared y, a continuación, fije el soporte a la pared con los tornillos incluidos. 30 cm 103 cm

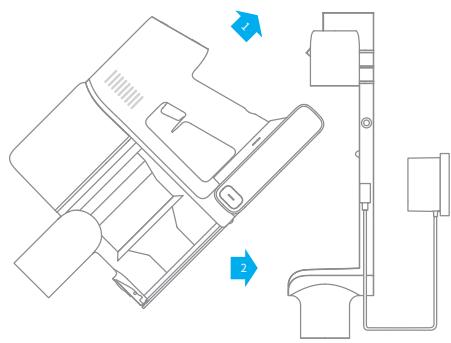

Cargue completamente la aspiradora antes de usarla por primera vez. Nota:

• Esto puede tardar unas 4 horas.
• Si se aspira en modo turbo durante un período prolongado, la batería se calentará. Se recomienda dejar que el aspirador se enfríe durante 30 minutos antes de cargarlo de nuevo. Modos de carga Cargar la aspiradora con el cargador Cargar la aspiradora en el soporte de carga

Visualización de modos de potencia Pantalla de visualización El número de la pantalla representa el nivel de batería actual en porcentaje durante la carga. Cuando llegue a 100, la batería estará totalmente cargada. Indicador LED del estado de la batería Durante la carga, los indicadores brillan en luz blanca. Cuando se completa la carga, se mantienen en luz blanca. Nota: Una vez que el aspirador esté completamente cargado, el indicador se apagará 5 minutos más tarde y el aspirador entrará en el modo de ahorro de energía.

Ajuste de idioma Mantenga presionado el botón durante 3 segundos para ingresar a la interfaz del menú. Apresione el botón para cambiar a "Language".Presione el botón durante 1 segundo para ingresar a la interfaz de idioma. Presione el botón brevemente para desplazarse hacia abajo por los idiomas, luego mantenga presionado el botón durante 3 segundos para confimar el idioma actual. Historial de limpieza Mantenga presionado el botón durante 3 segundos para ingresar a la interfaz del menú. Apresione el botón para cambiar a "Registro " y mantenga presionado el botón durante 1 segundo para ingresar a la interfaz de historial de limpieza donde verá el historial de limpieza de los últimos 7 días. Nota:

• La pantalla de visualización cambiará a la página principal si no realiza ninguna operación durante más de 15 segundos.

• Para salir de la interfaz del menú, apresione en el botón para seleccionar "Salir". Modo de Uso

Cambio de velocidad Pulse el interruptor para cambiar entre los cuatro niveles de succión: Automático, Eco, Med y Turbo. El nivel de succión correspondiente aparecerá señalado en la pantalla. El color del indicador de nivel de polvo cambian de acuerdo con la cantidad de polvo inhalado. Cuando se coloca el cepillo todo-terreno inteligente, la aspiradora cambiará automáticamente la potencia de succión para adaptarse al piso/baldosa y la alfombra. Nota: Si detiene la aspiradora en algún momento mientras limpia, al volver a iniciarla, seguirá utilizando el último nivel de succión seleccionado.

Modo de limpieza El aspirador incluye dos modos de trabajo que se pueden seleccionar según sus necesidades de limpieza. Cuando la aspiradora está trabajando, se calculará la cantidad de polvo inhalado en 1 segundo. La cantidad de polvo se mostrará en la pantalla por el color de la curva de monitoreo del nivel de polvo en tiempo real. Modo 1: Modo de limpieza discontinua Cuando la aspiradora está trabajando, se calculará la cantidad de polvo inhalado en 1 segundo. La cantidad de polvo se mostrará en la pantalla por el color de la curva de monitoreo del nivel de polvo en tiempo real. Modo 2: Modo de limpieza continua (bloqueo electrónico) En el modo de reposo, pulse la tecla de bloqueo electrónico para cambiar al modo de limpieza continua y luego pulse brevemente el interruptor para que la aspiradora entre en el modo de limpieza continua. Use la función de bloqueo electrónico para liberar sus dedos y evitar el cansancio causado por mantener pulsado el interruptor. Nota:

• En este modo, puede pausar o comenzar de nuevo pulsando brevemente el interruptor. El modo de trabajo de la aspiradora no cambiará.

• Vuelva a pulsar el bloqueo electrónico para salir del modo de limpieza continua. Modo de uso Uso de los diferentes accesorios Barra-cepillo multifunción inteligente Para limpiar distintos suelos, como mármol, baldosas y alfombras. Cuando el modo Automático esté activado, la aspiradora podrá ajustar automáticamente el nivel de succión en función del tipo de superficie. Nota: La barra-cepillo multifunción inteligente se puede acoplar directamente a la aspiradora. Boquilla combinada (2 en 1) Para aspirar cortinas, sofás, teclados, techos, interiores de vehículos, mesas de café, etc.

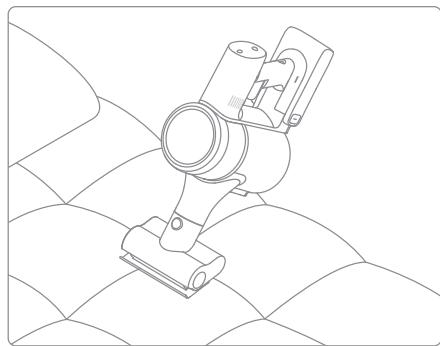

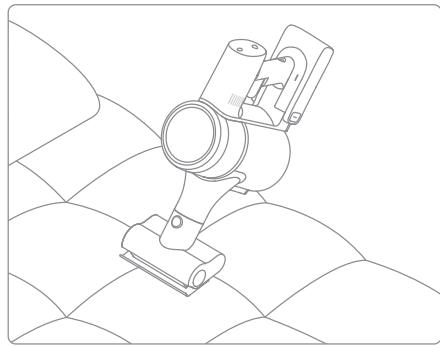

Minicepillo eléctrico Para aspirar la suciedad, los pelos de mascota y otros restos resistentes de los sofás, la ropa de cama y otras superficies de tela. Nota: No se recomienda pasar la aspiradora por superficies que puedan engancharse, como la seda. Cepillo de lmpieza blando Es apta para limpiar pantallas LCD, teclados, pantallas de lámparas, cortinas, persianas y otras superficies de objetos frágiles.

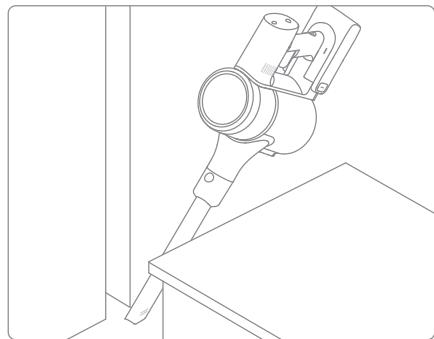

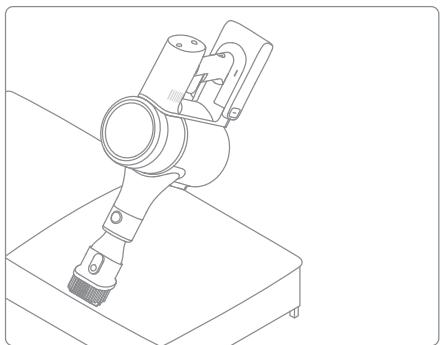

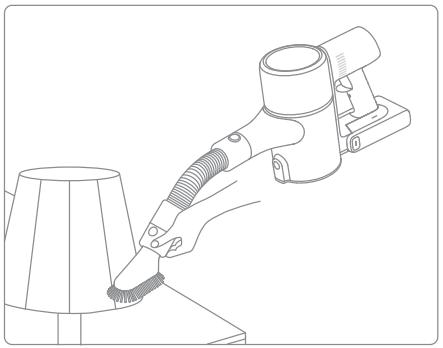

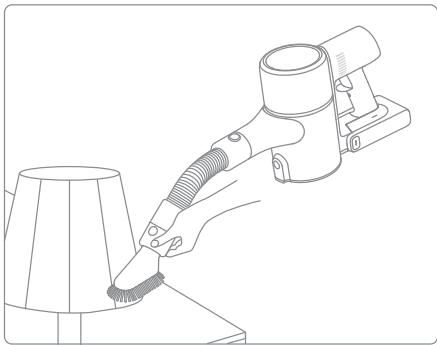

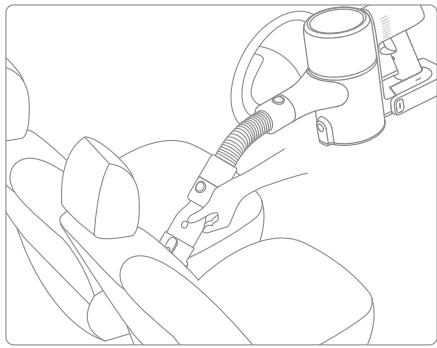

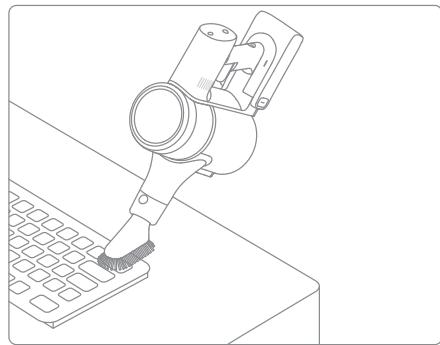

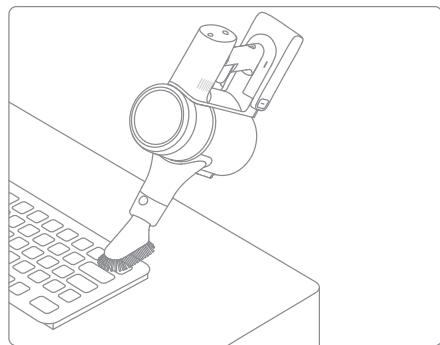

Manguera Cuando se usa con un cepillo de limpieza blando o un cepillo 2 en 1, es apta para limpiar las esquinas que no son de fácil acceso, como los cajones, el interior de los automóviles y la parte inferior del sofá. Adaptador flexible Doble la varilla con un clic para alcanzar fácilmente a debajo de muebles como cama y sofá. Boquilla con luz LED para grietas La boquilla cuenta con una fina abertura de succión y luz LED, apta para entrar en grietas e iluminar y limpiar lugares estrechos y desordenados Nota:

• Si alguna pieza giratoria se queda atascada, la aspiradora podría apagarse de forma automática. Extraiga los objetos extraños que se hayan quedado atascados y reanude el uso.

• Si el batería funciona a temperaturas demasiado elevadas, la aspiradora se apagará automáticamente. Espere a que la temperatura de la batería vuelva a ser normal y, a continuación, reanude el uso. Cuidado y mantenimiento

1. Utilice siempre piezas originales para evitar que se anule la garantía.

2. Si el filtro o la boquilla se obstruye, el aspirador dejará de funcionar poco después de

encenderse. Para restaurar la funcionalidad, limpie el filtro o la boquilla.

3. Si no va a utilizar la aspiradora durante un largo periodo de tiempo, cárguela

completamente, desenchúfela de la corriente y guárdela en un lugar fresco, seco y protegida de la luz solar. Para evitar que la batería se descargue en exceso, recargue la aspiradora al menos una vez cada tres meses. Limpieza de la aspiradora Limpie la aspiradora con un paño seco y suave. Limpieza del compartimento para el polvo, el prefiltro y el separador ciclónico La capacidad de limpieza de la aspiradora se verá reducida en caso de que el compartimento para el polvo esté lleno y alcance la marca de "MAX". Para que recupere su rendimiento, vacíe el compartimento para el polvo de manera oportuna. Antes de vaciar el compartimento, asegúrese de que la aspiradora está desconectada de la corriente y no pulse el interruptor de encendido.

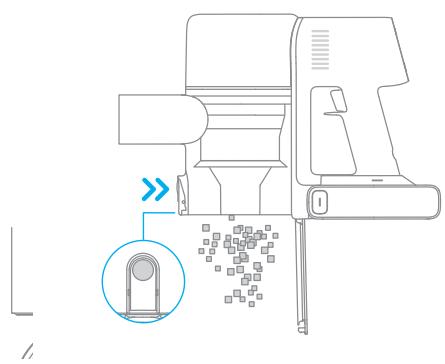

1. Pulse el interruptor para extraer la tapa inferior del compartimento de polvo y vacíe el

Cuidado y mantenimiento

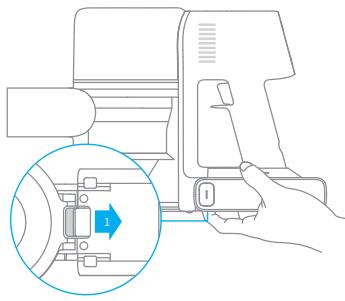

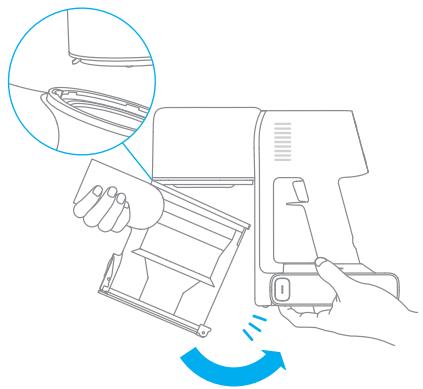

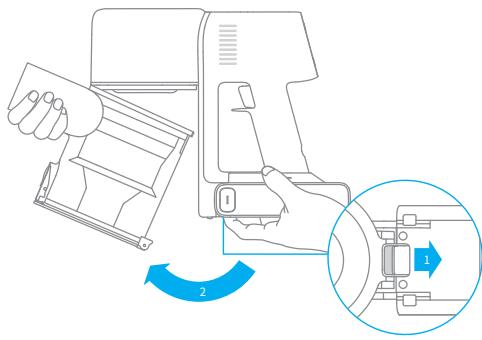

2. Mueva el interruptor de liberación del compartimento para el polvo en la dirección

indicada por la flecha y retire suavemente el compartimento de polvo de la aspiradora.

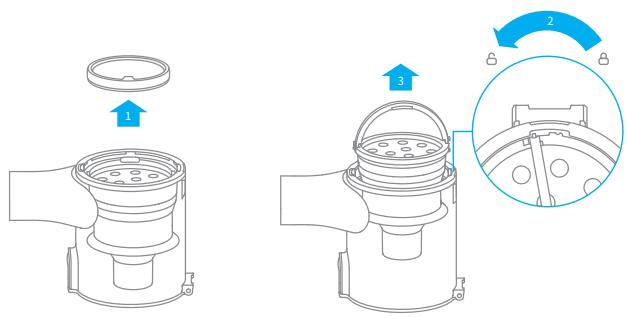

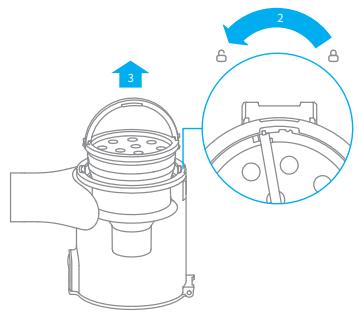

3. Quite primero el prefiltro, luego levante el mango del ciclón y gire en sentido contrario a

las agujas del reloj hasta que se detenga, por último, tire para sacar el separador ciclónico.

4. Limpie el depósito de polvo con un paño suave y húmedo. Asegúrese de escurrir el paño

antes de usarlo. Para reducir el riesgo de descarga eléctrica, no enjuague el depósito de polvo con agua.

Cuidado y mantenimiento

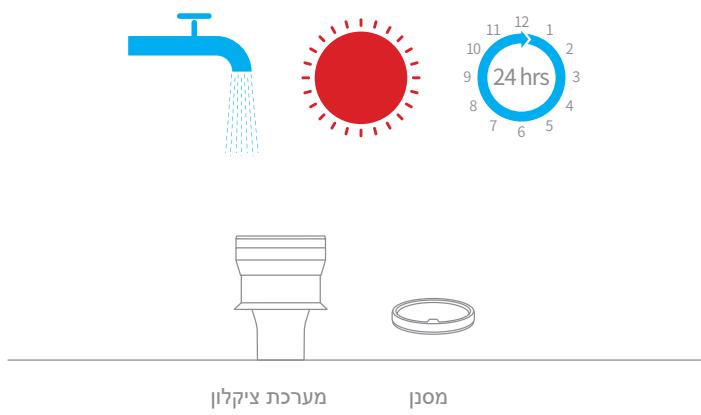

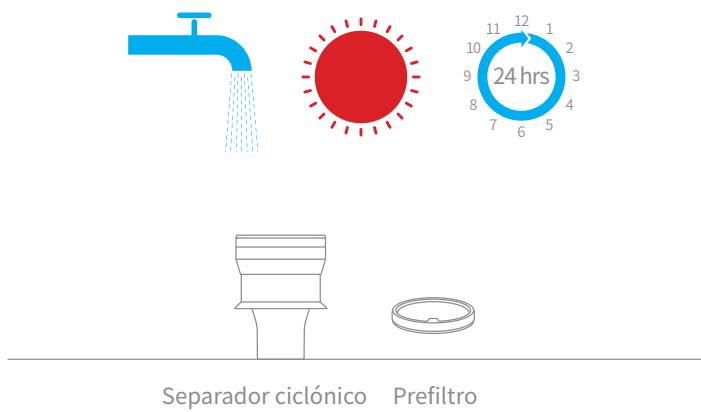

5. Enjuague el prefiltro y el separador ciclónico hasta que estén limpios. Después del

lavado, séquelos al aire por al menos 24 horas.

Prefiltro Nota: Se recomienda limpiar el prefiltro, como mínimo, una vez cada 3 meses y el sistema ciclónico una vez cada 6 meses.

Cuidado y mantenimiento

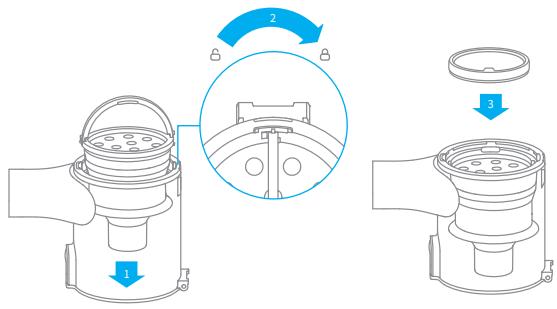

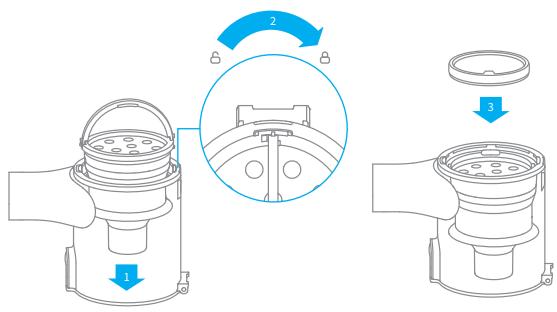

Instalación del compartimento para el polvo, el prefiltro y el separador ciclónico.

1. Inserte verticalmente el ciclón en el compartimento de polvo y asegúrese de que el

mango está alineado con la ranura del lado izquierdo del compartimento de polvo. Gire el mango en el sentido de las agujas del reloj hasta que esté fijo. Luego baje el mango.

2. Coloque el prefiltro dentro del separador ciclonico, con la parte frontal mirando hacia

3. Incline ligeramente el compartimento de polvo para que sus ranuras queden alineadas

con la pestaña de la aspiradora. Luego presione suavemente sobre el compartimento de polvo hasta que encaje en su sitio.

Cuidado y mantenimiento

Limpieza del filtro Se recomienda limpiar el filtro una vez cada 4 o 6 meses.

2. Extraiga el filtro de la aspiradora

tirando hacia abajo, en la dirección que se muestra en la imagen.

1. Extraiga el compartimento del polvo

como se indica en la imagen.

3. Limpie el filtro con agua limpia.

Asegúrese de girar el filtro 360° para quitar toda la suciedad del filtro. Golpee suavemente el filtro varias veces para extraer cualquier exceso de suciedad.

• Utilice únicamente agua limpia para limpiar el filtro. No utilice detergentes.
• No intente limpiar el filtro con un cepillo ni con los dedos.

Cuidado y mantenimiento

Instalación del filtro

1. Inserte el filtro en la aspiradora y

presione suavemente hacia abajo, como se indica en la imagen.

2. Vuelva a instalar el compartimento de

polvo. Cuidado y mantenimiento

Limpiar la barra-cepillo multifunción inteligente

1. Gire el cierre en sentido antihorario

hasta que se detenga, luego retire el cepillo giratorio de la barra-cepillo multifunción inteligente.

2. Utilice unas tijeras para cortar y recoger

los pelos, o cualquier otro desecho, que se haya quedado enredado en el rodillo. Limpie el exceso de polvo de la ranura y de la cubierta de plástico transparente con un paño seco o con papel absorbente.

3. Cuando esté sucio, enjuague el

cabezal del cepillo con agua limpia hasta que esté limpio.

4. Tras la limpieza, deje que el rodillo se

seque completamente, poniéndolo en posición vertical en un área bien ventilada durante al menos 24 horas.

Cuidado y mantenimiento

Limpieza del minicepillo eléctrico

1. Utilice una moneda para girar el cierre

en sentido contrario a las agujas del reloj, hasta que oiga un clic.

2. Tras desbloquear el rodillo, retírelo del

minicepillo eléctrico y enjuague y limpie el rodillo.

3. Tras la limpieza, deje que el rodillo se

seque completamente, poniéndolo en posición vertical en un área bien ventilada durante al menos 24 horas.

4. Cuando el rodillo esté seco, vuelva

a colocarlo siguiendo los pasos del desmontaje a la inversa.

Cuidado y mantenimiento

Pack de batería La aspiradora contiene un pack de batería de ion de litio recargable y extraíble que cuenta con un número limitado de ciclos de recarga. Tras un uso prolongado, el pack de batería dejará de poder realizar una carga. Si esto ocurre, significará que el pack de batería ha alcanzado el fin de su vida útil y deberá sustituirlo.

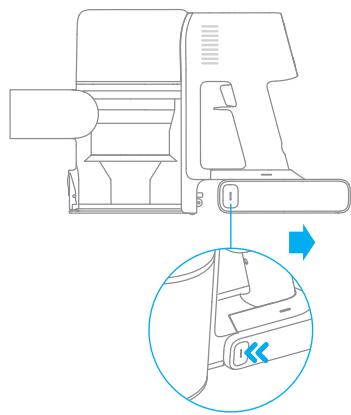

1. Pulse el botón de liberación del pack de batería y deslícelo hacia la derecha para

sacarlo, como se muestra en la imagen.

2. Instale el nuevo pack de batería.

Aspiradora Modelo VTT1 Tensión de carga 34 V Potencia nominal 550 W Tensión nominal 29,6 V Tiempo de carga Aproximadamente 4 horas Capacità della batteria Barra-cepillo multifunción inteligente Modelo Potencia nominal 2900 mAh (Capacidad nominal) ASF5 40 W Tensión nominal 29,6 V Minicepillo eléctrico Modelo Potencia nominal VPA3 20 W Tensión nominal 29,6 V Cargador Modelo Entrada Salida ZD024M340090EU/ ZD024M340090AU

100 - 240 V ~ 50-60 Hz，

0,8 A max 34 V 0,9 A Eficiencia activa media Eficiencia en carga baja (10%) Consumo de energía sin carga Pack de batería de ion de litio recargable Modelo de batería Tensión nominal

29,6 V Capacità della batteria Energía 87,01 % 77,01 % 0,1 W 2900 mAh (Capacidad nominal) 81,4 Wh El pack de batería de ion de litio contiene sustancias perjudiciales para el medio ambiente. Antes de desechar la aspiradora, quite el pack de batería y deséchelo o recíclelo siguiendo las leyes y reglamentos locales del país o región en el que se use. Preguntas frecuentes

Si el aspirador no funciona correctamente, consulte la siguiente tabla de posibles soluciones. Averías comunes La aspiradora no funciona. La potencia de succión disminuye. El motor hace un ruido raro. El indicador de batería no se enciende durante la carga. La batería se carga lentamente. Posible causa Solución No tiene batería o le queda poca. Cargue completamente la aspiradora y reanude el uso. Activa el modo de protección contra sobrecalentamiento debido a una obstrucción. Espere hasta que el aspirador se enfríe, luego reactívelo. La abertura de succión o el conducto de aire está bloqueado. Limpie cualquier obstrucción de la abertura de succión o del conducto de aire. El compartimento de polvo está lleno y/o el filtro está obstruido. Vacíe el depósito del polvo y limpie el conjunto del filtro . El accesorio ensamblado está bloqueada. Despeje cualquier bloqueo en el accesorio ensamblado. La abertura de succión principal o la varilla de fibra de carbono están bloqueadas. Elimine cualquier obstrucción en la abertura de succión principal o en la varilla de fibra de carbono. El cargador no está conectado a la aspiradora. Asegúrese de que el cargador esté bien conectado. La batería está totalmente cargada y cambió al modo de suspensión. Puede utilizar la aspiradora como de costumbre. Si el problema persiste después de descartar las dos posibilidades anteriores. Póngase en contacto con el servicio posventa para obtener ayuda. La temperatura de la batería es demasiado alta o baja. Espere a que la temperatura de la batería se normalice y reanude el uso.

Si la aspiradora no funciona con normalidad, en la pantalla aparecerá un mensaje de error. Consulte la tabla siguiente para encontrar la solución al problema en función del mensaje de error. Icono del error

Mensaje del error Soluciones Sobrecalentamiento de la batería Espere a que la temperatura de la batería se normalice antes de reanudar el uso. El rodillo está atascado Consulte "Limpieza de la barra-cepillo multifunción inteligente" en la sección de Cuidado y mantenimiento para ver las instrucciones de cómo limpiar de pelo y otros desechos el rodillo. Conducto de aire bloqueado Compruebe si el depósito de polvo, la varilla de fibra de carbono y el cepillo todo-terreno inteligente están bloqueados. Error Póngase en contacto con el servicio posventa para concertar una cita de mantenimiento. Batería Baja Recárguela cuanto antes. La batería se ha agotado Recárguela cuanto antes. Filtro a punto de expirar Reemplace el filtro a tiempo. Filtro no instalado Assicurarsi che il filtro e il pre-filtro siano installati correttamente. Reemplazar el filtro Reemplace el filtro a tiempo. Después de reemplazar el filtro, presione y mantenga presionado el botón durante

1.5 segundos para ingresar la cuenta regresiva de reinstalar

el filtro . Mantenga presionado el botón durante otros 5 aparezca en la pantalla, que indica segundos hasta que reinstalación exitosa. Información sobre RAEE

Todos los productos que llevan este símbolo son residuos de aparatos eléctricos y electrónicos (RAEE según la directiva 2012/19/UE) que no deben mezclarse con residuos domésticos sin clasificar. En su lugar, debe proteger la salud humana y el medio ambiente entregando sus equipos de desecho a un punto de recogida para el reciclaje de residuos de equipos eléctricos y electrónicos, designado por el gobierno o las autoridades locales. La eliminación y el reciclado correctos ayudarán a evitar posibles consecuencias negativas para el medio ambiente y la salud humana. Póngase en contacto con el instalador o con las autoridades locales para obtener más información sobre la ubicación y las condiciones de dichos puntos de recogida.

• La palabra "dreame" es la abreviatura de Dreame Technology Co., Ltd. y sus subsidiarias en China. Es la transliteración del nombre chino de " 追觅 ", que significa luchar por la excelencia en cada esfuerzo y refleja la visión de la compañía de continuamente buscar, explorar e investigar en tecnologás.
