РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RXV685 YAMAHA

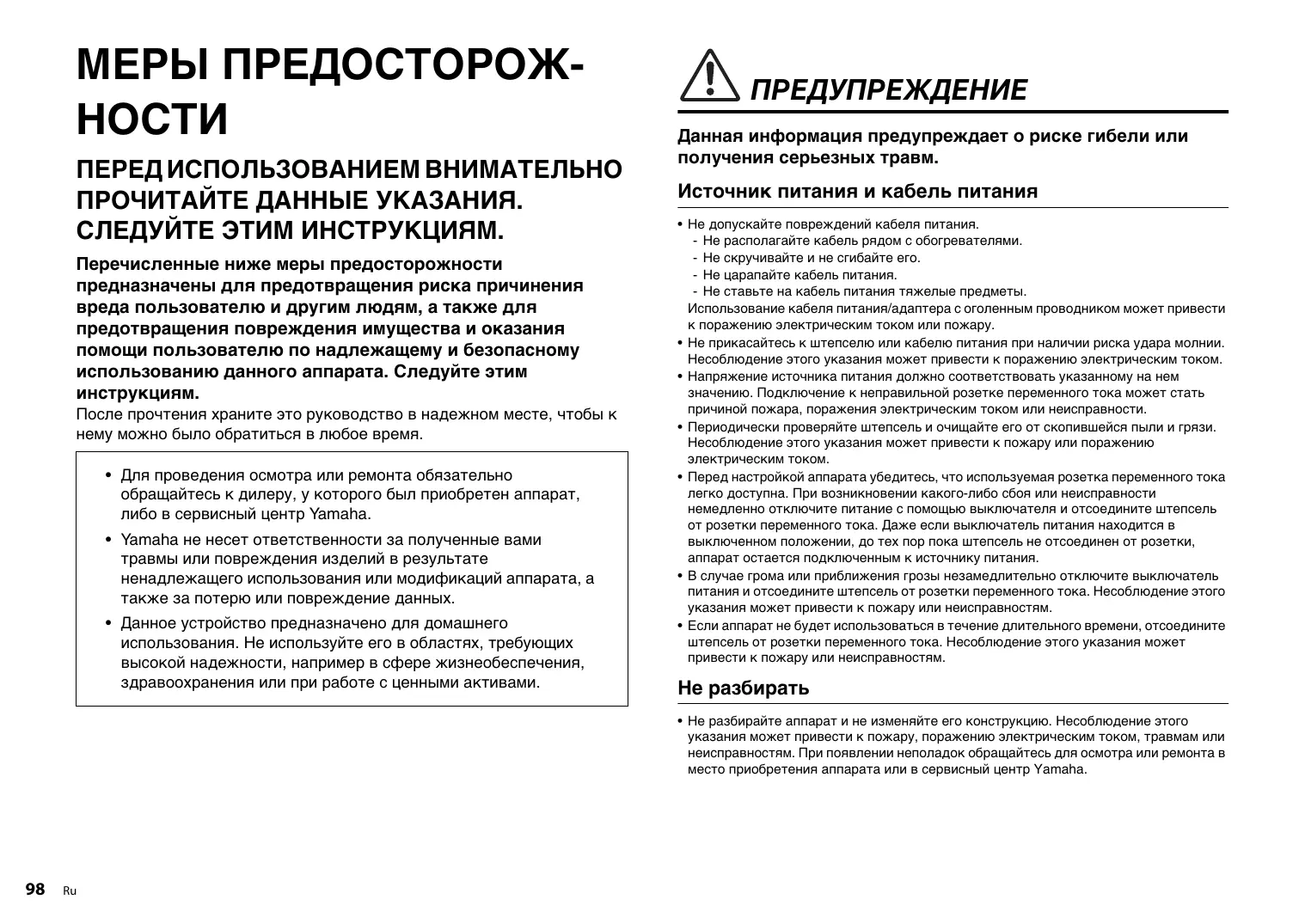

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПЕРЕД ИСПОЛЬЗОВАНИЕМ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННЫЕ УКАЗАНИЯ. СЛЕДУЙТЕ ЭТИМ ИНСТРУКЦИЯМ. Перечисленные ниже меры предосторожности предназначены для предотвращения риска причинения вреда пользователю и другим людям, а также для предотвращения повреждения имущества и оказания помощи пользователю по надлежащему и безопасному использованию данного аппарата. Следуйте этим инструкциям. После прочтения храните это руководство в надежном месте, чтобы к нему можно было обратиться в любое время.

• Для проведения осмотра или ремонта обязательно обращайтесь к дилеру, у которого был приобретен аппарат, либо в сервисный центр Yamaha.
• Yamaha не несет ответственности за полученные вами травмы или повреждения изделий в результате ненадлежащего использования или модификаций аппарата, а также за потерю или повреждение данных.
• Данное устройство предназначено для домашнего использования. Не используйте его в областях, требующих высокой надежности, например в сфере жизнеобеспечения, здравоохранения или при работе с ценными активами. ПРЕДУПРЕЖДЕНИЕ Данная информация предупреждает о риске гибели или получения серьезных травм. Источник питания и кабель питания
• Не допускайте повреждений кабеля питания. - Не располагайте кабель рядом с обогревателями. - Не скручивайте и не сгибайте его. - Не царапайте кабель питания. - Не ставьте на кабель питания тяжелые предметы. Использование кабеля питания/адаптера с оголенным проводником может привести к поражению электрическим током или пожару.
• Не прикасайтесь к штепселю или кабелю питания при наличии риска удара молнии. Несоблюдение этого указания может привести к поражению электрическим током.
• Напряжение источника питания должно соответствовать указанному на нем значению. Подключение к неправильной розетке переменного тока может стать причиной пожара, поражения электрическим током или неисправности.
• Периодически проверяйте штепсель и очищайте его от скопившейся пыли и грязи. Несоблюдение этого указания может привести к пожару или поражению электрическим током.
• Перед настройкой аппарата убедитесь, что используемая розетка переменного тока легко доступна. При возникновении какого-либо сбоя или неисправности немедленно отключите питание с помощью выключателя и отсоедините штепсель от розетки переменного тока. Даже если выключатель питания находится в выключенном положении, до тех пор пока штепсель не отсоединен от розетки, аппарат остается подключенным к источнику питания.
• В случае грома или приближения грозы незамедлительно отключите выключатель питания и отсоедините штепсель от розетки переменного тока. Несоблюдение этого указания может привести к пожару или неисправностям.
• Если аппарат не будет использоваться в течение длительного времени, отсоедините штепсель от розетки переменного тока. Несоблюдение этого указания может привести к пожару или неисправностям. Не разбирать
• Не разбирайте аппарат и не изменяйте его конструкцию. Несоблюдение этого указания может привести к пожару, поражению электрическим током, травмам или неисправностям. При появлении неполадок обращайтесь для осмотра или ремонта в место приобретения аппарата или в сервисный центр Yamaha.

• Не допускайте попадания аппарата под дождь, не пользуйтесь им рядом с водой, в условиях сырости или повышенной влажности. Не ставьте на аппарат какие-либо емкости с жидкостью (например, вазы, бутылки или стаканы), которая может пролиться и попасть в отверстия, а также не пользуйтесь аппаратом там, где на него может попасть вода. Попадание жидкости, например воды, внутрь аппарата может стать причиной пожара, поражения электрическим током или неисправности. В случае попадания в аппарат жидкости, например воды, немедленно отключите питание и отсоедините кабель питания от розетки переменного тока. Затем обратитесь для осмотра аппарата в место приобретения или в сервисный центр Yamaha.
• Ни в коем случае не вставляйте и не вынимайте штепсель мокрыми руками. Не беритесь за аппарат влажными руками. Несоблюдение этого указания может привести к поражению электрическим током или неисправностям. Беречь от огня
• Не размещайте горящие предметы или источники открытого огня рядом с аппаратом, поскольку это может привести к возгоранию. Обслуживание и уход
• Не используйте для очистки или смазки аэрозоли или распыляемые химические вещества, содержащие горючие газы. Горючий газ может остаться внутри аппарата, что может привести к взрыву или пожару. Использование батареек
• Не разбирайте батарейку. Попадание содержимого батарейки в глаза или на руки может привести к потере зрения или химическому ожогу.
• Не бросайте батарейки в огонь. Это может привести к взрыву батарейки и стать причиной пожара или травмы.
• Не подвергайте батарейку воздействию высоких температур, например прямого солнечного света или огня. Батарейка может взорваться и стать причиной пожара или травмы.
• Не пытайтесь заряжать батарейки, не предназначенные для перезарядки. Зарядка может привести к взрыву или протеканию батарейки, что, в свою очередь, может вызвать потерю зрения, химический ожог или травму.
• Если батарейки все же протекли, избегайте контакта с вытекшим электролитом. В случае попадания электролита в глаза, рот или на кожу немедленно смойте электролит водой и обратитесь к врачу. Электролит — это едкое вещество, способное вызвать потерю зрения или химические ожоги. Модуль беспроводной связи
• Не используйте аппарат около медицинских приборов и в медицинских учреждениях. Радиоволны от данного аппарата могут воздействовать на электрические медицинские устройства.
• Не используйте аппарат ближе, чем в 15 см от людей с имплантированным кардиостимулятором или дефибриллятором. Радиоволны, генерируемые данным аппаратом, могут повлиять на работу электрических медицинских устройств, например вживленных кардиостимуляторов или дефибрилляторов. Нештатные ситуации
• При возникновении любой из указанных ниже проблем немедленно отключите питание и отсоедините кабель питания от электросети. При возникновении какоголибо из перечисленных нарушений немедленно выключите все усилители и - Повреждения кабеля питания или штепселя. - Из аппарата исходит необычный запах или дым. - Внутрь аппарата попал посторонний предмет. - Во время работы пропадает звук. - На аппарате имеются трещины или повреждения. Продолжение использования может вызвать поражение электрическим током, пожар или привести к неисправности. Незамедлительно обратитесь для осмотра аппарата в место его приобретения или в сервисный центр Yamaha.
• Не роняйте и не подвергайте аппарат сильному физическому воздействию. Если существует вероятность того, что аппарат был поврежден в результате падения или физического воздействия, немедленно отключите питание и отсоедините штепсель от розетки переменного тока. Несоблюдение этого указания может привести к поражению электрическим током, пожару или неисправностям. Незамедлительно обратитесь для осмотра аппарата в место приобретения или в сервисный центр Yamaha.

Данная информация предупреждает о риске получения

Источник питания и кабель питания

• Не используйте розетки переменного тока, в которых штепсель держится ненадежно. Несоблюдение этого указания может привести к пожару, поражению электрическим током или ожогам.
• Вынимая сетевую штепсель из устройства или розетки переменного тока, держитесь за сам штепсель. Никогда не тяните за шнур. Это может привести к повреждению кабеля и стать причиной поражения электрическим током или

• Вставляйте штепсель в розетку переменного тока плотно и до упора. Использование устройства, штепсель которого недостаточно плотно вставлена в розетку, может вызвать накопление частиц пыли на штепселе и стать причиной пожара или ожога.

• Не оставляйте аппарат в неустойчивом положении. Аппарат может случайно упасть и причинить травму.
• Не закрывайте вентиляционные отверстия (охлаждающие прорези) аппарата. Данный аппарат оснащен вентиляционными отверстиями вверху/сбоку/внизу для предотвращения слишком сильного повышения температуры внутри. Несоблюдение этого указания может привести к нарушению отвода тепла от аппарата. Это может стать причиной пожара или неисправностей.
• Во время установки аппарата: - не накрывайте аппарат тканью; - не ставьте аппарат на коврики или ковры; - убедитесь, что верхняя панель направлена вверх и что аппарат не установлен в перевернутом положении или на боку; - не пользуйтесь аппаратом в тесных, плохо проветриваемых помещениях. Несоблюдение приведенных выше указаний может привести к нарушению отвода тепла от устройства. Это может стать причиной пожара или неисправностей. Убедитесь в наличии достаточного свободного пространства вокруг аппарата: по крайней мере 30 см сверху, 20 см по бокам и 20 см сзади.
• Не устанавливайте аппарат в местах, где он может контактировать с коррозионными газами или соленым воздухом. Это может стать причиной неисправности.
• Не рекомендуется находиться в непосредственной близости от аппарата во время стихийных бедствий, например землетрясений. Поскольку аппарат может перевернуться или упасть и причинить травму, быстро отойдите от аппарата и перейдите в безопасное место.
• Перед перемещением аппарата отключите выключатель питания и отсоедините все подключенные кабели. Несоблюдение этого указания может привести к повреждению кабелей или привести к падению вас или кого-либо еще.
• Для надлежащей установки внешней антенны она должна осуществляться дилером, у которого приобретен аппарат, или квалифицированным сервисным персоналом. Несоблюдение этого указания может привести к падению установки и получению травмы. Для установки требуется наличие специальных навыков и опыта. Потеря слуха
• Не используйте аппарат/колонки или наушники в течение длительного периода времени с высоким или некомфортным уровнем громкости, поскольку это может привести к необратимой потере слуха. При ухудшении слуха или звоне в ушах обратитесь к врачу.
• Перед подключением аппарата к другим устройствам отключите их питание. Также перед включением или выключением питания любых устройств убедитесь, что все регуляторы громкости установлены на минимальное значение. В противном случае это может привести к потере слуха, поражению электрическим током или повреждению устройства.

• При включении питания переменного тока в аудиосистеме всегда включайте усилитель или ресивер В ПОСЛЕДНЮЮ ОЧЕРЕДЬ во избежание потери слуха и повреждения динамиков. При выключении питания усилитель или ресивер следует выключать ПЕРВЫМ по той же причине. Несоблюдение этого указания может привести к потере слуха или повреждению динамиков. Техническое обслуживание
• Во время чистки отсоединяйте аппарат от электросети. Несоблюдение этого указания может привести к поражению электрическим током. Меры безопасности при эксплуатации
• Не прикасайтесь к поверхностям с данной этикеткой. Это может привести к получению ожогов. Данная этикетка на устройстве указывает на то, что поверхность, к которой она прикреплена, может быть горячей во время работы.
• Не вставляйте руку или пальцы в вентиляционные отверстия на данном аппарате. Несоблюдение этого указания может привести к травме.
• Не вставляйте посторонние предметы, например, металл или бумагу, в вентиляционные отверстия на данном аппарате. Несоблюдение этого указания может привести к поражению электрическим током или неисправностям. При попадании посторонних предметов в аппарат немедленно выключите питание и отсоедините штепсель от розетки переменного тока и обратитесь за проведением осмотра к дилеру, у которого был приобретен аппарат, либо в сервисный центр Yamaha.
• Запрещается: - ставить на оборудование тяжелые предметы; - ставить экземпляры оборудования друг на друга; - применять избыточную силу к кнопкам, переключателям, разъемам вводавывода и т. д.;
• Не тяните за подключенные кабели. Это может привести к травмам или повреждению аппарата вследствие его падения. Использование батареек
• Всегда заменяйте все батарейки одновременно. Не используйте новые батарейки вместе со старыми. Использование новых батареек вместе со старыми может стать причиной пожара, ожогов или воспламенения из-за протекания электролита.
• Используйте батарейки только указанного типа. Несоблюдение этого требования может стать причиной пожара, ожогов или воспламенения из-за протекания

• Не используйте вместе батарейки разных типов, например, щелочные батарейки вместе с марганцевыми, или батарейки разных производителей, либо батарейки разных типов одного производителя, поскольку это может стать причиной пожара, ожогов или воспламенения из-за протекания электролита.
• Храните батарейки в местах, недоступных для детей. Ребенок может случайно проглотить батарейку. Несоблюдение этого указания может привести к ожогу из-за утечки электролита батарейки.

• Не помещайте батарейку в карман или пакет, не носите и не храните батарейку рядом с металлическими предметами. При коротком замыкании батарейка может взорваться либо из нее может протечь электролит, став причиной пожара или

• Обязательно устанавливайте батарейки в соответствии с отметками +/–, указывающими полярность. Несоблюдение этого указания может привести к ожогам или возгоранию вследствие утечки электролита.
• Если батарейки разряжены или если аппарат длительное время не будет использоваться, то во избежание возможной утечки электролита извлеките батарейки из пульта дистанционного управления.
• При хранении или утилизации батареек изолируйте область полюсов с помощью клейкой ленты или другого материала. Контакт с другими батарейками или металлическими предметами может привести к пожару, ожогам или возгоранию изза протекания электролита. Уведомление Указания, которые необходимо соблюдать во избежание неисправности, повреждения или нарушения работы изделия, а также потери данных. Источник питания и кабель питания Подключения
• При подключении внешних устройств обязательно внимательно прочитайте руководство для каждого устройства и подключите их в соответствии с инструкциями. Неправильное подключение аппарата, нарушающее инструкции, может привести к его неправильной работе.
• Не подключайте этот аппарат к промышленным устройствам. Для бытового и промышленного использования применяются разные цифровые аудиоинтерфейсы. Этот аппарат предназначен для подключения к бытовому цифровому аудиоинтерфейсу. Подключение к промышленному цифровому аудиоинтерфейсу может не только привести к неисправности аппарата, но и повредить динамики. Обращение с аппаратом
• Не ставьте на этот аппарат виниловые, пластмассовые и резиновые предметы. Это может стать причиной деформации или выцветания панели аппарата.
• Если при резком изменении внешней температуры (например, при транспортировке аппарата или при быстром нагреве либо охлаждении) есть вероятность образования конденсата в аппарате, перед использованием оставьте его на несколько часов, не включая питания, пока он не высохнет полностью. Использование аппарата при наличии в нем конденсата может привести к его повреждению. Техническое обслуживание

• Если аппарат не будет использоваться в течение длительного времени, отсоедините штепсель от розетки переменного тока. Даже если выключатель z (Ожидание/ Включение) выключен (экран выключен), незначительный ток будет продолжать

• Для чистки аппарата пользуйтесь мягкой сухой тканью. Использование химикатов, таких как бензин или разбавитель, моющих средств или тканей для химической чистки может привести к деформации или обесцвечиванию.

• Не используйте данный аппарат рядом с другими электронным оборудованием, например, телевизором, радио или мобильным телефоном. Несоблюдение этого указания может стать причиной шумов, создаваемых телевизором или радиоприемником.
• Не используйте этот аппарат в месте, которое подвержено воздействию прямого солнечного света, которое может слишком сильно нагреться (например, рядом с обогревателем) или охладиться либо которое подвержено слишком сильному воздействию пыли или вибрации. Это может привести к деформации панели аппарата, вызвать неисправности внутренних компонентов или стать причиной нестабильной работы.
• Устанавливайте аппарат как можно дальше от другого электронного оборудования. Цифровые сигналы от аппарата могут создавать помехи для другого электронного оборудования.
• При использовании беспроводной сети избегайте установки данного аппарата рядом с металлическими стенами или столами, микроволновыми печами или другими беспроводными сетевыми устройствами. Препятствия могут сократить расстояние передачи.

• Использованные батарейки следует утилизировать в соответствии с местным законодательством.

О содержании этого руководства

• Иллюстрации и снимки экранов в данном руководстве приведены только в качестве

• Названия компаний и изделий в данном руководстве являются товарными знаками или зарегистрированными товарными знаками соответствующих компаний.
• Программное обеспечение может изменяться и обновляться без предварительного уведомления.

• Этот аппарат представляет собой продукт для прослушивания музыки и просмотра видео дома.
• В этом документе показана базовая настройка акустической системы и аппарата, а также содержатся пошаговые инструкции. Также объясняются основные операции, такие как воспроизведение дисков Blu-ray, DVD-дисков и прослушивание радио. Аппарат оснащен множеством других функций, не описанных в данном документе. Для получения дополнительной информации о данном изделии см. Руководство пользователя на веб-сайте Yamaha. Воспользуйтесь одним из описанных ниже способов для просмотра последних изменений в документе Руководство пользователя.

Аппарат также способен выполнять следующие функции, которые не описаны в данном документе. См. Руководство пользователя для получения максимальной отдачи от аппарата.

• Воспроизведение музыкальных файлов, хранящихся на медиасервере (ПК или NAS)
• Воспроизведение музыки с iTunes или iPhone/iPad/iPod touch через сеть с помощью (AirPlay)
• Воспроизведение музыки в нескольких комнатах (функция зон)
• Настройка системных параметров (меню ADVANCED SETUP) Для получения дополнительной информации см. “Возможности аппарата” в документе Руководство пользователя. В формате HTML
• Сканируйте QR-код на передней обложке данного документа.
• Перейдите на указанный ниже веб-сайт. http://avpro.global.yamaha.com/manual/avr/rxv685/ В формате PDF
• Перейдите на указанный ниже веб-сайт. http://download.yamaha.com/ [Только для покупателей в США] Посетите следующий веб-сайт для получения дополнительной информации, часто задаваемых вопросов, загрузки, например, документа, “Руководство пользователя” и обновлений продуктов. http://usa.yamaha.com/support/ Товарные знаки и торговые названия, используемые в данном документе, принадлежат соответствующим владельцам. См. Руководство пользователя для получения подробной информации.

AV SETUP GUIDE — это приложение, которое помогает выполнить процесс подключения телевизора или устройства воспроизведения, например проигрывателя компакт-дисков или BD/DVD-дисков, и динамиков к АВ-приемнику. Для получения дополнительных сведений выполните поиск “AV SETUP GUIDE” на вебсайте App Store или Google Play.

Проверка комплектности Подготовка кабелей Перечисленные далее кабели (не входят в комплект поставки) необходимы для построения системы, описанной в данном документе.

• Кабели для колонок (их количество зависит от количества колонок)
• Штекерный аудиокабель (1 шт.)
• Сетевой кабель (1 шт.) (для подключения к маршрутизатору через сетевой кабель) Батарейки (AAA, R03, UM-4) (2 шт.)

FM-антенна Микрофон YPAO В зависимости от региона покупки, поставляется одна из показанных выше антенн. Краткое руководство по началу работы (данная брошюра)

Подключение колонок и сабвуфера Расположение колонок Меры предосторожности при подключении кабелей

Расставьте колонки, руководствуясь приведенной схемой.

От 10° до 30° От 10° до 30° 1 / 2 Фронтальная колонка (левая/правая) 3 Центральная колонка 4 / 5 Колонка окружающего звучания (левая/правая) E / R Фронтальная колонка присутствия (левая/правая) 1) 9 Сабвуфер 2)

1) Для 5.1.2-канальной системы

2) Можно подключить до двух сабвуферов.

При подключении колонок с импедансом 6 Ом Установите для импеданса колонок аппарата значение “6 Ω MIN”. Для получения подробной информации см. “Настройка импеданса колонок” в разделе “Подключение колонок” в документе Руководство пользователя.

• Убедитесь в том, что аппарат и сабвуфер выключены.
• Подготовьте кабели колонок на удалении от аппарата, чтобы избежать короткого замыкания или повреждения аппарата в результате случайного попадания оголенных концов кабелей внутрь

• Неправильное подключение кабелей колонок может вызвать короткое замыкание и повредить аппарат или колонки. – Осторожно снимите приблизительно 10 мм изоляции на концах кабелей 10 мм для подключения колонок и надежно скрутите оголенные части проводов. – Не допускайте соприкасания друг с другом оголенных концов кабелей колонок. – Не допускайте контакта проводов кабелей колонок с металлическими частями аппарата (с задней панелью и винтами). Если при включении аппарата на дисплее передней панели появится сообщение “Check SP Wires”, выключите аппарат и проверьте наличие короткого замыкания в кабелях колонок. Колонка окружающего звучания (правая) Колонка окружающего звучания (левая)

• Используйте сабвуфер со встроенным усилителем.
• Можно подключить до двух сабвуферов.

Центральная колонка Фронтальная колонка

Фронтальная колонка присутствия (правая) Фронтальная колонка присутствия (левая) Для 5.1.2-канальной системы

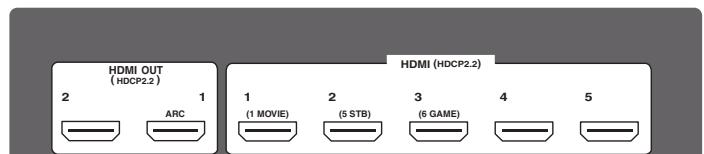

Подключение внешних устройств HDMI (HDCP2.2) HDMI OUT ( HDCP2.2 )

Воспроизводящие устройства лучше всего подключать к входному гнезду с этикеткой, на которой указан наиболее подходящий тип устройства. Для получения дополнительной информации см. “Функция SCENE” (c. 116). HDMI HDMI HDMI ARC Вход HDMI HDMI Выход HDMI HDMI

BD/DVD-проигрыватель Выход HDMI HDMI Приставка для воспроизведения спутникового или кабельного сигнала

Подключение FM/AM-антенн Закрепите крайнюю часть FM-антенны на

Сборка AM-антенны FM-антенна (входит в комплект) AM-антенну разместите на плоской поверхности. AM-антенна (входит в комплект) Удерживайте

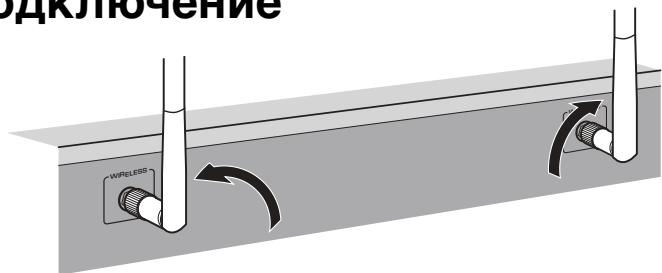

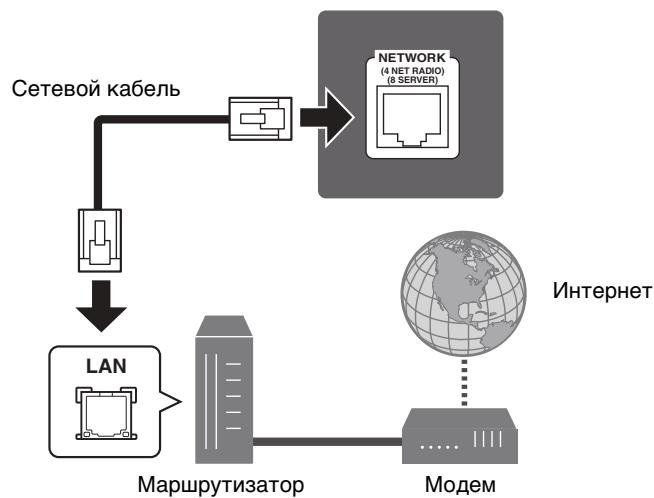

Подготовка сетевого подключения Подготовьте проводное или беспроводное подключение в соответствии со своей сетевой средой. Если аппарат будет подключаться к устройству Bluetooth, необходимо поднять антенну беспроводной связи. Беспроводное сетевое подключение Проводное сетевое подключение NETWORK Сетевой кабель (4 NET RADIO) (8 SERVER) LESS WIRE LESS WIRE Поднимите беспроводную антенну, установив ее вертикально. (Процедуры подключения аппарата к беспроводному маршрутизатору описаны на шаге .)

LAN Уведомление Не прикладывайте к антенне излишних усилий. Это может привести к ее повреждению. Маршрутизатор

Подключение кабеля питания к стенной розетке переменного тока и включение аппарата

Предупреждение Перед подключением кабеля питания (Только модели для Тайваня, Бразилии и Центральной и Южной Америки) Установите переключатель VOLTAGE SELECTOR в положение, соответствующее величине напряжения в данном регионе. Доступны напряжения 110–120 В или 220–240 В переменного тока, 50/60 Гц.

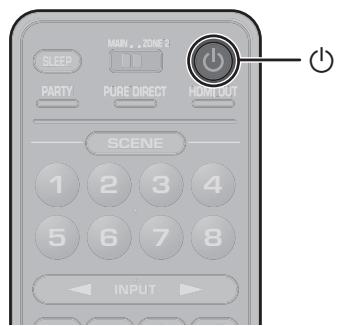

Нажмите кнопку z (питание приемника), чтобы включить MAIN MAI

При первом включении аппарата после покупки на экране телевизора отображается показанный ниже экран “Настройка сети”. До появления данного экрана может пройти несколько десятков секунд. (WAC: Wireless Accessory Configuration). HDMI HDM MI O OUT

SCENE Подключите кабель питания к стенной розетке переменного тока.

Включите телевизор и выберите источник входа телевизора для вывода видеосигнала с аппарата (гнездо HDMI OUT). См. “Настройка беспроводного подключения с помощью устройства iOS” в разделе “Беспроводное подключение к сети” в документе Руководство пользователя при использовании этой функции для подключения аппарата к сети. В данном документе приведено описание беспроводного подключения с помощью приложения Music Cast CONTROLLER, установленного на мобильном устройстве. Выполните процедуру, описанную в “8 Настройка MusicCast” (с. 112).

VOLTAGE SELECTOR 220V240V В стенную розетку переменного тока Этот экран не будет отображаться, если аппарат подключен к маршрутизатору через гнездо NETWORK (проводное подключение). 110V120V VOLTAGE SELECTOR

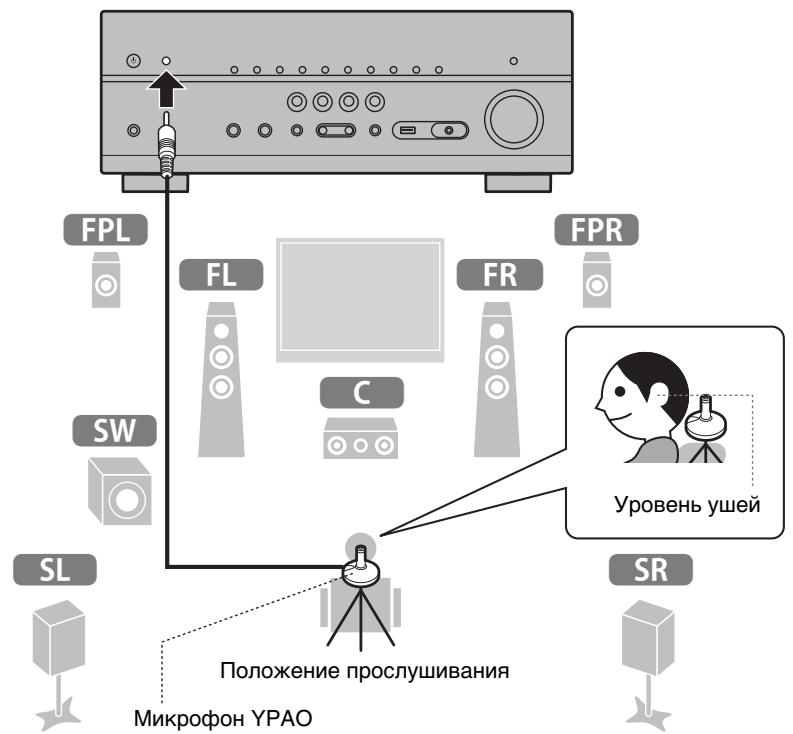

Автоматическая оптимизация настроек колонок (YPAO) Функция Yamaha Parametric room Acoustic Optimizer (YPAO) определяет подключения колонок и измеряет расстояние между ними и положениями прослушивания, а затем автоматически оптимизирует настройки колонок, такие как баланс громкости и акустические параметры, в соответствии с характеристиками помещения. RRED

TUNING TUNING U G Уровень ушей

Положение прослушивания Микрофон YPAO

Примите во внимание следующие замечания относительно измерений YPAO

• Тестовые сигналы выводятся с высокой громкостью и могут стать неожиданными или напугать маленьких детей.
• Громкость тестовых сигналов не регулируется.
• Во время измерения сохраняйте в комнате максимальную тишину.
• Во время измерения следует находиться в углу помещения позади прослушивания, чтобы не создавать препятствий между колонками и микрофоном YPAO.
• Не подключайте к аппарату наушники.

Включите сабвуфер и установите его громкость на половину.

Измерение начнется через 10 секунд. Измерение продолжается примерно 3 минуты. По окончании измерения на экране телевизора появится показанная ниже информация. Установите максимальную частоту кроссовера (если она регулируется). VOLUME MIN

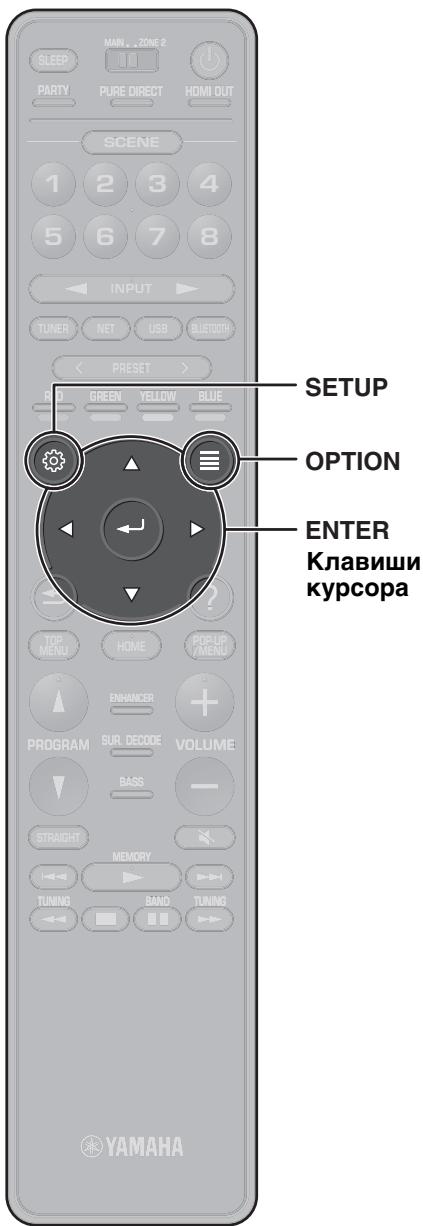

MAX CROSSOVER/ HIGH CUT MIN С помощью клавиш курсора выберите “Пуск” и нажмите ENTER. MAX Установите микрофон YPAO в положение прослушивания и подключите его к гнезду YPAO MIC на передней панели.

На экране телевизора появится показанное ниже изображение.

Установите микрофон YPAO в положение прослушивания (на уровне ушей). В качестве подставки для микрофона рекомендуется использовать штатив. Микрофон можно закрепить винтами штатива.

Если появится сообщение об ошибке (например, ERROR 1) или предупреждение (например, WARNING 2), см. “Сообщения об ошибках от YPAO” или “Предупреждения от YPAO” в разделе “Автоматическая оптимизация настроек колонок (YPAO)” в документе Руководство пользователя. Выберите “Результат измерения” и нажмите ENTER для отображения результата в случае необходимости. После проверки результата нажмите RETURN для возврата к экране “Измерение завершено”. С помощью клавиш курсора выберите “СОХР.” и нажмите ENTER. Отключите микрофон YPAO от аппарата. На этом оптимизация настроек колонок завершена.

Настройка MusicCast Что такое MusicCast MusicCast представляет собой новейшее беспроводное музыкальное решение от Yamaha, позволяющее использовать музыку во всех комнатах с помощью различных устройств. Вы можете наслаждаться музыкой со смартфона, ПК, привода NAS и услуги потоковой передачи музыки в любой точке дома с помощью одного простого в использовании приложения. Для получения более подробной информации и списка MusicCast-совместимых изделий см. следующий http://www.yamaha.com/musiccast/

• Легко управляйте всеми MusicCast-совместимыми устройствами с помощью специального приложения “MusicCast CONTROLLER”.
• Воспроизводите музыку с услуг потоковой передачи музыки. (Совместимые услуги потоковой передачи музыки могут отличаться в зависимости от региона и изделия.)
• Выполните конфигурацию беспроводной сети MusicCast-совместимых

См. Руководство пользователя для получения информации о других способах беспроводного подключения, если приложение MusicCast CONROLLER не будет использоваться. Использование MusicCast CONTROLLER Для использования сетевых функций на MusicCast-совместимом устройстве необходимо специальное приложение “MusicCast CONTROLLER” для работы. Выполните поиск приложения “MusicCast CONTROLLER” на App Store или Google Play и установите его на устройстве. Добавление аппарата к сети MusicCast Выполните следующую процедуру для добавления элемента к сети MusicCast. Заодно также можно выполнить конфигурацию настроек беспроводной сети аппарата. Понадобятся SSID и ключ безопасности для вашей сети.

Нажмите значок приложения “MusicCast CONTROLLER” на мобильном устройстве и нажмите “Setup”. Если вы уже подключили другие MusicCast-совместимые устройства к сети, нажмите “Settings”, а затем “Add New Device”.

Следуйте инструкциям на экране программы.

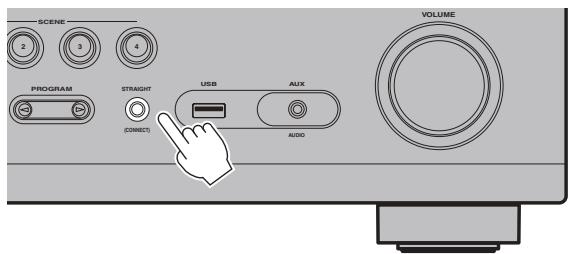

Нажмите и удерживайте 5 секунд кнопку CONNECT на передней панели аппарата согласно инструкции приложения. VOLUME SCENE

AUX AUDIO Следуйте экранным инструкциям приложения по настройке сетевых параметров. После установления подключения на дисплее передней панели аппарата появится сообщение «Completed». Настройка сетевого подключения с помощью приложения MusicCast CONTROLLER завершена, и аппарат зарегистрирован как устройство с поддержкой MusicCast.

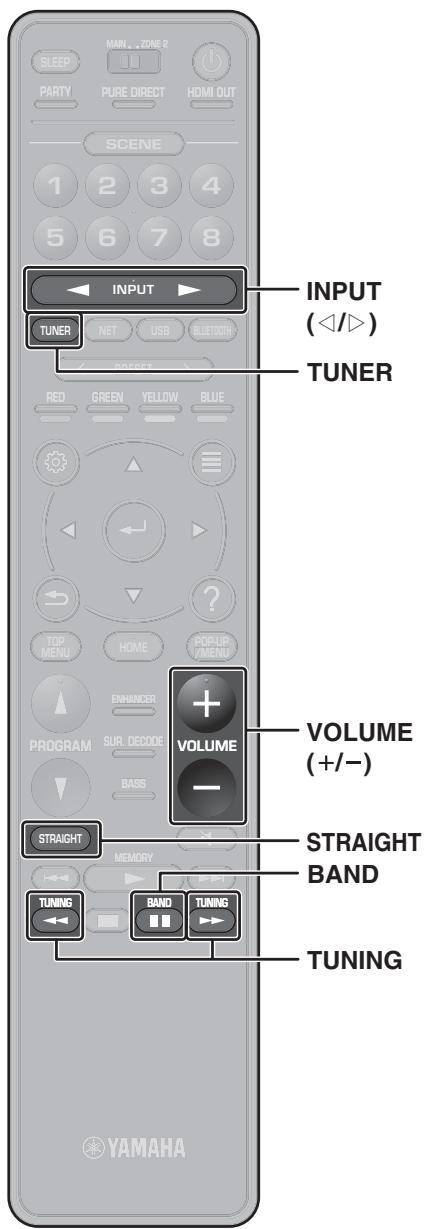

Воспроизведение В этом разделе описывается основные операции, такие как воспроизведение дисков Blu-ray, DVD-дисков и настройка на радиостанции. Большинство операций можно выполнить с помощью пульта ДУ. Основные функции воспроизведения MAIN

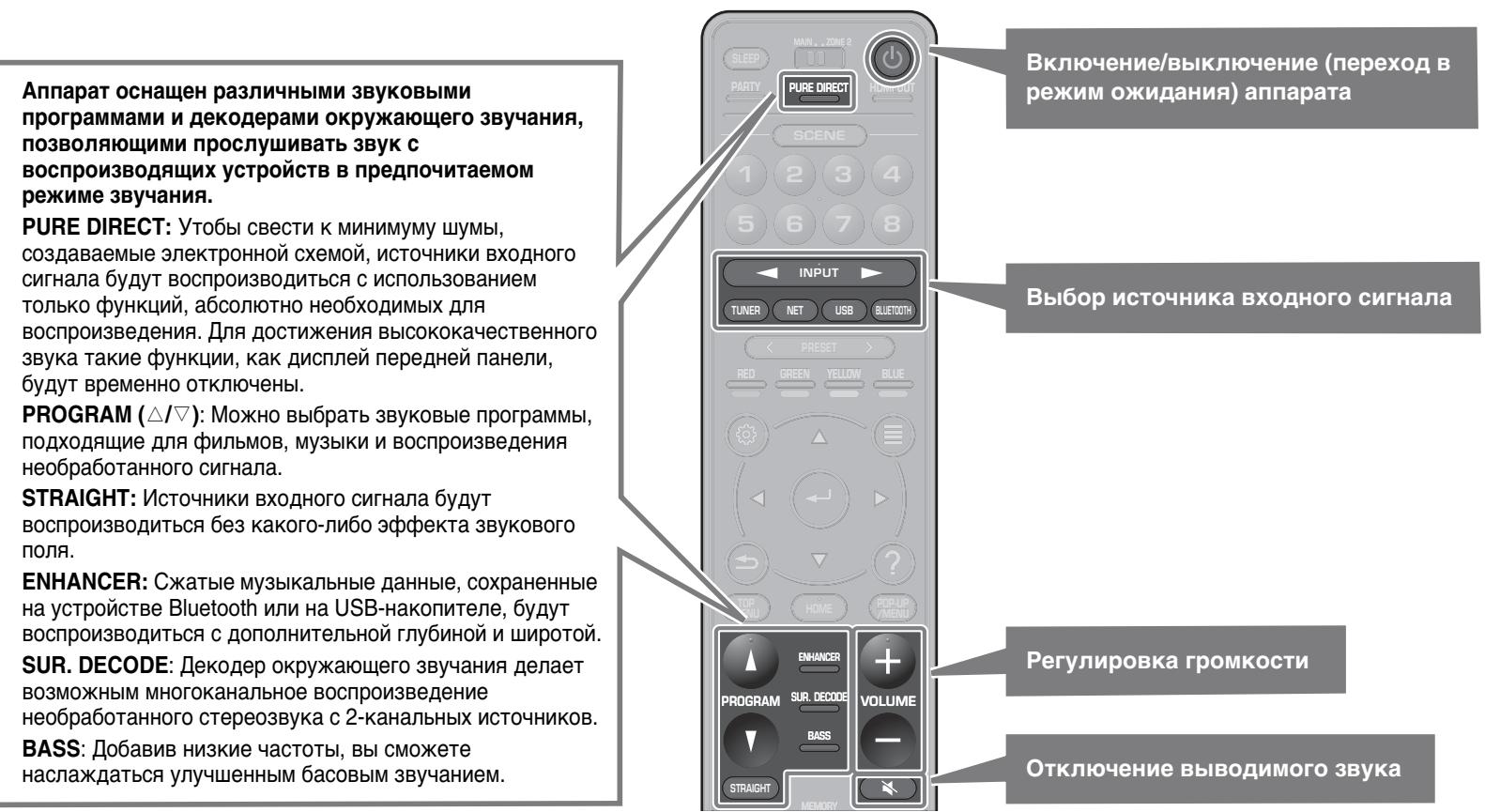

MAI AIN ZZO ZONE ONE 2 SLEEP Аппарат оснащен различными звуковыми программами и декодерами окружающего звучания, позволяющими прослушивать звук с воспроизводящих устройств в предпочитаемом режиме звучания. PURE DIRECT: Утобы свести к минимуму шумы, создаваемые электронной схемой, источники входного сигнала будут воспроизводиться с использованием только функций, абсолютно необходимых для воспроизведения. Для достижения высококачественного звука такие функции, как дисплей передней панели, будут временно отключены. PROGRAM (q/w): Можно выбрать звуковые программы, подходящие для фильмов, музыки и воспроизведения необработанного сигнала. STRAIGHT: Источники входного сигнала будут воспроизводиться без какого-либо эффекта звукового ENHANCER: Сжатые музыкальные данные, сохраненные на устройстве Bluetooth или на USB-накопителе, будут воспроизводиться с дополнительной глубиной и широтой. SUR. DECODE: Декодер окружающего звучания делает возможным многоканальное воспроизведение необработанного стереозвука с 2-канальных источников. BASS: Добавив низкие частоты, вы сможете наслаждаться улучшенным басовым звучанием. PPARTY AR TY PURE DIRECT

Включение/выключение (переход в режим ожидания) аппарата SCENE

Регулировка громкости VOLUME BASS Отключение выводимого звука STRAIGHT MEMORY MEMORY

HDMI HDM MI OUT OUT Чтобы в полной мере ощутить объемный звук, выдаваемый аппаратом, рекомендуется воспроизводить многоканальные звукозаписи (5.1 каналов или больше). SCENE

BBLUE LUE Включите BD/DVD-проигрыватель. Несколько раз нажмите INPUT (e/ r) для выбора “HDMI 1”. Может отображаться название подключенного устройства, например “BD player”. Прослушивание FM/AM-радио

Нажмите TUNER, чтобы выбрать “TUNER” в качестве источника входного сигнала. Нажмите BAND, чтобы выбрать FM или AM. Нажмите TUNING для установки Нажмите и удерживайте эту кнопку приблизительно секунду для автоматического поиска станций. LINK MASTER OUT ECO CHARGE OUT ECO TOP MENU HOME VOLUME BASS

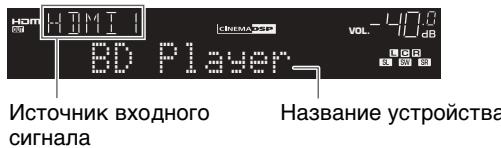

BD Player Источник входного

Название устройства TUNING

“TUNED” загорается при приеме аппаратом сигнала FM/AM-радиостанции. При приеме аппаратом стереофонического FMрадиосигнала загорается “STEREO”. Начните воспроизведение на BD/ DVD-проигрывателе. Установка шага настройки частоты (только модели для Азии, Тайваня, Бразилии, общая модель и модель для Центральной и Южной

Нажмите кнопку STRAIGHT, чтобы выбрать “STRAIGHT”. Заводскими установками для шага частоты являются значения в 50 кГц для FM и 9 кГц для AM. В зависимости от страны или региона можно установить шаг настройки частоты 100 кГц для FM и 10 кГц для AM. 1 Переведите аппарат в режим ожидания. 2 Удерживайте STRAIGHT на передней панели и нажмите MAIN ZONE z. 3 Несколько раз нажмите кнопку PROGRAM на передней панели, чтобы выбрать “TU”.

Когда включен режим “STRAIGHT” (прямое декодирование), каждая колонка воспроизводит аудиосигнал каждого канала напрямую (без обработки звукового поля). Нажмите кнопку VOLUME для регулировки громкости. LINK MASTER OUT ECO

4 Нажмите кнопку STRAIGHT на передней панели, чтобы выбрать “FM100/AM10”. 5 Нажмите MAIN ZONE z, чтобы перевести аппарат в режим ожидания, а затем включите его снова.

Если звук не слышен или не выводится через определенную колонку, см. “УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ” в документе Руководство пользователя.

STB Viewing HDMI 2 Drama Off Прослушивание услуг потоковой передачи

Game Playing HDMI 3 Action Game Off Приложение MusicCast CONTROLLER, установленное на вашем мобильном устройстве, можно использовать для получения услуг потоковой передачи. 1 Выберите услугу потоковой передачи на экране приложения MusicCast CONTROLLER. 2 Выберите станцию.

Кнопками курсора выберите нужный элемент и нажмите ENTER.

Интернет-радиостанции можно также выбрать с помощью приложения MusicCast CONTROLLER, установленного на мобильном устройстве. BAND BAND TUNING TUNING U G В зависимости от используемой услуги потоковой передачи может потребоваться следующее.

• Установите на мобильном устройстве приложение услуги потоковой передачи
• Зарегистрируйте учетную запись услуги потоковой

Примечания по услугам потоковой передачи

• Услуги потоковой передачи могут быть отключены без уведомления.
• Поддержка услуг потоковой передачи может зависеть от страны и региона, в которых используется данное устройство.

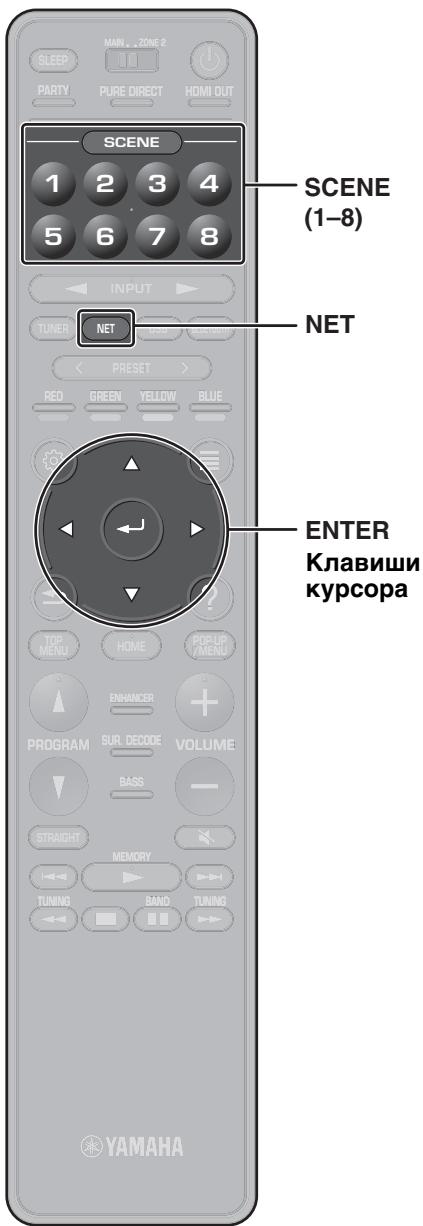

Источники входного сигнала аппарата и настройки, назначенные клавишам SCENE, можно выбрать одним касанием (функция SCENE). При нажатии кнопки SCENE аппарат автоматически включится, если он был в режиме ожидания. По умолчанию каждой клавише назначены следующие настройки SCENE. Звуковая про- Compressed Music Enhancer См. Руководство пользователя для получения информации о настройках, отличных от показанных выше.

STRAIGHT TUNING U G UNING На телевизоре отобразится экран просмотра. Если выбрана интернет-радиостанция, начнется ее воспроизведение и появится экран воспроизведения. ENTER

Несколько раз нажмите кнопку NET, чтобы выбрать “NET RADIO” в качестве источника входного

Функция SCENE Сохранение сцены Настройки, назначенные каждой клавише SCENE по умолчанию, могут быть изменены в соответствии с индивидуальными предпочтениями.

1. Воспроизведите источник входного сигнала.

2. Примените настройки для функций, например,

звуковых программ и Compressed Music Enhancer.

3. Нажмите и удерживайте клавишу SCENE до

появления “SET Complete” на дисплее передней

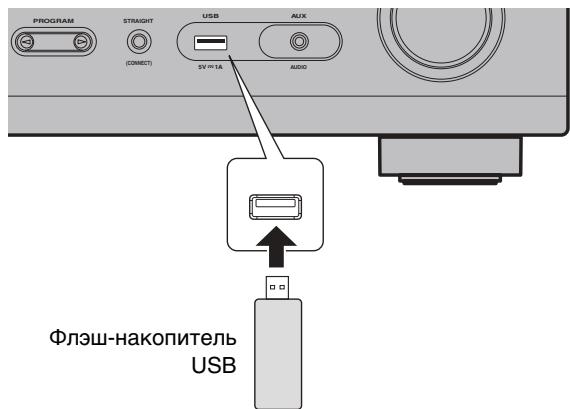

TOP MENU Воспроизведение музыки, сохраненной на флэш-накопителе USB USB INPUT RRED

Воспроизведение музыки, сохраненной на устройстве Bluetooth® POP-UP //MENU Нажмите BLUETOOTH, чтобы выбрать в качестве источника входного сигнала “Bluetooth”. Подключите флэш-накопитель USB к гнезду USB. PROGRAM На устройстве Bluetooth в списке доступных устройств выберите аппарат (сетевое имя аппарата). STRAIGHT (CONNECT) USB

AUX AUDIO Если потребуется пароль, введите “0000”. После установления подключения на дисплее передней панели загорится индикатор .

На устройстве Bluetooth выберите песню и начните воспроизведение. Флэш-накопитель USB ENHANCERR ENHANCER S DECODE SUR P ROG PROGRAM ROGRA OG RAM M SUR.

VOLUME OLUME Флэш-накопитель USB следует подключить непосредственно к гнезду USB. Не используйте удлинитель. BASS

Нажмите USB, чтобы выбрать в качестве источника входного сигнала “USB”. На телевизоре отобразится экран просмотра.

Кнопками курсора выберите нужный элемент и нажмите ENTER. При выборе песни начнется ее воспроизведение и появится экран воспроизведения.

GGREEN REEN Основные операции меню Настройка В этом разделе приведено описание основных операций меню Опция. Меню Опция можно использовать для настройки функций воспроизведения аппарата в соответствии с источником входного сигнала. В этом разделе приведено описание основных операций меню Настройка. Меню Настройка можно использовать для подробной настройки функций

INPUT USB Основные операции

Кнопками курсора выберите нужный элемент и нажмите ENTER. Выберите настройку с помощью клавиш курсора. Нажмите клавишу OPTION. STRAIGHT MEMORY

Меню Опция также отображается на экране телевизора. OPTION TOP MENU Нажмите клавишу OPTION. Для получения дополнительной информации см. “Настройка параметров воспроизведения для различных источников воспроизведения (меню Опция)” в документе Руководство пользователя.

С помощью клавиш курсора выберите меню и нажмите ENTER. Кнопками курсора выберите нужный элемент и нажмите ENTER. С помощью клавиш курсора выберите настройку и нажмите ENTER. Нажмите клавишу SETUP. Для получения дополнительной информации см. “Настройка различных функций (меню Настройка)” в документе Руководство пользователя.

Поиск и устранение неисправностей При возникновении проблемы сначала проверьте следующее: Если аппарат функционирует неправильно, проверьте следующее.

• кабели питания аппарата, телевизора и воспроизводящих устройств (таких, как BD/DVD-проигрыватели) надежно подключены к настенным розеткам переменного тока;
• аппарат, сабвуфер, телевизор и воспроизводящие устройства (такие, как BD/DVD-проигрыватели) включены;
• штекеры каждого кабеля надежно вставлены в гнезда каждого устройства. При отсутствии проблем с питанием и кабелями см. инструкции, приведенные в таблице ниже. Если неисправность не указана в таблице или инструкции не помогли, выключите аппарат, отсоедините кабель питания и обратитесь к ближайшему авторизованному дилеру или в сервисный центр Yamaha. Возможная неисправность Возможная причина Метод устранения Питание не включается. Схема защиты сработала 3 раза подряд. Когда аппарат находится в таком состоянии, при попытке включения питания на передней панели будет мигать индикатор режима ожидания. В качестве меры предосторожности возможность включения питания заблокирована. Обратитесь к ближайшему дилеру или в сервисный центр Yamaha для проведения ремонта. Питание немедленно отключается (режим ожидания). Аппарат был включен, когда кабель колонки находился в закороченном состоянии. Скрутите оголенные провода каждой колонки и заново подключите к аппарату и колонкам (c. 104). Аппарат не отвечает. Завис внутренний микрокомпьютер из-за воздействия сильного электрического напряжения от внешних источников (например, молнии или сильного статического электричества) или из-за падения напряжения электропитания. Удерживайте кнопку MAIN ZONE z на передней панели более 10 секунд, чтобы выполнить инициализацию и перезагрузку аппарата. (Если проблема не устранена, отключите кабель питания от розетки переменного тока и подключите снова.) Отсутствует звук. Выбран неправильный источник входного сигнала. Выберите соответствующий источник входного сигнала с помощью клавиш выбора входного сигнала. На вход поступают сигналы, которые аппарат не может воспроизвести. Аппарат не может воспроизводить некоторые форматы цифровых аудиосигналов. Чтобы проверить формат входящего аудиосигнала, используйте “Информация” в меню “Настройка” (c. 118). Для получения подробной информации см. “Проверка текущей информации об аудиосигнале” в документе Руководство пользователя.

Возможная неисправность Через какую-либо из колонок не воспроизводится звук . Возможная причина Метод устранения Источник воспроизведения не содержит сигналов канала. Используйте “Информация” в меню “Настройка”(c. 118) для проверки аудиосигнала. Для получения подробной информации см. “Проверка текущей информации об аудиосигнале” в документе Руководство пользователя. Текущая звуковая программа/декодер не использует

Используйте “Тест сигнал” в меню “Настройка” (c. 118) для проверки выходного сигнала колонки. Для получения подробной информации см. “Вывод тестовых сигналов” в документе Руководство пользователя. Аудиовыход через колонку отключен. Выполните YPAO (c. 110). Воспользуйтесь функцией “Конфигурация” в меню “Настройка” для изменения настроек колонок. Для получения подробной информации см. “Настройка параметров колонок” в документе Руководство пользователя. Не поступает звук из сабвуфера. Источник воспроизведения не содержит LFE или низкочастотных сигналов. Выход через сабвуфер отключен. Включите функцию Extra Bass с помощью клавиши BASS (c. 114). Выполните YPAO (c. 110). Для параметра “Сабвуфер” в меню “Настройка” установите значение “Использование” (c. 118). Для получения подробной информации см. “Настройка использования сабвуфера” в документе Руководство пользователя.

Отсутствует видеоизображение от воспроизводящего устройства, подключенного к аппарату через HDMI. Невозможно задать настройки соединения в приложении MusicCast CONTROLLER.

Выбран другой источник входного сигнала на аппарате. Выберите соответствующий источник входного сигнала с помощью клавиш выбора входного сигнала. Выбран другой источник входного сигнала на телевизоре. Выберите источник входного видеосигнала телевизора для отображения видеосигнала с аппарата. Входящий видеосигнал (разрешение) не поддерживается

Для проверки информации о текущем видеосигнале (разрешении), см. “Проверка текущей информации о видеосигнале и сигнале HDMI” в документе Руководство пользователя. Для проверки информации о видеосигналах, поддерживаемых аппаратом, см. “Совместимость сигналов HDMI” в документе Руководство пользователя. Телевизор не поддерживает HDCP (High-bandwidth Digital Content Protection). Для проверки характеристик телевизора см. инструкции по его эксплуатации. Для воспроизведения содержимого, которое требует наличия устройств с поддержкой HDCP 2.2, и телевизор, и воспроизводящее устройство должны поддерживать HDCP 2.2. Мобильное устройство не подключено к беспроводному маршрутизатору в вашем доме. Подключите мобильное устройство к беспроводному маршрутизатору и воспользуйтесь приложением MusicCast CONTROLLER. Обнаружение устройства приложением занимает некоторое время. Подождите, чтобы убедиться, что мобильное устройство не находится в режиме

Доступ к сети ограничен настройками брандмауэра беспроводного маршрутизатора (точки доступа). Проверьте настройки брандмауэров и фильтр MAC-адресов беспроводного маршрутизатора (точки доступа). Технические характеристики Bluetooth Поддерживаемый профиль Поддерживаемый кодек Версия Bluetooth Беспроводной вывод Максимальное расстояние Поддерживаемый метод защиты содержимого Функция Wi-Fi

Диапазон настройки Потребляемая мощность SCMS-T Полоса радиочастот Диапазон 2,4 ГГц, 5 ГГц Стандарты беспроводной сети: IEEE 802.11 a/b/g/n/ac Способ обеспечения безопасности: WEP, WPA2-PSK (AES), Смешанный режим Совместимость с WPS методом PIN-кода и нажатия кнопки Поддержка совместного использования устройств iOS путем беспроводного подключения Модели для США и Канады Только модели для Азии, Тайваня, Бразилии, общая модель и модель для Центральной и Южной Америки Модели для Китая, Кореи, Австралии, Великобритании, Европы, России и Среднего Востока Общие характеристики

Общие характеристики

SBC, AAC Вер. 4.2 Bluetooth Класс 2 10 м без препятствий [FM] от 87,5 МГц до 107,9 МГц [AM] от 530 кГц до 1710 кГц [FM] от 87,5/87,50 МГц до 108,0/ 108,00 МГц [AM] от 530/531 кГц до 1710/ 1611 кГц [FM] от 87,50 МГц до 108,00 МГц [AM] от 531 кГц до 1611 кГц Модели для США и Канады Модели для Тайваня, Бразилии и Центральной и Южной Америки Модель для Китая Модель для Кореи Модель для Австралии 120 В перем. тока, 60 Гц 110–120/220–240 В переменного тока, 50/60 Гц 220 В перем. тока, 50 Гц 220 В перем. тока, 60 Гц 240 В перем. тока, 50 Гц Потребляемая мощность в режиме ожидания Максимальная потребляемая Размеры (Ш x В x Г) Ориентировочные размеры (с вертикальной беспроводной

• С учетом ножек и выступов

Модели для Великобритании, Европы, России и Среднего Востока Модель для Азии и общая модель Модели для США и Канады Модели для Китая, Кореи, Австралии, Великобритании, Европы, России и Среднего Востока Общая модель, модели для Азии, Тайваня, Центральной и Южной Америки и HDMI Контроль Выкл., В режим ожидания Выкл. HDMI Контроль Вкл., В режим ожидания Вкл. (нет сигналов) HDMI Контроль ВКЛ, В режим ожидания АВТО (нет сигнала HDMI и нет CEC в течение 8 часов) Сеть режим ожидания Вкл. 230 В перем. тока, 50 Гц 220–240 В переменного тока, 50/60 Гц 400 Вт 300 Вт 270 Вт 0,1 Вт 0,8 Вт 0,4 Вт

Беспроводное Bluetooth HDMI Контроль Вкл., В режим ожидаБеспровония Вкл., Сеть режим ожидания Вкл. Только модели для Азии, Тайваня, Бра- 590 Вт зилии, общая модель и модель для Центральной и Южной Америки 435 x 171 x 378 мм 435 x 248 x 378 мм 1,3 Вт 1,4 Вт 1,4 Вт 2,0 Вт 10,5 кг В содержании данного руководства приведены последние на момент публикации технические характеристики. См. Руководство пользователя на веб-сайте Yamaha для проверки технических характеристик, отличных от описанных выше, и получения последней информации об аппарате.
