LR 500 - Очиститель воздуха BEURER - Бесплатное руководство пользователя

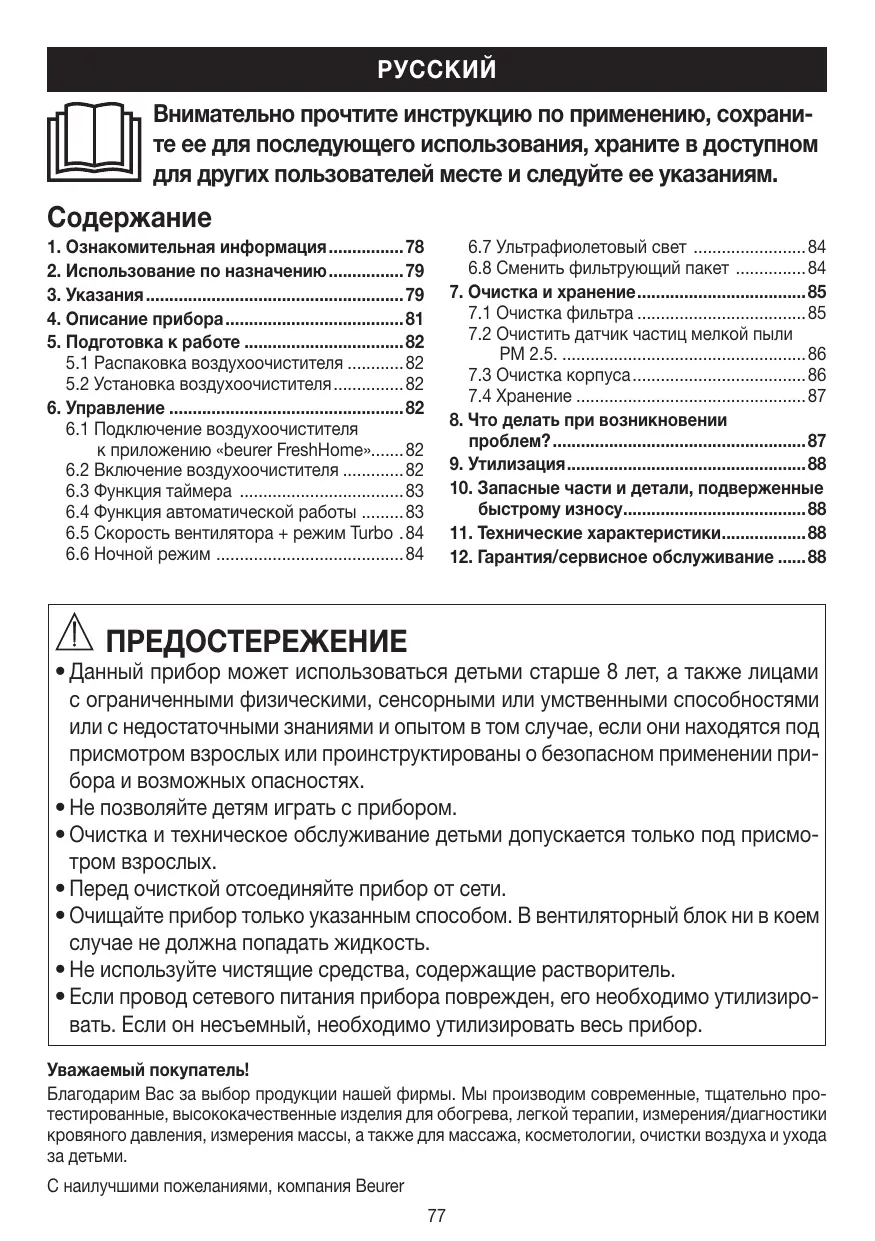

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LR 500 BEURER

Внимательно прочтите инструкцию по применению, сохраните ее для последующего использования, храните в доступном для других пользователей месте и следуйте ее указаниям.

1. Ознакомительная информация.................78

2. Использование по назначению.................79

3. Указания........................................................79

6. Управление...................................................82

6.1 Подключение воздухоочистителя

к приложению «beurer FreshHome».......82

6.2 Включение воздухоочистителя..............82

6.3 Функция таймера ....................................83

6.4 Функция автоматической работы ..........83

6.5 Скорость вентилятора + режим Turbo .. 84

6.6 Ночной режим .........................................84

6.8 Сменить фильтрующий пакет ................84

7. Очистка и хранение.....................................85

7.1 Очистка фильтра.....................................85

7.2 Очистить датчик частиц мелкой пыли

7.3 Очистка корпуса......................................86

8. Что делать при возникновении

проблем?.......................................................87

9. Утилизация....................................................88

10. Запасные части и детали, подверженные

быстрому износу........................................88

11. Технические характеристики...................88

12. Гарантия/сервисное обслуживание.......88

• Данный прибор может использоваться детьми старше 8 лет, а также лицами с ограниченными физическими, сенсорными или умственными способностями или с недостаточными знаниями и опытом в том случае, если они находятся под присмотром взрослых или проинструктированы о безопасном применении прибора и возможных опасностях.
• Не позволяйте детям играть с прибором.
• Очистка и техническое обслуживание детьми допускается только под присмотром взрослых.
• Перед очисткой отсоединяйте прибор от сети.
• Очищайте прибор только указанным способом. В вентиляторный блок ни в коем случае не должна попадать жидкость.
• Не используйте чистящие средства, содержащие растворитель.
• Если провод сетевого питания прибора поврежден, его необходимо утилизировать. Если он несъемный, необходимо утилизировать весь прибор. Уважаемый покупатель! Благодарим Вас за выбор продукции нашей фирмы. Мы производим современные, тщательно протестированные, высококачественные изделия для обогрева, легкой терапии, измерения/диагностики кровяного давления, измерения массы, а также для массажа, косметологии, очистки воздуха и ухода С наилучшими пожеланиями, компания Beurer

• 1 комбинированный фильтр (активированный уголь/HEPA-фильтр класс H 13)
• 1 фильтр грубой очистки
• 1x данная инструкция по применению
• 1 краткая инструкция Пояснения к символам   В настоящей инструкции по применению используются следующие символы. ПРЕДУПРЕЖДЕНИЕ Предупреждает об опасности травмирования или ущерба для здоровья.

Обращает внимание на возможность повреждения прибора/принадлежностей.

Важная информация. Соблюдайте инструкцию по применению. Прибор имеет двойную защитную изоляцию и соответствует классу защиты 2. Применяйте только в закрытых помещениях. Изготовитель. Утилизация прибора в соответствии с директивой ЕС по отходам электрического и электронного оборудования EC — WEEE (Waste Electrical and Electronic Equipment). PAP Утилизация упаковки в соответствии с предписаниями по охране окружающей среды. Это изделие соответствует требованиям действующих европейских и национальных Сертификационный знак для изделий, экспортируемых в Российскую Федерацию и

1. Ознакомительная информация

Большинство из нас проводят до 90 % своей жизни в закрытых помещениях. Качество воздуха в помещениях днем и ночью имеет большое значение для здоровья и хорошего самочувствия. Воздух во внутренних помещениях может содержать в 2–5 раз больше аллергенов и вредных веществ, чем атмосферный воздух. Люди с аллергией на пыльцу не могут находиться на природе в период опыления растений, но хотят иметь возможность дышать чистым воздухом в закрытых помещениях. Воздухоочиститель LR 500 очищает воздух с помощью трехуровневой системы фильтров. Воздухоочиститель LR 500:

• очищает воздух с помощью комбинированного фильтра (фильтр из активированного угля удаляет вредные газы и неприятные запахи, а HEPA-фильтр класса H 13 защищает от бактерий, вирусов, клещей, цветочной пыльцы и мелкой пыли);
• оборудован датчиком PM 2.5, который распознает мелкую пыль с частицами размером до 2,5 мкм,
• работает бесшумно и имеет четыре уровня мощности, режим Turbo и функцию автоматической

• оснащен цифровой индикацией мелкой пыли и отображает цветом качество воздуха в помещении;
• оснащен функцией таймера (от 1 до 24 часов);
• отображает текущую влажность и температуру воздуха в помещении;
• подходит для помещений площадью до 106 м² (в соответствии с NRCC-54013-2011);
• оснащен встроенным ультрафиолетовым светом (для уничтожения микробов);
• имеет ночной режим с практически бесшумной работой и выключенным дисплеем;
• экономит электроэнергию и автоматически отключается при снятии крышки корпуса. Принцип очистки воздуха

1. Вентилятор воздухоочистителя всасывает загрязненный воздух.

2. Фильтр грубой очистки задерживает более крупные частицы, например пыль, грязь и волоски.

3. Затем фильтр с активированным углем очищает воздух от паров формальдегида, бензола и от других вредных газов и неприятных запахов.

4. После этого HEPA-фильтр удаляет такие вредоносные частицы, как пыльца, бактерии или вирусы.

5. Дополнительно подключаемый ультрафиолетовый свет во внутренней части корпуса удаляет

микробы и запахи (животных, из кухни или табачного дыма).

6. Очищенный воздух выходит в помещение через отверстие для выпуска воздуха на верхней стороне воздухоочистителя.

Эффективность фильтрации фильтра HEPA H 13 составляет ≥ 99,95 %. Это означает, что отфильтровывается 99,95 % частиц (например, бактерий, вирусов и мелкой пыли). Приложение beurer FreshHome Вы можете также подключить воздухоочиститель к своему смартфону через WLAN. Для этого потребуется бесплатное приложение beurer FreshHome. Оно доступно в Apple App Store (iOS) и Google Play (AndroidTM). Приложение beurer FreshHome предлагает следующие функции:

• контроль и оценка качества воздуха;
• обзор всех подключенных приборов для долговременного анализа воздуха в помещении;
• сообщение при значениях, выходящих за пределы определенного индивидуально диапазона;
• советы по улучшению микроклимата. Требования к операционной системе: iOS ≥ 10.0 Android™ ≥ 5.0 Bluetooth® ≥ 4.0.

2. Использование по назначению

Воздухоочиститель предназначен исключительно для очистки воздуха в помещениях. ПРЕДУПРЕЖДЕНИЕ При тяжелых заболеваниях дыхательных путей или легких перед применением воздухоочистителя проконсультируйтесь у врача. Используйте прибор только в тех целях, для которых он был разработан, и только тем способом, который описан в данной инструкции по применению. Любое использование не по назначению может быть опасным. Изготовитель не несет ответственности за ущерб, причиненный вследствие ненадлежащего использования прибора или халатного обращения с ним.

Внимательно прочтите указания! Несоблюдение следующих указаний может привести к травмам или материальному ущербу. ПРЕДУПРЕЖДЕНИЕ Не давайте упаковочный материал детям. Существует опасность удушения.

Удар электрическим током ПРЕДУПРЕЖДЕНИЕ Во избежание поражения электрическим током используйте данный воздухоочиститель осторожно и аккуратно, как и любой другой электрический прибор.

• В частности: — эксплуатируйте прибор только при указанном на нем напряжении (типовая табличка расположена на обратной стороне прибора); — убедитесь в отсутствии видимых повреждений прибора и принадлежностей; — не используйте прибор во время грозы.
• В случае появления дефектов и неполадок в работе немедленно отключите прибор и отсоедините его от сети. Никогда не тяните за сетевой кабель или за прибор, чтобы вынуть вилку из розетки. Никогда не перемещайте прибор, держа его за сетевой кабель. Кабели должны быть удалены от горячих поверхностей.
• Всегда выключайте прибор, прежде чем извлечь сетевую вилку из розетки.
• Не извлекайте сетевую вилку влажными или мокрыми руками.
• Прибор должен быть расположен вдали от источников тепла, иначе корпус может расплавиться и стать причиной возгорания.
• Убедитесь в том, что отверстия воздухоочистителя и сетевой провод не контактируют с водой, паром или другими жидкостями.
• Не используйте прибор вблизи горючих или взрывоопасных газовых смесей.
• Ни в коем случае не пытайтесь взять прибор в руки, если он упал в воду. Немедленно извлеките вилку из розетки.
• Не используйте прибор или его принадлежности при наличии видимых повреждений. Ремонт прибора ПРЕДУПРЕЖДЕНИЕ

• Ремонт электроприборов должен выполняться только специалистами. Неквалифицированное выполнение ремонта влечет за собой значительную опасность для пользователя. Если прибор нуждается в ремонте, обратитесь в сервисную службу или к официальному дистрибьютору.
• Запрещено открывать вентиляторный блок.
• Замена лампы UV-C не предусмотрена. Пользователь не имеет права осуществлять замену. Опасность пожара ПРЕДУПРЕЖДЕНИЕ Использование прибора не по назначению или несоблюдение правил, указанных в данной инструкции по применению, при определенных обстоятельствах может привести к пожару! Поэтому никогда:
• не накрывайте работающий воздухоочиститель, например одеялом, подушкой и т. п.;
• никогда не используйте прибор вблизи емкостей с бензином или другими легковоспламеняющимися веществами. Обслуживание прибора

После каждого применения и перед очисткой прибор необходимо отключать и отсоединять от сети.

• Не втыкайте никакие предметы в отверстия на приборе и не вставляйте ничего между его вращающимися частями. Следите за тем, чтобы подвижные части перемещались свободно.
• Не ставьте на прибор никакие предметы.
• Берегите прибор от высоких температур.
• Берегите прибор от солнечных лучей, ударов и падений.
• Никогда не встряхивайте прибор.
• Обращайтесь с прибором осторожно, избегайте повреждений вследствие попадания воды (например, брызг воды при использовании прибора на деревянном полу).
• Установите прибор на устойчивую горизонтальную водостойкую поверхность.

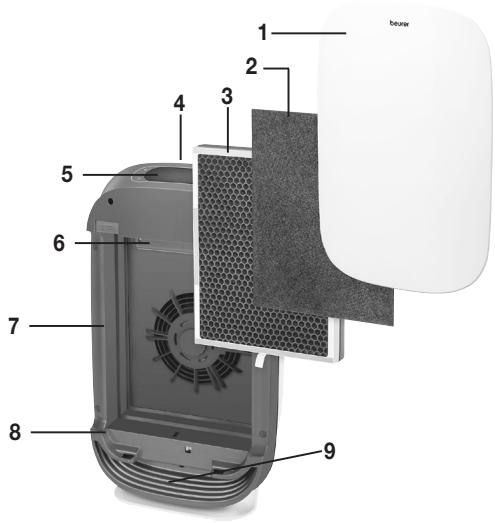

2. Фильтр грубой очистки

Отфильтровывает крупные частицы пыли и грязи, например волоски.

3. Комбинированный фильтр (активированный уголь/HEPA-фильтр H 13)

Фильтр с активированным углем: защищает от вредоносных газов и неприятных запахов. HEPA-фильтр H 13: отфильтровывает частицы, среди которых бактерии, вирусы, клещи, цветочная пыльца и мелкая пыль.

4. Отверстие для выпуска воздуха

6. Ультрафиолетовая лампа

Уничтожает во внутренней части корпуса микробы и запахи (животных, из кухни или табачного дыма).

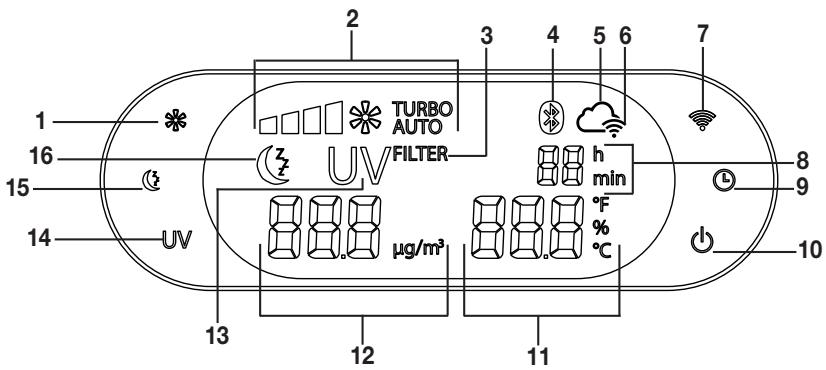

9. Свет индикатора качества воздуха в помещении

2. Текущая скорость вентилятора

10. Кнопка ВКЛ./ВЫКЛ.

3. Индикатор замены фильтра

13. Символ ультрафиолетового света

14. Кнопка ультрафиолетового света

15. Кнопка ночного режима

8. Индикатор таймера

16. Символ ночного режима

5. Подготовка к работе

5.1 Распаковка воздухоочистителя

Вскройте картонную упаковку. Выньте прибор, не открывая пакет. Снимите теперь всю пленку. Извлеките фильтрующий пакет из прибора (см. раздел «Замена фильтра») и снимите с него пленку. Затем правильно установите фильтрующий пакет обратно в прибор.

5.2 Установка воздухоочистителя

1. Установите воздухоочиститель на ровную и устойчивую поверхность, чтобы избежать вибраций

2. Установите воздухоочиститель так, чтобы вокруг него оставалось свободное пространство радиусом 30 см.

3. Следите за тем, чтобы воздухозаборник и отверстие для выпуска воздуха никогда не закрывались.

6.1 Подключение воздухоочистителя к приложению «beurer FreshHome»

Вы можете использовать базовые функции воздухоочистителя без приложения «beurer FreshHome». Дополнительные функция, например запись показателей воздуха в помещении и настройка графика очистки, а также дистанционное управление и контроль за прибором, доступны только через приложение «beurer FreshHome».

1. Следуйте указаниям из раздела 5, «Ввод в эксплуатацию».

2. Вставьте вилку сетевого кабеля в соответствующую розетку. Положите сетевой кабель так, чтобы об него нельзя было споткнуться. 3. Для включения воздухоочистителя нажмите кнопку ВКЛ./ВЫКЛ. « ». Прибору потребуется около 10 секунд, чтобы отобразить последнее значение. Мигает символ WLAN « Для подключения воздухоочистителя к приложению «beurer FreshHome» выполните следующие действия.

4. Убедитесь, что Ваш смартфон подключен к сетиWLAN.

5. Включите Bluetooth® на смартфоне.

6. Загрузите бесплатное приложение «beurer FreshHome» в Apple App Store (iOS) или Google Play

(AndroidTM). В зависимости от настройки смартфона подключение к интернету или передача данных могут оказаться платными.

7. Запустите приложение beurer FreshHome и следуйте инструкциям.

6.2 Включение воздухоочистителя

1. Следуйте указаниям из раздела 5, «Ввод в эксплуатацию».

2. Вставьте вилку сетевого кабеля в соответствующую розетку. Положите сетевой кабель так, чтобы об него нельзя было споткнуться.

3. Для включения воздухоочистителя нажмите кнопку ВКЛ./ВЫКЛ. « ». Прибору потребуется около 10 секунд, чтобы отобразить последнее значение. Воздухоочиститель оснащен переменной индикацией влажности воздуха и температуры, а также постоянной индикацией значения частиц мелкой пыли PM 2.5. При первом включении воздухоочиститель необходимо установить на первую скорость вентилятора. Информация для индикации качества воздуха Индикация качества воздуха включается автоматически, если воздухоочиститель включен. Примерно через 30 секунд цвет индикации воздухоочистителя укажет на концентрацию частиц в воздухе в помещении. Качество воздуха Цвет индикатора качества Значение PM-2.5 в мкм/м³ воздуха в помещении

≤ 12 Удовлетворительно

35,5–55,4 Очень плохо

≥ 55,5 Оптимальная относительная влажность воздуха и температура в помещении

Оптимальная температура Оптимальная относительная

В воздухоочистителе предусмотрена функция таймера, с помощью которой можно настроить, через сколько часов воздухоочиститель должен отключиться самостоятельно. Вы можете устанавливать таймер в пределах от 1 до 24 часов.

• Чтобы настроить таймер, многократно нажимайте кнопку ТАЙМЕРА « », пока на дисплее не появится желаемое значение времени (например, 02). Воздухоочиститель отключается автоматически по истечении установленного значения времени.
• Для выключения таймера раньше установленного времени удерживайте кнопку таймера до тех пор, пока индикация на дисплее не погаснет.

6.4 Функция автоматической работы

Для воздухоочистителя предусмотрена функция автоматической работы. Если эта функция активирована, то скорость вентилятора автоматически регулируется в зависимости от качества воздуха в помещении. Это означает, что чем ниже качество воздуха в помещении, тем выше автоматически устанавливаемая воздухоочистителем скорость вентилятора. 1. Для активации функции автоматической работы нажмите на включенном воздухоочистителе кнопку скорости вентилятора « ». Как только функция автоматической работы станет активной, на экране вспыхнет «

2. Чтобы отключить функцию автоматической работы, снова нажмите на кнопку скорости вентилятора « ». «

» на дисплее гаснет. Прибор снова автоматически переключается на уровень 1.

6.5 Скорость вентилятора + режим Turbo

Для воздухоочистителя предусмотрены четыре скорости вентилятора и режим Turbo: (1), (2), (3), (4),

• Чтобы выбрать одну из скоростей вентилятора, нажмите кнопку скорости вентилятора « ». Установленная на данный момент скорость вентилятора отображается на панели управления.
• В режиме Turbo воздухоочиститель будет работать с максимальной скоростью, и дополнительно будет включен ультрафиолетовый свет. Режим Turbo выключается по истечении 15 минут и включает затем функцию автоматической работы.

Для воздухоочистителя предусмотрен ночной режим, во время которого он чистит практически бесшумно, а все источники света на LR 500 выключены.

1. Для включения ночного режима работы нажмите на приборе кнопку ночного режима « ». На

панели инструментов горит символ ночного режима работы « ». При активации ночного режима дисплей и цветовой индикатор качества воздуха в помещении внизу прибора автоматически выключаются через 5 секунд.

2. Чтобы отключить функцию ночного режима, повторно нажмите на кнопку ночного режима « ».

При использовании приложения beurer FreshHome в ночном режиме работы может быть включен ультрафиолетовый свет и установлен таймер.

6.7 Ультрафиолетовый свет

Ультрафиолетовый свет уничтожает находящихся в воздухе микробов. При этом ультрафиолетовый свет активирует оксид титана, который разлагает молекулы неприятных запахов (табачного дыма, кухни или домашних животных).

1. Для того чтобы включить ультрафиолетовый свет, нажмите на включенном воздухоочистителе

кнопку управления ультрафиолетовым светом « ». Как только функция ультрафиолетового света активируется, на дисплее загорится «УФ».

2. Чтобы отключить функцию ультрафиолетового света, снова нажмите на кнопку управления ультрафиолетовым светом «

6.8 Сменить фильтрующий пакет

Трехслойный фильтр необходимо заменять на новый через каждые 4320 часов работы. После 4320 часов работы на дисплее появляется надпись «ФИЛЬТР». Для замены фильтра выполните следующие действия.

1. Нажмите на кнопку ВКЛ./ВЫКЛ., чтобы вы- 2. Снимите крышку корпуса, открыв магнитный

ключить воздухоочиститель, и отсоедините замок, как показано на иллюстрации. Потяего от сети. ните магнитный замок сначала вверх, а затем вниз.

3. Осторожно оттяните боковые защелки, чтобы 4. Установите новый фильтрующий пакет. Чтобы

извлечь фильтрующий пакет. правильно установить фильтр, учитывайте положение относительно боковых защелок, как показано на иллюстрации.

5. Закройте крышку корпуса до появления ощу- 6. Вставьте сетевую вилку в розетку. Положите

тимого и слышимого щелчка (магнитный закабель так, чтобы об него нельзя было спотмок). Потяните магнитный замок сперва вниз, кнуться. Для этого нажмите кнопку ВКЛ./ ВЫКЛ. Теперь откройте боковую заслонку а затем вверх. на корпусе прибора. Здесь находится кнопка для сброса счетчика часов работы на 0. Для установки комбинированного фильтра по собственному расписанию (например, каждые 6 месяцев) используйте размещенную у верхнего края комбинированного фильтра наклейку, чтобы указывать дату замены.

7. Очистка и хранение

ПРЕДУПРЕЖДЕНИЕ Перед каждой очисткой необходимо убедиться в том, что сетевой штекер воздухоочистителя извлечен из розетки!

Регулярная очистка фильтра (один раз в месяц) является главным условием его бесперебойной работы и соблюдения гигиены.

• Трехслойный фильтр рекомендуется очищать с помощью насадки-щетки от пылесоса. Для основательной очистки осторожно снимите фильтр грубой очистки и насадкой-щеткой пылесоса очистите находящийся за ним фильтр с активированным углем и размещенный на обратной стороне HEPAфильтр. Затем установите фильтр грубой очистки обратно на HEPA-фильтр.

Фильтр с активированным углем HEPA-фильтр H 13 Передняя сторона Обратная сторона

Трехслойный фильтр следует заменять через каждые 4320 часов работы (см. раздел «Замена фильтра»). Запрещается мыть трехслойный фильтр.

7.2 Очистить датчик частиц мелкой пыли PM 2.5.

Очистку датчика частиц мелкой пыли необходимо проводить каждые 2 месяца. Если воздухоочиститель используется в запыленных местах, рекомендуется очищать его как можно чаще. Для очистки датчика выключите воздухоочиститель и извлеките сетевой штекер из розетки. Откройте крышку на корпусе и снимите ее. Очистите датчик, а также воздухозаборник/отверстие для выпуска воздуха ватной палочкой, смоченной в воде. Затем промокните очищенные детали сухой ватной палочкой. Установите крышку датчика частиц мелкой пыли на место.

Очищайте корпус воздухоочистителя влажной салфеткой (смоченной водой или слабым раствором для очистки). Не используйте растворители, а также другие агрессивные очистители или абразивные чистящие средства, поскольку они могут повредить поверхность прибора.

Если прибор не используется длительное время, мы рекомендуем хранить его в очищенном виде в сухом месте в оригинальной упаковке. При этом не следует класть на прибор какие-либо предметы.

8. Что делать при возникновении проблем?

Меры по устранению Воздухоочиститель не включается. Неправильная установка крышки корпуса. Убедитесь, что крышка корпуса установлена правильно. Трехслойный фильтр установлен неправильно. Убедитесь, что трехслойный фильтр установлен правильно. Сетевой адаптер не подключен к розетке. Вставьте сетевой адаптер в подходящую розетку. Фильтры загрязнены. Очистите фильтр (см. главу «Очистка и хранение»). Заблокирован воздухозаборник/отверстие для выпуска

Убедитесь в том, что воздухозаборник/отверстие для выпуска воздуха не заблокировано. Недостаточный поток воздуха. Воздухоочиститель работает слишком громко. В воздухозаборник/отверстие Извлеките твердое тело из для выпуска воздуха попало воздухозаборника/отверстия твердое тело. для выпуска воздуха. Фильтры засорены. Очистите фильтр (см. главу «Ремонт и очистка»). Неправильная установка

Установите фильтры правильно. Воздухоочиститель находится Установите воздухоочиститель на ровную поверхность. на неровной поверхности. Дисплей не горит/нет индикации. Мигает символ WLAN «

Сетевой штекер не подсоединен к розетке и/или не включен. Вставьте сетевую вилку в розетку и включите воздухоочиститель. Прибор находится в ночном режиме работы. Нажмите кнопку ночного режима « ». Ночной режим работы выключается, и дисплей ярко светится. Неправильная установка крышки корпуса. Убедитесь, что крышка корпуса установлена правильно. Воздухоочиститель пытается установить соединение с маршрутизатором WLAN. Если этот процесс занимает больше одной минуты, проверьте статус маршрутизатора WLAN и/или снова настройте доступ воздухоочистителя к WLAN через приложение.

Воздухоочиститель пытается установить соединение с сервером. Если этот процесс занимает больше одной минуты, повторите попытку позже или снова настройте доступ воздухоочистителя к WLAN через приложение.

В интересах защиты окружающей среды по окончании срока службы следует утилизировать прибор отдельно от бытового мусора. Утилизация производится через соответствующие пункты сбора в Вашей стране. Прибор следует утилизировать согласно директиве ЕС по отходам электрического и электронного оборудования — WEEE (Waste Electrical and Electronic Equipment). При возникновении вопросов обращайтесь в местную коммунальную службу, ответственную за утилизацию отходов.

10. Запасные части и детали, подверженные быстрому износу

Запасные части и детали, подверженные быстрому износу, можно приобрести в соответствующих сервисных центрах (согласно списку сервисных центров). Укажите соответствующий номер для заказа. Наименование Артикульный номер или номер для заказа Фильтр грубой очистки, комбинированный фильтр (HEPA660.07 фильтр H 13 и фильтр с активированным углем)

LR 500 Сетевое напряжение/мощность См. типовую табличку прибора Размеры (Д x Ш x В) 21 x 35 x 62 см

5,9 кг Подходит для помещений площадью от 34 м² (в соответствии с ANSI/AHAM AC-1 2015) до 106 м² (в соответствии с NRCC-54013-2011)

Ночной режим: <30dB Турбо: ок. 56dB Допустимые условия эксплуатации От +5 до +40°C, относительная влажность воздуха ≤ 90 % (без образования конденсата) Класс защиты Класс защиты II / Передача данных В приборе используется технология Bluetooth® low energy technology и WLAN, диапазон частоты 2400,0– 2483,5 МГц, макс. мощность передатчика Bluetooth® 0 дБм, макс. мощность передатчика WLAN 18 дБм, совместимость со смартфонами и планшетами Bluetooth®4.0.

12. Гарантия/сервисное обслуживание

Более подробная информация по гарантии/сервису находится в гарантийном/сервисном талоне, который входит в комплект поставки.

Возможны ошибки и изменения.

11. Технические характеристики
