РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SERIE 9 9090CC - SERIE 9 9095CC BRAUN

S APPROVED Effective Date 28Apr2014 GMT - Printed 29Dec2014 Page 70 o

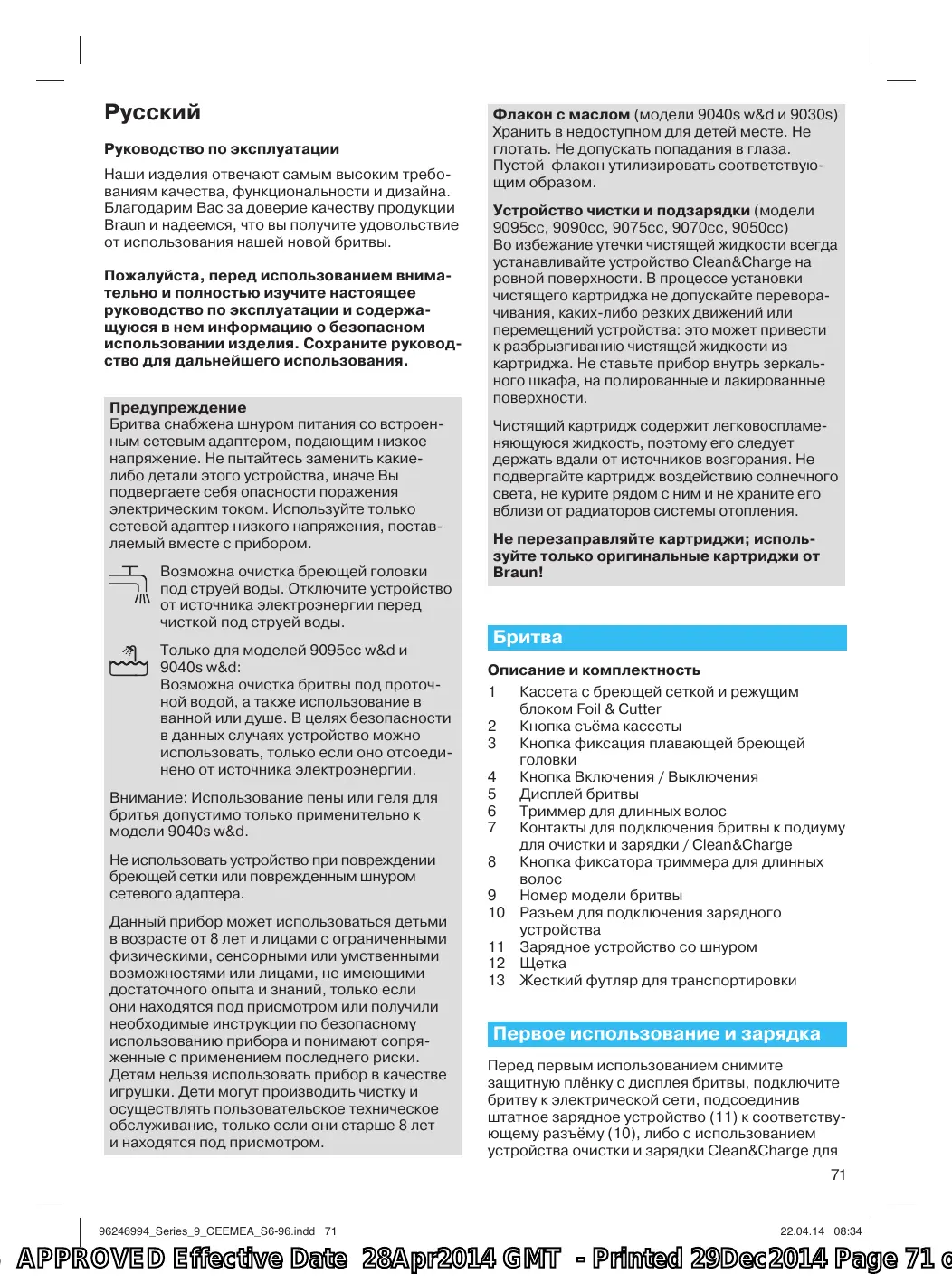

Русский Руководство по эксплуатации Наши изделия отвечают самым высоким требованиям качества, функциональности и дизайна. Благодарим Вас за доверие качеству продукции Braun и надеемся, что вы получите удовольствие от использования нашей новой бритвы. Пожалуйста, перед использованием внимательно и полностью изучите настоящее руководство по эксплуатации и содержащуюся в нем информацию о безопасном использовании изделия. Сохраните руководство для дальнейшего использования. Предупреждение Бритва снабжена шнуром питания со встроенным сетевым адаптером, подающим низкое напряжение. Не пытайтесь заменить какиелибо детали этого устройства, иначе Вы подвергаете себя опасности поражения электрическим током. Используйте только сетевой адаптер низкого напряжения, поставляемый вместе с прибором. Возможна очистка бреющей головки под струей воды. Отключите устройство от источника электроэнергии перед чисткой под струей воды. Только для моделей 9095сс w&d и 9040s w&d: Возможна очистка бритвы под проточной водой, а также использование в ванной или душе. В целях безопасности в данных случаях устройство можно использовать, только если оно отсоединено от источника электроэнергии. Внимание: Использование пены или геля для бритья допустимо только применительно к модели 9040s w&d. Не использовать устройство при повреждении бреющей сетки или поврежденным шнуром сетевого адаптера. Данный прибор может использоваться детьми в возрасте от 8 лет и лицами с ограниченными физическими, сенсорными или умственными возможностями или лицами, не имеющими достаточного опыта и знаний, только если они находятся под присмотром или получили необходимые инструкции по безопасному использованию прибора и понимают сопряженные с применением последнего риски. Детям нельзя использовать прибор в качестве игрушки. Дети могут производить чистку и осуществлять пользовательское техническое обслуживание, только если они старше 8 лет и находятся под присмотром.

Флакон с маслом (модели 9040s w&d и 9030s) Хранить в недоступном для детей месте. Не глотать. Не допускать попадания в глаза. Пустой флакон утилизировать соответствующим образом. Устройство чистки и подзарядки (модели 9095сс, 9090сс, 9075сс, 9070сс, 9050сс) Во избежание утечки чистящей жидкости всегда устанавливайте устройство Clean&Charge на ровной поверхности. В процессе установки чистящего картриджа не допускайте переворачивания, каких-либо резких движений или перемещений устройства: это может привести к разбрызгиванию чистящей жидкости из картриджа. Не ставьте прибор внутрь зеркального шкафа, на полированные и лакированные поверхности. Чистящий картридж содержит легковоспламеняющуюся жидкость, поэтому его следует держать вдали от источников возгорания. Не подвергайте картридж воздействию солнечного света, не курите рядом с ним и не храните его вблизи от радиаторов системы отопления. Не перезаправляйте картриджи; используйте только оригинальные картриджи от Braun!

Бритва Описание и комплектность 1 Кассета с бреющей сеткой и режущим блоком Foil & Cutter 2 Кнопка съёма кассеты 3 Кнопка фиксация плавающей бреющей головки 4 Кнопка Включения / Выключения 5 Дисплей бритвы 6 Триммер для длинных волос Контакты для подключения бритвы к подиуму 7 для очистки и зарядки / Clean&Charge 8 Кнопка фиксатора триммера для длинных волос 9 Номер модели бритвы 10 Разъем для подключения зарядного устройства 11 Зарядное устройство со шнуром 12 Щетка 13 Жесткий футляр для транспортировки

Первое использование и зарядка Перед первым использованием снимите защитную плёнку с дисплея бритвы, подключите бритву к электрической сети, подсоединив штатное зарядное устройство (11) к соответствующему разъёму (10), либо с использованием устройства очистки и зарядки Clean&Charge для 71

96246994_Series_9_CEEMEA_S6-96.indd 71

S APPROVED Effective Date 28Apr2014 GMT - Printed 29Dec2014 Page 71 o

моделей «cc» (см. Главу «Устройство очистки и подзарядки»). Информация по зарядке и основным операциям • Для первой подзарядки необходимо оставить устройство включенным в сеть на 1 час. • Полного заряда батареи хватает на 50 минут использования бритвы в автономном режиме. Время автономной работы может изменяться в зависимости от густоты щетины и температуры окружающей среды. • Оптимальный диапазон температуры воздуха для зарядки бритвы от 5 °С до 35 °С. В условиях крайне низких или высоких температур батарея может не зарядиться вовсе, или зарядиться не полностью. • Рекомендуется пользоваться прибором для бритья при температуре окружающей среды в диапазоне от 15 °C до 35 °C. • Не подвергайте бритву воздействию температуры свыше 50 °С в течение длительного времени. • Если прибор подключен к сети электропитания, для включения экрана может потребоваться несколько минут.

Дисплей бритвы Уровень подзарядки Когда прибор подключен к сети электропитания на экране устройства (5) отображается индикатор уровня заряда батареи: • Мигание соответствующего сегмента шкалы заряда батареи указывает уровень заряда в процессе подзарядки • При полностью заряженном аккумуляторе на экране в течение нескольких секунд будут гореть все сегменты шкалы заряда, после чего дисплей отключится. Низкий уровень заряда аккумулятора При низком уровне заряда аккумулятора соответствующий индикатор загорится красным цветом. Во время выключения бритвы, о низком уровне заряда батареи информирует звуковой сигнал. Модели 9095 сс w&d и 9090cc: При низком ресурсе батареи количество оставшихся минут бритья (не менее девяти минут) отображается в цифровом выражении на дисплее. Индикация загрязнения (для моделей 9095cc w&d, 9090cc, 9075cc, 9070cc и 9050cc) Индикатор уровня загрязнения указывает на необходимость проведения процедуры очистки бритвы с использованием устройства очистки и подзарядки Clean&Charge.

Режим блокировки Значок загорается при включении блокировки бритвы во избежание её случайного включения (например в чемодане).

Эксплуатация бритвы (см. рисунок А) Для включения/выключения бритвы установите выключатель (4) в соответствующее положение. Рекомендации по сухому бритью 1. Всегда брейтесь до умывания. 2. Всегда держите бритву под прямым углом (90°) к коже. 3. Слегка натягивайте кожу и перемещайте бритву в направлении против роста волос. Фиксация плавающей бреющей головки Для бритья труднодоступных участков (например, под носом) передвиньте кнопку блокировки плавающей бреющей головки (3) в нижнее положение для блокировки головки. Бреющую головку можно зафиксировать в одном из пяти положений. Для изменения положения бреющей головки возьмите её двумя пальцами и наклоняйте в нужном направлении. При переходе в следующее положение раздастся характерный щелчок. Для моделей 9095cc w&d, 9090cc, 9075cc, 9070cc и 9050cc: Для автоматической очистки с использованием устройства очистки и подзарядки Clean&Charge необходимо снять блокировку положения бреющей головки. Триммер для длинных волос Для стрижки бакенбард, усов и бороды нажмите кнопку съема триммера для длинных волос и передвиньте триммер в верхнее положение. Бритье при подключении к электросети (кроме моделей 9095cc w&d и 9040s w&d) Если бритва полностью разряжена, вы можете использовать бритву, подключив ее к электросети с помощью шнура питания. Блокировка от случайного включения • Включение: Блокировка включается путём нажатия и удержания кнопки включения устройства (4) в течение 3 секунд. В подтверждение блокировки вы услышите звуковой сигнал, а на экране отобразится значок с изображением замка. После этого дисплей выключится. • Выключение: Блокировка снимается путём нажатия и удержания кнопки включения также в течение 3 секунд.

S APPROVED Effective Date 28Apr2014 GMT - Printed 29Dec2014 Page 72 o

Ручная чистка бритвы (см. рисунки В и С) Чистка под проточной водой • Включите бритву (без подключения к электросети) и промойте бреющую головку под горячей проточной водой. Также можно использовать жидкое мыло без абразивных субстанций. Смойте остатки пены и на несколько секунд оставьте бритву включенной. • Выключите бритву и нажмите кнопки съема кассеты (2). Снимите кассету (бреющая сетка + режущий блок) (1) и оставьте просохнуть. • При регулярной чистке бритвы под струей воды, необходимо раз в неделю наносить каплю светлого машинного масла на верхнюю часть кассеты (бреющая сетка + режущий блок). Только для модели 9040s w&d: Необходимо чистить бритву после каждого бритья с использованием пены. Чистка с помощью щёточки • Отключите бритву. Снимите кассету (бреющая сетка + режущий блок) (1) и постучите ей по плоской поверхности. С помощью щеточки очистите внутреннюю поверхность плавающей головки бритвы. При этом не очищайте кассету щеточкой, поскольку это может ее повредить. Кассету можно устанавливать любой стороной. Это не влияет на качество бритья.

Установка станции подзарядки и очистки Clean&Charge (см. картинку D) • Удалите защитную плёнку с экрана устройства подзарядки и очистки Clean&Charge. • Нажмите на кнопку открытия заглушки для замены картриджа (15) с тыльной стороны устройства подзарядки и очистки Clean&Charge и поднимите крышку корпуса. • Поставьте чистящий картридж на плоской, устойчивой поверхности (напр. на столе) • Аккуратно снимите крышку с картриджа. • Плавно поместите картридж в основание устройства до упора. • Опустите крышку корпуса до закрытия. • Подсоедините устройство к розетке с помощью специального шнура (11), через соответствующий разъем (14). Подзарядка бритвы с использованием устройства подзарядки и очистки Clean&Charge (см. рисунок D) Поместите бритву бреющей головкой вниз, предварительно сняв с неё блокировку, в устройство чистки и подзарядки. Внимание: Бритва должна быть сухой и полностью очищенной от остатков пены для бритья или мыла! Соединительные контакты (7) на тыльной стороне бритвы должны совпасть с контактами (16) на зарядном устройстве. Установите бритву в надлежащее положение. Правильность установки бритвы на устро подзарядки и очистки Clean&Charge подтверждается звуковым сигналом. Зарядка начинается автоматически. Чистка бритвы (см. рисунок D)

Сиcтема очистки и подзарядки Clean&Charge (только для моделей 9095cc w&d, 9090cc, 9075cc, 9070cc, 9050cc) Сиcтема очистки и подзарядки Clean&Charge разработана специально для чистки, подзарядки, смазки, дезинфекции, просушки и хранения бритвы Braun. Описание и комплектность 14 Разъем для подключения шнура электропитания 15 Кнопка открытия заглушки для замены картриджа 16 Контактные клеммы для установки бритвы 17 Экран устройства очистки и подзарядки Clean&Charge 17а Индикатор уровня очищающей жидкости 17b Индикатор состояния 17с Индикатор программы очистки (только для моделей 9095cc w&d, 9090cc и 9075cc) 18 Кнопка включения 19 Чистящий картридж

При загорании индикатора на дисплее бритвы установите её на устройство подзарядки и очистки Clean&Charge, как указано выше, и нажмите кнопку «Старт» (18). Устройство чистки и подзарядки Clean&Charge производит анализ уровня загрязнения бритвы, результат анализа отображается включением одного из индикаторов (17с) дисплея программы чистки (только для моделей 9095cc w&d, 9090cc и 9075cc). Если индикатор состояния (17b) не горит (Устройство чистки и подзарядки Clean&Charge переключается в режим ожидания после 10 минут простоя), дважды нажмите кнопку начала работы. В противном случае чистка не начнётся. Для наиболее гладкого бритья рекомендуется чистить бритву после каждого использования. Каждая программа чистки состоит из нескольких циклов, при которых чистящая жидкость пропускается через бреющую головку бритвы. В зависимости от модели используемого устройства чистки и подзарядки Clean&Charge и/или 73

96246994_Series_9_CEEMEA_S6-96.indd 73

S APPROVED Effective Date 28Apr2014 GMT - Printed 29Dec2014 Page 73 o

выбора программы процесс чистки занимает до 3 минут, после чего следует фаза активной сушки, продолжительностью около 40 минут, в течение которых работает вентилятор. По завершении чистки начнётся процесс подзарядки, по окончании которого дисплей устройства отключится. Режимы очистки Для моделей 9095cc w&d, 9090cc и 9075cc: Экономичная, кратковременная чистка Нормальная чистка Интенсивная чистка Модели 9070сс и 9050 сс: Доступен один режим стандартной чистки. Извлечение бритвы из устройства очистки и подзарядки Clean&Charge (см. рисунок Е) Придержите устройство очистки и подзарядки Clean&Charge одной рукой, второй слегка наклоните бритву по направлению к себе. Чистящий картридж / Замена (см. рисунок F) Когда индикатор уровня чистящей жидкости (17а) горит красным цветом, это значит, что чистящей жидкости в картридже осталось примерно на 3 цикла очистки. Когда этот индикатор начинает мигать красным, необходимо произвести замену картриджа (приблизительно через каждые 3 недели при ежедневном использовании). После нажатия кнопки (15) и открытия заглушки подождите несколько секунд, прежде чем удалять картридж, не допуская разлития жидкости. Перед тем, как выбросить отработанный картридж закройте его полости крышкой от нового картриджа, поскольку использованный картридж содержит «грязный» чистящий раствор. Картридж содержит денатурированный спирт (см. маркировку картриджа), который после открытия ёмкости начинает медленно испаряться. В случае неиспользования устройства необходимо в целях дезинфекции производить замену картриджей приблизительно раз в 2 месяца. Картридж содержит также смазочные материалы, которые могут по завершении процедуры оставаться на внешней стороне бреющей сетки и в пазах устройства для очистки и подзарядки Clean&Charge. Данные следы легко удаляются с помощью влажной ткани.

Аксессуры Braun рекомендует производить замену использующейся в Вашей бритве кассеты Foil & Cutter каждые 18 месяцев для поддержания макси-

мальных показателей производительности бритвы. У региональных дилеров и в Центрах обслуживания Braun доступны следующие аксессуары: • Кассета Foil & Cutter (бреющая сеточка и режущий блок): 90S/90B • Чистящий картридж для устройства очистки и подзарядки Clean&Charge: CCR • Чистящий спрей для бритв Braun

Сведения о защите окружающей среды Данное изделие содержит перезаряжаемые аккумуляторы. В интересах охраны окружающей среды, пожалуйста, после окончания срока службы изделия не выбрасывайте его как бытовой мусор. Пожалуйста, утилизируйте изделие через центр обслуживания Braun или через соответствующий специализированный пункт сбора (при наличии в вашем регионе). Использованный чистящий картридж можно утилизировать вместе с обычным бытовым мусором. Содержание может быть изменено без предварительного уведомления. Электрические спецификации напечатаны на специальном шнуре. Запишите рекомендуемую дату замены (не позднее, чем через 18 месяцев, начиная с сегодняшнего дня) под серийным номером подлежащего замене аксессуара.

Электрическая бритва Braun 9095cc w&d тип 5791 с сетевым блоком питания тип 5210 с системой чистки и подзарядки тип 5425 Электрическая бритва Braun 9090cc тип 5790 с сетевым блоком питания тип 5210 с системой чистки и подзарядки тип 5425 Электрическая бритва Braun 9075cc тип 5790 с сетевым блоком питания тип 5210 с системой чистки и подзарядки тип 5425 Электрическая бритва Braun 9070cc тип 5790 с сетевым блоком питания тип 5210 с системой чистки и подзарядки тип 5425 Электрическая бритва Braun 9050cc тип 5790 с сетевым блоком питания тип 5210 с системой чистки и подзарядки тип 5425 Электрическая бритва Braun 9040s w&d тип 5791 с сетевым блоком питания тип 5210 Электрическая бритва Braun 9030s тип 5790 с сетевым блоком питания тип 5210

S APPROVED Effective Date 28Apr2014 GMT - Printed 29Dec2014 Page 74 o

100–240 Вольт, 50–60 Герц, 7 Ватт Произведено в Германии для Braun GmbH/Браун ГмбХ, Frankfurter Strasse 145, 61476, Kronberg, Germany/Германия. RU: Импортер/Служба потребителей: OOO «Проктер энд Гэмбл Дистрибьюторская Компания», Россия, 125171, Москва, Ленинградское шоссе, 16А, стр. 2. Тел. 8-800-200-20-20. BY: Импортер: ООО «Электросервис и Ко», Беларусь, 220012, г. Минск, ул. Чернышевского, 10А, к. 412А3. Сервисный центр: ООО «Катрикс», Беларусь, 220012, г. Минск, ул. Чернышевского, 10А, к. 409. Для определения года изготовления см. трехзначный код на корпусе изделия рядом с техническим типом изделия: первая цифра = последняя цифра года, последующие 2 цифры = порядковый номер недели года производства. Например, код «345» означает, что продукт произведен в 45-ю неделю 2013 года. Гарантийный срок/Срок службы 2 года.

Гарантийные обязательства Braun. На данное изделие распространяется гарантия в течение 2 лет с момента покупки. В течение гарантийного периода мы бесплатно устраним путем ремонта, замены деталей или замены всего изделия любые заводские дефекты, вызванные недостаточным качеством материала или сборки. В случае невозможности ремонта в гарантийный период, изделие может быть заменено на новое или аналогичное в соответствии с законом «О защите прав потребителей». Гарантия обретает силу только, если дата покупки подтверждается печатью и подписью дилера (магазина) на последней странице оригинальной инструкции по эксплуатации BRAUN, которая является гарантийным талоном. Данные гарантийные обязательства действуют во всех странах, где изделие распространяется самой фирмой Braun или назначенным дистрибьютором, и где никакие ограничения по импорту или другие правовые положения не препятствуют предоставлению гарантийного обслуживания. Гарантия не покрывает повреждения, вызванные неправильным использованием (см. также список ниже) и нормальный износ бритвенных сеток ножей, дефекты, оказывающие незначительный эффект на качество работы прибора. Эта гарантия теряет силу, если ремонт производится не уполномоченным на то лицом, и если использованы не оригинальные детали Braun. В случае предъявления рекламации по условиям данной гарантии, передайте изделие целиком

вместе с гарантийным талоном в любой из центров сервисного обслуживания Braun. Все другие требования, включая требования возмещения убытков, исключаются, если наша ответственность не установлена в законном порядке. Рекламации, связанные с коммерческим контрактом с продавцом, не попадают под эту гарантию. В соответствии с законом РФ № 2300-1 от 7.02.1992 г. «О Защите прав потребителей» фирма Braun устанавливает срок службы на свои изделия равный двум годам с момента производства, если дату продажи установить невозможно. Изделия Braun изготовлены в соответствии с высокими требованиями европейского качества. При бережном использовании и при соблюдении правил по эксплуатации, приобретенное Вами изделие Braun может иметь значительно больший срок службы, чем срок, установленный в соответствии с Российским законом. Случаи, на которые гарантия не распространяется: – дефекты, вызванные форс-мажорными обстоятельствами; – использование в профессиональных целях; – нарушение требований инструкции по эксплуатации; – неправильная установка напряжения питающей сети (если это требуется); – внесение технических изменений; – механические повреждения; – повреждения по вине животных, грызунов и насекомых (в том числе случаи нахождения грызунов и насекомых внутри приборов); – для приборов, работающих от батареек, - работа с неподходящими или истощенными батарейками, любые повреждения, вызванные истощенными или текущими батарейками (советуем пользоваться только предохраненными от протекания батарейками); – для бритв – смятая или порванная сетка. Внимание! Оригинальный Гарантийный Талон подлежит изъятию при обращении в сервисный центр для гарантийного ремонта. После проведения ремонта Гарантийным Талоном будет являться заполненный оригинал Листа выполнения ремонта со штампом сервисного центра и подписанный потребителем по получении изделия из ремонта. Требуйте проставления даты возврата из ремонта, срок гарантии продлевается на время нахождения изделия в сервисном центре. В случае возникновения сложностей с выполнением гарантийного или послегарантийного обслуживания просьба сообщать об этом в Информационную Службу Сервиса Braun по телефону 8-800-200-20-20 (звонок из России бесплатный). 75

96246994_Series_9_CEEMEA_S6-96.indd 75

Рекомендации по решению возникающих проблем Проблема:

БРИТВА Бритва не включа1. Включена блокировка. ется при нажатии на 2. Модели 9095cc w&d и кнопку включения. 9040s w&d. Данное устройство может быть использовано только в автономном режиме Бритва не заряжаТемпература окружающей ется полностью и среды выходит за пределы продолжает мигать. допустимого диапазона. Бритва не заряжа1. Бритва неправильно ется находясь в установлена в устройстве устройстве для для очистки и подзарядки очистки и подзаClean&Charge. рядки Clean&Charge 2. В некоторых случаях или будучи вклюзарядка может начаться ченным в розетку. с задержкой (напр. после длительного хранения). 3. Температура окружающей среды выходит за пределы допустимого диапазона. 4. Специальный комплект проводов подключен ненадлежащим образом. От бреющей 1. Головку бритвы чистят головки исходит водой. неприятный запах. 2. Чистящий картридж используется более 2-х месяцев.

Качество работы аккумуляторов резко упало.

Качество бритья значительно ухудшилось.

Аккумулятор заряжен, но бритва всё равно выключается.

1. Головку бритвы регулярно промывают водой, но не смазывают. 2. Износ бреющей сеточки и режущего блока, что требует большего количества электроэнергии для бритья. 1. Система для бритья забилась. 2. Износ бреющей сеточки и режущего блока.

Износ бреющей сеточки и режущего блока, что требует большего количества электроэнергии, нежели производит моторчик. Прибор выключается.

1. Нажмите и удерживайте кнопку вкл./выкл. В течение 3 секунд для снятия блокировки. 2. Отсоедините бритву от электросети.

Оптимальный диапазон температуры воздуха для зарядки бритвы от 5 °С до 35 °С. 1. Соединительные контакты бритвы должны совпасть с контактами на устройстве для очистки и подзарядки Clean&Charge. 2. Подождите несколько минут, возможно зарядка начнётся автоматически. 3. Оптимальный диапазон температуры воздуха для зарядки бритвы от 5 °С до 35 °С. 4. Необходимо надлежащим образом подключить повода электропитания.

1. При промывке головки бритвы используйте только горячую воду, периодически используйте жидкое мыло без абразивных субстанций. Отсоедините кассету (бреющую сеточку и режущий блок) и оставьте её просушиться. 2. Производите замену чистящих картриджей не реже раза в 2 месяца 1. Если Вы регулярно промываете бритву под проточной водой, наносите каплю светлого машинного масла на бреющую сеточку не реже раза в неделю для смазки. 2. Замените кассету (бреющую сеточку и режущий блок).

1. Промойте кассету (бреющую сеточку и режущий блок) под горячей проточной водой с использованием средства для мытья посуды (1 капля), после чего ополосните её от пены и отсоедините. По высыхании нанесите каплю светлого машинного масла на сеточку. 2. Замените кассету (бреющую сеточку и режущий блок). – Заменить кассету (бреющую сеточку и режущий блок). – Регулярно смазывать бреющую систему, в особенности после чистки с использованием простой воды.

1. Засор устройства для 1. Прочистите засор с помощью деревянной очистки и подзарядки зубочистки. Clean&Charge. 2. Концентрация спирта уменьшилась, при этом 2. Чистящий картридж увеличилась концентрация масла. Удалить используется в течение излишки с помощью кусочка ткани. достаточно продолжительного времени.

УСТРОЙСТВО ДЛЯ ЧИСТКИ И ПОДЗАРЯДКИ CLEAN&CHARGE При нажатии на кнопку «старт» чистка не начинается

1. Бритва неправильно 1. Установите бритву в устройство для очистки и установлена в устройстве подзарядки Clean&Clear должным образом для очистки и подзарядки (соединительные контакты бритвы должны Clean&Charge. совпасть с контактами на устройстве). 2. Уровень чистящей 2. Замените чистящий картридж. жидкости в чистящем 3. Нажмите кнопку «старт» еще раз. картридже недостаточен (индикатор уровня чистящей жидкости мигает красным цветом). 3. Устройство в режиме ожидания.

Повышенное потребление чистящей жидкости

Протечка в устройстве для очистки и подзарядки Clean&Charge; Засор в устройстве.

– Прочистить засор деревянной зубочисткой. – Регулярно очищайте поверхность прибора.
