Tip produs	Ascuțitor pentru lanț de ferăstrău
Marcă	For_Q
Model	FQ-SKS 235
Tensiune nominală	230 V~ / 50 Hz
Putere nominală	235 W (S1)
Viteză fără sarcină	3000 /min
Diametrul exterior al pietrei de ascuțit	max. 145 mm
Grosimea pietrei de ascuțit	3,2 mm
Alezajul pietrei de ascuțit	22 mm
Tipuri de lanțuri ascuțibile	1/4 po, 0,325 po, 3/8 po, 0,404 po, 3/4 po
Reglare unghi lamă superioară	+40° până la -40°
Reglare unghi de tăiere	90° până la 40°
Greutate netă	5,8 kg
Nivel de presiune sonoră	68,3 dB(A) (K=3 dB)
Nivel de putere sonoră	81,3 dB(A) (K=3 dB)
Emisii de vibrații max.	3,05 m/s² (K=1,5 m/s²)
Indice de protecție	I
Utilizare conformă	Ascuțirea lanțurilor de ferăstrău cu lanț
Întreținere și curățare	Curățați cu o cârpă moale umedă, ungeți piesele mobile, verificați periodic piatra de ascuțit
Siguranță	Purtați ochelari de protecție, protecție auditivă, mască antipraf, mănuși; deconectați înainte de întreținere
Piese de schimb și reparabilitate	Piatră de ascuțit înlocuibilă; reparații numai de către personal calificat
Accesorii incluse	Suport, cap, mâner, piatră de debavurat, chei Allen 4 și 5 mm, kit unghi de tăiere, kit montare pe masă, indicator

Întrebări frecvente - FQ-SKS 235 For_Q

Cum se instalează ascuțitorul FQ-SKS 235?

Plasați baza mașinii pe o suprafață plană și stabilă, fixați-o cu kitul de montare pe masă (șuruburi M8x100, șaibe, piulițe). Instalați capul mașinii pe bază cu kitul de înșurubare a unghiului de tăiere (șuruburi M8x50, șaibe, buton de blocare). Montați mânerul pe cap, apoi conectați cablul de alimentare.

Cum se reglează unghiul de tăiere și unghiul lamei superioare?

Pentru unghiul lamei superioare (B), slăbiți butonul de blocare a menghinei (10) și reglați pe gradația (9) între +40° și -40°. Pentru unghiul de tăiere (A), slăbiți butonul de blocare a unghiului de tăiere (13) și reglați pe gradația (14) între 90° și 40°. Strângeți butoanele după reglare.

Cum se înlocuiește piatra de ascuțit?

Deconectați mașina. Folosiți cheia Allen de 4 mm pentru a scoate cele trei șuruburi ale ecranului de protecție și îndepărtați-l. Cu cheia Allen de 5 mm, scoateți șurubul care ține piatra de ascuțit și îndepărtați piatra veche. Așezați piatra nouă pe ax, strângeți șurubul, apoi montați la loc ecranul de protecție și șuruburile sale.

Care sunt instrucțiunile esențiale de siguranță?

Purtați întotdeauna ochelari de protecție, protecție auditivă, mască antipraf și mănuși de protecție. Asigurați-vă că piatra de ascuțit este în stare bună, că mașina este bine fixată pe banc și nu o folosiți în prezența lichidelor inflamabile. Deconectați întotdeauna înainte de orice întreținere.

Cum se ascute un lanț cu acest ascuțitor?

Ridicați opritorul de lanț, introduceți lanțul în bara de lanț (sens de rotație stânga-dreapta). Reglați unghiul lamei superioare și unghiul de tăiere. Coborâți piatra de ascuțit în spatele unei găuri drepte, reglați adâncimea de tăiere cu șurubul (12). Coborâți încet capul pentru a ascuți. Repetați pentru toate găurile drepte, apoi inversați unghiul pentru găurile stângi.

Ce fac dacă motorul nu pornește?

Verificați dacă mașina este conectată corect la o priză murală corespunzătoare. Asigurați-vă că alimentarea electrică este activă. Dacă problema persistă, contactați un service de întreținere autorizat.

Cum se întreține ascuțitorul?

Mențineți mașina curată și uscată. Curățați-o cu o cârpă moale umedă (nu folosiți produse pe bază de alcool sau petrol). Ungeți în mod regulat toate piesele mobile. Verificați periodic prinderile, deoarece se pot slăbi din cauza vibrațiilor. Inspectați piatra de ascuțit în mod regulat și înlocuiți-o dacă este uzată.

Ce tipuri de lanțuri pot ascuți?

Ascuțitorul poate ascuți lanțuri cu pasul: 1/4 po, 0,325 po, 3/8 po, 0,404 po și 3/4 po. Utilizați indicatorul furnizat pentru a determina pasul exact al lanțului dumneavoastră.

Cum se verifică indicatorul de adâncime al lanțului?

Utilizați indicatorul furnizat. Așezați reperul de centrare 0 deasupra unui nit al lanțului. Citiți tipul de lanț pe reperul index. Indicatorul de adâncime trebuie să fie mai mic decât găurile (de obicei 0,64-1,28 mm). Dacă indicatorul este la același nivel cu indicatorul, lanțul este uzat și nu mai poate fi ascuțit.

Cum se curăță ascuțitorul?

Asigurați-vă că mașina este deconectată. Utilizați o perie sau o cârpă moale umedă pentru a șterge corpul. Se poate folosi un detergent ușor, dar evitați produsele pe bază de alcool, petrol sau caustice. Nu curățați piesele din plastic cu agenți agresivi.

MANUAL DE UTILIZARE FQ-SKS 235 For_Q

Suntem convinși că această mașină vă va satisface exigentele și vă dorim s-o utilizati cu plăcere.

Citiți integral acest manual de utilizare și respectați instrucțiunile de siguranță.

Conținutul livrării

1x Batiu maşină
1x Cap maşină
1x Mâner
1x Disc de tăiere, cheie hexagonală de 4 mm / 5 mm
1x Set şuruburi unghi de tăiere
1x Set şuruburi montaj masă
1x Indicator

Dacă oricare dintre componente lipsește sau este deteriorată, contactați magazinul dvs. Hornbach.

Cuprins

Conținutul livrării 113

Simboluri 113

Instrucțiuni de siguranță 114

Parametri lanțului ferăstrău 118

Pregătirea mașinii 119

Prezentare generală a produsului 120

Destinația de utilizare 120

Utilizarea maşinii 120

Înlocuirea discului de ascuțit 122

Întreținere & îngrijire 123

Depanare 124

Date tehnice 125

Zgomote 125

Declaratie de conformitate 126

Eliminarea ca deșeu 127

Simboluri

Citiți cu atenție acest manual de utilizare și păstrați-l pentru o eventuală utilizare ulterioară.

Avertizare de pericol de accidentare, vătămare corporală a persoanelor și pagube considerable.

Purtați ochelari de protecție pentru a vă proteja ochii.

Purtați echipamente de protecție auditivă pentru a vă proteja urechile.

Purtați mască de praf pentru a vă proteja căile respiratorii.

Purtați mănuși de protecție pentru a vă proteja mâinile.

Instructiuni de siguranța

AVERTIZĂRI GENERALE DE SIGURANTĂ PENTRU SCULE ELEC- TRICE

AVERTIZARE! Atunci când folosiți scule electrice, trebuie întotdeauna respectate precauțiile de bază privitoare la siguranță pentru a reduce riscul de incendiu, electrocutare și rănire a persoanelor, incluzând următoarele.

Înainte de a utiliza acest produs citiți toate aceste instrucțiuni și păstrați aceste instrucțiuni.

Operare sigură

-Păstrați curătenia în zona de lucru.

- Zonele și băncile de lucru dezordonate predispun la accidente.

Aveți grijă de mediul la locul de mun- că

-Nu expuneti sculele la ploi.

• Nu utilizati sculele în aburi sau locuri umede.
• Asigurați iluminarea adecvată a locului de muncă.
  -Nu utilizati sculele în prezența unor lichide, gaze inflamabile.

Protectie împotriva electrocutării

-Evitați contactul corpului cu suprafețele împământate sau legate la masă (cum ar fi țevile, radiatoarele, cuptoarele, frigiderele).

Tineți la distanță celelalte persoane

-Nu lăsați alte persoane, în special copii, să se implice în efectuarea lucrării, să atingă scula sau cablul prelungitor și țineți-le departe de zona de lucru.

Depozitarea sculelor nefolosite

- Dacă nu sunt folosite, sculele tre-

buie depozitate într-un loc uscat și închis, neaccesibil copiilor.

Nu forțati sculele.

-Vor funcționa mai bine și mai sigur la parametri pentru care au fost proiectate.

Folosiți scula potrivită

• Nu forțați sculele mici să facă munca unei scule destinate muncii grele.
  -Nu folosiți sculele în scopuri pentru care nu au fost proiectate: de exemplu nu folosiți ferăstraiele circulare pentru tăierea trunchiului de copac sau a crengilor.

Îmbrăcați-vă în mod adecvat.

-Nu purtați haine largi sau bijuterii, ele pot fi prinse de piesele aflate în miscare.
-Dacă lucrați sub cerul liber, vă recomandăm purtarea unor încălțăminte antiderapante.
-Dacă aveți părul lung acoperiți-vă capul într-un mod care să asigure prinderea părului.

-Purtați ochelari de protectie.
-Purtați mască completă sau mască pentru praf, dacă efectuați operații care dau naștere la praf.

Conectați echipamentul de aspirare a prafului

- Dacă scula este prevăzută cu echipament pentru aspirarea și colectarea prafului, asigurati conectarea și folosirea corespunzătoare a acestuia.

Nu folositi cablul în mod abuziv.

-Pentru a-l scoate din priză nu trageți brusc de cablu. Feriți cablul de căldură, ulei și muchii ascuțite.

Efectuarea lucrului în condiții de sigurantă

-În măsura în care acest lucru este posibil, folosiți clești sau menghine pentru fixarea piesei. Este mai sigur decât prinderea cu mâna.

Nu vă întindeți în mod excesiv.

-Păstrați o poziție stabilă și păstrați- vă echilibrul în orice moment.

Întrețineți cu grijă sculele electrice.

-Pentru o functionare mai eficientă și sigură sculele de tăiere se vor mentine ascuțite și curate.
- Respectați instrucțiunile pentru ungerea și curățarea accesorilor.
-Verificați periodic cablul sculei, și solicitați repararea acestuia într-un atelier autorizat.
- Verificați periodic cablul prelungitor, și înlocuiti-l dacă este deteriorat.
-Mentineți mânerele curate, uscate și fără urme de ulei sau grăsime.

Deconectati sculele

- Deconectat scula de la sursa de curent dacă nu folosiți, înainte de servisare și când curățați accesoriiile cum ar fi pânzele, biturile și cuțitele.

Îndepărtați cheile de reglare și cheile fixe

- Faceti o rutină din verificarea înde- părtării cheilor de reglare și cheilor fixe înainte de pornire de pe sculă.

Evitați pornirea involuntară.

-Înainte de a băga în priză scula verificați ca comutatorul să fie în poziția „oprit”.

Folosiți cabluri prelungitoare de exterior

-Când scula se utilizează în aer liber, folosiți cabluri prelungitoare destinate și marcate pentru utilizarea în aer liber.

Fiți precauți

-Uitați-vă la ceea ce faceți și acționați rațional și logic și nu folosiți scula electrică dacă sunteți obosit.

Verificati piesele defecte

• Înainte de a continua utilizarea sculei aceasta trebuie verificată atent pentru a stabili dacă va funcționa corect și își va îndeplini destinația.
• Verificați scula la următoarele: alinierea corespunzătoare sau blocarea pieselor mobile, ruperea pieselor, montajul sau orice alte condiții ce pot afecta funcționarea sculei elec-trice.
• Apărătoarea sau alte piese deteriorate trebuie reparate corect sau înlocuite de un centru de service autorizat, cu excepția când este specificat altfel în acest manual de utilizare.
  -Dacă sunt întrerupătoare defecte, solicitați înlocuirea acestora de către un centru de service autorizat.
• Nu utilizati scula dacă întrerupătorul nu o pornește sau nu o oprește.

Avertizare

- Folosirea oricăror accesorii sau elemente atașate, altele în afara celor recomandate în acest manual de instrucțiuni, poate antrena riscul de rănire personală.

Scula trebuie reparată de către o persoană calificată

- Scula electrică îndeplinește prevederile regulilor de securitate relevante. Repararea trebuie efectuată în exclusivitate de către persoane calificate folosind piese de schimb originale, în caz contrar pot rezulta pericole considerabile pentru utilizator.

AVERTIZĂRI DE SIGURANTĂ PENTRU MAŞINI DE ASCUȚIT LANT FERĂSTRĂU

a) Asigurati-vă că viteza marcată pe discul de ascuțit este identică cu viteza nominală a sculei sau este mai mare decât aceasta.
b) Asigurati-vă că dimensiunile discului de ascuțit sunt identice cu dimensiunile nominale ale sculei.
c) Discurile de ascuțit întotdeauna trebuie montate, folosite și depozitate conform instrucțiunilor producătorului
d) Verificați întotdeauna discurile de ascuțit înainte de utilizare. Nu utilizați niciodată discuri de ascuțit deteriorate, crăpate sau îmbătrâni- te.
e) Asigurați-vă că se folosește stratul suport, dacă aceasta a fost livrat împreună cu discul de ascuțire.
f) Asigurati-vă că discul de ascuțit este montat conform instructiunilor.
g) Înainte de utilizarea sculei lăsați discul să se rotească liber timp de aprox. 30 sec. Opriți imediat scu-la dacă aceasta vibrează tare sau apar alte defecte.
h) Nu folosiți adaptoare sau bucșe pentru a adapta discurile de ascuțit cu gaură mai mare.
i) Asigurati-vă că scula este fixată sigur de banca de lucru.
j) Aveți grijă ca scânteile generate în timpul utilizării să nu provoace ni-ciun pericol, de ex. prin atingerea persoanelor sau aprinderea materialelor inflamabile.
k) Scula are o mișcare de inerție după oprirea mașinii. Înainte de a pune jos scula așteptați până când discul de ascutit se oprește complet
I) Deconectați scula de la sursa de curent. Opriți-o și înainte de a o lăsa nesupravegheată așteptați până când se oprește complet. Deconectați scula de la sursa de

curent atunci când nu este folosită, înainte de servisare sau în timpul înlocuirii accesorilor.

m) Folosiți întotdeauna accesorii și dispositive adecvate acestei scule. Folosirea oricăror accesorii sau elemente atașate, sau efectuarea unor lucrări altele în afara celor recomandate în acest manual de instrucțiuni, poate antrena riscul de rănire personală.
n) Verificati piesele defecte. Înainte de utilizarea sculei aceasta trebuie verificată atent pentru a stabili dacă este deteriorată și dacă va funcționa corect și își va îndeplini destinația. Verificati mașina la următoarele: alinierea necorespunzătoare sau blocarea pieselor mobile, ruperea pieselor sau orice alte condiții ce pot afecta funcționarea acestuia. Reparați apărătoarele deteriorate sau piesele defecte sau înlocuiti-le conform instructiunilor.
o) Nu transportați sau utilizați scula fără apărătoarele montate și în stare de funcționare perfectă. Apărătoarele asigură ca scula să fie utilizată în condițiile cele mai sigure.
p) Tineți-vă mâinile departe de discul de ascuțit. Discul de ascuțit este ascuțit. Contactul cu acesta poate duce la vătămări corporale grave.
q) Folositi întotdeauna clema de lanț. Lanțul fixat previne alunecarea și asigură rezultate mai bune.

PERICOLE REZIDUALE

În ciuda respectării reglementărilor de securitate relevante și îndeplinirii condițiilor de siguranță a aparatului anumite riscuri reziduale nu pot fi evitate. Acestea sunt:

• Deteriorarea auzului dacă nu se poartă echipamente de protectie auditivă.

• Risc de accidente cauzate de părțile neacoperite ale discului de ascuțit în rotație.

• Risc de aruncare bucățele din discurile de ascutit deteriorate.

• Risc de aruncare a piesei de prelucrat sau bucăți din piesa de prelucrat.
• Pericole pentru sănătate cauzate de inspirarea prafului format în timpul lucrului.

INSTRUCTIUNI DE SIGURANTĂ SU- PLIMENTARE PENTRU RISCURILE REZULTATE DIN VIBRATII

a) Valoarea de vibratie declarata este valabilă pentru utilizarea principală a aparatului, dar utilizările diferite de aceasta sau întreținerea necorespunzătoare a aparatului pot avea ca rezultat alte valori de vibrății. Acestea pot crește semnificativ nivelul de vibratie pe perioada totală de lucru.
b) Se pot lua măsuri suplimentare de siguranță în vederea protejării utilizatorului de efectele vibrației. Întrețineți aparatul și accesoriiile acestuia, mențineți-vă mâinile calde și organizați-vă corespunzător programul și perioadele de lucru.

Parametri lanțului ferăstrău

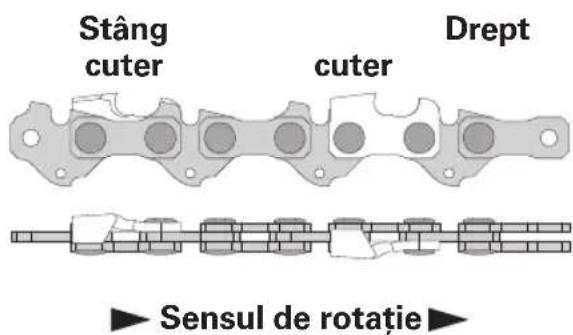

Lanțul ferăstrău este format din segmente repetitive. Mai jos se arată un segment complet alcătuit dintr-un cuter stâng urmat de o verigă și un cuter drept urmat de o verigă. Fiecare cuter sau verigă este legată de un element de ghidare care menține lanțul pe lamă.

Fiecare cuter este alcătuit dintr-un unghi de tăiere A și un unghi placă de acoperire B. Ambele unghiuri pot fi setate pe mașina pentru ascuțit lanț ferăstrău. Tija de adâncime C se introduce manual.

Cuter stâng

A		Unghi de tăiereUnghi de tăiere
B		Unghi placă de acoperireUnghi menghină
C		Tijă de adâncimeIntrodusă manual

Cuter drept

A		Unghi de tăiereUnghi de tăiere
B		Unghi placă de acoperireUnghi menghină
C		Tijă de adâncimeIntrodusă manual

Verificați manualul de utilizare a motoferăstrăului dvs. sau a lantului de ferăstrău pentru a calcula unghiul corect de ascutire.

Pentru majoritatea lanțurilor unghiul de tăiere A (setat de la scala unghiului de tăiere 14) trebuie să fie între 50°-60° iar unghiul plăcii de acoperire B (setat de la scala unghiului menghinei 9) între 30°-35°.

Tijă de adâncime

După ascuțirea cuterelor asigurăți-vă că este respectată tija de adâncime. Tija de adâncime trebuie să fie mai jos decât cuterele. Verificați tija de adâncime a lanțului dvs. în specificațiile lanțului de ferăstrău. Dacă este necesar piliți tija de adâncime folosind o pilă cu ghidaj pilă (nu este inclusă).

Pentru majoritatea lanțurilor tija de adâncime C este între 0,025" - 0,050" sau 0,64 mm - 1,28 mm.

Folosiți indicatorul pentru a verifica tija de adâncime:

Lanțul de ferăstrău este uzat și nu poate fi reascuțit dacă tija de adâncime C este la același nivel cu indicatorul de pe elementul de ghidare.

Poate fi ascuțit

NU poate fi ascuțit

Pregătirea mașinii

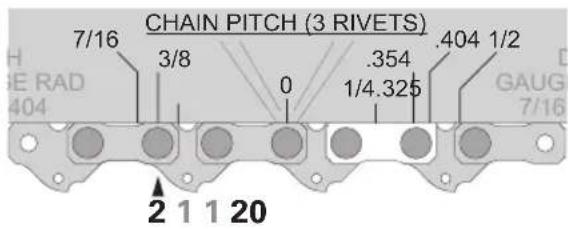

Pentru a identifica tipul lanțului de ferăstrău așezați indicatorul cu marcajul 0 la mijloc peste un nit al lanțului de ferăstrău. Tipul lanțului poate fi citit din indexul dat de marcajul a două nituri spre stânga sau dreapta.

CHAIN PITCH (3 RIVETS) 7/16 3/8 0 .354 1/4.325 .404 1/2 HA SE RAD 404 GAUG 7/16 2 1 1 20

Exemplul de mai sus se potrivește cu semnul din stânga și indică un lanț de 3/8".

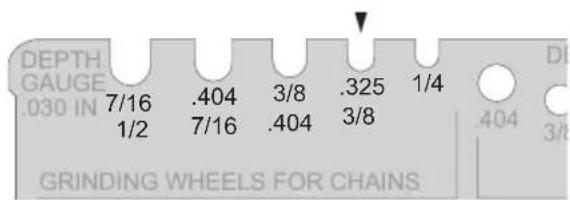

Indicatorul arată și grosimea cores-punzătoare a discului de ascuțit.

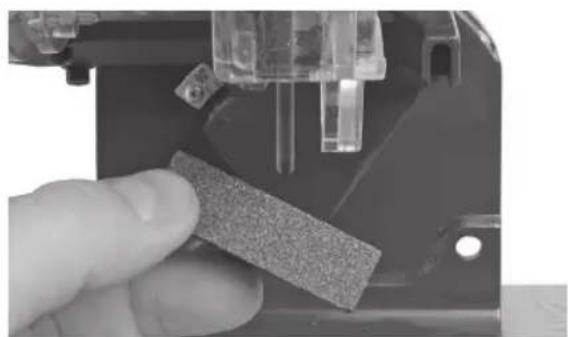

Verificați dacă s-a instalat un discul de ascuțit corespunzător. Dacă este necesar folosiți piatra de ascuțit pentru a da discului de ascuțit forma circulară uniformă al indicatorului.

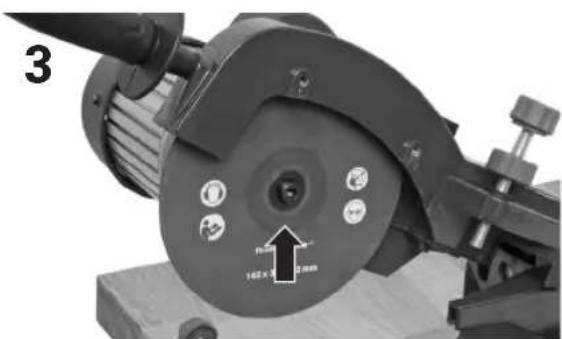

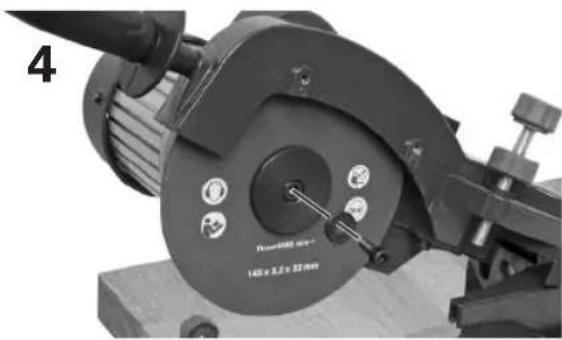

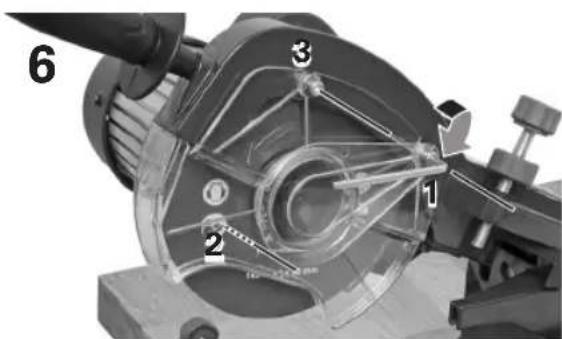

Dacă trebuie instalat un alt disc de ascuțit urmăriți instrucțiunile de la „Înlocuirea discului de ascuțit”.

Prezentare generală a produsului

1 Motor
2 Cap maşină
3 Mâner
4 Apărător
5 Şurub opritor lant
6 Opritor Iant
7 Menghină
8 Manetă de blocare lanț
9 Scală unghi menghină
10 Buton de blocare menghină
11 Buton ON /OFF
12 Șurub adâncime de tăiere
13 Buton de blocare unghi de tăiere
14 Scală unghi de tăiere
15 Disc de ascutit
16 Batiu maşină
17 Montaj masă
18 Bară lanț

Utilizare conform destinației

Maşina este destinată ascuțirii lanțului ferăstrăului cu lanț specificat în datele tehnice.

Orice altă utilizare sau modificare a maşinii se consideră a fi utilizare necorespunzătoare și poate conduce la pericole considerabile.

Aparatul nu este potrivit pentru utilizare comercială.

Utilizarea maşinii

Precautie! Asigurați-vă că discul de ascuțit are o formă ară uniformă.

1. Urmați paşii S1-S8.
2. Ridicati capul maşinii 2.
3. Pentru a porni mașina apăsați butonul verde I (on) 11.
4. Asteptați până când discul de ascuțit atinge viteza maximă.
5. Coborâți ușor capul mașinii 2 și ascuțiți primul cuter drept.
6. Ridicati capul maşinii 2.
7. Slăbiti maneta de blocare lanț 8 și trageți lanțul până când apare următorul cuter drept (ambele cutere).
8. Trageti lanțul spre stânga lângă opritorul lanț 6 și strângeti maneta de blocare lanț 8. Coborâți încet capul mașinii 2 și ascuțiți cu această reglare cuterele drepte rămase.
9. După ce toate cuterele drepte sunt ascuțite apăsați butonul roșu O (off) 11 pentru a opri mașina.
10. Pentru a ascuți cuterele stângi urmați pașii S3-S8 dar setați unghiul plăcii de acoperire B de la menghină în directia opusă.
11. Urmati paşii 2.-9. din aceste instructiuni pentru a ascuți cute-rele stângi.

1 Instalare Montați batiul mașinii 16 pe o suprafață dreaptă și stabilă folosind setul de şuruburi pentru montarea pe masă: şuruburi M8x100, șaibele și piulițele.

2 Montați capul mașinii 2 pe batiul mașinii 16 folosind setul de şuruburi unghi de tăiere: şurub M8x50, şaibă și buton de blocare unghi de tăiere.

S1

Bidicarea opritorului lant

S2icați opritorul lant 6 al men- ghinei 7 a maşinii.

Precautie! Aveți grijă ca aparatul să fie oprit și deconec-

tat.

Setarea unghiului plăcii superi- oare / B

Slăbiti butonul de blocare menghină 10 și setați de la scala unghi menghină 9 unghiul dorit pentru placa de acoperire. Strângeti butonul de blocare menghină 10.

S5

Coborârea opritorului lanț

Coborâți opritorul lanț 6 și trageți lanțul ferăstrău spre dreapta până când cuterul drept ajunge la mijlocul men- ghinei 7. Trageți lanțul ferăstrău spre stânga până când cuterul se cuplează la opritorul lanț 6.

S7

Blocarea lantului

Dacă este setată distanța corespunzătoare de la șurubul opritorului lanț 5 blocați-l cu contrapiulita.

Strângeti maneta de blocare lanț 8 pentru a bloca lanțul în această poziție.

Setarea unghiului de tăiere / A

Slăbiti butonul de blocare unghi de tăiere 13 și setați de la scala unghi de tăiere 14 unghiul de tăiere dorit. Strângeti butonul de blocare unghi de tăiere 13.

S4\$3 Int

Introducerea lantului

Produceți lantul ferăstrău în bara lant 18. Sensul de rotatie este de la stânga la dreapta.

Precautie! Lanțul ferăstrău este ascuțit, purtați mănuși otecție.

S6

Coborârea discului de ascuțit

Coborâți ușor discul de ascuțit 15 pe lângă cuterul drept. Folosiți şurubul opritorului lanț 5 pentru a seta distanța necesară dintre cuter și discul de ascuțit 15.

S8

Setarea adâncimii de tăiere

Cu discul de ascuțit coborât setați adâncimea de tăiere necesară de la șurubul de regla-re a adâncimii de tăiere 12 și blocați-l cu contrapiulița.

3

Montati mânerul pe capul maşinii 2.

4

Conectați cablul de alimentare la o priză de perete corespun- zătoare.

Înlocuirea discului de ascuțit

Avertizare! Aveți grijă ca mașina să fie oprită și deconectată.

1 2 3

Folosiți cheie imbus de 4 mm pentru a îndepărța cele trei şuruburi de prindere a apărătorului și scoateți apărătorul.

Reinstalati flança discului cu șaiba și bolțul acesteia.

Folosiți cheie imbus de 5 mm pentru a îndepărța şurubul de prindere a discului de ascuțit și scoateți discul de ascuțit.

Folosiți cheie imbus de 5 mm pentru a strânge şurubul de prindere a discului de ascuțit.

Aşezati un disc de ascutit nou pe axa maşinii pentru ascutit lant ferăstrău.

6 3 1 2

Folosiți cheie imbus de 4 mm pentru a reinstala apărătorul de la cele trei poziții de montare al acestuia.

Întreținere și îngrijire

Avertizare! Aveți grijă ca mașina să fie oprită și deco- tă.

• Întotdeauna mențineți mașina curată, uscată și fără urme de ulei sau grăsime.
• Purtati ochelari și mănuși de protectie pentru a vă proteja ochii și măinile în timpul curățării.
• În vederea siguranței și calității muncii întotdeauna mențineți curate mașina și fantele de aerisire.
• Verificați periodic aparatul pentru a depista defectiunile vizibile și/sau componentele deteriorate.
• Verificați periodic toate fixările. Acestea se pot slăbi cu timpul din cauza vibratiilor.
• Cea mai utilizată piesă este discul de ascuțit. Verificați în mod regulat discul de ascuțit. Dacă discul de ascuțit este uzat sau tocită trebuie înlocuit imediat.
• Înlocuiti toate piesele uzate sau deteriorate.
• Dacă este nevoie de curățarea corpului mașinii, ștergeți-l cu o lavetă moale umedă. Se poate folosi un detergent delicat, dar nu și alcool, petrol sau alti agenti de curățare.
• Niciodată nu folosiți agenti alcalini pentru curățarea pieselor din plastic.
• Ungeți la intervale regulate toate piesele în mișcare.
• Maşina se va depozita într-un loc uscat și neaccesibil copiilor.

Pericol! Atunci când cablul de alimentare este deteriorebuie înlocuit de către produ-sau agentul service al aces-au persoane calificate în modănător în vederea evitării pe-elor.

Depanare

Avertizare! Aveți grijă ca aparatul să fie oprit și deconectat. Purtați întotdeauna mănuși de protecție.

Problema Cauza posibilă Solutia

Motorul nu funcționează	Mașina nu este conectată corespunzător la sursa de curent	Conectați mașina la o priză de perete corespunzătoare
	Alimentarea cu curent oprită	Porniți alimentarea cu curent
Vibrăția puterni- că a mașinii	Ascuțitorul nu este in-stalat corespunzător.	Instalați corespunzător ascuțitorul pe o suprafață plană și stabilă.
	Brațul nu este montat corespunzător pe batiul mașinii	Montați în mod corespunzător brațul pe batiul mașinii
	Menghina nu este mon-tată corespunzător pe batiul mașinii	Montați în mod corespunzător menghina pe batiul mașinii
	Discul de ascuțit nu este instalat corespunzător	Instalați în mod corespunzător discul de ascuțit

Date tehnice

Tip FQ-SKS235

Tensiunea nominală 230 V~ / 50 Hz
Puterea nominală S1: 235 W
Turația de mers în gol n0	3000 rot./min
Axul discului de ascuțit 22 mm
Diametrul exterior al discului de ascuțit	max. 145 mm
Grosimea discului de ascuțit 3,2 mm
Reglarea unghiului lamei de acope- rire	de la + 40° la - 40°
Reglarea unghiului de tăiere de la 90° la 40°
Tipurile de lanțuri care se pot ascuți 1/4" - 0,325" - 3/8" - 0,404" - 3/4"
Clasa de protecție I
Greutate netă 5,8 kg
Nivel de presiune sonoră LpA	68,3 dB(A) / Incertitudine K = 3 dB(A)
Nivel de putere sonoră LWA	81,3 dB(A) / Incertitudine K = 3 dB(A)
Emisie max. de vibrații (ah) 3,05 m/s	2 Incertitudine K = 1,5 m/s2

Valorile date sunt valabile pentru tensiunea nominală U de 230 V. Pentru tensiuni mai mici și modele pentru anumite țări aceste valori se pot schimba.

Tineți cont de codul articol de pe plăcuța de tip a mașinii. Numele comercial al mașinii individuale poate diferi.

Vibratie

Valoarea totală declarată de vibrație este măsurată în concordanță cu o metodă standard de testare și poate fi folosită la compararea unei scule cu alte scule.

Valoarea totală de vibrație declarată poate fi utilizată și într-o evaluare preliminară a expunerii.

Avertizare! Emisia de vibratie în timpul utilizării effective poate diferi de valoarea totală declarată depinzând de utilizarea sculei.

Declaratie de conformitate

CE Declarăm că produsul descris în Date tehnice:

Maşină pentru ascuțit lanț ferăs- trău 235 W FQ-SKS 235

fabricat pentru:

Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Germania

este conformă cu următoarele directive:

Directiva Mașini 2006/42/CE Directiva RoHS 2011/65/CE Directiva referitoare la compatibilitate electromagnetică 2014/30/UE

și este în conformitate cu următoare- le standarde armonizate aplicabile:

EN 61029-1:2009+A11 EN 61029-2-10:2010 EN 55014-1:2006+A1+A2 EN 55014-2:1997+A1+A2 EN 61000-3-2:2014 EN 61000-3-3:2014

Conformitatea cu prevederile referitoare la emisia de zgomot din Directiva privind echipamentele folosite în exterior este verificată prin procedura de evaluare a conformității potrivit anexei VI și directivei 2005/88/CE.

Nivelul de putere sonoră măsurat: 81,3 dB (A)

A. Indiana Fale

Andreas Back Direcția Managementul calității, mediu și CSR Representantul autorizat pentru elaborarea documentației tehnice

Simbolul pubelei cu roți bara- te cu două linii în X indică fap- tul că echipamentele electrice si electronice de aruncat trebuie colectate separat. Aceste echipamente pot conține substanțe periculoase și care prezintă risc. Aceste mașini trebuie returnate la punctul de colectare prevăzut pentru reciclarea echipamentelor electrice și electronice de aruncat și nu pot fi eliminate ca deșeu urban nesortat. Procedând astfel contribuiți la păstrarea resurse- lor și protejarea mediului înconjură- tor. Pentru mai multe informații luați legătura cu autoritățile locale.

Nu lăsați copiii să se joace cu pungile de plastic și cu materialele de ambalare din cauza unor posibile accidente sau pericol de sufocare. Tineți aceste materiale la loc sigur sau eliminați-le în mod ecologic.

Thank you!
