Producttype	Kettingzaagslijper
Merk	For_Q
Model	FQ-SKS 235
Nominale spanning	230 V~ / 50 Hz
Nominaal vermogen	235 W (S1)
Toerental onbelast	3000 /min
Buitendiameter slijpschijf	max. 145 mm
Dikte slijpschijf	3,2 mm
Boorgat slijpschijf	22 mm
Slijpbare kettingtypen	1/4 inch, 0,325 inch, 3/8 inch, 0,404 inch, 3/4 inch
Instelling bovenste meshoek	+40° tot -40°
Instelling snijhoek	90° tot 40°
Netto gewicht	5,8 kg
Geluidsdrukniveau	68,3 dB(A) (K=3 dB)
Geluidsvermogensniveau	81,3 dB(A) (K=3 dB)
Maximale trillingsemissie	3,05 m/s² (K=1,5 m/s²)
Beschermingsklasse	I
Conform gebruik	Slijpen van kettingzaagkettingen
Onderhoud en reiniging	Reinigen met een zachte vochtige doek, bewegende delen smeren, slijpschijf regelmatig controleren
Veiligheid	Draag een veiligheidsbril, gehoorbescherming, stofmasker en handschoenen; stekker uittrekken voor onderhoud
Reserveonderdelen en repareerbaarheid	Slijpschijf vervangbaar; reparaties alleen door gekwalificeerd personeel
Inbegrepen accessoires	Steun, kop, handgreep, ontbraamsteen, inbussleutels 4 en 5 mm, snijhoekkit, montageset voor tafel, indicator

Veelgestelde vragen - FQ-SKS 235 For_Q

Hoe installeer ik de kettingzaagslijper FQ-SKS 235?

Plaats de basis van de machine op een vlak en stabiel oppervlak, bevestig deze met het tafelmontageset (M8x100 schroeven, ringen, moeren). Installeer de machinekop op de basis met het snijhoekbevestigingsset (M8x50 schroeven, ringen, vergrendelknop). Monteer de handgreep op de kop, sluit vervolgens de stroomkabel aan.

Hoe stel ik de snijhoek en de bovenste meshoek in?

Voor de bovenste meshoek (B) draait u de vergrendelknop van de klem (10) los en stelt u deze in op de schaalverdeling (9) tussen +40° en -40°. Voor de snijhoek (A) draait u de vergrendelknop van de snijhoek (13) los en stelt u deze in op de schaalverdeling (14) tussen 90° en 40°. Draai de knoppen vast na het instellen.

Hoe vervang ik de slijpschijf?

Trek de stekker uit het stopcontact. Gebruik de inbussleutel 4 mm om de drie schroeven van het beschermscherm te verwijderen en verwijder het. Met de inbussleutel 5 mm verwijdert u de schroef die de slijpschijf vasthoudt en haalt u de oude schijf eraf. Plaats de nieuwe slijpschijf op de as, draai de schroef vast, plaats vervolgens het beschermscherm terug en de schroeven.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag altijd een veiligheidsbril, gehoorbescherming, een stofmasker en beschermende handschoenen. Zorg ervoor dat de slijpschijf in goede staat is, de machine stevig op de werkbank is bevestigd en gebruik hem niet in de buurt van brandbare vloeistoffen. Trek altijd de stekker uit voor onderhoud.

Hoe slijp ik een ketting met deze slijper?

Til de kettingaanslag op, steek de ketting in de kettinggeleider (draairichting links naar rechts). Stel de bovenste meshoek en de snijhoek in. Laat de slijpschijf achter een rechte snijtand zakken, stel de snijdiepte in met de schroef (12). Laat de kop langzaam zakken om te slijpen. Herhaal dit voor alle rechte snijtanden, keer vervolgens de hoek om voor de linker snijtanden.

Wat te doen als de motor niet draait?

Controleer of de machine correct is aangesloten op een geschikt stopcontact. Zorg ervoor dat de stroomtoevoer actief is. Als het probleem aanhoudt, neem dan contact op met een erkende onderhoudsdienst.

Hoe onderhoud ik de slijper?

Houd de machine schoon en droog. Reinig hem met een zachte vochtige doek (geen alcohol- of petroleumhoudende producten). Smeer regelmatig alle bewegende delen. Controleer periodiek de bevestigingen omdat ze door trillingen los kunnen raken. Inspecteer de slijpschijf regelmatig en vervang deze als hij versleten is.

Welke soorten kettingen kan ik slijpen?

De slijper kan kettingen slijpen met steek: 1/4 inch, 0,325 inch, 3/8 inch, 0,404 inch en 3/4 inch. Gebruik de meegeleverde indicator om de exacte steek van uw ketting te bepalen.

Hoe controleer ik de dieptemaat van de ketting?

Gebruik de meegeleverde indicator. Plaats de centreermarkering 0 boven een klinknagel van de ketting. Lees het kettingtype af op de indexmarkering. De dieptemaat moet lager zijn dan de snijtanden (meestal 0,64-1,28 mm). Als de maat gelijk is aan de indicator, is de ketting versleten en kan deze niet meer worden geslepen.

Hoe reinig ik de slijper?

Zorg dat de machine is uitgeschakeld en de stekker eruit is. Gebruik een borstel of een zachte vochtige doek om de behuizing af te vegen. Een mild reinigingsmiddel kan worden gebruikt, maar vermijd alcohol-, petroleum- of bijtende producten. Reinig kunststof onderdelen niet met agressieve middelen.

GEBRUIKSAANWIJZING FQ-SKS 235 For_Q

We zijn ervan overtuigd dat dit apparaat uw verwachtingen zal overtreffen en wensen u veel plezier bij het gebruik.

Lees deze gebruiksaanwijzing volledig door en neem de veiligheidsinstructies in acht.

Leveringsomvang

1x Machine base
1x Machinekop
1x Handvat
1x Trimsteen, 4 mm / 5 mm inbussleutel
1x Snijhoekschroefset
1x Tafelmontage schroevenset
1x Indicator

Als er onderdelen ontbreken of beschadigd zijn, neem dan contact op met uw Hornbach winkel.

Inhoudsopgave

Leveringsomvang 49

Symbolen 49

Veiligheidsinstructies 50

Zaagkettingparameters 54

Machinevoorbereiding 55

Productoverzicht 56

Beoogd gebruik 56

Gebruik van de machine 56

Slijpschijfvervanging 58

Verzorging en onderhoud 59

Problemen oplossen 60

Conformiteitsverklaring 62

Afvalverwerking 63

Symbolen

Lees deze gebruiksaanwijzing zorgvuldig; bewaar de gebruiksaanwijzing om hem later te kunnen raadplegen.

Waarschuwing voor ongelukken of persoonlijke verwondingen en ernstige materiële schade.

Draag een veiligheidsbril ter bescherming van uw ogen.

Draag gehoorbescherming voor bescherming van uw oren.

Draag een stofmasker ter bescherming van uw luchtwegen.

Draag beschermende hand- schoenen ter bescherming van uw handen.

VEILIGHEIDSINSTRUCTIES

ALGEMENE VEILIGHEIDSWAAR- SCHUWING ELEKTRISCH GEREED- SCHAP

WAARSCHUWING! Bij gebruik van elektrisch gereedschap dient u altijd bepaalde veiligheidsmaatregelen in acht te nemen om het risico van brand, elektrische schokken en persoonlijke verwondingen te reduceren, zoals:

Lees al deze instructies voordat u het product gebruikt en bewaar deze instructies.

Veilige bediening

-Zorg voor een opgeruimde werk- plek
- Rommelige werkplekken en werkbanken leiden tot verwondingen.

Houd rekening met de omstandigheden van de werkplek

-Stel het gereedschap niet bloot aan regen.
-Gebruik het gereedschap niet op vochtige of natte locaties.
-Zorg ervoor dat de werkplek goed verlicht is.
- Gebruik het gereedschap niet in nabijheid van ontvlambare vloeistoffen of gassen.

Voorkomen van elektrische schokken

- Voorkom lichaamscontact met ge-aarde oppervlakken (zoals leidingen, radiatoren en koelers).

Houd andere personen uit de buurt.

-Zorg ervoor dat andere personen, met name kinderen, zich niet met het werk bemoeien, het gereedschap of de verlengkabel aanraken en houd ze uit de buurt van het werkgebied.

Berg gereedschap dat niet wordt gebruikt op

-Wanneer het gereedschap niet wordt gebruikt, moet het worden bewaard op een droge, afgesloten plaats buiten bereik van kinderen.

Forceer het gereedschap niet.

-Het gereedschap voert de taken beter en veiliger uit wanneer het wordt gebruikt in overeenstemming met de beoogde belastingen.

Gebruik het juiste gereedschap.

-Forceer klein gereedschap niet om de taken van zwaar gereedschap uit te voeren.
-Gebruik het gereedschap nooit waarvoor het niet is bedoeld: gebruik bijvoorbeeld geen cirkelzagen om takken of stammen van bomen te zagen.

Zorg voor geschikte kleding.

• Draag geen losse kleding of sieraden, deze kunnen verstrikt raken in bewegende delen.
  -Draag antislip schoeisel bij werk in de buitenlucht.
  -Draag haarbescherming om lang haar bij elkaar te houden.

Gebruik een veiligheidsuitrusting

-Gebruik een veiligheidsbril.
-Gebruik een gezichts- of stofmas- ker als er stof ontstaat bij de werk- zaamheden.

Sluit apparatuur voor stofafzuiging aant

-Als het gereedschap voorzien is van een aansluiting voor stofafzui-ging of andere opvangfaciliteiten, zorg er dan voor dat deze goed zijn aangesloten en correct worden ge-bruikt.

Gebruik de kabel niet ondoelmatig.

- Trek nooit aan de kabel om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie of scherpe randen.

Zet uw werkstukken vast

-Gebruik indien mogelijk klemmen of een bankschroef om het werkstuk vast te zetten. Dit is veiliger dan uw hand gebruiken.

Reik niet te ver

-Zorg te allen tijde voor een goede stand en balans.

Onderhoud het gereedschap zorg-vuldig

-Houd zaaggereedschap scherp en schoon voor een betere en veiligere werking.
-Volg de instructies voor het smeren en reinigen van accessoires op.
-Inspecteer het netsnoer regelmatig; laat het bij beschadiging repareren door een geautoriseerde servicefaciliteit.
-Inspecteer verlengkabels regelmatig en vervang deze bij beschadiging.
-Houd de handvaten droog, schoon en vrij van olie en vet.

Stekker van het gereedschap uit het stopcontact trekken

-Haal de stekker van het gereedschap uit het stopcontact alvorens u onderhoud verricht of accessoires reinigt zoals zaagbladen, bitjes en snijgereedschappen.

Verwijder instelsleutels en moer- sleutels

-Controleer altijd of de sleutels zijn verwijderd alvorens u het apparaat inschakelt.

Voorkom onbedoeld starten

-Controleer of de schakelaar in de

"uit"-positie staat wanneer u de stekker in het stopcontact steekt.

Gebruik verlengkabels die geschikt zijn voor gebruik buitenshuis

-Wanneer het gereedschap buiten wordt gebruikt, gebruik dan alleen verlengkabels die geschikt zijn voor gebruik buitenshuis en hiervoor zijn gemarkeerd.

Wees alert

-Let op wat u doet, gebruik uw gezonde verstand en gebruik het gereedschap niet wanner u moe bent.

Controleer beschadigde onderdelen

• Alvorens het apparaat verder te gebruiken, dient u zorgvuldig te controleren of het naar behoren kan functioneren en de beoorde functies kan uitvoeren.
  -Kijk of bewegende delen goed zijn uitgelijnd, of bewegende delen zijn vastgelopen, of er onderdelen zijn gebroken/defect zijn; controleer de bevestiging en andere zaken die van invloed op de werking kunnen zijn.
• Een beschermer of ander onderdeel dat beschadigd is, moet naar behoren worden gerepareerd of vervangen door een geautoriseerd servicecentrum tenzij anders aangegeven in deze handleiding.
  -Laat defecte schakelaars vervangen door een geautoriseerd servicecentrum.
  -Gebruik gereedschappen niet, als de schakelaar niet kan worden in- en uitgeschakeld.

Waarschuwing

-Het gebruik van een accessoire of een ander voorzetstuk dan hetgeen in deze handleiding wordt aanbevolen, kan tot een risico op persoonlijk letsel leiden.

Laat uw gereedschap repareren door een gekwalificeerd persoon

- Dit elektrische gereedschap voldoet aan de relevante veiligheidsregels. Reparaties moet worden uitgevoerd door gekwalificeerde personen met gebruik van originele reserveonderdelen, anders bestaat er een serieus risico dat de gebruiker aan aanzienlijk gevaar wordt blootgesteld.

VEILIGHEIDSWAARSCHUWINGEN BETREFFENDE KETTINGSLIJPERS

a) Zorg ervoor dat het toerental op de slijpschijf minimaal gelijk is aan het nominale toerental van het gereedschap.
b) Controleer of de afmetingen van de slijpschijf identiek zijn aan de nominale afmetingen van het gereedschap.
c) Slijpschijven moeten altijd worden geïnstalleerd, gebruikt en opgeslagen volgens de instructies van de fabrikant.
d) Controleer de slijpschijf altijd voor gebruik. Gebruik nooit beschadigde, gescheurde of verouderde slijpschijven.
e) Zorgt ervoor dat altijd de steunlagen worden gebruikt, wanneer die met de slijpschijf worden meegeleverd.
f) Verzeker u ervan dat de slijpschijf geïnstalleerd is volgens de instructies.
g) Laat de slijpschijf onbelast gedurende circa 30 seconden draaien, voordat u het gereedschap gebruikt. Stop het gereedschap meteen, wanneer het sterk trilt of er sprake is van andere klaarblijkelijke problemen.
h) Maakt geen gebruik van aparte verloopstukken of adapters om slijpschijven met grotere gaten passend te maken.
i) Zorg ervoor dat het gereedschap

veilig is vastgemaakt aan een werkbank.

j) Let op dat de vonken die tijdens het gebruik gegenereerd worden, geen schade veroorzaken, bijv. door personen te raken of ont-vlambare materialen in brand te steken.
k) Het gereedschap loopt nog door nadat het uitgeschakeld is. Wacht tot de slijpschijf volledig stilstaat, voordat u het gereedschap verlaat.
I) Trek de stekker van het gereedschap uit het stopcontact. Schakel het gereedschap uit en wacht tot het volledig tot stilstand gekomen is, voordat u het onbeheerd achterlaat. Trek de stekker van het gereedschap uit het stopcontact, wanneer het niet in gebruik is, voordat u onderhoud verricht en voordat u de accessoires uitwisselt.

m) Gebruik voor dit gereedschap altijd de juiste accessoires en voorzetstukken. Het gebruik van een accessoire of een ander voorzetstuk of het verrichten van andere werkzaamheden dan in deze gebruiksaanwijzing aanbevolen zijn, kan een risico op persoonlijk letsel opleveren.

n) Controleer op beschadigde onderdelen. Alvorens het apparaat te gebruiken, dient u zorgvuldig op schade te controleren en of het naar behoren kan functioneren en de beoorde functies kan uitvoeren. Controleer op een verkeerde uitlijning of vastzitten van bewegende delen, onderdelenbreuk en andere omstandigheden die van invloed kunnen zijn op de werking van de machine. Laat beschadigde beveiligingen of andere defecte onderdelen repareren of vervangen volgens de instructies.

o) Nooit het gereedschap vervoeren of laten lopen zonder beveili-

gingen. Gebruik het alleen in een perfecte technische toestand. De afschermingen en beveiligingen zorgen ervoor dat het gereedschap optimaal veilig kan worden gebruikt.

p) Houd uw handen op een ruime veilige afstand van de slijpschijf. De slijpschijf is scherp. Contact maken met de schijf kan ernstig letsel veroorzaken.
q) Gebruik altijd de kettingklem. Een vastgezette, geborgde ketting voorkomt doorslippen en levert betere resultaten op.

RESTRISICO'S

Ondanks de toepassing van de relevante veiligheidsvoorschriften en de implementatie van veiligheidsvoorzieningen, kunnen bepaalde restrisico's niet worden vermeden. Dit zijn:

• Gehoorschade bij het niet dragen van gehoorbescherming.
• Risico op ongelukken door onafgedekte delen van roterende slijpschijven.
• Risico op wegspringende deeltjes van beschadigde slijpschijven.
• Risico op weggeslingerde werkstukken en delen van een werkstuk.
• Gezondheidsrisico's door inademing van slijpstof tijdens het werk.

AANVULLENDE VEILIGHEIDSIN- STRUCTIES OVER RISICO'S VAN- WEGE TRILLINGEN

a) De gegeven trillingsgegevens vertegenwoordigen de belangrijkste toepassingen van het apparaat, maar ander gebruik van het apparaat of slecht onderhoud kunnen resulteren in andere trillingsgegevens. Hierdoor kan het trillingsni-veau significant toenemen gedurende de gehele werkperiode.
b) Er moeten aanvullende veiligheidsmaatregelen worden genomen

om de gebruiker te beschermen tegen de gevolgen van trillingen. Onderhoud het apparaat en de accessoires, houd de handen warm en organiseer de werkpatronen en perioden.

Zaagkettingparameters

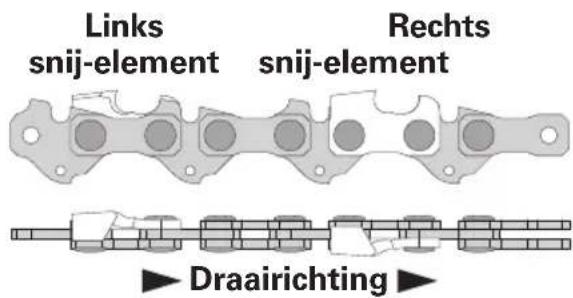

Een zaagketting is opgebouwd uit zich herhalende segmenten. Een compleet segment zoals hieronder weergegeven bestaat uit een linker snij-element gevolgd door een schakel en een rechter snij-element gevolgd door een schakel. Elk snij-element of elke schakel is gekoppeld aan een geleidingselement dat de ketting op het blad houdt.

Links snij-element Rechts snij-element Draairichting

Elk snij-element bestaat uit een zaaghoek A en een topplaathoek B. Beide hoeken kunnen worden ingesteld op de kettingslijper. De dieptemeter C is met de hand gevijld.

Linker snij-element

A		ZaaghoekZaaghoek
B		TopplaathoekBankschroefhoek
C		DieptemaatGevijld met de hand

Rechter snij-element

A		ZaaghoekZaaghoek
B		TopplaathoekBankschroefhoek
C		DieptemaatGevijld met de hand

Raadpleeg de gebruikershandleiding van uw kettingzaag of zaagketting om de correcte sliphoeken te bepalen.

Bij de meeste kettingen moet de zaakhoek A (ingesteld op de zaag-hoekschaal 14) tussen 50°-60° bedragen en de topplaathoek B (ingesteld op de bankschroefhoekschaal 9), zou tussen 30°-35° moeten bedragen.

Dieptemaat

Nadat de snij-elementen geslepen zijn, moet u controleren of de dieptemaat gerespecteerd wordt. De dieptemaat moet lager zijn dan de snij-elementen. Controleer de dieptemaat van uw ketting in de zaagkettingspecificaties. Vijl zo nodig de dieptemaat met een vijl met vijlgeleiding (niet meegeleverd).

Bij de meeste kettingen, bedraagt de dieptemaat C 0.025" - 0.050" of 0.64 mm - 1.28 mm.

Gebruik de indicator om de diepte- maat te controleren:

De zaagketting is versleten en kan niet meer worden geslepen, wanneer de dieptemaat C op hetzelfde niveau ligt als de indicator op het geleidings-element:

Slijpbaar NIET slijpbaar

Om het type zaagketting te identificeren, plaatst u de indicator met zijn 0-markering gecentreerd boven een klinkpen van de zaagketting. Het kettingtype kan worden afgelezen aan de indexmarkering, twee klinkpennen naar links of rechts:

CHAIN PITCH (3 RIVETS) 7/16 3/8 0 .354 1/4.325 .404 1/2 HA GUG 7/16 2 1 1 20

Het bovenstaande voorbeeld komt overeen met de linker marker en geeft een 3/8" ketting aan.

De indicator geeft ook de bijbehoren- de slijpschijfdikte aan:

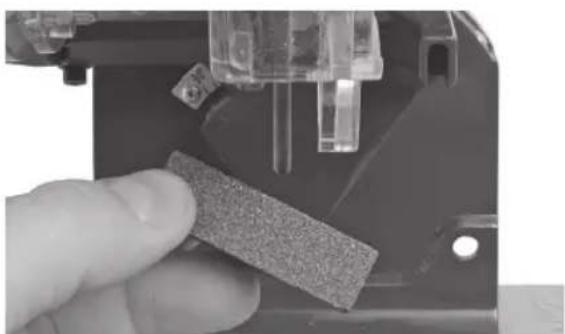

Controleer of de juiste slijpschijf ge-installeerd is. Gebruik zo nodig de trimsteen om de slijpschijf de gladde ronde vorm van de indicator te geven.

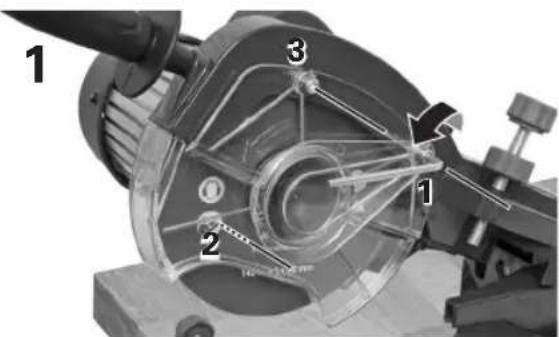

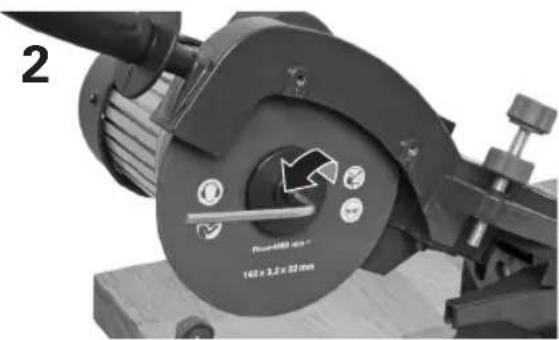

Mocht een andere slijpschijf te moeten worden geïnstalleerd, volg dan de instructies in 'Slijpschijfvervanging' op.

Productoverzicht

1 Motor
2 Machinekop
3 Handvat
4 Beveiliging
5 Kettingstopperschroef
6 Kettingstopper
7 Bankschroef
8 Kettingvergrendelhendel
9 Bankschroefhoekschaal
10 Bankschroefvergrendelknop
11 AAN/UIT-schakelaar
12 Snijdiepteschroef
13 Snijhoekvergrendelknop
14 Snijhoekschaal
15 Slijpwiel
16 Machinebasis
17 Tafelmontage
18 Kettingstang

Beoogd gebruik

De machine is bestemd voor het slijpen van kettingzaagkettingen zoals gespecificeerd in de technische gegevens.

Änder gebruik of modificatie van het apparaat wordt beschouwd als oneigenlijk, niet-toegelaten gebruik en kan aanzienlijke gevaren opleveren.

Het apparaat is niet bestemd voor commercieel gebruik.

Gebruik van de machine

Let op! Verzeker u ervan dat de slijpschijf een gladde, ronde vorm heeft.

1. Verricht de stappen S1-S8.
2. Breng de machinekop 2 omhoog.
3. Druk de groene I (on) knop 11 in om de machine in te schakelen.
4. Wacht tot de slijpschijf de volle snelheid heeft bereikt.
5. Breng de machinekop 2 langzaam omhoog en slijp het eerste rechter snij-element.
6. Breng de machinekop 2 omhoog.
7. Maak de kettingvergrendelhendel 8 los en trek aan de ketting tot het volgende rechter snij-element verschijnt (elk tweede snij-element).
8. Trek de keting naar links tegen de kettingstopper 6 en zet de kettingvergrendelhendel 8 weer vast. Laat langzaam de machinekop 2 neer en slijp de resterende rechter snijelementen met deze instelling.
9. Zodra alle rechter snij-elementen geslepen zij, drukt u op de rode O (uit) knop 11 om de machine uit te schakelen.
10. Om de linker snij-elementen te slijpen, verricht u de stappen S3-S8, maar zet de topplaathoek B op de bankschroef in tegenge-stelde richting.
11. Verricht de stappen 2.-9. van deze instructies om de linker snij-elementen te slijpen.

1 Installatie Installeer de machinebasis 16 op een vlak, stabiel werkblad met behulp van de tafelmontageset: M8x100 bouten, ringen en moeren.

2 Installeer de machinekop 2 aan de basismachine 16 met behulp van de snijhoek-schroefset: M8x50 schroef, ring en snijhoek-vergrendelknop.

S1

Kettingstopper heffen

52 de kettingstopper 6 van de machinebankschroef 7 omhoog.

Let op! Zorg ervoor dat het apparaat is uitgeschakeld en tekker uit het stopcontact is ald.

Instelling topplaathoek / B

Maak de vergrendelknop 10 los en stel de gewenste topplaathoek in aan de hand van de hoekschaal 9. Draai de bankschroefvergrendelknop 10 aan.

S5

Onderste kettingstopper

Laat de kettingstopper 6 en trek de zaagketting naar rechts tot een rechter snij-element op de bankschroef 7 gecentreerd is. Trek de zaagketting naar links tot het snij-element aangrijpt bij de kettingstopper 6.

S7

Kettingvergrendeling

Wanneer de juiste afstand ingesteld is bij de kettingstopperschroef 5 borgt u die met de contramoer. Zet de kettingvergrendelhendel 8 vast om de ketting vast te zetten op dat punt.

Instelling snijhoek / A

Maak de vergrendelknop 13 voor de snijhoek los en stel de gewenste snijhoek in via de snijhoekschaal 14. Draai de snijhoekvergrendelknop 13 aan.

Ketting invoeren S4S3er de zaagkett

Ketting invoeren

S453 er de zaagketting in de ket- tingstang 18 in. De draairichting is van links naar rechts.

Let op! De zaagketting is scherp, draag in elk geval be- rmende handschoenen.

S6

Slijpschijf neerlaten

Laat de slijpschijf 15 voorzichtig neer achter een rechter snij-element. Gebruik de kettingstopperschroef 5 om de gewenste afstand tussen het snij-element en de slijpschijf 15 in te stellen.

S8

Instellen snijdiepte

Met nog steeds neergelaten slijpschijf stelt u de gewenste snijdiepte in met de snijdiepte-schroef 12 en vervolgens borgt u die met de contramoer.

3

Installeer de handgreep aan de machinekop 2.

4

Plug het netsnoer in een geschikt wandstopcontact.

Slijpschijfvervanging

Waarschuwing! Zorg ervoor dat het apparaat is uitgeschakeld en de stekker uit het stopcontact is gehaald.

1 2 3

Gebruik de 4 mm inbussleutel om de drie schroeven van de afscherming uit te draaien en verwijder de afscherming naar beneden toe.

Installeer de wielflens weer met zijn ring en bout.

Gebruik de 5 mm inbussleutel om de schroef van de slijpschijf te verwijderen en verwijder de slijpschijf naar beneden toe.

Gebruik de 5 mm inbussleutel om de schroef van de slijpschijf aan te draaien.

Plaats een nieuwe slijpschijf op de spil van de kettingslijper.

Gebruik de 4 mm inbussleutel om de afscherming opnieuw te installeren via haar drie montagepunten.

Verzorging & onderhoud

Waarschuwing! Zorg ervoor dat het apparaat is uitgeschakeld en de stekker uit het stopcontact is gehaald.

• Zorg ervoor dat het apparaat altijd schoon, droog en vrij van olie of vet is.
• Draag een beschermbril en -handschoenen om uw ogen en handen te beschermen tijdens het reinigen.
• Om veilig en correct te werken, dienen de machine en de ventilatieopeningen altijd schoon te worden gehouden.
• Controleer regelmatig voor zichtbare defecten en/of beschadigde componenten.
• Controleer regelmatig alle bevestigingen. Deze kunnen na verloop van tijd losraken vanwege de trillingen.
• Het meest gebruikte onderdeel is de slijpschijf. Inspecteer de slijpschijf regelmatig. Als de slijpschijf versleten of bot is, moet deze onmiddellijk worden vervangen.
• Vervang versleten of beschadigde onderdelen,
• Als de behuizing van het apparaat moet worden gereinigd, veeg deze dan schoon met een borstel of een zachte vochtige doek. Er kan een mild schoonmaakmiddel worden gebruikt; gebruik echter nooit alcohol, benzine of een ander reinigingsmiddel.
• Gebruik nooit caustische middelen om plastic onderdelen te reinigen.
• Smeer alle bewegende onderdelen regelmatig.
• Bewaar het apparaat op een droge plaats buiten bereik van kinderen.

Gevaar! Als de stroomkabel is beschadigd, moet deze worden vervangen door de fabrikant, een servicemedewerker of een vergelijkbaar gekwalificeerde persoon om gevaar te voorkomen.

Problemen oplossen

Waarschuwing! Zorg ervoor dat het apparaat is uitgeschakeld en de stekker uit het stopcontact is gehaald. Draag altijd beschermings- schoenen.

Probleem Mogelijke oorzaak Oplossing

Motor loopt niet	De machine is niet goed ingeplugd in het stop-contact.	Sluit de machine correct aan op een geschikt wandstopcontact.
	Stroom uitgeschakeld Schakel de stroom in
Sterke trillingen in de machine	De slijpmachine is niet goed geïnstalleerd	Installeer de slijpmachine op een deugdelijke manier op een vlakke en stevige ondergrond
	De arm is niet correct geïnstalleerd aan de machinebasis	Installeer de arm goed aan de machinebasis
	De bankschroef is niet correct geïnstalleerd aan de machinebasis	Installeer de bankschroef goed aan de machinebasis
	De slijpschijf is niet goed geïnstalleerd	Zorg ervoor dat de slijpschijf correct geïnstalleerd is

Technische gegevens

Type FQ-SKS235

Nominaal voltage 230 V~ / 50 Hz
Nominaal vermogen S1: 235 W
Snelheid zonder belasting (no) 3000/min
Slijpschijfpen ø 22 mm
Slijpschijf buiten-ø max. 145 mm
Slijpschijfdikte 3,2 mm
Hoekverstelling topblad + 40° tot - 40°
Snijhoekafstelling 90° tot 40°
Slijpbare kettingtypes 1/4" - 0,325" - 3/8" - 0,404" - 3/4"
Beschermklasse I
Gewicht (netto) 5,8 kg
Geluidsdrukniveau (LpA)	68,3 dB(A) / onzekerheid K = 3 dB(A)
Geluidsvermogensniveau (LWA)	81,3 dB(A) / onzekerheid K = 3 dB(A)
Max. vibratie-emissie (ah)	3,05 m/s2onzekerheid K = 1,5 m/s2

De vermelde waarden gelden voor nominale voltages U van 230 V. Bij lagere voltages en modellen voor specifieke landen kunnen deze waarden variëren. Let op het artikelnummer op het typeplaatje van het apparaat. De handelsnamen van het individuele apparaat kunnen variëren.

Trillingen

De aangegeven totale waarde voor trillingen is gemeten in overeenstemming met een standaard testmethode en kan worden gebruikt om het ene met het andere gereedschap te kunnen vergelijken.

De aangegeven totale trillingswaarde kan ook worden gebruikt voor een voorlopige beoordeling van de blootstelling.

Waarschuwing! De trillingsemissie tijdens het gebruik kan afwijken van de vermelde totale waarde afhankelijk van het gebruik van het gereedschap.

Conformiteitsverklaring

CE Wij verklaren dat het product beschreven bij de Technische gegevens:

Kettingslijper 235 W FQ-SKS 235

geproduceerd voor:

Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Duitsland

voldoet aan de volgende richtlijnen:

Machinerichtlijn 2006/42/EC RoHS-richtlijn 2011/65/EC EMC-richtlijn 2014/30/EU

en voldoet aan de volgende toepas- selijke geharmoniseerde normen:

EN 61029-1:2009+A11
EN 61029-2-10:2010
EN 55014-1:2006+A1+A2
EN 55014-2:1997+A1+A2
EN 61000-3-2:2014
EN 61000-3-3:2014

De overeenstemming met de geluidsemissie van de richtlijn voor buitenapparatuur wordt gecontroleerd door de conformiteitsbeoordelings-procedure volgens bijlage VI, en de richtlijn 2005/88/EC.

Gemeten geluidsvermogensniveau: 81,3 dB(A)

A. Judas Faul

Andreas Back Hoofd Kwaliteitsmanagement, milieu & CSR Gemachtigde voor de samenstelling van de technische documentatie

Het logo met de doorgehaalde vuilnisbak geeft aan dat afgedankte elektrische en elektronische apparatuur gescheiden moet worden ingeleverd (WEEE). Dergelijke apparatuur bevat mogelijk gevaarlijke stoffen. Deze apparaten moet worden ingeleverd bij een speciaal hiervoor aangewezen inzamelpunt voor recycling van WEEE en mogen niet als ongesorteerd huisafval worden weggegooid. Op deze manier helpt u bronnen te sparen en het milieu te beschermen. Neem contact op met de lokale autoriteiten voor meer informatie.

Laat kinderen niet spelen met plastic zakken en verpakkingsmateriaal vanwege mogelijke verwondingen en het verstikkingsgevaar. Bewaar dergelijk materiaal veilig of gooi het op milieuvriendelijke wijze weg.

Tack så mycket!

Folositi echipamente de protectie
